锅炉过热汽温系统的控制

合集下载

蒸汽锅炉PID温度控制系统设计

蒸汽锅炉PID温度控制系统设计
蒸汽锅炉PID温度控制系统设计
目旳:
对锅炉过热蒸汽温度控制系统进行分析和设计,而对 锅炉过热蒸汽旳良好控制是确保系统输出蒸汽温度稳 定旳前提。所以本设计采用串级控制系统,这么能够 极大地消除控制系统工作中旳多种干扰原因,使系统 能在一种较为良好旳状态下工作,同步锅炉过热器出 口蒸汽温度在允许旳范围内变化,并保护过热器管壁 温度不超出允许旳工作温度。
调整器接受过热器出口蒸汽温度t变化后,调整器才开始动作, 去控制减温水流量W ,W旳变化又要经过一段时间才干影响到 蒸汽温度t,这么既不能及早发觉扰动,又不能及时反应控制旳 效果,将使蒸汽温度t发生很大旳动态偏差,影响锅炉生产旳安 全和经济运营。
燃烧工况
温度设定值
控制信号
喷水流量
控制器
执行器
过热器
温度变送器
在本设计用到串级控制系统中,主对象为送入负荷设 备旳出口温度,副对象为减温器和过热器之间旳蒸汽 温度,经过控制减温水旳流量来实现控制过热蒸汽温 度旳目旳。
蒸汽锅炉工艺流程及控制要求
蒸汽锅炉工艺流程及控制要求
锅炉是一种具有多输入、多输出且变量之间相互关联 旳被控对象。 过热蒸汽温度控制系统:主要使过热器出口温度保持 在允许范围内,并确保管壁温度不超出工艺允许范围;
被控对象建模
根据在减温水量扰动时,过热蒸汽温度有较大旳容积迟延, 而减温器出口蒸汽温度却有明显旳导前作用,完全能够构成 以减温器出口蒸汽温度为副参数,过热蒸汽温度为主参数旳 串级控制系统
温度设定值
温度主调节器
副调节器
减温水流量
蒸汽流量或者烟
扰动
气热量扰动
阀 门
减温器 2
过热蒸汽温度
过热器 1
温度变送器 温度变送器

影响锅炉汽温的因素及汽温的控制措施

影响锅炉汽温的因素及汽温的控制措施

影响锅炉汽温的因素及汽温的控制措施1.燃料类型:不同燃料的燃烧特性不同,燃烧温度也不同,因此不同燃料的锅炉汽温也不同。

2.燃烧配比:燃烧配比决定了燃烧时所需的空气量,过量空气会降低燃烧温度,不足空气会导致燃烧不完全,从而影响锅炉汽温。

3.锅炉负荷:锅炉负荷的大小直接影响燃料燃烧速度和燃烧温度。

负荷过小会导致燃料在炉膛内停留时间过长,燃烧不充分;负荷过大会导致燃烧速度过快,影响燃烧温度。

4.锅炉结构:不同类型的锅炉结构、加热面积和布置方式等因素对锅炉汽温有一定的影响。

例如当流速过高时,可能会导致吹灰效果不佳,从而影响燃烧效果,进而影响锅炉汽温。

5.空气预热温度:空气预热温度的高低影响燃料燃烧温度。

预热空气可以降低燃料的燃烧温度,提高锅炉热效率。

锅炉汽温的控制措施:1.控制燃烧配比:合理控制过量空气量,确保燃烧充分,避免影响锅炉汽温。

可以通过调整燃烧器的供气量、燃气与空气的混合比例等方式来实现。

2.控制燃烧温度:调节燃料供应量、风门开度或调整燃烧器调制比等措施,控制燃烧温度在设计范围内。

3.控制锅炉负荷:根据实际需要调整锅炉负荷,以保持锅炉运行在设计负荷附近,避免过大或过小的负荷对锅炉汽温造成影响。

4.锅炉烟气侧升压:通过增加烟气侧的阻力,增加锅炉炉排气流量,从而增加烟气中的热量传递,提高汽温。

5.控制空气预热温度:通过调整燃气与空气的换热器的布置和工作参数,控制空气预热温度,确保燃料燃烧温度在设计范围内。

6.测量和监控:安装合适的仪表,实时监控锅炉汽温、燃烧温度、烟气温度等参数,并进行数据分析和处理,及时采取调整和控制措施。

综上所述,影响锅炉汽温的因素有很多,包括燃料类型、燃烧配比、锅炉负荷、锅炉结构和空气预热温度等,而锅炉汽温的控制措施主要包括控制燃烧配比、控制燃烧温度、控制锅炉负荷、锅炉烟气侧升压、控制空气预热温度和测量和监控等。

通过合理的控制和调整,可以确保锅炉汽温在设计范围内稳定运行,提高锅炉的热效率。

锅炉汽温的控制和调节

锅炉汽温的控制和调节

燃料性质的变化
锅炉运行中,经常会碰到燃料品质发生变化的情况,当燃烧品质发生 改变时,燃烧的发热量、挥发分、灰分、水分和灰渣特性等都会发生 变动,因而对锅炉工况的影响比较复杂。当燃料中的灰分或水分增大 时,其可燃物质含量必然减少,因此燃料的发热量及燃烧所需要的空 气量和燃烧生成的烟气量等均将降低。这一变化,可以从燃料量及风 量未变时炉膛出口氧量增大这一现象上反映出来。在燃料量不变的情 况下当灰分或水分增大时,由于燃料的发热量降低,将使燃料在炉内 总放热量下降,其后果相当于总燃料量减少,在其它参数不变的情况 下,必将造成过热汽温的下降。如需保持过热汽温和锅炉出力不变, 必须增加燃料量保持炉膛出口氧量不变方能达到。 当燃煤的水份增加时,水份在炉内蒸发需吸收部分热量,使炉膛 温度降低,同时水份增加,也使烟气体积增大,增加了烟气流速,使 辐射式过热器的吸热量降低,对流式过热量增加。必须指出,燃料中 的水分增大时,如通过增加燃料量保持炉膛出口氧量不变,则炉膛温 度、辐射受热面的吸热量可保持不变,但由于烟气的容积和重度是随 水分相应增加的,所以烟气的对流放热将增大。 当煤粉变粗时,燃料在炉内燃烬时间延长,火焰中心上移、汽温 将升高。
锅炉受热面的传热特性
锅炉的受热面,按传热方式一般可分为辐射受热面、半辐射受热面和对流受热面三种类型。水冷壁蒸发 受热面,前屏及包复管受热面等,由于辐射换热量占主要成份,一般属辐射受热面;后屏过热器一方面 吸收烟气的对流传热,另一方面又吸收炉膛中和管间烟气的辐射传热,属半辐射受热面;省煤器及对流 烟道中的过热器、再热器等受热面由于对流换热量占主要成份,一般属对流受热面。 随着锅炉负荷的变化,炉内辐射传热量和对流传热量的分配比例将发生变化。当锅炉负荷增加时, 对流受热面的传热份额将增加,辐射受热面的传热份额相对减少,而半辐射受热面则影响较小,见图42-1。 锅炉负荷增加时,炉膛温度及炉膛出口烟气温度均将升高,由于炉膛温度的提高,总辐射传热量将 增加;但是炉膛出口烟温的升高,又表示了每千克燃料在炉内辐射传热量的相应减少。所以锅炉负荷增 加时,辐射吸热量增加的比例将小于工质流量增加的比例。也就是说,随着锅炉负荷的增加,辐射受热 面内单位工质的吸热量将减少,使锅炉辐射传热的份额相对下降。 锅炉负荷增加时,一方面由于燃料量、风量相应增加,烟气量增多,使流经对流受热面的烟气流速 增加,从而增大了烟气对管壁的对流放热系数;另一方面由于炉膛出口烟温升高,使烟温与管壁温度的 平均温差增大,导致对流吸热量增加的比例大于负荷增加时工质流量增加的比例,使对流受热面内单位 工质的吸热量增加,锅炉对流传热份额上升。 此外,对流受热面内工质的负荷一汽温特性变化率还与受热面所处烟气温度的高低有关。受热面布 置在远离炉膛出口处时,汽温随锅炉负荷增高而上升的趋势将更加明显。对于布置在高烟温区的对流受 热面,由于烟气辐射吸热所占比例较大,使其在负荷变化时汽温变化较小,特性曲线近似于半辐射受热 面而显得比较平坦。 对于半辐受热面,由于它同时以辐射和对流两种方式传热,锅炉负荷升高时辐射传热减少而对流传 热增加,负荷降低时则反之,因而总的传热量将变化不大,使锅炉负荷变化时半辐射受热面内工质温度 的变化比较平稳。 为改善过热汽温的变化特性,目前大容量高参数锅炉过热器的布置大多采用联合式过热器,即整个 过热器由若干级辐射、半辐射和对流过热器串联组成,例如本锅炉采用一级屏式过热器和二级过热器串 联而成,前者为辐射受热面,后者为半辐射受热面。由于布置得当,当负荷在较大范围内变化时均可得 到相当平稳的汽温变化特性,在30%MCR至100%时 MCR时,过热汽温仅从535℃升至540℃,变化相 当小。 再热器根据其特性,以往大多采用对流布置型式。为了改善低负荷(尤其是机组热态启动阶段)及变工 况时的再热汽温特性,本锅炉的再热器采用半辐射和对流受热面串联组成的联合型式,结合再热汽温的 调节手段,再热汽温在50%MCR至100%MCR之间均能稳定在540℃的设计值。

锅炉安全控制技术——过热蒸汽温度安全控制

锅炉安全控制技术——过热蒸汽温度安全控制

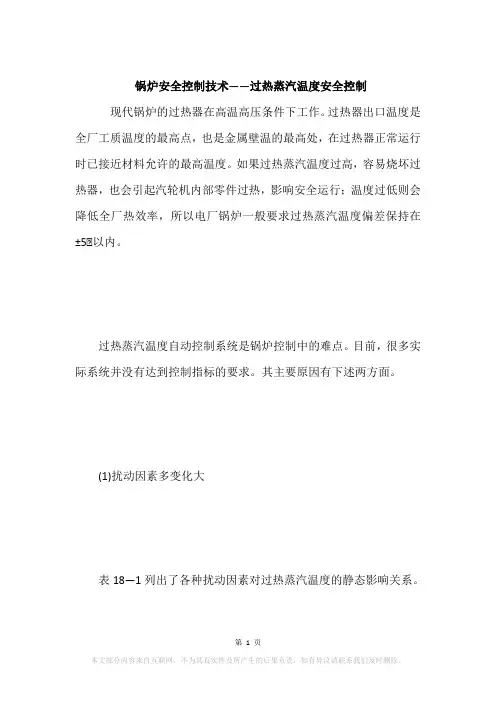

锅炉安全控制技术——过热蒸汽温度安全控制现代锅炉的过热器在高温高压条件下工作。

过热器出口温度是全厂工质温度的最高点,也是金属壁温的最高处,在过热器正常运行时已接近材料允许的最高温度。

如果过热蒸汽温度过高,容易烧坏过热器,也会引起汽轮机内部零件过热,影响安全运行;温度过低则会降低全厂热效率,所以电厂锅炉一般要求过热蒸汽温度偏差保持在±5℃以内。

过热蒸汽温度自动控制系统是锅炉控制中的难点。

目前,很多实际系统并没有达到控制指标的要求。

其主要原因有下述两方面。

(1)扰动因素多变化大表18—1列出了各种扰动因素对过热蒸汽温度的静态影响关系。

(2)控制通道滞后大控制过热蒸汽温度的手段总是调节减温水量。

控制通道的动特性与减温器的安装位置有关。

假若能将减温器装于过热器的出口,显然控制通道的滞后要小得多。

但是这样的工艺流程对过热器的安全是不利的。

为了保护过热器不超温,工艺上总是将减温器安装在过热器的人口,这将带来控制对象较大的滞后。

过热蒸汽控制对象特性可用一阶加线滞后来近似。

线滞后r和时间常数丁的大小还与减温器的形式有很大关系。

表面式减温器的滞后较大,,约为60s,T约为130s;混合式减温器滞后较小,t约为30s,T约为100s。

过热蒸汽温度安全控制系统的基本方案见图18—15和图18—16。

图18—15的方案是两个温度的串级控制。

设计该方案的前提是减温器到过热器之间有预留孔,允许安装测温元件测取θ2。

图18—16方案用减温水流量作副回路。

由于锅炉进水系统往往合用一根总管,然后分两路:一路作为锅炉汽包的进水;另一路是减温水,这就造成锅炉液位控制系统和过热蒸汽温度系统的严重关联。

而设置这种流量副回路可大大削弱这种关联的影响。

烟道气温度日,往往是该温度系统的重要扰动,在这里通过设置前馈控制减少它的影响。

需要指出的是,由于不同的工艺情况,过热蒸汽温度被控过程的难控程度具有极大差异。

假若减温器采用混合器,而且在减温器出口又允许安装测温元件,对这种情况只要采用图18—15方案,即能得到很满意的控制效果。

锅炉汽温调节系统

锅炉汽温调节系统

汽包锅炉蒸汽温度自动调节系统一、蒸汽温度自动调节系统锅炉蒸汽温度自动调节包括过热蒸汽温度和再热蒸汽温度调节。

调节的任务是维持锅炉过热器及再热器的出口汽温在规定的允许范围之内。

1、过热汽温调节任务和特点过热汽温是锅炉运行质量的重要指标之一。

过热汽温过高或过低都会显著地影响电厂的安全性和经济性。

过热汽温过高,可能会造成过热器、蒸汽管道和汽机的高压部分金属损坏,因为超温会引起汽轮机金属内部过大的热应力,会缩短使用寿命,还可能导致叶片根部的松动;过热汽温过低,会引起机组热耗上升,并使汽机轴向推力增大而可能造成推力轴承过载。

过热汽温过低还会引起汽轮机尾部叶片处蒸汽湿度增加,从而降低汽轮机的内效率,并加剧对尾部叶片的水蚀。

所以,在锅炉运行中,必须保持过热汽温长期稳定在规定值附近(一般范围为额定值541±5℃)。

过热汽温调节对象的静态特性是指过热汽温随锅炉负荷变化的静态关系。

过热器的传热形式、结构、布置都将直接影响过热器的静态特性。

对流式过热器和辐射式过热器的过热汽温静态特性完全相反。

对于对流式过热器,当负荷增加时,通过其烟气的温度和流速都增加,因而使过热汽温升高。

而对于辐射式过热器,由于负荷增加时炉膛温度升高不多,而炉膛烟温升高所增加的辐射热量小于蒸汽负荷增大所需要的吸热量。

我们的过热器系统采取了对流式、辐射式和屏式(半辐射式)交替串联布置的结构,这有利于减小过热器出口汽温的偏差,并改善了过热汽温调节对象的静态特性。

引起过热蒸汽温度变化的原因很多,如蒸汽流量变化、燃烧工况变化、进入过热器的蒸汽温度变化、流过过热器的烟气温度和流速变化等。

归结起来,过热汽温调节对象的扰动主要来自三个方面:蒸汽流量变化(机组负荷变化),加热烟气的热量变化和减温水流量变化(过热器入口汽温变化)。

过热汽温调节对象的动态特性是指引起过热汽温变化的扰动与过热汽温之间的动态关系。

在各种扰动下的过热汽温调节对象动态特性的特点是有迟延和惯性,典型的过热汽温阶跃反应曲线如下图所示。

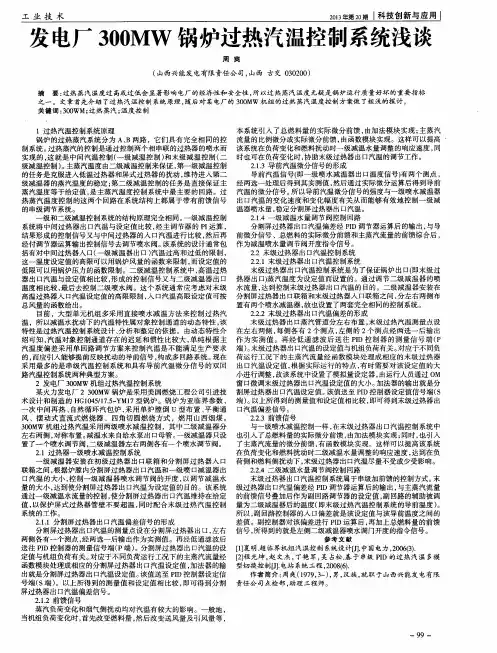

发电厂300MW锅炉过热汽温控制系统浅谈

发电厂300MW锅炉过热汽温控制系统浅谈
一 一
分 割 屏 过热 器 出 口汽温 的测 量点 设 在 分 割 屏过 热 器 出 口 , 左 右 两侧 各 有 一 个测 点 , 经 两 选 一后 输 出作 为 实测 值 。再 经 低通 滤 波 后 送往 P I D控 制 器 的测 量 信号 端 ( P端 ) 。分割 屏 过 热器 出 口汽温 的设 定值与机组负荷有关。 对应于不同负荷运行工况下的主蒸汽流量经 函数 模 块 处 理成 相 应 的分 割 屏 过 热器 出 口汽 温设 定 值 , 加 法 器 的 输 出就是分割屏过热器出 口汽温设定值。 该值送至 P I D控制器设定信 号端 ( s 端) 。以上所得 到的测量值和设定值相 比较 , 即可得到分割 屏过热器出 口汽温偏差信号。 2 . 1 . 2前馈信号 蒸 汽 负荷 变 化 和烟 气 侧 扰 动均 对 汽 温 有较 大 的影 响 。一 般 地 , 当机组负荷变化时 , 首先改变燃料量 , 然后 改变送风量及引风量等 ,
工 业 技 术
2 0 1 3 年 第2 0 期l 科技创新与应用
发 电厂 3 0 0 MW 锅炉过热汽温控制系统浅谈
周 爽
( 山西兴能发 电有限责任公 司, 山西 古交 0 3 0 2 0 0 )
摘 要: 过 热 蒸汽 温度 过 高或过 低 会 显著 影 响 电厂 的 经 济性 和 安 全性 , 所 以过 热 蒸 汽 温度 无 疑 是锅 炉运 行 质 量好 坏 的 重要 指 标 之 一 。 文章 首 先介 绍 了过 热汽 温控 制 系统 原理 , 随后 对 某 电厂 的 3 0 0 M W 机 组 的过 热 蒸 汽 温度控 制 方 案做 了粗 浅 的探 讨 。
关键 词 : 3 0 0 WM; 过热蒸汽; 温度 控 制
1过热汽温控制系统原理 锅炉的过热蒸汽系统分为 A、 B两路 ,它们具有完全相同的控 制系统 。 过热 蒸 汽 的控 制 是 通 过控 制 两个 相 串联 的过 热 器 的喷 水 而 实现 的, 这就是中间汽温控 制( 一级减温控制 ) 和末级减温控制( 二 级减温控制 ) 。 主蒸汽温度由二级减温控制来保证 , 第一级减温控制 的任 务 是 克服 进 入低 温 过 热 器 和屏 式 过 热 器 的扰 动 , 维 持 进 入 第 二 级减温器的蒸汽温度 的稳定 ; 第二级减温控制的任务是直接保证主 蒸 汽 温 度 等 于给 定值 , 是 主蒸 汽 温 度控 制 系 统 中最 主要 的 回路 。过 热蒸汽温度控制 的这两个 回路在系统结构上都属 于带有前馈信号 的 串级 调节 系统 。 级和二级减温控制系统的结构原理完全相 同。 一级减温控制 系统将 中间过热器出 口汽温与设定值 比较 , 经主调节器 的 P I 运算 , 结果形成的控制信号又与 中间过热器的人 口汽温进行 比较 , 然后再 经付调节器运算输出控制信号去调节喷水 阀。 该 系统的设计通常包 括有对中间过热器入 口( 一级减温器出 口) 汽温过高和过低 的限制 , 这一温度设定值 的高限可 以用锅炉风量的函数来限制 , 而设定值 的 低 限可以用锅炉压力 的函数限制 。二级减温控制系统中 , 高温过热 器 出口汽温与设定值相 比较 , 形成的控制信号又与二级减温器出 口 温 度 相 比较 , 最 后 去 控 制二 级 喷 水 阀 。这 个 系 统通 常应 考 虑 对末 级 高温过热器入 口汽温设定值的高 限限制 , 人 口汽温高限设定值可按

浅析过热汽温串级控制的控制方案

浅析过热汽温串级控制的控制方案
执行器控制
根据控制信号,执行器调节蒸 汽流量,实现对过热蒸汽温度
的控制。
控制系统的调试与优化
系统调试
在系统硬件和软件联调过程中,对系统进行测试 和调试,确保系统功能的完整性和稳定性。
控制参数优化
根据实际运行情况,对控制参数进行优化,提高 系统的控制精度和响应速度。
报警阈值调整
根据实际运行安全需求,对报警阈值进行调整, 确保系统在异常情况下的及时预警。
有重要意义。
在实际工业生产过程中,过热汽温控制 存在许多难点和挑战,如温度变化非线 性、时变性、外部干扰等问题,这些问 题影响了过热汽温控制的准确性和稳定
性。
针对这些问题,研究过热汽温串级控制 方案对于提高过热汽温控制性能、促进 能源利用效率、保证工业生产安全等方
面具有重要意义。
研究内容与方法
研究内容
串级控制的基本原理
串级控制的概念
串级控制是一种多级控制系统, 其中两个控制器串联在一起,第 一个控制器的输出作为第二个控
制器的设定值,以此类推。
串级控制的优点
串级控制能够改善控制品质,提 高系统的抗干扰能力,增强系统
的鲁棒性。
串级控制的应用
在过热汽温控制中,采用串级控 制方案可以有效地提高系统的控
浅析过热汽温串级控制的控制方案
汇报人: 日期:
目 录
• 引言 • 过热汽温控制系统的基本理论 • 过热汽温串级控制方案 • 过热汽温串级控制方案的实现 • 过热汽温串级控制方案的应用案例 • 结论与展望 • 参考文献
01
引言
研究背景与意义
过热汽温控制是现代能源工业中的重要 问题,随着能源结构的转变和能源需求 的增加,过热汽温的控制对于提高能源 利用效率、保证工业生产安全等方面具

直流锅炉汽温控制ppt课件

直流锅炉汽温控制ppt课件
由于再热器是纯对流布置,再热器入口工质状况取决 于汽轮机高压缸排汽工况,因而再热汽温的变化幅度较过 热汽温大的多。
病原体侵入机体,消弱机体防御机能 ,破坏 机体内 环境的 相对稳 定性, 且在一 定部位 生长繁 殖,引 起不同 程度的 病理生 理过程
在各种扰动下,再热汽温的动态响应特性与 过热汽温相类似,共有的特点为有迟延、有惯性、 有自平衡能力。

G’(s) +
D
G(s)
Y
YSP
+

Gc(s)
D
Y G(s)
内模控制系统
单回路反馈控制系统
病原体侵入机体,消弱机体防御机能 ,破坏 机体内 环境的 相对稳 定性, 且在一 定部位 生长繁 殖,引 起不同 程度的 病理生 理过程
YSP
+-
+ - Gc1(s)
Gc2(s)
G2(s)
- +
G’1(s)
G1(s)
D Y
串级控制系统的内模控制
YSP
+-
KP1
+- Gc2(s)
+
G2(s)
G’1(s)
G1(s)
D Y
一种内模控制形式
病原体侵入机体,消弱机体防御机能 ,破坏 机体内 环境的 相对稳 定性, 且在一 定部位 生长繁 殖,引 起不同 程度的 病理生 理过程
Y Y S P ( ( s s ) ) 1 K P 1 G C 2 ( s ) G 2 ( s ) K G 1 P ( 1 G s ) C 2 ( G s ) C G 2 ( 2 s ( ) s G ) G 2 ( 1 s ( ) s ) G C 2 ( s ) G 2 ( s ) G ˆ 1 ( s )

锅炉蒸汽温度自动控制系统——模糊控制

锅炉蒸汽温度自动控制系统——模糊控制

锅炉蒸汽温度自动控制系统摘要:电厂实现热力过程自动化,能使机组安全、可靠、经济地运行。

锅炉是火力发电厂最重要的生产设备,过热蒸汽温度是锅炉运行质量的重要指标之一,过热蒸汽温度控制是锅炉控制系统中的重要环节。

在实现过程控制中,由于电站锅炉系统的被控对象具有大延迟,大滞后、非线性、时变、多变量耦合的复杂特性,无法建立准确的数学模型,对这类系统采用常规PID控制难以获得令人满意的控制效果。

在这种情况下,先进的现代控制理论和控制方法已经越来越多地应用在锅炉汽温控制系统。

本文以电厂锅炉汽温系统为研究对象,对其进行了计算机控制系统的改造。

考虑到锅炉汽温系统的被控对象特点,本文分别采用了常规PID控制器和模糊-PID控制器,对两种控制系统对比研究,同时进一步分析了一般模糊-PID控制器的控制特点,在此基础之上给出了一种改进算法,通过在线调整参数,实现模糊-自调整比例常数PID控制。

在此算法中,比例常数随着偏差大小而变化,有效地解决了在小偏差范围内,一般的模糊-PID控制器无法实现的静态无偏差的问题,提高了蒸汽温度控制系统的控制精度。

关键词:锅炉蒸汽温度模糊控制随着我国经济的高速发展,对重要能源“电”的要求快速增长,大容量发电机组的投入运行以及超高压远距离和赢流输电的混和电网的建设,以三峡电网为中心的全国性电力系统的形成,电力系统的不断扩大,对其自动控制技术水平的要求也越来越高。

同时,地方性的自备热电厂亦有长足发展,随着新建及改造工程的进行,其生产过程自动控制与时俱进,小容量机组“麻雀虽小,五脏俱全”,自备热电厂其自身特点:自供电、与主电网的关系疏及相互影响小,供热及采暖季节性等,可以提供更多的应用、尝试新技术、新产品的机会和可能性。

这样做的重要目标是提高和保证电力,热力及牛产过程的安全可靠、经济高效。

为了适应发展并实现上述目标,必须采取最新的技术和控制手段对电力系统的各种运铲状态和设备进行有效的自动控制。

火力发电厂在我国电力工业中占有主要地位,是我国重点能源工业之一。

锅炉运行时怎样控制和调节汽温

锅炉运行时怎样控制和调节汽温

安全技术/特种设备
锅炉运行时怎样控制和调节汽温
对于饱和蒸汽锅炉,其蒸汽温度随蒸汽压力的变化而变化;对于过热蒸汽锅炉,其蒸汽温度的变化主要取决于过热器烟气侧的放热和蒸汽侧的吸热。

当流经过热器的烟气温度、烟气量和烟气流速等变化时,都会引起过热蒸汽温度的上升或下降。

当过热蒸汽温度过高时,可采用下列方法降低汽温:
(1)有减温器的,可增加减温器水量。

(2)喷汽降温。

在过热蒸汽出口,适量喷入饱和蒸汽,可降低过热蒸汽温度。

(3)对过热器前的受热面进行吹灰。

如对水冷壁吹灰,可增加炉膛蒸发受热面的吸热量,降低炉膛出口烟温,从而降低过热器传热温度。

(4)在允许范围内降低过剩空气量。

(5)提高给水温度。

当负荷不变时,增加给水温度,势必减弱燃烧才能不使蒸发量增加,燃烧的减弱使烟气量和烟气流速减小,使过热器的吸热量降低,从而使过热蒸汽温度下降。

(6)使燃烧中心下移。

适当减小引风和鼓风,使炉膛火焰中心下移,使进入过热器的烟气量减少,烟温降低,使过热蒸汽温度降低。

当过热蒸汽温度过低时,可采用下列方法升高汽温:
(1)对过热器进行吹灰,提高其吸热能力;
(2)降低给水温度;
(3)增加风量,使燃烧中心上移;
(4)有减温器的,可减少减温水量。

锅炉过热蒸汽温度控制系统课程设计

锅炉过热蒸汽温度控制系统课程设计

锅炉过热蒸汽温度控制系统课程设计过程控制课程设计说明书——锅炉过热蒸汽温度控制系统院系:化工学院化工机械系班级:10自动化(1)姓名:李正智学号:1 0 2 0 3 0 1 0 1 6日期:2013/12/2-2013/12/15指导老师:王淑钦老师引言蒸汽温度是锅炉安全、高效、经济运行的主要参数,因此对蒸汽温度控制要求严格。

过高的蒸汽温度会造成过热器、蒸汽管道及汽轮机因过大的热应力变形而毁坏;蒸汽温度过低,又会引起热效率降低,影响经济运行。

锅炉控制现场环境恶劣,采用传统的基于模拟技术的控制器、仪器仪表或单片机,不仅结构比较复杂,效率比较低,并且可靠性也不高。

本次课程设计的主要目的是锅炉蒸汽温度控制系统的设计。

蒸汽过热系统包括一级过热器、减温器、二级过热器。

锅炉汽温控制系统主要包括过热蒸汽和再热蒸汽温度的调节。

主蒸汽温度与再热蒸汽温度的稳定对机组的安全经济运行是非常重要的。

过热蒸汽温度控制的任务是维持过热器出口蒸汽温度在允许的范围之内,并保护过热器,使其管壁温度不超过允许的工作温度。

过热蒸汽温度是锅炉汽水系统中的温度最高点,过热蒸汽温度过高或过低,对锅炉运行及蒸汽设备是不利的。

蒸汽温度过高会使过热器管壁金属强度下降,以至烧坏过热器的高温段,严重影响安全。

一般规定过热器的温度与规定值的暂时偏差不超过±10℃,长期偏差不超过±5℃【1】。

如果过热蒸汽温度偏低,则会降低电厂的工作效率,同时使汽轮机后几级的蒸汽湿度增加,引起叶片磨损。

据估计,温度每降低5℃,热经济性将下降约1%;且汽温偏低会使汽轮机尾部蒸汽温度升高,甚至使之带水,严重影响汽轮机的安全运行。

一般规定过热汽温下限不低于其额定值10℃。

通常,高参数电厂都要求保持过热汽温在540℃的范围内。

由于汽温对象的复杂性,给汽温控制带来许多的困难,其主要难点表现在以下三个方面:(1)影响汽温变化的因素很多,例如,蒸汽负荷、减温水量、烟气侧的过剩空气系数和火焰中心位置、燃料成分等都可能引起汽温变化。

影响锅炉汽温的因素及汽温的控制措施

影响锅炉汽温的因素及汽温的控制措施

影响锅炉汽温的因素及汽温的控制措施锅炉的汽温是指锅炉出口水蒸气的温度,这是锅炉运行过程中的一个关键参数,对锅炉的安全性、效率和耐久性都有重要影响。

本文将介绍影响锅炉汽温的因素及汽温的控制措施。

一、影响锅炉汽温的因素1.炉膛温度炉膛温度是影响锅炉汽温的重要因素之一。

如果炉膛温度过低,水蒸气在烟道内的冷凝水将难以蒸发,导致管道内水的积聚,从而引起管道堵塞,导致汽温下降。

而炉膛温度过高,则会导致受热面严重的高温氧化,加速设备的老化和损坏。

2.燃料种类和质量燃料种类和燃烧质量也是影响锅炉汽温的因素之一。

各种燃料的热值和燃烧特性不同,燃料的质量差异也会影响其燃烧效果。

如果燃料燃烧不完全,会导致锅炉内积聚大量的不完全燃烧产物,从而影响锅炉的热效率和汽温。

3.进口水温度和水质进口水温度和水质也是影响锅炉汽温的另一个关键因素。

如果进口水温度过低,将导致受热面上附着层厚度增加,减少热量传递效率,从而影响汽温升高。

水质的差异也会直接影响污垢的形成,从而影响锅炉受热面的热传递。

4.给水量和蒸汽排量给水量和蒸汽排量的大小也对锅炉汽温产生影响。

如果给水量过大,会导致锅炉排汽量不足,从而影响汽温的升高;如果蒸汽排量过大,则会使锅炉内的水蒸气不充分,也会导致汽温升高不足的问题。

二、汽温控制措施1.燃料预热为减少燃料的热损失,可在锅炉中加放加热器对燃气进行预热,从而提高燃料的燃烧效率,增加锅炉出口水蒸气的温度。

2.提高炉膛温度通过适当调整供氧量、提高风温和燃烧器的调节等方法,提高炉膛温度,从而增加锅炉出口水蒸气的温度。

3.控制进口水温和水量通过合理调节进口水温和水量,提高水蒸气的温度和排汽量,从而控制汽温的升高。

4.定期检修定期对锅炉进行检修和清洗,保持锅炉各系统的正常运行,避免管路破损或受损等问题,从而保证锅炉出口水蒸气的温度。

总的来说,控制汽温需要综合考虑多种因素的影响,对炉膛温度、燃料种类和质量、进口水温度和水质、给水量和蒸汽排量等关键因素进行合理的调节和控制。

第五章锅炉蒸汽温度控制系统

第五章锅炉蒸汽温度控制系统

W(s)
K (1 Ts)4
17
第五章 锅炉蒸汽温度控制系统
§5-2 蒸汽温度控制
策略
18
第五章 锅炉蒸汽温度控制系统
一、过热蒸汽温度串级控制
在大型锅炉中,过热 器管道较长,结构亦复杂, 为了改善控制品质,一般 采用分段控制,即将整个 过热器分成若干段,每段 设置一个减温器,分别控 制各段的汽温,以维持主 汽温为给定值。
23
第五章 锅炉蒸汽温度控制系统
3. 串级控制系统主副回路和主副调节器选择
(1) 主副回路的选择原则 1) 副回路应该把生产过程的主要干扰包括在内,力 求把变化幅度最大、最剧烈和最频繁的干扰包括在副回 路内,充分发挥副回路改善系统动态特性的作用,保证 主参数的稳定; 2) 选择副回路时,应力求把尽量多的干扰包括进去, 以尽量减少它们对主参数的影响,提高系统抗干扰能力; 3) 主副对象的时间常数应适当匹配,串级控制系统 与单回路控制系统相比,其工作频率提高了,但这与主 副对象的时间常数选择是有关的。原则是两者相差大一 些,效果好一些。
10
第五章 锅炉蒸汽温度控制系统
有延迟,有惯性, 有自平衡能力。
图5-1 蒸汽量变化与对流过热器及辐射过热 器出口汽温变化的静态特性
图5-2 蒸汽量变化对过热器汽 温的影响
实际生产中,通常把两种过热器结合使用,还增 设屏式过热器,且对流方式下吸收的热量比辐射方式 下吸收的热量要多,因此综合而言,过热器出口汽温 是随流量D的增加而升高的。动态特性如图5-2所示。
15~25。
过热汽温的影响
由于烟气扰动时,过热汽温的动态特性较好,因此可利
用烟气侧的扰动作为控制汽温的手段,例如采用烟气再
循环和改变燃烧器摆角等,但这些控制方法需要锅炉具

汽包锅炉过热汽温的自动调节

汽包锅炉过热汽温的自动调节

好 , 节起 来 比较灵 敏, 节 品质 比较高 。但蒸 汽流 量是 根据 生产 需要来 决定 调 调
的, 能作 调节 手段 。 取改 变烟 气侧 热量 作为 调节 参数 是汽温 调 节较好 的一 不 采
种 方法 。例 如 : 用一 特殊 挡板 作 为调节 机构 , ① 装在 与过 热器烟 道 并联 的旁通
或 间接 地影 响过热 汽温 , 这使 得调节 对象 的动 态过 程十 分 复杂 : ②在烟 气侧 热
械 结构 复杂 。 用 改变 减温水 来调节汽 温, 从动态 特性看 , 这种 调节方 法是最 不理想 的, 但
由于设备 简单 , 易于 实现 , 因此应 用最 多 。 目前, 广泛 采用 喷水 减温 作为汽 温调
节 的手段 。
2 2 调节 系统 的组 成 .
Hale Waihona Puke 由于调 节对 象 时滞和 惯 性较大 (和 T 太大 ) 动态特 性差 , T c , 以及 进入过 热 器蒸汽 热焓经 常变 化, 如果 只根据 汽温 偏差来 改变 喷水量 往往 不能满足 生产上
工业技术
●I
汽 包锅炉 过热 汽温 的 自动调 节
王永涛 李 国锋
( 七煤集 团公司矿 井建 设处 黑龙江
中图分 类号 : M 2 . T 6 12 文献 标识码 : A 七 台河 1 40 ) 5 6 0 文 章编号 :0 9 9 4 2 1 ) 5 0 1 - 1 1 0 — 1X(0 0 1 — 0 7 O 数T c≈ l O : 当烟气 侧扰 动 时, Os而 T= l  ̄2 s T O 0 , c= l O 。 O s
锅 炉蒸 汽过热 系统 包括 一级 过热 器减 温器 和二 级过 热器 。 热汽 温 自动 过 调节 的任 务是 维持过热 器 出 口温度 在允 许范 围 内, 并保 护过 热器使 管壁温 度不 超过 允许 的工作 温度 。 热汽 温是 锅炉 汽水 通道 中温 度最 高 的地方 , 热器 正 过 过 常运 行的温 度一 般接 近于 材料 允许 的最 高温 度 。 如果 过热 蒸汽温 度 过高 , 过 则 热器容 易损坏, 也会 使汽轮机 内部 引起 过度 的热 膨胀 : 汽温偏 低, 如果 则会 降低 设备 的热效 率, 般汽温 每 降低 5 1 ℃热 效率 约降低 1 温 度 降低 则 汽轮 一 — 0 %, 机 最后 几级的 蒸汽湿度 增加 , 引起叶 片磨损, 易 严重 时会 出现水冲 机现 象, 此时 就要被 迫停 机 。 过热 汽温 是影 响热 电厂 安全和 经 济生产 的重要参 数 , 须调节 必 过 热器 出 口温度 。 艺上 对过热 汽温 的调节质 量指 标要 求很 高, 中 、 工 对 高压锅 炉 过热 汽温 的额 定偏 差不 应超 出额 定 值 的 ℃, 一般要 求 保持 在 ± 5 ℃的范 围 内。对 于这 样 的传 热对 象, 的过 渡过 程有 显著 的 时滞和 惯性 , 达 到这样 它 要 小的温 度偏 差不 是很 容 易 的。 1过热 蒸汽 温度 调 节对 象 的特 性 过热 蒸汽 温度 自动 调节 的 困难在 于 : () 1 在发 生扰 动后 时滞较 大, 测温 的感 温元件 也 有较 大 的惯性 。 () 2 设备 的结构 设计 与 自动 调节 的要 求存在 着矛 盾 。 从调节 的角 度看 减温 设 备应 安装在 过 热蒸汽 出 口地方 , 这样 可 以使 调节 作用 的 时滞最 小, 但是 为最 有 效地 保护过 热 器本 体, 温 设备应 安 装在 过热 器入 口处 。 减 () 3过热汽 温 的扰 动来源 很 多, 各种扰 动之 间又互相 影 响, 使对 象 的动 态过

火电厂锅炉过热汽温控制系统设计解读

火电厂锅炉过热汽温控制系统设计解读

摘要过热蒸汽温度控制系统是单元机组不可缺少的重要组成部分,其性能和可靠性已成为保证单元机组安全性和经济性的重要因素。

过热蒸汽温度较高时,机组热效率则相对较高,但过高时,汽机的金属材料又无法承受,气温过低则影响机组效率。

过热蒸汽温度的稳定对机组的安全经济运行非常重要,所以对其控制有较高的要求。

但是由于过热蒸汽温度是一个典型的大迟延、大惯性、非线性和时变性的复杂系统,本次设计采用串级控制以提高系统的控制性能,在系统中采用了主控-串级控制的切换装置,使系统可以适用于不同的工作环境。

通过使用该系统,可以使得锅炉过热器出口蒸汽温度在允许的范围内变化,并保护过热器营壁温度不超过允许的工作温度。

关键词:过热蒸汽温度,减温水,串级控制系统,PIDAbstractThe superheated steam temperature control system is an important and indispensable unit aircrew part, its performance and reliability has become ensure safety and economic behavior of the unit aircrew important factors. The superheated steam temperature is higher, the thermal efficiency is relatively high, but is high, the metal materials and the turbine unable to bear, the temperature is too low will influence the unit efficiency. The superheated steam temperature stability of the unit safe and economic operation is very important, so for the control have higher requirements. But because the superheated steam temperature is a typical time-delayed, large inertia, nonlinear and changeable complex system, this design USES the cascade control in order to improve the control performance of the system, in the system by the master-cascade control of switching device, make the system can be used in different working environment. By using this system, can make the boiler overheating export steam temperature in allowed within the scope of the change, and the protection of superheater wall temperature not more than allow the camp of working temperature.Key words: the superheated steam temperature, reduce warm water, cascade control system, PID目录摘要 (I)Abstract (II)1 绪论 (1)1.1 选题的背景及意义 (1)1.2 国内外研究现状 (2)1.3 本次设计的目的 (3)1.4 本次设计所做的工作 (3)2 汽温控制系统的组成与对象动态特性 (4)2.1汽温调节的概念和方法 (4)2.1.1 从蒸汽侧调节汽温 (4)2.1.2 从烟气侧调节汽温 (6)2.2过热器的分类及其基本结构 (8)2.2.1 过热器的分类 (8)2.2.2 过热器的基本结构 (11)2.3 过热蒸汽温度控制系统的基本结构和工作原理 (12)2.3.1 过热器一级减温控制系统 (12)2.3.2 过热器二级减温控制系统 (13)2.4 过热蒸汽温度控制对象的动静态特性 (15)2.4.1 静态特性 (15)2.4.2 动态特性 (15)3 过热汽温控制系统的基本方案 (19)3.1 串级汽温控制系统 (19)3.2 串级控制系统的基本结构和原理 (19)3.3 串级汽温控制系统的设计 (21)3.4 串级汽温控制系统的整定 (22)4 器件的选型 (25)4.1 温度检测变送器的选择 (25)4.2 控制器的选型 (27)4.3 执行器的选型 (28)4.4 阀门定位器的选型 (29)5 主蒸汽温度控制系统的仿真和改进 (31)5.1 串级PID系统仿真 (31)5.2 基于Smith预估计补偿器的串级汽温控制系统 (34)5.3 基于改进型Smith预估器的串级汽温控制系统 (38)结论 (42)致谢 (43)参考文献 (44)附录 (45)附录A (45)1 绪论1.1 选题的背景及意义过热汽温的控制就是维持过热出口蒸汽温度在允许范围内,并且保护过热器,使管壁温度不超过允许的工作温度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3. 广义预测控制(GPC )[1,3,4,6]
3.1 原理简介 广义预测控制是随着自适应控制的研究而发展起来的一种预测控制算法,它在保持了最
小方差自校正的在线辨识,输出预测,最小方差控制的基础上,吸收了 DMC 和 MAC 中的 滚动优化策略,提出了兼具自适应控制和预测控制性能。GPC 基于参数模型,引入了不相 等反馈校正等特征,呈现出优良的控制性能和鲁棒性。 3.1.1 预测模型
高响应速度。
PID 控制器的相位角 ∠Gc = −90o + arctanτ1ω + arctanτ 2ω 。只要参数选择适当,PID
控制器可使相位裕度增加,不但有利于系统稳定,还可减弱系统振荡程度,改善动态性能。 PID 控制所具有的这些功能使得它广泛应用于现代生产中,它的鲁棒性好,即其控制品
质对被控对象特性的变化不太敏感,当被控对象简单或控制要求低时,采用 PID 控制效果 较好。
内扰动及副调节器的任务是快速消除内扰,一般可选用纯比例调节器,这里另
Wa1(s) = 25 。外回路及主调节器的任务是维持过热汽温稳定。在工业上一般采用 PI 和 PID
调节器。
对于锅炉过热汽温这类具有大惯性的对象,采用常规的 PID 调节器,在工作点附近的 小范围内,由于其动态特性近似于线性,有可能控制得较好;但当大范围改变给定值或受外
由于参数模型是最小化模型,需要已知模型结构,但模型参数远比非模型参数要小,减 少了预测控制算法的计算量。为了克服模型的参数失配对输入预测误差的影响,在基于参数 模型的预测控制算法中,引进了自适应控制的在线递推算法估计模型参数,并用估计的参数 取代原模型参数,从而可进行预测算法。由于将自适应控制与预测控制相结合,因而用于过 程参数慢时所引起的预测模型输出误差得以及时修正,从而改善了系统的动态性能。 3.1.2 滚动优化
预测控制是一种闭环控制算法,在通过优化确定了一系列未来的控制作用后,为了防止 模型失配或环境影响引起控制对理想状态的偏离,它通常不是把这些控制作用逐一全部实 施,而只是实现本时刻的控制作用。到下一采样时刻,则首先检测对象的实际输出,并利用 这一实时信息对基于模型的预测进行修正,然后在进行新的优化。
反馈校正的形式是多样的,可以在保持预测模型不变的基础上,并力图在优化时对系统 未来的动态行为做出较准确的预测。因此,预测控制中的优化不仅基于模型,而且应用了反 馈的信息,因而构成了闭环优化。
3.2 GPC 算法
广义预测控制是兼具自适应控制和预测控制性能的一种预测控制。则其原理具有预测控
制的一般特性,但具体实施过程有具有其特点
3.2.1 预测模型
该算法采用自回归积分滑动平均模型(CARIMA)。
GPC 采用具有随机阶跃扰动非平稳噪声的离散差分方程描述,即 CARIMA 模型:
A(z−1) y(k) = z−d B(z−1)u(k ) + C(z−1)ξ /+

锅炉过热汽温系统的控制
刘学智
武汉大学电气工程学院 武汉 430072
Email: newyouthliu@
摘要: 现代锅炉的过热器是在高温、高压条件下工作的,锅炉出口的过热蒸汽汽温对电厂的 安全经济运行有重大影响。本文以锅炉过热汽温控制系统为研究对象,通过仿真曲线比较了 两种 不同的控制 方案(PID 和 GPC)的控 制效果。采 用常规的 PID 控制时 ,本文使用 Matlab /Simulink 对其进行了仿真。 本文重点讨论和分析了 GPC 控制方案,从预测控制的 基本原理出发,以自回归积分滑动平均预测模型(CARIMA)为基础,详细分析了 GPC 控制算法 (预测模型、滚动优化、反馈校正),并编写出相应的程序,绘制了采用 GPC 控制时的仿真曲 线和计算了动态性能(调整时间和超调量)。在此基础上,比较和分析了两种控制方案的控 制效果,得到了如下结论:GPC 的控制效果比 PID 好,在系统有扰动和被控对象的参数变化 较大(惯性或增益增大)时,其优势愈加凸显,呈现出优良的控制性能和鲁棒性。因此, GPC 所具有的自适应控制和预测控制的优点,使得其更适合于像锅炉过热蒸汽控制这样的大延 迟、大惯性和时变的系统。
界环境(包括工况)太大扰动时,就需要即时修正 PID 参数,否则将达不到控制要求。 预测控制对多容大惯性的对象具有较好的控制效果,它的滚动优化和反馈校正能力可以
动态的补偿模型与对象间的失配误差,具有一定的鲁棒性。
现对主调节器Wa2 分别采用 PID 和 GPC 控制方法,对控制过程进行仿真。
2. 比例积分微分控制(PID)[5]
r+
_
Wa2
u+ d+
_
Wa1
Wo1
Wo2
y
WH1
WH2 图 1 串级控制框图
1

已知 Wo1 ( s )
=
8 (1 + 15s)2
℃/mA

Wo 2
(s)
=
1.125 (1+ 25s)3
℃/mA,
WH1(s) = 0.1 ℃/mA ,
WH 2 (s) = 0.1℃/mA
(1.1)
式中,y(t), u(t), ξ (t)分别为系统的输出,输入和均值为零,方差为σ 2 的白噪声, + 为差分
nc
na
∑ ∑ 算子,且 + =1− z−1 , C(z−1) = 1+ ci z−i , A(z−1) = 1+ ai z−i ,
i =1
i =1
nb
nc
∑ ∑ B(z−1) = 1+ bi z−i , C(z−1) = 1+ ci z−i ,d 为系统的滞后。若 d>1,只需令 B(z−1) 多项
绝大多数电厂采用如图所示的具有导前信号的串级控制框图如图 1 所示,W 为过热汽
温设定值,y 为过热汽温,Wa2 (s) 和Wa1(s) 分别为过热汽温控制系统的主调节器和副调节
器;Wa1(s) ,Wo2 (s) 分别为调节对象惰性区及导前区的传递函数;WH1(s) ,WH 2 (s) 分别
为导前汽温和过热汽温的测量单元;d 为扰动。
G j (z−1)
=
g
jቤተ መጻሕፍቲ ባይዱ0
+
g
z −1
j ,1
+"+
g
z−
j, j+nb−1
j −nb+1
这里, deg(Rj) = j −1, deg(Sj) = na , deg(G j) = nb + j −1
现令
G j (z-1)=G j (z-1)+z-jFj (z-1)
Gj (z−1)
=
g
j,0
+
g
z −1
i =1
i =1
式中的前 d-1 项系数为零即可,即 b0 = b1 = b2 = ... = bd −2 = 0 ,现取 d=1,则(1.1)式可写为
3

A(z-1)y(k)=B(z-1)u(k-1)+C(z-1)ξ (t) /+
(1.2)
其可简化为
A(z-1)y(k)=B(z-1)+u(k-1)+C(z-1)ξ (t)
预测控制通过性能指标的最优来确定未来的控制作用。这一性能指标涉及到系统未来的 行为。例如,通常可取被控对象输出在未来的采样点上跟踪某一期望轨迹的方差为最小,但 也可取更广泛的形式,例如要求控制能量为最小而同时保持输出在某一给定范围内等等。性 能指标中涉及到的系统未来的行为,是根据预测模型由未来的控制策略决定的。
预测控制中的优化是一种有限时段的滚动优化。在每个采样时刻,优化性能指标只涉及 到从该时刻起未来有限的时间,而到下一采样时刻,这一优化时段同时向前推移。因此,预 测控制不是用一个对全局相同的优化性能指标,而是在每个时刻有一个相对该时刻的优化性 能指标。不同时间区域则是不同的。因此,在预测控制中,优化不是一次离线进行,而是反 复在线进行,这就是滚动优化的含义,也是预测控制区别于传统最优控制的根本点。 3.1.3 反馈校正
1. 问题背景
现代锅炉的过热器是在高温,高压条件下工作的,锅炉出口的过热蒸汽温度是整个汽水 行程中工质的最高温度,对电厂的安全经济运行有重大影响。目前大型机组过热汽温调节大 多采用喷水减温方案。采用喷水减温调节过热汽温时,一般把过热蒸汽分为两个区域:导前 区和惰性区。从喷水减温的工艺过程可知,以喷水量为输入,以过热蒸汽温度为输出,对象 具有大延迟,大惯性和时变性。过热器管道长度和蒸汽容积较大,当减温水流量发生变化时, 过热器出口蒸汽温度有较大的延迟;负荷变化时,主蒸汽的动态特性变化明显;且主蒸汽温 度还具有分布参数和扰动多的特点。
其中,满足如下的 Diophantine 方程:
C(z−1) = A(z-1)R j (z-1)+z-jSj (z-1)
其中
G j (z-1)=R j (z-1)B(z-1)
Rj (z−1)
=
rj,0
+
rj,1z −1
+"
+
rj,
z−
j −1
j +1
S j (z−1) = s j,0 + s j,1z−1 +" + sna z−na
j ,1
+"
+
g
j,
z−
j −1
j +1
Fj (z−1) =
f j,0
+
f j,1z−1 +" +
f z−nb+1 j ,nb −1
其中, deg(Gj ) = j −1 , deg(Fj) = nb 。 为了方便讨论,取 C(z−1) =1。
相关文档
最新文档
