长城汽车发动机防盗系统

27/52
此数据流中 “钥匙”意 思为“防盗 转换器”
点火：说明是点火开关的状态，打开或者关闭。 R-线：说明R线状态，打开或者关闭。 钥匙： “未探测到”是没有检测到当前的钥匙，“已探测到” 意思是可以检测到当前的钥匙。
28/52
设定好的钥匙：“未探测到”说明不是上实防盗转换器， “已探 测到”说明是上实的防盗转换器。 加密的钥匙： “未探测到”说明不是上实加密防盗转换器， “已 探测到”说明是上实加密防盗转换器。 编程加密钥匙： “未探测到” 意思是当前的钥匙是未匹配过的。 “已探测到”意思是当前的钥匙是已经匹配过的。
在点火开关打开到ON档，如果验证通过，防盗指示灯熄 灭；如果验证没有通过，则保持常闪，同时发动机的维修 指示灯（小扳手）常闪。
长城精灵、哈弗M1、腾翼C30、腾翼 C50、哈弗H6汽油机防盗指示灯在仪表 上；凌傲、腾翼C20R防盗指示灯在副 仪表上（电子时钟位置） 。
16/52
炫丽防盗指示灯在仪表台上
3/52
上海实业防盗系统
课程代码：CCTP02-06A
课程目标： 1、掌握上海实业防盗系统的结构组成； 2、掌握上海实业防盗系统的原理； 3、掌握上海实业防盗系统的匹配操作； 4、掌握上海实业防盗系统匹配过程中的注意事项； 5、掌握上海实业防盗系统的故障排除方法。
5/52
课程目录
第一章 上海实业防盗系统介绍 第二章 上海实业防盗系统结构及组成 第三章 上海实业防盗系统原理 第四章 上海实业防盗系统匹配介绍 第五章 上海实业防盗系统的故障排除
状 态
机ECU里面写入相同
的标识码、密钥码和
Байду номын сангаас
用户授权码。
匹 配
状
态
23/52
2、防盗系统检测仪匹配介绍 下面对上海实业防盗系统匹配方法和注意事项进行讲述。
选择相关的车型
选择防盗系统
24/52
选择实业交通防盗系统
上海实业防盗系统检测仪诊断功能包括：读故障码、清除故 障码、读数据流、下线功能、更换发动机EMS、更换转发器、更 换防盗器、读版本信息、动作测试。下面详细讲述。
17/52
注意： PIN码（用户授权码）应该由用户提供，在客户的随车文件
中有一个发动机电子防盗系统PIN码保密信封，撕开保密信封后 可以看到PIN码。
如果用户丢失保密信封，在“小扳手”---“信息管理”---“发动机电子防盗码读取申请单”进行申请，由长城公司的客 户服务部进行审批。（见下页图示）
18/52
14/52
防盗转换器维修注意事项：
变更前防盗转换器
变更后的防盗转换器 上有圆点白漆标记
长城精灵、炫丽防盗系统进行系统升级，升级后的防盗 转换器和凌傲车的相同。
升级前后的防盗转换器不能互换，单独更换防盗转换器 时，要更换和原车一样的防盗转换器。
15/52
4、防盗指示灯
上海实业防盗系统在点火开关为OFF档时，防盗指示灯保 持0.25秒亮、4秒暗的频率闪烁。
防盗控 制器
W线 R线
发动机 ECU
K线 诊断仪
CAN通讯
非CAN通讯车辆，诊断仪通过 防盗控制器、W线和发动机 ECU进行通讯。
10/52
防盗控制器安装位置： 防盗控制器均安装在方向管柱附近，具体位置见下面图示。
长城精灵、哈弗M1
炫丽
凌傲、腾翼C20R
腾翼C30
腾翼C50
11/52
哈弗H6汽油
禁用防盗
上翻页 诊断首页 后退
下翻页 打印 帮助
上翻页 诊断首页 后退
下翻页 打印 帮助
37/52
更换转发器：当匹配新的转换器或者删除丢失的钥匙时，需要 使用此项功能。 注意：执行“删除所有钥匙”时，会删除防盗控制器中存储的 所有钥匙，需要再次使用的钥匙，必须重新进行匹配。
2/52
本课程主要介绍长城汽车的发动机防盗系统，工作原理类 似于典型发动机防盗锁止系统。
长城汽车发动机防盗系统课程共分为四部分内容来进行讲 解，包括上海实业防盗系统、德尔福防盗系统、联创防盗系统 和厦门同致防盗系统。四部分内容均从防盗系统特点、结构组 成、工作原理、防盗匹配、故障排除几个方面进行讲述。
Pin6 Pin7 Pin8
引脚定义 接B+ 接地 接LED
接ON端 接R-LINE
不接 接K-LINE 接W-LINE
引脚 Pin1
Pin2
Pin3
引脚定义
线圈接头 A端
线圈接头 B端
GND
22/52
第四章 上海实业防盗系统匹配介绍
1、防盗匹配过程
防盗匹配过程就
未 匹
是让钥匙（防盗转换
配
器）、防盗器、发动
长城汽车发动机防盗系统
课程代码：CCTP02-06

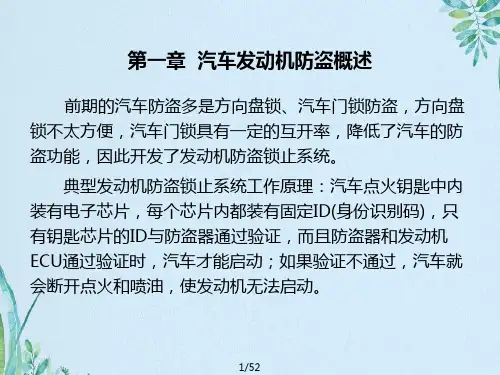

第一章 汽车发动机防盗概述
前期的汽车防盗多是方向盘锁、汽车门锁防盗，方向盘 锁不太方便，汽车门锁具有一定的互开率，降低了汽车的防 盗功能，因此开发了发动机防盗锁止系统。
典型发动机防盗锁止系统工作原理：汽车点火钥匙中内 装有电子芯片，每个芯片内都装有固定ID(身份识别码)，只 有钥匙芯片的ID与防盗器通过验证，而且防盗器和发动机 ECU通过验证时，汽车才能启动；如果验证不通过，汽车就 会断开点火和喷油，使发动机无法启动。
36/52
更换发动机EMS：当发动机ECU是新的时或者复位后，同时 防盗控制器处 于匹配状态，需要使用此项功能进行匹配。 注意：更换新的西门子发动机ECU，必须进入发动机系统， 进行“激活防盗”操作。
选择功能 读取故障码 清除故障码 读数据流 动作测试 版本信息 激活防盗 ECU刷写
激活防盗 激活防盗
6/52
第一章 上海实业防盗系统介绍
上海实业防盗系统是上海实业交通电器有限公司开发的防 盗系统，需要经过两级防盗认证，防盗验证过程中需要多重加 密认证，安全性较高。
目前装配的车型有长城精灵、哈弗M1、炫丽、凌傲、腾 翼C20R、腾翼C30、腾翼C50、哈弗H6汽油车等。
上海实业防盗控制器
7/52
第二章 上海实业防盗系统结构及组成
完成整个系统的任务调度，控制管理各级通讯。 驱动功能
驱动防盗线圈输出电磁信号； 驱动防盗器指示灯工作。
9/52
通讯功能 与防盗转换器的无线双向数据通讯，以完成和钥匙的加密认证。 W-Line总线通讯，以完成和发动机管理模块的加密认证； R-Line总线通讯，发动机ECU对防盗控制器发起的请求信号； K-Line总线通讯，实现与故障诊断仪之间的通讯。
生成结果D2
比较D1,D2
21/52
3、上海实业防盗系统原理图
指
示
灯
A4
A1
点火开关
－
+
蓄电池
A2
防
盗 控
A5
R线
发动机管
A3 制 A8 W线 理系统
器
线 圈
A B1
B B2
屏蔽 B3
A7 K线 诊断测 试仪
防盗控制器接口A 防盗控制器接口B
7 531 8 642
321
引脚 Pin1 Pin2 Pin3 Pin4 Pin5
2、上海实业防盗工作原理 当每次点火开关由“OFF”档打到“ON”档后，首先
防盗控制器给防盗线圈通电，防盗转换器通过防盗线圈和防 盗控制器进行密码验证。
当验证通过后，防盗控制器和发动机ECU进行密码验证。 只有当以上两级验证均通过后，发动机才允许启动。 防盗验证过程详见下图所示：
19/52
防盗系统认证过程（升级前）
实业交通防盗系统功能菜单
25/52
读取故障码：显示防盗系统存在的故障码。 清除故障码：执行此功能，清除防盗控制器当前的故障码。 读版本信息：读取防盗控制器的零部件号、硬件号、软件号。 动作测试：可以对防盗指示灯进行动作测试。
26/52
读数据流：包括“数据流”和“系统状态”，“数据流”中只 显示当前故障码的个数。“系统状态”中显示当前防盗控制器 以及验证通讯的状态数据。
35/52
复位功能：包括ECU复位和防盗器复位两项功能，执行操作后， 发动机ECU和防盗控制器可以重新进行匹配。执行复位功能之 前也要先执行“输入安全代码”操作。
哈弗H6上实防盗系统匹 配的是德尔福MT20U2 的ECU，此发动机ECU 只允许使用原车PIN码 复位一次，不允许重复 复位，否则会导致发动 机ECU锁定。
转换器
标识码A1
防盗控制器
比较A1,A2
加密算法 （随机数B，密钥C）
生成结果D1
标识码 A2
电喷控制器
随机数B 加密算法 （随机数B，密钥C）
生成结果D2
比较D1,D2
20/52
防盗系统认证过程（升级后）
转换器
防盗控制器
电喷控制器
转换 器密 码
接收 器密 码
标识码A1
比较A1,A2
标识码A2
解密算法
防盗器维修注意事项：
长城精灵防盗控 制器（升级前）
炫丽防盗控制器 （升级前）
凌傲防盗控制器 （升级后）
长城精灵、炫丽防盗系统进行系统升级，升级 后的防盗控制器和凌傲车的相同。 升级前后的防盗ECU不能互换，单独更换防盗 控制器时，要更换和原车一样的防盗控制器。
12/52
2、防盗线圈
安装在汽车的点火锁芯上，通过一定长度的导线与防盗 控制模块相连。作为防盗控制模块的负载，承担防盗控制模 块与防盗转换器之间信号及能量的传递任务。
第三章 上海实业防盗系统原理
1、防盗加密数据 标识码（KeyID）
每个转换器出厂固化自带，唯一的特征码。 密钥码（SK）
防盗控制器中自带固定数，用于防盗系统 进行数据加密的密钥。 用户授权码（PIN码） 身份识别码，用于进入诊断系统的授权码。服务站 在匹配时，严禁修改PIN码，否则通过厂家无法查询。 上海实业防盗系统中的PIN码为4位十六进制数值。
