人工挖孔桩技术交底74729
人工挖孔桩砼技术交底精选全文
![人工挖孔桩砼技术交底精选全文](https://img.taocdn.com/s3/m/27f0f247abea998fcc22bcd126fff705cc175cc0.png)
(三)施工机具
汽车泵,商品混凝土运输车,自拌混凝土机
二、质量要求
(一)主控项目:
1、灌注桩的原材料和混凝土强度必须符合设计要求和施工规范的规定。
2、实际浇筑混凝土量,严禁小于计算体积。
3、浇筑混凝土后的桩顶标高及浮浆的处理,必须符合设计要求和施工规范的规定。
可编辑修改精选全文完整版
技 术 交 底
工程名称
建设单位
监理单位
施工单位
交底部位
交底日期
专业分包单位
项目负责人
交底内容:
工程桩混凝土浇筑技术交底
一、施工准备
(一)技术及报验要求
1、按基础平面图,设置桩位轴线、定位点;桩孔四周洒灰线,测定高程水准点,高出桩顶标高50cm处在护壁上画上标记,作为混凝土浇筑面。放线工序完成后,办理验收手续。
3、为防止离析安装漏斗和串筒,使砼垂直落差不大于2m。
4、灌注砼时应快速连续进行,不超过即行振捣。
5、任何情况下,严禁将砼直接往水中倾注,并严禁随抽水随浇注砼。
6、 随时查看砼至孔口距离,当距离桩顶位置较近时,减慢灌注速度并用卷尺测量, 以确保桩顶位置满足图纸设计要求。
7、技术人员要在现场监督砼搅拌灌注,并按规范要求制砼试件。
(一) 护壁混凝土浇筑工艺:
1、材料计量要准确,不能超过规范要求;
2、混凝土的搅拌时间不能少于90秒,和易性要好;
3、控制混凝土的塌落度;
4、按规定要求留取混凝土试块;
5、要振捣密实,使护壁混凝土与岩土紧密接触,在上下模搭接处要振捣密实,防止渗水和漏水。
6、施工前要进行技术交底,当天挖掘的井,当天必须浇灌好护壁砼。
人工挖孔桩作业技术交底
![人工挖孔桩作业技术交底](https://img.taocdn.com/s3/m/7ab56c66c850ad02de804145.png)
人工挖孔桩技术交底为确保工程质量,对人工挖孔桩施工工作特提出以下要求:1施工工艺及技术要求挖孔桩工艺流程见图1.11.1.1 厘M 左1.1.2 1.1.3 采用从上到下逐层用镐、锹进行开挖,遇坚硬土或大块孤石采用锤、钎破碎,挖土顺序为先挖中间后挖周边,按设计桩径加砼护壁厚度。
孔内挖出的土装入吊桶,采用自制提升设备将渣土垂直运输到地面,堆积到指定地点,防止污染环境。
注意挖孔过程中,不必将孔壁修成光面,要使孔壁稍有凹凸不平,以增加桩的摩擦力。
但本工程特殊,施工时尽量把孔壁修成光面。
本工程宜采用水钻进行开挖施工,水钻开挖同时,必须对周边棱角进行剔打,力求平整,确保有效桩径。
要求在钻水钻同时不超过2M 务必进行复核,宜选用钢筋圈方法进行检查验收。
1.1.4 护壁施工护壁一般采用现浇模注混凝土护壁,混凝土标号一般为C15,径向厚度为10cm~15 cm ,第一节混凝土护壁(原地面以下1M)径向厚度宜为20cm ,宜高出地面20~30cm ,使其成为井口围圈,以阻挡井上土石及其它物体滚入井下伤人,并且便于挡水和定位。
喇叭错台状护壁如下图示。
该方法适用于各类土层,每挖掘1.0m 深时,即立模灌注混凝土护壁。
平均厚度10cm 。
为加速混凝土的凝结,可掺入速凝剂。
模板图2 喇叭错台状护壁示意图(cm )不需光滑平整,以利于与桩体混凝土的联结。
本工程力求光滑。
护壁砼的施工,采取自制的钢模板。
钢模板面板的厚度不得小于6mm ,浇注混凝土时拆上节,支下节,自上而下周转使用。
模板间用U 形卡连接,上下设两道6~8号槽钢圈顶紧;钢圈由两半圆圈组成,用螺栓连接,不另设支撑,以便浇注混凝土和下节挖土操作。
1.1.5 人工挖孔允许偏差和检验方法:1.2.1 桩基钢筋笼制作成整体,一次吊装就位。
1.2.2 制作时,按设计尺寸做好加强箍筋,标出主筋的位置。
把主筋摆放在平整的工作平台上,并标出加强筋的位置。
焊接时,使加强筋上任一主筋的标记对准主筋中部的加强筋标记,扶正加强筋,并用木制直角板校正加强筋与主筋的垂直度,然后点焊。

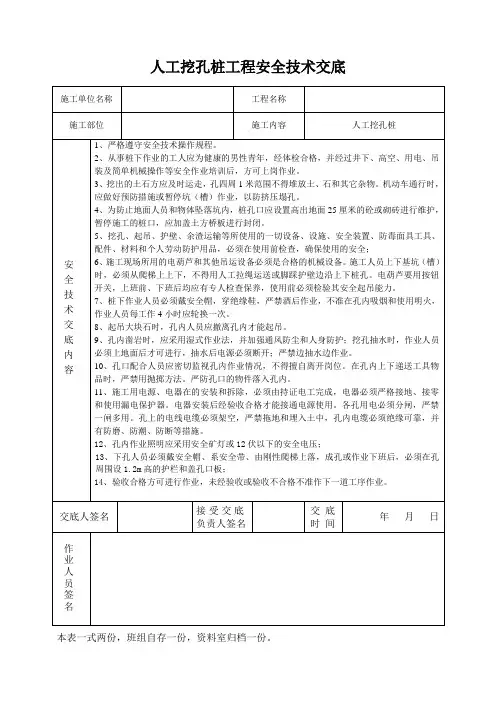

人工挖孔桩安全技术交底
![人工挖孔桩安全技术交底](https://img.taocdn.com/s3/m/6761995149649b6649d74760.png)
施工单位名称
工程名称
施工部位
施工内容
人工挖孔桩
安全技术交底内容
1、严格遵守安全技术操作规程。
2、从事桩下作业的工人应为健康的男性青年,经体检合格,并经过井下、高空、用电、吊装及简单机械操作等安全作业培训后,方可上岗作业。
3、挖出的土石方应及时运走,孔四周1米范围不得堆放土、石和其它杂物。机动车通行时,应做好预防措施或暂停坑(槽)作业,以防挤压塌孔。
13、下孔人员必须戴安全帽、系安全带、由刚性爬梯上落,成孔或作业下班后,必须在孔周围设1.2m高的护栏和盖孔口板;
14、验收合格方可进行作业,未经验收或验收不合格不准作下一道工序作业。
交底பைடு நூலகம்签名
接受交底
负责人签名
交底
时间
年月日
作业人员签名
本表一式两份,班组自存一份,资料室归档一份。
11、施工用电源、电器在的安装和拆除,必须由持证电工完成,电器必须严格接地、接零和使用漏电保护器。电器安装后经验收合格才能接通电源使用。各孔用电必须分闸,严禁一闸多用。孔上的电线电缆必须架空,严禁拖地和埋入土中,孔内电缆必须绝缘可靠,并有防磨、防潮、防断等措施。
12、孔内作业照明应采用安全矿灯或12伏以下的安全电压;
4、为防止地面人员和物体坠落坑内,桩孔口应设置高出地面25厘米的砼或砌砖进行维护,暂停施工的桩口,应加盖土方桥板进行封闭。
5、挖孔、起吊、护壁、余渣运输等所使用的一切设备、设施、安全装置、防毒面具工具、配件、材料和个人劳动防护用品,必须在使用前检查,确保使用的安全;
6、施工现场所用的电葫芦和其他吊运设备必须是合格的机械设备。施工人员上下基坑(槽)时,必须从爬梯上上下,不得用人工拉绳运送或脚踩护壁边沿上下桩孔。电葫芦要用按钮开关,上班前、下班后均应有专人检查保养,使用前必须检验其安全起吊能力。
人工挖孔桩安全技术交底
![人工挖孔桩安全技术交底](https://img.taocdn.com/s3/m/037215527dd184254b35eefdc8d376eeaeaa1790.png)
人工挖孔桩安全技术交底人工挖孔桩是一种常见的基础施工方式,但由于其作业环境特殊,存在较多的安全风险。
为了确保施工过程中的安全,保障施工人员的生命健康,特进行以下安全技术交底。
一、施工前准备1、技术准备熟悉施工图纸和地质勘察报告,了解桩位的地质情况、桩的直径、深度等设计要求。
制定施工方案,包括施工顺序、护壁形式、排水措施等,并经审批通过。
2、现场准备平整场地,清除杂物,设置排水设施,确保场地不积水。
测量放线,确定桩位,并设置好护桩。
3、材料准备准备好护壁所需的钢筋、混凝土等材料,保证材料质量符合要求。
准备好施工所需的工具,如挖孔工具、提升设备、通风设备等,并确保其性能良好。
4、人员准备施工人员必须经过安全教育培训,考核合格后方可上岗作业。
特种作业人员必须持证上岗,如电工、焊工等。
二、施工过程中的安全措施1、孔口防护孔口周围必须设置防护栏杆,高度不低于 12m,栏杆上应悬挂明显的警示标志。
孔口周边 1m 范围内不得堆放杂物和渣土,防止掉入孔内伤人。
2、护壁施工护壁混凝土应严格按照设计配合比施工,保证护壁的强度和稳定性。
每节护壁高度不得超过 1m,护壁混凝土应在当天完成浇筑。
护壁模板拆除应在混凝土强度达到 5MPa 以上时进行。
3、通风换气挖孔深度超过 5m 时,必须采用机械通风设备向孔内送风,保证孔内空气新鲜。
通风设备应定期检查和维护,确保其正常运行。
4、照明用电孔内照明应采用安全电压,电压不得超过 36V。
照明灯具应采用防水、防爆灯具,灯泡应有防护罩。
5、提升设备提升设备应完好可靠,严禁使用破旧、损坏的设备。
提升设备的绳索、吊钩等应经常检查,发现问题及时更换。
严禁人员乘坐提升设备上下孔。
6、排水措施挖孔过程中如遇地下水,应及时采取排水措施,如设置集水坑、使用水泵抽水等。
排水设备应安装可靠,防止漏电伤人。
7、土石吊运挖出的土石应及时运离孔口,不得堆放在孔口周边。
吊运土石时,孔内人员应撤离到安全位置。
人工挖孔桩开挖技术交底
![人工挖孔桩开挖技术交底](https://img.taocdn.com/s3/m/1a576313ff4733687e21af45b307e87101f6f8f4.png)
人工挖孔桩开挖技术交底人工挖孔桩是一种常见的基础施工技术,具有施工操作简单、成本低等优点,但同时也存在一定的危险性。
为了确保施工安全和质量,以下将对人工挖孔桩开挖技术进行详细的交底。
一、工程概况首先,需要对工程的基本情况进行了解。
包括工程名称、地点、桩的数量、桩径、桩长等。
明确这些信息有助于施工人员对整个工程有一个整体的认识,从而更好地开展工作。
二、施工准备1、技术准备施工前,应熟悉施工图纸和地质勘察报告,了解桩位的地质情况、桩的设计深度和直径等。
同时,制定详细的施工方案和技术交底,确保施工人员了解施工流程和技术要求。
2、材料准备准备好施工所需的材料,如钢筋、混凝土、护壁模板等。
材料的质量应符合设计和规范要求,并具备相应的质量证明文件。
3、主要机具准备配备挖孔所需的工具和设备,如电动提升机、吊桶、铁锹、风镐、空压机等。
所有机具设备应性能良好,安全可靠。
4、作业条件准备(1)场地平整:清除桩位处的障碍物,平整场地,使施工场地具备良好的施工条件。
(2)测量放线:根据设计图纸,准确放出桩位中心线和桩径,并设置好护桩。
(3)排水措施:在桩位周围设置排水沟和集水井,以便及时排除雨水和地下水。
三、施工工艺流程1、测量放线根据设计图纸,采用全站仪或经纬仪等测量仪器,准确放出桩位的中心坐标,并在桩位四周设置护桩,以便在施工过程中进行校核。
2、井口锁口在桩位处开挖井口,井口直径应比桩径大 200mm 左右。
井口开挖完成后,及时浇筑锁口混凝土,锁口高度一般为 300mm 左右,厚度为200mm 左右。
锁口混凝土应高出地面 200mm 左右,以防止地面杂物和雨水落入孔内。
3、挖孔(1)人工挖孔应采用分段开挖的方式,每段开挖深度一般为 10m左右。
开挖时,应先中间后周边,逐渐扩大桩孔直径。
(2)挖孔过程中,应及时清理孔内的渣土和松石,保持孔内清洁。
同时,应注意观察孔壁的稳定性,如发现孔壁有坍塌迹象,应及时采取支护措施。

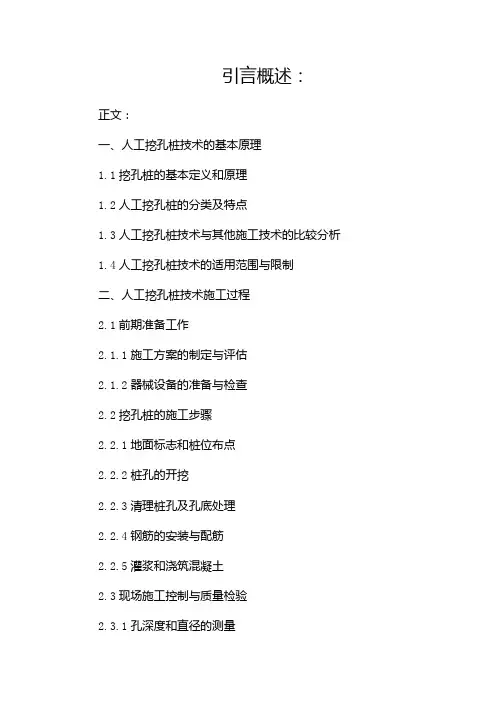

人工挖孔桩技术交底书
![人工挖孔桩技术交底书](https://img.taocdn.com/s3/m/29eff49c370cba1aa8114431b90d6c85ec3a88b9.png)
引言概述:正文:一、人工挖孔桩技术的基本原理1.1挖孔桩的基本定义和原理1.2人工挖孔桩的分类及特点1.3人工挖孔桩技术与其他施工技术的比较分析1.4人工挖孔桩技术的适用范围与限制二、人工挖孔桩技术施工过程2.1前期准备工作2.1.1施工方案的制定与评估2.1.2器械设备的准备与检查2.2挖孔桩的施工步骤2.2.1地面标志和桩位布点2.2.2桩孔的开挖2.2.3清理桩孔及孔底处理2.2.4钢筋的安装与配筋2.2.5灌浆和浇筑混凝土2.3现场施工控制与质量检验2.3.1孔深度和直径的测量2.3.2钢筋的尺寸和间距检查2.3.3混凝土浇筑的控制2.3.4施工记录的填写和归档三、人工挖孔桩技术施工中的安全措施3.1施工前的安全预控3.1.1现场安全检查和危险点评估3.1.2工人的培训和安全意识教育3.2施工中的安全操作3.2.1现场设备和材料的安全使用3.2.2高空作业和人员防护3.2.3施工现场的封闭与警示3.3灾害防范和应急措施3.3.1自然灾害的应对和防范3.3.2事故应急预案的制定与实施3.3.3突发事件处理的相关规定和程序四、人工挖孔桩技术施工质量控制4.1施工工艺和材料的检验4.1.1清理桩孔和预埋部位的检查4.1.2钢筋尺寸和质量的检验4.1.3灌浆和浇筑混凝土的质量控制4.2施工过程的监控和记录4.2.1施工现场的质量巡检4.2.2现场材料和设备的记录和管理4.2.3施工期间的质量问题处理4.3施工结束后的质量验收4.3.1形成桩基验收报告4.3.2桩基验收标准和指标的解读五、常见问题及解决方案5.1施工中常见的技术问题5.1.1桩孔地层不均匀或变异5.1.2桩孔倾斜或变形5.1.3钢筋安装和配筋质量问题5.1.4混凝土浇筑过程中的难题5.2施工中常见的安全问题5.2.1施工现场的安全隐患5.2.2操作人员的安全意识和技能5.2.3环境和自然灾害因素的影响5.2.4突发情况处理的紧急措施总结:。
2024年人工挖孔桩技术交底(带附加条款)
![2024年人工挖孔桩技术交底(带附加条款)](https://img.taocdn.com/s3/m/1d17c777590216fc700abb68a98271fe910eafb5.png)
人工挖孔桩技术交底(带附加条款)人工挖孔桩技术交底一、工程概况1.工程名称:X项目2.工程地点:X3.工程规模:X4.工程特点:X5.工程设计单位:X6.工程施工单位:X7.工程监理单位:X二、人工挖孔桩施工工艺1.工艺流程(1)桩位放样:根据设计图纸,在施工现场进行桩位放样,确保桩位准确。
(2)挖孔:采用人工挖孔方式,按照设计图纸要求进行孔径、孔深开挖。
(3)护壁施工:为保证挖孔过程中土体的稳定,采用现浇混凝土护壁,护壁厚度及配筋按设计要求进行。
(4)钢筋笼制作及安装:根据设计图纸,现场制作钢筋笼,并采用吊装设备将钢筋笼安装至孔内。
(5)混凝土浇筑:采用商品混凝土,浇筑过程中应保证混凝土的密实性。
(6)养护:混凝土浇筑完成后,应进行养护,确保混凝土强度达到设计要求。
2.施工要点(1)桩位放样:采用全站仪进行桩位放样,误差控制在±50mm 以内。
(2)挖孔:采用人工挖孔,孔径、孔深应符合设计要求,孔底应平整。
(3)护壁施工:护壁厚度及配筋按设计要求进行,混凝土强度等级不应低于C20。
(4)钢筋笼制作及安装:钢筋笼主筋应采用HRB400级钢筋,箍筋采用HPB300级钢筋,主筋保护层厚度不应小于35mm。
(5)混凝土浇筑:采用商品混凝土,强度等级不应低于C30,坍落度控制在160-200mm。
(6)养护:混凝土浇筑完成后,应进行不少于7天的洒水养护。
三、施工安全及环境保护措施1.安全措施(1)施工前,对现场作业人员进行安全技术交底,确保施工安全。
(2)施工现场应设置安全警示标志,提醒作业人员注意安全。
(3)挖孔过程中,应采取防护措施,防止土体塌方。
(4)施工现场应配备必要的安全防护用品,如安全帽、安全带等。
(5)施工现场应定期进行安全检查,发现问题及时整改。
2.环境保护措施(1)施工现场应采取洒水降尘措施,减少扬尘污染。
(2)施工废料应及时清理,分类堆放,并定期外运。
(3)施工现场应设置排水设施,防止泥浆、污水外流。
人工挖孔桩安全技术交底
![人工挖孔桩安全技术交底](https://img.taocdn.com/s3/m/2609e649f4335a8102d276a20029bd64783e6207.png)
1m深立即支模浇筑砼。
在开挖过程中,若发现护壁有损坏,应修补完整达到要求后,再继续开挖。
2、开挖程序,应采用间隔挖孔方法,以减少水的渗透和防止土体滑移,防止在挖土过程中因邻桩混凝土未初凝而发生窜孔现象。
3、在孔桩进行钢筋笼安装时,严禁在孔内实施焊接、切割作业;当钢筋笼下放到位后,应及时将钢筋笼扣在孔口固定,防止失稳。
三、安全用电1、应根据临时用电布置图,铺设好用电线路;且必须采用三相五线制,三级配电两级保护。
2、各种机械设备做好接地接零,保证“一机一箱一闸一漏”,并在配电箱外标明用电设备名称。
3、架空线采用绝缘铜线或绝缘铝线,严禁随意架放在支架上,必须包裹PVC 管后,才能架设。
4、配电箱统一采用铁制配电箱,箱中导线的进线口和出线口设在箱体的下底面。
严禁箱体的上顶面、侧面、后面或箱门处有进出线路,进出线分路成束加护套并做防水弯,导线束不得与箱门口直接接触,并注意其防雨。
配电箱要上锁,钥匙由现场电工保管,箱内不允许放置任何杂物,并应保持清洁。
在每个配电箱上安装漏电保护器。
现场设二级漏电保护装置,实行分级保护,形成完整的保护系统。
5、电器设备的安装、拆卸、修理由电工专人负责,任何人不许乱动。
6、桩孔深度在5米以内时,井上照明代替井下照明,5米以外时,在井下用安全防护灯照明,且电压不得高于36伏。
7、进入桩孔内的所有电器及用电设备均应接零接地,电线必须绝缘。
拉动电线时禁止与一切硬物产生摩擦。
电器开关应集中在桩孔口,并应装置漏电保护器,防止漏电触电事故,一旦发现漏电,必须迅速拉闸断电,值班电工必须对所有电器设备及线路加强检查维修,及时发现问题,妥善处理。
四、防毒措施1、严禁酒后操作,不准在孔内吸烟和使用明火作业。
2、地下特殊地层中往往含有CO、SO2、H2S或其它有毒气体,故每次下孔前,必须对桩孔内气体进行嗅觉检查,发现有害气体含量超标时,应立即报告施工管注:要求必须交底到每一个现场作业人员,并由双方签字确认,留下相关书面记录。
人工挖孔桩技术交底
![人工挖孔桩技术交底](https://img.taocdn.com/s3/m/17b945ecb8f3f90f76c66137ee06eff9aef849a2.png)
人工挖孔桩技术交底人工挖孔桩技术交底人工挖孔桩是一种挖孔、加固和浇筑混凝土为一体的基础施工技术。
它广泛应用于建筑、交通、水利、电力等领域,是重大建设项目和自然灾害抢险救灾中经常采用的基础工程技术。
本文将从人工挖孔桩的工艺流程、工程验收标准等方面,对人工挖孔桩技术进行交底。
一、人工挖孔桩的工艺流程1. 前期准备在开工前,需要按照设计图纸进行规划,确定孔径规格和孔距,根据不同地形、地质情况制定安全预案,明确施工顺序;同时,还需要对施工现场进行勘测,了解地下水位、地下岩体、沉降等情况,确保施工安全。
2. 材料准备对于人工挖孔桩的材料,主要包括钢筋、混凝土、水泥等。
在施工前,需要对这些材料进行必要的检验和保管,确保施工材料达到标准要求。
3. 孔洞开挖孔洞开挖是人工挖孔桩施工的重要环节。
在开挖时,需要按照设计要求进行孔洞的开挖,确保孔洞的直径和深度达到要求。
同时,在开挖时,要注意稳定孔壁,防止坍塌和泥石流等灾害的发生。
4. 钢筋加固在孔洞开挖完毕后,需要进行钢筋加固。
钢筋的加固是为了增强人工挖孔桩的强度和稳定性,减少施工质量缺陷。
在钢筋加固时,需要根据设计要求和现场实际情况进行加固,同时,还需要对加固后的钢筋进行检查和测试,确保其符合标准要求。
5. 混凝土浇筑混凝土浇筑是人工挖孔桩的最后一道工序。
在浇筑混凝土时,需要掌握混凝土的水泥用量、骨料、砂浆和加水量等因素,确保混凝土的质量稳定,并最大限度地保证混凝土的强度和稳定性。
二、人工挖孔桩的工程验收标准1. 孔径规格人工挖孔桩的孔径规格是指孔洞的直径和深度。
在验收时,需要测量孔洞的深度和直径,确保符合设计要求。
特别是在高水位区和蛇形地质条件下,更需要注意孔径规格的符合情况。
2. 钢筋加固钢筋加固是为了提高人工挖孔桩的强度和稳定性。
在验收时,需要对加固钢筋的数量、间距、弯曲角度等进行检查,确保符合设计要求。
同时,还需要对钢筋的防腐处理情况进行检查。
3. 混凝土浇筑混凝土浇筑是人工挖孔桩的最后一道工序,对混凝土的质量进行严密检查和测试,确保达到应有的强度和稳定性水平。
人工挖孔桩施工技术交底
![人工挖孔桩施工技术交底](https://img.taocdn.com/s3/m/d14d91c96aec0975f46527d3240c844769eaa03d.png)
人工挖孔桩施工技术交底人工挖孔桩是一种常见的基础施工方法,具有施工设备简单、操作方便、成本低等优点。
但同时也存在一定的危险性,如坍塌、中毒、触电等。
因此,在施工过程中必须严格按照相关规范和技术要求进行操作,确保施工安全和质量。
以下是人工挖孔桩施工的技术交底:一、施工准备1、熟悉施工图纸和地质勘察报告,了解桩位的地质情况、桩长、桩径等设计要求。
2、平整施工场地,清除杂物,做好排水措施。
3、测量放线,确定桩位中心,并设置十字护桩。
4、准备好施工所需的机械设备和材料,如提升设备、挖孔工具、护壁模板、钢筋、混凝土等。
二、挖孔施工1、挖孔顺序(1)间隔挖孔:对于相邻的桩孔,应采用间隔挖孔的方式,以防止相邻桩孔之间的土体坍塌。
(2)先深后浅:如果桩孔深度不同,应先挖深的桩孔,后挖浅的桩孔。
2、挖孔方法(1)人工挖掘:使用镐、锹等工具进行挖掘,挖掘时应按照设计的桩径和护壁厚度控制尺寸。
(2)吊运土方:挖出的土方应及时用提升设备吊运出孔外,不得堆放在孔口附近。
3、护壁施工(1)护壁类型:一般采用现浇混凝土护壁,护壁厚度和混凝土强度应符合设计要求。
(2)护壁模板:护壁模板应采用钢模板或木模板,模板之间应连接牢固,拼接严密。
(3)护壁混凝土浇筑:护壁混凝土应随挖随浇,振捣密实,确保护壁的稳定性。
4、通风与照明(1)通风:挖孔深度超过 10m 时,应采用机械通风,保持孔内空气新鲜。
(2)照明:孔内照明应采用安全电压,照明灯具应采用防水、防爆型灯具。
三、钢筋笼制作与安装1、钢筋笼制作(1)钢筋的规格、型号、数量应符合设计要求。
(2)钢筋的焊接或绑扎应符合规范要求,焊接接头应错开布置。
(3)钢筋笼应设置加强箍筋,以保证钢筋笼的刚度。
2、钢筋笼安装(1)钢筋笼在运输和安装过程中,应采取措施防止变形。
(2)钢筋笼应垂直缓慢下放,避免碰撞孔壁。
(3)钢筋笼安装到位后,应采取固定措施,防止上浮或下沉。
四、混凝土浇筑1、混凝土配合比混凝土的配合比应根据设计要求和原材料性能进行试验确定,确保混凝土的强度和坍落度符合要求。
人工挖孔桩技术交底
![人工挖孔桩技术交底](https://img.taocdn.com/s3/m/b7278dd6112de2bd960590c69ec3d5bbfd0ada1c.png)
人工挖孔桩技术交底人工挖孔桩技术交底第一章:引言1.1 目的本文档旨在详细介绍人工挖孔桩技术,并对相关的工作流程、材料和设备以及施工规范进行交底,以确保工程的顺利进行和质量的保障。
1.2 范围本文档合用于人工挖孔桩施工工序,涵盖了选择挖孔桩施工方法、准备工作、挖孔桩的施工过程、注意事项和质量验收。
第二章:工作流程2.1 挖孔桩施工方法选择根据工程的要求和土层的情况,选择合适的挖孔桩施工方法,包括常规挖孔法、旋挖钻孔法和水平定向钻孔等。
2.2 准备工作针对挖孔桩施工进行充分的准备工作,包括现场勘察、方案设计、材料采购和设备检查等。
2.3 挖孔桩施工过程详细介绍挖孔桩的施工过程,包括土方开挖、孔口支护、钻孔、土方运输和孔壁衬砌等。
2.4 注意事项挖孔桩施工中需要特殊注意的事项,如安全操作、环境保护、设备维护等。
2.5 质量验收介绍挖孔桩施工完成后的质量验收内容和标准,包括桩的尺寸、孔壁的平整度和孔口的垂直度等。
第三章:材料和设备3.1 钻具对常用的挖孔桩施工钻具进行介绍,包括多种类型的钻头、钻杆和钻井平台等。
3.2 支护材料介绍挖孔桩施工中使用的孔口支护材料,如钢套管、水泥套管和支撑架等。
3.3 存储和搬运设备对挖孔桩施工中需要用到的存储和搬运设备进行说明,包括起重机、运输车辆和搬运工具等。
第四章:施工规范4.1 施工前准备工作详细描述人工挖孔桩施工前的准备工作,包括施工方案的编制、施工人员的培训和设备的调试等。
4.2 施工控制要点介绍挖孔桩施工过程中需要控制的要点,如孔口的尺寸和位置、钻孔的直径和深度等。
4.3 安全生产措施人工挖孔桩施工中必须采取的安全生产措施,包括施工现场的防护、施工人员的安全培训和设备的安全操作等。
4.4 环境保护要求介绍人工挖孔桩施工中需要遵守的环境保护要求,如废弃物的处理和土壤的保护等。
第五章:质量验收5.1 孔壁平整度检查说明挖孔桩施工完成后需要进行的孔壁平整度检查方法和标准。
人工挖孔桩安全技术交底
![人工挖孔桩安全技术交底](https://img.taocdn.com/s3/m/f735a5f7db38376baf1ffc4ffe4733687e21fcc0.png)
人工挖孔桩安全技术交底第一篇:人工挖孔桩安全技术交底一、前言挖孔桩是一种较为常见的桥梁基础结构,其基础形式众多,其中人工挖孔桩是比较常见的一种形式。
人工挖孔桩在施工过程中,存在着一定的安全隐患,因此需要对施工人员进行安全技术交底,以保证施工过程中的安全。
二、人工挖孔桩施工过程人工挖孔桩施工过程一般包括以下几个步骤:1、场地清理施工前需要对作业场地进行清理,清除场地内的垃圾、石块、杂物等。
2、测量定位在场地清理完毕后,需进行探伤装置定位、高程标高等工作。
此时需要注意探伤装置的垂直度、定位精度和稳定性。
3、开孔开孔过程中,需保证开孔的直径和深度符合设计要求。
应特别注意孔壁稳定性,防止孔壁塌方。
4、清孔清孔过程中,需保证孔内不进水、不进杂物,清理孔内的泥沙、石屑等。
5、钢筋绑扎钢筋绑扎要求严格,应按照设计要求进行钢筋绑扎。
6、灌注混凝土灌注混凝土时,需保证浇筑质量,混凝土的成型温度、硬化时间等应符合设计要求。
同时,需注意控制浇筑速度,防止出现空鼓或龟裂。
三、人工挖孔桩施工过程中的安全事项在施工过程中,需注意以下安全事项:1、生命安全施工人员需配戴熔断器、安全防护带等安全设备。
施工人员需按照操作规程进行作业,遵循安全操作规范,不得从事高空作业等高风险操作。
2、机器安全机器应经过检修保养,设备运转时需密切观察。
每日开始使用时应进行检查,发现异常或存在故障时应及时停机维修。
3、邻近环境安全在施工过程中,需保持周边环境的整洁,防止垃圾杂物堆放,以免影响施工人员的作业。
需遵循环境保护法等环保法规要求,严格控制噪音、振动等环境影响。
4、协同安全在施工过程中,需做好各个施工单位之间的协调配合工作,避免因其他施工单位造成的安全隐患。
四、结语人工挖孔桩施工过程涉及到复杂的机械操作、复杂的现场环境以及高风险操作,因此在施工前需事先对施工人员进行安全技术交底,明确安全事项,在施工过程中严格遵守安全操作规范,以保证施工人员的安全和施工质量。
人工挖孔桩技术交底
![人工挖孔桩技术交底](https://img.taocdn.com/s3/m/f54972876e1aff00bed5b9f3f90f76c661374ce6.png)
人工挖孔桩技术交底人工挖孔桩是一种传统的基础施工方法,具有施工设备简单、操作方便、成本较低等优点,在建筑工程中得到了广泛的应用。
但由于其施工过程中存在一定的危险性,因此需要严格按照相关规范和技术要求进行施工。
下面就人工挖孔桩的施工技术进行详细的交底。
一、施工准备1、熟悉施工图纸和地质勘察报告,了解桩位的布置、桩径、桩长、桩底标高以及地质情况等。
2、平整施工场地,清除场地内的障碍物和浮土,确保施工场地排水畅通。
3、测量放线,根据设计图纸确定桩位的中心位置,并设置好护桩。
4、准备好施工所需的机械设备和材料,如挖孔设备、提升设备、护壁模板、钢筋、混凝土等。
5、对施工人员进行技术交底和安全教育,使其了解施工工艺和安全注意事项。
二、施工工艺流程人工挖孔桩的施工工艺流程主要包括:挖孔、护壁、钢筋笼制作与安装、混凝土浇筑等。
1、挖孔(1)挖孔顺序应根据地质和桩间距确定,一般间隔挖孔。
(2)挖孔时应采用人工从上到下逐层进行,先挖中间部分,然后扩及周边,有效控制桩孔的截面尺寸。
(3)每挖深 1m 左右,应及时进行护壁施工,防止孔壁坍塌。
2、护壁(1)护壁一般采用现浇混凝土护壁,护壁厚度和混凝土强度应符合设计要求。
(2)护壁模板应采用定型钢模板或木模板,模板之间应连接牢固,拼接严密,防止漏浆。
(3)护壁混凝土应振捣密实,强度达到 5MPa 以上后方可拆除模板。
3、钢筋笼制作与安装(1)钢筋笼应在施工现场制作,钢筋的规格、型号、数量和间距应符合设计要求。
(2)钢筋笼的焊接应符合相关规范要求,焊缝应饱满、牢固。
(3)钢筋笼安装时应采用吊车或塔吊进行,安装位置应准确,保护层厚度应符合设计要求。
4、混凝土浇筑(1)混凝土浇筑前,应检查孔底的积水和沉渣情况,如有积水和沉渣应及时清理干净。
(2)混凝土应采用商品混凝土或自拌混凝土,混凝土的配合比应符合设计要求。
(3)混凝土浇筑时应采用串筒或导管进行,防止混凝土离析。
混凝土应分层浇筑,分层振捣,每层浇筑厚度不宜超过 500mm。
人工挖孔桩技术交底
![人工挖孔桩技术交底](https://img.taocdn.com/s3/m/97b469db162ded630b1c59eef8c75fbfc77d94f5.png)
人工挖孔桩技术交底一、人工挖孔桩施工工艺1、挖孔:(1)第一节孔圈护壁应比下面旳护壁厚10-30mm,并应高出现场地面200-250mm,上下护壁间旳搭接长度不得少于50mm。
(2)为保证护壁砼旳整体性,视护壁土质状况,须用φ8钢筋均匀布置作拉结筋,以免脱节下沉,如设计有护壁大样图,应按设计规定施工。
(3)浇灌护壁砼时,用敲击模板及用竹和木棒插实措施,不得在桩孔水沉没模板旳状况下灌注砼。
根据土质情况,尽量使用速凝剂,尽快到达设计强度规定。
发现护壁有蜂窝、漏水现象,及时加以堵塞和导流,防止孔外水通过护壁流入孔内,保证护壁砼强度及安全。
(4)护壁砼旳内模拆除,根据气温等状况而定,一般可在24小时后来进行,使砼有一定强度,以能挡土。
(5)当第一节护壁砼拆模后,即把轴线位置标定在护壁上,并用水准仪把相对水平标高画记在第一圈护壁内,作为控制桩孔位置和垂直度及确定桩旳深度和桩顶标高旳根据。
(6)施工人员必须熟悉所挖孔旳地质状况,并要勤检查,注意土层旳变化,当碰到流沙、大量地下水等影响挖土安全时,要立即采用有效防护措施后,才能继续施工。
(7)如遇流动性淤泥或流沙时,孔壁应采用钢护筒施工。
对较易塌方施工段要即挖,即校对,即验收,即灌注护壁砼,要保证砼密实度,防止渗漏。
(8)对少许流沙旳桩位,先将附近无流沙旳桩孔先挖深,使其起集水井作用,集水井应选在地下水流旳上方,用水泵抽水时,将桩孔和附近旳地下水位降至井底下,使井底部免除水淹状态下施工。
(9)由于大量抽出地下水而影响场地临近原有建(构)筑物,导致基础、地台下沉时,要立即在抽水井孔附近设置灌水点或运用已开挖但未完毕旳桩位灌水,以保持水压平衡,土旳稳定(10)发现流沙层,应减少每节护壁高度,可用30-50CM,砼应加速凝剂,加紧凝固速度。
(11)处理流沙旳桩基,力争在枯水期将流沙桩位处理完毕,以免在雨季期地下水位上升,动水压力大而增长施工困难。
(12)桩端入岩,手风钻难于作业时,可采用无声破碎措施进行。
人工挖孔桩作业安全技术交底
![人工挖孔桩作业安全技术交底](https://img.taocdn.com/s3/m/c66cb43926d3240c844769eae009581b6bd9bd27.png)
人工挖孔桩作业安全技术交底人工挖孔桩是一种常见的基础施工方式,但由于其作业环境特殊,存在一定的危险性。
为了确保施工过程中的安全,特进行本次安全技术交底。
一、施工前准备1、熟悉施工图纸和地质资料,了解桩位的地质情况、桩径、桩深等参数。
2、对施工现场进行平整,清除杂物和障碍物,确保施工场地畅通。
3、准备好施工所需的机械设备和工具,如提升机、鼓风机、挖孔工具等,并确保其性能良好,安全可靠。
4、在孔口周围设置围栏和警示标志,防止非施工人员进入施工现场。
二、孔口防护1、孔口应高出地面 30cm 以上,防止地面杂物和雨水流入孔内。
2、孔口周边 1m 范围内不得堆放土方、材料和施工机具。
3、正在开挖的桩孔停止作业或已挖好的成孔,必须设置牢固的盖孔板,非工作人员禁止入内。
三、通风与照明1、挖孔过程中,必须保持孔内通风良好。
每次下孔作业前,应先通风 15 分钟以上,并用活体检测(如小动物)或仪器检测孔内空气质量,确认安全后方可下孔作业。
2、孔内照明应采用安全电压(36V 以下),灯泡应有防护罩,电线应采用绝缘良好的橡皮软线。
四、人员上下孔1、人员上下孔应使用专用的爬梯或吊篮,严禁乘坐吊桶或脚踩护壁上下。
2、爬梯或吊篮应安装牢固,定期检查和维护。
五、挖孔作业1、挖孔应按照施工方案和设计要求进行,不得随意更改桩径和桩深。
2、挖孔时应采用间隔开挖的方式,相邻桩孔不得同时开挖,必须待相邻桩孔混凝土灌注完成并达到一定强度后方可开挖。
3、挖孔过程中,应经常检查孔壁的稳定性,如发现孔壁有裂缝、坍塌迹象等,应立即停止作业,采取加固措施后方可继续施工。
4、挖孔深度超过 10m 时,应采用机械通风。
六、护壁施工1、护壁应按照设计要求进行施工,护壁厚度、强度等应符合要求。
2、每节护壁高度一般为 1m,当遇到不良地质条件时,应缩短护壁高度。
3、护壁混凝土应振捣密实,养护时间不得少于 24 小时。
七、出土与吊运1、挖出的土方应及时运离孔口,不得堆放在孔口周边1m 范围内。
人工挖孔桩技术交底
![人工挖孔桩技术交底](https://img.taocdn.com/s3/m/9e04d587cf2f0066f5335a8102d276a200296037.png)
操作工艺要点
棒反复插捣。 • 2.4.5 不得在桩孔水淹模板旳情况下灌注护壁砼
。 • 2.4.6 护壁砼宜使用速凝剂。 • 2.4.7 护壁模板旳拆除,应根据气温情况而定,
一般可在二十四小时后进行。 • 2.4.8 发觉护壁有蜂窝、漏水现象应及时加以修
补或导流。
• 2.5 如遇到流动性淤泥或流砂时,孔圈护壁 旳施工可按下列措施进行处理。
• 1.1 施工前应按建设单位移交旳场地标高做好测量统计, 对场地邻近旳建筑物、道路、低压电杆、地下管线、电 缆等应会同工程发包等有关单位进行详细检验,且将原 有裂缝及特殊情况做好原始统计、甲乙双方确认。必要 时还须邀请房屋管理鉴定单位对周围民房建筑物作公证 鉴定。当挖孔施工抽水可能危及安全时,应提出预防方 案,得到企业及监理等有关单位审查同意后方能进行施 工。
• 2.3 第一节护壁,应符合下列要求:轴线偏差 不不小于2cm,并应高出现场地面25 cm。
• 2.4 修筑孔圈护壁,应符合下列要求: • 2.4.1 护壁厚度,拉结钢筋或配筋、砼强度等级
应符合设计要求。 • 2.4.2 桩孔开挖后应尽快灌注护壁,且必须当日
一次性灌注完毕。 • 2.4.3 上下护壁间旳搭设长度不得少于5 cm。 • 2.4.4 灌注护壁砼时可用敲击模板或用竹杆、木
• 2.1 开挖前,应按工程桩轴线(中心线)向四 面引出桩心控制点,用牢固旳木桩(龙门架) 标定;工程桩定位后,开始挖第一节桩孔土方, 安装第一节桩护壁模板时,必须通线校正模板, 支护牢固,并检验护壁厚度,位置正确、质量 符合要求后方能捣固护壁。
人工挖孔桩施工技术交底
![人工挖孔桩施工技术交底](https://img.taocdn.com/s3/m/b0fc88033a3567ec102de2bd960590c69fc3d844.png)
人工挖孔桩施工技术交底一、工程概述本次施工的工程项目中,部分基础采用人工挖孔桩的形式。
人工挖孔桩具有施工操作工艺简单、施工方便、单桩承载力高、可直接观察地层情况等优点。
但同时也存在劳动强度较大、施工安全风险较高等缺点。
因此,在施工过程中必须严格按照相关规范和技术要求进行操作,确保施工质量和安全。
二、施工准备1、技术准备(1)熟悉施工图纸和地质勘察报告,了解桩位的地质情况、桩的直径、深度等设计要求。
(2)编制施工方案,并向施工人员进行技术交底。
2、材料准备(1)准备好钢筋、水泥、砂、石子等原材料,确保其质量符合设计要求。
(2)准备好护壁混凝土所需的材料,如水泥、砂、石子、外加剂等。
3、主要机具准备(1)提升设备,如电动葫芦、吊篮等。
(2)挖孔工具,如风镐、铁锹、钢钎等。
(3)通风设备,如鼓风机、通风管等。
(4)照明设备,如低压防爆灯泡、电线等。
(5)混凝土浇筑设备,如搅拌机、振捣棒等。
4、作业条件准备(1)平整场地,清除地表松软土层和障碍物。
(2)测量放线,定出桩位中心线和桩径,并做好标记。
(3)在桩位处设置护筒,护筒内径应比桩径大 200mm 左右,护筒高度宜高出地面 300mm。
(4)在桩位附近设置临时排水设施,防止地表水流入孔内。
三、施工工艺流程1、放线定桩位及高程根据设计图纸,利用全站仪或经纬仪进行桩位放线,确定桩位中心,并设置十字护桩,以便在施工过程中随时校核桩位。
同时,测量桩位处的地面高程,确定挖孔深度。
2、开挖第一节桩孔土方(1)人工挖孔桩自上而下逐层进行,先挖中间部分的土方,然后扩及周边,有效地控制开挖桩孔的截面尺寸。
(2)每节的高度应根据土质好坏、操作条件而定,一般以 09m~12m 为宜。
3、支护壁模板附加钢筋(1)第一节桩孔挖好后,立即安装护壁模板,并在模板内圈设置附加钢筋,以增强护壁的强度和稳定性。
(2)护壁模板采用钢模板或木模板,模板之间用卡具、扣件连接固定,在上下端各设一道圆弧形的内钢圈作为内侧支撑,防止模板变形。
人工挖孔桩施工技术交底
![人工挖孔桩施工技术交底](https://img.taocdn.com/s3/m/54bd1a31571252d380eb6294dd88d0d233d43ce1.png)
人工挖孔桩施工技术交底一、工程概况工程名称:[工程名称]工程地点:[工程地点]桩型:[桩型]桩径:[桩径]桩长:[桩长]桩数:[桩数]二、施工工艺流程1. 测量定位: 根据设计图纸,利用经纬仪、水准仪等仪器进行精确定位,并在现场设置桩位控制点,确保桩位准确。
2. 开挖:采用人工开挖,使用铁锨、镐头等工具进行土方开挖,开挖深度应大于桩长,并预留一定回填厚度。
开挖过程中应注意保护周围环境,防止影响周边构筑物。
开挖时应随时检查孔壁稳定性,并采取必要的支护措施,防止坍塌。
3. 清孔:开挖完成后,应及时清理孔内松散土方,确保孔内干净、无杂物。
清孔方法可采用人工清孔或机械清孔,具体方法根据实际情况选择。
4. 验收:清孔完成后,应进行验收,确保孔径、孔深符合设计要求,孔内干净、无杂物,孔壁稳定。
5. 钢筋笼制作与安装:严格按照设计图纸制作钢筋笼,并进行焊接检验,确保钢筋笼符合规范要求。
将钢筋笼吊入孔内,并进行校正,确保位置准确、垂直。
6. 混凝土浇筑:采用商品混凝土,混凝土强度等级应符合设计要求。
混凝土浇筑前应做好准备工作,确保混凝土输送管道畅通,并配备必要的振捣工具。
混凝土浇筑应连续进行,并及时振捣,确保混凝土密实。
7. 养护:混凝土浇筑完成后,应进行养护,并做好防冻、防雨、防晒等工作,确保混凝土强度正常发展。
三、质量控制1. 桩位控制: 严格控制桩位偏差,确保桩位准确。
2. 孔径、孔深控制: 严格控制孔径、孔深,确保符合设计要求。
3. 孔壁稳定性控制: 采取必要的支护措施,防止孔壁坍塌。
4. 钢筋笼制作与安装控制: 严格按照设计图纸制作钢筋笼,并进行焊接检验,确保符合规范要求。
5. 混凝土质量控制: 采用商品混凝土,强度等级符合设计要求,浇筑过程中及时振捣,确保混凝土密实。
6. 养护控制: 做好养护工作,确保混凝土强度正常发展。
四、安全注意事项1. 施工前必须进行安全交底,并做好安全措施,确保施工安全。
2. 挖孔作业时,应做好安全防护措施,防止坍塌事故发生。
人工挖孔桩技术交底
![人工挖孔桩技术交底](https://img.taocdn.com/s3/m/946ffc5a312b3169a451a4ba.png)
人工挖孔桩技术交底一、质量要求1、施工时必须按照设计要求及施工规范进行施工。
2、轴线位移不大于50mm,垂直度偏差不大于3%,孔径偏差0—+20mm,标高,挖孔时±5cm。
二、施工措施1、在开挖前,要先反复校核定位轴线,经校核无误后方可施工。
2、开挖土方时,每节孔桩的深度不得超过1米,挖出的土方向基坑内侧距孔桩5米以外堆放,挖出的炼砂石向外侧距孔桩3米以外扑倒。
3、第一节护壁应高出地面20CM,以免雨水向孔内冲灌,异物向孔内滚落。
4、在支设护壁模板前,首先要清除孔壁渣土,修正孔壁,检查定位轴线,按设计要求绑扎护壁钢筋,检查无误后,安装固定模板。
5、浇筑护壁混凝土前,应检查模板的定位是否正确,安装是否牢固,检查无误后方可进行护壁混凝土浇筑。
浇筑的混凝土必须振捣密实,护壁混凝土为C20,配制材料计量必须精确,拌制均匀。
根据工期要求及气候条件,建议混凝土在搅拌时添加早强剂。
6、护壁模板的拆除应保证混凝土有足够的强度,混凝土不受损坏,应在养护12小时后拆除。
7、孔形成后要经检查验收合格后方可进行桩芯混凝土的浇灌,制作的钢筋笼必须符合设计及规范要求。
三、工期要求1、根据项目部的整体部署要求,冠梁施工完毕在3月10日前,人工挖孔桩包括桩芯混凝土浇筑完毕在3月5日前完成。
2、根据设计要求总计挖孔桩205根,深度均在13米左右,那么根据实际情况,挖孔桩作业不得进行分段作业,而应进行全面施工,且每根桩的日进应保证1米。
应及时作好人员安排,项目部建议挖孔桩作业人员在2月15日前应上到200人。
3、降水井在2月14日以前必须全面启用。
4、以上工期以项目部检查验收合格为准,如不能按期完成,降水按1000元/天处罚,挖孔桩按2000元/天处罚并有权作出相应调整。
四、其它1、进场作业施工人员要服从项目部的统一调配管理,要遵守项目部的相关制度规范,如有违反,项目部将作出相应处罚,并采取相应措施。
按施工合同执行。
2、降水管道的布置,BD段,DH段及GH段要布置在基坑外侧靠人工挖孔桩1米范围内,以使孔桩土方堆放不被掩埋。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
6、桩扩底完成验收合格后方能浇筑桩芯。桩芯浇筑前桩孔内必须清理干净、扫浆。
7、桩芯浇筑时,下料同浇筑面超过2m,必须采用串筒,并保证振捣密实,振捣长度不得超过护壁高度一节,前后两次振捣时间且不得超过40分钟。
8、当孔底积水较大,难以抽干时,将砼提高一个等级浇筑,浇筑过程中,如积水超过20cm,须将积水抽干,加水泥后,再进行浇筑,每根桩须连续作业,桩中间不能留施工缝。
2、模板与砼面接触面必须清理干净,涂刷脱模剂,要求机械振捣密实,不应有蜂窝、麻面现象产生,不得有孔洞。
3、项目部技术人员只提供桩位的轴线控制,其桩中心须自行负责保证让每节护壁的轴线位移在1cm范围内,超过1cm需返工重做。护壁上、下口的轴线居中,偏移不得超过1cm。
4、杂填土及粘土层要根据桩井挖高度不得超过1m(红砂岩除外),每节护壁浇筑高度不得大于1m,不宜小于90cm,如遇见流砂等特殊情况,护壁高度宜为50cm。
9、浇筑桩芯上口标高按施工人员指定标高,不得超过指定标高的±1cm。
10、浇筑完毕表面覆盖>12小时后须浇水养护,养护时间不得少于7天。
11、本技术交底针对泥工所承包范围内进行交底,尚未涉及内容严格按《桩基技术规范》和国家、地方现行规范要求执行。技Biblioteka 负责人交底人接受交底人
人工挖孔桩桩基技术交底
表B2编号:
工程名称
恩施金叶烟草钢结构原仓库D、E栋
交底时间
2007年10月26日
交底内容:
1、人工挖孔桩护壁模板必须按规定制作,模板按1m长设置,模板上口为设计尺寸,下口按设计尺寸加15cm,如设计尺寸为80cm,模板上口尺寸为80cm,下口为95cm。模板可采用4块弧段相同(1200cm宜采用5块弧段相同)模板拼接而成,各弧段间模板接缝要牢固、密实,不能有错位,凹凸不平、漏浆现象发生。
