报告厅舞台机械系统设计方案1、设计指导思想该报告厅是集文艺演出、电影放映、大型会议等于一体的多功能场所,我们根据使用功能要求,提出以下总体指导思想:以“经济性、实用性和便利性应用的多功能(多用途)性,维护的方便性、系统的可扩充性”为指导思想。

根据报告厅建筑规范,安全是永恒不变的主题。

故我们的舞台幕布均经阻燃处理,阻燃性能达到国家相关的消防要求。

2、设计依据及适用规范1、设计依据及适用规范:舞台建筑平、立面图;《舞台和影视用吊杆装置》ZBJ80011-89;《剧场舞台用大幕机械装置》ZBJ80017-89;《舞台电动吊杆》WH/T102-1996;《中华人民共和国公共安全行业标准》GBA/T74-94。

公安部GB5455-85《纺织品物燃烧性能测定垂直法》2、技术指标:产品设计寿命:50年平均无故障时间:8000~10000小时安全系数:零部件的设计安全系数n>6;起重用钢丝绳n>10;承重钢结构刚度系数大于1/1000;设备噪音:不参与演出的设备不大于60dB,参与演出的设备不大于50dB;3、技术参数:所有舞台设备有关运行噪声指标的项目,测试点应统一定在观众厅第一排中间位置测试。

全套舞台幕布经防火阻燃处理,在透光性、吸音系数、柔软垂直度、光效色彩上符合公安部GB/T5455-85、GB50222-95《纺织物燃烧性能测定垂直法》阻燃要求和定级标准。

3、工程设计定位设计合理,我们充分考虑了该报告厅的各项需要;机械部分运行可靠;控制方面采用先进的PSTN系列PLC控制系统,操作方便,安全可靠。

4、舞台机械设备概述舞台机械是为了使演出的效果更加完美从而引领观众进入更深的艺术境界而采用的各类机械装置的总称,是艺术创作必不可少的科学技术结晶。

为了适应当代表演艺术的要求,舞台机械也需要精度、系列化的机械系统。

由于采用了先进的技术,因此控制精度可以达到很高,平稳性、宁静度、安全性等也均能满足使用要求,令演出成为更加绚丽多彩的舞台艺术,满足人们高尚的精神需要。

舞台机械灯光音响专项施工方案

舞台机械灯光音响专项施工方案

舞台机械灯光音响专项施工方案舞台机械、灯光、音响是舞台艺术中不可或缺的组成部分,对于舞台的效果和氛围起着重要的作用。

在进行专项施工方案设计时,需要考虑到整体的设计风格、演出需求以及舞台搭建的情况,下面是一份针对舞台机械、灯光、音响的施工方案:一、舞台机械专项施工方案:1.舞台升降机械:根据舞台大小和演出需求选择适合的升降机械。

考虑到安全性和可靠性,建议选用品牌信誉好、经济实用的产品。

2.舞台旋转机械:根据舞台设计要求,选择具备较大承载能力和稳定性的旋转机械。

在施工过程中,需要严格按照安装要求进行,确保机械的使用安全。

3.舞台特效机械:根据演出需求选择合适的特效机械,如烟雾机、火焰机、喷泉机等。

在施工时,需要注意特效机械与演员和观众的安全距离,以及相应的安全防护措施。

4.舞台布景机械:根据演出需求和舞台设计,选择适合的布景机械。

在施工时,需要考虑布景机械的移动、固定和拆卸等操作,确保布景的平稳和美观。

二、舞台灯光专项施工方案:1.照明设计:根据舞台设计和演出需求,确定照明的布置和灯具的选择。

考虑到舞台的整体效果和舞台上演员的表现,需要合理设置主灯、背景灯和侧灯等。

2.灯光调试:在施工过程中,需要进行灯光的调试和效果测试。

确保灯光的亮度、色彩和动态效果符合要求。

3.照明控制:根据演出的需要,设置照明的控制系统,并进行相应的编程。

确保照明的切换和调节可以实现预定的效果。

4.灯光安装:在施工时,需要按照安装要求和安全标准进行灯光的固定和布线。

确保灯具安装牢固和电路连接正常。

三、舞台音响专项施工方案:1.音响设备选择:根据演出场地大小和音响要求,选择适合的功率和覆盖范围的音响设备。

考虑到声音的质量和均衡,需要选用品质较好的音响产品。

2.音响布置:根据舞台设计和演出需求,合理布置音响设备。

确保声音的均衡和覆盖范围合理。

在施工中,需要注意音箱的高度和角度调整,以及音响设备的连接和布线。

3.音响调试:在施工过程中,需要进行音响的调试和音质测试。

舞台机械系统设计方案--很好的方案

舞台机械系统设计方案--很好的方案

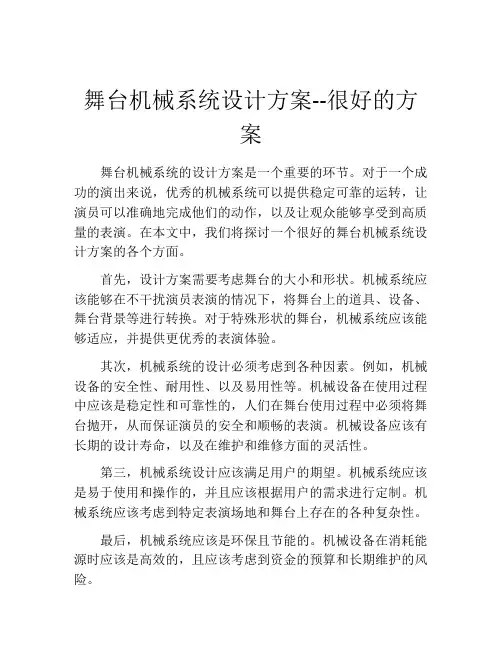

舞台机械系统设计方案--很好的方案舞台机械系统的设计方案是一个重要的环节。

对于一个成功的演出来说,优秀的机械系统可以提供稳定可靠的运转,让演员可以准确地完成他们的动作,以及让观众能够享受到高质量的表演。

在本文中,我们将探讨一个很好的舞台机械系统设计方案的各个方面。

首先,设计方案需要考虑舞台的大小和形状。

机械系统应该能够在不干扰演员表演的情况下,将舞台上的道具、设备、舞台背景等进行转换。

对于特殊形状的舞台,机械系统应该能够适应,并提供更优秀的表演体验。

其次,机械系统的设计必须考虑到各种因素。

例如,机械设备的安全性、耐用性、以及易用性等。

机械设备在使用过程中应该是稳定性和可靠性的,人们在舞台使用过程中必须将舞台抛开,从而保证演员的安全和顺畅的表演。

机械设备应该有长期的设计寿命,以及在维护和维修方面的灵活性。

第三,机械系统设计应该满足用户的期望。

机械系统应该是易于使用和操作的,并且应该根据用户的需求进行定制。

机械系统应该考虑到特定表演场地和舞台上存在的各种复杂性。

最后,机械系统应该是环保且节能的。

机械设备在消耗能源时应该是高效的,且应该考虑到资金的预算和长期维护的风险。

在总体设计后,具体需要专业的技术人员进行详细的分析和测试。

然后根据测试报告进行相应的优化调整,确保机械设备系统稳定可靠,达到设计预期的效果。

综上所述,一个很好的舞台机械系统设计方案应该考虑到舞台的大小和形状、机械设备的安全、耐用、易用性,满足用户的期望,以及高效节能的要求。

这样的设计方案可以帮助演员实现他们的表演想法,同时保证观众能够享受到高质量的表演,从而成为一次成功的演出。

会议室多媒体设计方案

会议室多媒体设计方案

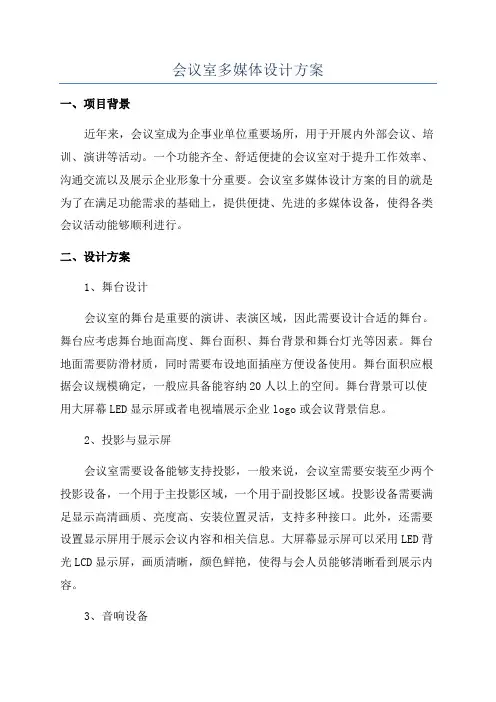

会议室多媒体设计方案一、项目背景近年来,会议室成为企事业单位重要场所,用于开展内外部会议、培训、演讲等活动。

一个功能齐全、舒适便捷的会议室对于提升工作效率、沟通交流以及展示企业形象十分重要。

会议室多媒体设计方案的目的就是为了在满足功能需求的基础上,提供便捷、先进的多媒体设备,使得各类会议活动能够顺利进行。

二、设计方案1、舞台设计会议室的舞台是重要的演讲、表演区域,因此需要设计合适的舞台。

舞台应考虑舞台地面高度、舞台面积、舞台背景和舞台灯光等因素。

舞台地面需要防滑材质,同时需要布设地面插座方便设备使用。

舞台面积应根据会议规模确定,一般应具备能容纳20人以上的空间。

舞台背景可以使用大屏幕LED显示屏或者电视墙展示企业logo或会议背景信息。

2、投影与显示屏会议室需要设备能够支持投影,一般来说,会议室需要安装至少两个投影设备,一个用于主投影区域,一个用于副投影区域。

投影设备需要满足显示高清画质、亮度高、安装位置灵活,支持多种接口。

此外,还需要设置显示屏用于展示会议内容和相关信息。

大屏幕显示屏可以采用LED背光LCD显示屏,画质清晰,颜色鲜艳,使得与会人员能够清晰看到展示内容。

3、音响设备会议室需要提供清晰的音响设备,以确保与会人员能够听到清晰的声音。

音响系统应该包括主音箱、副音箱和会场扩音器,可调节音量和音质。

此外,还需要设置无线麦克风和各种输入接口,以便接入其他设备进行讲话、讨论等。

4、智能控制系统为了方便使用和集中控制,会议室需要配置智能控制系统。

通过该系统,可以实现对投影设备、音响设备、照明设备、窗帘等的远程控制。

通过预设场景,可以一键操控会议室的各项设备,提高使用效率。

此外,智能控制系统还可以实现会议记录、会议纪要、会议预约等功能的管理。

5、网络连接会议室应该提供稳定可靠的网络连接,以支持参会人员进行在线浏览、文件共享以及在线视频会议等活动。

网络连接应覆盖整个会议室及周边区域,且拥有足够的带宽满足多人同时使用。

舞台机械系统设计方案

舞台机械系统设计方案

舞台机械系统设计方案一、前言临沂人民会堂舞台机械设备要求能够满足会议与文艺演出的要求。

舞台机械设备设计方案的原则是:技术先进成熟,安全可靠,经济,美观。

设备选型质量一流,运行平稳,噪声小,操作、爱护简便。

现将舞台机械设计方案,呈交业主,敬请业主及各位专家指导。

二、舞台机械设备设计差不多工艺条件临沂人民会堂舞台台口宽14.5米,高9米;主舞台深16米,宽19.8米,净空高9米;栅顶层上空设有滑轮层。

三、舞台机械设计内容依照甲方要求以及《剧场建筑设计规范》的要求,设置如下设备(即设计内容):1.电动平均收缩对开大幕 MH1.1 1套2.电动吊杆 MH1.2 24道3.电动灯光吊杆 MH1.3 10道4.电动对开二道幕机构 MH1.4各舞台机械设备的详细技术参数参见附表“多功能厅舞台机械设备技术性能表”,舞台机械设备布置参见附图“舞台设备布置图MH00.0/2-1、MH00.0/2-2”。

四、舞台机械设计依据1.甲方提出的设计要求;2.参照国内外同类型舞台设计成果;3.执行和参照的标准、规范如下:1)《钢结构设计规范》GBJ17-882)《剧场建筑设计规范》JGJ57-20003)《剧场舞台用大幕机械装置》ZBJ8007-894)《舞台和影视用吊杆装置》ZBJ80011-865)《起重机设计规范》GB38116)《起重机械安全规范》GB60677)《起重机试验规范和程序》GB59054.机件的通用要求除非另有规定,以下条款适用于我方所提供所有舞台机械设备,包括卷扬机、悬吊设备以及类似设备。

1)用于舞台机械工程系统的所有设备,都尽量采纳标准化部件及零件,采纳我方及制造厂商生产的标准产品。

在标准产品的某一项技术性能不能满足单项设备技术规范与要求的情形下,将采纳制造厂商改造或同意改造的标准产品。

2)设备所用的所有材料差不多上全新的,材料将符合有关标准并具有出厂检验及质量合格证。

不使用低于设计标准的材料。

3)设备零、部件的制造工艺差不多上高质量的,所有制造、机械加工、焊接、组装、布线、试验及其它工作,均由通过培训的,有体会的技术工人或专业人员承担完成。

酒店大型多功能厅舞台灯光音响及机械设备设计方案

酒店大型多功能厅舞台灯光音响及机械设备设计方案

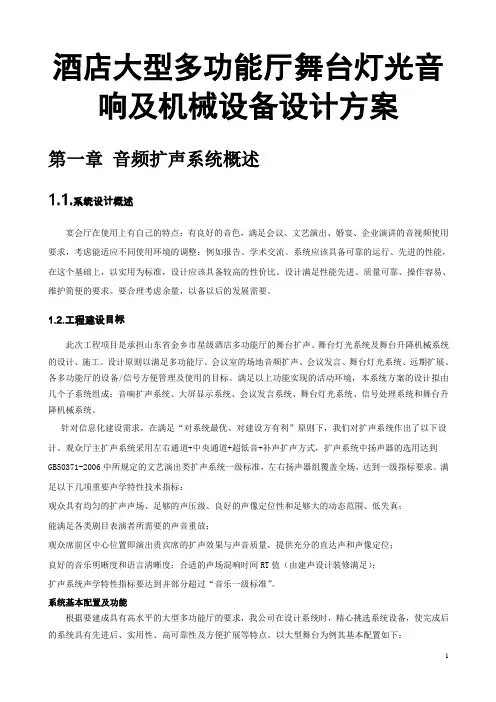

酒店大型多功能厅舞台灯光音响及机械设备设计方案第一章音频扩声系统概述1.1.系统设计概述宴会厅在使用上有自己的特点:有良好的音色,满足会议、文艺演出、婚宴、企业演讲的音视频使用要求,考虑能适应不同使用环境的调整:例如报告、学术交流。

系统应该具备可靠的运行、先进的性能,在这个基础上,以实用为标准,设计应该具备较高的性价比。

设计满足性能先进、质量可靠、操作容易、维护简便的要求。

要合理考虑余量,以备以后的发展需要。

1.2.工程建设目标此次工程项目是承担山东省金乡市星级酒店多功能厅的舞台扩声、舞台灯光系统及舞台升降机械系统的设计、施工。

设计原则以满足多功能厅、会议室的场地音频扩声、会议发言、舞台灯光系统、远期扩展、各多功能厅的设备/信号方便管理及使用的目标。

满足以上功能实现的活动环境,本系统方案的设计拟由几个子系统组成:音响扩声系统、大屏显示系统、会议发言系统、舞台灯光系统、信号处理系统和舞台升降机械系统。

针对信息化建设需求,在满足“对系统最优、对建设方有利”原则下,我们对扩声系统作出了以下设计。

观众厅主扩声系统采用左右通道+中央通道+超低音+补声扩声方式,扩声系统中扬声器的选用达到GB50371-2006中所规定的文艺演出类扩声系统一级标准,左右扬声器组覆盖全场,达到一级指标要求。

满足以下几项重要声学特性技术指标:观众具有均匀的扩声声场、足够的声压级、良好的声像定位性和足够大的动态范围、低失真;能满足各类剧目表演者所需要的声音重放;观众席前区中心位置即演出贵宾席的扩声效果与声音质量,提供充分的直达声和声像定位;良好的音乐明晰度和语言清晰度;合适的声场混响时间RT值(由建声设计装修满足);扩声系统声学特性指标要达到并部分超过“音乐一级标准”。

系统基本配置及功能根据要建成具有高水平的大型多功能厅的要求,我公司在设计系统时,精心挑选系统设备,使完成后的系统具有先进后、实用性、高可靠性及方便扩展等特点。

以大型舞台为例其基本配置如下:1.3. 700平方大型宴会厅(1)会议室设计1套大屏幕LED显示系统用于本报告厅的文档、图形、图像、影像信息等内容显示使用,能清晰演示所需的效果。

舞台机械安装工程方案

舞台机械安装工程方案

舞台机械安装工程方案一、项目概述随着现代舞台表演的技术和设备不断更新,舞台机械安装工程变得越来越重要。

舞台机械安装工程是指针对舞台表演场地的机械设备安装工作,包括但不限于舞台升降设备、灯光和音响设备等。

本文将以某个舞台表演场地的改造项目为例,详细介绍舞台机械安装工程的方案设计、施工步骤和安全措施。

二、方案设计1. 工程前期调研与设计在进行舞台机械安装工程之前,首先需要进行工程前期调研和设计。

通过对表演场地的现状进行调研,了解其结构和布局,确定需要安装的机械设备种类和数量。

同时,应该根据表演场地特点和表演需求进行机械设备的设计,保证机械设备安装后可满足表演活动的需求。

2. 设备选型和采购根据前期设计方案,进行设备选型和采购工作。

在选择机械设备时,要考虑设备的性能、质量、价格和售后服务等因素,确保选择到符合需求的设备。

3. 舞台机械设备安装根据设计方案和设备选型结果,进行机械设备的安装工作。

主要包括吊装设备和固定设备两个方面。

吊装设备主要包括舞台升降设备、大型灯光和音响设备等;固定设备主要包括灯光和音响设备的固定安装。

4. 测试和调试机械设备安装完成后,需要进行测试和调试工作。

测试工作主要包括机械设备的性能测试和安全性能测试;调试工作主要包括机械设备的连接和控制系统的调试等。

5. 安全监测和维护机械设备安装完成后,需要进行安全监测和维护工作。

定期检查设备的使用状态,及时发现和处理设备的安全隐患,保证机械设备的安全运行。

三、施工步骤1. 施工前准备在进行舞台机械安装工程之前,需要做好施工前的准备工作。

包括但不限于确定工程施工队伍和施工队伍的具体工作任务、分配材料和设备等。

2. 设备吊装根据安装方案,对吊装设备进行吊装工作。

在进行吊装工作之前,需要对吊装设备进行验收,包括材料的验收、设备的检查等。

吊装工作需要有专业人员进行操作,并严格按照吊装方案进行施工。

3. 设备固定在进行设备固定工作之前,需要对固定设备进行安装方案和设备的设计进行检查和确认。

最新会议中心舞台机械方案

最新会议中心舞台机械方案

会议中心舞台机械方案会议中心机械方案会展中心不仅作为会议场所,而且从功能上要尽可能有多样性。

既要满足专业演出的需要,还要满足各类会议、电视拍摄录像及现场直播的功能要求。

我公司专业设计、生产、安装舞台设备,根据专业需要、时代要求、功能特点,我们对舞台设备的配置做如下设计方案供领导参考。

舞台机械系统设计方案台上机械是在舞台台面以上,其下方允许人员长期停留的,为舞台灯光、布景、幕布及表演区域的分割提供操作载体的悬吊机械设备。

(一)台上机械的基本类型一般地,舞台内从台口线到天幕分布着以下几种机械设备:大幕机、幕类吊杆、二道幕机、灯光吊杆等。

前沿幕、大幕机、分布于舞台台口区域,大约占去舞台进深2m左右;边沿幕杆、灯光吊杆按表演区景区、天幕区的划分排布,景区进深一般为2m—3m;景物吊杆一般分布于各个景区,均匀排布,间距最小不超过250mm。

此外,舞台的天幕灯区分布着2—3道灯光吊杆,距天幕距离约为3m—4m,天幕框也可以用幕布吊杆悬吊,作上下升降运动。

(二)台上机械的技术特点由于台上机械设备大多为悬挂设备,平时使用时,人员在其下方停留时间长,所以台上机械的安全性尤为重要;其次,台上机械的动力机构及中间传动滑轮安装于两侧天桥或是栅顶,机械设备的运动易引起舞台空间的共振,所以台上机械的振动和噪声也应得以控制。

鉴于以上两点,台上机械有着它特殊的技术要求,具体说来,主要有以下几点:1、悬吊部件。

(与承受悬吊负荷的机器相连的部件,如钢丝绳、链条)在设计中的安全系数不低于10,单股钢丝绳额定强度必须不小1100N/mm2。

2、丝绳在卷进饶出滑轮或是卷筒时,钢丝绳与绳槽的方向线偏角不小超过2。

3、滑轮名义直径(钢丝绳实际中心之间的距离)必须不小于钢丝绳直径的20倍;滑轮必须带有可靠的防脱槽的机构。

4、对于利用摩擦驱动的对重曳引方式来说,曳引轮的名义直径(钢丝绳缠绕一圈绳实际中心之间的距离)必须不小于钢丝绳直径的40倍,曳引轮绳槽的形状推荐使用当量摩擦系数较大的带切口的楔行槽。

会议室多媒体设计方案

会议室多媒体设计方案
1000
1000
7
前置灯光组930mm
2组
750
1500
后置灯光(双头双蓝)
1部
1200
1200
后置灯光(激光灯)
1部
650
650
泡泡机
1台
400
400
19950
会议室多媒体设计方案
1、视频设备:
为达到教学演示、视频播放、电影放映、会议背景等功能。建议采用150寸幕布(约3。0*2.4米)一块配高清达1280*800分辨率的投影仪一台,即可完美支持公司的视频方面需求。
2、声音设备:
为满足会议、K歌、3D环绕立体声的需求.建议采用专业功放一台配四个专业音箱。即可实现环绕立体音效的需求。
3、灯光设备:
为满足会议与娱乐双重并存需求,建议采用前台射灯一排,后墙角两组镭射舞台灯。
工程预算
序号
品名规格数量单价金额1150寸电动幕布
1套
800
800
2
1280高清投影仪
1台
7700
7700
3
3D环绕功放机
1台
1850
1850
4
专业音箱
4个
850
3400
5
无线话筒
1拖4
1450
1450
6
音视频线材及安装费用

舞台机械系统设计方案很好的方案

舞台机械系统设计方案很好的方案

舞台机械系统设计方案很好的方案舞台机械系统设计方案是一个非常重要的环节,它直接影响到整个演出效果的质量。

因此,一份好的舞台机械系统设计方案至关重要。

下面,就来探讨一下什么是好的舞台机械系统设计方案。

一、合理的结构安排在设计舞台机械系统时,首先需要考虑的是结构安排,必须是合理的。

舞台机械系统中包含的大部分设备都是非常贵重的,因此要在设计方案中充分考虑机械系统的支撑和安装问题。

对于具体的设备和悬挂位置的选择,要根据场地的实际情况,以及演出需要的氛围和效果进行考虑,使得每一个设备都能够发挥出最优化的效果。

二、保证运行的稳定性和安全性对于舞台机械系统来说,运行的稳定性和安全性直接影响演出效果。

因此在设计方案时,需要充分考虑运行时的各种情况,比如稳定性、可靠性、安全性等。

要做到在日常的使用中,达到较为稳定的运行,在使用过程中尽可能的减少故障和损坏,从而保障演出的顺利进行。

三、自动化控制现代的科技发展,为舞台机械系统的控制带来了更为先进的技术手段。

一体化的控制系统是现代舞台机械系统的一个趋势,自动化控制是其核心。

在设计方案中,要重点考虑自动化控制的方案。

一方面是自动化控制可使得机械系统运转更加精确,另一方面对于人工交互用户体验也更好。

不仅如此,合理的设计还能够降低管理和运维的难度,提高数据聚合和处理的速度。

四、可调式设计在设计时,我们要尽可能的考虑可调制的设计方案,因为在实际运行或演出的过程中,可能会针对场地和演出效果进行更改或调整。

如果机械系统没有可调制的设计,就会比较麻烦进行相应的调整。

总的来说,好的舞台机械系统设计方案需要考虑的因素是很多的,要兼顾安全、稳定、自动化、可调性等多个方面。

只有这样才能够保证演出效果的顺利进行。

所以,舞台机械系统设计方案的制定是一个复杂的过程,需要深入全面的调研与分析以及一流的工程师团队,才能达到最佳的效果。

报告厅、多媒体会议室舞台机械方案

报告厅、多媒体会议室舞台机械方案

武警报告厅舞台机械幕布设计技术方案武警报告厅舞台机械、幕布系统设计说明舞台机械系统根据建筑图纸、相关标准及会议的需要,鉴于报告厅的实际情况,在设计载荷允许的围,在舞台上放设置与实际建筑相适应的机械设备,尽量满足会议和中小型文艺演出需要。

机械设备采用国产著名品牌,以保证设备安全、可靠。

根据剧场的实际情况和使用情况合理布置电动吊杆,其中电动吊杆12道,每根吊杆承重400Kg;灯光吊杆8道,每根吊杆承重600Kg,来进行设计。

一、设计依据《镜框台口箱型舞台的基本要求》《剧场设备配重规》(舞台机械部分)《剧场建筑设计规》JGJ57—2000《建筑设计防火规》GBJ16—87(1997年板),《舞台影视用吊杆装置》ZBJ8011—88《剧场舞台用大幕机械装置》ZBJ80017—89《舞台电动单点吊机》WH/T0102—1996《钢结构设计规》GB17—1988《起重机设计规》GB3811《起重机机械安全规》GB6067《起重机械验收规和程序》GB5906《供配电系统设计规》GB50052—1995《低压配电设计规》GB50054—1995《通用用电设备配电设计规》GB50055—1993《电力装置的绝电保护和自动装置设计规》GB50062—1992《电力工程电缆的设计规》GB50217—1994《接地装置施工及验收规》GB50160—1992《电缆线路施工及验收规》GB50168—1992《电气装置安装工程施工及验收规》GBJ232二. 设计概述舞台机械作为一种非常专业的领域,非常讲究工艺设计和技术要求。

以确保设备功能的完美以及使用的安全和可靠。

建筑设计必须为舞台设计提供足够的空间尺度,满足台上机械布置。

同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。

舞台机械设计不仅要满足舞美及舞台其它设备的布置要求,而且还要满足所有舞台设备的安装、检修、操作等使用要求。

本方案中舞台台上机械主要要由根据甲方提示:电动吊杆、数字变频拉幕机、电动变频二幕。

报告厅、多媒体会议室舞台机械方案

报告厅、多媒体会议室舞台机械方案

武警报告厅舞台机械幕布设计技术方案武警报告厅舞台机械、幕布系统设计说明舞台机械系统根据建筑图纸、相关标准及会议的需要,鉴于报告厅的实际情况,在设计载荷允许的范围内,在舞台上放设置与实际建筑相适应的机械设备,尽量满足会议和中小型文艺演出需要。

机械设备采用国产著名品牌,以保证设备安全、可靠。

根据剧场的实际情况和使用情况合理布置电动吊杆,其中电动吊杆12道,每根吊杆承重400Kg;灯光吊杆8道,每根吊杆承重600Kg,来进行设计。

一、设计依据《镜框台口箱型舞台的基本要求》《剧场设备配重规范》(舞台机械部分)《剧场建筑设计规范》JGJ57—2000《建筑设计防火规范》GBJ16—87(1997年板),《舞台影视用吊杆装置》ZBJ8011—88《剧场舞台用大幕机械装置》ZBJ80017—89《舞台电动单点吊机》WH/T0102—1996《钢结构设计规范》GB17—1988《起重机设计规范》GB3811《起重机机械安全规范》GB6067《起重机械验收规范和程序》GB5906《供配电系统设计规范》GB50052—1995《低压配电设计规范》GB50054—1995《通用用电设备配电设计规范》GB50055—1993《电力装置的绝电保护和自动装置设计规范》GB50062—1992《电力工程电缆的设计规范》GB50217—1994《接地装置施工及验收规范》GB50160—1992《电缆线路施工及验收规范》GB50168—1992《电气装置安装工程施工及验收规范》GBJ232二. 设计概述舞台机械作为一种非常专业的领域,非常讲究工艺设计和技术要求。

以确保设备功能的完美以及使用的安全和可靠。

建筑设计必须为舞台设计提供足够的空间尺度,满足台上机械布置。

同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。

舞台机械设计不仅要满足舞美及舞台其它设备的布置要求,而且还要满足所有舞台设备的安装、检修、操作等使用要求。

本方案中舞台台上机械主要要由根据甲方提示:电动吊杆、数字变频拉幕机、电动变频二幕。

舞台机械实施方案

舞台机械实施方案

舞台机械实施方案一、前言。

舞台机械是现代舞台演出中不可或缺的一部分,它能够为舞台表演提供丰富多彩的视觉效果,为演出增添无限魅力。

因此,设计和实施舞台机械方案显得尤为重要。

本文将就舞台机械实施方案进行详细介绍,以期为相关从业人员提供参考。

二、舞台机械实施方案。

1. 确定需求。

在实施舞台机械方案之前,首先需要明确演出的需求。

这包括演出的主题、场景、人物角色等方面,以及对舞台机械的具体要求。

只有明确了需求,才能有针对性地进行方案设计和实施。

2. 设计方案。

根据演出需求,进行舞台机械的设计方案。

设计方案包括机械结构、控制系统、动作设计等内容。

在设计方案时,需要考虑机械的稳定性、安全性和实用性,同时要充分考虑演出效果,确保舞台机械能够完美地配合演出。

3. 材料采购。

根据设计方案,进行相关材料的采购工作。

在采购材料时,需要考虑材料的质量、规格和数量,确保能够满足舞台机械的制作需要。

4. 制作与调试。

根据设计方案和采购的材料,进行舞台机械的制作工作。

制作过程中需要严格按照设计要求进行,确保机械的质量和性能。

制作完成后,需要进行机械的调试工作,确保机械的运行稳定和动作准确。

5. 安装与排练。

完成舞台机械的制作和调试后,进行机械的安装工作。

安装过程中需要注意安全,确保机械的稳定性和可靠性。

安装完成后,需要进行相关排练工作,确保舞台机械能够完美地配合演出。

6. 演出运行。

在演出过程中,需要对舞台机械进行运行和维护工作。

运行过程中需要严格按照操作规程进行,确保机械的安全运行。

同时需要定期对机械进行维护和保养,延长机械的使用寿命。

三、总结。

舞台机械的实施方案是一个复杂而又重要的工作,它直接关系到演出的效果和安全。

因此,在实施舞台机械方案时,需要充分考虑演出需求,设计合理的方案,严格执行各项工作,确保机械的质量和性能。

希望本文能够为相关从业人员提供一定的参考,使舞台机械的实施工作更加顺利和成功。

舞台机械、灯光音响项目施工方案

舞台机械、灯光音响项目施工方案

舞台机械、灯光音响项目施工方案(1)工程实施组织准备1)施工进场准备1.1.制定施工原则根据我公司以往在工程施工管理上的成功经验及按照业主、总包单位的有关要求,制定施工原则及标准如下:1.安全施工的原则所有人员应遵守工程建设安全生产管理规定,严格按照安全标准组织施工,并随时接受行业安全检查人员依法实施的监督检查,采取必要的安全防护措施,消除事故隐患。

对施工人员不断进行安全教育,将安全施工规范及条例落实到实处,并建立良好的实施、监督和教育体系,充分保证系统施工的安全。

特别是在动力设备、输电线路、地下管道、易燃易爆地段的施工,施工开始前应向技术、安全负责人提出安全防护措施,经认可后方可施工。

2.可靠性的原则作为现代会议系统工程,其功能越来越强大,同时也越来越系统集成化,这意味着其具有更高的使用功能,同时也意味着如果系统出现故障,其所造成的各种混乱及损失也很大,因此,要求我们在工程施工过程中,时刻牢记系统可靠性为第一的这一原则,尽量将隐患排除。

如:减少缆线接点、加强系统网络的抗干扰、抗腐蚀、抗损坏(挤压、虫蛀等)的能力等等,确保系统的高质量和可靠性。

3.扩充灵活及更改方便的原则任何一座建筑在其完全竣工之前都不可能确定其最终的使用方式,而且随着具体情况的变化,其使用方式也将随之改变。

因此,在施工过程中,要充分考虑今后系统的更改和扩展要求,该预留管线及预埋件的地方一定要留,该设置扩充接口的地方一定要设,等等。

4.维护维修简便的原则为了今后系统维修的方便,在前期的施工中只有充分考虑到今后这方面的需要,才不至于造成今后系统维护的麻烦,才能使系统始终处于良好的工作状态。

1.2.技术交底在正式开工前,组织全体项目人员参加施工图纸的技术分析交底和现场勘察。

使全体人员熟悉和掌握施工图纸技术工艺要求和现场情况、施工步骤、质量要求,使施工人员做到心中有数,以便科学合理的施工,提高效率。

所有施工人员要结合自身工作特点写出工作职责计划。

多功能报告厅解决方案

多功能报告厅解决方案

多功能报告厅解决方案一、引言多功能报告厅是一个集会议、演讲、培训、展览等多种功能于一体的场所。

它的设计和建设需要考虑多个方面的要求,包括声音效果、灯光效果、舞台布置、设备配置等等。

本文将详细介绍多功能报告厅的解决方案,包括场地选择、设计要点、设备配置和运营管理等方面。

二、场地选择1. 场地面积:多功能报告厅的场地面积应根据预计的人数和活动类型来确定。

一般来说,每个人需要约1-2平方米的空间。

同时,还需要考虑到舞台、座位、设备等的摆放。

2. 场地位置:多功能报告厅最好位于交通便利、设施齐全的地方,方便参与者的到达和活动的进行。

3. 声学环境:场地的声学环境是多功能报告厅设计中非常重要的一个方面。

应选择具有良好的声学效果的场地,以确保演讲和音乐表演的质量。

三、设计要点1. 舞台设计:舞台是多功能报告厅的核心区域,应根据活动类型和预计的演出形式来设计。

舞台的大小、高度、背景布置等都需要考虑,以确保演出效果的最佳呈现。

2. 灯光设计:灯光是多功能报告厅的重要组成部分,能够为演出营造出不同的氛围。

灯光设计需要根据不同的演出类型和要求来确定,包括舞台照明、特殊效果灯光等。

3. 音响设计:音响系统是多功能报告厅的关键设备之一,能够提供清晰、高质量的声音效果。

音响设计需要考虑到场地的声学特点和参与者的听觉需求,包括扬声器的布置、音响调试等。

4. 座位设计:座位的设计要考虑到观众的视野和舒适度。

座位的布置应保证观众能够清晰地看到舞台,并且座椅的舒适度也需要考虑到长时间的使用。

四、设备配置1. 视频设备:多功能报告厅需要配置投影仪、大屏幕等视频设备,以便进行演示、展示等活动。

2. 音响设备:音响系统需要包括扬声器、调音台、话筒等设备,以确保音乐和演讲的声音效果。

3. 灯光设备:灯光设备包括舞台照明灯、特殊效果灯等,用于营造不同的演出氛围。

4. 舞台设备:舞台设备包括幕布、背景板、舞台机械等,用于支持演出的进行。

5. 会议设备:多功能报告厅还需要配置会议设备,如会议桌椅、投影仪、音响设备等,以满足会议需求。

多功能厅舞台机械设计

多功能厅舞台机械设计

多功能厅舞台机械设计关键词:多功能厅伸缩舞台舞台机械编写:北京德恩普舞台工程技术有限公司多功能厅分为以下三种:招待厅、贵宾接待厅、会议厅,系统采用设计为组合式,既不影响大厅美观,又方便灵活组合成声光像系统,既能满足各种现代化电子会议的使用所需功能,又能提供文化艺术演绎舞台。

多功能厅舞台机械设计,总结如下:一.多功能会议厅的分类及设备组成1.多功能厅分为以下三种:招待厅、贵宾接待厅、会议厅。

2.各厅的功用与施工设备的组成:1)招待厅是为举办招待会、宴会、舞会,以及茶话会设立的场所,因此扩声系统非常重要;一般方法是在吊顶内安装全频工程会议扬声器达到扩声目的;而在举办舞会及表演活动时为增加音响效果多是采用安装四个由全频音响组成扬声器完成该功能。

系统设备组成:调音台、均衡器、全频音箱、超低音音箱、功放、反馈音箱、卡座,分频器、反馈抑制器、效果器、压限器、麦克风等。

2)贵宾接待厅是担负接待贵宾和谈判的任务的场所。

因此在设计及产品选配时还需要考虑整体安装效果的美观。

技术指标要求达到贵宾接见厅混响时间为500HZ/ 0.7秒;谈判厅混响时间500 HZ/0.8秒,并且主扩声系统应配备全频工程音响组,使厅内发言者语气表达真实准确;该系统还应配有可录音的卡座以保证重要会议的录音功能。

系统设备组成:调音台、扩展器、反馈抑制器、均衡器、全频音箱、卡座。

3)会议厅是开会的场所,系统主要以扩声为主,因此在吊顶内加装全频工程系列扬声器,并做到可以达到其它一些基本功能简单应用(如背景音乐的播放)。

系统设备组成:调音台、反馈抑制器、全频音箱等。

注:上述系统设备之间的电器连接的选配应遵照国家标准《视听系统设备连接器施工》。

二.专业会议厅设计要求随着电脑技术的发展,多媒体、网络视频会议系统成为现代化信息交流的手段,设计人员根据满足现代化信息交流的需要进行方案设计;同时把已有的其他信号,如闭路电视信号,广播电视信号、网络会议信号等送入投影系统;并可以通过合理的布线连接把该厅的多媒体会议信号输送至网络出口,与指定地点通过双向网络电视会议进行交流。

舞台机械系统设计方案

舞台机械系统设计方案

舞台机械系统设计方案一、背景介绍在舞台表演中,舞台机械系统起着至关重要的作用。

它们能够帮助舞台上的演员实现各种实用的动作和效果,使整个表演更加生动和有趣。

本文将针对舞台机械系统的设计展开论述,以期为相关从业人员提供一些可行的设计方案和建议。

二、概述舞台机械系统设计的目标是在舞台表演中实现各种动作和特效,如场景变换、舞台升降、布景转换等。

因此,在设计机械系统时需要考虑以下几个关键因素:1. 功能需求:根据实际表演需要确定机械系统的功能需求,包括舞台场景的变换、布景道具的转换以及演员的升降等。

2. 结构设计:机械系统的结构设计需要依据功能需求,确定相应的传动装置、高低限位装置以及传感器等部件,并合理布局以保证机械系统的稳定性和安全性。

3. 控制系统:机械系统的控制系统应该能够精确控制机械部件的运行,同时兼顾安全性和稳定性。

可考虑使用PLC控制、动态控制器等设备,确保系统的可靠性和精确性。

4. 节能环保:在设计过程中,应该注重节能和环保要求,选择合适的材料和能源,以减少能耗和对环境的负面影响。

三、方案一:电动升降机器人该方案采用电动升降机器人设计,适用于在舞台表演中实现演员升降的功能。

1. 结构设计:由电动升降装置、控制器和传感器组成。

电动升降装置采用螺旋升降机构,并通过控制器精确控制高度。

传感器用于检测演员的位置和动作,以确保安全性。

2. 控制系统:采用PLC控制器进行控制,具有可靠性和稳定性。

演员可以通过设备上的按钮进行升降操作,同时设备也可以实现自动控制功能。

3. 安全性:设备配备了多重安全装置,如限位器、防坠装置等,以确保演员在升降过程中的安全。

4. 节能环保:采用低能耗电动机以及可再生能源供电,减少能耗,降低对环境的影响。

方案一的优点是结构简单、易于操作,并具备较好的安全性和节能环保性能。

四、方案二:舞台转台机械系统该方案适用于实现舞台布景的转换,能够快速、安全地实现不同场景的变换。

1. 结构设计:舞台转台机械系统由传动装置、防滑设备和控制系统组成。

舞台机械部分施工方案

舞台机械部分施工方案

舞台机械部分施工方案一、安装人员调配安装须实行项目法施工管理,要任用实践经验丰富和管理水平高的人员担任舞台机械安装安装主要负责人,负责组织、协调、控制和决策,对舞台安装各要素实施全过程的动态管理。

安装人员的配备:挑选有丰富施工经验和劳动技能的正式工和合同工,分工种组成作业班组,挑选技术过硬、思想素质好的正式职工带班,通过技术培训,使各岗位人员一岗多能。

安装人员岗位调配表分项子分项预估安装人员数管理人员管理、安装检查1人摆放安装{机械工}2人0.65米地洞升降台0.6米地洞激光打线1人控制工程师1人0.7倒立台摆放安装{机械工}2人控制工程师1人2.6米旋转平台摆放安装{机械工}4人控制工程师1人轨道滑车摆放安装{机械工}4人一组3组部件搬运部件搬运4人电气控制柜、布线制作接头7人共计人数:24人(有重叠)安装项目负责人要根据现场安装情况适时动态地调配安全人员。

二、施工顺序及施工进度为确保舞台机械安装工程与舞台安装工程、临时看台安装工程、桁架安装工程等密切配合,安装中要完成配合工作。

1、安装流程:场地放线、位置标点→位置摆放→初调→固定安装→微调平。

其中在位置摆放过程中地面必须水泥地面完全干燥硬化以及基本平整才能进场摆放位置,在舞台机械安装中与舞台板层配合。

{台下机械与舞台搭建配合交叉施工}。

1.1、台下部分a.场地放线、标点。

这步要安装前就把工作做好,不包含在安装时间内根据场地平面图及舞台机械位置点尺寸,用标志条将舞台机械区域边线及立柱位置点标出来,作好记号。

b.位置摆放施工方式:按照标好的记号将舞台机械放在制定的位置施工用时:c.整个流动舞台共有台下舞台机械7台件,固定安装、初调、调平d.安装初调施工方式:采用激光仪平尺,挪动舞台机械摆放位置,必须垂直水平于铝合金舞台平面,保证舞台机械纵向横向在同平面内;调整舞台机械底座调节螺栓,保证舞台机械高度基本一致。

施工用时:在铝合金舞台定好位的情况下,舞台机械进入指定位置需要初调,0.6米地洞舞台初调须花费60分钟,5台0.6米地洞舞台小计用时300分钟。

舞台机械系统设计方案

舞台机械系统设计方案

舞台机械系统设计方案舞台机械系统是指舞台上所有机械设备的集合。

它包括开通舞台,背景的打开和关闭,物体和演员的上升和下降等。

舞台机械系统的设计方案非常重要,因为一个好的方案可以提高工作效率,同时还可以保证演出节目的顺利进行。

首先,一个完整的舞台机械系统需要细致的设计方案。

这个系统需要能够满足各种不同类型的演出要求,并且还需要具备足够的安全保障。

在设计方案中,需要考虑到各种机械设备的使用频率,其移动速度以及承受力等因素。

其次,一个好的舞台机械系统需要有一个高效的控制系统。

这个控制系统可以通过编程方式实现,以确保演出的顺利进行。

同时,也需要考虑到演出现场的空间,以及演员和工作人员的安全问题。

在进行舞台机械系统设计方案的时候,需要考虑到所有可能出现的问题,以确保该系统能够完全符合演出要求。

例如,一个机械设备的错误操作或者故障可能会对演出产生严重的影响,这需要在设计中考虑到方案的优化。

舞台机械系统的设计方案还需要考虑到成本和可行性问题。

这个系统不仅需要实现功能,还需要在合理的成本范围内,并且需要在现有空间的基础上进行设计。

这需要对于可行性进行充分评估。

最后,可以总结出舞台机械系统设计方案应该遵循以下几个原则:1. 需要充分考虑演出的要求,确保舞台机械系统可以完全满足。

2. 需要以安全为第一原则,采用可靠的安全保障措施。

3. 控制系统需要高效稳定,程序需要可靠、简单易懂。

4. 设计方案需要遵循可行性和成本合理原则。

总的来说,一份好的舞台机械系统设计方案需要深入了解演出的要求,并且以安全和性能为优先考虑因素。

同时,详细的方案细节要求以及严密的验收措施也是必不可少的。

只有这样,才能保证演出的成功进行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

武警报告厅舞台机械幕布设计技术方案武警报告厅舞台机械、幕布系统设计说明舞台机械系统根据建筑图纸、相关标准及会议的需要,鉴于报告厅的实际情况,在设计载荷允许的范围内,在舞台上放设置与实际建筑相适应的机械设备,尽量满足会议和中小型文艺演出需要。

机械设备采用国产着名品牌,以保证设备安全、可靠。

根据剧场的实际情况和使用情况合理布置电动吊杆,其中电动吊杆12道,每根吊杆承重400Kg;灯光吊杆8道,每根吊杆承重600Kg,来进行设计。

一、设计依据《镜框台口箱型舞台的基本要求》《剧场设备配重规范》(舞台机械部分)《剧场建筑设计规范》JGJ57—2000《建筑设计防火规范》GBJ16—87(1997年板),《舞台影视用吊杆装置》ZBJ8011—88《剧场舞台用大幕机械装置》ZBJ80017—89《舞台电动单点吊机》WH/T0102—1996《钢结构设计规范》GB17—1988《起重机设计规范》GB3811《起重机机械安全规范》GB6067《起重机械验收规范和程序》GB5906《供配电系统设计规范》GB50052—1995《低压配电设计规范》GB50054—1995《通用用电设备配电设计规范》GB50055—1993《电力装置的绝电保护和自动装置设计规范》GB50062—1992《电力工程电缆的设计规范》GB50217—1994《接地装置施工及验收规范》GB50160—1992《电缆线路施工及验收规范》GB50168—1992《电气装置安装工程施工及验收规范》GBJ232二. 设计概述舞台机械作为一种非常专业的领域,非常讲究工艺设计和技术要求。

以确保设备功能的完美以及使用的安全和可靠。

建筑设计必须为舞台设计提供足够的空间尺度,满足台上机械布置。

同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。

舞台机械设计不仅要满足舞美及舞台其它设备的布置要求,而且还要满足所有舞台设备的安装、检修、操作等使用要求。

本方案中舞台台上机械主要要由根据甲方提示:电动吊杆、数字变频拉幕机、电动变频二幕。

综上所述,根据文化部关于电动吊杆颁发的有关规范结合该工程台口宽度、高度和主台宽度、进深、净高以及观众厅容量、使用功能及招标文件中的精神,本着方案的先进性、可行性、安全性,价格的合理性、可比性,就该活动中心舞台机械系统提出如下设计方案:1.安全保证舞台机械最重要的指标之一是安全可靠,所有种类的舞台机械都必须保证在任何时候是绝对安全可靠的。

这也是我们设计舞台机械设备的重要原则。

舞台机械的安全性指标主要包括设备安全,人身安全和电器安全等三个方面。

它们三者之间相互关联、相互影响,缺一不可。

、设备安全要减少设备的故障率和延长设备的使用寿命,这就要在零部件的设计选择上要有足够的系数;要有可靠的安全保护装置。

如机械设备应有有效的限位开关保护装置,设备运行停止时应有制动装置。

机械结构的刚度,一定要符合有关标准规范所要求的扭转刚度、横向刚度稳定性。

用于本舞台机械工程系统的所有设备,均尽量采用标准化部件及零件,采用制造厂商生产的标准产品。

在标准产品的某—项技术性能不能满足单项设备技术规范与要求的情况下,则采用制造厂商改造的或同意的改造标准产品。

设备所用的所有材料是全新的,材料符合有关标准并具有出厂检验质量合格证。

不得使用低于设计标准的材料。

机械和电气系统的设计均应使其所有零部件具有在额定值(额定负荷,额定速度)下工作的能力。

能在规定的速度范围内稳定运转,无冲击。

、人身安全这是我们设计设备的重要原则之一,一方面是机械设备对人身的安全问题,采用必要的防护装置。

另一方面是电气对人身的安全问题,按有关标准规定采用安全控制电压,可靠的接地措施,确保人身安全。

设备零、部件的制造工艺应是高质量的、所有制造、机械加工.焊接、组装、布线等其它工作,均严格按相关国家规范和操作程序进行。

、电气安全所有设备和装置均应满足相应的安全标准,保证用户在安全工作环境下使用和维修设备。

所有机械,电气控制系统具有故障自动保护的功能。

以保证机械和电气控制系统对人身的安全。

所有运行设备均设置紧急停车系统。

紧急停车系统应在操作台上和适当位置设置。

对于电气设备有过压、过流和接地保护。

三、设计内容舞台机械系统1、吊杆控制台WDK-21型吊杆控制台由电机控制和定位控制两部分组成。

定位控制台是集单控、集控、预选、定位与一体的多功能的、易操作的吊杆控制系统。

WDG-28型定位吊杆控制台在垂直方向有20个回路控制,水平方向有1个回路控制。

WDK-21型定位控制台的主要功能及特点:A:功能a:点控:可在控制台和电机柜上分别控制吊杆上行和下行,吊杆上行、下行均具有限位保护功能。

b:集控:可在WDK-21控制台上点控数道吊杆同时上行或下行,以及部分上行部分下行。

c:程序控制:根据演出曲目剧情,事先设定各场次吊杆运行状态操作时按一下集控按钮即可。

d:重复定位:可记忆吊杆运行位置,实现重复定位,定位误差为不大于±5mm。

e:预置定位:通过数显事先预置定位高度在预定位置自动定位。

B:特点:a:具有数字显示功能特点,可直观反应吊标位置,可通过数显来任意设定和改变定位高度,而不必通过彩排记忆吊杆定位高度。

并可配置模拟显示屏,反映各道吊杆在某一时刻的运行状态。

b:具有两套操作系统,即可在定位控制台上和电机柜上分别点控控制吊杆上行、下行。

以提高吊杆设备在演出过程中的使用可靠性。

c:上行具有两套保护措施,即控制部分的限位保护和电气部分的极限保护。

极限保护切断电机的主回路,提高了设备的使用安全性。

d:定位控制台在外型上与调音、调光台风格一致。

2、电动吊杆机吊杆是舞台悬挂幕布,灯具、布景的装置。

根据该工程招标文件的基本要求和舞台的实际进深,我们一共设计了20道电动吊杆,其中8道为灯光吊杆,12道景杆。

吊杆在舞台上空的平面布置,我们是根据该舞台的设计空间和吊杆数量来进行设计吊杆位置的。

在灯光吊杆和幕布吊杆之间我们留有不小于30cm距离,以防因灯具高温而引起幕布的自燃。

确保所有吊杆在行程中的安全。

吊杆的吊顶我们设计为四点式,选用景杆桁架平面式和复式灯杆三角式。

钢丝绳选用国际航空钢丝绳,以确保吊杆对人生的安全。

滑轮选用120mm内心带轴承的滑轮,并在滑轮的上方装有防钢丝绳脱槽的保护装置,以确保吊杆在承载运行过程中灵活、正常运行。

、电动灯杆:1)设置于主舞台上部,专用于吊挂灯具。

2)技术规格数量: 8道动力: 3KW电压:三相380V/50HZ驱动方式:卷扬驱动形式速度:0.15m/s荷载:600KG噪声:<50db(A)悬吊钢缆: 4.2mm航空钢丝绳连接:钢缆与框架之间通过花篮螺栓,钢丝套环,鸡心扣连接3)灯光吊杆的卷扬升降及保护装置与景杆要求相似,其杆体由三角架钢管制作,走线槽,收线筐,端子箱,插座等组成,其外形美观,做工精良4)灯杆排列于舞台上空,其安全性十分重要。

在设计中我们对各环节的安全系数进行了充分的考虑,设置了上,下行程限位开关和断主回路的极限保护开关,且封闭在一个箱体内,布置在外端,便于安装时接线,也很美观。

具体有下述部分组成:灯杆杆体传动系统:电动机,减速器,制动器,卷筒,还有滑轮组件,钢丝绳和配件等。

安全保护:具有上、下限位,冲顶断火保护装置,双制动。

在操作台(盘)上,有上升,下降,和紧急停车按钮。

、电动景杆1)设置于主舞台上部,用于提升景物或幕布,还可参与表演。

2)技术规格数量:12道动力: KW电压:三相380V/50HZ驱动方式:卷扬驱动形式速度:0.3 m/s荷载:400KG(含杆体)噪声:<50 db (A)悬吊钢缆: 4.2mm航空丝绳,单层缠绕连接:钢缆与框架之间通过花篮螺栓,钢丝套环,鸡心扣连接3)舞台吊杆由杆体,单,多绳滑轮组件及吊杆驱动装置组成。

景杆排列于舞台上空,其安全性十分重要。

在设计中我们对各环节的安全系数进行了充分的考虑,设置了上,下行程限位开关和断主回路的极限保护开关,且封闭在一个箱体内,布置在外端,便于安装时接线,也很美观。

具体有下述部分组成:景杆杆体传动系统:电动机,减速器,制动器,卷筒,还有滑轮组件,钢丝绳和配件等。

安全保护:具有上、下限位,冲顶断火保护装置,双制动。

在操作台(盘)上,有上升,下降,和紧急停车按钮。

、吊物与卷扬装置l、卷扬机联锁与受控:在所有卷扬机设备上,制动器与电动机电源均联锁、受控,以使制动器只能在电动机电源接通时才能松开,并保持有效控制负荷。

所有的设备都设计成一旦制动器没有得到适当控制而松开时,负载会保持静止或只以低速和控制的速度下降。

如果在下降中,电动机以断电而制动失灵,重物应减速为静止或以低速和控制速度下降。

2、卷筒组件电力驱动的卷筒彩单层卷绕卷筒。

单层卷绕卷筒的节圆直径应不小于钢丝绳直径的30倍。

卷筒用厚壁无缝钢管焊接并经精确机械加工而成。

绳槽的尺寸、间隙与所用钢绳规格相匹配,并符合相应的规范。

钢丝绳与卷筒均设排绳机构。

每一根缠绕在卷筒上钢丝绳至少有两个固定圈,在卷筒一端或另一钢绳起端至少有两面三刀圈绳槽的间隙。

钢丝绳的固定端在卷筒上有可靠、有效的固定(压板固定)。

带槽卷筒组件设置防止钢丝绳子在负荷或松弛状态下跳槽的装置。

. 3、滑轮所有滑轮的节圆直径不小于绳索直径的20倍。

在绳索转向<15°的滑轮组时,节圆直径可不小于绳索直径的20倍。

用于摩擦驱动的驱动滑轮,其节圆直径不小于钢绳直径的40倍。

滑轮采用优质材料制造,通常用钢制造或根据载荷、用途、速度等条件采用优质灰铸铁,或高强铸造尼龙及其它工程塑料制造。

滑轮绳槽表面应进行精加工,绳槽尺寸,深度及张角应符合规范。

滑轮及滑轮组均采用滚动轴承支撑,轴承使用适当尺寸,使系统在最大负荷下仍可由单人轻易操作。

转向滑轮的相对位置保证在任何情况下钢丝绳绕过转向滑轮的包角至少5°,滑轮出于钢丝绳的运动而旋转。

钢丝绳与滑轮的偏角不超过°。

钢丝绳到滑轮的基准线在安装中全部仔细检查。

4、钢丝绳规格:悬吊钢丝绳应为带有人造纤维芯的双向互捻不旋转软钢丝绳。

所有钢丝绳都按预拉状态供货。

所有钢丝绳都用热浸法或类似工艺镀锌保护。

预先检验:所有的钢丝绳均应分批测试,供货时应明确标出预切长度,并分配有分批检验证明。

现场处理:钢丝绳在安装期间不能以任何方式打结或损坏。

受损或变形的钢丝绳不予使用。

所有切断头都妥善处理。

安装:在设备的正常运转过程中,所有钢丝绳都不应在设备的固定或移动部分摩擦。

在有损坏或卡住有隐患的地方,均采取正确的防护措施。

用于悬吊或牵拉的活动钢丝绳均被防护好以保护人身安全。

安装完成后,我公司施工人员将特别检查所有钢丝绳的接头,以确保安全,牢固。

悬挂支撑:穿过顶栅的转向滑轮或在其它需要悬挂支撑的地方,钢丝绳均在滑轮上进行支撑。
