钢结构焊缝连接技术详解

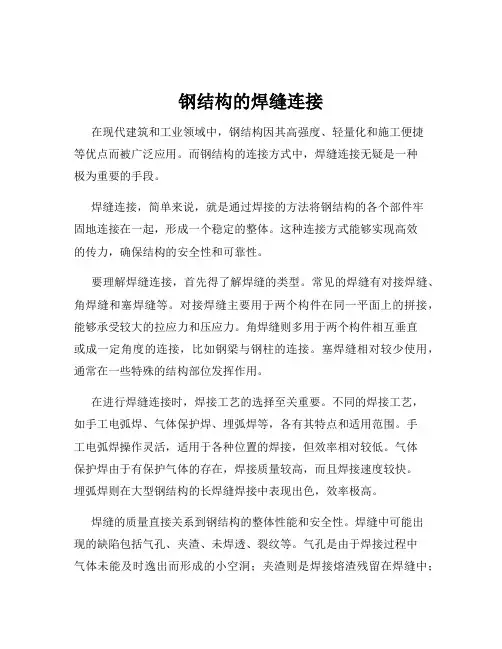

钢结构的焊缝连接
钢结构的焊缝连接在现代建筑和工业领域中，钢结构因其高强度、轻量化和施工便捷等优点而被广泛应用。
而钢结构的连接方式中，焊缝连接无疑是一种极为重要的手段。
焊缝连接，简单来说，就是通过焊接的方法将钢结构的各个部件牢固地连接在一起，形成一个稳定的整体。
这种连接方式能够实现高效的传力，确保结构的安全性和可靠性。
要理解焊缝连接，首先得了解焊缝的类型。
常见的焊缝有对接焊缝、角焊缝和塞焊缝等。
对接焊缝主要用于两个构件在同一平面上的拼接，能够承受较大的拉应力和压应力。
角焊缝则多用于两个构件相互垂直或成一定角度的连接，比如钢梁与钢柱的连接。
塞焊缝相对较少使用，通常在一些特殊的结构部位发挥作用。
在进行焊缝连接时，焊接工艺的选择至关重要。
不同的焊接工艺，如手工电弧焊、气体保护焊、埋弧焊等，各有其特点和适用范围。
手工电弧焊操作灵活，适用于各种位置的焊接，但效率相对较低。
气体保护焊由于有保护气体的存在，焊接质量较高，而且焊接速度较快。
埋弧焊则在大型钢结构的长焊缝焊接中表现出色，效率极高。
焊缝的质量直接关系到钢结构的整体性能和安全性。
焊缝中可能出现的缺陷包括气孔、夹渣、未焊透、裂纹等。
气孔是由于焊接过程中气体未能及时逸出而形成的小空洞；夹渣则是焊接熔渣残留在焊缝中；未焊透意味着焊缝根部没有完全熔合；而裂纹则是最为严重的缺陷之一，它会极大地削弱焊缝的强度和韧性。
为了确保焊缝质量，焊接前需要对焊件进行严格的清理，去除油污、铁锈等杂质。
焊接过程中，要控制好焊接参数，如电流、电压、焊接速度等。
焊接完成后，还需要进行无损检测，如超声波检测、射线检测等，及时发现并处理焊缝中的缺陷。
除了焊接工艺和质量控制，焊缝的设计也是不容忽视的环节。
焊缝的尺寸，包括焊缝的长度、宽度和厚度，需要根据所承受的荷载和结构的要求进行合理的计算和确定。
如果焊缝尺寸过小，可能无法承受设计荷载，导致结构失效；而焊缝尺寸过大，则会增加焊接成本，同时也可能导致焊接残余应力过大，影响结构的性能。
钢结构A-3.钢结构的连接(焊缝)PPT课件
分布。
直角角焊缝截面
2）有效截面上的应力状态
在外力作用下，直角角焊缝有效截面上有三个应力：
—正应力，与焊缝长度方向（面外垂直） ∥—剪应力，与焊缝长度方向（面内平行） —剪应力，与焊缝长度方向（面内垂直）
国际标准化组织（ISO）推荐 下式确定角焊缝的极限强度
d ∥
第三章 钢结构的连接
Connections
连接的类型 Connection types
钢结构是由各种构件连接而成。 常用的连接方法：
Welded Connections 焊接连接—对接焊缝、角焊缝 Bolted Connections 螺栓连接—普通螺栓、高强螺栓 Rivets 铆钉连接 Fasteners 紧固件连接
工省料，经济； 2 焊接结构密封性好，刚度大和整体性好； 3 可用于钢管间的Y形和T形复杂连接。
缺陷：在附近的主体金属中形成“热影响区”（大致5~6mm)，易导致材 质变脆；
焊缝易存在各种缺陷：
焊接残余应力、
焊接残余应变、 局部裂纹、
裂纹
焊瘤
烧穿 弧坑 气孔
咬边、气孔、夹渣、
母材被烧穿等。
夹渣
咬边
未熔合
施工要求：
《钢结构工程施工及验收规范》规定对焊缝施焊时，应在焊 缝的两端设置引弧板，引弧板将焊缝引出的长度：埋弧焊大于 50mm，手工电弧焊和气体保护焊大于20mm。
当设置引弧板有困难时，可不设引弧板，但焊缝长度等于实 际长度减去2t (t为焊件的较小厚度）。
焊接完毕，用气割将引弧板切除，并将焊件边缘修磨平整， 严禁用锤敲掉引弧板。
一般情况下，按一、二级焊缝质量要求时，且有引弧板，对接 焊缝的强度没有必要验算。

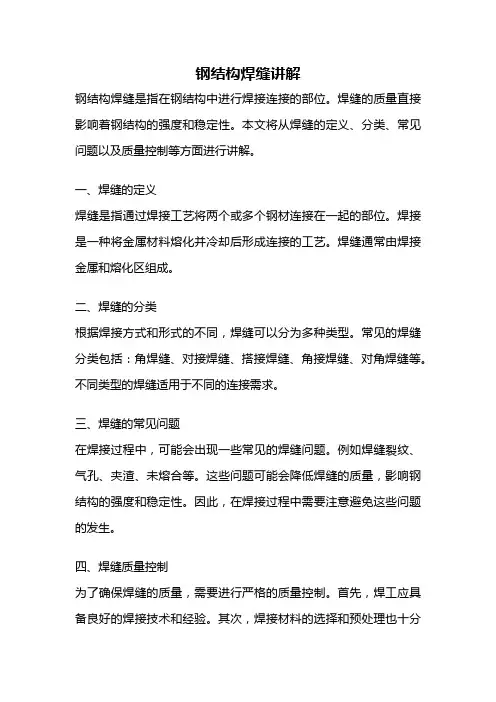

钢结构焊缝讲解
钢结构焊缝讲解钢结构焊缝是指在钢结构中进行焊接连接的部位。
焊缝的质量直接影响着钢结构的强度和稳定性。
本文将从焊缝的定义、分类、常见问题以及质量控制等方面进行讲解。
一、焊缝的定义焊缝是指通过焊接工艺将两个或多个钢材连接在一起的部位。
焊接是一种将金属材料熔化并冷却后形成连接的工艺。
焊缝通常由焊接金属和熔化区组成。
二、焊缝的分类根据焊接方式和形式的不同，焊缝可以分为多种类型。
常见的焊缝分类包括：角焊缝、对接焊缝、搭接焊缝、角接焊缝、对角焊缝等。
不同类型的焊缝适用于不同的连接需求。
三、焊缝的常见问题在焊接过程中，可能会出现一些常见的焊缝问题。
例如焊缝裂纹、气孔、夹渣、未熔合等。
这些问题可能会降低焊缝的质量，影响钢结构的强度和稳定性。
因此，在焊接过程中需要注意避免这些问题的发生。
四、焊缝质量控制为了确保焊缝的质量，需要进行严格的质量控制。
首先，焊工应具备良好的焊接技术和经验。
其次，焊接材料的选择和预处理也十分重要。
此外，焊接过程中的温度、焊接速度、焊接电流等参数的控制也是关键。
最后，对焊缝进行非破坏性检测和力学性能测试，以确保焊缝的质量符合要求。
总结：钢结构焊缝是钢结构中进行焊接连接的部位。
焊缝的质量直接影响着钢结构的强度和稳定性。
本文从焊缝的定义、分类、常见问题以及质量控制等方面进行了讲解。
在焊接过程中，需要注意避免焊缝裂纹、气孔、夹渣、未熔合等问题的发生。
通过严格的质量控制，可以确保焊缝的质量符合要求。
只有焊缝质量良好，才能保证钢结构的安全可靠。

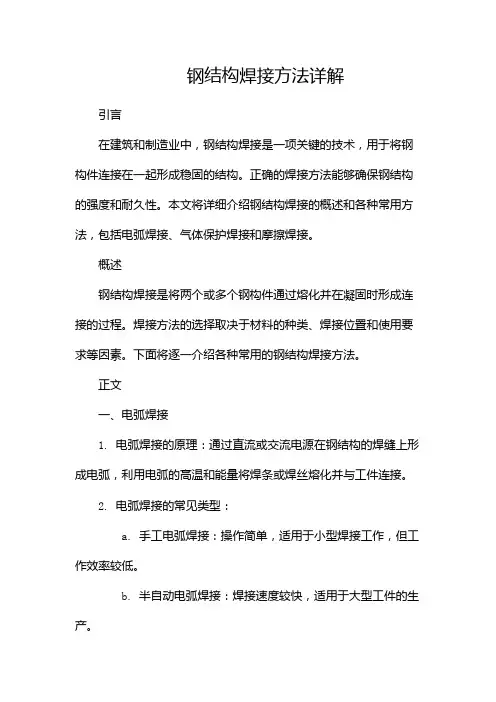

钢结构焊接方法详解
钢结构焊接方法详解引言在建筑和制造业中，钢结构焊接是一项关键的技术，用于将钢构件连接在一起形成稳固的结构。
正确的焊接方法能够确保钢结构的强度和耐久性。
本文将详细介绍钢结构焊接的概述和各种常用方法，包括电弧焊接、气体保护焊接和摩擦焊接。
概述钢结构焊接是将两个或多个钢构件通过熔化并在凝固时形成连接的过程。
焊接方法的选择取决于材料的种类、焊接位置和使用要求等因素。
下面将逐一介绍各种常用的钢结构焊接方法。
正文一、电弧焊接1. 电弧焊接的原理：通过直流或交流电源在钢结构的焊缝上形成电弧，利用电弧的高温和能量将焊条或焊丝熔化并与工件连接。
2. 电弧焊接的常见类型：a. 手工电弧焊接：操作简单，适用于小型焊接工作，但工作效率较低。
b. 半自动电弧焊接：焊接速度较快，适用于大型工件的生产。
c. 自动电弧焊接：利用焊接机器人进行焊接，精度高，适用于复杂的焊接任务。
3. 电弧焊接的优势和应用领域：灵活性强，可以焊接各种形状的结构，广泛应用于建筑、船舶和桥梁等领域。
二、气体保护焊接1. 气体保护焊接的原理：在焊接过程中，通过在焊接区域提供惰性气体，以保护熔融池和焊缝免受氧气和其他大气成分的影响。
2. 气体保护焊接的常见类型：a. 氩弧焊接：使用纯氩或氩和氩-氦混合气体作为保护气体，适用于焊接不锈钢和铝合金等材料。
b. 氩气焊接：在焊接过程中只使用氩气，适用于焊接铜等材料。
3. 气体保护焊接的优势和应用领域：焊缝质量高，适用于高要求的结构焊接，如飞机制造和化工设备。
三、摩擦焊接1. 摩擦焊接的原理：通过施加外力和旋转运动，在钢板接触面上产生摩擦热，使接触面熔化并形成连接。
2. 摩擦焊接的常见类型：a. 摩擦搅拌焊接：将两个钢板通过摩擦搅拌依次连接，适用于焊接高强度和高塑性材料。
b. 摩擦焊接轧辊：利用旋转摩擦产生的热量，将钢板辊制连接，适用于焊接较厚的钢板。
3. 摩擦焊接的优势和应用领域：无需添加焊条或气体，无焊缝，焊接速度快，适用于铝合金和镁合金等材料。
钢结构焊缝连接技术详解
钢结构焊缝连接技术详解焊接连接在工程中的利用率比较高，基本所有的钢结构构件都可以改采这种所有方法。
今天就为您具体说明，希望对您有所设法。
焊缝连接是钢筋连接节点的一种连接接缝方式，采用这种交汇点方法时，钢结构不仅对钢结构结构的要求少，而且结构设计也简单，不会因为焊缝的存在而削弱截面强度，结构整体不会发生大的变形，刚度也比较强。
在焊接管道的投资过程中，采用这种方法能够保证结构的密闭性，实现自动化操作。
焊接连接与其他连接方法相比更为经济，其如前所述操作过程也已然实现了自动化。
但是，这种连接方法的弱点也比较缺点明显。
由于局部受热，钢材的化学构造有所变化，许多金属元素的含量也锕系元素发生了变化，导致结构容易受到塑性在结构上破坏。
在施工过程中，钻孔要保证焊接后端口处没有裂缝。
因为裂缝的存在会使节点承受较大的力而产生捷伊裂缝，它会沿着之前急速的裂缝迅速蔓延。
在焊接的过程中，加热、散热不均匀，残余应力和残余应变的存在都会导致结构受到荷载时断裂。
焊接方法主要有4种：①手工电弧焊。
利用电弧产生的3000℃的高温将涂有药皮的、与焊件钢材相似的焊条滴落生铁在熔池中。
药皮的作用是保护焊缝，降低焊缝的脆性。
这种焊法很难控制，对工头的操作水平也有很高的要求。
②埋弧焊有自动和半自动2种操作方式，其生产效率高，所形成的焊缝结构均匀，力学性能好。
焊接时间越短，残余应变和残余熔体对焊缝的影响就越小。
与手工电弧焊相比，这种焊接方法装配激光，埋弧焊中所没有药皮，而是多了焊剂。
因为电弧埋在焊剂的下面，热量集中，所以，多将其用于很厚杆件的焊接工程中。
③气体保护焊与埋气相色谱仪相反，它适用于一些比较薄、比较小的焊件。
在焊接过程中，它用气体的保护代替了药皮，将焊缝与有害气体隔绝起来，而且焊缝熔化区内并没有熔渣，施工人员可以清晰地看到焊缝的形成过程。
④电阻焊主要运用的中曾是电流在电阻中产生的热量，用热量熔化金属，再利用外界传递的压力完成焊接工作。
钢结构的焊缝连接
钢结构的焊缝连接在现代建筑和工业领域中，钢结构凭借其高强度、轻量化和施工便捷等优点，得到了广泛的应用。
而焊缝连接作为钢结构中一种重要的连接方式，对于保证钢结构的整体性能和安全性起着至关重要的作用。
焊缝连接，简单来说，就是通过焊接工艺将两个或多个钢结构部件连接在一起，形成一个整体。
这种连接方式能够有效地传递荷载和应力，使钢结构具有良好的稳定性和承载能力。
要实现可靠的焊缝连接，首先需要选择合适的焊接方法。
常见的焊接方法包括手工电弧焊、气体保护焊、埋弧焊等。
手工电弧焊是一种较为传统的焊接方法，操作简单，但效率相对较低，适用于一些小型和不太复杂的钢结构焊接。
气体保护焊则利用气体来保护焊接区域，防止氧化，焊接质量较高，且效率也不错，在钢结构中应用广泛。
埋弧焊通常用于大型钢结构的焊接，其焊接速度快，焊缝质量稳定。
在进行焊缝连接之前，还需要对钢结构部件的连接面进行预处理。
这包括清除表面的油污、铁锈、氧化皮等杂质，以确保焊接质量。
如果连接面不清洁，会在焊接过程中产生气孔、夹渣等缺陷，严重影响焊缝的强度和密封性。
焊缝的形式也是多种多样的，常见的有对接焊缝、角焊缝和T 型焊缝等。
对接焊缝主要用于两个部件在同一平面上的连接，能够承受较大的拉应力和压应力。
角焊缝则常用于两个部件相互垂直的连接，如钢梁与钢柱的连接。
T 型焊缝则是在 T 型接头处进行的焊接。
焊缝的尺寸和形状对于连接的强度和质量有着重要的影响。
焊缝的尺寸包括焊缝的宽度、高度和长度等。
一般来说，焊缝的尺寸需要根据钢结构所承受的荷载、部件的厚度等因素来确定。
如果焊缝尺寸过小，可能无法承受设计荷载，导致焊缝开裂；而焊缝尺寸过大，则会增加焊接成本，并且可能会引起较大的焊接变形。
焊接过程中的工艺参数，如焊接电流、电压、焊接速度等，也需要严格控制。
焊接电流过大，容易导致焊缝烧穿或产生过大的焊接变形；焊接电流过小，则会造成焊缝未焊透或夹渣等缺陷。
焊接电压和焊接速度也需要与焊接电流相匹配，以保证焊缝的质量。
钢结构的焊接连接
课程辅导材料二钢结构的焊接连接钢结构的连接方法可分为焊缝连接、螺栓连接和铆钉连接三种。
焊接连接是现代钢结构最主要的连接方法。
它的优点是：（1）焊件间可直接相连，构造简单，制作加工方便；（2）不削弱截面，用料经济；（3）连接的密闭性好，结构刚度大；（4）可实现自动化操作，提高焊接结构的质量。
缺点是：（1）在焊缝附近的热影响区内，钢材的材质变脆；（2）焊接残余应力和变形使受压构件承载力降低；（3）焊接结构对裂纹很敏感，低温时冷脆的问题较为突出。
一、焊缝的形式1．角焊缝图 1 直角角焊缝截面图 2 斜角角焊缝截面角焊缝按其截面形式可分为直角角焊缝和斜角角焊缝。
两焊脚边的夹角为90°的焊缝称为直角角焊缝，直角边边长h f称为角焊缝的焊脚尺寸，h e＝0.7h f为直角角焊缝的计算厚度。
斜角角焊缝常用于钢漏斗和钢管结构中。
对于夹角大于135°或小于60°的斜角角焊缝，不宜用作受力焊缝（钢管结构除外）。
2．对接焊缝对接焊缝的焊件常需加工成坡口，故又叫坡口焊缝。
焊缝金属填充在坡口内，所以对接焊缝是被连接件的组成部分。
坡口形式与焊件厚度有关。
当焊件厚度很小（手工焊6mm ，埋弧焊10mm ）时，可用直边缝。
对于一般厚度（t=10～20mm ）的焊件可采用具有斜坡口的单边V 形或V 形焊缝。
斜坡口和离缝c 共同组成一个焊条能够运转的施焊空间，使焊缝易于焊透；钝边p 有托住熔化金属的作用。
对于较厚的焊件（t ＞20mm ），则采用U 形、K 形和X 形坡口。
对于V 形缝和U 形缝需对焊缝根部进行补焊。
对接焊缝坡口形式的选用，应根据板厚和施工条件按现行标准《建筑结构焊接规程》的要求进行。
凡T 形，十字形或角接接头的对接焊缝称之为对接与角接组合焊缝。
图3 对接焊缝的坡口形式3．焊缝质量检验《钢结构工程施工质量验收规范》规定焊缝按其检验方法和质量要求分为一级、二级和三级。
三级焊缝只要求对全部焊缝作外观检查且符合三级质量标准；一级、二级焊缝则除外观检查外，还要求一定数量的超声波检验并符合相应级别的质量标准。
钢结构的连接焊缝连接
焊缝形 式 1、按焊缝与受力方向的相对位置
正对接焊缝
斜对接焊缝
钢结构的连接焊缝连接
按
正对接焊缝：焊缝垂直于力线
受 对接焊缝
力 方
斜对接焊缝：焊缝倾斜于力线
向
划 分
正面角焊缝：焊缝垂直于力线 角焊缝 侧面角焊缝：焊缝平行于力线
斜角焊缝: 焊缝倾斜于力线
钢结构的连接焊缝连接
2、按施焊的位置 平焊、横焊、立焊及仰焊。 平焊(又称俯焊)施焊方便。 立焊和横焊要求焊工的操作水平比平焊高一些。 仰焊的操作条件最差，焊缝质量不易保证，因此应尽量 避免采用仰焊。
N
钢结构的连接焊缝连接
普通螺栓连接 普通螺栓分为A、B、C三级。 A与B级为精制螺栓，C级为粗制螺栓。 A级和B级螺栓材料性能等级则为5.6级或8.8级。 C级螺栓材料性能等级为4.6级或4.8级。
螺栓等级含义 a.b a:表示螺栓成品的抗拉强度不小于a×100N/mm2； b:表示螺栓成品的屈强比（屈服强度/抗拉强度）。 4.6：抗拉强度不小于400N/mm2；屈强比为0.6。
钢结构的连接焊缝连接
铆钉连接：通过铆钉穿过需连接件而将连接件连接的办法。
优点 塑性和韧性较好，传力可靠，质量易于检查，对主 体金属的材质质量要求低。 缺点 削弱截面，费钢费工，要求技工技术水平高，劳动 条件差。
钢结构的连接焊缝连接
螺栓连接：在被连接件上钻孔，装上螺杆、拧紧螺帽进 行连接，通过螺杆或连接件间的摩擦承受荷载，有普通 螺栓连接和高强度螺栓连接两种。
(3)重级工作制和起重量 Ｑ＞５０ｔ的中级工作制吊车梁 的腹板与上翼缘板之间以及吊车桁架上弦杆与节点板之间 的Ｔ形接头焊透的对接与角接组合焊缝，不应低于二级。
钢结构的连接焊缝
3.2 焊接方法和焊缝连接形式
3．2．2 焊缝连接形式及焊缝形式 3．2．2．1 焊缝连接形式
角焊缝的搭接连接：图3.4(c)所示为用角焊缝的搭接连接，特别
适用于不同厚度构件的连接。传力不均匀，材料较费，但构造简单， 施工方便，目前还广泛应用。
正面角焊缝受力状态：正面角焊缝(图3.13)受
力复杂，截面中的各面均存在正应力和剪应力，焊根 处存在着很严重的应力集中。一方面由于力线弯折， 另一方面由于在焊根处正好是两焊件接触面的端部， 相当于裂缝的尖端。正面角焊缝的破坏强度高于侧面 角焊缝，但塑性变形要差些。
3．3 角焊缝的构造与计算
3．3．1 角焊缝的形式和受力状态
3.2 焊接方法和焊缝连接形式
3．2．4 焊缝代号
当焊缝分布比较复杂或用上述标注方法不能 表达清楚时，在标注焊缝代号的同时，可在 图形上加栅线表示(图3.9)。
3．3 角焊缝的构造与计算（##）
3．3．1 角焊缝的形式和受力状态
1. 形式：
角焊缝按其与作用力的关系可分为：焊缝长度 方向与作用力垂直的正面角焊缝；焊缝长度方 向与作用力平行的侧面角焊缝以及斜焊缝。
3.2 焊接方法和焊缝连接形式
3．2．1 钢结构常用焊接方法 3．2．1．2 埋弧焊(自动或半自动)
特点：1）焊缝金属为焊剂所
覆盖，能对较细的焊丝采用大 电流。电弧热量集中，熔深大 ，适于厚板的焊接，具有高的 生产率。2）由于采用了自动控 或半自动控制化操作，焊接时 的工艺条件稳定，焊缝的化学 成分均匀，故形成的焊缝质量 好，焊件变形小。3）高焊速也 减小了热影响区的范围。4）但 埋弧焊对焊件边缘的装配精度( 如间隙)要求比手工焊高。 焊丝焊剂：埋弧焊所用焊丝和 焊剂应与主体金属强度相适应 ，即要求焊缝与主体金属等强 度。
4.1-4.5钢结构的焊缝连接-PPT精品文档
2.基本符号 表示焊缝的形状。
基本符号与基准线的相对位置是:
(1)如果焊缝在接头的箭头侧，基本符号应标在 基准线的实线侧;当不用虚线基准线时，应标 在实线的上方。 (2)如果焊缝在接头的非箭头侧，基本符号应标 在基准线的虚线侧;当不用虚线基准线时，应 标在实线基准线的下方。 (3)标双面对称焊缝时，基准线可只画实线一条。 (4)当为一单面的对接焊缝如V形焊缝、U形焊缝， 则箭头线应指向有坡口一侧。
工速度慢。
4.2 焊接方法
在钢结构的焊缝连接方法中，目前应用最多的是手
工电弧焊、自动(或半自动)埋弧焊和气体保护焊。
一.手工电弧焊
原理：利用电弧产生热量 熔化焊条和母材形 成焊缝。 电焊机：交流、直流。 直流电焊机，正极释放 的热量高于负极。正极 接于焊件，负极接于焊 条称为正接，反之为反 接。
二. 自动（或半自动）埋弧焊
送丝机
、、 、、 、、
焊剂漏斗
焊丝转盘
、 、 、
自动焊机
裸焊丝
、
焊丝的补给是自动的。 自动焊焊机的移动是自动 的，半自动焊焊机的移动 依靠人工。
、
熔渣
焊剂
、 、 、 、、 、、 、、 、 、
焊件
埋弧自动焊
1.焊丝的选择应与焊件等强度。 2.优缺点 优点：自动化程度高，焊接速度快，劳动强度低，焊 接质量好。 缺点：设备投资大，施工位置受限等。
3.辅助符号 表示焊缝表面形状的符号。
4.补充符号 为了说明焊缝的某些特征。
5.焊缝尺寸 (1)有关焊缝横截面的尺寸如角焊缝的焊 脚尺一寸hf等一律标在焊缝基本符号的 左侧。 (2)有关焊缝长度方向的尺寸如焊缝长度 等一律标在焊缝基本符号的右侧。 (3)对接焊缝的坡口角度、根部间隙等尺 寸标在焊缝基本符号的上侧或下侧。
03 钢结构的连接—角焊缝
03 钢结构的连接—角焊缝第一份范本：钢结构的连接—角焊缝一、引言在钢结构中，连接是其中一个最重要的组成部分。
角焊缝作为常见的连接方式，它具有一定的特点和应用场景。
本文将详细介绍钢结构中角焊缝的定义、分类、设计要求以及实施方法等相关内容。
二、角焊缝的定义角焊缝是指通过焊接将两个或多个钢构件连接在一起的连接方式。
角焊缝可以分为直角焊缝、斜角焊缝和曲角焊缝三种形式。
三、角焊缝的分类1. 直角焊缝直角焊缝是指两个钢构件垂直交会处通过焊接形成的连接。
直角焊缝常见于角钢连接、板材拼接等情况。
2. 斜角焊缝斜角焊缝是指两个钢构件呈倾斜角度焊接形成的连接。
斜角焊缝常见于屋面结构、斜撑连接等。
3. 曲角焊缝曲角焊缝是指两个钢构件的焊缝线跟随构件的曲线走向进行焊接形成的连接。
曲角焊缝常见于圆形或弧形结构的连接。
四、角焊缝的设计要求1. 焊缝尺寸：根据受力情况和焊接材料的规定，确定焊缝的尺寸和长度。
2. 焊接材料：选择合适的焊材，根据焊接工艺要求进行预热和焊接。
3. 焊接工艺：根据焊接材料和受力情况，选择适当的焊接工艺。
4. 焊缝准备：确保焊缝的准备工作完善，包括清洁焊接表面、严密焊接间隙等。
五、角焊缝的实施方法1. 准备工作：清洁焊接表面，将两个相连的钢构件准备好。
2. 焊接布置：确定焊接位置和方向，绘制焊缝布置图。
3. 焊接操作：按照焊接工艺要求进行焊接操作，包括预热、焊接、熔渣清除等。
4. 焊后处理：对焊接缺陷进行检查、校正和修补，进行复验，确保焊缝质量合格。
六、附件本文档涉及的附件详见附表1。
七、法律名词及注释1. 焊接工艺：指焊接过程中需要遵循的规范和规程。
2. 钢构件：指用钢材制作的构件，如钢梁、钢柱等。
第二份范本：钢结构的连接—角焊缝一、前言钢结构的连接技术在建筑工程中起着至关重要的作用。
角焊缝作为一种常见的连接方式，具有自身的特点和广泛的应用。
本文将详细介绍角焊缝的定义、分类、设计要求以及实施方法等相关内容。
培训钢结构的焊接连接
培训钢结构的焊接连接钢结构的焊接连接是钢结构建筑中非常重要的一环。
正确的焊接连接可以确保钢结构的稳固性和安全性，因此对焊接连接的培训是非常必要的。
本文将从焊接连接的基本原理、常见焊接方法以及焊接质量控制等方面进行介绍，总计1200字以上。
一、焊接连接的基本原理焊接连接是通过加热金属材料至熔化状态，并在冷却后形成永久连接的工艺。
焊接接头的质量和连接强度直接影响到整个结构的稳定性和安全性。
在焊接连接中，焊缝是关键因素之一、焊缝通常由母材和填充材料组成，填充材料通常是焊条或焊丝。
焊接过程中，填充材料会熔化并在接头处形成液态熔池，冷却后形成焊缝。
二、常见焊接方法1.电弧焊接电弧焊接是最常用的焊接方法之一，主要分为手工电弧焊和自动电弧焊。
手工电弧焊是工人使用手持电弧焊机进行焊接，适用于小型焊接任务。
自动电弧焊则是通过自动化设备进行焊接，适用于大型焊接项目。
2.气体保护焊接气体保护焊接是利用惰性气体（如氩气）或活性气体（如二氧化碳）来保护熔化池，以防止其与空气中的氧和水分发生反应。
这种焊接方法适用于焊接不锈钢、铝合金等材料。
3.子弧焊接子弧焊接是一种特殊的焊接方法，适用于焊接大型结构。
它使用多个焊条或电极进行焊接，在保证焊接速度的同时保持较高的质量。
4.点焊和螺柱焊接点焊是通过在接触面上施加电流进行焊接，适用于薄板的连接。
螺柱焊接则是通过在焊点上加热和加压来进行焊接，适用于焊接螺柱和其他螺纹连接件。
三、焊接质量控制为确保焊接连接的质量，有几个关键的控制要点需要遵循：1.材料选择：选择合适的焊接材料对焊接连接的质量至关重要。
应根据实际使用条件选择母材和填充材料，以确保焊接接头的强度和耐腐蚀性。
2.焊接工艺控制：焊接过程中的控制非常重要。
应根据具体的焊接需求，选择合适的焊接方法和参数，并控制熔化池的尺寸和形状，以确保焊接接头的强度和质量。
3.检测和评估：焊接完成后，应进行非破坏性检测和评估，以确保焊接接头的质量。
钢结构施工规范焊接与连接技术
钢结构施工规范焊接与连接技术钢结构在现代建筑中被广泛应用，它具有高强度、轻质化、节能环保等特点。
在钢结构的施工过程中，焊接与连接技术起着至关重要的作用。
本文将对钢结构施工规范中的焊接与连接技术进行详细介绍。
一、焊接技术1. 焊接准备在进行焊接操作之前，必须进行焊接准备工作。
首先，要对钢材进行质量检测，并按照设计要求进行分类和编号。
其次，要对焊缝进行预处理，包括除锈、防锈等工作。
还需检查焊接设备的可靠性和性能是否符合要求。
2. 焊接工艺选择选择适当的焊接工艺对焊接质量至关重要。
常见的焊接工艺包括手工电弧焊接、埋弧焊接和气体保护焊接等。
根据钢材的材质、焊接部位和设计要求等因素，选择合适的焊接工艺。
3. 焊接质量控制焊接质量是钢结构施工中的核心问题。
在焊接过程中，要控制焊接电流、电压等参数，确保焊缝的完整性和牢固性。
同时，还需进行焊后热处理，消除焊接应力，提高焊接接头的强度。
二、连接技术1. 螺栓连接螺栓连接是常用的钢结构连接技术之一。
在进行螺栓连接时，要选择适当的螺栓类型和规格，并按照设计要求进行安装。
连接时，要保证螺栓的预紧力，以提高连接的稳定性和可靠性。
2. 高强度螺栓连接对于承受较大荷载的连接部位，常采用高强度螺栓连接。
高强度螺栓的安装需要特殊工具和设备，操作过程需要严格按照施工规范进行。
连接后，要进行质量检查，确保连接的强度满足设计要求。
3. 紧固件连接除了螺栓连接外，还可以采用其他紧固件进行连接，如销钉、焊柱等。
这些紧固件的选择和安装同样需要严格按照规范进行，以确保连接部位的稳定性和可靠性。
三、安全与质量控制1. 安全注意事项钢结构施工的焊接与连接过程存在一定的安全风险，必须采取相应的安全措施。
施工人员必须佩戴合适的防护装备，如焊接面罩、防护手套等。
同时，要注意焊接作业环境的通风与防火，以保证施工的安全性。
2. 质量控制措施在钢结构的焊接与连接过程中，必须进行严格的质量控制。
对焊接工艺进行认真的评估和监控，对焊接材料进行质量检测，对焊接接头进行无损检测等，以保证焊接和连接质量的可靠性和稳定性。
钢结构连接(焊缝连接)
对接焊缝的计算计算原则
用计算 焊件的方法。I、II级等强不计算，仅计算III级焊缝
7 、部分焊透的对接焊缝 计算原则：按角焊缝计算
补充 ：焊接残余应力和残余变形
一、 焊接残余应力的分类和产生的原因
纵向残余应力
横向残余应力
厚度方向的残余应力
约束状态下的焊接应力
二、焊接残余应力的影响
构造要求 坡口形式
分为I形缝、V形缝、带钝边单边V形缝、带钝边V形缝 （也叫Y形缝）、带钝边U形缝、带钝边双单边V形缝和 双Y形缝等
（a）I形缝；（b）带钝边单边V形缝；（c）Y形缝
（d）带钝边U形缝；（e）带钝边双单边V形缝； （f）双Y形缝；（钝边单边V形缝和Y形缝
A
T rA ; J Ix Iy J
T Ax
T rAy J
T Ay
T rAx J
5、弯矩、剪力和轴心力共同作用
M A
M V N V N ; A ; A Ww he lw he lw
M N A A 2 V ( ) ( A ) 2 f f w f
对结构静力强度的影响
对结构刚度的影响
对压杆稳定的影响
对低温冷脆的影响
对疲劳强度的影响
三、 焊接残余变形
残余变形形式
残余变形形式
四、 减小焊接残余应力和焊接残余变形的方法
采取合理的施焊次序
施焊前加相反的预变形（图a、b） 焊前预热，焊后回火（图c）
五、 合理的焊缝设计
1、焊接位置要合理，布置应尽量对称于截面重心 2、焊缝尺寸要适当，采用较小的焊脚尺寸 3、焊缝不宜过分集中（图a） 4、应尽量避免三向焊缝交叉（图b） 5、考虑钢板分层问题（图c） 6、焊条易达到（图d） 7、避免仰焊
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构焊缝连接技术详解
焊接连接在工程中的利用率比较高，基本所有的钢结构构件都可以采用这种方法。
今天就为您具体说明，希望对您有所帮助。
焊缝连接是钢结构连接节点的一种连接方式，采用这种连接方法时，不仅对钢结构构造的要求少，而且施工工艺也简单，不会因为焊缝的存在而削弱截面强度，结构整体不会发生大的变形，刚度也比较强。
在焊接管道的过程中，采用这种方法能够保证结构的密闭性，实现自动化操作。
焊接连接与其他连接方法相比更为经济，其操作过程也已经实现了自动化。
但是，这种连接方法的缺点也比较明显。
由于局部受热，钢材的化学构造有所变化，许多元素的含量也发生了变化，导致结构容易受到脆性破坏。
在施工过程中，要保证焊接后节点处没有裂缝。
因为裂缝的存在会使节点承受较大的力而产生新的裂缝，它会沿着之前的裂缝迅速蔓延。
在焊接的过程中，加热、散热不均匀，残余应力和残余应变的存在都会导致结构受到荷载时断裂。
焊接方法主要有4种：
①手工电弧焊。
利用电弧产生的3000℃的高温将涂有药皮的、与焊件钢材相似的焊条滴落在熔池中。
药皮的作用是保护焊缝，降低焊缝的脆性。
这种焊法很难控制，对工人的操作水平也有很高的要求。
②埋弧焊有自动和半自动2种操作方式，其生产效率高，所形成的焊缝结构均匀，力学性能好。
焊接时间越短，残余应变和残余应力
对焊缝的影响就越小。
与手工电弧焊相比，这种焊接方法装配精密，埋弧焊中没有药皮，而是多了焊剂。
因为电弧埋在焊剂的下面，热量集中，所以，多将其用于厚杆件的焊接工程中。
③气体保护焊与埋弧焊相反，它适用于一些比较薄、比较小的焊件。
在焊接过程中，它用气体的保护代替了药皮，将焊缝与有害气体隔绝起来，而且焊缝熔化区内并没有熔渣，施工人员可以清晰地看到焊缝的形成过程。
④电阻焊主要运用的是电流在电阻中产生的热量，用热量熔化金属，再利用外界传递的压力完成焊接工作。
一般情况下，这种焊接方法的使用率并不高，它主要被用于6～12mm厚钢板的连接工程中。
因为焊缝的连接方式不同，所以，可以将其分为对接焊缝、搭接焊缝、T形连接焊缝和角焊缝。
对接焊缝适用于板件相等，构件在同一个平面内，力量传递比较均匀，没有明显的过渡，用料也比较少的结构连接工程中。
但是，这种方法的焊接尺寸小，对焊接技术有很高的要求，而且焊件边缘和焊口也要提前加工。
搭接焊缝适用于厚度不同的板件。
这种焊法不仅会浪费焊材，还会影响传力效果，但是，它操作简单，所以被广泛应用。
T形连接焊缝与其他的焊缝没什么不同，只是连接杆件的形式不同。
角焊缝的种类比较多，它适用于大的、特大的构件连接工程。
在施工过程中，如果构件之间有缝隙，则会出现应力集中的情况。
焊接残余应变和残余应力是影响焊缝质量的关键。
要想保证焊缝质量，就要减小这两种不利因素对焊接工艺的影响。
在焊缝设计方面，焊缝要尽量小。
如果焊缝较大，不仅会浪费焊材，还
会将焊接缺陷完全表现出来。
另外，焊接设计要合理，要减少不必要的焊缝，而且焊缝不能过于密集，要尽量减少交叉数量。
如果母板的同一个位置加热很多次，热量就会过于集中，焊接变形就会增大，进而导致母板的化学组织和物理组织被破坏。
与此同时，要合理选择焊缝位置——焊缝要尽可能设置在应力较小的地方，使其对称于截面的中轴。
这样做，可以减小焊缝的直接受力，减小焊缝的变形。
在施工过程中，采用合理的施工工艺是很必要的。
在焊接前，可以给焊件一个相反的预变形，以此抵消焊接变形。
在焊接过程中，焊接顺序要合理，以减小焊接应力。
待焊接工作完成后，可以用锤击或者碾压的方法加工焊缝，使其得到相应的延伸，从而降低焊接应力。
对于小的焊件，焊前要预热。
