变电构架设计手册摘录

合集下载

变电构架荷载组合

根据变电构架设计手册上的荷载针对该工程组合1.dead load（自重）2.temperature（温度工况）3.wind(最大风工况)4.three people(三相上人工况)5.single people（中间挂线处采用，两边挂线处用安装工况荷载）6.work（安装工况）7.end(地线柱顶导线张力)8.bywind 1（以下四项为四个不同方向侧向风荷载）9.bywind 210.bywind 311.bywind 412.tem 5013.tem 3514.tem -30大风工况15.1*NO.1+1.3*NO.3+1.4*NO.7+1.4*NO.816.1*NO.1+1.3*NO.3+1.4*NO.7+1.4*NO.917.1*NO.1+1.3*NO.3+1.4*NO.7+1.4*NO.1018.1*NO.1+1.3*NO.3+1.4*NO.7+1.4*NO.1119. 1.2* NO.1+1.3*NO.3+1.4*NO.7+1.4*NO.820. 1.2* NO.1+1.3*NO.3+1.4*NO.7+1.4*NO.921. 1.2* NO.1+1.3*NO.3+1.4*NO.7+1.4*NO.1022. 1.2* NO.1+1.3*NO.3+1.4*NO.7+1.4*NO.11温度作用工况23.1*NO.1+1.3*NO.2+1.4*NO.7+1*NO.12+0.156*NO.824.1*NO.1+1.3*NO.2+1.4*NO.7+1*NO.12+0.156*NO.925.1*NO.1+1.3*NO.2+1.4*NO.7+1*NO.12+0.156*NO.1026.1*NO.1+1.3*NO.2+1.4*NO.7+1*NO.12+0.156*NO.1127. 1.2*NO.1+1.3*NO.2+1.4*NO.7+1*NO.12+0.156*NO.828. 1.2*NO.1+1.3*NO.2+1.4*NO.7+1*NO.12+0.156*NO.929. 1.2*NO.1+1.3*NO.2+1.4*NO.7+1*NO.12+0.156*NO.1030. 1.2*NO.1+1.3*NO.2+1.4*NO.7+1*NO.12+0.156*NO.1131.1*NO.1+1*NO.13+1.105*NO.3+1.19*NO.8+1.4*NO.732.1*NO.1+1*NO.13+1.105*NO.3+1.19*NO.9+1.4*NO.733.1*NO.1+1*NO.13+1.105*NO.3+1.19*NO.10+1.4*NO.734.1*NO.1+1*NO.13+1.105*NO.3+1.19*NO.11+1.4*NO.735.1*NO.1+1*NO.14+1.105*NO.3+1.19*NO.8+1.4*NO.736.1*NO.1+1*NO.14+1.105*NO.3+1.19*NO.9+1.4*NO.737.1*NO.1+1*NO.14+1.105*NO.3+1.19*NO.10+1.4*NO.738.1*NO.1+1*NO.14+1.105*NO.3+1.19*NO.11+1.4*NO.739. 1.2*NO.1+1*NO.13+1.105*NO.3+1.19*NO.8+1.4*NO.740. 1.2*NO.1+1*NO.13+1.105*NO.3+1.19*NO.9+1.4*NO.741. 1.2*NO.1+1*NO.13+1.105*NO.3+1.19*NO.10+1.4*NO.742. 1.2*NO.1+1*NO.13+1.105*NO.3+1.19*NO.11+1.4*NO.743. 1.2*NO.1+1*NO.14+1.105*NO.3+1.19*NO.8+1.4*NO.744. 1.2*NO.1+1*NO.14+1.105*NO.3+1.19*NO.9+1.4*NO.745. 1.2*NO.1+1*NO.14+1.105*NO.3+1.19*NO.10+1.4*NO.746. 1.2*NO.1+1*NO.14+1.105*NO.3+1.19*NO.11+1.4*NO.7 三相上人工况47.1*NO.1+1.2*NO.4+1.4*NO.7+0.156*NO.848.1*NO.1+1.2*NO.4+1.4*NO.7+0.156*NO.949.1*NO.1+1.2*NO.4+1.4*NO.7+0.156*NO.1050.1*NO.1+1.2*NO.4+1.4*NO.7+0.156*NO.1151. 1.2*NO.1+1.2*NO.4+1.4*NO.7+0.156*NO.852. 1.2*NO.1+1.2*NO.4+1.4*NO.7+0.156*NO.953. 1.2*NO.1+1.2*NO.4+1.4*NO.7+0.156*NO.1054. 1.2*NO.1+1.2*NO.4+1.4*NO.7+0.156*NO.11单相上人工况55.1*NO.1+1.2*NO.5+1.4*NO.7+0.156*NO.856.1*NO.1+1.2*NO.5+1.4*NO.7+0.156*NO.957.1*NO.1+1.2*NO.5+1.4*NO.7+0.156*NO.1058.1*NO.1+1.2*NO.5+1.4*NO.7+0.156*NO.1159. 1.2*NO.1+1.2*NO.5+1.4*NO.7+0.156*NO.860. 1.2*NO.1+1.2*NO.5+1.4*NO.7+0.156*NO.961. 1.2*NO.1+1.2*NO.5+1.4*NO.7+0.156*NO.1062. 1.2*NO.1+1.2*NO.5+1.4*NO.7+0.156*NO.11安装工况63.1*NO.1+1.2*NO.6+1.4*NO.7+0.156*NO.864.1*NO.1+1.2*NO.6+1.4*NO.7+0.156*NO.965.1*NO.1+1.2*NO.6+1.4*NO.7+0.156*NO.1066.1*NO.1+1.2*NO.6+1.4*NO.7+0.156*NO.1167. 1.2*NO.1+1.2*NO.6+1.4*NO.7+0.156*NO.868. 1.2*NO.1+1.2*NO.6+1.4*NO.7+0.156*NO.969. 1.2*NO.1+1.2*NO.6+1.4*NO.7+0.156*NO.1070. 1.2*NO.1+1.2*NO.6+1.4*NO.7+0.156*NO.11。

变电构架设计手册简要【范本模板】

第一章变电构架的形式专用术语：A、变电构架在变电站屋外配电装置中用于通过绝缘子串悬挂导线并承受导线张力的一种结构。

联合构架由单层并列母线或上、下层母线与进出线、引线连系在一起组成的变电构架。

终端构架系指用于屋外配电装置一侧承受导线张力的变电构架。

中间构架系指用于屋外配电装置二侧承受导线平衡或不平衡张力的变电构架。

设备支架支承电气设备的一种结构.一、变电构架的特点变电构架的受力主要以受水平荷载为主，承受的主要水平荷载是导线和地线的水平张力，其次是风力。

导线张力的大小与导线的档距、弧垂、导线自重、覆冰厚度、引下线重量和安装导线检修上人有关，导线弧垂随温度的变化而变化，因此，导线型号和档距虽然相同，但在不同的气象条件下导线的张力也是不同的。

同时各种不利因素也不一定同时出现,如最大覆冰和最大风速的时候一般也不会有人到导线上去检修.根据电气要求，不同的电压等级要求带电的导线对地面和其它构筑物保持一定的距离，因此，构架的特点是柱高而断面细小，属于大柔度结构。

二、构架设计应考虑两种状态1、承载能力极限状态:应按荷载效应的基本组合或偶然组合进行荷载(效应）组合：γ0S≤R；2、正常使用极限状态：采用荷载标准组合：S≤C；构架挠度限值注：1、L及H分别为梁的计算跨度及柱的高度,构架的H 一般不包括避雷针、地线柱的高度;2、计算悬臂构件的挠度限值时,其计算跨度L按实际悬臂长度取用；3、变形值还应满足其他特殊要求,在有实际经验的情况下,可以对上述限值条件作适当调整；4、对钢管、钢管混凝土、环行截面钢筋混凝土杆的独立避雷针挠度值可取H/70。

三、构架杆件容许长细比（1）、钢结构杆件的长细比，不应超过下列数值：受压主杆及支座处受压的斜杆 150其他受压杆 220辅助杆 250受拉杆 400预应力拉条不限(2）、钢管结构柱或格构式压弯构件的整体长细比不宜超过下列数值；钢管结构柱 150格构式钢柱 120全联合构架联系梁 120（2)180。

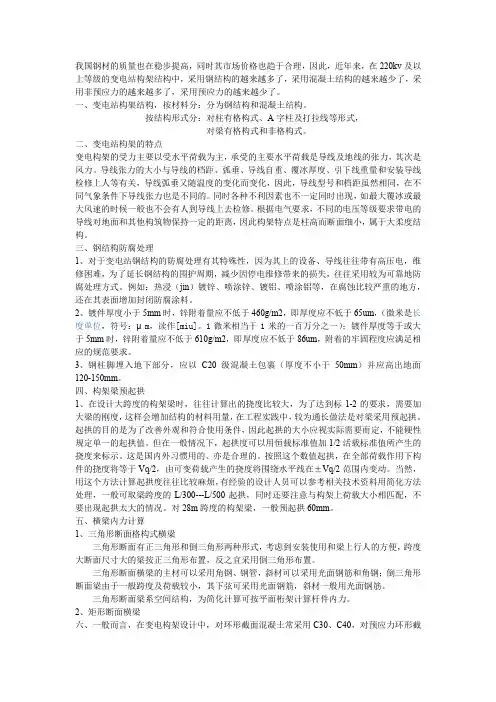

(完整word版)变电构架设计手册摘录

我国钢材的质量也在稳步提高，同时其市场价格也趋于合理，因此，近年来，在220kv及以上等级的变电站构架结构中，采用钢结构的越来越多了，采用混凝土结构的越来越少了，采用非预应力的越来越多了，采用预应力的越来越少了。

一、变电站构架结构，按材料分：分为钢结构和混凝土结构。

按结构形式分：对柱有格构式、A字柱及打拉线等形式，对梁有格构式和非格构式。

二、变电站构架的特点变电构架的受力主要以受水平荷载为主，承受的主要水平荷载是导线及地线的张力，其次是风力。

导线张力的大小与导线的档距、弧垂、导线自重、覆冰厚度、引下线重量和安装导线检修上人等有关，导线弧垂又随温度的变化而变化，因此，导线型号和档距虽然相同，在不同气象条件下导线张力也是不同的。

同时各种不利因素也不一定同时出现，如最大覆冰或最大风速的时候一般也不会有人到导线上去检修。

根据电气要求，不同的电压等级要求带电的导线对地面和其他构筑物保持一定的距离，因此构架特点是柱高而断面细小，属于大柔度结构。

三、钢结构防腐处理1、对于变电站钢结构的防腐处理有其特殊性，因为其上的设备、导线往往带有高压电，维修困难，为了延长钢结构的围护周期，减少因停电维修带来的损失，往往采用较为可靠地防腐处理方式。

例如：热浸（jin）镀锌、喷涂锌、镀铝、喷涂铝等，在腐蚀比较严重的地方，还在其表面增加封闭防腐涂料。

2、镀件厚度小于5mm时，锌附着量应不低于460g/m2，即厚度应不低于65um，（微米是长度单位，符号：μm，读作[miu]。

1微米相当于1米的一百万分之一）；镀件厚度等于或大于5mm时，锌附着量应不低于610g/m2，即厚度应不低于86um，附着的牢固程度应满足相应的规范要求。

3、钢柱脚埋入地下部分，应以C20级混凝土包裹（厚度不小于50mm）并应高出地面120-150mm。

四、构架梁预起拱1、在设计大跨度的构架梁时，往往计算出的挠度比较大，为了达到标1-2的要求，需要加大梁的刚度，这样会增加结构的材料用量，在工程实践中，较为通长做法是对梁采用预起拱。

8-变电构架分析与设计

8. 变电构架分析与设计8.1 概要(编号修改，下同)该例题通过一个常见的多跨变电构架模型，介绍了使用midas Gen 建立该类钢结构模型的大体步骤和关键部位的模拟方法，演示建模过程思路、空间风荷载自动施加、刚性连接等功能的使用技巧和方法，并对钢结构设计部分，参数定义注意事项做了简要说明。

例题的步骤如下：1.变电构架资料及计算简图2.建立几何模型3.添加约束条件4.添加荷载5.分析及添加荷载组合6.查看内力7.设计要点8.1.1变电构架资料及计算简图（数据仅供参考）某四榀变电构架，单榀构架两侧设置避雷针和端桩。

结构模型及尺寸如图1-图3所示。

考虑风荷载、地震荷载及导线站内和出线张力影响。

地震分组：2组，烈度：8度（0.2g）、场地：3类场地。

图1 四榀构架三维图变电构架分析与设计图2 单榀构架正立面图图3 单榀构架正立面杆件示意图本例题，具体参数如下：（1）材料：Q235 ；（2）杆件规格：弦杆-P152X9 桁架水平横杆-L75X6 桁架水平支撑-L75X6 竖向斜杆：L80X7 竖向端部杆：L90X8 竖向端部斜杆：L125X8竖向竖杆：L90X8 架构柱：P400X8 端柱：P400X8柱水平支撑：L125X10 地线柱：P400X10 避雷针一段：P180X5 避雷针二段：P50X38.1.2建立几何模型此类模型在Gen中建模时思路非常重要，一个好的建模思路，能达到事半功倍的效果。

充分了解模型特点，利用建模助手、复制移动、镜像功能便捷建模。

可以先建立一榀构架，再利用建好的一榀构架去镜像和复制出整体模型，主要步骤如下：1)建立材料和截面变电构架分析与设计Gen中可以定义常规的角钢、工字型钢和钢管等一般截面类型，也可以考虑SRC和钢管混凝土等截面类型，还可以自定义任意截面类型，包括变电构架常见的格构式截面等。

主菜单选择特性->材料->材料特性值特性->截面->截面特性值材料号：1，名称：Q235，规范GB12（s），数据库：Q235，材料类型：各向同性截面数据：具体定义见图4。

二、变电构架设计一般规定-国核大学

一、变电构架综述
1、变电构架概述变电构架是变电站特别是高电压等级变电站土
建设计中最为重要的内容，承担着电气电缆挂线的重要作用。500kV及以上变电构架安全等级为一级。
一、变电构架综述
2、变电构架结构型式变电构架主要有以下几种型式：
1）环形截面钢筋混凝土构架 2）薄壁离心钢管混凝土构架 3）普通钢管人字柱结构 4）高强度多边形钢管结构 5）格构式角钢（钢管）结构
一、变电构架综述 1）环形截面钢筋混凝土构架
环形截面钢筋混凝土构架人字柱采用钢筋混凝土结构，梁采用三角形角钢格构式结构，在电压等级较低，荷载不大，使用年限要求不高的变电站中使用，主要特点是一次性投资较低；但混凝土易产生裂缝、老化，从而引起钢筋锈蚀。现我省变电站新建工程已不在应用。
一、变电构架综述 2）薄壁离心钢管混凝土环形杆构架
（2）钢管结构柱或格构式钢结构压弯构件的长细比不宜超过下列数值:
钢管结构柱 150; 格构式钢柱 120; 全联合构架联系梁 120. （3）钢筋混凝土环形杆、离心钢管混凝土和实心钢管混凝土受压柱的长细比不宜超过180。
二、变电构架设计一般规定
2、计算长度
柱角为铰接人字柱压杆计算长度系数
二、变电构架设计一般规定
a.平面内
b.平面外无端撑 c.平面外有端撑
2.1 人字柱计算简图
二、变电构架设计一般规定
4、侧向带端撑，并在平面内设有水平横杆的人字柱，当横杆与主柱的连接为刚性时，在平面内可按图2.2(a)所示的多层刚架进行内力分析；平面外的受压柱可按图2.2(b)所示的一端固定，一端简支，中间具有弹性支承柱分析。当横杆与主柱的连接为铰接时，则可按图2.2(c)、图2. 2(d)所示计算简图进行平面内和平面外的内力分析。 ��

变电构架设计手册

变电构架设计手册变电构架设计手册是变电所及配电站设计中非常重要的参考文献，它对变电构架的设计、安装和维护提供了详细的指导和要求。

下面是一些常见的变电构架设计手册的相关参考内容：1. 变电构架的概述：包括变电构架的定义、分类、使用范围等基本信息。

2. 设计原则与要求：详细阐述变电构架的设计原则、安装要求和维护要求，包括安全可靠性、运行稳定性、经济性等。

3. 构件的选择与参数：介绍变电构架所用的主要构件的类型、材料、规格和参数。

例如，变电构架的主要构件包括桥架、走线槽、电缆梯架等。

4. 构件的布置与安装：详细描述变电构架各个构件的布置和安装方法，包括支架的间距、高度和安装方式等。

5. 引下线与支架的接地：阐述变电构架的接地要求和方法，确保变电构架的安全性和可靠性。

6. 电缆安装与标识：讲解电缆线路的安装要求、标识方法，确保电缆线路的顺利敷设以及便于维护。

7. 防护和防火措施：介绍变电构架的防护和防火措施，确保变电构架及其附件的安全和可靠性。

8. 环境要求：阐述变电构架在不同环境条件下的要求，包括温度、湿度、腐蚀等。

9. 检测与检验：介绍变电构架的检测和检验方法，确保变电构架的质量达到标准要求。

10. 变电构架的维护与管理：详细描述变电构架的日常维护工作和管理要求，包括定期巡检、防腐处理、清洁、记录等。

11. 变电构架的更新与改造：讲解变电构架更新和改造的方法和要求，确保变电构架的可持续发展和适应新需求。

12. 典型设计示例：提供一些典型变电构架设计示例，以供参考。

综上所述，变电构架设计手册是变电站设计中必备的参考文献之一。

通过仔细研读设计手册，设计人员可以根据手册中提供的设计原则、安装要求和维护要求，合理设计变电构架，确保变电站的安全运行和可靠性。

（完整word版）变电构架设计手册摘录

（完整word版）变电构架设计手册摘录我国钢材的质量也在稳步提高，同时其市场价格也趋于合理，因此，近年来，在220kv及以上等级的变电站构架结构中，采用钢结构的越来越多了，采用混凝土结构的越来越少了，采用非预应力的越来越多了，采用预应力的越来越少了。

一、变电站构架结构，按材料分：分为钢结构和混凝土结构。

按结构形式分：对柱有格构式、A字柱及打拉线等形式，对梁有格构式和非格构式。

二、变电站构架的特点变电构架的受力主要以受水平荷载为主，承受的主要水平荷载是导线及地线的张力，其次是风力。

同时各种不利因素也不一定同时出现，如最大覆冰或最大风速的时候一般也不会有人到导线上去检修。

根据电气要求，不同的电压等级要求带电的导线对地面和其他构筑物保持一定的距离，因此构架特点是柱高而断面细小，属于大柔度结构。

例如：热浸（jin）镀锌、喷涂锌、镀铝、喷涂铝等，在腐蚀比较严重的地方，还在其表面增加封闭防腐涂料。

2、镀件厚度小于5mm时，锌附着量应不低于460g/m2，即厚度应不低于65um，（微米是长度单位，符号：μm，读作[miu]。

1微米相当于1米的一百万分之一）；镀件厚度等于或大于5mm时，锌附着量应不低于610g/m2，即厚度应不低于86um，附着的牢固程度应满足相应的规范要求。

3、钢柱脚埋入地下部分，应以C20级混凝土包裹（厚度不小于50mm）并应高出地面120-150mm。

电力变压器结构设计结构设计说明

电力变压器结构设计结构设计一、简介1.为什么要应用变压器电力系统中发电机输出的电能要经过升压才能远距离输电、网络的连接、配电都需要变压器,因此可以说变压器是电力系统中重要的设备之一,对电力系统的安全运行至关重要。

电力变压器简介电力变压器按用途可分为以下几种：a.发电机出口或电力网的前端称为升压变压器b.网络之间联结用称为联络变压器c.网络末端用于将高压电能降压用称为降压变压器d.直接连接用户的变压器称为配电变压器2.变压器的基本概念和基本原理2.1基本概念：变压器是基于电磁感应原理,通过改变电压来传输电能的一种静止电机。

2.2基本原理：法拉第电磁感应定律e=-dΦ/dtΦ=Φmsinωt则E1=-dΦm/dt×N1=-N1Φmωcosωt=-N1Φmωsin〔90°-ωt〕即:E1=N1Φmωsin〔90°-ωt〕〔E1落后Φm90°〕E1m=N1ΦmωE1<rms>= N1Φmω/√2同理E2<rms>= N1Φmω/√2,即N1/N2=E1/E2电力变压器简介3.变压器的分类从大类上,分为电力变压器和特种变压器。

特种变压器大致有：整流变压器、调相变压器、矿用变压器、试验变压器等。

电力变压器又可分为油浸式电力变压器和干式电力变压器。

我们重点学习油浸式电力变压器。

油浸式电力变压器的分类及型号中各符号代表的意义。

电力变压器简介a.耦合方式：自耦用"O"表示,其余不标b.相数："D"表示单相,"S"表示三相c.冷却方式：冷却介质为风,即油浸风冷用"F",水冷用"S"表示d.循环方式："P"表示强迫油循环、自然油循环不标e.绕组数："S"表示三绕组,双绕组不标,"F"表示双分裂绕组f.导线材质：铜导线不标,"L"表示铝导线g.调压方式："Z"表示有载调压,无载调压不标h.设计序号：1、2、3…目前变压器执行的大部分为"9""10"型产品i.额定容量：国家规定了R10系列优先容量j.额定电压：高压绕组额定电压等级k.防护等级：TH、TA、等。

变电工程构架施工作业指导书

变电工程构架施工作业指导书一、施工工艺流程图二、各工序施工方法及要求1、施工准备(1)技术准备：参与施工的人员必须先熟悉施工图纸资料经及构架施工方法，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。

(2)人员准备：成立构架施工小组，每一小组由3～4人组成，施工人员必须持有相应工种的操作证。

(3)工器具准备：序号工器具名称规格单位数量1 汽车吊8t 1 台2 电焊机 1 台3 榔头 2 把4 钢钎 3 把5 经纬仪 1 台6 卷尺 1 把7 钢板尺 1 把8 白棕绳25/13 50 米(4)施工现场清理及布置：清理施工现场杂物，平整好构架拼装场地。

2、基础复核用经纬仪、钢尺复测构架基础中心线、高程是否与设计一致，并填写技术复核记录表。

由质检员、技术员对基础质量进行检查，质量合格方可进行下道工序施工。

基础质量标准：（1）单杆基础中心误差应小于10mm，高程偏差为－10 mm～＋5 mm。

（2）双杆基础中心偏差不应超过30mm，高程偏差为20 mm。

3、构件检查（1）、根据电气图纸设计要求，仔细核对金属加工件的数量，尺寸，检查焊接是否牢固、可靠。

（2）、对砼杆的检查：检查杆身无麻点、蜂窝，普通砼杆不允许有纵向裂纹。

用钢尺、钢丝检查弯曲度小于2％，予应力杆不允许有纵向裂纹，横向裂纹不应超过0. 2mm，长度小于周长的1/3。

杆上孔位、钢圈与设计相符。

钢圈径向平面与杆身垂直，纵向平面与杆身纵向平面高度差不大于4 mm。

（3）、构件弯曲度小于2％，安装孔位置正确，附件齐全，其它项目符合设计要求。

3、构件拼装砼杆对接有钢圈焊接及法兰盘螺栓连接两种。

采用焊接连接时，先在平坦密实地面排好方木，用吊车将砼杆吊到方木上，清除焊口上的油脂、铁锈，用木楔子调直杆身，使两焊接的钢圈距离为2～4mm，螺孔及其它构件位置符合设计要求。

焊接时，先在钢圈四周均匀点焊三、四处，重新校正平直侯亮，分段交叉施焊，钢圈厚度在8mm以上时应分两层焊接，焊接质量标准：焊面平滑美观，不得有理夹渣、气泡等；焊接一次完成。

电力工程设计手册. 变电站设计

电力工程设计手册是电力工程领域的重要工具书，它包含了电力系统设计的基本原理、方法和技术。

而在电力系统中，变电站设计则是一个至关重要的环节，它决定着电力输送、配电和保障系统正常运行的关键节点。

在本篇文章中，我们将深入探讨电力工程设计手册中关于变电站设计的内容，从而全面地了解这一重要领域。

1. 变电站设计的概念及重要性变电站是电力系统中的重要组成部分，它主要起到对输电电压进行升降和配电的作用。

在电力系统中，变电站的设计直接影响着电能的传输效率、安全性和稳定性。

合理而精确的变电站设计不仅能够降低能量损耗，还可以提高整个电力系统的可靠性和稳定性。

2. 变电站设计手册中的基本原理和方法在电力工程设计手册中，变电站设计的内容通常包括了电气设计、土建设计和通信控制等方面。

其中，电气设计是变电站设计中最为关键的环节之一，它涉及到变压器、开关设备、电容器等电气设备的选型、布置和接线等问题。

而在土建设计中，则需要考虑到变电站的场地选择、基础结构和建筑布置等方面。

随着科技的发展，通信控制系统在变电站设计中也扮演着越来越重要的角色，它能够提高变电站的自动化程度和远程监控能力。

3. 变电站设计的发展趋势及应用前景随着电力系统的不断发展和完善，变电站设计也在不断地进行着创新和改进。

未来，随着智能电网和可再生能源的快速发展，变电站设计将会更加注重系统的智能化、柔性化和可靠性。

新能源并网、大容量电力电子器件的广泛应用和智能设备的推广，将会为变电站设计带来全新的挑战和机遇，也必将推动变电站设计朝着更加高效、安全和环保的方向发展。

总结起来，电力工程设计手册中的变电站设计是电力系统设计中的重要内容，其中包含了电气设计、土建设计和通信控制等方面的内容。

合理而精确的变电站设计能够提高电力系统的可靠性和稳定性，对于提高电力传输效率和降低能量损耗具有重要意义。

未来，随着电力系统的不断发展，变电站设计将会朝着智能化、柔性化和可靠性的方向发展，为推动电力系统的高效、安全和环保发展贡献更多的力量。

3D3S-变电构架手册

目录第一章总说明 (4)1 变电构架结构概述[1] (4)1.1 变电构架的型式 (4)1.2 主要结构型式简述 (4)1.3 变电构架的特点 (5)1.4 设计技术依据 (6)2 人字柱变电构架使用操作顺序 (7)第二章人字柱变电构架菜单功能说明 (12)2.1结构编辑 (12)2.2显示查询 (16)2.3构件属性 (16)2.4荷载编辑 (18)2.5内力分析 (20)2.6设计验算 (30)2.7实体模型编辑 (36)2.8节点设计 (58)2.9施工图 (69)第三章格构式变电构架使用操作顺序 (76)第四章格构式变电构架菜单功能说明 (80)4.1结构编辑 (80)4.2荷载编辑 (83)4.3实体模型 (84)4.4节点设计 (90)4.5施工图 (95)第五章变电构架例题 (97)例题1（人字柱构架） (97)例题2（人字柱的定义） (111)例题3（实体模型构架梁角钢方位和偏心的调整） (113)例题4（格构式四边形钢管塔） (115)第六章常见问题说明 (121)34第一章总说明1 变电构架结构概述[1]1.1 变电构架的型式由于我国地域辽阔，各地的自然条件及经济发展水平存在着很大的差别，给变电构架的型式也带来了多样性。

随着国家整体经济实力和变电站电压等级的提高，在结构材料的选用和考虑安全性的同时，还要考虑结构的经济性、加工制造和施工的快捷性、成品质量的美观性等。

随着我国经济的高速发展，我国的钢产量也随之大幅度提高。

近些年来，在220kV及以上等级的变电站构架结构中，采用钢结构的越来越多了，采用混凝土结构的越来越少了。

特别是在500kV及以上的交直流工程中，全部采用的是钢构架。

钢结构变电构架的应用在近几年得到了飞速发展。

变电站构架结构，按材料分:分为钢结构和混凝土结构。

按结构型式分: 对柱有格构式、A字柱及打拉线等型式;对梁有格构式和非格构式。

构架的型式通常主要有以下几种:①焊接普通钢管结构;②格构式角钢(钢管)塔架结构;③高强度钢管梁柱结构;④型钢结构;⑤薄壁离心钢管混凝土结构;⑥钢管混凝土结构;⑦环形截面钢筋混凝土杆结构;⑧预应力环形截面钢筋混凝土杆结构;⑨打拉线结构。

变电站建筑结构设计规程

变电站建筑结构设计规程1. 引言变电站作为电力系统的重要组成部分，承担着电能的传输、转换和分配的任务。

为了保证变电站的安全可靠运行，需要对其建筑结构进行合理设计。

本文将详细介绍变电站建筑结构设计规程。

2. 设计基本原则在进行变电站建筑结构设计时，应遵循以下基本原则： - 安全性：确保建筑结构在正常运行和极端情况下具有足够的安全性。

- 可靠性：保证建筑结构的稳定性和可靠性，以防止可能导致重大事故的故障。

- 经济性：在满足安全要求的前提下，尽量减少工程造价，并优化设计方案。

3. 设计荷载根据变电站的用途和工作条件，确定适用的设计荷载。

常见的设计荷载包括： -风荷载：根据变电站所在地区的风速、地形等因素确定风荷载。

- 雪荷载：根据变电站所在地区的气候条件确定雪荷载。

- 地震荷载：根据变电站所在地区的地震烈度确定地震荷载。

- 自重荷载：考虑变电站建筑结构本身的重量。

4. 结构形式选择根据变电站的规模、用途和周围环境条件，选择合适的建筑结构形式。

常见的结构形式包括： - 钢筋混凝土框架结构：适用于大型变电站，具有良好的刚性和稳定性。

- 钢结构：适用于需要大跨度和高度的变电站，具有轻质化和施工速度快的优点。

- 钢筋混凝土剪力墙结构：适用于中小型变电站，具有较好的抗震性能。

5. 结构设计根据选定的结构形式，进行具体的建筑结构设计。

设计内容应包括以下方面： -基础设计：确定合适的地基处理方法，并设计承载力满足要求的基础。

- 柱、梁、板设计：根据荷载计算结果，确定合理尺寸和配筋。

- 剪力墙设计：根据抗震要求，确定剪力墙布置位置和尺寸，并进行配筋计算。

- 连接设计：设计合适的连接方式和节点，确保结构的整体稳定性。

- 防火设计：根据变电站的防火要求，设计合适的防火措施。

6. 施工要求为了保证建筑结构的质量，应对施工过程进行严格控制。

施工要求包括： - 施工材料：选择符合标准要求的建筑材料，并进行质量检测。

变电站出线构架计算

变电站出线构架计算⽬录1. 计算说明 (3)1.1 计算⽬的 (3)1.2 基本资料 (3)2. 计算结果 (3)3. 计算过程 (4)3.1 构架横梁计算 (4)3.1.1 横梁计算简图 (4)3.1.2 横梁荷载 (4)3.1.3 内⼒计算 (6)3.1.4 截⾯特性计算 (7)3.1.5 应⼒计算 (9)3.1.6 梁挠度计算 (9)3.2 构架计算 (10)3.2.1 截⾯特性计算 (11)3.2.2 构架内⼒计算 (12)3.2.3 应⼒计算 (16)3.2.4 挠度计算： (17)3.3 中间跨构架 (17)3.3.1 内⼒计算 (17)3.3.2 应⼒计算 (21)3.3.3 挠度计算： (22)3.4 基础设计 (22)3.4.1 地基承载⼒验算 (23)3.4.2 基础抗拔安全系数与抗倾覆安全系数验算 (24)4. 计算成果分析 (25)5. 附表及附图 (25)开关站进出线构架结构计算及其基础设计1. 计算说明1.1 计算⽬的本计算书为XXXXXXX扩建220kV开关站进出线构架进⾏结构计算及其基础设计。

1.2 基本资料互提资料卡：；参考资料：《变电架构设计⼿册》（电⼒⼯业部中南电⼒设计院）、《⽔⼯钢结构》（武汉⽔⼒电⼒⼤学等合编第3版）、《电⼒⼯程⾼压送电线路设计⼿册》（中国电⼒出版社第2版）、《钢结构设计⼿册》（中国建筑⼯业出版社第2版）。

2. 计算结果出线构架横梁弦杆和腹杆拟采⽤⾓钢，弦杆和腹杆夹⾓为o，截⾯为⼀正三⾓形；格构架柱采⽤⾓钢，所有钢材均⽤Q235钢。

钢构架结构设计满⾜规范要求，截⾯见计算简图。

地基应⼒及基础抗拔抗倾满⾜要求，截⾯见计算简图。

3. 计算过程3.1 构架横梁计算桁架弦初步选⽤L80×7的⾓钢，腹杆选⽤L70×7的⾓钢3.1.1 横梁计算简图横梁按简⽀梁计算，如下图所⽰。

横梁计算简图横梁截⾯⽰意图3.1.2 计算⼯况出线构架按终端构架计算，根据互提资料运⾏⼯况、安装⼯况和检修⼯况单根导线荷载见下表。

变电站结构设计(精选5篇)

变电站结构设计（精选5篇）变电站结构设计范文第1篇【关键词】变电站；土建工程；结构设计；现存问题；解决措施1变电站土建设计常见问题1.1变电站住址选择方面的问题变电站土建工程是工程特别多而杂，变电站内运用到高电压、大电流的电器设备，内部结构多而杂，而且各电路系统之间相互交织，不良的气候条件和自然祸害的显现和发生，譬如冰冻、洪涝、特大暴雨、风雪、地震以及雷电等，极易损坏电气设备，造成电路系统短路，导致火灾或爆炸等严重安全事故。

与此同时，设备使用和运行过程中产生的噪音等形成噪声污染，影响四周人民的日常生活，在实际施工过程中，假如变电站选址欠妥，选择低洼或暴雨雷电频发区域，会引发上述问题，影响变电站的安全牢靠性，造成经济损失。

因此，变电站住址的选择至关紧要，然而在一些变电站土建结构设计中，由于土建结构设计人员不重视变电站选址，在选址前未进行缜密调查，致使变电站选址不合理，成为土建结构设计中的凸显问题之一、1.2土建结构稳定性和安全性方面的问题变电站内部使用电气设备浩繁，且结构多而杂，电气设备的工作环境也不同，安全性成为变电站土建工程设计中的紧要问题。

1.2.1荷载设计方面存在的问题荷载的设计值取值是永久组合值的1.5倍，但设计师通常混淆设计值与永久组合值，错误使用。

本地基变形未超出设计值时，即被视为不充足设计要求，就需要加添基础底面积和深度，挥霍工程料子。

设计师在进行结构设计时，误认为屋面全跨布置产生最大内力，忽视半跨式设计的可荷载更大这一特点，进而影响结构的稳定性。

变电站中存在大量的建筑结构，其使用性能关系到建筑的整体质量，是变电站紧要的构成部分，假如建筑基础不坚固，土建结构设计欠妥，将会降低建筑结构稳定性和耐久性，缩减建筑自身使用寿命，影响变电站的正常运行，变电站内部使用的电气设备对工作环境要求不同，假如土建设计人员在设计变电站的主体建筑结构时，对潜在安全问题不实行相应的防备措施，会影响变电站的正常供电，甚至威逼生命安全。

变电构架设计答

《变电构架设计手册》问：有个问题向您请教：手册125页中基础的抗倾覆验算，一个是抗倾覆稳定系数是否是安全系数？另外式8-22，8-23的关于M的解释是上部结构传至基础底面的倾覆力矩设计值，这个如果考虑？我认为这个倾覆力矩的计算已经考虑了轴力对基础底面中心的偏心，而式子右侧又有N对基础边缘的偏心，是否合适？答：谢谢您提的问题。

1、关于“手册125页中基础的抗倾覆验算，一个是抗倾覆稳定系数是否是安全系数？”。

在《手册》的第122页对KG有解释，《手册》中统一称作为"稳定系数”。

2、关于“式8-22，8-23的关于M的解释是上部结构传至基础底面的倾覆力矩设计值，这个如何考虑？”。

是考虑到基础底面的各项作用（力），这在图8-6中表示得比较清楚，如果您在用程序计算时得到的各项力是在地面处，就需要转化到基础底面。

3、关于“这个倾覆力矩的计算已经考虑了轴力对基础底面中心的偏心，而式子右侧又有N对基础边缘的偏心，是否合适？”。

公式的右侧为“抗倾覆力矩”，不是“倾覆力矩”，我想您会理解这其中的不同的。

如不清楚，请再探讨，谢谢！问：在计算钢梁的时候，都没有考虑靠近端撑的钢梁会收到挤压或者拉升的影响，这个力的大小，对于规则构架，应该等于端撑力乘以根高比。

如果构架很长，此力就很大，如果考虑此力的话，很多以前的梁都是不够结实的。

不知道如何处理？答：计算时有考虑，特别是在用三维空间整体计算时，构架梁是要传递“轴力”的，计算机的计算结果应该有“轴力”的贡献。

如果没有的话，端撑的力就没有了（或很小）。

不知这个答复是否让您满意？------------------------谢谢您的回答。

我想知道一下，我的端撑力如果有下压力有3000kN，钢梁传递的力有500kN，我的钢梁如果再承受出线的力就要很大的截面，怎么办？很高兴与您讨论问题。

我不知道您会用多大截面的杆件，您的荷载如果减不下来的话，您可以考虑采用高强度的钢材，Q420在电网结构中也有采用，其单价比Q235也贵不了多少，只是您要注意联结法兰的设计。

新版电力工程设计手册 23变电站设计
