电能计量装置接线检查操作实施细则

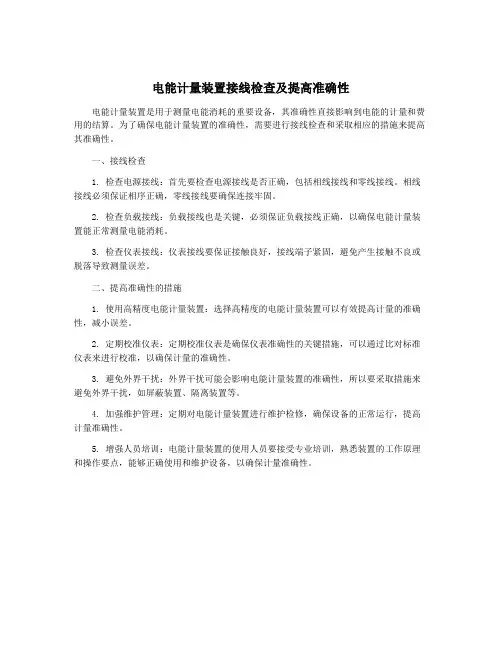

电能计量装置接线检查及提高准确性
电能计量装置接线检查及提高准确性
电能计量装置是用于测量电能消耗的重要设备，其准确性直接影响到电能的计量和费用的结算。
为了确保电能计量装置的准确性，需要进行接线检查和采取相应的措施来提高其准确性。
一、接线检查
1. 检查电源接线：首先要检查电源接线是否正确，包括相线接线和零线接线。
相线接线必须保证相序正确，零线接线要确保连接牢固。
2. 检查负载接线：负载接线也是关键，必须保证负载接线正确，以确保电能计量装置能正常测量电能消耗。
3. 检查仪表接线：仪表接线要保证接触良好，接线端子紧固，避免产生接触不良或脱落导致测量误差。
二、提高准确性的措施
1. 使用高精度电能计量装置：选择高精度的电能计量装置可以有效提高计量的准确性，减小误差。
2. 定期校准仪表：定期校准仪表是确保仪表准确性的关键措施，可以通过比对标准仪表来进行校准，以确保计量的准确性。
3. 避免外界干扰：外界干扰可能会影响电能计量装置的准确性，所以要采取措施来避免外界干扰，如屏蔽装置、隔离装置等。
4. 加强维护管理：定期对电能计量装置进行维护检修，确保设备的正常运行，提高计量准确性。
5. 增强人员培训：电能计量装置的使用人员要接受专业培训，熟悉装置的工作原理和操作要点，能够正确使用和维护设备，以确保计量准确性。
电能计量装置的错误接线及接线检查方法
电能计量装置的错误接线及接线检查方法摘要：电能计量和电网的运行有着密切的关系，同时也显示了电力企业当前的技术水平，在实际工作中需要加强对电能计量装置接线问题的深入分析，满足准确和可靠的要求，搭建电力企业和用户之间的良好关系，同时还要做好先进技术的融入，对电能计量装置运行情况的全面监督，避免出现损伤利益的行为，以此来提高电能计量装置管理的效果，推动电力企业的稳定发展。
关键词：电能计量装置；接线错误；检查电能计量装置在电力企业中的重要性是非常突出的，满足发电供电用电等不同的需要，但是如果在电能计量装置中出现接线错误的话，那么会导致电能计量装置存在不准确的问题，因此需要相关岗位人员进行规范性的检查以及安装，避免由于接线故障而导致设备无法正常的运行。
从宏观性的角度提出更加科学的优化策略，保证电能计量装置的正确使用，以此来提高最终的经济效益和使用效果。
一、电能计量装置接线错误的原因（一）装置本身1.单相电路有功电能计量错误接线这一现象在实际工作中是比较常见的，主要是由于安装人员在接线过程中存在一定的失误，使得一些线路出现反接的问题，并且在一些线路接线时还会存在较严重的混淆情况，影响设备的正常使用。
与此同时，在电能计量装置接线时，并没有正确地区分进线和出线，在安装时存在盲目性的特点，影响接线水平的提高。
电能计量装置的电流线圈和电源之间的短路情况使得电能表无法正常的运行，这也是出现接线错误的主要原因[1]。
最后在日常工作中由于相关安装人员的疏忽导致电压够连片，并没有正确的连接，不仅会增加电能表日常使用的故障，还会导致后续的工作产生一定的影响。
2.三相四线电路有功电能计量接线错误在电能计量装置管理过程中，需要加强日常检查的重视程度，并且合理的区分好不同的区域，提高最终检查的效果。
在进行线圈连接时，电压线圈会出现断线的问题，以此导致了电能表出现接线错误的问题，同时在电能表正常运行时需要将电流互感器接入到设备中，但是如果相关安装人员并没有加强对设备结构的深入分析，那么也会出现接线错误的问题。
电能计量装置接线检查及提高准确性
电能计量装置接线检查及提高准确性电能计量装置是用来对电能进行计量和测量的重要设备，它的准确性直接影响到电能的计量结果和用户的用电成本。
为了保证电能计量装置的准确性，一方面需要定期对其进行接线检查，另一方面还需要采取一些措施提高其准确性。
本文将结合实际情况，对电能计量装置接线检查及提高准确性进行解析。
一、电能计量装置接线检查电能计量装置接线检查是保证电能计量装置正常运行和准确计量的重要环节。
接线不正确会导致计量不准确，甚至出现计量偏差，严重影响用户的用电成本。
接线检查包括以下几个方面：1. 接线端子检查：对电能计量装置的接线端子进行定期检查，确保端子没有松动、氧化或烧坏现象，保证接线端子的连接牢固和电气接触良好。
2. 接线端子标志检查：在对接线端子进行检查时，还需检查端子标志是否清晰、准确，以防止误接线。
3. 接线盒检查：如果电能计量装置采用接线盒连接电路，则需要对接线盒内部的接线情况进行检查，避免接线脱落或接错。
4. 接线方式检查：根据电能计量装置的不同类型和接线方式，对接线进行检查并核对接线方式是否正确。
5. 接线布局检查：接线布局应符合相关国家标准，确保接线布局合理，接线清晰、整齐，不受外部干扰。
二、提高电能计量装置准确性的措施除了进行接线检查外，还需采取一些措施来提高电能计量装置的准确性，以确保电能计量装置的计量结果准确可靠。
以下是一些提高准确性的措施：1. 选择合适的电能计量装置：根据用电需求和实际情况选择合适的电能计量装置，确保计量范围和精度满足实际用电需求。
2. 定期维护和检修：对电能计量装置进行定期维护和检修，确保装置各部件无损坏、无松动，保持良好的工作状态。
3. 定期校准：定期对电能计量装置进行校准，确保计量结果准确可靠。
校准周期一般为1年一次，如有特殊情况，可根据实际情况确定校准周期。
4. 保持环境整洁：电能计量装置应安装在干燥、通风、无腐蚀性气体和无粉尘的环境中，保持环境整洁，避免灰尘、水汽等进入装置内部影响计量准确性。
现场电能计量装置错误接线的检查

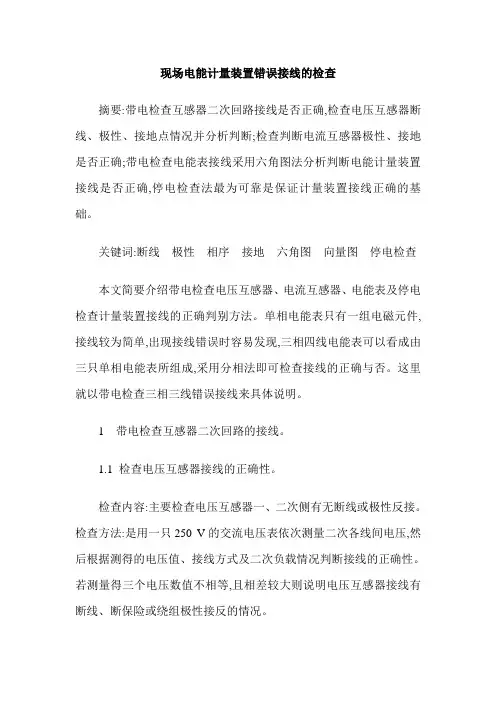

现场电能计量装置错误接线的检查摘要:带电检查互感器二次回路接线是否正确,检查电压互感器断线、极性、接地点情况并分析判断;检查判断电流互感器极性、接地是否正确;带电检查电能表接线采用六角图法分析判断电能计量装置接线是否正确,停电检查法最为可靠是保证计量装置接线正确的基础。
关键词:断线极性相序接地六角图向量图停电检查本文简要介绍带电检查电压互感器、电流互感器、电能表及停电检查计量装置接线的正确判别方法。
单相电能表只有一组电磁元件,接线较为简单,出现接线错误时容易发现,三相四线电能表可以看成由三只单相电能表所组成,采用分相法即可检查接线的正确与否。
这里就以带电检查三相三线错误接线来具体说明。
1 带电检查互感器二次回路的接线。
1.1 检查电压互感器接线的正确性。
检查内容:主要检查电压互感器一、二次侧有无断线或极性反接。
检查方法:是用一只250 V的交流电压表依次测量二次各线间电压,然后根据测得的电压值、接线方式及二次负载情况判断接线的正确性。
若测量得三个电压数值不相等,且相差较大则说明电压互感器接线有断线、断保险或绕组极性接反的情况。
(3)极性反接的判断。
若极性反接,则在互感器二次侧测得的电压的数值与互感器的接线方式及极性反接绕组的相别有关。
①当互感器为V形接线时,要测得三个二次电压中有一个增加了3倍,就说明有极性接反的请况。
②当互感器为Y形接线时,只要测得二次线电压中有两个变为57.5 V,且这两相是与某一相有关,则说明是这相绕组极性接反。
1.2 确定接地点和定相别(1)确定是否有接地的方法。
电力系统中电压互感器和电流互感器其二次侧均应进行安全接地。
确定是否有安全接地,可将电压表的一端接地,另一端分别接向电能表的三个电压端子:①若电压表三次均指示零,则说明均无安全接地。
②若电压表两次指示100 V,一次指示零,则说明指零的一组接地,且接地相大多是b相。
③若电压表三次均指示100/3 V,则说明三相电压互感器是Y形接地,且二次侧是在中点接地。
谈谈电能计量装置常见错误接线和检查方法
谈谈电能计量装置常见错误接线和检查方法引言电能计量装置的准确性不仅取决于电能表、互感器的等级，还与它们的接线有关。
即使电能表和互感器本身准确性很高，接线错误也会导致整套计量装置少计、不计或反记，致使电力企业遭受损失。
因此，在电力运行过程中，需要对电能计量装置进行定期的检查，做到预防工作，以确保电能计量装置的准确性。
本文结合笔者的工作总结，主要就电能计量错误接线的形式及检查方法进行了论述。
1 电能计量装置中常见错误接线在整个电能计量装置中，主要包括电能表、互感器和附件、失压计时仪以及二次回路部分。
在出现接线错误的过程中，都能通过不同的部件反映出来。
而在电能计量装置中常见错误接线形式主要包括以下几方面：1.1 计量单相电路有功电能的错误接线计量单相电路有功电能的错误接线是整个电能计量装置错误接线中最为常见的错误类型，在这种错误类型中，主要分为以下5个方面：第一，工作人员在连接相线与零线的过程中，由于工作失误将其接反。
第二，在整个装置中，工作人员没有准确的区分装置的进出线。
第三，在接线的过程中，电流线圈与电源之间出现短路。
第四，在接线时，工作人员忘记连接电压钩连片。
第五，在计量380V单相负载电能时，工作人员习惯用一只220V的单相电能表读数乘以2的方法来计量，然而这种方法缺乏一定的规范性与稳定性。
1.2 計量三相四线电路有功电能的错误接线计量三相四线电路有功电能的错误接线形式中，主要包括以下3种：（1）在三相四线有功电能表电压线圈连接的过程中，电压线圈中线出现断线状况。
（2）三相四线有功电能表在运转的过程中，本应经过一台电流互感器接入电路，然而在某些状况下经过两台电流互感器连入电路，由此造成错误接线。
（3）在计量三相四线电路有功电能时，工作人员习惯使用三相三线两元件来对其进行计量，这样的计量结果与实际结果存在很大的偏差。
1.3 计量三相三线电路有功电能的错误接线计量三相三线电路有功电能的错误接线形式有：（1）电流端子进出线接反；（2）电压端子接线顺序不对；（3）电压与电流相位不对应等。
电能计量装置现场检验
2．测量电能表接线端子处电压相序 可利用相序指示器或相位表等进行测量，以 面对电能表端子，电压相位排列自左至右为A、B、 C相时为正相序。 由于相序表只能判断三相电能表接线端子电 压的排列顺序，不能判明相位，且通常电流互感 器均接在A、C两相，加上判断接线只要求确定电 压、电流相量的相对位置，具体相位名称与电源 是否一致并无关系，如图5-4-1(ａ)中A、B、C标
ab U
ab I
a U
Ia
600
1200
bc U
A
B C
容 性 负 荷
cb I
c U
Ic Βιβλιοθήκη b U图5-4-2 无功电能表接线及相量图 （a）正相序，对称容性负载下的附加电流线圈型接线、相量
ab U
600
ab I
a U
cb I
cb U
Ia
功和无功电能表不一定都正转或反转。例如在联络 线路内或同步电动机过励磁运行时，就容易发生两 者转向不一致的情况。 当无功表接线端子电源侧为正相序而负载为容 性，或电源侧为逆相序而负载为感性时，常用的无 功电能表都会反转，现以附加电流线圈型及内相角 60°型无功电能表为例来说明。 根据图5-4-2（a）、(b)所示相量图，附加电流 线圈型无功电能表在上述两种情况下所测得无功功 率都是负值。
第一节
电能计量装置的接线检查
一、电能表运行情况 1．电能表正常运行时 电能表接线正确时，如果有功功率未改变输送 方向，不管负载是感性还是容性，也不管三相电路 连接至电能表接线端子的相序如何排列，单相和三 相有功电能表都应当正转。例如：在对称容性负载 或逆相序(指连接至电能表接线端子的相序改变，电 源相序并未改变，使与实际情况一致，以下均同，
电能计量装置现场检验规程
电能计量装置现场检验规程一、引言•背景介绍•目的和意义•本文结构概述二、电能计量装置现场检验概述2.1 检验对象•电能计量装置的定义•检验的范围2.2 检验目的•确认电能计量装置的正确性和准确性•发现并修复潜在问题2.3 检验内容•电能计量装置的技术要求•检验的流程和具体内容三、电能计量装置现场检验执法标准3.1 国家标准•《电能计量装置检验规程》•其他相关标准3.2 行业标准•电力行业标准使用的重要性•相关行业标准的介绍3.3 检验标准的适用性•标准的适用范围•标准的更新和修订四、电能计量装置现场检验的方法和步骤4.1 准备工作•安排检验时间和地点•提前准备所需设备和工具4.2 检验步骤1.确定电能计量装置的位置和型号2.检查电能计量装置的外观和密封情况3.核对电能计量装置的技术参数和显示数据4.进行电能计量装置的运行检验5.进一步检测电能计量装置的准确性和稳定性6.检查电能计量装置的接线和连接情况7.做好检验记录和报告五、电能计量装置现场检验中常见问题及解决方法5.1 检验过程中发现的问题•问题描述和分类•常见问题分析和解决方法5.2 现场应急处理和安全措施•突发事件的处理•保障检验人员和设备的安全六、电能计量装置现场检验的实施与管理6.1 检验人员的资质和要求•认证和培训要求•检验人员的职责和义务6.2 检验相关的管理措施•检验计划和安排•检验记录和档案管理七、结论•总结本文的主要观点和论点•强调电能计量装置现场检验的重要性和必要性八、参考文献附录：电能计量装置现场检验表格。
电能计量装置错误接线检查
检查步骤
8、计算更正系数K=P/ P′，|K|＞1，表 慢，反之，表快。K＞0，表正转，K＜0， 表反转。若P′=0，则表不走，无更正系 数。 9、计算退补电量△W=（|K|-1）×|W|， 其中W为将相位伏安表置于U1U2处， 按默认的ABC顺序将红色导线接入A相电 压接线端子，黑色和白色导线相连接入B 相电压接线端子，黄色导线接入C相电压 接线端子，测得相位角为300°为正相序， 若为60°则为反相序。
检查步骤
3、找b点：将伏安相位表的档位置于电 压量程的相应档位，测各电压接线端子 与接地点之间的电压，寻找等电位点。 若哪相的电压值接近零，测为b点。然后 确定电压的接入顺序，并确定两个元件 接入的线电压。
检查步骤
4、测相位角：将相位伏安表的档位置于U1I2 处，将电压测试导线红色导线接在A相电压端 子，黑线接在B 相端子上，电流卡钳I2极性端 向下卡入第一元件的电流进线，测出接入第一 元件的电压和电流之间的相位角，记录；同理 将红色导线接在C相电压接线端子上，黑色不 动，I2卡入第二元件的电流进线，测出接入第 二元件的电压和电流之间的相位角，记录。
检查步骤
5、作出相量图：先作出相电压矢量图， 然后分别作出接入第一元件和第二元件 的线电压矢量，从第一元件的线电压矢 量开始沿顺时针方向旋转，据测得的相 位角作出接入第一元件的电流矢量，同 理作出第二元件的电流矢量。确定接入 第一元件和第二元件的电流。
检查步骤
6、画出错误接线图：根据相量图作出错 误接线图。 7、写出错误的功率表达式：根据测得的 两元件的线电压和电流及电压和电流之 间的相位角，写出功率表式P′=P1+P2
电能计量装置错误接线检查
李昌慧
BY1995双钳相位伏安表的简介
带电检查电能高压计量箱装置接线的方法和步骤资料
带电检查电能高压计量箱装置接线的方法和步骤电能计量装置中单相电能表只有一组电磁元件,接线较为简单，出现接线错误时容易发现。
三相四线电能表可以看成由三只单相电能表所组成。
采用分相法即可检查接线的正确与否。
经电流互感器(TA)、电压互感器(TV)接入的三相三线电能表误接线的种类和几率较多，特别是当前农网改造中更换此类表计较多的实际情况，出现接线错误，往往不易判断，而且由于该类表计所计量的电量大，其影响和后果也严重。
现以此类电能表为例浅析接线检查的方法和步骤。
1 电压回路的接线检查（1）测量各二次回路的线电压：在测量Uab、Ubc、Uca时，其值应接近相等且为110V。
测量过程中如发现三组电压不相等，且数值相差较大时，说明TV有一、二次侧断线、熔丝烧断或绕组反接等情况。
①对于采用V/V接线的TV，如线电压中有0V、50V等情况出现时，可能是一次或二次断线。
有一组电压为170V时，说明有一台TV绕组极性反接。
②对于Yyn接线的TV，当测量线电压的值中有58V出现时，说明有一次断线或一台TV绕组极性反接现象。
③带有表计等负载进行测量时，出现二次断线时不论采用何种方式接线的TV,没断的两相之间电压值总为100V其它两组电压按负载阻抗分配。
（2)检查接地点确定相别，用一只电压表一端接地,另一端依次接电能表三个电压端钮，可以判断TV的接地情况。
①电压表三次均指100V，说明TV二次侧回路没有接地，构不成回路.②两次为100V，一次为0，说明可能是两台单相互感器V形连接，也可能是三只单相TV或一台三相五柱TV为Y形连接。
以上三种均可断定B相接地，为0的一相即为B相，根据相序可以定出A相和C相.③三次均指100/ V,说明TV是Y形连接且中性点接地，这种情况一时还不能定相别。
（3)测量三相电压的相序：它应符合接线图规定。
如测出的是逆相序，有功表虽然正转，但因有相序误差，除正弦无功表外，其它无功表都将反转，接线时要把它改为正相序。
电能计量装置错误接线检查分析
目录实例一错误现象为表尾电压正相序WUV；电流相序I u I w 方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法，分析判断错误接线方法三：利用在向量图上对电压电流进行分析，判断错误接线实例二错误现象为表尾电压逆相序VUW；电流相序I u I w；U相电流极性反方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法，分析判断错误接线方法三：采用在相量图上对电压电流进行分析，判断错误接线实例三错误现象为表尾电压正相序WUV；电流相序I w I u ；功率因数为容性方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法确定V相电压，分析判断错误接线方法三：使用相位表，利用向量图分析判断错误接线实例四错误现象为表尾电压逆相序UWV；电流相序I u I w ；电流W相极性反；功率因数为容性方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法确定V相电压，分析判断错误接线方法三：使用相位表，利用向量图分析判断错误接线实例五错误现象为表尾电压正相序VWU；电流相序I u I w ；TV二次侧U相极性反方法一：使用相位伏安表测量数据，分析TV二次侧不断相极性反时的错误接线方法二：使用相位伏安表测量数据，分析TV二次侧不断相极性反时的错误接线方法三：使用相位伏安表测量数据，利用原理图分析TV二次侧不断相极性反时的错误接线实例六错误现象为表尾电压逆相序UWV；电流相序I w I u ；W相电流极性反；TV二次侧W相极性反方法一：使用相位表测量数据，分析TV二次侧不断相极性反时的错误接线方法二：使用相位表测量数据，分析TV二次侧不断相极性反时的错误接线方法三：使用相位伏安表测量数据，利用原理图分析TV二次侧不断相极性反时的错误接线实例七错误现象为表尾电压正相序VWU；电流相序I u -I w ；W 相电流极性反；U相电压断方法一：使用相位表，采用对地测量确定V相电压的分析方法方法二：使用相位表，采用不对地测量确定V相电压的分析方法实例八错误现象为表尾电压逆相序WVU；电流相序I w I u ；W相电压断方法一：使用相位表，采用对地测量确定V相电压的分析方法方法二：使用相位表，采用不对地测量确定V相电压的分析方法附录一常用数学有关公式附录二怎样画向量图实例一错误现象为表尾电压正相序WUV；电流相序I u I w 方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析错误接线一、测量操作步骤：1.将相位表用于测量电压的红笔和黑笔分别插入U1侧相对应的两个孔中。
电能计量装置带电接线检查方法
电能计量装置带电接线检查方法电能计量装置带电接线检查方法探讨摘要本文给出了几种电能计量装置带电接线检查的方法，分析了这几种方法的原理、步骤及适用性。
关键词：接线检查，方法，步骤概述电能计量装置正确接线是保证计量准确的前提，因为电能表、电压互感器（PT）、电流互感器（CT）的误差很小，而错接线造成的误差却可达到无穷大（错接线时的停走现象），真可谓一线之差，电量千万，所以在投运前或运行中应定期进行接线检查。
接线检查可分两种情况：停电检查、带电检查。
停电检查必较简单，它一般是对于新装或更换PT、CT以及其它计量装置投运前进行检查，主要内容是检查PT、CT的极性、变比及二次接线的核对工作；而带电检查一般是对于运行中的计量装置进行检查，主要内容是测出其运行时的各类电参数（电流、电压、相位角等），然后根据这些电参数进行分析判断接线正确与否。
直接接入式的单相及三相四线接线简单，带电检查比较容易，而经PT、CT接入的三相三线有功电能表误接线种类和机率较多，这是因为它是由电压、电流、电能表三者组合的，错接线的种类有几百种，不易判别，而且电量大，后果严重。
本文重点讨论经PT、CT接入的三相三线有功电能表带电检查的方法和步骤。
通过对电压回路、电流回路的检查只能查出简单的各个回路的错接线，还不能确定计量装置的是否接线正确（比如电压、电流的不同相），这就要通过电压交叉法、断B相电压法、相量图法进一步确定。
通过对这几种方法的综合运用，都能确定错接线的情况，最终确保计量装置的准确运行。
一、电压回路的接线检查1、电压互感器断线可分为一次侧断线和二次侧断线，由于作者在工作中碰到的电压互感器基本上的接法为V ／V接线，因此着重对此进行分析。
假定一二次侧只发生某一侧断线的情况，因为一二次侧同时发生断线情况的可能性很小，假设正常时三个线电压都为100V。
⑴一次侧断线图一所示为V／V接线的电压互感器，一般情况下一次侧断线都是高压熔丝烧断所造成，因此一般都断一相。
电能计量装置接线检查及提高准确性
电能计量装置接线检查及提高准确性电能计量装置是电力系统中的重要设备，用于计量电能消耗量，是电费计算的基础。
为确保计量准确性，需要进行接线检查和提高准确性的措施。
一、接线检查1. 检查电表安装位置是否合理：电能计量装置应安装在电源进线处，与电源负荷之间无其他电器设备，防止电流互感影响。
2. 检查电表接线是否正确：检查电表的连接线路是否正确、牢固。
应确保所有接线端子的电缆处于良好的接触状态，接触面洁净无氧化物，接线良好。
3. 检查电表接线端子的标志是否清晰：确认每个接线端子的标志牌都清晰可见，便于接线和维护。
4. 检查电表的接线端子是否松动：检查电表的接线端子是否松动，是否需要紧固。
如果端子松动，应及时紧固，确保接线良好。
5. 检查遮拦是否完好：检查电表的遮拦是否完好，是否有损坏，如有损坏应及时更换，避免误操作和安全隐患。
二、提高准确性的措施1. 定期校核电表：电能计量装置应定期进行校核，保持计量准确性。
可以通过请专业机构对电表进行检测，或者与电力公司联系，由他们来进行准确性的检测。
2. 定期清洁电表：定期检查和清洁电表的接触端子和读数装置，以保持接触良好，避免接触不良导致计量误差。
3. 制定用电规范：制定用电规范，规范用电行为。
如避免低功率电器同时开启，避免窃电等行为，确保电能计量装置的准确性。
4. 安装电能质量监测设备：安装电能质量监测设备，监测供电质量，防止负载波动、电压失真等因素对电能计量装置的影响。
5. 建立监管机制：建立监管机制，加强对电能计量装置的巡检和监督，及时发现和解决计量装置的问题，确保计量准确性。
3-高压电能计量装置接线检查及故障排除(整理)
江苏省电力行业《农网配电营业工》职业技能鉴定操作考核评分标准(考评员用)江苏省电力行业《农网配电营业工》职业技能鉴定操作考核(考评员评分用)姓名准考证号操作开始时间结束时间江苏省电力行业《农网配电营业工》职业技能鉴定操作考核任务书1、操作项目高压电能计量装置通电前接线检查及故障排除2、操作时间本项作业时间 30分钟3、操作说明（1）独立操作；（2）现场提供高压计量装置接线柜并设置接线错误及故障；（3）正确使用工器具；（4）现场万用表、钳型电流表、相序表、电子相位表供选用；（5）整个计量装置接线柜内共设置三处故障点（包含：电流回路、电压回路、接地回路），故障点查出后可提前结束，但不加分；（6）计量装置接线柜内故障点查出后，需在柜内将故障点改正过来，但须记录在答题纸上，并把答题纸上各项内容填写完整，简单扼要表述清楚；（7）否决项：工作中未做好安全防护措施，发生安全违章，损坏计量设备或仪器仪表，立即取消考核，并作零分处理；（8）时间到应立即停止操作，整理工具材料离开操作场地。
江苏省电力行业《农网配电营业工》职业技能鉴定操作考核高压电能计量装置通电前接线检查及故障排除答题纸姓名江苏省电力行业《农网配电营业工》职业技能鉴定操作考核评分标准(考评员用)检查前准备：着工作服，戴安全帽，绝缘鞋，手套，验电笔。
1、检查万用表：将万用表拔至R*10档位，搭接两根测量棒以及延长辅助测量线是否连通。
2、用看的方法：（1）检查电能表、表尾接线盒以及TA、TV二次侧桩头压线是否紧固，可用手拽拉导线，用罗丝刀加以紧固。
（2）检查联合接线盒电压连接片以及U、W相电流线圈连接片连接是否正确。
3、测量电压回路（1）、打开联合接线盒U相、W相电压连接片。
（2）、测量联合接线盒到表计二次回路，方法：首先分清U、V、W相电压线颜色，如无交叉用万用表分别碰及接线盒U—表U、接线盒V---表V、接线盒W—表W，判断是否压皮及虚接现象。
（3）、测量联合接线盒到电压互感器二次回路，方法：用加长连接线夹住电压互感器二次侧桩头任意一相，用另一表棒分别碰触联合接线盒进线端的（上端）U、V、W电压线，应该全部相通，接线盒上的U、V、W相与电压互感器上的a、a-b、b三路导线颜色一致，则电压回路正确。
电能计量装置接线检查
电能计量装置接线检查及电量处理电能计量装置是供用电双方进行电能公平买卖的测量工具，因此电能计量装置的准确性直接关系到供用电双方的经济利益。
经检定符合准确度等级的电能表和互感器其基本误差一般很小，但错误的接线所带来的计量误差可能高达百分之几十，甚至几百，故电能计量装置安装接线完工后须进行验收检查。
一般，电能计量装置错误接线的类型有：(1)缺相。
电压、电流量或一、或全部缺失，如电压开路，电流开(短)路等。
(2)接反。
电压、电流互感器极性接反或电流接反。
(3)移相。
进电能表的电压、电流不是电能表接线规则中所需相的电压、电流。
电能计量装置的接线检查分停电检查和带电检查。
停电检查主要是依据接线图纸排查互感器、二次接线、电能表接线是否正确，特别是在安装接线前检查互感器的极性，以免电能计量装置安装完毕后再重新安装。
带电检查是在计量装置投入使用后的整组定期检查，当发现电能计量装置错误接线后，除更正错误接线外，还应进行退补电量。
本节我们主要讨论带电检查电能计量装置接线。
一、瓦秒法检查电能计量装置接线瓦秒法是将电能表反映的功率(有功或无功)与线路中的实际功率比较，以定性判断电能计量装置接线是否正确。
它是电能计量装置接线检查中常用的一种检查手段，也是初步判断计量是否准确的常用手段。
瓦秒法的做法是：用一只秒表记录电能表圆盘转N(r)所需的时间t (s)或N个脉冲所需要的时间t(s)。
然后根据电能表常数(一次或二次常数)求出负载功率，将计算的功率值与线路中负载实际功率值相比较。
也可根据电能表常数(一次或二次常数)和负载实际功率计算出电能表圆盘转N(r)或发出N个脉冲所需要的时间t (s)，然后将计算出的时间与实测时间相比较。
功率P(W)、时间、转数(脉冲数)之间的关系式为式中 C——有功电能表常数(一次或二次常数)，r／kWh。
电能计量装置相对误差的计算有以下两种方法：(1)通过功率计算相对误差式中 P一一计算功率，P。
电能计量装置检验规程完整版
3.4潜动试验
3.4.1当安装式电能表的电流线路中无电流，而加于电压线路的电压为额定值的80%～110%时，电能表转盘的转动不得超过1整转。
对于携带型精密电能表，当电压线路不加电压，电流线路通以标定电流，在计数器停止计数时，其示值在1min内应无明显的变化。
?
1983年12月31日
?
目次
?
1电能计量装置的分类办法和检验周期
1.1分类办法
1.2检验周期
2电能表的检验项目
3电能表的技术要求及检验方法
3.1直观检查
3.2绝缘强度试验
3.3起动试验
3.4潜动试验
3.5基本误差的测定
3.6需量指示器的试验
3.7走字试验
3.8检验结果的处理
4电能表的现场检验
4.1检验项目
工频试验电压值按下述规定选取：
a.所有线路对金属外壳间或对绝缘材料外壳的金属外露部分及金属支架间为1.5kV。
b.电流和电压线路间及不同相的电流线路间为600V。
3.2.1.2试验电压应在5～10s内由零平稳地升至规定值并保持1min。然后以同样的速度降至零。
试验装置高压侧功率应不小于500VA。
3.2.2必要时，对安装式电能表还应进行冲击电压试验。冲击电压试验应在工频电压试验之前进行。
3.4.2试验时，对新购的电能表先后加80%和110%的额定电压；运行中的电能表仅加110%的额定电压。
对于经互感器接入的电能表，必要时，可在 或 的条件下，给电流线路通以1／5的起动电流，检查电能表是否潜动。
3.4.3试验时，其他条件应符合3.5.1款的有关规定。
电能计量装置的错误接线及接线检查方法
电能计量装置的错误接线及接线检查方法摘要：就目前的情况来看，随着经济的高速发展，各种各样的电子产品出现在人们的日常生活中，导致人们的用电需求日益增长。
在用电过程中，最不可忽视的就是电能计量装置的使用，在电能计量装置运行的过程中，如果线路发生了问题，那么就会导致电能计量的计量结果受到影响，甚至出现电能计量表的停止运行的情况，对于电力企业的收益造成影响。
在实际运行过程中，电能计量装置中的线路问题类型和检查线路的方式有很多，本文，就这些方面进行了仔细研究，归纳出了以下几点，希望能为电力企业在运用过程中提供一些帮助。
关键词:电能计量装置；错误接线；接线检查引言：作为电力企业中的重要组成部分，电能计量装置的正常使用与否直接关系到电力企业的直接收益的多少，体现了电力企业的技术管理水平的高低，影响着电力企业与用户之间的关系等。
电能计量装置在安装、运行过程中，容易受到相关技术人员的操作水平、用户的不法行为、设备质量等多方面的影响，造成用户与电力企业的利益受损。
因此，必须要重点关注电能计量装置的情况。
一、电能计量装置的内涵（一）电能计量装置的相关要求电能计量装置的主要作用是通过统计用户的电力使用情况已达到收取电费的目的，同时在记录用电量的情况下减少偷电、漏电的违法情况的出现，维护用户和电力企业的经济利益。
因此，在进行电能计量装置的安装过程中，应该要遵守以下要求：第一，在进行安装电能表和互感表的过程中，安装人员必须要端正态度，仔细的检查电能计量装置的零件的质量和类型有无问题。
第二，在安装的过程中，必须要对电能计量装置的计量结果进行测试，保证数据的误差超过规定范围。
第三，在安装过程中，必须要重点关注线路问题，保证接线无误，确保电能计量装置能够正常。
（二）电能计量装置的接线错误分析电能计量装置在电力企业运营的过程中占据了重要的地位，电能计量装置结果的准确性直接决定着电力企业的盈利情况，关系着企业与用户之间的交易是否公平公正。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011年聊城供电公司
电能计量装置接线检查操作实施细则
2011年4月8日
1.比赛项目和内容
高压三相三线有功电能表现场接线检查
2.比赛程序和规则
2.1 比赛程序
2.1.1 抽签：确定选手参赛顺序和比赛所用模拟装置
2.1.2 按抽签顺序进行高压三相三线有功电能表现场接线检查技术比武
2.1.3 进行高压三相三线有功电能表现场接线检查技术比武的程序
2.1.
3.1 由技术组按照比赛题目在模拟装置上设置接线方式（三相电压、电流对称，负载性质为感性，功率因数角范围为0°～ 60°，电压互感器 V/v接线，电压V相接地，接线盒至电能表接线正确）。
2.1.
3.2 参赛选手携带仪表、工具按所抽模拟装置号进入比赛现场，裁判员发给“电能表现场接线检查记录”及计算用纸，参赛选手准备好后由总裁判发令比赛开始，裁判员开始计时，选手开始操作。
2.1.
3.3 参赛选手填写记录，根据测得数据画出错误接线相量图，写出检查判断结果，算出更正系数。
2.1.
3.4 参赛选手将试验接线盒复原并加封，交上记录，清理现场后报告裁判操作完毕，裁判员停止计时，参赛选手撤离现场。
2.2 比赛规则
2.2.1 选手实际操作时间为20分钟。
2.2.2 比赛前，由组委会统一安排选手集体熟悉比赛场地、比赛设施。
2.2.3 接线检查的方法不限，可以使用电压表、电流表、相序表、相位伏安表（不含相量图）、万用表，但不能使用三相测试仪器。
2.2.4 记录填写应使用蓝黑色钢笔或签字笔。
2.2.5 比赛过程中，不准查阅规程、资料等，裁判人员对选手提问一般不做解答。
2.2.6 比赛过程中，如果赛场准备的电源、模拟盘等发生故障，排除故障时间扣除。
选手自带的仪表、工具、接线等问题影响操作时，选手自行处理解决，时间不扣。
2.2.7 比赛中，遵守有关安全规定，保证人身及仪器、设备的安全。
3. 评分标准：质量分评分标准见附录。
4. 使用的设备、器材
4.1 高低压电能计量现场模拟装置二台（每台二人同时操作比赛），安装电能表为DSSD 型三相三线多功能电能表。
4.2 电子秒表5只。
4.3 “电能表现场接线检查记录”50份及计算用纸若干。
4.4 接线检查所用测量仪表、工具及计算绘图所用文具由参赛选手自备。
5.各项成绩折算比例和速度分计算方法
5.1实际操作总分120分，（其中操作质量100分，操作速度20分）
5.2实际操作速度分计算方法：
速度分=（20-自身时间）/（20-最快选手时间）×20
附录1：
电能计量装置接线检查比赛评分标准
裁判长：裁判员：日期：
附录2 电能表现场接线检查记录。
