《半导体物理学》期末考试试卷(B卷)-往届

赣南师范学院2010–2011学年第一学期期末考试试卷（B 卷）开课学院：物电学院课程名称：半导体物理学考试形式：闭卷，所需时间：120分钟注意事项：1、教师出题时请勿超出边界虚线；2、学生答题前将密封线外的内容填写清楚，答题不得超出密封线；3、答题请用蓝、黑钢笔或圆珠笔。

一、填空题（共30分，每空1分）1、半导体中有和两种载流子，而金属中只有一种载流子。

2、杂质原子进入材料体内有很多情况，常见的有两种，它们是杂质和杂质。

3、根据量子统计理论，服从泡利不相容原理的电子遵从费米统计率，对于能量为E 的一个量子态，被一个电子占据的概率为()f E ，表达式为，()f E 称为电子的费米分布函数，它是描写的一个统计分布函数。

当0F E E k T ->>时，费米分布函数转化为()B f E ，表达式为，()B f E 称为电子的玻尔兹曼分布函数。

在0F E E k T ->>时，量子态被电子占据的概率很小，这正是玻尔兹曼分布函数适用的范围。

费米统计率与玻尔兹曼统计率的主要差别在于，而在0F E E k T ->>的条件下，该原理失去作用，因而两种统计的结果变成一样了。

4、在一定温度下，当没有光照时，一块n 型半导体中，为多数载流子，是少数载流子，电子和空穴的浓度分别为0n 和0p ，则0n 和0p 的关系为，当用g h E ν>>（该半导体禁带宽度）的光照射该半导体时，光子就能把价带电子激发到导带上去，此时会产生，使导带比平衡时多出一部分电子n ，价带比平衡时多出一部分空穴p ，n 和p 的关系为，这时把非平衡电子称为非平衡载流子，而把非平衡空穴称为非平衡载流子。

在一般小注入情况下，在半导体材料中，非平衡载流子带来的影响可忽略，原因是，而非平衡载流子却往往起着重要作用，原因是。

5、是反映载流子在电场作用下运动难易程度的物理量，而是反映存在浓度梯度时载流子运动的难易程度的物理量。

电子科技大学半导体物理期末考试试卷b试题答案汇编

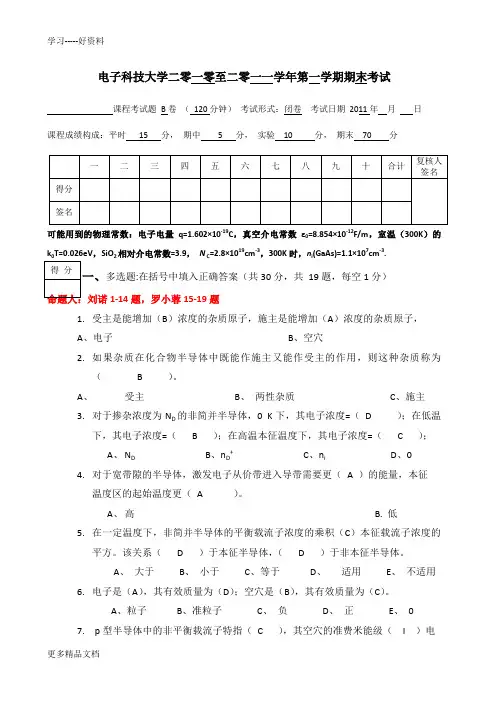

电子科技大学二零一零至二零一一学年第一学期期末考试课程考试题B卷（120分钟）考试形式：闭卷考试日期2011年月日课程成绩构成：平时15 分，期中 5 分，实验10 分，期末70 分可能用到的物理常数：电子电量q=1.602×10-19C，真空介电常数ε0=8.854×10-12F/m，室温（300K）的，SiO2相对介电常数=3.9，N C=2.8×1019cm-3，300K时，n i(GaAs)=1.1×107cm-3.一、多选题:在括号中填入正确答案（共30分，共19题，每空1分）1-14题，罗小蓉15-19题1.受主是能增加（B）浓度的杂质原子，施主是能增加（A）浓度的杂质原子，A、电子B、空穴2.如果杂质在化合物半导体中既能作施主又能作受主的作用，则这种杂质称为（ B ）。

A、受主B、两性杂质C、施主3.对于掺杂浓度为N D的非简并半导体，0 K下，其电子浓度=（ D ）；在低温下，其电子浓度=（ B ）；在高温本征温度下，其电子浓度=（ C ）；A、N DB、n D+C、n iD、04.对于宽带隙的半导体，激发电子从价带进入导带需要更（A ）的能量，本征温度区的起始温度更（ A ）。

A、高 B. 低5.在一定温度下，非简并半导体的平衡载流子浓度的乘积（C）本征载流子浓度的平方。

该关系（ D ）于本征半导体，（ D ）于非本征半导体。

A、大于B、小于C、等于D、适用E、不适用6.电子是（A），其有效质量为（D）；空穴是（B），其有效质量为（C）。

A、粒子B、准粒子C、负D、正E、07. p型半导体中的非平衡载流子特指（C ），其空穴的准费米能级（I ）电子的准费米能级。

A、n0B、p0C、ΔnD、ΔpE、nF、pG、高于H、等于I、小于8. 在室温下，低掺杂Si的载流子散射机制主要是（ B D ）。

A、压电散射B、电离杂质散射 C. 载流子-载流子散射D.晶格振动散射9. 适用于（ B ）半导体。

《半导体物理学》试题与及答案

练习1-课后习题7
第二章半导体中杂质和缺陷能级
锑化铟的禁带宽度E g = 0.18 e V ，相对介电常数 εr = 17 ，电子的有效质量mn∗ = 0.015 m0， m 0为电子的惯性质量，求 ⅰ）施主杂质的电离能， ⅱ）施主的弱束缚电子基态轨道半径。
解：
练习2
第二章半导体中杂质和缺陷能级
所以样品的电导率为： q(n0 n p0 p )
代入数据得，电导率为2.62 ×1013S/cm 所以，电场强度 E J 1.996103 mA / cm

作业-课后习题2
第四章半导体的导电性
试计算本征Si 在室温时的电导率，设电子和空穴迁移率分别为1450cm2/V·S 和500cm2/V·S。当掺入百万分之一的As 后，设杂质全部电离，试计算其电导率。比本征Si 的电导率增大了多少倍？（ni=1.5×1010cm-3; Si原子浓度为 =5.0×1022cm-3,假定掺杂后电子迁移率为900cm2/V·S)
m0为电子惯性质量，k1=1/2a; a=0.314nm。试求：（1）禁带宽度；（2）导带底电子有效质量；（3）价带顶电子有效质量；（4）价带顶电子跃迁到导带底时准动量的变化。
练习2-课后习题2
第一章半导体中的电子状态
2.晶格常数为0.25nm的一维晶格，当外加102V/m和107V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。
所以，300k时，
nT 300

(1.05 1019

5.7
1018 )
exp(
0.67 1.61019 21.381023 300)
1.961013cm3
77k时，

电子科技大学2009半导体物理期末考试试题答卷B试题参考答案

电子科技大学二零九至二零一零学年第一学期期末考试半导体物理课程考试题B卷（120分钟）考试形式：闭卷考试日期2010年元月18日课程成绩构成：平时10 分，期中 5 分，实验15 分，期末70 分9.有效质量概括了晶体内部势场对载流子的作用，可通过回旋共振实验来测量。

10.某N型Si半导体的功函数W S是4.3eV，金属Al的功函数W m是4.2 eV，该半导体和金属接触时的界面将会形成反阻挡层接触/欧姆接触。

11. 有效复合中心的能级位置靠近禁带中心能级/本征费米能级/E i。

12. MIS结构中半导体表面处于临界强反型时，表面少子浓度等于内部多子浓度，表面反型13. 金属和n 型半导体接触形成肖特基势垒，若外加正向偏压于金属，则半导体表面电子势二、选择题（共15分，每题1 分）导体 5. 空间实验室中失重状态下生长的GaAs 与地面生长的GaAs 相比，载流子迁移率要高，这A. 无杂质污染B. 晶体生长更完整C. 化学配比更合理 A. 复合机构B. 散射机构C. 禁带宽度D. 晶体结构7. 若某材料电阻率随温度升高而单调下降，该材料是 A 。

A. 本征半导体B. 杂质半导体C. 金属导体A. 上升c) 掺入浓度1016 cm-3的P原子，浓度为1015 cm-3的B原子；d) 纯净硅。

A. abcdB. cdbaC. adcbD. dabc12. 以下4种不同掺杂情况的半导体，热平衡时室温下少子浓度最高的是 D 。

A. 掺入浓度1015 cm-3 P原子的Si半导体；B. 掺入浓度1014 cm -3 B 原子的Si 半导体；C. 掺入浓度1015 cm -3 P 原子Ge 半导体；D. 掺入浓度1014 cm -3 B 原子Ge 半导体。

（已知室温时：Si 的本征载流子浓度310105.1-⨯=cm n i ，Ge 的本征载流子浓度313104.2-⨯=cm n i ）13. 直接复合时，小注入的P 型半导体的非平衡载流子寿命 τd 决定于 B 。

半导体物理试卷b答案教学文案

半导体物理试卷b答案一、名词解释（本大题共5题每题4分，共20分）1. 直接复合：导带中的电子越过禁带直接跃迁到价带，与价带中的空穴复合，这样的复合过程称为直接复合。

2.本征半导体：不含任何杂质的纯净半导体称为本征半导体，它的电子和空穴数量相同。

3．简并半导体：半导体中电子分布不符合波尔兹满分布的半导体称为简并半导体。

过剩载流子：在光注入、电注入、高能辐射注入等条件下，半导体材料中会产生高于热平衡时浓度的电子和空穴，超过热平衡浓度的电子△n=n-n0和空穴△p=p-p0称为过剩载流子。

4. 有效质量、纵向有效质量与横向有效质量答：有效质量：由于半导体中载流子既受到外场力作用，又受到半导体内部周期性势场作用。

有效概括了半导体内部周期性势场的作用，使外场力和载流子加速度直接联系起来。

在直接由实验测得的有效质量后，可以很方便的解决电子的运动规律。

5. 等电子复合中心等电子复合中心：在III- V族化合物半导体中掺入一定量与主原子等价的某种杂质原子，取代格点上的原子。

由于杂质原子与主原子之间电性上的差别，中性杂质原子可以束缚电子或空穴而成为带电中心。

带电中心吸引与被束缚载流子符号相反的载流子，形成一个激子束缚态。

这种激子束缚态叫做等电子复合中心。

二、选择题（本大题共5题每题3分，共15分）1．对于大注入下的直接辐射复合，非平衡载流子的寿命与（D ）A. 平衡载流子浓度成正比B. 非平衡载流子浓度成正比C. 平衡载流子浓度成反比D. 非平衡载流子浓度成反比2．有3个硅样品，其掺杂情况分别是：甲．含铝1×10-15cm-3乙.含硼和磷各1×10-17cm-3丙.含镓1×10-17cm-3室温下，这些样品的电子迁移率由高到低的顺序是（C ）甲乙丙 B. 甲丙乙 C. 乙甲丙D. 丙甲乙3．有效复合中心的能级必靠近( A )A.禁带中部B.导带C.价带D.费米能级4．当一种n型半导体的少子寿命由直接辐射复合决定时，其小注入下的少子寿命正比于（C ）A.1/n0B.1/△nC.1/p0D.1/△p5．半导体中载流子的扩散系数决定于其中的( A )A.散射机构B. 复合机构C.杂质浓变梯度D.表面复合速度6．以下4种半导体中最适合于制作高温器件的是（ D ）A. SiB. GeC. GaAsD. GaN三、简答题（20分）1．请描述小注入条件正向偏置和反向偏置下的pn结中载流子的运动情况，写出其电流密度方程，请解释为什么pn结具有单向导电性？（10分）解：在p-n结两端加正向偏压V F, V F基本全落在势垒区上，由于正向偏压产生的电场与内建电场方向相反，势垒区的电场强度减弱，势垒高度由平衡时的qV D下降到q(V D-V F)，耗尽区变窄，因而扩散电流大于漂移电流，产生正向注入。

电子科技大学半导体物理期末考试试卷试题答案

电⼦科技⼤学半导体物理期末考试试卷试题答案电⼦科技⼤学⼆零⼀零⾄⼆零⼀⼀学年第⼀学期期末考试1．对于⼤注⼊下的直接辐射复合，⾮平衡载流⼦的寿命与（D ）A. 平衡载流⼦浓度成正⽐B. ⾮平衡载流⼦浓度成正⽐C. 平衡载流⼦浓度成反⽐D. ⾮平衡载流⼦浓度成反⽐2．有3个硅样品，其掺杂情况分别是：甲．含铝1×10-15cm-3⼄.含硼和磷各1×10-17cm-3丙.含镓1×10-17cm-3室温下，这些样品的电阻率由⾼到低的顺序是（C ）A.甲⼄丙B. 甲丙⼄C. ⼄甲丙D. 丙甲⼄3．题2中样品的电⼦迁移率由⾼到低的顺序是（ B ）4．题2中费⽶能级由⾼到低的顺序是（ C ）5. 欧姆接触是指（ D ）的⾦属⼀半导体接触A. Wms = 0 B. Wms< 0C. Wms> 0 D. 阻值较⼩且具有对称⽽线性的伏安特性6．有效复合中⼼的能级必靠近( A )A.禁带中部B.导带C.价带D.费⽶能级7．当⼀种n型半导体的少⼦寿命由直接辐射复合决定时，其⼩注⼊下的少⼦寿命正⽐于（C ）A.1/n0B.1/△nC.1/p0D.1/△p8．半导体中载流⼦的扩散系数决定于其中的( A )A.散射机构B. 复合机构C.杂质浓变梯度D.表⾯复合速度9．MOS 器件绝缘层中的可动电荷是（ C ）A. 电⼦B. 空⽳C. 钠离⼦D. 硅离⼦10．以下4种半导体中最适合于制作⾼温器件的是（ D ）A. SiB. GeC. GaAsD. GaN⼆、解释并区别下列术语的物理意义（30 分，7+7+8+8，共4 题）1. 有效质量、纵向有效质量与横向有效质量（7 分）答：有效质量：由于半导体中载流⼦既受到外场⼒作⽤，⼜受到半导体内部周期性势场作⽤。

有效概括了半导体内部周期性势场的作⽤，使外场⼒和载流⼦加速度直接联系起来。

在直接由实验测得的有效质量后，可以很⽅便的解决电⼦的运动规律。

电子科技大学半导体物理期末考试试卷A试题答案

………密………封………线………以………内………答………题………无………效……2012半导体物理学期末试题一、选择填空（22分）1、在硅和锗的能带结构中，在布里渊中心存在两个极大值重合的价带，外面的能带（ B ），对应的有效质量（ C ），称该能带中的空穴为( E )。

A. 曲率大；B. 曲率小；C. 大；D. 小；E. 重空穴；F. 轻空穴2、如果杂质既有施主的作用又有受主的作用，则这种杂质称为（F ）。

A. 施主B. 受主C.复合中心D.陷阱 F. 两性杂质3、在通常情况下，GaN呈（ A ）型结构，具有（ C ），它是（F ）半导体材料。

A. 纤锌矿型；B. 闪锌矿型；C. 六方对称性；D. 立方对称性；E.间接带隙；F. 直接带隙。

4、同一种施主杂质掺入甲、乙两种半导体，如果甲的相对介电常数εr是乙的3/4，m n*/m0值是乙的2倍，那么用类氢模型计算结果是（D ）。

A.甲的施主杂质电离能是乙的8/3，弱束缚电子基态轨道半径为乙的3/4B.甲的施主杂质电离能是乙的3/2，弱束缚电子基态轨道半径为乙的32/9C.甲的施主杂质电离能是乙的16/3，弱束缚电子基态轨道半径为乙的8/3D.甲的施主杂质电离能是乙的32/9，的弱束缚电子基态轨道半径为乙的3/85、.一块半导体寿命τ=15µs，光照在材料中会产生非平衡载流子，光照突然停止30µs后，其中非平衡载流子将衰减到原来的（C ）。

A.1/4 ； B.1/e ； C.1/e2； D.1/26、对于同时存在一种施主杂质和一种受主杂质的均匀掺杂的非简并半导体，在温度足够高、n i>> /N D-N A/ 时，半导体具有（ B ）半导体的导电特性。

A. 非本征 B.本征7、在室温下，非简并Si中电子扩散系数Dｎ与ＮＤ有如下图（C ）所示的最恰当的依赖关系：ＤｎＤｎＤｎＤｎ8、在纯的半导体硅中掺入硼，在一定的温度下，当掺入的浓度增加时，费米能级向（A ）移动；当掺………密………封………线………以………内………答………题………无………效……杂浓度一定时，温度从室温逐步增加，费米能级向( C )移动。

半导体物理期末试卷(含部分答案

一、填空题1．纯净半导体Si 中掺V 族元素的杂质，当杂质电离时释放电子。

这种杂质称施主杂质；相应的半导体称 N 型半导体。

2．当半导体中载流子浓度的分布不均匀时，载流子将做扩散运动；在半导体存在外加电压情况下，载流子将做漂移运动。

3．n o p o =n i 2标志着半导体处于平衡状态，当半导体掺入的杂质含量改变时，乘积n o p o 改变否？不变；当温度变化时，n o p o 改变否？改变。

4．非平衡载流子通过复合作用而消失，非平衡载流子的平均生存时间叫做寿命τ，寿命τ与复合中心在禁带中的位置密切相关，对于强p 型和强n 型材料，小注入时寿命τn 为，寿命τp 为 .5．迁移率是反映载流子在电场作用下运动难易程度的物理量，扩散系数是反映有浓度梯度时载 qn n 0=μ ，称为爱因斯坦关系式。

6．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射和晶格振动散射。

前者在电离施主或电离受主形成的库伦势场下起主要作用，后者在温度高下起主要作用。

7．半导体中浅能级杂质的主要作用是影响半导体中载流子浓度和导电类型；深能级杂质所起的主要作用对载流子进行复合作用。

8、有3个硅样品，其掺杂情况分别是：甲含铝1015cm -3 乙. 含硼和磷各1017 cm -3 丙含镓1017 cm -3 室温下，这些样品的电阻率由高到低的顺序是乙甲丙。

样品的电子迁移率由高到低的顺序是甲丙乙。

费米能级由高到低的顺序是乙> 甲> 丙。

9．对n 型半导体，如果以E F 和E C 的相对位置作为衡量简并化与非简并化的标准，那么 T k E E F C 02>- 为非简并条件； T k E E F C 020≤-< 为弱简并条件； 0≤-F C E E 为简并条件。

10．当P-N 结施加反向偏压增大到某一数值时，反向电流密度突然开始迅速增大的现象称为 PN 结击穿，其种类为：雪崩击穿、和齐纳击穿（或隧道击穿）。

半导体物理学期末复习试题及答案一(word文档良心出品)

一、选择题1.与绝缘体相比，半导体的价带电子激发到导带所需要的能量（ B ）。

A. 比绝缘体的大B.比绝缘体的小C. 和绝缘体的相同2.受主杂质电离后向半导体提供（ B ），施主杂质电离后向半导体提供（ C ），本征激发向半导体提供（ A ）。

A. 电子和空穴B.空穴C. 电子3.对于一定的N型半导体材料，在温度一定时，减小掺杂浓度，费米能级会（ B ）。

A.上移B.下移C.不变4.在热平衡状态时，P型半导体中的电子浓度和空穴浓度的乘积为常数，它和（ B ）有关A.杂质浓度和温度B.温度和禁带宽度C.杂质浓度和禁带宽度D.杂质类型和温度5.MIS结构发生多子积累时，表面的导电类型与体材料的类型（ B ）。

A.相同B.不同C.无关6.空穴是( B )。

A.带正电的质量为正的粒子B.带正电的质量为正的准粒子C.带正电的质量为负的准粒子D.带负电的质量为负的准粒子7.砷化稼的能带结构是（ A ）能隙结构。

A. 直接B.间接8. 将Si 掺杂入GaAs 中，若Si 取代Ga 则起（ A ）杂质作用，若Si 取代As 则起（ B ）杂质作用。

A. 施主B. 受主C. 陷阱D. 复合中心9. 在热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ D ），当温度大于热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ A ）。

A. 大于1/2B. 小于1/2C. 等于1/2D. 等于1E. 等于010. 如图所示的P 型半导体MIS 结构的C-V 特性图中，AB 段代表（ A ），CD 段代表（B ）。

A. 多子积累B. 多子耗尽C. 少子反型D. 平带状态11. P 型半导体发生强反型的条件（ B ）。

A. ⎪⎪⎭⎫ ⎝⎛=i A S n N q T k V ln 0B. ⎪⎪⎭⎫ ⎝⎛≥i A S n N q T k V ln 20 C. ⎪⎪⎭⎫ ⎝⎛=i D S n N q T k V ln 0 D. ⎪⎪⎭⎫ ⎝⎛≥i D S n N q T k V ln 2012. 金属和半导体接触分为：（ B ）。

电子科技大学半导体物理期末考试试卷a试题答案..

电子科技大学二零九至二零一零学年第一学期期末考试半导体物理课程考试题 A 卷（ 120分钟）考试形式：闭卷考试日期 2010年元月 18日课程成绩构成：平时 10 分，期中 5 分，实验 15 分，期末 70 分一、选择题（共25分，共 25题，每题1 分）A ）的半导体。

A. 不含杂质和缺陷B. 电阻率最高C. 电子密度和空穴密度相等D. 电子密度与本征载流子密度相等2、如果一半导体的导带中发现电子的几率为零，那么该半导体必定（ D ）。

A. 不含施主杂质B. 不含受主杂质C. 不含任何杂质D. 处于绝对零度3、对于只含一种杂质的非简并n 型半导体，费米能级E F 随温度上升而（ D ）。

A. 单调上升B. 单调下降C. 经过一个极小值趋近EiD. 经过一个极大值趋近Ei4、如某材料电阻率随温度上升而先下降后上升，该材料为（ C ）。

A. 金属 B. 本征半导体 C. 掺杂半导体 D. 高纯化合物半导体5、公式*/m q τμ=中的τ是半导体载流子的（ C ）。

A. 迁移时间 B. 寿命 C. 平均自由时间 D. 扩散时间6、下面情况下的材料中，室温时功函数最大的是（ A ） A. 含硼1×1015cm -3的硅 B. 含磷1×1016cm -3的硅 C. 含硼1×1015cm -3，磷1×1016cm -3的硅 D. 纯净的硅7、室温下，如在半导体Si 中，同时掺有1×1014cm -3的硼和1.1×1015cm -3的磷，则电子浓度约为（ B ），空穴浓度为（ D ），费米能级为（ G ）。

将该半导体由室温度升至570K ，则多子浓度约为（ F ），少子浓度为（ F ），费米能级为（ I ）。

（已知：室温下，n i ≈1.5×1010cm -3；570K 时，n i ≈2×1017cm -3）A 、1×1014cm -3B 、1×1015cm -3C 、1.1×1015cm -3D 、2.25×105cm -3E 、1.2×1015cm -3F 、2×1017cm -3G 、高于EiH 、低于EiI 、等于Ei8、最有效的复合中心能级位置在（ D ）附近；最有利陷阱作用的能级位置在（ C ）附近，常见的是（ E ）陷阱。

12年期末考试题B..

………密………封………线………以………内………答………题………无………效……电子科技大学成都学院二零一一至二零一二学年第二学期B卷1、在N型半导体中，（）为多数载流子，（）为少数载流子。

2、在PN结的空间电荷区中，P区一侧带（），N区一侧带（）电荷。

3、势垒电容反映的是PN结的势垒区电离杂质电荷随外加电压的变化率。

PN结的掺杂浓度越高，则势垒电容就越（）；外加反向电压越高，则势垒电容就越（）。

4、为了提高晶体管的基区输运系数，应当使基区宽度（）基区少子扩散长度。

5、晶体管的共发射极直流短路电流放大系数β是指，发射结（）偏、集电结（）偏时的（）电流与（）电流之比。

6、当（）降到1时的频率称为最高振荡频率f M。

7、对于频率不是特别高的一般高频管，提高特征频率f T的主要措施是（）。

8、MOSFET是利用外加电压产生（）来控制漏极电流大小，因此它是（）控制器件。

9、跨导gm反映了场效应管（）对（）控制能力，其单位是（）10、要提高N沟道MOSFET的阈电压V T，应使衬底掺杂浓度N A（），使栅氧化层厚度T ox（）。

二选择题（10分）1、当PN结外加正向偏压时，扩散电流（）漂移电流，当外加反向偏压时，扩散电流（）漂移电流。

A 大于，B.小于，C等于，D 不定2、当对PN结外加反向电压时，其势垒区宽度会（），势垒区的势垒高度会（）。

A 变宽， B变窄，C 变高，D 不变3、P＋N结耗尽层宽度主要取决于（）：A p＋区浓度，B n区的浓度，C P＋区和n区的浓度4、限制双极结型晶体管最高工作电压的主要因素是（）：A 雪崩击穿电压， B基区穿通电压， C雪崩击穿电压和基区穿通电压的较小者5、对于实际的增强型MOSFET，简单说明阈值电压（VT）包括哪几个部分的电压分量（）（多选）A栅氧化层上的电压Vox，B平带电压VFB ，C源漏电压VDSD 使半导体表面产生强反型层（沟道）所需要的电压2φFP………密………封………线………以………内………答………题………无………效……6. 晶体管基区运输系数主要决定于（）：A 基区浓度， B基区电阻率和基区少子寿命，C基区宽度和基区少子扩散长度三、问答题（40分）1、解释PN结内建电场，缓变基区晶体管内建电场。

电子科技大学-半导体物理答案

第一篇半导体中的电子状态习题1-1、什么叫本征激发？温度越高，本征激发的载流子越多，为什么？试定性说明之。

1-2、试定性说明Ge 、Si 的禁带宽度具有负温度系数的原因。

1-3、试指出空穴的主要特征。

1-4、简述Ge 、Si 和GaAS 的能带结构的主要特征。

1-5、某一维晶体的电子能带为[])sin(3.0)cos(1.01)(0ka ka E k E --=其中E 0=3eV ，晶格常数a=5х10-11m 。

求：（1）能带宽度；（2）能带底和能带顶的有效质量。

题解：1-1、解：在一定温度下，价带电子获得足够的能量（≥E g ）被激发到导带成为导电电子的过程就是本征激发。

其结果是在半导体中出现成对的电子-空穴对。

如果温度升高，则禁带宽度变窄，跃迁所需的能量变小，将会有更多的电子被激发到导带中。

1-2、解：电子的共有化运动导致孤立原子的能级形成能带，即允带和禁带。

温度升高，则电子的共有化运动加剧，导致允带进一步分裂、变宽；允带变宽，则导致允带与允带之间的禁带相对变窄。

反之，温度降低，将导致禁带变宽。

因此，Ge 、Si 的禁带宽度具有负温度系数。

1-3、解：空穴是未被电子占据的空量子态，被用来描述半满带中的大量电子的集体运动状态，是准粒子。

主要特征如下：A 、荷正电：+q ；B 、空穴浓度表示为p （电子浓度表示为n ）；C 、E P =-E nD 、m P *=-m n *。

1-4、解：（1） Ge 、Si:a ）Eg (Si ：0K) = 1.21eV ；Eg (Ge ：0K) = 1.170eV ；b ）间接能隙结构c ）禁带宽度E g 随温度增加而减小；（2） GaAs ：a ）E g （300K ）= 1.428eV ，Eg (0K) = 1.522eV ；b ）直接能隙结构；c ）Eg 负温度系数特性： dE g /dT = -3.95×10-4eV/K ；1-5、解：（1）由题意得：[][])sin(3)cos(1.0)cos(3)sin(1.002220ka ka E a kd dEka ka aE dk dE +=-=eVE E E E a kd dEa k E a k d dEa k a k a k ka tg dkdE o ooo1384.1min max ,01028.2)4349.198sin 34349.198(cos 1.0,4349.198,01028.2)4349.18sin 34349.18(cos 1.0,4349.184349.198,4349.1831,04002222400222121=-=∆<⨯-=+==>⨯=+====∴==--则能带宽度对应能带极大值。

电子科技大学2012-2013学年第1学期集成电路工艺期末考试B卷

………密………封………线………以………内………答………题………无………效……电子科技大学2012 - 2013学年第二学期期末考试 B 卷课程名称：集成电路工艺考试形式：闭卷考试日期：2013年05月13日考试时长：120 分钟课程成绩构成：平时30 %，期中%，实验%，期末70 %本试卷试题由 4 部分构成，共 6 页。

一、填空题（共12分，共6题，每题2分）1、集成度是指每个上的。

2、摩尔定律：IC 的集成度将翻一番。

年发明硅基集成电路。

3、在硅的热氧化中，有种氧化方式，氧化温度通常在以上。

4、不同晶向的硅片，它的化学、电学和机械性质，这会影响。

5、RIE的意思是，BPSG的意思是。

6、LOCOS的意思是，LDD的意思是。

二、简答题（共56分）1、影响二氧化硅热生长的因素有哪些？（8分）………密………封………线………以………内………答………题………无………效……2、为什么要进行离子注入的退火？（8分）3、请简要回答光刻的8个基本步骤。

（8分）4、请回答刻蚀的概念及刻蚀的工艺目的。

（8分）………密………封………线………以………内………答………题………无………效……5、请简要描述化学气相沉积CVD的概念，并写出LPCVD Si3N4的化学反应式及沉积温度（注：使用二氯二氢硅SiH2Cl2和氨气NH3沉积）。

（8分）6、请描述溅射过程（6个基本步骤）（8分）7、在“现代先进的0.18μm CMOS集成电路工艺技术”中，轻掺杂漏和侧墙的工艺目的是什么？画图示意轻掺杂漏、侧墙、源漏注入的形成。

（8分）………密………封………线………以………内………答………题………无………效……三、计算题（共14分）1、已知某台分步重复光刻机的紫外光源的波长为365nm、其光学系统的数值孔径为0.71，试计算该设备光刻图像连续保持清晰的范围。

（7分）2、已知某台离子注入机的束斑为2.5cm2、束流为2.5mA、注入时间为1.6ms，试计算硼离子（B+）注入剂量。

电子科技大学半导体物理B考试试题与参考答案

电⼦科技⼤学半导体物理B考试试题与参考答案电⼦科⼤2005－2006年第⼀学期⼀、选择填空（含多选题）（18分）1、重空⽳是指（ C ）A 、质量较⼤的原⼦组成的半导体中的空⽳B 、价带顶附近曲率较⼤的等能⾯上的空⽳C 、价带顶附近曲率较⼩的等能⾯上的空⽳D 、⾃旋－轨道耦合分裂出来的能带上的空⽳2、硅的晶格结构和能带结构分别是（ C ）A. ⾦刚⽯型和直接禁带型B. 闪锌矿型和直接禁带型C. ⾦刚⽯型和间接禁带型D. 闪锌矿型和间接禁带型3、电⼦在晶体中的共有化运动指的是电⼦在晶体（ C ）。

A 、各处出现的⼏率相同B 、各处的相位相同C 、各元胞对应点出现的⼏率相同D 、各元胞对应点的相位相同4、本征半导体是指（ A ）的半导体。

A 、不含杂质与缺陷；B 、电⼦密度与空⽳密度相等；C 、电阻率最⾼； C 、电⼦密度与本征载流⼦密度相等。

5、简并半导体是指（ A ）的半导体A 、(E C -E F )或(E F -E V )≤0B 、(EC -E F )或(E F -E V )≥0C 、能使⽤玻⽿兹曼近似计算载流⼦浓度D 、导带底和价带顶能容纳多个状态相同的电⼦6、当Au 掺⼊Si 中时，它引⼊的杂质能级是（ A ）能级，在半导体中起的是（ C ）的作⽤；当B 掺⼊Si 中时，它引⼊的杂质能级是（ B ）能级，在半导体中起的是（ D ）的作⽤。

A 、施主B 、受主C 、深D 、浅7、在某半导体掺⼊硼的浓度为1014cm -3, 磷为1015 cm -3，则该半导体为（ B ）半导体；其有效杂质浓度约为（ E ）。

A. 本征，B. n 型，C. p 型，D. 1.1×1015cm -3,E. 9×1014cm -38、3个硅样品的掺杂情况如下：甲．含镓1×1017cm -3；⼄.含硼和磷各1×1017cm -3；丙.含铝1×1015cm -3这三种样品在室温下的费⽶能级由低到⾼（以E V 为基准）的顺序是( B )A.甲⼄丙；B.甲丙⼄；C.⼄丙甲；D.丙甲⼄9、以长声学波为主要散射机构时，电⼦的迁移率µn 10、公式与温度的（ B ）。

半导体物理期末考试试卷及答案解析

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 半导体物理期末考试试卷及答案解析------------------------------装---------------------------------------------订----------------------------------------线----------------------------------------安徽大学 20 09—20 10 学年第一学期《半导体物理学》考试试卷（B 卷）（闭卷时间 120 分钟）题号一二三四五六七总分得分阅卷人学号答题勿超装订线姓名专业年级一、选择题（每小题 2 分，共 20 分）得分1. 本征半导体是指( )的半导体。
