西门子变频器MM420使用说明书全国通用版
西门子MM420变频器简明操作手册
西门子MM420变频器简明操作手册西门子MM420变频器简明操作手册第一章前言1.1 简介本章介绍了该操作手册的目的、适用范围和阅读须知。
第二章产品概述2.1 产品特点2.2 技术规格2.3 外观及接线端子第三章安装指南3.1 环境要求3.2 安装步骤3.3 接线方法3.4 机械安装第四章参数设置4.1 参数概述4.2 参数设置步骤4.3 参数描述与范围第五章示教操作5.1 示教指令5.2 示教步骤与示例5.3 示教参数说明第六章控制面板简介6.1 控制面板概述6.2 LED指示灯说明6.3 按键功能说明第七章常见故障与解决方法7.1 故障码列表7.2 常见故障诊断方法7.3 故障排除技巧第八章维护与保养8.1 维护周期8.2 清洁方法8.3 防护措施第九章其他功能9.1 I/O端口设置9.2 通信接口配置9.3 报警功能设置第十章附件本文档涉及的附件见附件部分。
第十一章法律名词及注释本文档涉及的法律名词及其注释见附件部分。
附件部分：1.示教操作示意图2.参数设置参考表3.控制面板示意图4.故障码列表法律名词及注释部分：1.TUV：德国工业监测协会（TUV）是德国著名的独立第三方认证机构。
2.UL：美国安全实验室（UL）是美国著名的、独立、非营利、第三方检验认证机构。
3.CE：欧盟合格认证（Conformité Européene）标志，表示该产品符合欧洲各国安全、卫生、环保等方面的相关要求。
4.RoHS：欧盟有害物质限制指令（Restriction of Hazardous Substances），旨在限制电子电气设备中使用的有害物质的含量。
5.EN：欧洲标准（European Norm），欧洲国家间相互认可的技术规范。
MM420变频器实验指导书
实验一 MM420变频器的快速调试一、实验目的1．掌握MM420变频器基本参数输入的方法。
2．掌握MM420变频器参数恢复为出厂默认值的方法。
3．掌握快速调试的内容及方法。
4. 设置电动机参数三、实验内容1．变频器基本操作面板变频器基本操作面板（BOP ）如图1所示。
BOP 可以显示参数的序号和数值，报警和故障信息，以及设定值和实际值。
基本操作面板BOP 上的按钮功能如表1所示：表1基本操作面板BOP 上的按钮功能图1变频器基本操作面板（BOP ）起动变频器停止变频器改变电动机的转动方向电动机点动2．用基本操作面板（BOP ）更改参数的数值MM420变频器参数有两种，p 参数是可以更改的， R 参数是只读的，有的R 参数是在变频器上可以读出。
有的是2进制的形式。
在电脑上用软件可以读出。
下面说明如何改变P0003“访问级”的数值。
操作步骤见表2-1。
表2-1 修改访问级参数P0003的步骤操作步骤 显示结果1.按访问参数2. 按键，直到显示出 P00033.按键，进入参数访问级4.或键，达到所要求的数值（例如：3）5.键，确认并存储参数的数值为了快速修改参数的数值，可以一个个地单独修改显示出的每个数字，操作步骤如下： 当已处于某一参数数值的访问级（参看“用BOP 修改参数”）。
（1）按（功能键），最右边的一个数字闪烁。
（2）按/，修改这位数字的数值。
（3）再按(功能键)，相邻的下一位数字闪烁。
（4）执行2 至4 步 直到显示出所要求的数值。
（5）按，退出参数数值的访问级。
4．恢复变频器工厂默认值。
设定P0010=30和P0970=1，按下P键，开始复位，复位过程大约为3min，这样就保证了变频器的参数恢复到工厂默认值。
5．快速调试（P0010=1）利用快速调试功能使变频器与实际使用的电动机参数相匹配，并对重要的技术参数进行设定。
在快速调试的各个步骤都完成以后，应选定P3900，如果它置1，将执行必要的电动机计算，并使其他所有的参数（P0010=1 不包括在内）恢复为出厂默认设置值。
西门子420变频器说明书
3.受过急救方面的培训。
PE—通过接地导体的保护性接地，接地导体的截面大小应能保证在PE接地点与姐弟母线短接情况下接地点的电压不超过50伏。通常该点用于变频器的接地。
—接地点，其参考电压可达到与地电压相同的值。通常该点用于电动机的接地。
使用好变频器是一门实践性很强的学问，有人说，使用好变频器的难易程度并不亚于使用好一台个人电脑。但是，现在社会上已有的有关变频器技术资料，多为变频器的设计。制造方面的专著，即使学习和掌握了这方面内容的学生，到了工程现场，仍不能正确使用和操作变频器，这是由于有关使用变频器的资料太计了变频器少，更不要说变频器的实训装置了，而社会上需要正确使用变频器的技术人员显然比设计制造变频器的技术人才要多的多，针对这一情况，我公司设实训模块，并将撰写有关变频器使用技能的教材供本科、大专、高职中专等各类学校相关专业选用，尤其适用职业技术教育。我公司设计的实训模块选用的是西门子MM420型，就可触类旁通掌握其它厂家的变频器的使用方法与技能。学生可以在实训台上了解变频器的结构、安装及接线的基本知识，进而学会使用变频器的基本技能，包括参数设定和操作方法，控制回路接线端子的设置，接线及智能化功能，功能参数的设置，变频器的维护等进行实际操作培训．在此基础上可以对模拟的实际工业控制系统：恒压供水系统、中央空调冷水系统，泵自动切换控制系统的模拟设计和调试，完成一个变频器工程题的实际操作训练，以满足社会生产实践的需要。
SDP BOPAOP
状态显示板基本操作板高级操作板
图1MICROMASTER 420变频器的操作面板
本文只针对基本操作板（BOP）进行讲解
提示
缺省的电源频率设置值（工厂设置值）可以用SDP下的DIP开关加以改变；变频器交货时的设置情况如下：

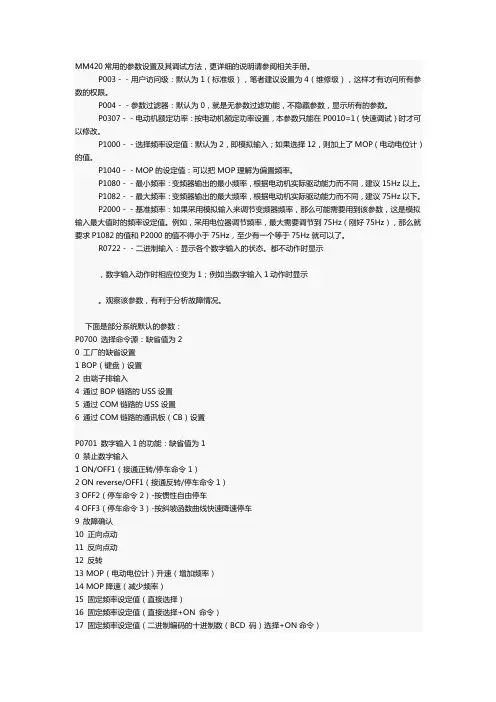

MM420参数设置
MM420常用的参数设置及其调试方法，更详细的说明请参阅相关手册。
P003－－用户访问级：默认为1（标准级），笔者建议设置为4（维修级），这样才有访问所有参数的权限。
P004－－参数过滤器：默认为0，就是无参数过滤功能，不隐藏参数，显示所有的参数。
P0307－－电动机额定功率：按电动机额定功率设置，本参数只能在P0010=1（快速调试）时才可以修改。
P1000－－选择频率设定值：默认为2，即模拟输入；如果选择12，则加上了MOP（电动电位计）的值。
P1040－－MOP的设定值：可以把MOP理解为偏置频率。
P1080－－最小频率：变频器输出的最小频率，根据电动机实际驱动能力而不同，建议15Hz以上。
P1082－－最大频率：变频器输出的最大频率，根据电动机实际驱动能力而不同，建议75Hz以下。
P2000－－基准频率：如果采用模拟输入来调节变频器频率，那么可能需要用到该参数，这是模拟输入最大值时的频率设定值。
例如，采用电位器调节频率，最大需要调节到75Hz（刚好75Hz），那么就要求P1082的值和P2000的值不得小于75Hz，至少有一个等于75Hz就可以了。
R0722－－二进制输入：显示各个数字输入的状态。
都不动作时显示，数字输入动作时相应位变为1；例如当数字输入1动作时显示。
观察该参数，有利于分析故障情况。
下面是部分系统默认的参数：P0700 选择命令源：缺省值为20 工厂的缺省设置1 BOP（键盘）设置2 由端子排输入4 通过BOP链路的USS设置5 通过COM链路的USS设置6 通过COM链路的通讯板（CB）设置P0701 数字输入1的功能：缺省值为10 禁止数字输入1 ON/OFF1（接通正转/停车命令1）2 ON reverse/OFF1（接通反转/停车命令1）3 OFF2（停车命令2）-按惯性自由停车4 OFF3（停车命令3）-按斜坡函数曲线快速降速停车9 故障确认10 正向点动11 反向点动12 反转13 MOP（电动电位计）升速（增加频率）14 MOP降速（减少频率）15 固定频率设定值（直接选择）16 固定频率设定值（直接选择+ON 命令）17 固定频率设定值（二进制编码的十进制数（BCD 码）选择+ON命令）21 机旁/远程控制25 直流注入制动29 由外部信号触发跳闸33 禁止附加频率设定值99 使能BICO（二进制互联连接）参数化P0702 数字输入2的功能：缺省值为120 禁止数字输入1 ON/OFF1（接通正转/停车命令1）2 ON reverse/OFF1（接通反转/停车命令1）3 OFF2（停车命令2）-按惯性自由停车4 OFF3（停车命令3）-按斜坡函数曲线快速降速停车9 故障确认10 正向点动11 反向点动12 反转13 MOP（电动电位计）升速（增加频率）14 MOP降速（减少频率）15 固定频率设定值（直接选择）16 固定频率设定值（直接选择+ON 命令）17 固定频率设定值（二进制编码的十进制数（BCD 码）选择 + ON 命令）21 机旁/远程控制25 直流注入制动29 由外部信号触发跳闸33 禁止附加频率设定值99 使能BICO参数化P0703 数字输入3的功能：缺省值为90 禁止数字输入1 ON/OFF1（接通正转/停车命令1）2 ON reverse /OFF1（接通反转/停车命令1）3 OFF2（停车命令2）-按惯性自由停车4 OFF3（停车命令3）-按斜坡函数曲线快速降速停车9 故障确认10 正向点动11 反向点动12 反转13 MOP（电动电位计）升速（增加频率）14 MOP 降速（减少频率）15 固定频率设定值（直接选择）16 固定频率设定值（直接选择+ON 命令）17 固定频率设定值（二进制编码的十进制数（BCD码）选择+ON 命令）21 机旁/远程控制25 直流注入制动29 由外部信号触发跳闸33 禁止附加频率设定值99 使能BICO参数化P0704 数字输入4的功能：缺省值为00 禁止数字输入1 ON/OFF1（接通正转/停车命令1）2 ON reverse /OFF1（接通反转/停车命令1）3 OFF2（停车命令2）-按惯性自由停车4 OFF3（停车命令3）-按斜坡函数曲线快速降速停车9 故障确认10 正向点动11 反向点动12 反转13 MOP（电动电位计）升速（增加频率）14 MOP降速（减少频率）21 机旁/远程控制25 直流注入制动29 由外部信号触发跳闸33 禁止附加频率设定值99 使能BICO参数化1：快速调试P0003：3P0010：1 开始快速调试P0100：0 选择工作地区P0300：1 电动机类型P0304：380 额定电动机电压P0305：4.95 额定电机电流P0307：2.2 电机额定功率P0308：0.83 电动机的功率因数P0310：50 电动机的额定频率P0311：1450 电动机的额定速度P0640：150 电动机的过载因子P0700：1 命令源P1000：1 选择频率设定值P1120：1 加速时间P1121：0.5 减速时间P1300 20 变频器控制方式P3900：3 开始电动机数据的自动检测（结束快速调试）。
西门子MM420变频器简明操作手册
0.12kW - 11kW
简明操作手册
版本 04/04
用户文件
警告, 注意和说明
以下的“警告”，“注意”和“说明”是为了您的安全而提出的，是防止设备或与其连接的机械部 件受到损伤而采取的一项措施。在处理 MICROMASTER420 变频器的相关事项时，通常都要涉及 本节中列出的“警告”，“注意”和“说明”，它们分为以下几类：常规的，有关运输和存放，调 试，操作，维修以及拆卸和废品处理。
6.2.9 固定频率 (FF).....................................................................................................6-8
6.2.10 JOG (点动)..........................................................................................................6-8
2
电气安装 .............................................................................................................................................2-1
即使变频器处于不工作状态，其电源输入端子，直流回路和电动机接线端子仍然可能带 有危险电压，因此，在电源关断 5 分钟，等待电容器放电完毕以后才允许在本设备上开 展任何安装工作。
说明 在安装和调试变频器之前，请您务必仔细阅读这些安全规则和警告，以及设备上粘贴的所 有警示标志。 确保警示标志置于醒目的地方，并更换已脱落或损坏的标志。
西门子420变频器说明书
西门子变频器—MM420型实训模块实训指导书亚龙科技集团有限公司前言随着电力电子技术、微电子技术、计算机控制技术及自动化控制理论的发展，变频器制造技术有了跨越式的进步，以变频器为核心的交流电机调速已广泛应用于国民经济各部门，在工业自动化领域，交流电机调速已经取代传统的直流调速系统，而且大大提高了技术经济指标。
在耗电大户的风机、泵类(其耗电量几乎占工业用电一半)应用变频器控制，可以大大节约电能；在广泛关系各行各业的机械专业，应用变频器技术，是改造这一传统产业，实现机电一体化的重要手段；此外，在化纤、纺织塑料、化学、轻工等工业领域，应用变频器技术。
实现自动化提高了产品的质量与数量变频器不仅应用于工业、交通领域，而且已进入家庭，在家电工业领域，空调器、电冰箱都有了变频器控制的相应产品，提高了家电产品的经济技术指标和智能化水平。
随着现代化的程度提高，对变频器的应用会更加普及。
使用好变频器是一门实践性很强的学问，有人说，使用好变频器的难易程度并不亚于使用好一台个人电脑。
但是，现在社会上已有的有关变频器技术资料，多为变频器的设计。
制造方面的专著，即使学习和掌握了这方面内容的学生，到了工程现场，仍不能正确使用和操作变频器，这是由于有关使用变频器的资料太少，更不要说变频器的实训装置了，而社会上需要正确使用变频器的技术人员显然比设计制造变频器的技术人才要多的多，针对这一情况，我公司设计了变频器实训模块，并将撰写有关变频器使用技能的教材供本科、大专、高职中专等各类学校相关专业选用，尤其适用职业技术教育。
我公司设计的实训模块选用的是西门子MM420型，就可触类旁通掌握其它厂家的变频器的使用方法与技能。
学生可以在实训台上了解变频器的结构、安装及接线的基本知识，进而学会使用变频器的基本技能，包括参数设定和操作方法，控制回路接线端子的设置，接线及智能化功能，功能参数的设置，变频器的维护等进行实际操作培训．在此基础上可以对模拟的实际工业控制系统：恒压供水系统、中央空调冷水系统，泵自动切换控制系统的模拟设计和调试，完成一个变频器工程题的实际操作训练，以满足社会生产实践的需要。
MM420变频器BOP手动、自动控制
第一章概述显示/按钮功能功能的说明状态显示LED显示变频器当前使用的设定值起动变频器按此键起动变频器；按照缺省值运动时，此键是被封锁的。
为了使此键的操作有效，应设定P0700=1。
停止变频器OFF1：按此键，变频器将按照选定的斜坡下降速率减速停车。
缺省运动时，此键是被封锁的；为了允许此键操作设定P0700=1。
OFF2：按此键两次（或一次，但时间较长），电动机将在惯性作用下自由停车。
改变方向按此键可改变电动机的旋转方向。
反向用符号（-）表示，或用闪烁的小数点表示。
缺省值运行时，此键是被封锁的；为了使此键的操作有效，应设定P0700=1。
电动机点动变频器无输出的情况下按下此键，将使电动机起动，并按预先设定的点动频率运行。
释放此键时变频器停止。
如果变频器/电动机正在运行，按此键将不起作用。
功能此键用于浏览辅助信息，请参看第44页5.1.2节。
按下此键并保持不动，将从运行时的任何一个参数开始显示以下数据：1.直流回路电压（用d表示）。
2.输出电流（A）。
3.输出频率（Hz）。
4.输出电压（O）。
5.P0005选定的数值。
访问参数按此键可以访问变频器参数增加数值按此键即可增加面板上显示的数值。
如果要用BOP修改频率设定值，请设定P1000=1。
减少数值按此键即可减少面板上显示的数值。
如果要用BOP修改频率设定值，请设定P1000=1。
利用基本操作面板（BOP）可以改变变频器的各个参数。
为了利用 BOP设定参数，必须首先拆下状态显示板（SDP），并装上 BOP。
BOP具有7 段显示的五位数字，可以显示参数的序号和数值，报警和故障信息，以及设定值和实际值。
参数的信息不能用 BOP存储。
在缺省设置时，用BOP 控制电动机的功能是被禁止的。
如果要用 BOP进行控制，参数P0700 应设置为 1 ，参数 P1000 也应设置为 1。
变频器加上电源时，也可以把 BOP装到变频器上，或从变频器上将 BOP拆卸下来。
如果BOP已经设置为 I/O 控制（P0700=1），在拆卸 BOP时，变频器驱动装置将自动停车。
MM420变频器调速
变频器实验
实验1、面板控制电机起动/停止P0700设置为1时，命令源由BOP基本操作面板输入。
参数设定：
操作如下：
起动变频器
停止变频器
改变电动机的转动方向
电动机点动
实验2、输入端子控制电机起动/停止
根据输入选择，PLC输出相应的驱动信号到变频器数字输入端，变频器根据预先设置的参数输出相应的电压信号到电动机。
该实训电机采用0.18KW电动机，连接变频器和电机之间的导线，打开变频器电源，快速调试（PLC启停操作方式）面板启动需要设定的参数如下表：
1）参数设置完成后将变频器重新上电，再接通SB1键(5#引脚)，激活变频器数字信号输入端DIN1，变频器输出正转驱动信号给电动机，电机由此根据电位计转动的频率值运行。
断开SB1键(5#引脚)，变频器无信号输出，电机停止运转。
2）接通SB2键(6#引脚)，激活变频器数字信号输入端DIN2，变频器输出反转驱动信号给电动机，电机由此根据电位计转动的频率值运行。
断开SB2键(6#引脚)，变频器无信号输出，电机停止运转。
3）正转调速必须归零后方可反转调速，反转调速必须归零后方可正转调速。
接线图：
实验3、PLC控制变频器实验参数设定同实验2，附实验程序和触摸屏程序。
接线图。
西门子 MICROMASTER 420通用型变频器 说明书
用户文件MICROMASTER 420 0.12 kw-11kw使用大全用户手册合法出版物出版日期：12/03 变频器型号经校核的版本MICROMASTER 420 V1.1版本 12/03 概况 1 安装 2 调试 3 MICROMASTER 420的使用 4 系统参数 5 排障 6 MICROMASTER 420的技术规格7 可选件8 电磁兼容性（EMC）9 MICROMASTER 420变频器的参数表10功能框图11二进制互联连接（BiCo）功能12通讯13高级操作板（AOP）14选件安装图15附录ABCDEFG更多的信息可在互联网上查阅，网址：http：///products/sd核准的西门子软件和培训标准是：DIN ISO 9001，注册登记号：2160-01未经书面许可，不得翻印、传播、或使用本手册及其相关内容。
违者将对所造成的损害负法律责任。
西门子公司保留一切权利，包括由专利许可、实用样机注册、或工程设计等所产生的所有权利。
© Siemens AG 2001。
保留一切权利。
MICROMASTER® 是西门子公司已注册的商标。
本手册中对某些有效的功能可能未加说明。
但是，在新的控制装置中或进行服务时，并不因为西门子公司提供了这些功能而要承担任何责任。
编审过程中，我们对本手册的内容与所述的硬件和软件的一致性进行了审核。
但是，仍然可能存在矛盾和谬误的地方，不可能保证它们完全一致。
我们将定期检查本手册中涵盖的内容，并在以后修订的版本中予以必要的修正。
欢迎提出改进的建议。
西门子公司的手册都是用无氯纸张印刷的，这种纸张的生产原料来源于可持续生长的森林。
打印和装订的过程中未使用化学溶剂。
保留不预先通知而修改本手册的权利。
Order Number：6SE6400-5AA00-0BP0Siemens-Aktiengesellschaft前言前言用户文件警告在安装和调试变频器之前，请您务必阅读以下安全规则和警告，以及设备上粘贴的所有警示标志。
MM420变频器控制面板操作
变频器控制面板操作1）变频器手动调节的操作步骤（如果调节不正常就恢复出厂设置P0010=30、P0970=1）。
（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者出现0.00HZ等其他情况再按一下P就行）。
（2）通过调节至P0003, 按P，调为2（一般情况我们用这个等级就行了，详细看说明书）再按P保存。
（3）通过调节至P0004，按P ,调为0.，再按P保存（4）通过调节至P0010，按P，调为1（表示对电机的参数可以进行设置），再按P保存（5）通过调节至P0100，按P，调为0（表示选择工作地方，0代表用50HZ，kw，1代表60HZ，hp，2代表60HZ,kw），再按P保存。
（6）通过调节分别至P0304（电动机的额定电压V），P0305(额定电流A)，P0307（额定功率kw），P0310(额定频率Hz)，P0311（额定速度rmp）按P，根据铭牌填。
（7）通过调节至P0700，按P，调为1，再按P保存。
（8）通过调节至P1000，按P，调为1，再按P保存。
（9）通过调节至P1080，按P，默认0，再按P保存。
（10至P1082，按P，默认50，再按P保存。
（11至P1120，按P，调为10，再按P保存。
（12至P1121，按P，调为10，再按P保存。
（13至P3900，按P，调为1，再按P保存。
这时候会出现P---- 表示在处理。
然后再长按Fn，等屏幕变化，屏幕变换后再按三下Fn就回到0.00HZ调整完毕。
注：想要手动调节频率在变频器按下后,长按Fn，出现r0000，再按下P就可以实现变频了。
2）变频器自动调节的操作步骤（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者是出现0.00HZ等其他情况再按一下P就行）。
（2）通过调节至P0010，保证它的值为0（3）通过调节至P0700，按P，调为2，再按P保存。
西门子变频器MM420说明书
表3-1 用 SDP 操作时的缺省设置值
数字输入 1 数字输入 2 数字输入 3 输出继电器 模拟输出 模拟输入
端子 5 6 7 10/11 12/13 3/4 1/2
参数 P0701 =‘1’ P0702 =‘12’ P0703 =‘9’ P0731 =‘52.3’ P0771 = 21 P0700 = 0
提示 功能键也可以用于确认故障的发生。
MICROMASTER 420 使用大全
3-9
调试
3.2.2.2 用高级操作面板（AOP）调试变频器
高级操作面板（AOP）是可选件。它具有以下特点： ¾ 清晰的多种语言文本显示 ¾ 多组参数的上装和下载功能 ¾ 可通过 PC 编程 ¾ 具有连接多个站点的能力，最多可以连接 30 台变频器 详细的情况请参看“AOP 手册”或与您当地的西门子销售部门联系，取 得他们的帮助。
接通电源
快速调试 P0010 = 1
请参看第 3.2.3 节
通过 P0004 和 P0003 进行调试 参数结构的简要情况在 5.3 节给出， 参数的详细说明请参看“参数表”。
提示 我们建议您按照上面的框图进行调试。
3-6
MICROMASTER 420 使用大全
调试
3.2.2.1 用基本操作板（BOP）进行调试 利用基本操作面板（BOP）可以改变变频器的各个参数。为了利用 BOP 设定参数，必须首先拆下 SDP，并装上 BOP（参看附录）。 BOP 具有 7 段显示的五位数字，可以显示参数的序号和数值，报警和故 障信息，以及设定值和实际值。参数的信息不能用 BOP 存储。
西门子 MICROMASTER 410 420 430 440变频器 说明书
控制
过程控制 输入 输出 与自动化系统的接口 附加特点
线性 V/f 控制特性 多点设定的 v/f 控制特性 (可编程的 v/f 控制特性) FCC (磁通电流控制)
-
3 个数字输入 1 个模拟输入
MICROMASTER Eco & MIDIMASTER Eco 参考手册
MICROMASTER, MICROMASTER Vector MIDIMASTER Vector 拖动高达 90kW 交流电动机的各种变频器
低压电动机 (Low-Voltage Motors)
DA64 M11
自动化部件 (Components for Automation) CA01
订货时请与您当地的西门子办事处联系
本产品样本中包含的产品和系统是 根据 DQS 认证的质量管理体系按 照 DIN EN ISO9001 标准制造的 (认证注册编号：FM25845)。DQS 认证得到了所有 EQ Net 国家的承 认 (注册号：FM25845)
一般介绍
MICROMASTER 410 变频器
MICROMASTER 440 “适用于一切传动装置” 具有高级的矢量控制功能 (带有或不带编码器反馈)，可用于多种部 门的各种用途，例如传送带系统，纺织机械，电梯，卷扬机以及建 筑机械等。
0.12 kW 至 250 kW 200 V 至 240 V，单相交流 200 V 至 240 V，三相交流 380 V 至 480 V，三相交流 500 V 至 600 V，三相交流
通用变频器应用资料： 1. 通用变频器驱动装置在化工企业搅拌机上的应用 2. 变频调速恒压供水在陕西兴平化肥厂的应用
MM420手册
由以下各处得到的信息也是有效的：
纽伦堡技术支持部 电话： 传真： Email：
+49（0）180 5050 222 +49（0）180 5050 223 techsupport@ad.siemens.de 星期一至星期五：上午 7：00 至下午 5：00（当地时间）
西门子（中国）有限公司技术支持部 电话： 010 - 64738566 传真： 010 - 64719783 64731096 Email： adcs@
功能框图
11
二进制互联连接（BiCo）14
选件安装图
15
A
B
附录
C
D
E
F
G
更多的信息可在互联网上查阅，网址： http：///products/sd
核准的西门子软件和培训标准是： DIN ISO 9001，注册登记号：2160-01
! 12/2003
MicroMaster 420
MICROMASTER 420通用型变频器
使用大全
版本 12/03
用户文件
MICROMASTER 420 文件
入门指南 用 SDP 和 BOP 进行快速调试。
操作说明书 给出与 MM420 特点有关的信息，即安装，调试，控制方式，系统参数的 结构，故障的排除，技术规格和用户可选用的 MM420 可选件。
PE－通过接地导体的保护性接地，接地导体的截面大小应能保证在 PE 接地点与接地母线短接的 情况下接地点的电压不超过 50 伏。通常，该点用于变频器的接地。
－接地点，其参考电压可达到与地电压相同的值。通常，该点用于电动机的接地。 只能用于指定的应用领域
本变频器只能用于手册中指明的应用领域，而且只能与西门子公司推荐和认可的器件和部件一起使 用。
MM420变频器(端子和通讯)参数设置
50
电动机最大频率
17
P1120
5
斜坡上升时间
18
P1121
5
斜坡下降时间
19
P1300
0
线性V/F
20
P3900
1
结束快速调试
二、功能调试
序号
参数号
设置值
说明
1
P0003
2
扩展级
2
P0004
7
命令和数字I/O
3
P0701
12
ON接通反转，OFF停止
4
P0702
1
ON接通正转，OFF停止
5
5.5
电动机的额定功率
8
P0308
0.85
电动机的额定功率因素
9
P0310
50
电动机的额定频率
10
P0311
960
电动机的额定速度
11
P0335
0
电动机为自冷却
12
P0640
150
电动机过载因子
13
P0700
2
端子控制
14
P1000
7
模拟输入2通道（端子10.11）
15
P1080
0
电动机最小频率
16
7
P0760
100%
8
P0761
0
死区宽度
（通讯）参数设置
一、恢复出厂值
序号
参数号
设置值
说明
1
P0010
30
2
P0970
1
恢复出厂值
二、快速调试
序号
参数号
设置值
说明
MM420变频器BOP手动、自动控制Word版
第一章概述显示/按钮功能功能的说明状态显示LED显示变频器当前使用的设定值起动变频器按此键起动变频器；按照缺省值运动时，此键是被封锁的。
为了使此键的操作有效，应设定P0700=1。
停止变频器OFF1：按此键，变频器将按照选定的斜坡下降速率减速停车。
缺省运动时，此键是被封锁的；为了允许此键操作设定P0700=1。
OFF2：按此键两次（或一次，但时间较长），电动机将在惯性作用下自由停车。
改变方向按此键可改变电动机的旋转方向。
反向用符号（-）表示，或用闪烁的小数点表示。
缺省值运行时，此键是被封锁的；为了使此键的操作有效，应设定P0700=1。
电动机点动变频器无输出的情况下按下此键，将使电动机起动，并按预先设定的点动频率运行。
释放此键时变频器停止。
如果变频器/电动机正在运行，按此键将不起作用。
功能此键用于浏览辅助信息，请参看第44页5.1.2节。
按下此键并保持不动，将从运行时的任何一个参数开始显示以下数据：1.直流回路电压（用d表示）。
2.输出电流（A）。
3.输出频率（Hz）。
4.输出电压（O）。
5.P0005选定的数值。
访问参数按此键可以访问变频器参数增加数值按此键即可增加面板上显示的数值。
如果要用BOP修改频率设定值，请设定P1000=1。
减少数值按此键即可减少面板上显示的数值。
如果要用BOP修改频率设定值，请设定P1000=1。
利用基本操作面板（BOP）可以改变变频器的各个参数。
为了利用 BOP设定参数，必须首先拆下状态显示板（SDP），并装上 BOP。
BOP具有7 段显示的五位数字，可以显示参数的序号和数值，报警和故障信息，以及设定值和实际值。
参数的信息不能用 BOP存储。
在缺省设置时，用BOP 控制电动机的功能是被禁止的。
如果要用 BOP进行控制，参数P0700 应设置为 1 ，参数 P1000 也应设置为 1。
变频器加上电源时，也可以把 BOP装到变频器上，或从变频器上将 BOP拆卸下来。
如果BOP已经设置为 I/O 控制（P0700=1），在拆卸 BOP时，变频器驱动装置将自动停车。
西门子变频器MM420说明书
3.2.3.1 快速调试（P0010=1）
P0010 的参数过滤功能和 P0003 选择用户访问级别的功能在调试时是十分重要的。由此可以选定 一组允许进行快速调试的参数。电动机的设定参数和斜坡函数的设定参数都包括在内。在快速调试 的各个步骤都完成以后，应选定 P3900，如果它置 1，将执行必要的电动机计算，并使其它所有的 参数（P0010=1 不包括在内）恢复为缺省设置值。只有在快速调试方式下才进行这一操作。
4，或 5），这里将不再显示）。 连续多次按下此键，将轮流显示以上参数。 跳转功能 在显示任何一个参数（rXXXX 或 PXXXX）时短时间按下此键，将立即跳转到 r0000,如果需要的话，您可以接着修改其它的参数。跳转到 r0000 后，按此 键将返回原来的显示点。Βιβλιοθήκη 访问参数 按此键即可访问参数。
增加数值 按此键即可增加面板上显示的参数数值。
（隔离的）
串行链路 ( RS485 )
模拟输入回路可以另行组态，用以提供一个附加的数字输入 （DIN4），如图示：
直流 回路
图 3-1 变频器的方框图
隔离的
MICROMASTER 420 使用大全
3-3
调试
3.2 调试方法
MICROMASTER 420 变频器在标准供货方式时装有状态显示板（SDP）（参看图 3-2），对于很 多用户来说，利用 SDP 和制造厂的缺省设置值，就可以使变频器成功地投入运行。如果工厂的缺 省设置值不适合您的设备情况，您可以利用基本操作板（BOP）（参看图 3-2）或高级操作板（AOP） （参看图 3-2）修改参数，使之匹配起来。BOP 和 AOP 是作为可选件供货的。您也可以用 PC IBN 工具“Drive Monitor”或“STARTER”来调整工厂的设置值。相关的软件在随变频器供货的 CD ROM 中可以找到。
西门子变频器MM420使用说明书全国通用版
西门子变频器MM420使用说明书全国通用版西门子变频器MM420使用说明书全国通用版1.引言在本文档中，我们将为您详细介绍西门子变频器MM420的使用方法和操作指南。
通过阅读本手册，并按照说明进行操作，您能够正确使用和配置MM420变频器，以满足特定的工作需求。
2.产品概览2.1 产品特点在本章节中，我们将介绍西门子变频器MM420的主要特点，包括其功能、技术规格、输入输出接口等。
2.2 产品外观在本章节中，我们将提供西门子变频器MM420的外观图和各个部件的说明，以帮助您熟悉变频器的外观和结构。
2.3 安装要求在本章节中，我们将详细说明安装MM420变频器的要求和步骤，包括电源接线、控制接口和通信接口的连接方法等。
3.系统配置3.1 电源配置本章节将详细介绍电源配置的方法，包括使用单相或三相电源以及如何配置电源线路。
3.2 控制接口配置在本章节中，我们将介绍如何配置变频器的控制接口，包括按钮和输入输出接口的设置和调整。
3.3 参数设置在本章节中，我们将为您介绍如何通过参数设置来对MM420变频器进行配置，以满足您的特定工作需求。
4.系统操作4.1 变频器启动与停止本章节将说明如何正确启动和停止变频器，以及相关的操作注意事项。
4.2 频率和转速调节在本章节中，我们将为您介绍如何通过调节频率和转速来控制变频器的输出。
4.3 故障诊断与排除本章节将介绍可能出现的故障和错误代码，并提供相关的排查和解决方法。
5.附录在本附录中，我们提供了相关的附件，包括连接图纸、技术规格表等。
6.法律名词及注释6.1 法律名词本章节了在本文档中涉及到的法律名词，并提供了相应的解释和注释。
7.结束语感谢您阅读本文档，如果您在使用MM420变频器的过程中有任何问题或需要进一步帮助，请随时联系我们的技术支持团队。
最新MM420变频器控制面板操作
M M420变频器控制面板操作变频器控制面板操作1）变频器手动调节的操作步骤（如果调节不正常就恢复出厂设置P0010=30、P0970=1）。
（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示 r0000 （如果r0000不稳定或者出现0.00HZ等其他情况再按一下P就行）。
（2）通过调节P0003, 按P，调为2（一般情况我们用这个等级就行了，详细看说明书）再按P保存。
（3）通过调节P0004，按P ,调为0.，再按P保存（4）通过调节P0010，按P，调为1（表示对电机的参数可以进行设置），再按P保存（5）通过调节P0100，按P，调为0（表示选择工作地方，0代表用50HZ，kw，1代表60HZ，hp，2代表60HZ,kw），再按P保存。
（6）通过调节至P0304（电动机的额定电压V），P0305(额定电流A)，P0307（额定功率kw），P0310(额定频率Hz)，P0311（额定速度rmp）按P，根据铭牌填。
（7）通过调节P0700，按P，调为1，再按P保存。
（8）通过调节P1000，按P，调为1，再按P保存。
（9）通过调节P1080，按P，默认0，再按P保存。
（10P1082，按P，默认50，再按P保存。
（11P1120，按P，调为10，再按P保存。
（12）通过调节至P1121，按P，调为10，再按P保存。
（13）通过调节至P3900，按P，调为1，再按P保存。
这时候会出现P---- 表示在处理。
然后再长按Fn，等屏幕变化，屏幕变换后再按三下Fn就回到0.00HZ调整完毕。
注：想要手动调节频率在变频器按下后,长按Fn，出现r0000，再按下P就可以实现变频了。
2）变频器自动调节的操作步骤（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示 r0000 （如果r0000不稳定或者是出现0.00HZ等其他情况再按一下P就行）。
（2）通过调节至P0010，保证它的值为0（3）通过调节至P0700，按P，调为2，再按P保存。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本《入门指南》帮助用户简单有效地使用MICROMASTER 420变频器。
如果要了解更多的技术信息，请参阅随MICROMASTER 420变频器一起提供的CD-ROM 上的《操作说明》和《参考手册》。
目录1机械安装32电气安装43避免电磁干扰54MICROMASTER 420变频器的调试64.1缺省设置4.2按照入门指南进行调试74.3使用状态显示面板进行调试74.4利用基本操作员面板进行调试84.5使用“BOP ”/“AOP ”改变参数和设置95快速调试105.1利用P0010和P0970复位105.2“快速调试”的电动机数据115.3使用“BOP ”(P0700=1)启动/停止电动机115.4利用高级操作员面板(AOP)进行调试115.5附加的控制应用115.6更多的信息……116更换显示/操作员面板126.1改变参数值的一位数字127故障排除137.1利用状态显示面板137.2利用操作员面板(BOP 和AOP)138变频器参数设置总览148.1参数结构15提供以下警告、小心和注意信息是为了您的安全，并防止损坏产品或机器内所连接的部件。
适用于特定范围的特殊警告、小心和注意在相关部分的开头列出。
为了您的人身安全，并有助于延长您的MICROMASTER 420变频器和连接在它上面的设备的使用寿命，请仔细阅读这些信息。
警告本设备带有危险电压，并控制具有潜在危险的旋转机械部件。
与警告不符合或不遵照本手册中包含的说明可能导致生命危险、严重的人身伤害或严重的财产损坏。
只有相应的专业人员、并且只有在熟悉了本手册所包含的所有安全事项、安装、操作和维护规程之后才能操作本设备。
成功而且安全地操作本设备依赖于正确地处理、安装、操作和维护本设备。
在断开所有电源之后，所有MICROMASTER模块的连接电路将维持5分钟的危险电压。
因此在断开变频器的电源之后，在对任何MICROMASTER模块进行操作之前一定要先等待5分钟。
小心必须防止儿童和其他无关人员接触或接近本设备！本设备只能用于制造商所指定的目的。
未经授权的更改和使用非制造商销售或推荐的本设备的备件和附件可能引起火灾、电击和人身伤害。
注意将本《入门指南》放在本设备触手可及的地方，使所有用户都能够拿到。
当必须在开动的设备上进行测量和测试时，必须要遵守《安全代码VBG4.0(Safety Code VBG4.0)》的规定，特别是§ 8“在开动的部件上工作时的允许间距的规定”。
必须使用适当的电子工具。
在进行任何安装和调试之前，您必须阅读所有安全说明和警告，包括张贴在设备上的所有警告标签。
确保所有标签保持清晰可读并确保替换丢失或损坏的标签。
本设备必须接地。
为了确保安全操作变频器，必须由专业人员、完全按照MICROMASTER 420操作说明中的警告来安装和调试。
特别要注意通用和地方性的有关危险电压安装工作的安装和安全规范(例如EN 50178),以及正确使用工具和个人护具的有关规定。
即使变频器不工作时，主机输入、直流回路和电动机端子上也带有危险电压，关闭电源后、进行任何安装工作之前要等待5分钟，让设备放电。
结构尺寸A 结构尺寸B 结构尺寸CMICROMASTER 420的安装钻孔图整体尺寸高宽深2xM4螺钉A173mm73mm149mm2xM4螺母 2.5Nm 2xM4垫圈配合垫圈连接到DIN 轨道4xM4螺栓B 202mm 149mm 172mm4xM4螺母 2.5Nm 4xM4垫圈配合垫圈4xM5螺栓C 245mm 185mm 195mm4xM5螺母 3.0Nm 4xM5垫圈配合垫圈结构尺寸测量和安装方法结构尺寸安装方法紧固扭矩在进行电气安装之前，将电源频率设置成欧洲或北美制式。
按照北美制式的电源操作时，将DIP-开关(2)置为60Hz(向上)。
按照欧洲制式的电源操作时，DIP-开关(2)保持在缺省的50Hz的位置(向下)。
经过一段时间的存放之后再安装变频器时，请参阅《操作指南》的第2部分。
DIP-开关1不用。
230V400V/230V(北美)单相三相三角形连接星形连接230V单相400V/230V三相11kW以上的电动机通常按照400V三角形或690V星形连接。
连接本电动机时采用400V三角形连接。
如果要了解更多信息。
请参阅电动机的《操作指南》。
警告在安装变频器时，安全标准绝对不能妥协！4调试MICROMASTER420变频器MM420交货时带有一个状态显示面板(SDP)和缺省的参数设置，包含以下要求：电动机额定数据、电压、电流和频率都与变频器数据兼容(推荐使用标准的西门子电动机)。
线性V/f ，电动机的速度通过一个模拟电位计控制。
50Hz 时最大速度3000转/分钟(60Hz 时3600转/分钟),通过变频器的模拟输入，可以利用电位计对速度进行控制。
斜坡上升时间/下降时间=10s如果需要进行更加复杂的应用设置，请参阅《操作说明》中的参数列表。
如果要改变参数，您需要具有“基本操作员面板”(BOP)、“高级操作员面板”(AOP)或通讯功能等可选模块之一。
请参阅《操作说明》和《参考手册》。
在本《指南》中，解释了使用SDP 进行调试和用BOP 进行“快速调试”(包括必要的参数)。
如果要用操作员面板替换SDP ，请参阅第6部分。
注意：频率设置：变频器交付时的设置如下： DIP 开关2：Off(关)位置：欧洲的缺省设置 (50Hz 、kW 等等)On(开)位置：北美的缺省设置 (60Hz 、hp 等等)DIP 开关1:不是给用户使用的。
4.1缺省设置数字输入端子号参数缺省操作15P0701=‘1’正常操作(ON)26P0702=‘12’反向37P0703=‘9’故障确认输出继电器10/11P0731=‘52.3’故障识别模拟输出12/13P0771=‘21’输出频率DIP 开关250/60Hz kW/hPN-P+模拟输出0-200mA (500Ω)4.2按照《入门指南》进行调试4.3使用状态显示面板进行调试用状态显示面板(SDP)调试MICROMASTER 420时，您的MICROMASTER 420的缺省设置参数，必须适用于驱动装置的应用对象。
将On/Off 开关连接到端子5和8 将反向开关连接到端子6和8(可选的) 将故障复位开关连接到端子7和8(可选的) 将模拟频率显示连接到端子12和13(可选的) 将输出继电器连接到端子10和11(可选的)将一个速度控制用的5.0Ω电位计连接到端子1和4(可选的)此时变频器准备就绪，可以启动了。
4.4利用基本操作员面板进行调试用户利用可选件基本操作员面板，可以改变MM420的缺省设置以满足特定的应用对象的需要。
利用BOP，可以访问第一级、第二级和第三级参数设置值。
BOP具有以下功能：根据需要显示速度、频率、电动机方向和电流等等。
对于直接控制，BOP直接安装在变频器的前面板上。
如果要“快速调试”变频器，需要使用《入门指南》。
对于其它调试方式，请参阅《操作说明》或者《参考手册》。
1.改变方向改变电动机转动的方向。
用一个负号(-)或一个闪烁的小数点指示反向旋转。
2.启动变频器本按钮可以启动变频器。
缺省状态下该按钮被禁止。
如果要使能该按钮，请将P0700设置为1。
3.停止变频器本按钮按照P1121设置的时间(斜坡下降时间)停止变频器。
4.电动机点动当变频器没有输出时，本按钮可以按照预置的点动频率启动和运行电动机。
释放该按钮时变频器停止。
5.访问参数按下本按钮，允许用户按照选定的用户访问级别访问参数。
6.减少数值按下本按钮可减少显示值。
如果要通过BOP改变频率设置值，请设置P1000=1。
7.增加数值按下本按钮可增加显示值。
如果要通过BOP改变频率设置值，请设置P1000=1。
8.功能本按钮可用于查看附加信息。
请参阅MICROMASTER 420《操作说明》第44页的51.2节。
4.5使用“BOP”/“AOP”改变参数和设置值以下内容将介绍如何改变参数P1082,按照同样的步骤可以利用“BOP”设置任意参数。
步骤显示结果1按下2P00103按下P0010的数值级4按下P0010=15按下6P10827按下P1082的数值级89按下10P001011按下P0010的数值级12P0010=013按下14r000015按下LCD将交替显示实际频率和需要的频率设置值此时已经存储了所需的最大频率。
按下“RUN”按钮启动变频器，它将按斜坡曲线上升到参数P1082中设置的频率。
如果要停止变频器，按下“STOP”按钮。
5快速调试必须完全按照以下参数设置,以确保高效和优化变频器的操作。
请注意P0010必须设置为“1=快速调试”,才能允许此步骤的执行。
要了解关于如何改变参数设置值的信息，请请参阅本指南的4.5节。
5.1利用P0010和P0970复位复位变频器时，P0010必须设置成30(出厂设置),然后才可能将P0970设置为“1”。
变频器将把所有参数自动复位成缺省设置。
如果在参数设置时遇到问题并希望重新开始时，这将很有用。
§表示这些参数在特定应用中包含有可能使用的设置值的详细列表。
请参阅CD上的《参考手册》和《操作说明》。
*电动机相关参数——请参阅电动机的额定标牌。
5.2“快速调试”需用的电动机数据如果要获得最优性能，必须将电动机的额定数据正确地设置到MICROMASTER 420的相关参数中。
右图简要说明了需从电动机额定标牌上获得的数据以及为了存储信息需要设置的参数。
5.3使用“BOP”(P0700=1)启动／停止电动机1.按下绿色(RUN)按钮启动电动机。
2.按下“UP”按钮，电动机旋转。
电动机速度增加到50Hz。
3.当变频器达到50Hz时，按下“DOWN”按钮。
电动机速度和显示值减少。
4.利用FORWARD/REVERSE(向前／反向)按钮改变旋转方向。
5.红色按钮停止电动机。
5.4利用高级操作员面板(AOP)进行调试高级操作员面板(A O P)是可选件，具有基本操作员面板的所有功能，同时包括以下功能： 通过RS232接口进行通讯扩展屏幕显示语言简便具有诊断菜单和故障查找帮助当前参数、故障等的说明显示速度、频率、电动机方向和电流值等能够存储和下载多达10组参数5.5附加的控制应用还可以通过以下方式控制MICROMASTER 420 :数字输入／模拟输入通过USS协议进行串行链接通过PROFIBus自动化系统的连接5.6更多信息……如果要了解关于附加控制应用的更多信息，请参阅与变频器同时交付的CD上的《操作说明》和《参考手册》。
6更换显示／操作员面板下图给出了更换操作员面板的过程。
6.1改变参数值的一位数字如果要快速改变参数值，可以执行以下操作来改变显示的一位数字：1.确保处于参数值修改级(请参阅“利用BOP改变参数”)。
