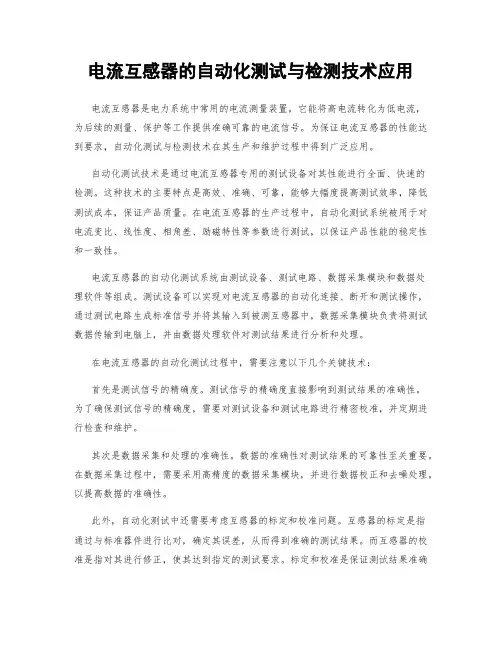

电流互感器的自动化测试与检测技术应用
电流互感器的自动化测试与检测技术应用电流互感器是电力系统中常用的电流测量装置，它能将高电流转化为低电流，为后续的测量、保护等工作提供准确可靠的电流信号。
为保证电流互感器的性能达到要求，自动化测试与检测技术在其生产和维护过程中得到广泛应用。
自动化测试技术是通过电流互感器专用的测试设备对其性能进行全面、快速的检测。
这种技术的主要特点是高效、准确、可靠，能够大幅度提高测试效率，降低测试成本，保证产品质量。
在电流互感器的生产过程中，自动化测试系统被用于对电流变比、线性度、相角差、励磁特性等参数进行测试，以保证产品性能的稳定性和一致性。
电流互感器的自动化测试系统由测试设备、测试电路、数据采集模块和数据处理软件等组成。
测试设备可以实现对电流互感器的自动化连接、断开和测试操作，通过测试电路生成标准信号并将其输入到被测互感器中，数据采集模块负责将测试数据传输到电脑上，并由数据处理软件对测试结果进行分析和处理。
在电流互感器的自动化测试过程中，需要注意以下几个关键技术：首先是测试信号的精确度。
测试信号的精确度直接影响到测试结果的准确性。
为了确保测试信号的精确度，需要对测试设备和测试电路进行精密校准，并定期进行检查和维护。
其次是数据采集和处理的准确性。
数据的准确性对测试结果的可靠性至关重要。
在数据采集过程中，需要采用高精度的数据采集模块，并进行数据校正和去噪处理，以提高数据的准确性。
此外，自动化测试中还需要考虑互感器的标定和校准问题。
互感器的标定是指通过与标准器件进行比对，确定其误差，从而得到准确的测试结果。
而互感器的校准是指对其进行修正，使其达到指定的测试要求。
标定和校准是保证测试结果准确性的重要环节，可以通过使用标准器件进行比较，或者使用自动化测试设备提供的自动标定功能来实现。
除了在生产过程中的应用外，电流互感器的自动化测试技术还可以在维护和故障排查中发挥重要作用。
维护是指对电流互感器进行定期检查和保养，以确保其性能和使用寿命。

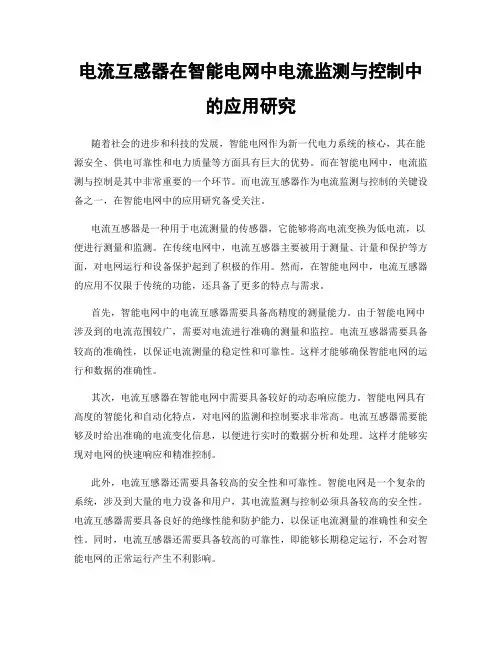

电流互感器在智能电网中电流监测与控制中的应用研究
电流互感器在智能电网中电流监测与控制中的应用研究随着社会的进步和科技的发展，智能电网作为新一代电力系统的核心，其在能源安全、供电可靠性和电力质量等方面具有巨大的优势。
而在智能电网中，电流监测与控制是其中非常重要的一个环节。
而电流互感器作为电流监测与控制的关键设备之一，在智能电网中的应用研究备受关注。
电流互感器是一种用于电流测量的传感器，它能够将高电流变换为低电流，以便进行测量和监测。
在传统电网中，电流互感器主要被用于测量、计量和保护等方面，对电网运行和设备保护起到了积极的作用。
然而，在智能电网中，电流互感器的应用不仅限于传统的功能，还具备了更多的特点与需求。
首先，智能电网中的电流互感器需要具备高精度的测量能力。
由于智能电网中涉及到的电流范围较广，需要对电流进行准确的测量和监控。
电流互感器需要具备较高的准确性，以保证电流测量的稳定性和可靠性。
这样才能够确保智能电网的运行和数据的准确性。
其次，电流互感器在智能电网中需要具备较好的动态响应能力。
智能电网具有高度的智能化和自动化特点，对电网的监测和控制要求非常高。
电流互感器需要能够及时给出准确的电流变化信息，以便进行实时的数据分析和处理。
这样才能够实现对电网的快速响应和精准控制。
此外，电流互感器还需要具备较高的安全性和可靠性。
智能电网是一个复杂的系统，涉及到大量的电力设备和用户，其电流监测与控制必须具备较高的安全性。
电流互感器需要具备良好的绝缘性能和防护能力，以保证电流测量的准确性和安全性。
同时，电流互感器还需要具备较高的可靠性，即能够长期稳定运行，不会对智能电网的正常运行产生不利影响。
在智能电网中，除了传统的低频电流互感器外，还需要开发适用于高频电网的电流互感器。
随着智能电网的不断发展，高频电网的应用越来越广泛。
传统的低频电流互感器无法满足高频电网的需求，因此需要针对高频电网开展电流互感器的应用研究。
这将对电流互感器的设计与制造提出更高的要求，以适应智能电网的发展需求。
在超高压变电站运行中综合自动化系统的应用
在超高压变电站运行中综合自动化系统的应用摘要：超高压变电站作为电力系统的重要组成部分，近年来随着电网建设的不断推进，其在电力系统中的地位越来越重要。
本文结合超高压变电站实际情况，详细介绍了超高压变电站综合自动化系统的应用。
通过对自动化系统的功能分析、实现方法、应用效果等方面展开研究，为超高压变电站运行提供了更加高效、可靠、安全、智能的支持。
关键词：超高压变电站，自动化系统，功能分析，实现方法，应用效果正文：随着我国电网建设的不断推进和技术改造的不断升级，越来越多的超高压变电站开始投入使用。
超高压变电站是电网中的重要枢纽，其安全、可靠的运行对整个电力系统的稳定运行具有至关重要的作用。
而超高压变电站综合自动化系统在其中的应用则具有举足轻重的地位。
一、超高压变电站综合自动化系统的功能超高压变电站综合自动化系统是基于现代电力自动化技术，采用计算机、通讯、信息技术等手段，对超高压变电站的监控、控制、保护、调度、计划等多个方面进行全面、精确、及时的管理和控制。
其具体功能可归纳为以下几个方面：1、监控功能：对超高压变电站各个环节进行实时监测，包括电气参数、机械参数、通讯状态等多个方面。
2、控制功能：根据监测结果，对超高压变电站进行控制，包括发电机的并网、断电等操作。
3、保护功能：通过对变电站发生的各种故障及突发事件进行识别和分析，进行快速反应和处理，确保变电站及电网的安全运行。
4、调度功能：对超高压变电站的发电、输电、停送电等方面进行调度，实现变电站与电网的融合。
5、计划功能：根据电力市场行情和电力需求，对超高压变电站日常运行进行计划和安排，保障电力供应的稳定。
二、超高压变电站综合自动化系统的实现方法为实现超高压变电站综合自动化系统的功能，需要借助多种技术手段进行实现，主要包括：1、数据采集技术：通过安装传感器、监测仪表等设备，对超高压变电站各个环节进行实时数据采集。
2、通讯技术：采用网络通讯技术，将采集的实时数据传输到数据中心。
表源一体电测量仪表自动化检定系统开发与应用
表源一体电测量仪表自动化检定系统开发与应用摘要：近年来电力系统中投入了越来越多的表源一体多功能电测量仪表，为满足这些表源一体多功能电测量仪表的自动化检定需求，研究并开发了一套自动化检定系统。
系统采用统一的设备功能接口，在软件架构层面，将标准设备和被检设备都统一拆分为源和表的形式；从检定模式上归类为”标准源检表”、”标准表检源”、”标准表检表”三种模式，从而实现对各种多功能表源一体电测量仪表的自动化检定。
此外，检定系统具备较强的可移植性和较高的实用性。
关键词：表源一体；电测表；电测源；自动化检定0 引言电测量仪表在电力系统中发挥着不可替代的监测和测量作用，得到广泛的应用，且朝着数字化、智能化的方向发展，出现了数字式测控装置、数字式功率变送装置等多功能、表源一体电测量仪表。
但是目前对电测仪表的检定总体上自动化程度仍然较低，工作效率不高，急需研究适应新产品、新趋势的自动化、智能化检定技术。
目前的智能化电测量仪表，不再只是传统的标准表，或是标准源，而是表源一体化的多功能设备。
文章提出了针对表源一体化设备开展自动化检定的新系统和新方法，能够适应”单三相、交直流、表源”组合而成的多功能电测仪表的自动化检定。
1 系统的应用层设计系统采用流行成熟的C#语言开发，基于.NET Framework 4.6框架平台，可稳定运行在windows 7 SP1及以上中文操作系统中。
系统基于C/S模式，数据库采用成熟稳定可靠，且便于开发的SQL Server 2008 R2。
系统应用层之间相互分离，但又存在数据交互，形成一种典型的设备控制系统框架。
1.1 通信媒介模块针对不同设备的不同通信媒介（RS232、RS422、IEEE488等），软件底层都采用相同的功能接口；至于接口内部的具体细节则根据接口的不同而不同，这样被测设备不管采用以上什么类型的接口，软件底层都能兼容，而且方便后续扩展。
1.2 统一设备功能接口由于被检设备型号种类繁多，通信协议及规范程度各异，因此在设计软件的通信协议层时，将协议接口统一，不同规约的设备在统一的功能接口下实现各自的功能。
配电终端自动化检测系统的设计与应用
配电终端自动化检测系统的设计与应用摘要：配电终端自动化有助于避免人力资源的浪费，提高对变电站进行指导的有效性，提高供配电系统建设质量与速度。
具体来讲，自动化检测系统主要是由计算机程序以及自动化设备所构成，该检测系统受到刺激或者接收到相关信号后会产生感应，同时把相应的信息输送到计算机终端，再由计算机进行处理。
本文所探究的配电终端自动化检测系统的设计与应用是从系统自身出发，从内、外部对系统进行分析，对于不断改良升级系统、满足市场需求具有重要意义。
关键词：配电终端；自动化检测系统；系统设计前言当前我国的电力行业智能配电终端检测系统，已经随着科技水平的整体提升获得了长足的进步，配电终端是输配电系统的最后步骤，配电终端系统的智能程度与输电质量、稳定性息息相关。
配电终端自动化还具有优化供电质量、保障供电安全、增强供电能力的特点，探究其自动化检测系统设计与应用具有现实意义。
1配电终端自动化检测系统的设计探究1.1自动化检测系统顶层设计根据配电网自动化相关文件要求，同时从有关部门对部分终端机进行的测试可知，电压、电流即使级别有所不同，但均能够在同一时间由程控三相功率源输出。
功率源具有灵活调节电流、电压、相位的功能，且运行十分可靠，稳定性、精准度均较高，该系统在传输信息数据时，通常会应用稳定的电压、电流、终端，其中包括遥感信息、遥测信息、检定信息等。
1.2自动化检测系统硬件设计上位机是指安装有配电终端自动化检测系统的计算机设备，它是自动化系统的控制与交互终端，在系统运行过程中具有控制信号流、提供人机交互等功能。
与此同时，三相标准源设备具有对比检测对象标准的功能，它输出数值的正确性直接作用于自动化检测系统全局，直接影响自动化检测效果。
因此，做好三相标准源设备的设计工作对于实现配电终端自动化检测系统应用目标十分重要。
在通常情况下，为了提升三相标准源设备输出信号的正确性与可靠性，一般会采取闭环矢量控制技术对其展开设计，且该技术的主要参数包括以下三项: （1）输出0~300V相电压以及0~24A相电流，加上2~31次谐波。
高压系统电流检测新技术的研究及电路设计设计
高压系统电流检测新技术的研究及电路设计设计大连交通大学本科毕业论文论文题目：高压系统电流检测新技术的研究及电路设计作者：刘德华指导教师：付万安教授单位：大连交通大学论文提交日期：摘要电流互感器是电力系统中用于继电保护和电测量的重要设备，其精确度和可靠性对电力系统的安全、稳定和经济运行有着重要影响。
光电式电流互感器和传统的电磁式电流互感器相比有很多突出的优点，必将得到广泛的应用。
电子式电流互感器分为有源、无源两种类型，有源式电子电流互感器采用了先进的光电子技术和现代集成电子技术，发挥了高可靠、高精度、高稳定等特点，是目前最具实用前景的研究方向之一。
在研究和分析了各种电流互感器的工作原理及优缺点的基础上，本文采用了有源型结构中ADC式光电电流互感器设计方案。
完成从高压侧数据采集、数据处理、高低压间光纤数据通讯直至低压侧数据恢复的研究和设计。
鉴于CPLD/FPGA具有高集成度、高速度和高可靠性的特点，提出了高压侧以CPLD 为控制核心、低压侧以FPGA为控制核心的整体设计方案，简化了相应硬件电路的设计过程，且有效率低了系统在强电磁干扰下测量产生错误的风险。
本文详细介绍了高压侧硬件系统的电路设计，高压侧数据异步通讯电路在CPLD/FPGA 中的实现，芯片的选择以及各部分电路的设计实现与调试。
最后对整个系统进行了软件的仿真测试与硬件调试，验证系统的功能实现。
经验证该系统设计可以实现光电混合式电流互感器高压侧单元和数据通讯的预定功能。
可较好的满足电力系统中数据处理的高速度、高数据量、复杂运算等要求，并具有结构简单、方便修改的优点，具有一定的研究价值。
关键词：电流互感器，CPLD/FPGA,数据异步通讯AbstractElectronic current transformer is very important equipment for system protection and electrical measurement in electrical power system. Its accuracy and reliability have significant impact on safety, stability, and efficiency in power system. A photoelectric hybrid current transformer has a lot of obvious advantages over a traditional electromagnetic current transformer. It will definitely find more and more applications. There are active and passive about electronic current transformer. The active electronic current transformer adopts the sophisticated integrated optoelectronic technology and modern electronic technology. It has played a high-reliability, high-precision and stabilization. It is one of the most practical in future research directions.On the basis of research and analysis principles of various current transformers, this paper eventually adopted the ADC active-type Optical Current Transformer. It mainly completed data collection and processing of high voltage side, data communication between high and low voltage side and analog waveform restoration at low voltage side. CPLD/FPGA has character of high integration density, high speed, and high reliability. According superiorities of these devices, this paper use CPLD as the CPU of the high voltage side and FPGA as the CPU of the low voltage side,which simplified the design process of hardware circuit and effectively reduced risk of measured errors in the strong electromagnetic interference environment this paper describes the design of hardware circuit system of the high voltage part, high and low voltage side data asynchronous communication circuit realization in CPLD/FPGA, chip selection and the circuit implementation and debugging of the various parts. Finally it gives the overall system simulation, testing and hardware debugging; verify the function of the system implementation.The test results have proven that the proposed system designed can perform the expected functionality of photoelectric current transformer at high voltage side and data communication between high and low voltage side. It can better meet the power system’s requirements in the high-speed data processing, large data quantity and complex operation. It also has merit of being simple in structure and easier for modification. It is worth for further investigation.目录摘要Abstract第一章绪论1.1课题的来源和意义1.2国内外发展情况1.3研究目标和研究目标1.4本章小结第二章光电电流互感器高压侧电路的研究2.1光电电流互感器的基本原理2.1.1有源型2.1.2无源型2.2整体设计方案2.3本章小结第三章光电电流互感器供能方案的研究3.1系统供能电源设计基本原理3.2高压侧电源系统的基本性能指标3.3目前可行的供能方案的分析3.4双电源供电方案3.5本章小结第四章高压侧传感器部分的理论及设计4.1传统接头4.2滤波器环节4.3 A/D转换器第五章传输部分的理论分析和设计5.1数据的电/光转换、发送/接收及光纤连接器5.2光纤选择5.3本章小结第六章结论和成果6.1总电路图6.2仿真图参考文献致谢1.1课题的来源及意义近年来，伴随现代高压、超高压输电网络的建设，电力系统正朝着大容量、高压大电流方向发展，这就对电流测量装置提出了更高的要求。
智能型电力互感器移动计量检定系统设计与运用
智能型电力互感器移动计量检定系统设计与运用【摘要】本文介绍了智能型电力互感器移动计量检定系统的设计与运用。
系统设计包括系统构成和技术优势的分析，重点讨论了系统的移动性和智能化特点。
通过系统运用案例分析，展示了系统在实际应用中的效果和优势。
未来，该系统有着广阔的应用前景，有望在电力行业得到更广泛的应用。
结论部分强调了智能型电力互感器移动计量检定系统对电力行业的重要性和未来发展方向，总结了本文涵盖的内容。
本研究为电力互感器检定提供了一种新的思路和方法，对电力行业的发展具有积极的意义。
【关键词】智能型电力互感器、移动计量检定系统、设计、系统构成、系统运用案例、技术优势、应用前景、重要性、未来发展方向、总结。
1. 引言1.1 研究背景智能型电力互感器移动计量检定系统的设计与运用，是当前电力行业中一个备受关注的话题。
随着电力系统的不断发展和智能化程度的提升，传统的电力互感器检定手段已经不能满足现代化电力系统对高精度、高效率的需求。
研究开发一种智能型移动计量检定系统，对于提高电力互感器的检定精度、效率和可靠性具有重要意义。
目前，传统的电力互感器检定主要依靠固定的计量检定设备，需要将电力互感器送至检定点进行检定，这种方式存在着检定周期长、效率低、成本高等问题。
而智能型电力互感器移动计量检定系统的设计就是为了解决这些问题。
通过将计量检定设备集成在一台移动设备中，实现对电力互感器的现场检定，不仅可以提高检定效率，减少运输成本，还可以实时监测电力互感器的工作状态，确保电力系统的安全稳定运行。
1.2 研究目的本研究的目的是设计和应用智能型电力互感器移动计量检定系统，以实现电力互感器的精确计量和实时监测。
该系统旨在提高电力互感器的检定效率和准确性，同时降低人工干预的成本和风险。
通过研究和设计智能型移动计量检定系统，我们将探索新型的电力互感器监测方法，提高电力系统的安全性和稳定性。
我们希望通过本研究为电力行业提供更先进的技术支持，推动电力互感器监测领域的发展，为电力系统的智能化和自动化提供有效的解决方案。
互感器全自动化检定系统[发明专利]
![互感器全自动化检定系统[发明专利]](https://img.taocdn.com/s3/m/71186af9cc7931b764ce154c.png)
专利名称：互感器全自动化检定系统
专利类型：发明专利
发明人：朱炯,韩宵汉,张燕,黄金娟,周永佳,徐永进申请号：CN201110198519.1
申请日：20110714
公开号：CN102353920A
公开日：
20120215
专利内容由知识产权出版社提供
摘要：互感器全自动化检定系统，涉及一种电流互感器检定系统。
目前，传统互感器检定装置采用半自动作业方式，人工完成互感器的接、拆线工作，存在工作效率低、劳动强度大、人工接线干预检定结果等问题，已不能适应快速增长的互感器检定需求。
本发明特征在于：包括供料输送线；上料装置；检定输送线；预防性试验装置；误差检定装置；激光打标装置；下料装置；检定管理系统；所述的预防性试验装置、误差检定装置及激光打标装置依次排设在检定输送线旁。
供料输送线、检定输送线、各装置之间协调作业，实现互感器的全自动检定，效率高，避免人工检测失误，提高分拣准确性，由激光打标代替传统的贴合格证的方式，利于互感器的管理、使用。
申请人：浙江省电力公司
地址：310007 浙江省杭州市西湖区黄龙路8号
国籍：CN
代理机构：浙江翔隆专利事务所
代理人：张建青
更多信息请下载全文后查看。
基于电压型现场电流互感器检定装置全自动检定系统设计
CE MAGAZINE PAGE 51和相应负荷下的误差。
现场检定装置的数学模型[2] 为：（1）式中： 为复数误差， 为二次负荷总阻抗复数， 为励磁导纳复数， 为比值差补偿值复数实部（只考虑匝数和分数匝补偿）。
根据公式（1），在任意额定电流百分数下，只需测得空载误差和励磁导纳，即可得出比值差补偿值：（2）式中G为Y励磁电导，R2为二次绕组直阻。
根据以上，可知测试线路有空载误差测量线路和导纳线路。
（二）技术方案根据电压型检定装置原理,检定分为校验仪百分表回路检定、校验仪误差回路检定、标准器检定和整体数据比对实验。
系统设计需满足以上四种检定功能，同时考虑安全性、可靠性和拓展性。
采用单元化、模块化设计，实现功能单元化，子功能模块统一；反馈型设计网络保证系统实时控制；模块通过各种通讯方式进行交互，便于后续改进。
系统设计图如下：图1 电压型检定装置全自动整体检定系统（三）系统组成电压型检定装置全自动整体检定系统由PC机测试系基于电压型现场电流互感器检定装置全自动检定系统设计苏跃龙 闫宪峰【摘 要】低压外推法测电流互感器误差的互感器现场检定装置在检定过程中，需要对其内置标准器、校验仪进行检定，传统测试中采用人工接线、纸质记录等工作方式，影响检定效率和检定精度，基于此设计一个可以对电压型电流互感器现场检定装置进行全流程检定的系统。
【关键词】外推法；电流互感器；误差；自动检定作者简介：苏跃龙，本科，山西省机电设计研究院有限公司，工程师；闫宪峰, 本科,山西省机电设计研究院有限公司，正高级工程师。
前言现场电流互感器检定装置 (以下简称检定装置 )主要用于电力电流互感器的检定，因其检测原理的不同，可以在更低的工作电流（5％～20％额定电流下或甚至更小的电流）下，集成标准互感器、数据采集器、主控器等，通过检测被检电流互感器在任意点下的比值差补偿值和所需测试点的额定电流下的导纳，经过运算处理器，测得其误差。
其优点在于，工作电流的降低，减少了大电流设备，现场工作更便捷，设备便携，提高了工作效率。
智能型电力互感器移动计量检定系统设计与运用
智能型电力互感器移动计量检定系统设计与运用发表时间：2018-09-17T10:27:53.657Z 来源：《基层建设》2018年第23期作者：刘威[导读] 摘要：随着电网的高速发展，电网中在运互感器计量数量不断增加。
国网新疆电力有限公司电力科学研究院新疆乌鲁木齐 831400摘要：随着电网的高速发展，电网中在运互感器计量数量不断增加。
同时，《电能计量装置技术管理规程》规定，网内Ⅰ类电能计量装置中的互感器准确度等级必须为０．２级，因此对互感器现场计量检定工作效率提出了严峻要求。
针对传统电力互感器现场检定效率不佳的情况，进行智能型电力化感器的设计。
以下本文就智能型电力互感器移动计量检定系统的设计展开探讨，并着重对其的运用进行阐述，旨在为相关技术人员提供参考，提高电力互感器的测量水平，提高电流、电压的测量效率，实现电力系统的稳定、持续供电。
关键词：智能型电力互感器；移动计量；检定系统设计；运用1、前言电企业的进步与发展，积极的推动了电网覆盖面积的增加。
但也加大了对电力系统测量和交换的难度。
采用电力互感器对电力系统内部的电流、电压等进行测量，并结合测量的参数进行调整，从而使得电力系统能够稳定运行。
但是传统的电力互感器具有接线麻烦，测量效果准确度不足的情况。
通过智能型电力互感器移动计量检定系统的设计与应用，可以有效提高电力互感器的检测水平和检测质量，有效的对电力系统中的电流和电压等内容进行检测，对提高电力系统稳定性具有积极的意义。
2、智能型电力互感器移动计量检定系统设计2.1系统组成系统设计遵循可实施项目全、试验过程安全、试验结果可靠的原则，包括试验系统、车辆系统、软件系统、辅助系统等四部分。
本文选用南京依维柯车型进行研究，该车车厢长约３．５ｍ。
为确保现场试验安全，在车厢尾部设计向外延展的承重滑轨托盘，加大试验控制台与试验仪器设备之间的距离，以确保间距满足高电压等级下工作的安全距离。
（１）试验系统。
为平台设计的核心部分，其仪器设备配置见表１。
研究论文：智能型电力互感器移动计量检定系统设计与运用
91998 电力论文智能型电力互感器移动计量检定系统设计与运用电企业的进步与发展，积极的推动了电网覆盖面积的增加。
但也加大了对电力系统测量和交换的难度。
采用电力互感器对电力系统内部的电流、电压等进行测量，并结合测量的参数进行调整，从而使得电力系统能够稳定运行。
但是传统的电力互感器具有接线麻烦，测量效果准确度不足的情况。
通过智能型电力互感器移动计量检定系统的设计与应用，可以有效提高电力互感器的检测水平和检测质量，有效的对电力系统中的电流和电压等内容进行检测，对提高电力系统稳定性具有积极的意义。
1 传统电力互感器计量检定系统的缺陷传统电力互感器主要是采用仓储式计量检定车，实现检测设备的长距离输运。
但是随着电网覆盖面积的不断增加，传统电力互感器计量检定逐渐不能满足电力系统检测的需求，计量检定的工作强度较大，检定效果不够完善。
其主要缺陷表现在：（1）较比一般检定设备，电力互感器具有重量大的缺陷，这也就造成传统电力互感器计量检定之前提前运送到检定现场，导致设备装卸困难，安装费时，影响计量检定的效率。
（2）传统电力互感器在计量检定现场需要进行各类线路的接线，而其接线又十分复杂，影响现场测定的效率。
（3）传统电力互感器计量检定系统中的仪器设备种类繁多、配件杂乱，运送和拆卸过程中，容易造成设备的遗失。
（4）一些需要检定的设备较大，给工作人员带来操作困难，影响工作效率。
（5）传统电力互感器计量检定系统不能自主完成数据的处理、存储和传递，影响检定结果的质量。
因此，针对传统电力互感器计量检定系统的实际情况，科学的展开智能型电力互感器移动计量检定系统进行设计，并切实的应用到电力系统计量检定中。
2 智能型电力互感器移动计量检定系统的设计2.1 设计需要具备的能力为了转变传统电力互感器移动计量检定系统的缺陷，需要科学的对智能型电力互感器移动计量检定系统的设计。
首先，需要重视计量检定的效率，切实对装载等内容进行优化，促使车辆与电力互感器组合，有效减少阻隔设备的组装和拆卸，有效的提高计量检定的效率。
超高压互感器现场快速移动检测系统研发
超高压互感器现场快速移动检测系统研发曹敏;毕志周;李毅;张忠才;郑建云;刘国旺【期刊名称】《南方电网技术》【年(卷),期】2012(006)0z1【摘要】为了解决互感器现场检测中劳动强度大、安全不可控等诸多问题,分析了试验设备的原理、结构和功能,综合比较了国内几种设计方案的优缺点,提出并实现了超高压互感器现场快速移动检测系统方案.该系统使互感器现场试验达到一次设备一体化、检测系统化和操作自动化,安全和高效.%In order to solve the problemls in the site testing of transformer such as labor-intensive, out of control in safety, etc., analyzing the principle, structure, functions of examination equipments, and taking comparison of advantages and disadvantages among existing certain domestic designs, this paper puts forward a scheme of site-fast-moving testing system for EHV transformer and realizes the system, which achievs the GIS integration of primary equipments, detecting systematically and operating automatically with safty and efficiency.【总页数】4页(P69-72)【作者】曹敏;毕志周;李毅;张忠才;郑建云;刘国旺【作者单位】云南电力试验研究院(集团)有限公司电力研究院,昆明650217;云南电力试验研究院(集团)有限公司电力研究院,昆明650217;云南电力试验研究院(集团)有限公司电力研究院,昆明650217;云南电力试验研究院(集团)有限公司电力研究院,昆明650217;云南电力试验研究院(集团)有限公司电力研究院,昆明650217;云南电力试验研究院(集团)有限公司电力研究院,昆明650217【正文语种】中文【中图分类】TM45【相关文献】1.HLE1型电流互感器现场检定装置现场检定电流互感器的常见问题 [J], 闫宪峰2.互感器现场校验测试线集成线箱的研发 [J], 莫芳华;王凌纤;刘超逸;刘添;方浩3.新一代超高压变压器车载特殊试验平台的研发及现场应用 [J], 周凯;高得力4.超高压互感器现场快速移动检测系统研发 [J], 曹敏;毕志周;李毅;张忠才;郑建云;刘国旺5.大型设备现场维修的一些经验\r——从超高压直流换流变压器现场维修谈起 [J], 林先永因版权原因，仅展示原文概要，查看原文内容请购买。
自动化监测技术在电力工程监测中的应用吴蕊孙倪发
自动化监测技术在电力工程监测中的应用吴蕊孙倪发发布时间：2023-06-16T05:19:48.896Z 来源：《当代电力文化》2023年7期作者：吴蕊孙倪发[导读] 电力电缆运行故障率相对较低，维护成本较低，可靠性高于架空线路，适应各种恶劣天气条件等。
栋近年来，越来越多的电力线路通过电缆铺设。
电力电缆一般采用隧道穿越河流、高速公路、隧道两端的上部作业井具有较深的开挖深度，属于深基坑，深电对施工质量有较高的安全要求，作业井位于城市，深电作业井环境复杂，地下管网密集，高层建筑物一旦发生事故，将严重危害周围人的生命、财产安全。
浙江嘉越能源科技有限公司摘要：电力电缆运行故障率相对较低，维护成本较低，可靠性高于架空线路，适应各种恶劣天气条件等。
栋近年来，越来越多的电力线路通过电缆铺设。
电力电缆一般采用隧道穿越河流、高速公路、隧道两端的上部作业井具有较深的开挖深度，属于深基坑，深电对施工质量有较高的安全要求，作业井位于城市，深电作业井环境复杂，地下管网密集，高层建筑物一旦发生事故，将严重危害周围人的生命、财产安全。
因此，在施工中需要实时监控电能，为施工提供合理的参考信息。
关键词：自动化监测技术；电力工程监测；应用引言电力是整个电网系统的核心，其运行的稳定性和可靠性直接决定了供电系统运行的稳定性。
由于电力系统的设备多、运行稳定性要求高，因此在电力均设置有监测监控系统，对电力的运行状态进行实时监测和预警。
目前常用的监测监控系统为串行控制模式，即不同层级之间数据为串行传输，而且各个层级间为独立设置、独立运行。
虽然其运行模式具有较高的稳定性，但层级多、数据传输效率低、数据通信滞后性严重，难以满足电力高效、高可靠性的运行需求。
1自动化监测技术概述自动化监测技术是指由电子信息技术、计算机技术、通信技术和工程监测技术等集成为一体的工程安全监测系统，可以同步完成对工程的远程检测数据采集、数据传输和数据处理分析。
现阶段电力工程施工过程中，自动化监测技术备受相关研究人员注重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特高压电流互感器自动化检定系统设计与应用
发表时间：2018-06-11T15:08:31.347Z 来源：《河南电力》2018年2期作者：李昊孙一宁焦通崔广泉杨默涵
[导读] 为解决特高压电流互感器现场检定难题，研究特高压气体绝缘组合电器（GIS）电流互感器自动化检定系统。
（国网辽宁省电力有限公司电力科学研究院辽宁沈阳 110000）
摘要；为解决特高压电流互感器现场检定难题，研究特高压气体绝缘组合电器（GIS）电流互感器自动化检定系统。
该系统主要包括智能工频电源、大容量升流器、无功补偿装置、标准电流互感器等关键部件。
智能工频电源具有功率电子电源与电工电源串联输出、回路参数计算、无功补偿控制和误差检定等功能。
采用一次绕组串并联的方法，设计了大容量升流器。
采用原边和副边并联补偿电容器的方式，设计了多组合无功补偿装置。
通过了省级计量测试机构测试和国家电网公司重点特高压工程电流互感器现场检定试验。
关键词：特高压；电流互感器；自动化检定系统
引言
特高压变电站计量关口电流互感器现场误差需要按照国家计量检定规程《JJG1021－2007电力互感器》《DL/T448－2016电能计量装置技术管理规程》要求进行现场检定，以确保特高压计量关口准确可靠。
目前，淮南－南京－上海1000kV交流特高压输变电工程在江苏境内已分别建设盱眙、泰州、东吴等多座特高压变电站。
特高压电流互感器封装于气体绝缘组合电器（Gas insulated switchgear，GIS）中，存在变比大、集成度高、全封闭等特点。
特高压电流互感器附近的接地开关及GIS外壳因通流能力的限制，无法形成7200A大电流的升流回路。
在检定时，特高压电流互感器需带上很长的管道母线和一些电气元件，检定回路感性无功分量很大，对检定设备和现场电源的容量要求极大。
1智能工频电源设计
智能工频电源结构控制部分主要实现正弦脉冲宽度调制（Sinu-soidal pulse width modulation，SPWM）波形的产生、功率输出部分控制、快速傅立叶变换（Fas tFourier transformation，FFT）的电压与电流信号的采样数据计算、电容投切输出控制、人机交互显示控制以及保护功能。
CPU控制模块采用美国德州仪器浮点型数字信号处理器（Digital signal processor，DSP）TMS320F28335，具有高速数字处理能力和丰富的数字输入/输出接口，通过双极性面积等效法原理输出SPWM波形。
为减少高频开关噪声的影响及满足大功率输出要求，设置SPWM的开关频率为10kHz，DSP运行主频为150MHz，计算得到DSP指令周期为15ns。
DSP产生的SPWM数字信号通过逻辑芯片电平转换后输出至绝缘栅双极晶体管（Insulate-gate bipolar transistor，IGBT）功率驱动模块。
IGBT驱动板最小死区时间为3μs，实际SPWM 输出死区时间设计采用5μs，以保证在全桥逆变过程中功率输出模块上下桥臂之间不会产生任何直通短路的情况。
IGBT功率驱动板的保护输出信号输出至复杂可编程逻辑器件（Complex programmab lelogic device，CPLD）控制模块的保护引脚，当功率输出产生过热、短路、功率驱动欠压等状况时，保护信号立即关断DSP的SPWM输出，并通过智能工频电源机柜操作面板上的红色故障灯，告知系统操作者。
2大容量升流器及其原副边无功补偿装置设计
2.1大容量升流器
升流器属特殊变压器，一般是降压变压器，它的二次侧为输入，一次侧为输出。
特高压升流器一次电流达到7200A，设计时要考虑一次电流的集肤效应和导线阻抗带来的电压降和损耗。
升流器一次绕组匝数少，要考虑一次、二次绕组的磁耦合性，尽量减小漏抗。
升流器的负载为大电流检定回路，结构和参数差异很大。
在设计升流器时，要充分考虑负载参数的变化范围，尽量设计成多组合方式，扩大其应用范围，结构要满足特高压现场使用的需要。
特高压升流器设计如图所示。
采用高磁导率合金材料的环形铁心，多个并联方式叠加，绕线时分多股铜线，采用并绕方式均匀分布，紧密地绕制在铁心上，增加耦合度，最大程度地减小铁心窗口面积，降低升流器的阻抗压降。
这种设计可以使铁心利用率最高，提高单位质量的能量密度，最大程度地减少升流器体积和重量，降低使用成本。
2.2无功补偿装置
特高压电流互感器检定回路感抗大，检定时感性无功分量大，可利用并联电容或者串联电容的方法进行感性无功补偿，系统只需要提供有功部分的容量，降低了系统的容量要求。
升流器原边并联电容补偿能补偿调压器容量，但不能补偿升流器容量；升流器副边并联电容补偿能同时补偿调压器和升流器的容量，但补偿电容电压低，电容容量要求大；升流器副边串联电容补偿也能同时补偿调压器和升流器的容量，但增加了有功消耗；升流器原边和副边并联电容补偿的补偿方式多、范围广、效率高，能实现系统的步进式多档补偿，同时补偿调压器和升流器的容量，但控制难度大。
3互感器校验仪设计与检定系统测试
互感器校验仪设计互感器校验仪由模拟电路和数字电路部分组成，模拟电路部分主要完成对差流、差压和百分表的信号处理，从而将差流、差压信号进行同相和正交的分离。
数字电路部分主要对所处理的信号进行A/D转换，并对转换的数据进行处理，从而得出误差检定结果。
该校验仪选用SAM-SUNG公司的S3C44B0作为单片机芯片，进行数字信号处理和人机交换，自动按照规程的规定电流检定点进行误差
测量、记录和存储。
在测量状态时，互感器校验仪将保持测量该状态的角差和比差，并通过通讯接口实时传输至液晶显示屏。
4试验结果与讨论
本文特高压电流互感器检定系统经国家高电压计量站检定，准确度等级为0．01S级，于2015年7月投入现场应用，已成功完成国家电网公司淮南－南京－上海1000kV交流特高压输变电工程的盱眙站和泰州站108台电流互感器现场检定。
该检定系统实现了特高压GIS型电流互感器一次回路参数精确测量、升流器原副边混合补偿装置自动投切、感性无功带电自动补偿和误差自动检定，减小了对现场电源和升流器的容量需求。
检定系统实现大功率下三相电源供电和小功率下单相电工电源供电，保证了7200A大电流检定点和15A小电流检定点的精确快速定位，提高了电源利用率，减小了现场供电线路电流，保证了现场供电三相平衡和输出电流精细调节，电源波形畸变系数小于5%。
在额定一次电流Ip分别为6000A、3000A、1500A时，上限负荷为10V·A，下限负荷为1V·A，该台电流互感器的各个检定点误差均满足检定规程0．2S级电流互感器误差限值要求。
可以看出，随着额定变比的减小，上限负荷下的比差向负误差方向变化显著，如在6000A与1500A 的1%检定点比差变化达到－0．25%；上限负荷下的角差向正误差方向变化，如在6000A与1500A的1%检定点角差变化达到14．1'。
在6000～1500A宽电流量程范围下，特高压电流互感器二次绕组在不同额定变比和上限负荷下的检定误差变化显著，影响计量性能，因此生产厂家应进一步提高特高压电流互感器宽量程下的误差性能。
结语
综上所述，通过省级计量测试机构测试和国家电网公司特高压工程现场应用表明，本文特高压电流互感器检定系统实现了三相电源供电、感性无功同步带电投切补偿和现场误差自动检定，减小了对现场电源和升流器的容量需求，满足特高压电流互感器现场自动化检定需要，具有很好的实际应用价值。
参考文献：
［1］吴良科，刘浩，岳长喜，等．GIS大电流互感器现场检定试验中的功补偿［J］．高电压技术，2010，36（6）：1560－1565．［2］包玉树，胡永健，叶加星，等．基于电流互感器负荷误差外推法验技术研究［J］．中国计量，2017，42（9）：70－72．。
