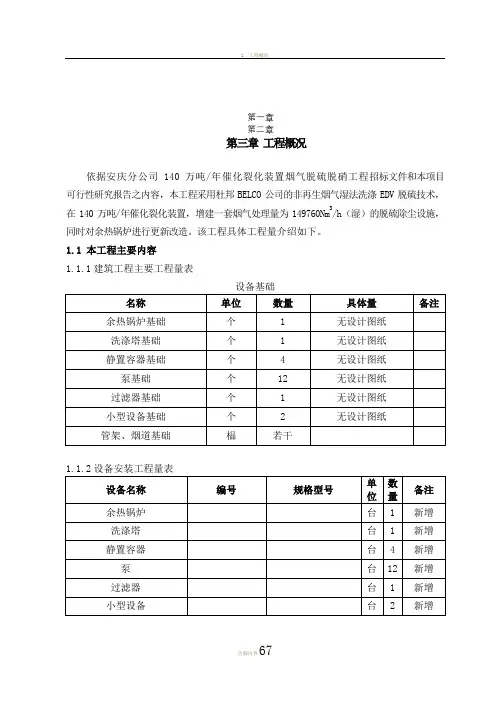

催化烟气脱硫脱硝施工组织设计

第一章第二章第三章工程概况依据安庆分公司140万吨/年催化裂化装置烟气脱硫脱硝工程招标文件和本项目可行性研究报告之内容,本工程采用杜邦BELCO公司的非再生烟气湿法洗涤EDV脱硫技术,在140万吨/年催化裂化装置,增建一套烟气处理量为149760Nm3/h(湿)的脱硫除尘设施,同时对余热锅炉进行更新改造。
该工程具体工程量介绍如下。
1.1 本工程主要内容1.1.1建筑工程主要工程量表设备基础1.1.2设备安装工程量表1.1.3工艺管线安装工程量表1.1.4给排水和消防施工工程量表1.1.5电气安装施工工程量表1.1.6自控安装工程量表1.2 工程特点1.2.1 本工程施工位于生产区域,施工区域狭小,安装高度达到80米,最大安装重量达到80吨,专业工程交叉作业难度极大,安全风险极高,施工管理协调工作较多,安全风险大。
1.2.2施工工期较短、任务较重,施工现场劳动力投入较大,给施工组织和供应工作带来了较大的难度,必然要组织平行和交叉和多班制施工作业,这给现场施工安全管理工作提出了更高的要求。
1.2.3本工程经历夏季高温、冬季严寒天气,对人员的身体健康和进度的影响较大,因此要加强防暑降温、防严寒工作,保证安全生产。
第二章现场机构设置2.1 现场机构设置成立安庆分公司140万吨/年催化裂化装置烟气脱硫脱硝工程建筑安装工程施工项目部,代表公司进行工程施工管理。
项目经理拟安排担任,担任项目副经理,任项目总工程师。
项目部共设综合管理、质量管理、经营财务、安全保卫和物资设备五个职能管理组,项目部组织结构形式如图2.1所示。
2.2工作职责划分和质量职能分配2.2.1 工作职责划分综合管理组:负责工程进度的控制及技术管理。
主要包括生产要素的组织协调与调度,以及计划统计,文明施工,施工组织设计、方案及文件资料等的管理工作。
质量管理组:负责质量管理与控制及质量检验。
包括质量方针目标管理,质保体系的建立和运行管理,施工准备阶段,施工阶段及竣工验收阶段的全过程、全面质量控制、检查验收评定工作等。

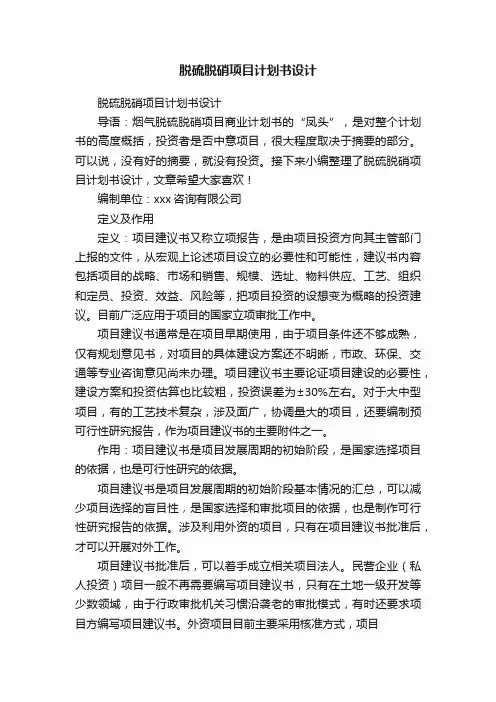

脱硫脱硝项目计划书设计

脱硫脱硝项目计划书设计脱硫脱硝项目计划书设计导语:烟气脱硫脱硝项目商业计划书的“凤头”,是对整个计划书的高度概括,投资者是否中意项目,很大程度取决于摘要的部分。
可以说,没有好的摘要,就没有投资。
接下来小编整理了脱硫脱硝项目计划书设计,文章希望大家喜欢!编制单位:xxx咨询有限公司定义及作用定义:项目建议书又称立项报告,是由项目投资方向其主管部门上报的文件,从宏观上论述项目设立的必要性和可能性,建议书内容包括项目的战略、市场和销售、规模、选址、物料供应、工艺、组织和定员、投资、效益、风险等,把项目投资的设想变为概略的投资建议。
目前广泛应用于项目的国家立项审批工作中。
项目建议书通常是在项目早期使用,由于项目条件还不够成熟,仅有规划意见书,对项目的具体建设方案还不明晰,市政、环保、交通等专业咨询意见尚未办理。
项目建议书主要论证项目建设的必要性,建设方案和投资估算也比较粗,投资误差为±30%左右。
对于大中型项目,有的工艺技术复杂,涉及面广,协调量大的项目,还要编制预可行性研究报告,作为项目建议书的主要附件之一。
作用:项目建议书是项目发展周期的初始阶段,是国家选择项目的依据,也是可行性研究的依据。
项目建议书是项目发展周期的初始阶段基本情况的汇总,可以减少项目选择的盲目性,是国家选择和审批项目的依据,也是制作可行性研究报告的依据。
涉及利用外资的项目,只有在项目建议书批准后,才可以开展对外工作。
项目建议书批准后,可以着手成立相关项目法人。
民营企业(私人投资)项目一般不再需要编写项目建议书,只有在土地一级开发等少数领域,由于行政审批机关习惯沿袭老的审批模式,有时还要求项目方编写项目建议书。
外资项目目前主要采用核准方式,项目方委托智博睿等有资格的机构编写项目建议书即可。
项目建议书和可行性研究报告的区别项目建议书和可行性研究是项目前期两个不同的阶段,其内容、深度、作用都是不一样的。
项目建议书往往是在项目早期,由于项目条件还不够成熟,仅有规划意见书,对项目的具体建设方案还不明晰,市政、环保、交通等专业咨询意见尚未办理。
催化裂化烟气同时脱硫、脱硝新技术

催化裂化烟气同时脱硫、脱硝新技术随着工业的发展,烟气污染对环境和人类健康造成了严重的影响。
而其中硫氧化物和氮氧化物是主要的污染物之一。
因此,研究开发一种能够同时高效脱除烟气中的硫氧化物和氮氧化物的催化裂化新技术显得尤为重要。
催化裂化烟气同时脱硫、脱硝技术是一种基于催化作用的先进技术,能够在高温条件下实现烟气中硫氧化物和氮氧化物的去除,有效减少其对环境的影响。
该技术综合应用了催化剂、吸附剂等多种材料,通过化学反应达到同时脱硫、脱硝的目的。
首先,催化剂在催化裂化过程中起到了重要的作用。
催化剂可以降低反应温度和活化能,提高反应速率和选择性,从而促进硫氧化物和氮氧化物的催化转化。
催化剂的选择和设计对于技术的效率和稳定性具有关键影响。
目前常用的催化剂包括贵金属类、过渡金属氧化物类等,其性能和稳定性经过多次研究得到不断改善。
其次,吸附剂在催化裂化烟气处理中也起到了重要作用。
吸附剂可以吸附烟气中的硫氧化物和氮氧化物,使其从气相转化为固相,从而实现脱硫、脱硝的效果。
常用的吸附剂有活性炭、分子筛等,其物理性能和吸附能力的改进对于技术的性能和经济效益具有重要意义。
通过将催化剂和吸附剂结合使用,催化裂化烟气同时脱硫、脱硝技术能够较好地解决烟气污染问题。
催化裂化烟气处理工艺中,烟气经过预处理后,进入催化裂化装置,通过催化剂的作用,使硫氧化物和氮氧化物发生催化反应转化为无害物质。
然后,烟气经过吸附剂的处理,吸附剂将烟气中的硫氧化物和氮氧化物吸附下来,使其被固定在吸附剂上,达到脱硫、脱硝的效果。
最后,经过处理后的烟气排放出去时,其硫氧化物和氮氧化物含量大幅降低,对环境的影响也得到了有效的控制。
总的来说,催化裂化烟气同时脱硫、脱硝新技术是一种高效、环保的烟气处理技术。
通过合理选择和设计催化剂和吸附剂,可以实现烟气中硫氧化物和氮氧化物的高效去除,减少对环境的影响。
随着技术的不断进步和优化,催化裂化烟气处理技术将会在工业生产中得到广泛应用,为改善环境质量和保护人类健康做出贡献。
烟道脱硫 脱硝工程方案

烟道脱硫脱硝工程方案一、项目背景随着工业化进程的不断加快,大气污染问题日益严重,烟气中的二氧化硫和氮氧化物成为主要的大气污染物之一。
为了减少烟气排放对环境的影响,保护大气环境,烟道脱硫脱硝工程成为了当前烟气处理的重要环节。
二、项目概述烟道脱硫脱硝工程是通过将烟气中的二氧化硫和氮氧化物进行脱除,以达到降低烟气排放浓度的目的。
大多数电厂和工业企业都会对烟气进行处理,以满足环保要求和国家标准。
三、工程原理1. 脱硫原理烟气中的二氧化硫在脱硫反应塔内与氧、水和石灰石(CaCO3)发生化学反应,生成硫酸钙(CaSO4)和二氧化碳(CO2),达到脱除二氧化硫的目的。
2. 脱硝原理在脱硝系统中,烟气经过催化剂层,氨气与氧化氮发生化学反应,生成氮和水,从而将氮氧化物脱除。
四、工程方案1. 设备选型(1)脱硫设备:选用湿法石灰-石膏法脱硫工艺,采用脱硫反应塔和石膏浆液循环系统,以实现高效脱硫。
(2)脱硝设备:选用SCR脱硝工艺,采用催化剂层和氨水喷射系统,进行氮氧化物的脱除。
2. 工程流程(1)脱硫工艺流程:烟气首先通过脱硫反应塔,与喷雾气体和石灰石浆液接触,进行脱硫反应。
然后,将生成的石膏浆液送入沉淀池,沉淀后,将澄清液送入再循环系统,以实现石膏的再利用。
(2)脱硝工艺流程:烟气通过SCR装置,与氨水混合喷入催化剂层内,进行脱硝反应。
然后,烟气再经过除尘设备,去除颗粒物后排放至大气。
3. 设备布局(1)脱硫设备布局:脱硫反应塔、石灰石浆液循环系统、沉淀池、再循环系统等设备进行合理布局,确保设备之间的连接顺畅。
(2)脱硝设备布局:SCR装置、催化剂层、氨水喷射系统、除尘设备等设备进行合理布局,以提高设备运行效率。
五、环保效益烟道脱硫脱硝工程的实施可明显降低烟气中二氧化硫和氮氧化物的排放浓度,保护大气环境,提升企业的环保形象。
同时,脱硫反应产生的石膏可以作为建材加工利用,实现资源的回收利用。
六、项目预算烟道脱硫脱硝工程的投资预算需根据具体工程规模、设备选型和工程材料的价格等因素进行综合考虑,确保预算的合理性和可行性。
催化裂化烟气脱硫脱硝工艺流程

催化裂化烟气脱硫脱硝工艺流程一、催化裂化烟气脱硫催化裂化烟气脱硫主要包括湿法脱硫和干法脱硫两种方法。
1.1湿法脱硫湿法脱硫通常采用碱性溶液(如氢氧化钠、氢氧化钙等)吸收烟气中的二氧化硫,生成亚硫酸盐或硫酸盐,然后进行氧化、结晶和分离,从而达到脱硫的目的。
湿法脱硫技术成熟,脱硫效率高,但对设备腐蚀严重,会产生大量废渣。
1.2干法脱硫干法脱硫采用固体吸收剂(如氧化钙、活性炭等)在干燥状态下吸收烟气中的二氧化硫,生成硫酸钙或其他稳定的硫化物,从而达到脱硫的目的。
干法脱硫设备简单,操作方便,无腐蚀问题,但脱硫效率相对较低,吸收剂消耗量大。
二、催化裂化烟气脱硝催化裂化烟气脱硝主要包括选择性催化还原法(SCR)和选择性非催化还原法(SNCR)两种方法。
2.1选择性催化还原法(SCR)SCR技术是在催化剂的作用下,使用还原剂(如氨气、尿素等)将烟气中的氮氧化物还原成氮气和水蒸气,从而达到脱硝的目的。
SCR技术脱硝效率高,技术成熟,但对催化剂的依赖较大,催化剂易失活或中毒。
2.2选择性非催化还原法(SNCR)SNCR技术是在高温条件下,使用还原剂(如氨气、尿素等)将烟气中的氮氧化物还原成氮气和水蒸气,不需要催化剂的参与。
SNCR技术设备简单,投资少,但脱硝效率相对较低,且容易造成氨气泄漏。
三、工艺流程优化为了提高催化裂化烟气脱硫脱硝的效率,需要对工艺流程进行优化。
具体措施包括:3.1反应温度控制反应温度是影响脱硫脱硝效率的重要因素。
控制合适的反应温度可以提高吸收剂或催化剂的活性,从而提高脱硫脱硝效率。
3.2液气比选择对于湿法脱硫技术,液气比是影响脱硫效率的关键因素。
适当提高液气比可以提高二氧化硫的吸收率,但会增加设备和运行成本。
因此需要根据实际情况选择合适的液气比。
催化裂化烟气脱硝脱硫除尘新技术

2017/9/12
中国石化抚顺石油化工研究院
S I N O P E C Fushun Research Institute of Petroleum and Petrochemicals
FN‐2脱硝催化剂生产
催化剂生产过程
催化剂生产过程
催化剂产品
中国石化抚顺石油化工研究院
S I N O P E C Fushun Research Institute of Petroleum and Petrochemicals
中国石化抚顺石油化工研究院
S I N O P E C Fushun Research Institute of Petroleum and Petrochemicals
4.2 传统文丘里洗涤器的不足
美国环保局将WGS传统文丘里洗涤 器列为FCC烟气脱硫最佳实用技术;
采用传统文丘里脱除亚微米的粉尘,
2017/9/12
中国石化抚顺石油化工研究院
S I N O P E C Fushun Research Institute of Petroleum and Petrochemicals
4 新型湍冲文丘里湿法脱硫除尘一体化工艺
2017/9/12
中国石化抚顺石油化工研究院
S I N O P E C Fushun Research Institute of Petroleum and Petrochemicals
脱硝采用氨选择性催化还原法(NH3-SCR) 和臭氧氧化法 除尘脱硫主要用氢氧化钠 (或碳酸钠) 碱液洗涤法。
中国石化抚顺石油化工研究院
S I N O P E C Fushun Research Institute of Petroleum and Petrochemicals
立方米hFCC催化裂化装置烟气脱硫项目可行研究报告2029835

立方米hFCC催化裂化装置烟气脱硫项目可行研究报告2029835新能源科技有限公司200000Nm³/h FCC催化裂化装置烟气脱硫项目可行性研究报告第一章总论 (9)1.1 项目名称及承办单位 (9)1.1.1 项目名称 (9)1.1.2 项目法人及法人代表 (9)1.1.3 项目建设地点 (9)1.1.4 报告编制单位 (9)1.2 编制依据 (9)1.2.1 国家及行业法规 (9)1.2.2 编制原则 (11)1.2.3 项目单位提供的资料 (12)1.2.4 项目性质及建设规模 (12)1.3 研究目的及研究范围 (12)1.3.1 研究目的 (12)1.3.2 研究范围 (13)1.4 主要技术原则 (13)1.5 工程建设的必要性 (14)1.6 项目总投资及资金来源 (15)1.6.1 项目管理与实施 (15)1.6.2 环境保护 (15)1.7 项目结论及建议 (15)1.7.1 项目结论 (15)1.7.2 建议 (16)第二章项目建设条件及选址 (16)2.1 项目建设条件 (16)2.1.1 地理位置 (16)2.1.2 气象条件 (17)2.1.3 地质条件 (18)2.1.4 水文条件 (19)2.2 水、电、气供应条件 (19)2.2.1 供水 (19)2.2.2 供电 (19)2.2.3 供压缩空气 (19)2.3 项目选址 (20)第三章工程技术方案可行性 (20)3.1 主要脱硫工艺及项目脱硫工艺的选择 (20)3.1.1 主要脱硫工艺 (20)3.1.2 项目脱硫工艺的选择 (24)3.2 钠-镁双碱法脱硫工程描述 (26)3.2.1 钠-镁双碱法工艺原理 (26)3.2.2 工程描述 (27)3.2.3 技术特点 (29)3.3 装机方案及选型 (30)3.3.1 螺杆膨胀发电站配置 (30)3.2.2 热水参数的选定 (30)3.2.3 热力设计内容和范围 (30)3.4 设计基础参数 (30)3.4.1 脱硫系统设计基础参数 (30)3.4.2 脱硫系统各项性能参数 (32)第四章脱硫工程系统 (33)4.1 脱硫装置的总平面布置 (33)4.2 脱硫工艺系统设计 (33)4.2.1 脱硫工艺系统 (33)4.2.2 脱硫工艺系统设计 (34)4.2.3 主要设备表 (41)4.3 脱硫电器系统设计 (43)4.3.1 0.4kV供电配电系统 (43)4.3.2 控制与保护 (44)4.3.3 防雷接地系统 (45)4.3.4 电缆和电缆构筑物 (45)4.3.5 电气设备布置 (47)4.4 脱硫仪表系统设计 (47)4.4.1 就地远传仪表 (47)4.4.2 分析仪表 (47)4.4.3 控制方式 (48)4.5 建筑、结构设计 (49)4.5.1 设计准则 (50)4.5.2 建筑标准 (50)4.5.3 材料 (51)4.5.4 建筑物的结构型式 (51)4.5.5 建(构)筑物基础及其地基处理.514.9 总平面布置 (51)4.9.1 平面布置 (52)4.9.2 竖向设计 (52)4.9.3 管线布置 (52)第五章环境保护 (63)5.1 项目周围环境现状 (63)5.2 主要污染源 (63)5.2.1 施工期 (63)5.2.2 运营期 (63)5.3 治理方案 (63)5.3.1 编制依据 (63)5.3.2 执行标准 (64)5.3.3 治理方案 (64)5.4 绿化 (65)5.5 项目对周围环境影响的变化 (65)5.5.1 总量控制和环境保护标准 (65)5.5.2 对周围环境影响的改善 (65)5.6 其他污染物处理效果评估 (66)5.7 工程实施后的社会效益 (67)第六章劳动安全和工业卫生 (68)6.1 消防 (68)6.2 劳动安全和工业卫生 (69)6.2.1 生产过程中主要职业危险,危害因素分析 (69)6.2.2 职业安全卫生防护的措施 (70)6.2.3 事故状态下环境应急措施 (71)第七章节约能源 (72)7.1 必要性 (72)7.2 节能原则 (72)7.3 节能措施 (72)7.3.1 主要节能措施 (72)7.3.2 其它节能措施 (73)第八章项目管理及实施计划 (73)8.1 项目实施领导小组 (73)8.2 项目管理 (74)8.2.1 原则 (74)8.2.2 施工管理 (74)8.2.3 财务管理 (74)8.3 项目实施计划 (75)8.3.1 项目实施条件 (75)8.3.2 项目实施计划 (75)第九章项目定员 (76)9.1 生产管理 (76)9.2 人员编制 (76)9.3 人员培训 (76)第十章投资估算 (77)10.1 投资估算说明 (77)10.1.1 本工程预算包括 (77)10.1.2 本工程估算不包括如下部分 (77)10.2 投资估算 (78)10.2.1 编制依据 (78)10.2.2 编制方法 (78)10.2.3 总投资 (79)第十一章结论与建议 (79)11.1 结论 (79)11.2 建议 (80)第一章总论1.1 项目名称及承办单位1.1.1 项目名称200000Nm³/h FCC催化裂化装置烟气脱硫项目1.1.2 项目法人及法人代表项目法人:山东成达新能源科技有限公司法人代表:蔡君普1.1.3 项目建设地点项目建设地点选于山东成达新能源科技有限公司现址内。
催化裂化烟气脱硫脱硝装置洗涤烟气采用羽叶分离除雾除尘升级改造方案

催化裂化烟气脱硫脱硝装置洗涤烟气采用羽叶分离器除沫除尘升级改造方案诺卫能源技术(北京)有限公司罗力在催化裂化装置烟气脱硫脱硝处理工艺,甚至硫酸企业、冶金矿产、循环流化床燃煤锅炉热电等行业企业烟气脱硫脱硝处理工艺,多采用湿法流程。
国内外最为常用的湿法脱硫脱硝工艺包,往往是Exxon公司的WGS工艺包、Dupont-Belco 公司的EDV工艺包,还有国内对前述工艺消化组合而成的Turb-Venturi工艺。
孟山都/孟莫克的Dynamic Wave动力波工艺,是通过Dupont许可其EDV技术给孟山都推广而形成的工艺,与EDV工艺包本质相同。
上述工艺包在国内数十套装置上应用,但在执行国家新近出台最严苛环保排放标准上,仍需要进行把关环节的除沫除尘技术升级改造以满足最基本的避免“落雨”、粉尘超标排放要求。
下面,请大家一起讨论采用羽叶高效气液分离器除沫除尘升级改造。
为便于把有限精力和笔墨投放到重点关注的催化裂化装置烟气排放把关环节的除沫除尘要害节点上,这里对干法脱硝段不做重点讨论。
关于Exxon公司WGS工艺包,其主要包含文丘里钠碱反应吸收环节、洗涤塔直切入口气液固旋流预分离环节、洗涤塔内二次液固捕捉并与烟气深度分离环节和烟气拉拔排放环节等。
其流程简易流程如下图所示:在文丘里钠碱反应吸收环节,适当增加钠碱喷淋量和液气比,均可以实现对酸性气体的满意吸收;但是,钠碱喷淋量增加、液气比增加,不仅会增加运行费用,更会对下游洗涤塔直切入口气液固旋流预分离环节带来挑战,尤其是工艺上侧重于考虑管道压降而忽视直切入口管径与洗涤塔径比例不当造成的气液固旋流分离效率下降。
当直切入口管径与洗涤塔径比例过大,气液固分离效率将明显下降,导致烟气携带的液固负荷后窜,对后续深度紧密捕捉液固携带物造成巨大挑战,甚至堵塞后续分离内件组。
为此,我们在WGS流程图中红色标注点“1#”,采用专利技术流型流态矫正内件,恢复洗涤塔直切入口对气液固的预分离效率。
脱硫脱硝项目计划书

脱硫脱硝项目计划书篇一:脱硝计划书.岳阳长岭炼化通达建筑安装工程有限公司研究开发项目计划书项目名称中石化长岭分公司280万吨/年催化裂化装置再生烟气脱硝项目脱硝模块项目负责人常晟项目起止时间20XX年6月至20XX年7月20XX年6月2日一、项目基本情况(一)国内外相关产品与技术发展的概况,其代表产品、技术和公司催化裂化装置是原油深度加工过程中的重要单元,是提高轻质油收率,生产高辛烷值汽油,同时又多产柴油的重要手段。
在催化裂化反应过程中,原料油发生裂化的同时,其中30%~50%的含氮化合物进入油焦,并随之沉积在催化剂表面,降低了催化剂活性,必须进行再生处理。
在再生器烧焦过程中,大部分含氮化合物转化为n2,但有10%~30%转化为nox随再生烟气排出,其中主要成分为n0,体积百分数约为90%,剩余约10%为no2。
目前,国内外已工业应用的再生烟气脱硝技术包括:低nox烧焦技术、氧化吸收法、添加助剂法和选择性催化还原(ScR)法。
1、低nox烧焦技术低nox烧焦技术包括硬件设计和优化操作。
硬件设计主要对再生器构造进行优化设计,以降低nox的产生量和排放量。
如KelloggBrown &Root和Exxonmobil公司的气一固两相逆流再生器,比普通再生器减少60%~80%的nox排放,设计的关键是床层顶部的废催化剂分布器和底部的空气分布器,两者能够使废催化剂、空气和燃烧气均匀分布,控制焦炭起始燃烧速率,控制催化剂颗粒温升,使在床层下部生成的nox在床层顶部贫氧的环境中与废催化剂上的焦炭充分接触并被还原。
对于新建的炼厂而言,采用低nox再生器技术是降低nox排放最简便的方法。
但是,对于现有炼厂而言,为了实现低nox排放,要对再生器主体重新设计和更换,在经济上难以承受。
另一方面,研究和现场实际观察表明,Fcc再生器的nox排放量,与烧焦方式、过剩氧量、co浓度、密相床温度、催化剂循环量、剂油比等参数有关,其中,过剩氧量影响最大,应优化控制;部分燃烧再生方式比完全燃烧再生方式的nox排放量低。
催化裂化装置烟气脱硫项目工程施工方案

余热锅炉衬里筑炉工程施工方案编制:审核:施工单位:成都蜀冶新材料有限责任公司日期:2013-7-20余热锅炉衬里筑炉工程施工费方案一、工程概况:1、内衬用锚固钉制作、安装(安装由安装公司负责);2、锅炉本体内衬纤维毯铺贴;3、锅炉本体(含水平烟道)内衬浇注料施工;4、高温蝶阀内衬砌筑;二、施工组织及施工进度计划:1、施工组织:该余热锅炉筑炉工程施工环境条件较差,工期较短,且有高空及交叉作业。
为了确保该工程的施工质量、施工工期和使用寿命,我公司特设立了一支由各工种组成的专业化筑炉施工队伍,协同作业,并肩作战,争创优良工程,确保安全施工、文明施工。
劳动组合如下:工程施工负责人:1人;安全监督员员:1人;配料组:2人;施工组:4人;配合人员:1~3人;总人数:9~11人。
2、施工进度计划:现场准备1天余热锅炉本体内衬筑炉26天;高温蝶阀内衬筑炉2天;烘炉准备1天;烘炉12天;总工期42天。
三、施工顺序及施工方法:施工前应具备的条件:(1)所有的钢结构及管道全部制作完毕且管道打压合格;(2)耐热抓钉焊接完毕;(3)水平烟道制作完毕(待内衬砌筑完毕再吊装焊接到位);(4)筑炉所需材料及模具预先准备好;(5)水、电、气、路畅通,并有足够的施工场地(~280㎡)。
1、施工顺序:按照现场施工、烘炉的先后顺序进行该余热锅炉筑炉工程的施工,确保该工程的施工质量、烘炉质量和施工工期。
即:钢结构及管道制作、安装→锚固钉制作、安装→纤维毯铺贴→支模、现浇浇注料→烘炉→交付使用。
说明:1、锚固钉施工前提前制作;2、浇注所需模板施工前提前配制。
2、施工方法:(1)严格按照双方商定的技术协议、安全协议、工程承包合同、施工图、和国家有关工业炉施工及验收规范的相关要求进行施工,保证该工程的施工质量,以确保其使用寿命。
(2)施工前,先测量炉壳的相应尺寸是否符合施工图要求,经过甲、乙双方及监理负责人共同确认后作好标记即可正式开工。
(3)搭设脚手架并保证其牢固、可靠。
烟气脱硫脱硝除尘设施工程施工组织设计

中海石油东营石化有限公司升级改造及配套工程200万吨/年重油催化裂化装置烟气脱硫脱硝除尘设施工程施工组织设计编制:审核:批准:江苏新世纪江南环保股份有限公司东营石化项目部2016年10月ﻩﻬ目录第一章工程概况ﻩ错误!未定义书签。
1.1编制依据ﻩ错误!未定义书签。
1.2执行标准ﻩ错误!未定义书签。
1.3项目概况ﻩ错误!未定义书签。
第二章进度计划ﻩ错误!未定义书签。
2.1施工进度计划ﻩ错误!未定义书签。
2.2工期保证措施ﻩ错误!未定义书签。
第三章施工总平面布置ﻩ错误!未定义书签。
3.1布置依据ﻩ错误!未定义书签。
3.2布置原则ﻩ错误!未定义书签。
3.3施工现场临建布置.................................................................................................. 错误!未定义书签。
3.4现场临路ﻩ错误!未定义书签。
3.5现场文明施工布置ﻩ错误!未定义书签。
3.7现场施工通讯ﻩ错误!未定义书签。
第四章主要施工技术方案ﻩ错误!未定义书签。
4.1工程施工测量与与土建方案ﻩ错误!未定义书签。
4.2脱硫塔安装技术要求ﻩ错误!未定义书签。
4.3烟道制作及安装.................................................................................................... 错误!未定义书签。
4.4机、泵类设备安装ﻩ错误!未定义书签。
4.5工艺管道安装.......................................................................................................... 错误!未定义书签。
264.6检修起吊设施安装ﻩ4.7开关柜、配电盘安装方案...................................................................................... 错误!未定义书签。
催化裂化烟气除尘脱硫脱硝技术方案

催化裂化烟气除尘脱硫脱硝技术方案目录前言 (2)1.适用范围 (2)2.规范性引用文件 (2)3.术语和定义 (3)3.1催化裂化装置 (3)3.2除尘脱硫 (3)3.3脱硝 (6)3.4可用率 (7)4.除尘脱硫脱硝技术 (7)4.1催化再生烟气的特点 (7)4.2除尘脱硫技术 (8)4.3除尘脱硫废水处理技术 (9)4.4脱硝技术 (9)4.5除尘脱硫脱硝一体化技术 (11)5.除尘脱硫脱硝技术的选择 (12)5.1除尘脱硫技术的选择 (12)5.2脱硝技术的选择 (14)6.除尘、脱硫脱硝工程设计及技术要求 (15)6.1烟气系统 (15)6.2除尘、脱硫工艺及系统 (15)6.3脱硝工程设计技术要求 (19)6.4除尘脱硫脱硝一体化工艺及系统 (22)6.5自动控制系统 (23)6.6烟气排放在线连续监测系统 (23)前言为进一步规范技术选择,指导企业选择合理、高效的烟气除尘脱硫脱硝技术,便于标准化设计、标准化采购、模块化建设安装和统一管理,在对国内外催化裂化烟气除尘脱硫脱硝技术联合调研和综合评价的基础上,特制定本技术方案。
本技术方案规定了公司催化裂化烟气除尘脱硫脱硝装置技术选择及工程设计技术要求。
适用于公司新建及改扩建催化裂化烟气除尘脱硫脱硝装置。
1.适用范围适用于公司新建及改扩建催化裂化烟气除尘脱硫脱硝项目。
2.规范性引用文件下列文件中的条款通过本技术方案的引用而成为本技术方案的条款。
凡是不注日期的引用文件,其最新版本适用于本技术方案。
GB 石油炼制工业污染物排放标准(二次征求意见稿)GB 8978 污水综合排放标准GB 12348 工业企业厂界噪声标准GB 18599 一般工业固体废物贮存、处置场污染控制标准GB 50016 建筑设计防火规范GB 50160 石油化工企业设计防火规范GBJ 1987 工业企业噪声控制设计规范GBZ 1 工业企业设计卫生标准SH 3011 石油化工工艺装置布置设计通则SH 3017 石油化工生产建筑设计规范SH 3004 石油化工企业采暖通风与空气调节设计规范SH 3038 石油化工企业生产装置电力设计技术规范SH 3047 石油化工企业职业安全卫生设计规范HJ/T 75 固定源烟气排放连续监测技术规范HJ/T 76 固定源烟气排放连续监测系统技术要求及检测方法HJ 462 工业锅炉及炉窑湿法烟气脱硫工程技术规范HJ 562 火电厂烟气脱硝工程技术规范选择性催化还原法HJ 563 火电厂烟气脱硝工程技术规范选择性非催化还原法HJ 2000 大气污染治理工程技术导则HJ 2001 火电厂烟气脱硫工程技术规范氨法HJ 2016 环境工程名词术语SDEP-SPT-IN2009 仪表选型设计规定SDEP-SPT-PD2307 防腐蚀涂层技术规定SDEP-SPT-PD2304 设备和管道保温技术规定SDEP-SPT-PD2204 管道外伴热规定SDEP-SPT-IN2001 分散型控制系统(DCS)技术规定SDEP-SPT-IN2002 安全仪表系统(SIS)技术规定SDEP-SPT-EP1002 环境保护技术规定3.术语和定义下列术语和定义适用于本技术方案3.1催化裂化装置fluid catalytic cracking unit (FCCU)将原油蒸馏或其他石油炼制过程中所得的重质馏分油,在高温、一定压力和催化剂作用下使重质馏份油发生裂化反应,转变为裂化气、汽油和柴油等产品和焦炭的过程。
某石化公司200000Nm3/h FCC催化裂化装置的烟气脱硫

某石化公司200000Nm3/h FCC催化裂化装置的烟气脱硫文章主要是为了寻求先进适用催化裂化装置的脱硫技术,并且遵循“成熟的工艺,稳定的运行,高效率的脱硫,较少的投资,二次污染的杜绝”等原则,结合某石化公司的生产现状和生产特点,选择合理的脱硫处理工艺。
标签:FCC催化裂化装置;烟气脱硫;工艺1 脱硫系统设计基础参数根据公司燃煤锅炉情况,入口烟气量2000000Nm3/h;入口二氧化硫450kg/h,入口二氧化硫浓度2500mg/Nm3;入口烟尘50kg/h,入口烟尘浓度250mg/Nm3。
经过脱硫工艺处理后需达到《锅炉大气污染物排放标准》(GB13271-2014)中“在用锅炉大气污染物排放浓度限制-烟尘浓度≤80mg/m3,二氧化硫浓度≤400mg/m3。
”出口烟气量265200m3/h;出口二氧化硫15.00kg/h,出口二氧化硫浓度60mg/Nm3;出口烟尘15.00kg/h,出口烟尘浓度50mg/Nm3。
2 脱硫工艺某化工公司催化裂化装置的脱硫工艺技术主要采用钠-镁双碱法工艺,工艺流程为FCC烟气→布袋除尘→脱硫塔→烟囱;脱硫塔→沉淀池→反应池→循环池,其中氧化镁加入沉淀池,碱液加入循环池。
通过管线将氢氧化钠溶液运送到厂内,经碱液泵提升至碱液罐,碱液罐中的氢氧化钠溶液重力流入循环池,再经循环泵将氢氧化钠溶液送至脱硫塔进行喷淋脱硫处理。
由罐车直接将脱硫吸收剂量(Fe2O3)干粉运送到厂内,同时配制一定浓度的吸收Mg(OH)2浆液(按一定比例加水并搅拌),通过输送泵将其送入沉淀反应池进行再生反应。
循环液从脱硫塔底排入沉淀池。
在沉淀反应池中加入Mg(OH)2,在沉淀反应池内发生再生反应。
反应池中循环液溢流到循环沉淀池,在沉淀池中让少量杂质沉淀下,并经压滤机压滤除水,将杂志和滤渣外运处理。
循环液中再生得到的氢氧化钠可重复使用。
3 脱硫系统设计双碱法脱硫装置分除尘处理系统、烟气处理系统、吸收塔处理系统、吸收液制备及再生系统等。
催化裂化再生烟气除尘脱硫技术装备研发生产方案(一)

催化裂化再生烟气除尘脱硫技术装备研发生产方案一、实施背景随着工业化的不断推进,我国石油化工行业得到了快速发展。
催化裂化作为石油化工的核心工艺之一,其产生的再生烟气含有大量的硫氧化物和颗粒物,对环境和人类健康造成了严重的影响。
为了应对这一问题,我国政府对石油化工企业的排放标准日益严格,要求企业采取有效的除尘脱硫技术。
因此,开发一种高效、环保的催化裂化再生烟气除尘脱硫技术装备势在必行。
二、工作原理本技术装备主要基于吸附和催化原理,通过多级吸附和催化反应,实现对再生烟气中硫氧化物和颗粒物的有效处理。
首先,再生烟气经过一级旋风除尘器,去除大颗粒物;然后进入二级湿式洗涤塔,通过喷淋洗涤去除烟气中的硫氧化物和细颗粒物;最后,洗涤后的烟气进入三级活性炭吸附塔,吸附剩余的微量污染物。
同时,在洗涤过程中,通过添加催化剂,促进硫氧化物的分解。
三、实施计划步骤1.调研市场需求,明确技术装备研发方向。
2.设计技术方案,进行模拟实验,优化方案设计。
3.开发关键部件,如旋风除尘器、湿式洗涤塔、活性炭吸附塔等。
4.集成技术装备,进行整体调试和性能测试。
5.对技术装备进行工业应用试验,收集数据,优化操作参数。
6.完成技术装备工业化推广,与石油化工企业合作,实现技术装备的广泛应用。
四、适用范围本技术装备适用于各种规模的石油化工企业,特别是处理能力在100,000 Nm³/h以上的大型催化裂化装置。
同时,对于其他具有类似工艺废气的企业,如钢铁、焦化等行业,本技术装备也具有广泛的应用前景。
五、创新要点1.采用了多级吸附和催化反应工艺,提高了除尘脱硫效率。
2.开发了新型高效旋风除尘器,降低了能耗和设备体积。
3.在洗涤过程中添加催化剂,促进硫氧化物的分解,降低了后续处理的难度。
4.采用了活性炭吸附技术,对微量污染物进行有效处理。
5.集成了多种处理工艺,实现了高效、环保的废气处理。
六、预期效果1.废气处理效率达到98%以上,实现达标排放。
200000N立方米hFCC催化裂化装置烟气脱硫项目可行性研究报告

第一章总论1.1 项目名称及承办单位1.1.1 项目名称200000Nm³/h FCC催化裂化装置烟气脱硫项目1.1.2 项目法人及法人代表项目法人:山东####新能源科技有限公司法人代表:###############1.1.3 项目建设地点项目建设地点选于山东####新能源科技有限公司现址内。
1.1.4 报告编制单位编制单位:浙江经纬工程项目管理有限公司资格证书号:1.2 编制依据1.2.1 国家及行业法规(1)《中华人民共和国环境保护法》(GB13271-2001)(2)《中华人民共和国大气污染防治法》(GB13271-2001)(3)《催化裂化大气污染物排放标准》(GB13271-2001)(4)《火电厂大气污染物排放标准》(GB13271-2011)(5)《污水综合排放标准》(GB8978-1996)(6)《环境空气质量标准》(GB3095-2012)(7)《大气污染物综合排放标准》(GB16297-1996)(8)《工业企业厂界噪声标准》(GB12348-90)(9)山东####新能源科技有限公司与上海川仪工程技术有限公司签订的《山东####新能源科技有限公司200000Nm³/h FCC催化烟气脱硫工程技术协议》(10)山东####新能源科技有限公司提供的有关设计基础数据和资料。
(11)国家发展计划委员会、国家经济贸易委员会、建设部计基础〔2001〕26号关于《热电联产项目可行性研究技术规定》等。
(12)山东永鑫能源集团提供的企业基本情况、项目备案证、节能备选项目汇总表、企业基本情况表、项目基本情况表、相关文件、设计基础资料等;(13)《建设项目经济评价方法与参数》(第三版),国家发改委、建设部发布;(14)国家现行的有关法规、政策及标准;(15)《中华人民共和国国民经济和社会发展第十二个五年规划纲要》。
1.2.2 编制原则(1)项目建设必须符合国家产业政策和发展方向。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
**140万吨/年催化裂化装置烟气脱硫脱硝项目详细工程设计(DED)设计说明书一.概述**140万吨/年催化装置采用贫氧再生方式,再生烟气中含有CO,尾部原配套有两台CO锅炉,该CO锅炉为全水冷壁焚烧炉膛结构,负压运行,回收催化装置含CO再生烟气的物理热和化学能,余热锅炉产汽系统与装置产汽系统相互独立,余热锅炉产出中压过热蒸汽,以满足催化装置生产用汽需要。
由于国家“十二五”期间加大对氮氧化物、硫氧化物等污染物的总量进行控制,并对最大排放浓度也提出了相应的限定值,而目前青岛石化公司氮氧化物、硫氧化物的排放量和排放浓度远远高于国家环保监管部门的要求值,且随着加工高硫原油比例的增加,污染物排放情况还会继续加剧,为此需要在催化裂化装置尾部增设烟气脱氮装置和脱硫除尘装置,才能满足国家环保监管部门的要求。
催化裂化装置尾部增设脱硝、烟气脱硫除尘装置主要对配套的余热锅炉烟气侧承压能力提出较高的要求,如果余锅本身阻力降为3kPa,增加烟气脱硫、脱硝装置后,烟气侧承压至少需按8kPa设计。
催化装置现配套有两台CO锅炉,为水冷壁炉膛模式,该结构原设计承压较低仅为3kPa,且难以进行局部加固,为使余热锅炉、烟气脱硫脱硝更好的运行,不互相影响,需新建一台余热锅炉满足脱硝脱硫系统运行要求。
同时,目前全厂管网用中压过热汽量为75~95t/h,每天正常用汽负荷为75t/h左右,每天有约1个小时用汽负荷为95t/h左右(焦化装置需要),目前用汽完全由两台CO锅炉提供,由于全厂瓦斯气过剩,目前再生烟气有约30%直接旁通至烟囱排放,热量损失严重。
新建的余热锅炉可解决存在的再生烟气排放而损失热量问题,新建余热锅炉可100%回收催化再生烟气余热,满足建设脱硫脱硝系统余热锅炉耐压要求,原两台CO锅炉完全保留,做平衡全厂用汽使用。
二.技术参数余热锅炉设计技术参数为:锅炉形式中温中压、单锅筒、π形、自然循环锅炉锅炉型号Q190/850-56.7-3.82/450额定蒸发量56.7t/h外供热水量62t/h外供热水温度200℃额定蒸汽压力 3.82MPa额定蒸汽温度450℃给水温度104℃给水压力 6.0MPa排烟温度170℃炉膛设计压力12kPa排污率2%再生烟气流量/温度156000 Nm3/h/545℃三.设计条件余热锅炉改造设计基础参数如下:表1 余热锅炉设计基础参数四.锅炉设计和制造标准(1)TSG G0001-2012《锅炉安全技术监察规程》。
(2)锅炉设计制造严格执行GB9222-88《水管锅炉受压元件强度计算》的规定。
(3)锅炉构架、设计满足《钢结构设计规范》的规定。
(4)锅炉设计制造符合最新行业制造标准。
五.基本尺寸1.锅炉基本尺寸锅炉顶板梁标高39700mm炉膛截面(长×宽)6800mm×4000mm锅炉深度(前后柱中心) 18200mm锅炉宽度(左右柱中心)8000mm六.锅炉结构简介1.炉膛及燃烧系统由于本锅炉作用主要为回收烟气余热、脱硝脱硫,所以炉膛考虑采用绝热炉膛,节约燃料气(油)消耗,有利于炉膛温度场分布均匀,有利于CO迅速着火并燃尽。
炉墙采用耐磨、隔热和陶瓷纤维的复合结构,基于炉膛耐压考虑,整个炉膛为内衬里外护板及加强筋结构,衬里通过锚固钉附着在外护板上,支承在锅炉构架上,炉膛为现场施工。
炉膛布置有燃烧器口、看火孔、人孔门、防爆门、测温孔、测压孔等门孔。
在锅炉两侧各布置两台瓦斯/柴油两用燃烧器,燃烧器中心标高8700mm。
燃烧器设计燃用瓦斯气压力为0.05MPa,最大流量单台为500Nm3/h;燃油压力为1.3MPa,最大流量单台为1200kg/h;空气最高压力为14KPa,单台流量为6000Nm3/h。
再生烟气由中心标高7250mm的炉膛中部进入炉膛。
燃烧器喷口位于再生烟气入口的下部,使瓦斯与空气在燃烧室内燃烧后产生的高温烟气与高温再生烟气在炉膛内充分混合后进入换热设备。
炉膛由隔热和耐火浇筑料进行保温,确保炉膛外壁温度小于70℃。
燃烧器投用后,燃烧室温度控制在不超过850℃。
燃烧器采用高能点火器,点火介质为瓦斯气,并设有长明灯。
2.锅筒本锅炉为单锅筒布置,规格为φ1500×46mm(内径×壁厚),筒身长6500mm,总长7500mm,用Q245R钢板卷制而成,封头为冲压椭圆封头。
锅筒标高为41000mm,支撑于炉顶钢架上。
锅筒内装有锅内旋风分离器,汽水混合物经旋风分离器,由锅筒顶部钢丝网分离器再次分离,将饱和蒸汽引出上锅筒至低温过热器。
在锅筒上安装二台液位计用于现场观测,两个差压液位计进行水位调节,用于记录、指示、报警,二个现场压力表等。
还有连续排污、紧急放水、加药管、给水管、上升管、下降管等。
锅筒上装有两个安全阀,整定压力为4.39MPa。
给水经省煤器吸热后,由一根DN150的管子送入锅筒。
为了监督给水、炉水和蒸汽品质,装设了给水、饱和蒸汽和炉水取样。
在锅炉的各个最高点均设有放空用的阀门。
3.水保护段水保护段布置在炉膛上方,其主要作用是保护过热器,可有效防止焚烧后的高温烟气直接冲刷过热器受热面管子,延长过热器使用寿命。
水保护段属于蒸发受热面,由于水保护段工作烟气温度较高,管内汽化过程十分剧烈,管束布置型式适宜采用单流程、并联、倾斜布置,充分保证管内汽水混合物安全运行,确保受热面自由膨胀,延长使用寿命;集箱布置在炉墙外侧,高温烟气不直接冲刷,可防止集箱焊口热应力偏差泄漏,延长使用寿命;采用顺列布置结构,有利于受热面除灰。
水保护段通过上集箱直接支撑在构架上,自由向下膨胀。
水保护段箱体上布置若干个激波吹灰器接口,以有效清除受热面积灰。
4.高低温过热器及减温器高、低温过热器布置在炉膛上方,位于水保护段出口。
自产饱和蒸汽,进入低温过热器入口集箱,高、低温过热器之间布置减温器,以满足出口蒸汽温度调节的需要,高温过热器出口集箱接入中压蒸汽管网。
高、低温过热器模块箱体均采用内衬里结构。
过热器箱体上布置若干个激波吹灰器接口,以有效清除受热面积灰。
减温器为喷水减温器,调节灵活。
设计最大减温范围为80℃。
5.对流蒸发段烟气经转弯烟道后经对流蒸发段。
对流蒸发段和水保护段共同组成CO焚烧余热锅炉的自产饱和蒸汽系统,为使锅炉水动力安全运行,对流蒸发段管子采用倾斜布置。
对流蒸发段模块箱体均采用内衬里结构。
对流蒸发段设置独立的下降管和上升管,与汽包相连接。
对流蒸发段箱体上布置若干个激波吹灰器,以有效清除受热面积灰。
6.省煤器省煤器分高温省煤器、两级低温省煤器(水热媒省煤器),布置在蒸发段下方的尾部烟道上。
省煤器结构采用积木式模块化箱体结构,外保温。
省煤器各模块箱体上预置若干个激波吹灰器,以有效清除受热面积灰。
在工艺流程上采取了一些独特的措施:为提高低温段省煤器给水入口温度,避免省煤器发生露点腐蚀,增设给水预热器,利用低温段省煤器出口高温水加热104℃锅炉给水。
保证进省煤器给水温度大于140℃,管壁温度高于烟气露点,彻底根除露点腐蚀。
省煤器及其连接烟道在安装完毕后需进行外保温。
7.空气预热器在鼓风机出口风道上设置空气预热器,采用两级空气预热器(1#和2#),1#空预器热源利用厂内85℃低温除氧热水,2#空预器热源利用低温省煤器热回水,加热后的热风进入燃烧器助燃,有利于燃烧器强化燃烧,使CO迅速燃尽,避免尾燃,同时可节约瓦斯量消耗,提高省煤器换热效率。
8.构架及平台扶梯新设计的余热锅炉钢构新建,设10根立柱,11圈横梁。
Z1a柱与Z1b柱与Z1c柱与Z1d柱与Z1e距离分别为5200mm、4000mm、5000mm和4000mm,Z1a柱与Z2a距离分别为8000mm。
构架均由型钢焊制而成。
锅炉为全支撑结构,护板、水保护段、过热器、蒸发段、SCR脱硝模块及省煤段重量通过横梁传递到8根立柱上。
锅炉设12层平台,用于锅炉运行监测和设备维护。
凡有人孔、检查门、电动葫芦处,均设有平台,以便于操作、观察和检修。
上下层平台之间通过斜梯相连。
9.其他锅炉看火孔采用正压式,要求用工业风进行密封和冷却。
防爆门为水封式,布置在炉顶,共二只。
余热锅炉过热器出口阀为电动阀。
锅炉安装完毕后对省煤器,汽包及过热器分别做水压试验:省煤器部分水压试验压力为7.5MPa,汽包及过热器部分的水压试验压力为5.275MPa。
**140 万吨/年催化裂化装置烟气脱硫脱硝项目余热锅炉安装及使用说明书1.锅炉概况本锅炉是利用催化裂化装置高温烟气及一定的瓦斯或柴油补燃生产外供热水及过热蒸汽供其它装置使用,同时此锅炉在蒸发段之间加入脱硝模块,在锅炉尾部增加脱硫设备。
余热锅炉由炉膛、汽包、水保护段、高低温过热器、蒸发段、高低温省煤器、给水预热器、内部汽水管道及钢结构等组成。
2.施工安装应遵循的规范及规定锅炉安装公司在安装施工及验收过程中除应遵照设计图纸外,还应遵循以下规范及规定:1)电力建设施工及验收技术规范锅(炉机组篇)DLT5047-952)锅炉安全技术监察规程3)工业金属管道工程施工及验收规范GB50235-974)现场设备、工业管道焊接工程施工及验收规范GB50236-985)锅炉钢结构技术条件JB/T1620-19936)工业设备及管道绝热工程施工及验收规范GBJ126-897)隔热耐磨衬里技术规范SH3531-20033.施工安装说明施工安装分锅炉基础检查,受热面安装,构架平台扶梯安装,水压试验及工程验收等五个部分。
3.1锅炉基础检查,划线和垫铁安装3.1.1锅炉开始安装前必须根据验收记录进行基础复查。
3.1.2锅炉基础划线允许偏差为:柱子间距±2mm柱子相应对角线±5mm3.1.3基础表面与柱脚底板的二次灌浆间隙不得小于50mm,基础表面应全部打出麻面,放置垫铁处应凿平。
3.1.4采用垫铁安装时,垫铁应符合下列要求:1)垫铁表面平整,必要时应刨平;2)每组垫铁不应超过3块,其宽度一般为80~120mm,长度较柱脚底板两边各长出10mm左右,厚的放置在下层。
当二次灌浆间隙超过100mm 以上时,允许垫以型钢组成的框架再加一块调整垫铁;3)垫铁应布置在立柱底板的立筋板下方,每个立柱下垫铁的承压总面积可根据立柱的设计荷重计算,但垫铁的单位面积的承压力,不应大于基础设计混凝土强度等级的60%;4)垫铁安装后,用手锤检查应无松动,并将垫铁点焊在一起,再与柱脚底板焊住。
3.2锅炉构架安装3.2.1锅炉钢构架安装允许偏差见下表。
3.2.2锅炉基础二次灌浆的时间一般是,当柱脚采用地脚螺栓固定或用螺栓调整时,可在构架第一段找正完毕后进行。
3.2.3锅炉基础二次灌浆前,应检查垫铁、地脚螺栓及基础钢筋等工程是否已完毕,并将底座表面的油污、焊渣和杂物等清除干净。
3.2.4锅炉基础二次灌浆应符合图纸和《混凝土结构工程施工及验收规范》的规定。
