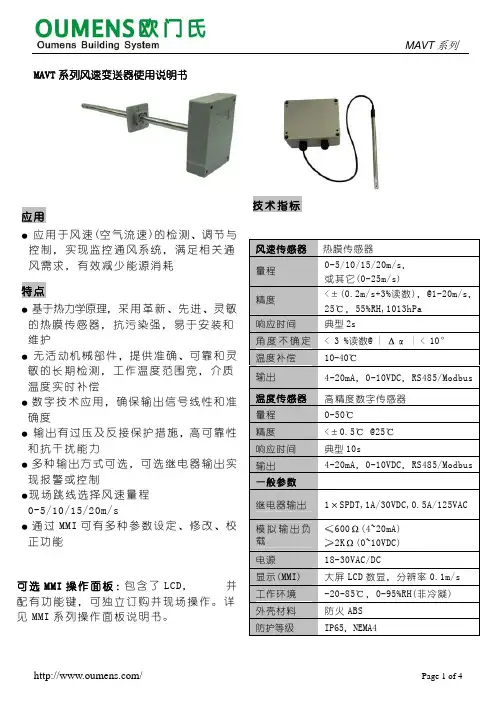

欧门氏MAVT风速变送器,风速传感器说明书
● 输 出 有 过 压 及 反 接 保 护 措 施 ，高 可 靠 性 和抗干扰能力
● 多种输出方式可选，可选继电器输出实 现报警或控制
●现场跳线选择风速量程 0-5/10/15/20m/s
● 通过 MMI 可有多种参数设定、修改、校 正功能
可 选 MMI 操 作 面 板 ：包 含 了 LCD，
MAVT 系列风速变送器使用说明书
MAVT 系列
应用
● 应 用 于 风 速 (空 气 流 速 )的 检 测 、调 节 与 控制，实现监控通风系统，满足相关通 风需求，有效减少能源消耗
特点
● 基于热力学原理，采 用 革 新 、先 进 、灵 敏 的热膜传感器，抗污染强，易于安装和 维护
● 无 活 动 机 械部 件 ，提 供 准 确 、可 靠 和 灵 敏的长期检测，工作温度范围宽，介质 温度实时补偿
电源 显示(MMI) 工作环境 外壳材料 防护等级
≤600Ω(4~20mA) ≥2KΩ(0~10VDC) 18-30VAC/DC 大屏 LCD 数显，分辨率 0.1m/s -20-85℃，0-95%RH(非冷凝) 防火 ABS IP65，NEMA4
/
Page 1 of 4
/
Page 2 of 4
安装图(mm)
（参考安装说明）
前盖
图1
底盒
索头
探头应安装在较长直管段的中间 位置，建议前10D和后5D，且探头 应尽可能靠近风管截面中心。
AVT4
墙 螺丝
MAVT 系列
安装孔
103 60
底盒
螺丝
索头
探头/线缆
前盖
图2
图3

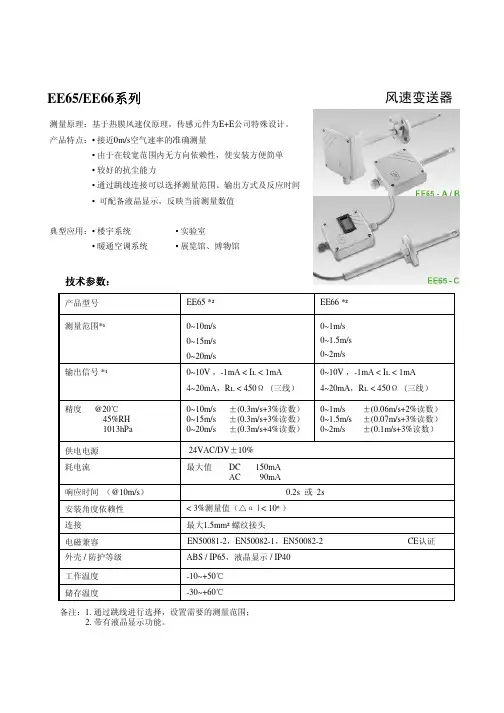

风速变送器 EE65 EE66系列 说明书
EE65/EE66系列测量原理：基于热膜风速仪原理，传感元件为E+E 公司特殊设计。
产品特点：•接近0m/s 空气速率的准确测量•由于在较宽范围内无方向依赖性，使安装方便简单•较好的抗尘能力•通过跳线连接可以选择测量范围、输出方式及反应时间•可配备液晶显示，反映当前测量数值典型应用：•楼宇系统•实验室•暖通空调系统•展览馆、博物馆风速变送器0~1m/s 0~1.5m/s 0~2m/s0~10m/s 0~15m/s 0~20m/s测量范围*¹0~10V ，-1mA < I L< 1mA4~20mA ，R L < 450Ω(三线）0~10V ，-1mA < I L < 1mA 4~20mA ，R L < 450Ω(三线）输出信号*¹0~1m/s ±(0.06m/s+2%读数）0~1.5m/s ±(0.07m/s+3%读数）0~2m/s ±(0.1m/s+3%读数）0~10m/s ±(0.3m/s+3%读数）0~15m/s ±(0.3m/s+3%读数）0~20m/s ±(0.3m/s+4%读数）精度@20℃45%RH 1013hPa-30~+60℃储存温度-10~+50℃工作温度ABS / IP65，液晶显示/ IP40外壳/ 防护等级EN50081-2，EN50082-1，EN50082-2 CE 认证电磁兼容最大1.5mm²螺纹接头连接< 3%测量值（△α| < 10º）安装角度依赖性0.2s 或2s响应时间（@10m/s ）最大值DC 150mA AC 90mA耗电流24VAC/DV ±10%供电电源EE66 *²EE65 *²产品型号技术参数技术参数：：备注：1. 通过跳线进行选择，设置需要的测量范围；2. 带有液晶显示功能。
风压变送器说明书电子档
一、概述FY-KFB型风压变送器选用进口高精度、高稳定性传感器芯片，采用独特的应力隔离技术，经精密温度补偿及高稳定性放大处理，将被测介质的差压信号转换成4~20mADC、0~10mADC或0~5VDC标准信号输出。
高质量的传感器、精湛的封装技术及完善的装配工艺，确保了该产品质量优异和性能最佳。
FY-KFB型风压变送器有多种接口形式和引线方式，并可配置一体指针或数字表头，现场显示差压值，零点、量程连续可调。
该产品广泛用于炉堂压力、烟尘治理、风机、空调机等场所进行压力、流量的检测和控制。
此类变送器也可单端使用测表压（负压）。
二、技术指标测量范围：0~0.2~1000KPa 量程连续可选注：其它技术指标参见选型表负载（两线4~20mA输出）：与供电电源有关，在某一电源电压时带负载能力见下图，负载阻抗R与电源电压V的关系式为R≤50（V－12）Ω。
（工厂一般用24VDC供电，负载250Ω）注：当量程≤4kPa或带显示表头时，负载能力有所降低。
三、结构尺寸1、A类结构·电子外壳：合金铝·压力接口：M20×1.5·过程连接：不锈钢·重量：约1.0kg2、B类结构·壳体材料：合金铝·压力接口：φ8宝塔头·重量：约0.3kg四、安装要求及注意事项1．安装前请检查标牌上所标型号、量程及工作电源与使用现场是否一致。
2．变送器有φ8宝塔头或M20×1.5外螺纹接口，可直接与被测现场的高（H）、低（L）压端联连，无需安装支架。
3．为避免变送器单端受压造成过载损坏，在变送器现场的高低压接口之间，建议加装平衡阀，联接方式参考下图。
测量前，先打开T2，再顺序打开T3、T1，待管道压力稳定后，关闭T2，即可进行差压或流量检测。
（T4、T5为泄放阀）4．变送器最好选用水平安装形式，其它形式安装可能会影响零点输出。
5．在测量高温介质时，请使用引压管或其它冷却装置，把温度降至变送器允许使用温度范围内。
变送器使用说明书
变送器使⽤说明书⽬录⼀、技术参数 (1)⼆、安装前注意事项 (2)三、安装 (3)四、接线说明 (4)4.1接线端⼦图 (4)4.2仪器接线功能图 (5)4.3接线端⼦说明 (5)4.4电极接线⽰意图 (6)五、按键和界⾯说明 (7)5.1按键说明 (7)5.2界⾯说明 (8)六、操作说明 (11)6.1参数设置操作 (12)6.2校正操作 (13)七、电极保养说明 (16)⼋、操作密码 (17)8.1、参数设置密码 (17)8.2、校正密码 (17)⼀、技术参数⼆、安装前注意事项1、请选择通风良好的位置安装pH计（以下简称仪器），并避免仪器直接受到阳光照射。
2、安装前请阅读本说明书，以免接线不正确导致仪器损坏。
3、在所有接线未完成前，请勿给仪器上电，以免发⽣危险。
4、pH或ORP电极信号传输须采⽤专⽤电极电缆，不能随便⽤⼀般电缆代替，否则将产⽣错误的测量结果。
5、使⽤220VAC的电源时，请避免使⽤三相电源，以免造成电源突波⼲扰。
（若有电源突波⼲扰现象发⽣，可将仪器⽤的电源与动⼒装置电源分开，即仪器采⽤单独电源，或在所有动⼒装置的电源端接突波吸收器来消除突波，如加药机、搅拌机等）。
6、仪器内部的继电器为⼩电流继电器，若要控制较⼤动⼒的附属装置时，请外接电流容量较⼤的继电器，以确保仪器的安全。
7、下图为仪器和动⼒装置的接线⽰意图。
图2－1 仪器和动⼒装置接线⽰意图三、安装1、在配电箱⾯板上开好110＋1mm×110＋1mm 的仪器安装⽅孔。
2、仪器从配电箱的⾯板直接放⼊，将仪器附带的的固定架卡⼊仪器两侧的固定孔，⽤⼀字型螺丝⼑拧紧固定螺丝。
安装⽰意图如下：主视⽰意图侧视⽰意图（（（固定⽰意图开孔尺⼨图3－1 仪器尺⼨和安装⽰意图四、接线说明4.1 接线端⼦图图4－1 仪器接线端⼦图4.2 仪器接线功能图+-RTD图4－2 仪器接线功能图4.4 电极接线⽰意图图4-3电极接线⽰意图五、按键和界⾯说明图5-1 按键⾯板图5.1 按键说明Cal ——校正功能键；Conf ——参数设置功能键；——功能切换/数字循环功能键；——移位功能键；Enter ——确认功能键；5.2 界⾯说明 5.2.1、测量界⾯pH 测量界⾯ ORP 测量界⾯正常⼯作时，若没有进⾏“校正”或“参数设置”操作，仪器显⽰测量界⾯。
压力变送器说明书模板
XXX系列压力变送器使用说明书XXXXXXX有限公司XXX压力变送器使用说明书一：概述我公司生产的压力变送器，是采用新一代的压力检测原理，与传统产品相比具有技术先进、性能可靠、安装方便、精确度高、体积小、耐振动等优点。
已成为当今使用最多的压力变送器。
适用于化工、石油、电厂、冶金、建材、医药、食品、给排水等领域的气体、液体、蒸汽介质的压力检测，并将其转换成4-20mADC信号。
配合相应的显示仪表，记录仪表或调节器，实现压力参数的自动检控。
二：主要技术指标使用对象液体、气体或蒸汽工作电压13V～48V DC输出信号4mA～20mA DC测量范围表压力：最大0～60MPa最小0～10kPa绝对压力：最大0～30MPa最小0～20kPa负压力：-0.1MPa～1MPa量程比20：1（智能型）3：1（模拟型）过载范围优于2倍出厂量程精度①精度等级：0.1级0.2级②温度影响：±0.25%FS/10k③稳定性：优于0.2%FS/年④位置影响：安装位置零点对影响小于20Pa允许温度①正常工作温度：-20℃～80℃液晶屏工作温度范围：-20℃～70℃②贮存温度：-20℃～80℃相对湿度0~95%RH防爆等级ExdⅡCT5 Gb智能的带背光XXX显示，带HART输出与被测介质接触部分的材料①过程连接件：316不锈钢，哈氏合金C②密封件：氟橡胶丁腈橡胶聚四氟乙烯接线方式引出接头选用通用电缆接头M20×1.5。
电缆两芯CR/PP氯丁二烯橡胶/聚丙烯0.75平方带屏蔽线。
三：测量原理与结构特点压力变送器的传感器采用扩散和光刻的方法在半导体硅片上生成惠斯通电桥，利用压阻效应原理，将被测介质的压力转换成电信号，经放大、电压/电流转换后，输出标准直流电流信号。
压力变送器的电路原理包括：恒流激励（RF）、放大器（A）、电压/电流转换（V/I）和保护电路等组成。
原理框图如下：压力变送器直接感受被测压力，无机械可动部件，故具有无磨擦、无间隙，机械强度高，抗冲击、耐振动等优点。
压力变送器使用说明书
压⼒变送器使⽤说明书安装○普通型及⼩巧型变送器的安装①若压⼒系统有瞬间过压，该变送器过载范围满⾜系统要求，并配置缓冲阀；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的引压孔；④禁⽌随意拆卸、碰撞变送器及强⾏绞拧导线，严禁⽤异物捅引压孔；⑤根据产品连续类型，查对现场接⼝是否与产品⼀致。
若为螺纹接⼝，应缓速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压⼒接⼝的六⾓上。
○投⼊式变送器的安装●注意事项①安装地点的液体可能产⽣的静压⼒不能超过变送器的量程；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的进液孔；④安装时要缓速放⼊或提出，严禁⽤强⼒拉扯电缆或⽤⾦属等硬物捅压膜⽚。
●安装⽅法变送器的安装⽅向为垂直向下，在动⽔中使⽤时，应注意使变送器压⾯与⽔流⽅向平⾏。
1在静⽔中安装①在⽔池中的安装⽅法：为防⽌⽔泵打⽔时的冲击抖动变送器或损坏变送器或损坏变送器，应将变送器原理液体出⼊⼝安装。
（如图a所⽰）②在深井中的安装⽅法：⼀般⽤插钢管的⽅法，要求钢管不能打弯，内劲必须⼤于35mm，易上下提动变动器，在钢管的不同⾼度上若⼲⼩孔，以便⽔通畅进⼊管内，必要时，可在变送器上缠烧钢丝，⽤钢丝上下提动，以免拉断电缆线。
（如图b所⽰）2在动⽔中安装在动⽔中安装时需加静⽔装置①⽅法之⼀：在⽔道中插⼊钢管，要求钢管壁稍厚⼀些，并在其上下不同⾼度若⼲个⼩孔，以阻尼⽔波和消除动⽔压⼒的影响。
（如图c所⽰）②⽅法之⼆：若为清⽔域的沙⽯⽔床，以浅埋为好。
（如图d所⽰）③⽅法之三：这种⽅法即能消除⽔流压⼒和波浪的影响⼜能起到过滤浊⽔泥沙的作⽤（如图e所⽰）○普通型及投⼊式变送器接线信号（电源）端⼦设置在电⽓盒的⼀个独⽴腔室内。
接线前，先拧下表盖，把信号（电源）线从穿线孔穿⼊，把线接在+、-端⼦及地上，拧紧表盖和穿线孔螺栓。
信号线不要与其它电源线⼀起穿⾦属管或放在同⼀线槽中，也不要再强电设备附近通过。
BY2088型压力变送器说明书
BY 2088型压力变送器一、概述BY 2088压力变送器灵敏度高、精度高、抗过载能力强。
采用进口传感器制造，传感器和放大电路高度集成；采用压铸合金铝表面喷漆壳体，电路零点和增益无须调整；抗干扰能力强，耐酸碱，长期稳定可靠。
二、工作原理BY 2088压力变送器选用进口压力芯片，敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥，用微机械加工技术在电桥下形成压力敏感膜片。
当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。
我们在惠斯通电桥上加上直流电源，就会产生一个直流电压信号的输出。
经过二次转换线路，实现两线制4～20mA输出。
三、功能特点◆稳定性好，满度、零位长期稳定性可达0.2%FS/年。
在补偿温度0～70℃范围内，温度飘移低于0.2%FS，在整个允许工作温度范围内低于0.5%FS。
◆具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时，变送器会自动限流在35mA以内。
◆固态结构，无可动部件，高可靠性，使用寿命长◆从风压到气、水、油、蒸汽都可以进行高精度的测量，不受被测介质质量大小的影响。
◆安装方便、结构简单、经济耐用。
四、主要技术参数五、结构特点六、外型尺寸七、调试方法拧下保护盖，即可看到调零和满程电阻器，外接标准电源及电流表（０.２级以上），即可调整，步骤如下：在变送器没有加压力的情况下，调节零点电阻器，使之输出电流４mA，变送器加压力到满量程，调节满程电阻器，使之输出电流２０mA，反复以上步骤两三次，直到信号正常。
调节完毕，拧紧保护盖。
八、注意事项◆凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。
◆不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。
◆安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。
PFS300风压风速风量变送器说明书
PFS300系列风量变送器一、概述PFS300系列风量变送器采用新型空气流量传感器，是一种采用合金薄膜和绝热微桥结构的设备，在其微结构中存在加热器和温度传感元件。
这种桥式结构传感器可对膜片上方的空气或其他气流的流速变化作出灵敏快速的反应。
最佳使用环境：本系列产品采用了最先进的设计和制作技术，其微桥结构不仅体积小，而且具有非常灵敏、快速的响应。
适用于任何需要监测气流的场合PFS300系列产品提供电流或电压输出信号，用户可在订货时选择输出信号PFS300系列风量变送器按其功能分类可分为三种：PFS100单风量变送器、PFS200风速风量二合一变送器、PFS300风压风速风量三合一变送器。
PFS300三合一变送器是一种既可以测量风压又可以同时测风速和风量的变送器，性价比高，国内首创。
当PFS300用于现场测量时，风压、风速和风量三个参数轮流显示。
二、典型应用PFS300系列产品均适用于通风管道、HAVC、过程环境控制洁净室、除尘器、暖通空调、楼宇自控等测量微差压、风速、风量场合。
三、特点●PFS100：风量液晶面板显示●PFS200：风速、风量同屏轮流显示●PFS300：风压、风速和风量同屏轮流显示●壁挂型、管道型选择●四线制：4~20mA输出，24VDC供电●防护等级：IP65，金属外壳●较低的角度依赖性四、技术参数●量程：见选型表●精度：±0.5%●输出：4~20mA●工作温度：0 ~40℃（32 ~104°F）●显示：LCD显示●压力连接：两个快速接头1/8"(3.18mm)●电源：24VDC●响应时间：1/e（63%）0.3秒●分辨率：1pa 1m/s 0.1 m3/h 1m3/s●使用介质：空气和兼容的气体五、接线说明航空插头共4个端子1号端子：黑线为24VDC电源负极2号端子：红线为24VDC电源正极3号端子：黄线为信号输出正极4号端子：蓝线为信号输出负极六、注意事项：远离腐蚀性溶剂。
MIK-6100风差压变送器说明书
√ 零点、灵敏度温度全范围补偿 √ 抗干扰强、优良的长期稳定性 √ 外形结构多样化 √ 安装简便 √ 质保期：12 个月
技术性能
供电电源 输出信号 量程范围 补偿温度 介质温度 环境温度 工作方式 综合精度 零点温度漂移 灵敏度温度漂移 过载压力
12VDC～36VDC（标准 24VDC） 4～20mA、1～5V、0～10mA、0～20mA、0～5V
MIK6000 型风差压传感器
概述
MIK6000 型风差压传感器采用 OEM 硅压阻式差压芯体组装而成。外壳为铝合金结构。两 个压力接口为 M10 螺纹和旋塞结构（用户可选择压力接口尺寸），可直接安装在测量管道上 或通过引压管连接。DS6000 型有毫伏、标准电压、电流、频率信号输出等可供选择，安装 使用方便，广泛应用于锅炉送风、井下通风等电力、煤炭行业压力过程控制领域。
例：MIK6000-10KPa V1
B1
C1
P1
选型举例：MIK6000-10Kpa-V1-B1-C1-P1
0～1kPa～600kpa 0～50℃
-20～85℃ -20～85℃
差压 0.1、0.3、0.5 级可选
±0.03%FS/℃ ±0.03%FS/℃
300%FS
订货信息
系列号 MIK6000
量程范围 10KPaห้องสมุดไป่ตู้根据用户要求可选,最大 100MPa.
电源
V1：24V、V2：12V、V3：±12V 输出信号 B1：4~20mA、B2：0~20mA、B3：1~5V、B4：0~5V 接口螺纹 C1：M20×1.5、C2：G1/2、C3：M12×1（74O 锥） 附加功能 P1：0.1%、P2：0.3% 、P3：0.5% I：本安防爆型 iaⅡCT4 E：抗振要求 G：抗压力冲击要求 Y：用户要求
变送器使用说明书
目录1技术参数 (2)2安装说明 (3)3接线说明 (5)3.1 变送器（直流供电型）接线端子说明 (6)3.2 变送器（交流供电型）接线端子说明 (7)3.3 仪器接线功能图 (8)3.4 电极接线示意图 (8)4按键和界面说明 (9)4.1 按键及指示灯说明 (9)4.2 界面说明 (10)5操作说明 (13)5.1 参数设置操作 (14)5.2 校正操作 (15)6电极诊断及出错信息 (17)7电极保养说明 (19)8操作密码 (20)8.1 参数设置密码 (20)8.2 校正密码 (20)附1缓冲液 (21)附2技术术语 (23)安全预防措施请认真阅读并遵守下列要求！在仪器上电前，请对照您持有仪表的型号，确认供电电压：变送器需用18V－30VDC直流电源供电变送器需用100V－250V AC交流电源供电打开仪器会有电路部分暴露，因此除了接线仓和仪表透明罩外，不应打开仪器其它部分。
打开的仪器内部能接触到的器件上的电压足以威胁人的生命。
若需检修，需要返回厂家。
只有厂家专业人员才能在带电情况下打开仪器。
当相应的保护失效时，请停止操作。
出现以下情况时，保护可能失效：◇仪器外观有明显破损◇仪器不能正常测量◇长期储存于超过70℃的环境中◇经过剧烈的震动或碰撞后11 技术参数22安装说明①31、请选择合适位置安装pH计（以下简称仪器），避免仪器直接受到阳光照射。
2、安装前请阅读本说明书，以免接线不正确导致仪器损坏。
3、pH或ORP电极信号传输须采用专用电极电缆，请不要用一般电缆代替，否则将产生错误的测量结果。
4、仪器内部的继电器为小电流继电器，若要控制较大动力的图2－1 仪器和动力装置接线示意图43 接线说明接线仓内部图（拆掉压线盖）接线步骤：打开接线仓盖→拆下压线盖→接线→装上压线盖→装上接线仓盖。
5673.3 仪器接线功能图84 按键和界面说明Wash 灯：清洗指示灯,当清洗继电器动作时，此灯亮Alarm灯：报警指示灯，仪表超限报警或自检报警时，此灯亮94.2 界面说明4.2.1 测量界面入码自动清零，请操作人员重新输入。
差压(风压)变送器
差压(风压)变送器
■概述：
差压(风压)变送器选用进口压力芯片，敏感元件采用扩
散或离子注入等工艺形成电阻并连接成惠斯通电桥，用
微机械加工技术在电桥下形成压力敏感膜片。
当压力作
用在膜片上时，电阻值发生变化并且产生一个与作用压
力成正比的线性化输出信号。
我们在惠斯通电桥上加上
直流电源，就会产生一个直流电压信号的输出.经过二次
转换线路，实现两线制4~20MA输出,灵敏度高、精度高、
抗过载能力强,抗干扰能力强，耐酸碱，长期稳定可靠。
■技术参数：
测量范围：负压表压绝压
供电：24VDC
过载能力：量程的2倍
输出信号：(4～20)mA（二/三/四线制）、（0～10）mA、（0～5）V、（1～5）V工作温度：-30～70℃
温度补偿范围：-20～70℃
环境湿度：0～95%
外壳材质：压铸合金铝
过程连接材质：1Cr18Ni9Ti
电气接口：Ф8宝塔嘴
防护等级：IP65
■电气连接图：
■产品选型：
SLF◇S◇◇差压(风压)变送器---------------------淮安森菱仪表有限公司SLF差压(风压)变送器-------------------------------0517-********◇精度要求
1、、0.25%
2、0.5%
S◇输出信号（其他要求请说明）
1、4~20mA
2、0~5V
3、0~10mA
◇连接方式（其他要求请说明）
A、宝塔嘴接口型（默认）。
风向变送器5V说明书
奇迹源于专注，品质造就永恒！
风向传感器说明书
型号：TM-FXVI
测量参数
量程：0 ～360°(分16个固定风向值，其中“北”由传感器上的箭头标志标出) 电压信号：0 ～ 5.0 V（波动范围±100mV ）
转换公式：风向典型值=(I-4)/1.06666 电压型= (V-0.4)/0.106666
电路参数
工作电压：7～24V(典型值12V)
静态功耗：约 7mA(电压型) 约 10mA(电流型)
响应时间：100mS
刷新间隔：100mS
输出负载：<300Ω（典型值100Ω）
工作温度范围：-35℃～70℃
功能特点
体积小巧，携带方便，安装简单
测量精度较高，量程宽，稳定性好
输出信号线性度好，具备较强的抗干扰能力
引线定义
电源正(7-24V)：红色线电源地(信号地)：黑色线信号正：绿色线
注意事项
电压信号输出不具备反向保护及过流保护功能，请勿将信号线接错，以防损毁！传感器线缆屏蔽层已与地线短路，接线时请妥善处理屏蔽线，防止电源短路！
适用范围
变送器采用先进的电路模块技术开发，操作简单，使用方便，可实现对环境风速的测量，输出标准的信号。
广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风速测量。
top303数显风压变送器说明书
top303数显风压变送器说明书摘要：一、产品概述二、产品特点三、技术参数四、安装与接线五、使用与维护六、故障排除七、注意事项正文：数显风压变送器是一种将被测风压信号转换为标准电信号的装置。
本说明书旨在为您提供产品相关信息，以便您能够更好地了解该产品的使用方法及注意事项。
以下是关于top303 数显风压变送器的详细介绍。
一、产品概述top303 数显风压变送器是一款高精度的风压测量设备，具有抗干扰能力强、耐酸碱、长期稳定可靠等特点。
该产品采用进口压力芯片，敏感元件采用扩散或离子注入等工艺形成电阻并连接成电桥，利用微机械加工技术在电桥下形成压力敏感膜片。
当压力作用在膜片上时，电阻值发生变化，产生一个与作用压力成正比的线性化输出信号。
二、产品特点1.具有良好的稳定性、满度、零位长期稳定性可达0.2%FS 年；2.抗干扰能力强，耐酸碱，长期稳定可靠；3.采用进口压力芯片，敏感元件采用扩散或离子注入等工艺；4.微机械加工技术在电桥下形成压力敏感膜片；5.输出信号与作用压力成正比；6.安装方便、结构简单、经济耐用。
三、技术参数1.测量范围：0-1000Pa；2.输出信号：4-20mA；3.供电电压：12-24V；4.工作温度：-40-70℃。
四、安装与接线1.安装位置：避免安装在有强磁场和强腐蚀性气体的环境中；2.接线方式：将变送器的“+”和“-”极与电源的“+”和“-”极连接；3.接线注意事项：避免接线过程中产生短路或断路。
五、使用与维护1.在使用过程中，避免设备受到撞击或剧烈振动；2.按照说明书的要求进行定期检查和维护；3.发现故障及时排除，避免设备带故障运行。
六、故障排除1.检查电源接线是否正确；2.检查变送器输出信号是否正常；3.检查安装位置是否符合要求；4.联系售后服务进行维修。
七、注意事项1.设备运输过程中，避免剧烈震动和撞击；2.设备安装时，避免安装在有强磁场和强腐蚀性气体的环境中；3.设备使用过程中，避免短路和断路；4.设备出现故障时，及时排除，避免带故障运行。
压力变送器 说明书
压力变送器一、概述本系列压力变送器选用进口高品质扩散硅式、陶瓷电容或陶瓷压阻压力传感器,采用专用集成模块,经精细的温度、零点、满量程、和非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。
二、技术指标·被测介质：液体、气体、蒸汽·测量范围：-0.1MPA~0~60MPA·精度等级：±0.2%FS，±0.5%FS·长期稳定性：≤0.2%FS/ 年·温度漂移：≤0.02% FS / ℃（在0-70 ℃范围内）·环境温度：-20℃+85℃·储存温度：-20℃+85℃·输出信号：4-20mA 或1-5VDC·供电电压：12-40VDC·允许过载：额定压力的2 倍·防爆等级：本安ia II C T5 隔爆dII C T5·接湿件材质：316 不锈钢和1Gr18Ni9Ti·外壳材质：压铸合金铝，表面环氧喷涂·引压接口：M20×1.5 外螺纹·重量：普通0.75kg ，带现场指示1kg三、外型结构四、接线T20X 型变送器接线图T20X图4.1标准接线五、注意事项1、凡供货产品均带有产品合格证及使用说明书,其中有产品编号、技术参数、接线图、出厂日期等,请认真查对,以免用错.2、安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口一致。
若为螺纹接口，应慢速拧紧，注意密封，不能把扭矩直接加到变送器壳体上，只能加在压力接口的六方上。
3、接线应严格按照我公司使用说明要求接线。
4、本产品为精密的仪器仪表，禁止随意拆卸、碰撞、跌落、用力甩打或用尖锐器具捅引压孔。
5、变送器通电即可工作，但预热30分钟输出稳定。
6、使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。
7、运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
压力变送器调试使用说明书
压力变送器调试使用说明书安徽天康（集团）股份有限公司目录目录.......................................................................- 1 -1 概述......................................................................-2 -2 主要参数指标..............................................................- 2 -3 外形及接线................................................................- 3 -3.1外形图....................................................................................................................................- 3 -3.2接线图....................................................................................................................................- 3 -4 功能设置..................................................................- 3 -4.1显示区域说明........................................................................................................................- 4 -4.2按键功能说明........................................................................................................................- 4 -4.2.1功能键“M”.................................................................................................................- 4 -4.2.2调满键“S”.................................................................................................................- 4 -4.2.3调零键“Z”.................................................................................................................- 4 -4.2.4按键功能综述...............................................................................................................- 4 -4.3快捷功能................................................................................................................................- 5 -4.3.1主变量清零...................................................................................................................- 5 -4.3.2零点有源迁移...............................................................................................................- 6 -4.3.3满点有源迁移...............................................................................................................- 6 -4.4设置框图................................................................................................................................- 7 -4.5菜单说明................................................................................................................................- 7 -4.5.1密码设定菜单...............................................................................................................- 7 -4.5.2普通用户菜单...............................................................................................................- 8 -4.5.3高级用户菜单...............................................................................................................- 8 -4.5.4生产调试菜单.............................................................................................................- 10 -4.5.5退出设定菜单.............................................................................................................- 13 -5 附录:（生产使用流程图）...................................................- 14 -1概述全智能两线制4-20mA工作方式，5位LCD显示。
风压变送器安全操作及保养规程
风压变送器安全操作及保养规程风压变送器是一种广泛应用于通风、空调和空气洁净设备的检测设备。
为了确保设备运行稳定、精确可靠，必须符合相关的操作及保养规程。
本篇文档旨在介绍风压变送器的安全操作及保养规程，帮助用户更好地使用设备，保证安全生产。
安全操作1. 设备安装在设备安装前，必须按照设备提供的安装说明进行安装调试，并按照设备使用范围选择合适的安装位置。
设备安装过程中，需要避免与其他设备有冲突；同时，设备安装要注意保护管道的橡胶密封圈不被损坏或污染。
2. 学习使用说明在使用设备前，必须认真学习相关的操作说明，了解设备的特点及参数设置。
需要强调的是，在操作设备时，必须按照说明要求进行，不能随意改变参数设置。
3. 设备接线设备接线必须按照设备说明书要求进行，严禁使用不符合要求的电缆或器具，避免出现由于材料和接线不良等原因导致的事故发生。
设备在使用过程中，必须按照设备说明书要求上电、下电。
在设备运行期间，严禁臆造或更改设备程序，避免设备操作不当造成设备损坏。
5. 设备检修设备检修时，必须按照设备说明书要求进行操作，并保持良好的维护记录。
设备检修需要断电或停机后进行，避免操作过程中伤及人员和设备。
设备保养1. 设备清洁设备清洁应根据使用环境要求定期进行，确保设备表面没有灰尘、脏污或者腐蚀现象。
特别是清理设备的传感器和探头等部件，应按照说明要求进行，避免损坏敏感元件，影响设备精度。
2. 设备检修设备检修是保养中的重要部分，可确保设备正常运行并延长设备寿命。
设备检修需要断电或停机后进行，严禁带电检修或者暴力拆卸。
在设备检修过程中，需要检查设备各部件的异响和松动问题，并及时处理。
随着设备的使用时间变长，设备的内部机构会逐渐老化，为了保证设备的正常运行，需要定期进行设备维护。
维护内容包括清理内部元件、更换易损件等。
在维护过程中，需要按照设备说明书进行操作，避免因操作失当引起的事故。
4. 设备记录设备记录是设备保养的重要部分，记录包括维护记录、保养记录以及故障处理记录等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

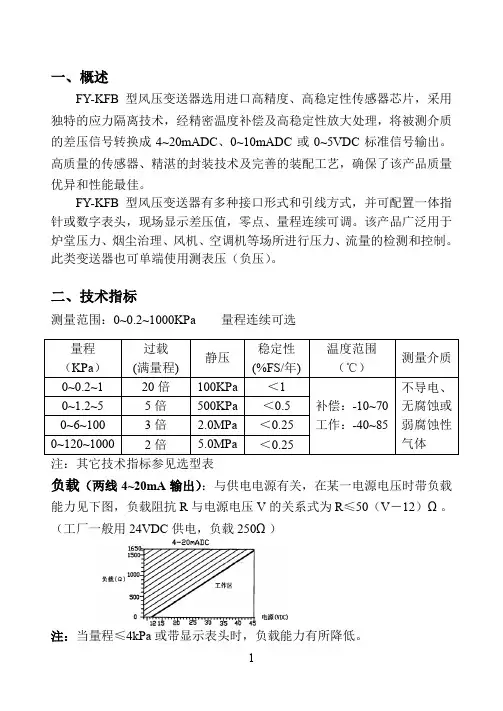

一、概述
FY-KFB型风压变送器选用进口高精度、高稳定性传感器芯片，采用独特的应力隔离技术，经精密温度补偿及高稳定性放大处理，将被测介质的差压信号转换成4~20mADC、0~10mADC或0~5VDC标准信号输出。
高质量的传感器、精湛的封装技术及完善的装配工艺，确保了该产品质量优异和性能最佳。
FY-KFB型风压变送器有多种接口形式和引线方式，并可配置一体指针或数字表头，现场显示差压值，零点、量程连续可调。
该产品广泛用于炉堂压力、烟尘治理、风机、空调机等场所进行压力、流量的检测和控制。
此类变送器也可单端使用测表压（负压）。
二、技术指标
测量范围：0~~1000KPa 量程连续可选
注：其它技术指标参见选型表
负载（两线4~20mA输出）：与供电电源有关，在某一电源电压时带负载能力见下图，负载阻抗R与电源电压V的关系式为R≤50（V－12）Ω。
（工厂一般用24VDC供电，负载250Ω）
注：当量程≤4kPa或带显示表头时，负载能力有所降低。
1
三、结构尺寸
1、A类结构
·电子外壳：合金铝·压力接口：M20×
·过程连接：不锈钢·重量：约
2、B类结构
·壳体材料：合金铝·压力接口：φ8宝塔头·重量：约
2
四、安装要求及注意事项
1．安装前请检查标牌上所标型号、量程及工作电源与使用现场是否一致。
2．变送器有φ8宝塔头或M20×外螺纹接口，可直接与被测现场的高（H）、低（L）压端联连，无需安装支架。
3．为避免变送器单端受压造成过载损坏，在变送器现场的高低压接口之间，建议加装平衡阀，联接方式参考下图。
测量前，先打开T2，再顺序打开T3、T1，待管道压力稳定后，关闭T2，即可进行差压或流量检测。
（T4、T5为泄放阀）
4．变送器最好选用水平安装形式，其它形式安装可能会影响零点输出。
5．在测量高温介质时，请使用引压管或其它冷却装置，把温度降至变送器允许使用温度范围内。
6．露天安装时，应尽量把变送器置于干燥处，避免强光直射和雨淋，否则可能会使变送器性能变差或出现故障。
7．变送器应尽量安装在温度梯度和温度波动小的地方，同时避免强振动和冲击。
8．变送器在补偿温度范围之外工作性能有所下降。
9．环境温度或测量介质温度骤然剧变时，变送器信号会出现跳动，属正常现象。
待环境温度及介质温度稳定后，变送器输出信号也会稳定。
10．非经过专门训练人员不得随意拆开变送器，以免损坏。
若变送器出现故障，请返回公司或在专业技术人员指导下维修。
11．压力变送器属精密计量仪器，应定期到有关计量部门标定。
12．产品使用前，请详细阅读随机的《使用说明书》。
3
五、电气连接
现场接线参阅下图：
注意
：如无计量设备，请勿调节R电位器。
1、A类结构
（两线4~20mA输出）
2、B类结构
（三线0~5V输出）红-电源正（+）白-公共地（-）蓝-输出正（+）
六、校验
1．变送器出厂前已按用户需要将量程、精度调至最佳状态，一般不需要校验。
2．下列情况需重新校验
R—满量程调节电位器
A）运输途中出现跌落、强烈震动和碰撞；
B）放置时间六个月以上；
C）长期运行后，出现大于精度范围的误差；
D）使用单位的例行检验。
3．校验仪器
4
4．校验步骤（以FY-KFBA型，两线4~20mA输出为例）
A）按下图所示连接测试设备和被测变送器。
1．压力信号发生器 5．电阻箱（负载）
2．切断阀 6．检测电流表
3．排空阀 7．稳压电源
4．压力变送器(连高压端H)
B）拧开变送器电路侧盖子可看到“R”—灵敏度、“Z”—零点两电位器。
C）对变送器加额定压力三次，并在额定压力下保持10s。
每次加载后退回到零压力点。
D）关闭2，打开3，使变送器与大气良好相通，稳定后调节“Z”电位器，使万用表读数为“”。
E）关闭3，打开2，用压力信号发生器给变送器输入满量程压力信号（6KPa），待压力稳定后调节“R”电位器，使万用表读数为“”。
（注：变送器零点及灵敏度的调节需要反复进行几次，直到符合要求为止。
在此之后的整个静态校验过程中不允许再做任何调整。
）
F）校准点数不得少于6点（包括零点和满量程）。
按测量范围最好均匀选取。
在每一校准点应稳定20s后读取输出值。
5
G）按选定的校准点逐步加压进行测试，达到额定量程上限压力后，再把压力增加到110%额定量程停留1min，然后把压力减少到额定量程，待稳定20s后读取输出值作为返行程的满量程输出值。
再依次逐步减少压力到
额定量程下限压力值，以正、返行程为一个循环。
每只变送器重复做三个循环。
H）校验完毕，按顺序装备好各配件，拧紧各部位，保证密封性能。
七、保修
自供货之日起壹年内，本公司对因材料和工艺问题造成的有质量缺陷或性能达不到合同要求的产品给予免费维修或更换。
6。
