Ansoft 有限元分析软件对永磁同步发电机进行磁场分析

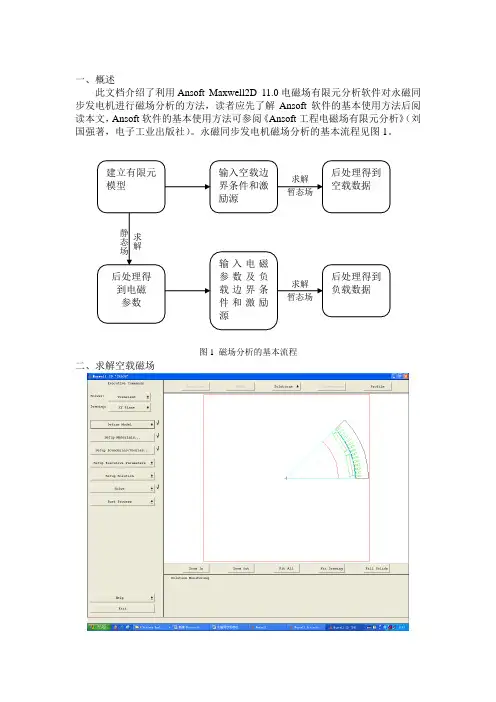

一、概述此文档介绍了利用Ansoft Maxwell2D 11.0电磁场有限元分析软件对永磁同步发电机进行磁场分析的方法，读者应先了解Ansoft软件的基本使用方法后阅读本文，Ansoft软件的基本使用方法可参阅《Ansoft工程电磁场有限元分析》（刘国强著，电子工业出版社）。
永磁同步发电机磁场分析的基本流程见图1。
图1 磁场分析的基本流程二、求解空载磁场1.绘制有限元模型（Define Model）Ansoft Maxwell2D 有限元建模的方法主要有三种，一是直接在Maxwell2D 中绘制，选择Define Model-Draw Model 进入后在软件提供的绘图界面上绘制电机模型。
二是利用Ansoft RMXpert导入，点开Maxwell 11 3D的界面，选择Project-Insert RMxpert Design，然后逐项输入电机各项数据。
输入完各项数据后，点击RMxpert-Analyze all，求解电机模型。
求解完成后，点击RMxpert-Analysis Setup-Export-Maxwell 2D Project，生成一个Maxwell 2D模型。
在弹出的对话框中，Project Name中填写模型的名字，Location填写模型存放的路径。
三是用AutoCAD绘制后导入。
将绘制后的AutoCAD图形存成*.dxf格式，在Ansoft Maxwell2D 绘图界面中点击File-Import，选中*.dxf文件在出现的设置转换参数对话框中，将Number of segments for poligonalization of a circle 和Number of segments between control points of a spline 后的数量设置得大一点，点击ok，将AutoCAD图形转换为Maxwell 2D模型图形*.sm2。
界面后选择File-Open, 打开转换好的图形。
Ansoft简明教程磁场分析实例课件
◆ 在CAD中把电枢冲片、磁瓦、壳体组合在一起（图一）。 这样在Maxwell 2D 中就不用再移动组合。
◆ 模型建好后另存为AUTOCAD2000/LT2000格式的图形 文件。
图一
二、Ansoft12的模型导入
◆ 双击桌面上的Maxwell 12图标 启动 Maxwell。执行Maxwell/ Solution Type设置 求解类型见下图三，设置为静磁场求解。 ◆ 执行File/New命令，或者单击工具栏上 按钮 新建一个项目文件。 ◆ 然后单击 新建Maxwell 2D项目。
谢 谢！！！
知识回顾 Knowledge Review
祝您成功！
五、求解情况查看
◆执行Maxwell 2D/Results/Solution data命令，或者单击工具栏上 按 钮，弹出解观察对话框，通过对此对话框的各项操作，可以观察求解 的情况
解观察对话框
收敛数据信息
模型剖分统计信息
1、模型剖分图
◆将鼠标移至模型窗口，键盘操作Ctrl+A，选择模型窗口中所有物 体，执行Maxwell 2D/Fields/Plot mesh命令，可以图形显示电机模型 剖分情况。剖分图与模型图的显示切换可以通过项目管理菜单完成， 只要单击鼠标右键，在弹出菜单中选择Field/overlays/mesh plot/mesh，选择Plot Visibility，就可以切换到电机模型图
图七
三、根据导入的模型构建几何模型
◆ 在构建几何模型之前，需要先确 定几何模型的单位系统，执行 Modeler/Units命令，进行几何模 型单位选择。
◆ 列表中默认单位是mm，当选择 新单位时，单击要选择的单位并 执行Recover to new units命令， 将模型窗口的单位转换为要选择 的单位
运用Ansoft14分析永磁同步电机的电磁特性
Topic – Motor Application Note
创建 2D 模型 (续)
选中物体 PhaseA, PhaseB 及 PhaseC， 右键单击并选中菜单栏 Edit > Duplicate > Around Axis 或使用工具栏图标 。在Angle栏中输入 45 ，单位为degrees ， 在 total number栏中输入8。这就生成了我们所需的所有绕组。
1. Maxwell 选项窗口： 1. 左键单击 General Options 对话框 Use Wizards for data entry when creating new boundaries: Checked Duplicate boundaries with geometry: Checked 2. 左键单击 OK 键
Topic – Motor Application Note
减小 2D 模型的尺寸 (续)
选择 Polyline1， 右键单击并选中菜单栏 Edit > Sweep > Around Axis. 参数按下面所列出的输入:
重命名区域 Polyline1 为Region。确认我们所选用的材料为真空。同时，你可以通 过增加区域的透明度来改变其渲染效果。
将材料的属性由 vacuum 更改为 Copper。 选中 LapCoil1并将其颜色改为 yellow。
Ansoft Maxwell Field Simulator
Topic – Motor Application Note
创建 2D模型 (续)
选中物体 LapCoil1, 并将其沿Z轴方向旋转 7.5 度, 右键单击选中菜单项 Edit > Arrange > Rotate 或使用工具栏图标 。
基于Ansoft的开关磁阻电动机启动特性的瞬态分析
1 前言
深入研究开关磁阻电机的结构与它的静态以及 动态性能的关系 ,将为开发研究开关磁阻电机应用 于生产实际中奠定理论基础 。由于开关磁阻电机的 结构的特殊性 ,许多问题亟待解决 ,例如 SRM 的振 动 、噪声问题 ,开关磁阻电机的特殊应用 ,以及现代 控制理论在开关磁阻电机中的应用研究等等 。因此 在确切确定开关磁阻电机的参数前对电机的动态以 及静态性能进行计算机仿真就显得十分必要 。
摘要 :利用 Ansoft公司的 M axwell 2D 瞬态模块建立了开关磁阻电动机 ( Sw itched Reluctance Motor简称 SRM )的 仿真模型 ,并对 SRM 的基本特性以及启动过程进行了仿真研究 。这对开关磁阻电动机的优化设计及其控制系统的 设计具有很大的帮助作用 。
A b s tra c t: This paper p resents a modeling of sw itched reluctance motor by using M axwell 2D from Ansoft Corpora2
tion. The basic performance and the starting p rocess of SRM are analyzed based on this model. The results of simulation can be of benefits for the design of sw itched reluctance motor and its control system.
本文利用 Ansoft公司的 M axwell 2D 瞬态模块建 立了六相 12 /10结构的开关磁阻电动机模型 ,并对 本系统进行了仿真研究 。仿真结果比较精确地反映 了开关磁阻电动机的启动过程 ,为 SRM 的优化设 计 ,减少转矩脉动 ,提高启动转矩提供了理论依据 。 而且利用 Ansoft软件可以对所设计电机的各项参数 进行验证 ,以期达到优化设计的目的 ,例如可以改变 定转子极弧 、外径等以改善电机转矩 、速度曲线等 , 并改变电机的启动性能以及其他各项性能 。
基于ANSOFT的永磁同步电机有限元分析
永磁磁极数 ／ 对
４
投稿时 间 ：２ １—６ ２ ００ ０ —５ 作者简 介 ：王振 （ ８一 ）男 ，南 昌大学 电机 与电器 专业研 究生 ，研究 方向 永磁 电机及其 控制 。 １６ ９
研究与探讨
能 源研 究 与 管 理 ２ １（ ） ０ ０ ３
・ ７・ ２
在 确 定 好 电机 的 冲 片 后 ，在 操 作 界 面 上 选 择 ＭＡ ＷＥ Ｌ２ Ｘ Ｌ Ｄ，开始 进行 电机模 型 的 建立 。在 建模 过 程 中 ，需 要 利 用 到模 型 绘 制 快 捷 按 钮 上 的 Ｄａ ｒｗ
．
ｏ ｎ ＡＮＳ ＦＴ Ｏ
Ｗ ＡＮＧ Ｚ ｅ ｈ ｎ， Ｌ Ｕ Ｊａ — ｕ ， Ｗ ＡＮＧ Ａｉ ￣ｎ Ｉ ｉｎ ｇ ｏ － ｇ
（ｅ ａｔ ｅ ｔ ｆ ｌｃ ｉ ｌ ｎ ｕｏ ａ ｃ ｎｉｅｒ ｇ Ｎ ｎｈ ｎ ｎｖｒ ｔ Ｎ ｎ ｈ ｎ ３ ０ Ｃ ｉ ） Ｄ ｐ ｒ ｎ ｏ ｅｔｃ ｄＡ ｔｍ ｔ ｇ ｅｉ ａ ｃａ ｇ ｉ ｓｙ ａｃ ａ ｇ ３ ０ ３ ｈ ａ ｍ Ｅ ｒ ａａ ｉＥ ｎ ｎ Ｕ ｅ ｉ １ ｎ
ｍｏ ｅ ｉｇ ｍｅｈ ， ｎ ｌｓｓ ｓ ｐ ｎ ｒｃ ｓ ｅ ｒ ｎ ｒ ｕ ｅ ｎ ｄ ｔ ｉ ｅ ｐ ｃｉｅｙ Ｅ ｒ ｓ ｌ ｆｔ ｎ ｉｎ ｌ ｃｒ ｍａ ｎ ｔ ｄ ｌ ｔｏ ａ ａｙ ｉ ｔ ｓａ ｄ ｐ ｏ ｅ ｓ ｓａ ｅ ｉ ｔ ｎ ｄ ｅ ｄ ｏ ｃ ｄ ｉ ｅ ａｌ ｓ ｅ ｔ ｌ．Ｆ Ａ ｅ ｕ ｔ ｏ ａ ｓｅ ｔｅｅ ｔｏ ｇ ｅｉ ，ｒ ｖ ｓ ｒ ｃ ｉ ｄａ ｅａ ａｙ ｅ ． ｆ ｌ ｒ ｎ ｌｚ ｄ ｅ Ｋｅ ｒ ｓ ｐ ｒ ａ ｅ ｔ ｇ ｅ ｅ ｉ ｅＡＮＳ ｌ ｅｅ ｔ ｍａ ｎ ｔ ｅｄ ｙｗｏ ｄ ： ｅ ｍ ｎ ｎ ｎ ｔ ｍａ ｍａ ｈ ｎ ； ＯＦ ＇ ｌｅｒ ； ｏ ｇ ｅ ｉ ｆ ｌ ｃ ｉ
基于Ansoft的车用永磁同步电机电磁场仿真
基于Ansoft的车用永磁同步电机电磁场仿真随着新能源汽车的发展，永磁同步电机得到了广泛应用。
由于其磁场空间分布的复杂性，往往在电机结构设计阶段带来较大的困难，本文基于Ansoft软件提出一种永磁同步电机有限元模型进行电磁场仿真方法，准确计算电机的主要性能和参数，为电机优化设计提供可靠依据。
标签：永磁同步电机；Ansoft；电磁场仿真0 引言在永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）产品设计验证阶段，通过有限元仿真的方式来分析电机电磁场仿真结果，能有效的的替代繁琐耗时的实验分析，为产品的设计和优化提供可靠的依据。
作为电机电磁场有限元仿真软件之一的Ansoft/Maxwell基于是麦克斯韦微分理论，通过将有限元划分成离散空间分布，将电磁场的求解计算转变为数学形式上的矩阵求解，提高电机有限元仿真的准确性，除此之外，其拥有丰富的参数设计和仿真功能，在永磁同步电机设计中应用广泛。
本文以车用的电驱动系统中永磁同步电机作为研究对象，通过建立有限元模型，进行有限元电磁场仿真，从而获取电机运行时的转矩、电流、功率特性以及电感等结果，为优化设计提供可靠依据。
1 基于Ansoft的PMSM有限元模型建立建立准确的PMSM有限元仿真模型是对电机准确电磁场分析的关键。
在PMSM有限元模型的设计中，将定子尺寸通过Ansoft/Maxwell软件中RMxprt参数化模块生成定子模型和绕组方式。
转子部分则通过AutoCAD画出并导入到Ansoft/Maxwell中，然后分别设定相应的面域和材料属性，并设定永磁体的磁场方向，通过网格划分完成模型的建立。
2 基于Ansoft的PMSM有限元电磁场仿真在建立完成PMSM有限元模型后，采用三相对称正弦电流激励的方式，在稳态工况下，完成PMSM有限元模型的基本电磁场仿真。
为保证设定的A、B、C三相激励电流为对称正弦，则三相电流的相位相差120°，且三相电流的频率相同且与电角频率相一致，从而使定子电流产生的电枢磁场与永磁体产生的励磁磁场保持稳态的同步旋转速度。
Ansoft简明教程 磁场分析实例解析
然后在弹出右图对话框，在name栏填上材料名称，下来菜单选择Nonlinoar Permanent Magnet,进行各项参数设置，填入Hc ,Br 等参数。单击确定完成， 选择Material Coordinate Type为笛卡尔坐标系Cartesian，X Component的 Value值为1，其余的为0，径向充磁，另一块磁瓦用同样方法添加材料，不 同之处：选择Material Coordinate Type为笛卡尔坐标系Cartesian，X Component的Value值为-1，其余的为0，完成材料设置
图四
◆ 模型打开后就导入到了ANSOFT中，见下图六： ◆模型导入后需重新建立坐标系，便于下面建模设置。选择工具栏中的 ，把鼠标移至电枢冲片中心，单击，然后结束，参考坐标系建立完成。 见图七
图六
图七
三、根据导入的模型构建几何模型
◆ 在构建几何模型之前，需要先确 定几何模型的单位系统，执行 Modeler/Units命令，进行几何模 型单位选择。 ◆ 列表中默认单位是mm，当选择 新单位时，单击要选择的单位并 执行Recover to new units命令， 将模型窗口的单位转换为要选择 的单位
是以面域的形式显示：
◆ 按自己电机模型情况，建立线圈：
◆ 选择已建立的定子槽和线圈，执行
Modeler/Edit/Duplicate/Around Axis命令，出 现沿轴复制对话框，在Axis选择沿Z轴复制， 相隔30°，进行12次复制，完成电机所有定 子槽及线圈的建立.（根据自己模型实际槽 数建立）：
前复选框打√ 。最后只剩下电枢冲片图形。
图十
图十一
◆ 槽形描好后，把电枢冲片图形隐藏，见下图只剩 下槽形图。 ◆执行Modeler/Edit/Boolean/Unite命令，或者单击工具
基于Ansoft对永磁同步电机静磁场分析
解观察对话框
三角单元与收敛数据关系
分析数据、求解观察
Step 2:将鼠标移至模型窗口，操作Ctrl+A，选择所有物体，执行Maxwell 2D/ Fields/Plot mesh，显示电机模型剖分情况。
模型剖分统计信息
模型剖分图
分析数据、求解观察
Step 3:观察磁场分布。将鼠标移至模型窗口,操作Ctrl+A,选择所有物体，执行
Edit/Duplicate/Mirror
Draw/Arc/Center Point
在Maxwell 2D界面下构建定子槽模型
Step 3：执行Edit/Duplicate/Around Axis，出现沿轴复制，选择Z轴，相隔15度, 进行24次复制。执行Draw/Arc/Center Point，中心原点选择(0,0),用圆弧连接定 子槽，进行复制。执行Modeler/Boolean/Unite命令，将所有线段合成一体。
基于Ansoft对永磁同步 电机静磁场分析
基于Ansoft对永磁同步电机静磁场分析
问题描述：三相永磁同步电动机，由定子铁心、定子绕 组、永磁体磁极、转子铁心组成。电机定子内径、外径 分别为74mm和120mm，极数4，定子槽数24。电机为对称 结构可以建立四分之一模型，为了更清晰地了解整个电 机模型的建立情况，在Ansoft界面下采用整域求解，计算 电机的参数及场图分布。
Step 1: 绕组分相。绕组一般采用A、Z、B、X、C、Y表示，A、B、C表示三 相正绕组，X、Y、Z分别代表A、B、C相负绕组，各相正绕组用英文Phase表 示，负绕组用英文Return表示。例如:A表示为A-Phase，X表示为A-Return，其 他表示类似。
B+ C-(Z)
基于ANSYS的永磁直线同步电机的电磁仿真与分析
基于ANSYS的永磁直线同步电机的电磁仿真与分析金晓华【摘要】Analysis and calculation of electromagnetic fields are regarded as a central premise of electrical machinery design. This paper attempts to analyze the magnetic Helds of permanent magnet linear synchronous motor （PMLSM） by using ANASYS, a finite element analysis software tool. The simulation and analysis of the ANASYS provide distribution characteristics and law of electromagnetic fields of the inner side of PMLSM. And then force analysis of PMLSM is conducted by adopting Maxwell stress tensor method and virtual work method, aimed at providing a theoretical basis for impreving the force ripple of PMLSM.%电磁场分析计算是电机设计的重要前提，应用ANSYS有限元分析软件对一台永磁直线同步电机电磁场进行分析．通过ANSYS软件的仿真与分析，获得永磁直线同步电机内部电磁场分布特点和规律，再结合麦克斯韦应力张量法和虚功法对永磁直线同步电机进行推力分析，为改善永磁直线同步电机的推力波动提供重要的理论基础．【期刊名称】《南京工程学院学报（自然科学版）》【年(卷),期】2012(010)002【总页数】5页(P1-5)【关键词】永磁直线同步电机;ANSYS;有限元;推力波动【作者】金晓华【作者单位】南京工程学院电力工程学院,江苏南京211167【正文语种】中文【中图分类】TM359.4永磁直线同步电机是直接产生直线运动的电磁装置，它可以看成是从旋转电机演化而来，设想把旋转电机沿径向剖开，并将圆周展开成直线，就得到了直线电机［1］，具有高速、高加速度、定位精度高和行程不受限制等优点，广泛应用于数控机床进给系统.但是永磁直线同步电机自身独有结构特点，其空载反电动势波形、端部效应、齿槽效应等，较易产生推力波动.推力波动问题是直线同步电机在实际应用中的关键点，传统的磁路法、图解法等很难精确计算直线电机电磁场量的分布，更不能精确求得其推力［2］.为从源头解决永磁直线同步电机的推力波动问题，本文将借助于有限元法求得电磁场的近似解.以永磁直线同步电机为模型计算电机的电磁场，其具体参数为:电机永磁体部分采用钕铁硼，其磁感应矫顽力Hc为870 kA/m;电机槽数为12槽;相数3;气隙0.8 mm;槽宽8 mm;槽深25 mm;齿间距15 mm;极距14 mm;永磁体高4 mm;永磁铁宽14 mm;永磁铁长120 mm;铁心高度42 mm;铁心长度180 mm.1 永磁直线同步电机电磁场计算为了建立合适的电磁场分析模型，根据永磁直线同步电机的特点和实际计算需要，将其作一定的假设［3-4］:1)磁路为线性，不考虑磁饱和效应;2)初级铁芯表面光滑;3)动子轭和定子轭部分各向磁导率同性，分别为μ1和μ2;4)永磁体X方向和Y方向上的磁导率等于空气隙磁导率μ0，且所有部分电导率为0;5)忽略Z轴方向磁场变化，各电流仅在Z轴方向流动，即只有Z向分量，因此，将电机实际三维场转化为平面二维场的问题进行分析．应用ANSYS软件计算电机的电磁场，首先用命令流形式编写了永磁直线同步电机的电磁场计算程序，程序分为前处理、求解、后处理三个部分.1.1 前处理选择单元类型为二维实体单元PLANE53，选择国际单位制(MKS)作为电磁场分析的单位制，定义空气\初级铁心\次级铁心\永磁体\线圈的材料属性，其中初级铁心为非线性材料(硅钢片DW310-35)，定义电机模型尺寸的相关参数.在直线电机中，由于纵向端部的存在，磁路不再呈现周期对称性，要准确计算直线电机的磁场分布，必须对整个初级和次级进行建模.此外，由于直线电机的敞开式结构，除气隙外，模型中还应该包括适当的介质——空气，先建立直线电机的几何模型，实现智能剖分网格，然后选择需要精细剖分的区域进行网格细剖，这样，就形成了直线电机的有限元分析模型，如图1所示.图2是局部剖分图，从中可以看出，电机模型的初级扼靠近空气部分划分比较均匀，越靠近线圈部分，划分的越细密，这样有利于进行更细致的求解.1.2 求解首先在有限元分析模型的边界节点处加载边界条件.在图1所示的直线同步电机模型中，将长端边界设置为一类边界条件，Az=0;将短端边界设置为周期性边界条件，且两端相等.通过将短边设置为周期性边界条件，可减小计算的工作量.然后为绕组加载电流源密度，考虑到永磁同步直线电机作为数控机床的精密伺服元件，在对电机进行矢量控制策略时，加载的电流源密度要符合控制策略.求解时需选择合适的求解直线电磁场问题的求解器，进行电磁场求解.1.3 后处理绘出二维磁力线分布图，如图3所示.由图可知，入端磁力线比出端磁力线稀疏，这正是边端效应的真实反映.磁力线经过电机扼部、电机齿部进入空气隙，并穿入次级导轨，再从另一个电机齿部进入电机扼部，最终完成一个极的磁通线闭合，这个过程是与普通旋转电机理论相符合的.通过选择查看磁场密度的矢量图后，可看到模型中的磁密矢量的大小和方向，如图4所示，图中颜色强度的变化代表模型中不同部位磁感应强度的大小，本文研究的永磁直线同步电机的大部分气隙磁密值约在0.61 T左右.2 推力分析推力是永磁直线同步电机非常重要的性能参数指标.在电磁场理论中，计算电磁力的基本方法有麦克斯韦应力张量法(Maxwell stress tensor，简称 MX)和虚功法(virtual work method，简称 VM)［4-6］.2.1 麦克斯韦应力张量法［7］根据麦克斯韦的观点，可以把作用在媒质任意区域上的体积力归结为这个区域表面S所受到的张力．如果两种媒质的磁导率为μa和μb，则在磁场中作用于物体表面上的力［4］为式中:Bn为磁通密度在S平面的法向量;Ht为磁场强度在S平面的的切向量，力的方向由磁导率大的介质指向磁导率小的介质．当两种介质分别是铁磁材料与空气时，力的表达式变为且F的方向总是由铁芯指向空气．2.2 虚功法虚功法是基于能量守恒原理与虚位移原理的一种计算电磁力的方法．当电磁装置的某一部分发生微小位移时(既可以是真位移，也可以是虚位移)，如在恒电流或恒磁链的条件下，整个系统的磁能会随之变化，则该部分就会受到电磁力作用．电磁力的大小等于单位微增位移时磁共能的增量(电流约束为常量)或单位微增位移时磁能的增量(磁链约束为常量)．当用有限元方法计算并假设磁链约束为常量时，用矢量磁势计算比较方便．磁场中物体所受力可表示为式中:Wm为磁场储能;ψ为磁链;x为位移;xk为虚位移．2.3 推力分析ANSYS软件包可方便地自动应用麦克斯韦应力张量法和虚功法计算得出电机模型的推力.在软件中定义定子电流的初始相位角和动子位移均为0，可得到两种计算方法下的推力仿真计算结果，如图5、图6所示，是所仿真分析的直线电机在气隙从0.5 mm变化到1.0 mm时的推力比较结果.通过图5和图6的仿真结果可以看出，麦克斯韦应力张量法和虚功法直线电机的推力计算的结果一致，当电机气隙从0.5 mm逐步增加到1.0 mm时，定位力也逐步增加.由于工艺要求和推力优化的角度考虑，选择气隙0.8 mm为最佳参数.通过获取不同气隙时的定位力，合理改变电流，这样可改善直线电机因气隙发生变化而导致的稳定性.在优化电机尺寸下获取电机的磁链数据，如图7所示，三相磁链为正弦波，且对称，这与永磁直线同步电机的工作原理一致.当电机工作电流增加至10 A时［8］，计算此时的永磁直线电机的推力，如图8所示，推力约为300 N左右，且波动比较小，可保证直线同步电机的稳定运行.此外，由图还可知，推力波动是位置的周期函数，推力波动的幅值随初级电流的增加而增加.由此可见，永磁直线同步电机的端部效应所引起的推力波动特性是一种周期性时变函数.另外，从图8还可知，采用虚功法仿真分析比麦克斯韦应力张量法分析得出的推力计算结果大致多10 N的力，且随着电角度的变化始终保持比较稳定的差值，这是与建模时电机模型的网格划分精度相关的，在提高网格划分精度后，两者的差值将会进一步缩小.3 结语本文利用ANSYS软件，首先建立永磁直线同步电机的有限元仿真模型，采用ANSYS软件分析了永磁直线同步电机内的磁场分布，并用麦克斯韦应力张量法和虚功法优化了定位力，计算有载时推力，为永磁直线同步电机的设计、优化以及推力控制和改善提供了有益参考.参考文献:【相关文献】［1］叶云岳.直线电机原理与应用［M］.北京:机械工业出版社，2000.［2］林健，左健民，汪木兰.直线电机应用于高速加工的关键技术［J］.现代制造工程，2007(4):114-118.［3］许智斌，方进，赵佳.直线感应电机的有限元仿真与分析［J］.微电机，2010，43(5):6-9. ［4］汤蕴缪.电机电磁场的分析与计算［M］.北京:机械工业出版社，2010.［5］戴魏，余海涛，胡敏强.基于虚功法的直线同步电机电磁力计算［J］.中国电机工程学报，2006，26(22):110-114.［6］黄明星，叶云岳.永磁电励混合励磁直线同步电机磁场的有限元分析［J］.机电工程，2004，21(11):34-38.［7］李庆雷，王先逵，吴丹.永磁同步直线电机推力及垂直力的有限元计算［J］.清华大学学报，2000，40(5):20-23.［8］戴魏，余海涛，胡敏强.直线同步电机运行分析［J］.电机与控制学报，2007，11(3):240-243.。
基于Ansoft Maxwell的永磁磁力耦合器磁场分析
基于Ansoft Maxwell的永磁磁力耦合器磁场分析杨帆,刘露露【摘要】永磁耦合器能实现电动机和风机、泵类负载间的无机械连接传动，不仅具有调速性能，而且能实现隔振、软启动、软停止，可以适应恶劣环境。
通过三维绘图软件绘制永磁磁力耦合器的传动部件，将模型导入Ansoft Maxwell 软件进行三维静态场以及瞬态场的有限元分析，得出永磁耦合器传动部件在不同气隙下，转差和关键部件的磁密分布、电涡流密度、轴向力、输出转矩的关系，为磁力耦合器的设计制造提供理论依据。
【期刊名称】煤矿机电【年(卷),期】2019(040)003【总页数】3【关键词】永磁耦合器； Ansoft Maxwell软件；有限元分析杨帆,刘露露.基于Ansoft Maxwell的永磁磁力耦合器磁场分析[J].煤矿机电,2019,40(3):26-28.doi:10.16545/ki.cmet.2019.03.0080 引言永磁磁力耦合器是实现永磁驱动技术的一种力的传递装置，主要是采用耦合传动的原理，通过导体与永磁体(涡流式)或两个永磁体之间的非刚性接触相对运动，利用磁场穿过磁路工作气隙进行运动和动力传递，并可通过主、从动体之间气隙的调整控制传递扭矩和负载速度[1]。
国内外对于永磁磁力耦合器的设计与研究还有发展空间，目前有关永磁磁力耦合器的理论还不完备，永磁磁力耦合器设备多在实验基础上研究开发，对于永磁磁力耦合器的推广使用，需要在理论研究和技术层面进行更进一步的研究探索。
本文主要基于Ansoft Maxwell软件对永磁磁力耦合器磁场进行初步分析。
1 磁力耦合器虚拟模型建模参考国外产品目录以及实际产品应用，建立简单的永磁磁力耦合器数学模型，并在三维绘图软件中绘制耦合器的传动部件：主动部件(外钢盘、铜盘)、从动部件(内钢盘、铝盘、永磁体材料),然后将文件导入Ansoft Maxwell软件中。
由于后期做有限云分析时需要模拟模型的真实运行情况，故需要在模型的运动区域设置一个band运动区域[2]。
基于Ansoft的电机设计及瞬态分析_秦新燕
图3
RMxprt 电机参数输入 图7 负载下绕组电流波形
图4
相电流与转速关系曲线 图8 电机的几何模型及二维有限元模型
图9 图5 转矩与转速关系曲线
外部加载电路图及控制开关电路
图 10 图6 空载下气隙磁通波形
空载反电动势波形图
载材料以及边界条 件， 最 终 得到 电 机 的 几 何 模型 及 有 限元模型如图 8 所 示。 为 了 模 拟 电 路 加 载 后， 分析电 机真实的启动运行情 况， 本 文 外 部 电 路 设置 电 机 激 励 源如图 9 所示。 3． 3 仿真结果 不加载激励的情况下， 即将 A 相 和 B 相 绕 组 电 阻 设置为 4． 5G， 外部电源幅值设置为零。给 定动子 转 速 为 2100rpm， 得到空载反电动 势 波 形 如 图 10 所 示。 由 图可知， 在 A 相和 B 相绕组中感生的电动势近似为正
2011 年 2 月 第 28 卷第 2 期
湖北第二师范学院学报 Journal of Hubei University of Education
Feb． 2011 Vol． 28 No. 2
基 于 Ansoft 的 电 机 设 计 及 瞬态 分析
秦新燕， 肖鹏程
( 湖北第二师范学院 物理与电子信息学院， 武汉 430205 )
V 表 示 标 量 电 位， Hc 表 方程式( 1 ) 中 A 为 磁 矢 量， v 是运 动物体 的 速度， J j 是 电流 密 度。 因 有 示矫顽力， 速度项将导致方程 式 为 非 对 称 矩 阵， 为 了 避免 这个 问 题， 瞬态求解器使用一个参考框架， 固定在模型某一部 分使速度 v 为 0 。 运 动物体 固 定在 自 身 坐 标 系， 偏时 A ， : 间导数变成 的全时间导数 因而运动方程变为 A － σb + × H c t V b 为导体终点的电压差分。 其中， × v × A = J s － σ 2． 2 铰链导体方程 ( 2)
基于ansoft的电机磁场强度有限元计算
基于ansoft的电机磁场强度有限元计算1. Ansfot一般求解过程Ansfot一般求解过程如框图2所示。
图1 Ansfot一般求解过程图2中最重要的步骤为有限元计算，它的计算结果直接影响整个求解过程的结果分析，所以Ansfot软件是以有限元计算为核心的有限元分析软件。
2. 磁力耦合器磁场强度有限元计算第一步：选择求解器类型建立一个maxwell2D工程文件，在菜单栏中选择Solution Type,出现如下对话框，求解器类型和求解器坐标选择如下图所示图2 求解器类型和求解器坐标的选择第二步：建模用Ansoft作为仿真工具对电机进行建模时，可以在Maxwell 2D模块里直接建立完成，也可以把电机的基本设计参数填入到RMxprt中生成二维模型，其模型如下图所示图3电机平面模型第三步：设置材料属性在完成初步模型后，需要在生成的几何模型里定义电机的材料属性，其设定包括指定转轴及外层面域材料属性为空气、指定隔离套材料属性为铜和定义永磁体材料属性SmCo24第四步：设置激励源和边界条件进行瞬态场分析时，激励源为永磁体所提供此处不用给出，边界条件施加磁通平行边界条件。
图4施加磁通平行边界条件第五步：网格剖分将所有的剖分网格最大长度设置为1mm，如图5所示图5 剖分网格最大长度设置第六步：有限元计算对于有限元计算分析过程中的Analysis Setup 采用默认值。
第七步：后处理1）观察计算完后的网格剖分情况2）观察计算完后的电场强度的分布4.后处理结果1）计算完后的网格剖分情况如图6所示。
图6网格剖分情况2）磁场强度分布情况如图7所示。
a）耦合器磁力线分布情况b）耦合器磁通密度云图分布情况图7磁场强度度分布姓名：王法恒学号：1520310002专业：电气工程。
