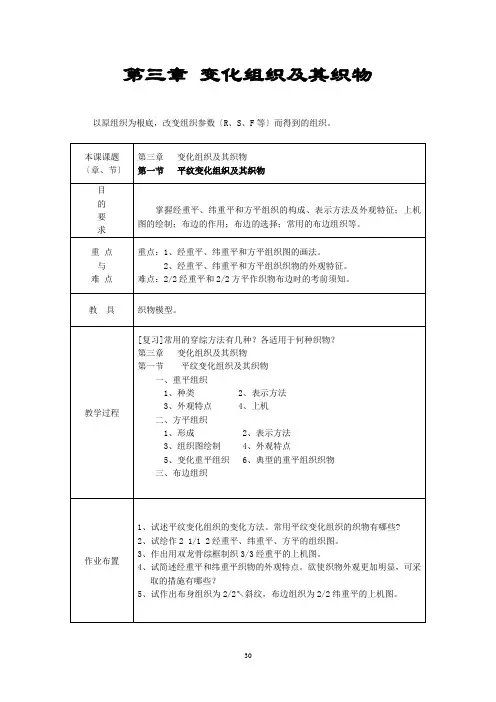

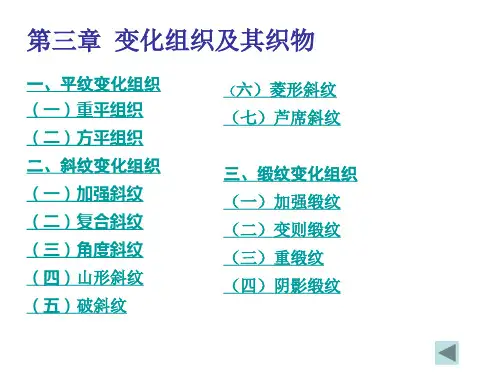

第三章变化组织及其织物

第三章变化组织及其织物以原组织为基础，改变组织参数（R、S、F等）而得到的组织。

第一节平纹变化组织及其织物

以平纹为基础，沿一个方向或两个方向延长组织点而得到的组织图。

一、重平组织

以平纹为基础，沿一个方向延长组织点而得到的组织。

1、种类：[画示意图]

（1）经重平组织：以平纹为基础，沿经纱方向延长组织点。

（2）纬重平组织：以平纹为基础，沿纬纱方向延长组织点。

2、表示方法：

（1）经重平：第一根经纱上的经组织点/第一根经纱上的纬组织点组织图绘制：

在第一根经纱上按表达式作出，第二根经纱与第一根经纱运动规律相反。

Rj=2， Rw=分子+分母， F≦5

[练习]作出3/3经重平组织。

（2）纬重平：第一根纬纱上的经组织点/第一根纬纱上的纬组织点组织图绘制：

在第一根纬纱上按表达式作出，第二根纬纱与第一根纬纱运动规律相反。

Rw =2， Rj =分子+分母， F≦5

[练习]作出3/3纬重平组织。

3、外观特点：[难点]

（1）经重平：

织物表面呈现横凸条（可理解为较粗纬纱与较细经纱交织）。为使横凸条效果明显，可采用较细经纱和较粗纬纱，较大经密和较小纬密。

（2）纬重平：

织物表面呈现纵凸条（可理解为较粗经纱与较细纬纱交织）。为使纵凸条效果明显，可采用较粗经纱和较细纬纱，较小经密和较大纬密。

4、上机：

（1）穿筘：对于纬重平，将同一纵凸条的经纱穿入同一筘齿，使筘痕产生在相邻两凸条间，以增加凸条外观。

（2）穿综：对于经重平，若经密较大，可采用飞穿法。

[练习]试画出用双龙骨制织2/2经重平织物的上机图。

5、变化重平组织：浮长线不等的重平组织。

作图方法与重平组织相同，外观呈现不同宽度的纵横凸条。

[练习]作出1 2 2/2 1 2变化经重平、纬重平的组织图。

6、典型的重平组织织物：

（1）麻纱织物：1/2变化纬重平，1/3变化纬重平。

（2）毛巾织物的地组织：2/2经重平，2/1变化经重平。

（3）边组织：2/2经重平，2/2纬重平。

二、方平组织[重点、难点]

1、形成：以平纹为基础，沿经、纬两个方向同时延长组织点。

2、表示方法：[每根纱线上的经组织点/每根纱线上的纬组织点]方平

Rj=Rw=分子+分母≧4

3、组织图绘制：以3/3方平为例

（1）在第一根经纱上按表达式作出；

（2）在第一根纬纱上按表达式作出；

（3）第一根纬纱上为经组织点的各根经纱运动规律同第一根经纱；

（4）第一根纬纱上为纬组织点的各根经纱运动规律同第一根经纱相反。

[练习]作出4/4方平、2 1/1 3变化方平、1 2 1/2 2 1变化方平的组织图。4、外观特点：

方平织物表面呈现小方块效应，变化方平织物表面呈现大小不等的隐格效应。

2/2方平组织常用于各种织物的边组织。

三、布边组织

1、作用：

（1）有利于织造。（如布身为五枚缎纹时，不加布边不能织造。）

（2）保证布面平整。

（3）保证织物下机后整理（练、染、印花等）顺利进行。

（4）满足一定的外观要求。

2、设计布边时应考虑的因素：

（1）布边要有一定的强度；

(a)布边、布身纱号相同时，增大布边密度；

(b)布边、布身纱号不同时，布身采用低号纱，布边采用高号纱或股线。

（2）布边平整，不可卷边，组织简单，穿综方便。

(a)采用同面组织，如平纹、重平、方平等；

(b)边组织与布身组织的交错次数应接近；

(c)边组织尽可能利用布身组织的综片。如布身组织为2/2斜纹，布边采用2/2经重平，

以不增加综片数。

（3）布边应有一定的宽度，0.5-1.5%=5-10mm

3、常用的布边组织：

平纹、2/2经重平、2/2纬重平、2/2方平、2/2斜纹等。

4、用经重平和方平作布边时的注意事项：

（1）左右两侧的边组织应错开一纬，并注意投纬方向；

（2）纹板图中的横格数等于布边和布身组织纬纱循环数的最小公倍数；

（3）边组织经纱不能与布身组织经纱穿入同一综片时，边组织经纱应穿前综（提升次数多）布身组织经纱穿入后综。

[例]画出布身组织为2/2右斜纹，布边组织为2/2经重平的织物上机图。

第二节斜纹变化组织及其织物

以原组织斜纹为基础，通过延长组织点、改变飞数的大小和方向、增加斜纹条数等方法而得到的斜纹组织。

一、加强斜纹

1、定义：以原组织斜纹为基础，沿一个方向（经向或纬向）延长组织点。

2、表示方法：每根经纱上的经组织点/每根经纱上的纬组织点（斜向）

Rj=Rw=分子+分母≧4 S=+1

[注意]由于加强斜纹中没有单独的组织点，故表达示中分子和分母均不可能为1。

[例]作出2/2右斜纹和3/2左斜纹的组织图。

3、分类：

（1）经面加强斜纹：分子>分母，最简单的经面加强斜纹为3/2斜纹。

（2）纬面加强斜纹：分子<分母，最简单的纬面加强斜纹为2/3斜纹。

（3）同面加强斜纹：分子=分母，最简单的同面加强斜纹为2/2斜纹。

4、织造：

（1）当Pj较小时，可采用顺穿法。

（2）当Pj较大时，可采用飞穿法。

5、品种：（2/2加强斜纹）

棉织物：哔叽、华达呢、卡其。

精纺毛织物：哔叽、华达呢、啥味呢。

6、棉织物哔叽、华达呢、双面卡其织物的区别：[难点]

（1）哔叽：经向紧度较小，织物松软，纹路宽而平，斜纹倾角约45—50度。

（2）华达呢：经向紧度大于哔叽，且经向紧度比纬向紧度大一倍，布身较挺括，质地厚实，斜纹纹路细密而突出，斜纹倾角60—65度。

（3）双面卡其：经、纬向紧度在三者中最大，布身厚实、紧密而硬挺，纹路最细密、突出，斜纹倾角最大。

排序：

(a)牢度：双面卡其>华达呢>哔叽
