剩余电流动作断路器

剩余电流动作断路器
(2)漏电流和导线对地电容电流引起的误动:剩余电流动作断路器负载侧的导线紧贴地面铺设且较长,就存 在着较大的对地电容电流,有可能引起误动。或负载侧导线因绝缘下降,对地漏电流较大,也有可能引起误动。 解决方法:选用漏电流规格稍大的剩余电流动作断路器。
(3)负载侧零线接地引起的误动;剩余电流动作断路器的负载侧零线接地,会使正常工作电流经接地点分流 入地,造成剩余电流动作断路器误动。解决方法:将接地线接到剩余电流动作断路器电源侧的零线上。
选择方法
正确选择剩余电流动作断路器,使其安装环境符合规定条件。在生产厂家所提供的剩余电流动作断路器的 《使用说明书》中,对安装使用的环境及条件作了明确规定:
1)周围空气温度不能低于零下5度、高于40度; 2)安装地点的海拔不超过2000米; 3)空气相对湿度在最高温40度时不超过50%,在最湿月的月平均低温不超过25度时,相对湿度不超过90%; 4)污染等级为2级; 5)安装场所的外磁场任何方向均不应超过地磁场的5倍;剩余电流动作断路器一般应垂直安装,手柄向上为 接通电源位置;安装处应无显著冲击和振动。 因此,在安装该类电器之前应弄清楚安装场所的温度、湿度等条件,若外界环境条件不能满足所选用的断路 器的使用说明书中所规定的条件则应改其他类型的断路器,或与制造厂协商定制适合的产品。
注意事项
在安装前应首先弄清楚断路器的额定值及接线图,并严格遵照以下要求进行操作:
1)检查铭牌、标志上基本技术数据是否符合要求;
2)人工操作几次,动作应灵活,确认完好无损;
3)分清输入端(由产品标志的1、3、5、N,)负载端(输出下出),否则将烧坏电子判别控制电路。特别是单极两线、三极四线、四级剩余电流动作断路器上“N”线 应接入,才能使电子线路正常工作 。
剩余电流动作断路器

剩余电流断路器

剩余电流断路器

乾龙电器乾龙Q L L1系列剩余电流动作断路器(指针式漏电断路器)使用说明书工厂代码:A006030产品符合:GB14048.2-2001公司通过ISO90012000国际质量体系认证杭州乾龙电器有限公司HANGZHOU QIANLONG ELECTRONIC DEVICE CO.,LTD一体式配电剩余电流综合保护装置——QLL1剩余电流动作断路器●空气断路器为主开关,分断能力大、分断时间准确。

●一体式配电综合保护,体积小,安装使用方便。

●动作值固定分档可调,操作简易,能适应各地用户、各种环境,按需设定。

●电源侧断零(中性线)保护:防止三相四线制供电线路中性线断线时因三相负荷不平衡而造成相电压大幅度变化的现象。

●电源侧缺相保护:防止三相电机缺相运行,电机烧坏的现象。

●可设控制接口:能进行远距离控制。

●集过载保护、短路保护、缺相欠压保护、剩余电流保护、漏电报警指示、断零线保护、重合闸于一体,特别适应城乡电网各级综合保护。

●剩余电流动作值档位多,范围大,I△n从50mA到1000mA设多个档位供用户选择。

1、概述:QLL1系列剩余电流动作断路器的设计思路来源于市场,来源于用户,来源于农网改造第一线,是本公司近年为适应我国农村安全用电实际环境而研制开发的专利产品,使用简便、经济实用,为国内首创。

2002年由国家经贸委授予“国家重点产品”证书,2003年由浙江省科协等单位授予“浙江省优秀科技产品”证书。

QLL1系列剩余电流动作断路器即剩余电流综合保护器(以下简称漏电断路器)是集剩余电流继电器、空气断路器及交流接触器的功能于一体的多功能漏电断路器。

适用于三相四线中性点直接接地的低压电网,用来对人身触电危险提供间接接触保护,也可对线路或用电设备的接地故障、过电流、短路、欠电压及缺相和断零等进行保护。

2、特点:2.1功能多不但具有剩余电流、欠压、过电流、短路的保护功能。

还有缺相、断零保护以及自动重合闸、剩余电流显示、动作状态指示等实用功能。

Nm2LC一250A说明书

Nm2LC一250A说明书

ANM2LC 剩余电流保护断路器NM2LC剩余电流动作断路器是具有剩余电流保护继电器、塑壳断路器于一体并具有过载保护、短路保护、过压保护、欠压保护、缺相保护、错相保护、断零保护、浪涌保护、自动重合闸、通讯功能的综合智能化剩余电流动作断路器。

适用于配电变压器低压侧三相四线中性点直接接地(TT)的低压电网,用来对人身触电危险提供间接接触保护,也可对线路或用电设备的接地故障、过电流、短路、欠电压、过电压、缺相和电源侧断零线等进行保护。

一体式剩余电流动作断路器具有体积小、安装使用方便、动作值固定分档可调、操作简单等特点,能适用各地用户、各种环境需求,特别适合国家城农网JP柜改造或新建项目。

3.1 环境温度:除满足-5℃~+40℃国标要求的温度范围外,还可在-25℃~+70℃等极限环境温度下可靠运行。

3.2 最高温度为 40℃时,空气的相对湿度不超过50%,最湿月的月平均最低温度不超过25℃时,该月的月平均最大相对湿度不超过90%,日平均最大相对湿度不超过95%,并考虑到因温度变化发生在产品表面上的凝露。

3.3 安装地点的海拔不超过2000 米,在高海拔地区应降容使用,建议每升高海拔1000米,降低容量10%。

3.4 污染等级:3级3.5 安装类别:Ⅲ3.6 安装场所的外磁场在任何方向不超过地磁场的5倍;无爆炸性、腐蚀性气体;无雨雪侵袭;干燥、通风。

3 正常工作条件和安装条件4 特点4.1 多功能:具有长延时、短延时和瞬时三段保护以及剩余电流保护功能外,还具有过压保护、欠压保护、缺相保护、错相保护、断零保护、浪涌保护、自动重合闸、通讯等功能。

可显示额定电流、负荷电流、三相电源电压、剩余电流整定值、电网剩余动作电流等参数;可进行跳闸类型(剩余电流、闭锁、过载、欠压、过压、缺相)识别、显示,并可存储、查询、删除。

4.2 小体积:集剩余电流保护、过电流保护、自动重合闸功能于一体,体积小、功能全,较市场常规类产品体积减小20%,可减小产品在柜内的安装空间。

DZ15L漏电断路器资料

DZ15L漏电断路器资料
工作原理: 当被保护电路中有剩余电流时,只要剩余电流达到动作电流值,零序互感器的二次绕组就输出一个信号,并通过漏电脱 扣器使剩余电流动作断路器动作,从而切断电源起到剩余电流和触电保护作用。工作原理图见图1。
当被保护电路中出现过载或短路时,液压式脱扣器完成延时或瞬时脱扣动作而使剩余电流动作断路器动作,从而切断电源起到过载 或短路保护作用。
表1 飞弧 距离 mm
220
DZ15LE-40 380
40
2
20, 3
32,40
4
30
50 3
75
100
15
25 ≤50
40
50
220
DZ15LE-100 380
100
63,
30
2
80,100
50
3
63,
10045Fra bibliotek75100
300
15
25
40
≤70
50
150
4.2 剩余电流动作断路器的剩余电流分断时间见表2
图4 四极和三极四线外形安装尺寸
4-φd
G
H
N1 3 5
R ON
OFF
E φC
F N2 4 6
J
D
a
I
C
A
b B
7 订货须知
用户订货时必须说明: 7.1 剩余电流动作断路器的名称及型号。 7.2 剩余电流动作断路器额定电流。 7.3 剩余电流动作断路器额定剩余动作电流。 7.4 剩余电流动作时间。 7.5 保护种类、极数及数量。 例:订购DZ15LE-40,40A,3极,电动机保护用,额定剩余动作电流50mA,动作时间<0.1s,数量80台。
订货代号为:DZ15LE-40/3902,40A,50mA,<0.1s,80台。 附表:连接使用铜导线标准截面积

剩余电流动作断路器QLKZ使用说明

剩余电流动作断路器QLKZ使用说明

QLKZ系列剩余电流动作断路器公司通过ISO9001 国际质量体系认证QLKZ剩余电流动作断路器使用说明书1.概述:QLKZ系列剩余电流动作断路器,是一种具有智能化数字编程控制电路的最新低压断路器。

它适用于交流50Hz、额定电压380V,额定电流630A以下的低压电网。

可作为线路的过载、短路保护之用,也可作为调控各相负载,实施负荷管理等不频繁转换之用。

2.特点:2.1 采用单片微处理器组成智能化控制电路。

主回路额定电流和各相负荷控制电流,可按需进行调节和设置。

2.2 该剩余电流动作断路器设置普通型和负荷控制型两种模式,既可按变压器的大小按需设定额定电流,又可按需调控用户用电负荷,做到有序用电。

2.3能监测各相负荷,并自动显示额定电流。

按“显示”按钮,会依次显示额定电流、剩余电流、各相实时负载电流、各相负荷控制电流等参数。

而且因超限或过载跳闸时能显示超限或过载相的跳闸电流。

2.4该剩余电流动作断路器具有过载短路、缺相欠压、断零(电源侧中性线断开)、报警等多种保护功能。

零序互感器与主机采用航空插头可靠连接,方便用户使用。

2.5停电时,断路器能自动跳闸。

停电后来电或缺相欠压恢复正常电压后具有自动复位合闸功能。

2.6 具有外接控制接口,可进行远距离复位控制和分闸控制。

2.7 设有自动和手动操作转换旋钮,既能自动分合闸亦可手动分合闸。

3、正常工作条件:3.1 环境温度-5℃~+40℃3.2 相对空气湿度大气的相对湿度:在周围空气温度+40℃时,不超过50%;在较低温度下可以有较高的湿度;在最湿月的月平均最低温度为+25℃时,该月的平均相对湿度不超过90%,并考虑到因温度变化发生在产品表面上的凝露。

3.3 海拔高度不超过2000m3.4 污染等级3级3.5 安装类别Ⅲ3.6 周围磁场:安装场所的外磁场在任何方向不超过地磁场的5倍。

4、型号说明-壳架等级电流(100A、250A、630A)智能型:1)、控制电流可调,各相负荷控制电流可按需设置。

剩余电流动作断路器 标准

剩余电流动作断路器 标准

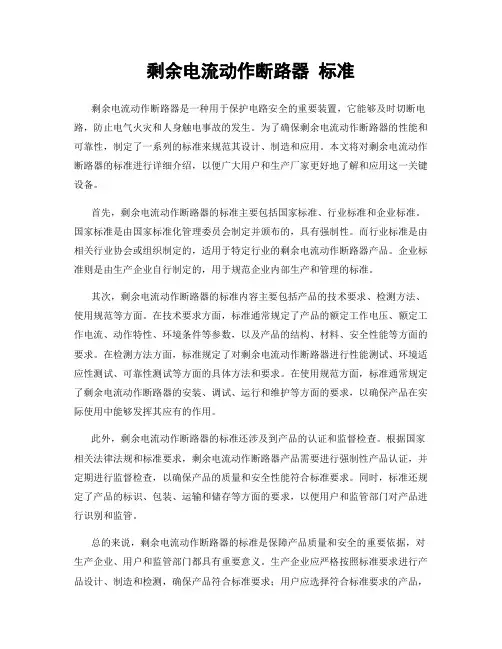

剩余电流动作断路器标准剩余电流动作断路器是一种用于保护电路安全的重要装置,它能够及时切断电路,防止电气火灾和人身触电事故的发生。

为了确保剩余电流动作断路器的性能和可靠性,制定了一系列的标准来规范其设计、制造和应用。

本文将对剩余电流动作断路器的标准进行详细介绍,以便广大用户和生产厂家更好地了解和应用这一关键设备。

首先,剩余电流动作断路器的标准主要包括国家标准、行业标准和企业标准。

国家标准是由国家标准化管理委员会制定并颁布的,具有强制性。

而行业标准是由相关行业协会或组织制定的,适用于特定行业的剩余电流动作断路器产品。

企业标准则是由生产企业自行制定的,用于规范企业内部生产和管理的标准。

其次,剩余电流动作断路器的标准内容主要包括产品的技术要求、检测方法、使用规范等方面。

在技术要求方面,标准通常规定了产品的额定工作电压、额定工作电流、动作特性、环境条件等参数,以及产品的结构、材料、安全性能等方面的要求。

在检测方法方面,标准规定了对剩余电流动作断路器进行性能测试、环境适应性测试、可靠性测试等方面的具体方法和要求。

在使用规范方面,标准通常规定了剩余电流动作断路器的安装、调试、运行和维护等方面的要求,以确保产品在实际使用中能够发挥其应有的作用。

此外,剩余电流动作断路器的标准还涉及到产品的认证和监督检查。

根据国家相关法律法规和标准要求,剩余电流动作断路器产品需要进行强制性产品认证,并定期进行监督检查,以确保产品的质量和安全性能符合标准要求。

同时,标准还规定了产品的标识、包装、运输和储存等方面的要求,以便用户和监管部门对产品进行识别和监管。

总的来说,剩余电流动作断路器的标准是保障产品质量和安全的重要依据,对生产企业、用户和监管部门都具有重要意义。

生产企业应严格按照标准要求进行产品设计、制造和检测,确保产品符合标准要求;用户应选择符合标准要求的产品,并按照标准要求进行安装、使用和维护;监管部门应加强对产品的认证和监督检查,确保市场上流通的产品符合标准要求。

DZ47LE系列 剩余电流动作断路器 说明书

DZ47LE系列 剩余电流动作断路器 说明书
0.5 1 2 3 4 5 7 10 16 20 30 50 70 100 200
I/In
D型
10000 5000
1h 2000 1000
500
200
100 50
20 10 5
t(s)
2 1 0.5
0.2 0.1 0.05
0.02 0.01 0.005 0.002 0.001
0.5 1 2 3 4 5 7 10 16 20 30 50 70 100 200
手柄向上为接通电源位置;安装处应无显著冲击和振动。 3.7 接线方式:用螺钉压紧接线。
4 主要参数及技术性能
4.1 主要规格: 4.1.1 额定电流(In):壳架等级电流32A为:6A、10A、16A、20A、25A、32A;
壳架等级电流63A为:6A、10A、16A、20A、25A、32A、40A、50A、60A; 4.1.2 额定剩余动作电流I△n:0.03A、0.05A、0.1A、0.3A; 4.1.3 按极数和电流回路分为: a.单极两线剩余电流动作断路器(1P+N); b.两极剩余电流动作断路器(2P); c.三极剩余电流动作断路器(3P); d.三极四线剩余电流动作断路器(3P+N); e.四极剩余电流动作断路器(4P); 4.1.4 按瞬时脱扣器特性分:
脱扣
脱扣 脱扣 不脱扣 脱扣 不脱扣 脱扣
备注
电流在5s内稳定 上升到规定值 In≤32A In>32A C型
D型
4.2.7 机械电气寿命: 电气寿命:2000次,COSφ=0.85~0.9; 机械寿命:2000次; 操作频率:In≤25A 240次/h; In>25A 120次/h;
4.2.8 绝缘耐冲击电压性能 各极连接在一起与中性极之间能承受峰值为6000V的冲击电压; 各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压。

CDBULES剩余电流动作断路器使用说明书

CDBULES剩余电流动作断路器使用说明书

优品系列CDBULES剩余电流动作断路器使用说明书安装、使用产品前,请仔细阅读使用说明书,并妥善保管备用。

安全告知在安装、操作、运行、维护、检查之前,请务必认真阅读本说明书,并按照说明书上的内容准确安装、使用本产品。

危险:●严禁湿手操作断路器;●使用中,严禁触摸导电部位;●维护与保养时,必须确保产品不带电;●严禁用短路的办法来测试产品。

注意:●安装、维护与保养时,应由具有专业资格的人员操作;●产品的各项特性出厂时已整定,使用中不能自行拆装或随意调节;●使用前请确认产品工作电压、额定电流、频率及特性是否符合工作要求;●按照产品上的接线标识进行安装接线(负载端即出线端);导线伸入接线孔后拧紧接线螺钉,拧紧导线使导线不得松动、拔出,裸露铜线头不能露在接线端外;●本产品对同时接触被保护电路两线引起的触电危险不能进行保护;●本产品防护等级IP20不具备防尘功能,当用于灰尘较多的场合时,请安装于密封较好的终端箱中;●本产品不适用于电动机频繁启动、电热设备、电容柜、高感性、高容性负载和高温环境等特殊场合;●如果产品在开箱时有破损或异常响声,应立即停止使用并联系供应商。

目录1主要用途及适用范围 (1)2产品型号及含义 (1)3正常使用、安装及运输条件 (2)4技术特性 (2)4.1分类 (2)4.2主要技术性能参数 (3)5外形及安装尺寸 (4)6安装和使用(维护) (5)7故障分析 (6)8开箱检查 (7)9公司承诺 (7)1主要用途及适用范围CDBULES系列漏电断路器(以下简称漏电断路器)具有漏电(触电)、过载、短路等保护功能,还可根据用户的需要增加过压,欠压保护功能。

CDBULES漏电断路器适用于交流50/60Hz,额定电压230V/400V,额定电流至63A 及以下的线路中,用来对人的间接接触保护,以及对建筑物及类似用途的线路进行过电流保护。

也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。

剩余电流动作保护器

剩余电流动作保护器

检测结果分析与评价
01
02
03
数据对比
将检测结果与国内外相关 标准进行对比,分析保护 器的性能是否符合标准要 求。
问题诊断
针对检测中发现的问题, 进行原因分析,提出改进 措施。
性能评价
根据检测结果,对保护器 的性能进行综合评价,为 消费者提供选购参考。
05 剩余电流动作保护器应用 案例分析
家庭用电安全保护案例
将持续增长。
新能源领域需求
随着新能源领域的快速发展,如 太阳能、风能等,对电网安全和 稳定性的要求不断提高,剩余电 流动作保护器的需求也将随之增
加。
竞争格局及主要厂商介绍
国际厂商
ABB、施耐德、西门子等国际电气巨头在剩余电流动作保护器领域 具有较高的市场份额和技术水平。
国内厂商
正泰电器、德力西电气、人民电器等国内企业在剩余电流动作保护 器领域也取得了长足的发展,逐渐在市场中占据一席之地。
余电流信号。
剩余电流信号经过放大、处理 后被送至脱扣器。
脱扣器根据接收到的信号判断剩 余电流是否超过设定值,若超过 则驱动断路器跳闸切断电源。
断路器切断电源后,线路中的 电流被切断,从而保护人身安
全和设备免受损坏。
选型与安装注意事项
根据负载类型、负载电流、短路容量等参数选择合适 的剩余电流动作保护器。同时,要确保保护器的额定
提高建筑电气设备安全性
保护器能够监测建筑电气设备的电流变化,及时发现并切断异常电流,确保建筑电气设备 的安全运行。
06 剩余电流动作保护器市场 前景与发展趋势
市场需求分析
政策支持
随着国家对电力安全和能源效率 的重视,政策层面将推动剩余电
流化进程和基础设施建设 的推进,电力、通信、交通等领 域对剩余电流动作保护器的需求

剩余电流动作保护电器(rcd)的一般要求

剩余电流动作保护电器(rcd)的一般要求

剩余电流动作保护电器(RCD)的一般要求1.引言剩余电流动作保护电器(Re si du al Cu rre n tD ev ic e,简称RC D),是一种用于保护电路和人身安全的重要电器设备。

本文将介绍RC D的一般要求,包括其定义、工作原理、安装要求以及注意事项。

2.定义R C D是一种能够检测电流差异,并在检测到超过设定值的剩余电流时,迅速切断电路的保护装置。

它通常由电流传感器、比较器、触发装置和断路器等组成。

3.工作原理R C D的工作原理基于基尔霍夫定律和电磁感应定律。

当电路中发生漏电或接触电流体现时,R CD能够检测到电流的不平衡,并立即切断电路。

这种保护机制有效地防止了漏电引起的电击、火灾和设备损坏。

4.安装要求为了确保RC D的正常工作并最大程度地发挥其保护作用,以下是RC D安装时应注意的要求:4.1安装位置R C D应该安装在电路的起始位置,也就是电源进线处。

这样可以确保它能够监测整个电路的剩余电流情况,并在必要时切断电路。

4.2电气连接R C D的电气连接必须符合国家和地区的电气安装规范。

接线应牢固可靠,不得存在电气短路、接触不良等问题,以确保RC D的正常运行。

4.3额定电流选择安装RC D时,需要根据电路的额定电流选择适当的R CD额定电流。

额定电流应略高于电路的额定负荷电流,这样可以在正常负荷下保证RC D的稳定工作。

4.4检测浮地电压在安装R CD之前,应当检测电源系统中是否存在浮地电压。

浮地电压可能导致RC D误动或无法正常工作,因此必须进行检测并采取相应的措施。

5.注意事项在使用和维护RC D时,还需要注意以下事项:5.1定期测试为了保证RC D的可靠性,应定期进行测试,以确认其功能是否正常。

定期测试应按照制造商提供的说明进行,通常是每1至3个月进行一次。

5.2防止误动需要注意在使用过程中避免R C D的误动。

误动可能导致电路意外切断,影响正常用电,因此避免将大功率电器、电动工具等直接连接到R CD上。

人民电器 RDB5LE-63Y系列剩余电流动作断路器 产品说明书

人民电器 RDB5LE-63Y系列剩余电流动作断路器 产品说明书

RDB5LE-63Y 系列一体式剩余电流动作断路器选型指南产品概述RDB5LE -63Y 系列一体式剩余电流动作断路器主要用于交流50Hz 额定电压230V 额定定电流至63A 的线路中,作为负载线路的漏电(触电)、过载和短路保护。

也可作为不频繁接通、分断和转换之用。

该系列产品具有分断能力高、附件适用性强、体积小、重量轻、外形美观和使用方便等优点。

本产品广泛用于电表箱。

产品符合:IEC 61009-1、GB/T16917.1 标准。

,,主要技术参数外形及安装尺寸产品概述RDB5系列小型断路器分断能力不超过10000A还具有家用或类似场所用线路的过载和短路保护,在正常情况下作为线路不频繁转换的配电线路中。

RDB5系列小型断路器主要用于交流50Hz额定工作电压至400V额定电流至125A额定短路,,,,正常工作条件和安装条件□ 使用环境温度:-3++□ 空气相对湿度:在周围空气温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度;例如最湿月的平均最大相对湿度为95%,同时该月的平均最低温度为+20℃,对由于温度变化偶尔产生的凝露应采取处理措施;□ 海拔高度:不超过2000m;□ 污染等级:2级;□ 主电路安装类别:Ⅱ Ⅲ;周围空气温度为5℃~70℃,24h的平均值不超过35℃;□ 产品应储存在空气流通的库房内,温度下限不低于-5℃,上限不超过+40℃;相对湿度(+25℃)时不超过95%;□ 产品在运输和储存时应避免受到雨雪侵蚀、曝晒、潮湿、污染。

仓储时,距地面高度大于150mm,过程中应轻拿轻放,不应倒置,避免剧烈碰撞。

□ 断路器应安装在无爆炸危险和导电尘埃,无足以腐蚀金属和破坏绝缘的地方;□ 采用TH35-7.5安装轨安装;产品特征632147832145106785911主要技术参数脱扣特性脱扣曲线RDB5系列小型断路器(1)产品型号和规格(2)断路器的极数(3)额定电流(4)脱扣曲线(5)订货数量例:订RDB5-63小型断路器额定电流为32A ,1P ,C 型,1000台, 应写为:RDB5-63/1P ,C32,1000台。

剩余电流动作断路器QLKZ使用说明

剩余电流动作断路器QLKZ使用说明

剩余电流动作断路器QLKZ使用说明QLKZ断路器的使用说明如下:1.安装断路器将断路器安装在电路的最前端,即电路电源的正极侧。

在安装过程中,需要保证断路器上的标识与电源相一致,确保安装正确。

2.调整额定电流根据电路的额定电流值,调整断路器上的额定电流。

通常,断路器的额定电流应大于电路的额定电流,以确保能够正常工作。

3.设置灵敏度根据需要设定断路器的动作灵敏度,即设定断路器的剩余电流阈值。

通常,剩余电流阈值应根据电路的负载情况和使用环境来确定。

4.连接电路将电源线和负载线正确连接到断路器上的接线端子。

在连接过程中,应确保接线牢固可靠,不松动,并且正确接线。

5.定期检测定期检测断路器的工作状态和动作灵敏度是否正常。

检测的方法可以通过检测分断试验、剩余电流试验和动作测试等方式进行。

6.故障排除当断路器动作后,应首先检查是否存在短路、过载或其他故障。

在确认没有问题后,可以尝试复位断路器,并观察是否能够正常工作。

7.维护保养定期清洁断路器的外壳和内部零部件,并保持断路器的干燥、无尘的环境。

注意防止雨水和化学物品对断路器的腐蚀。

8.注意事项在使用和维护断路器时,需要注意以下事项:-严禁擅自更改和调整断路器的参数和设置,以防止误动作和安全隐患。

-在断开电源线或对断路器进行维修时,需要事先确保电路已经断开,并采取必要的安全措施,以免触电和受伤。

-在安装和维护断路器时,应遵守相关的电气安全规范和操作规程,确保安全可靠。

QLKZ剩余电流动作断路器是一种能够有效保护电路和人员安全的电气保护装置,正确使用和维护断路器,可以确保其正常工作,减少事故的发生,提高电气设备的安全性。

NL1E-63剩余电流动作断路器

NL1E-63剩余电流动作断路器

1 适用范围NL1E-63剩余电流动作断路器2 型号及含义3 主要规格及技术参数NL1E-63剩余电流动作断路器(不带过电流保护)适用于交流50/60Hz额定电压两极230V,四极400V,额定电流至63A线路中, 当人身触电或电网泄漏电流超过规定值时,剩余电流动作断路器能在极短的时间内迅速切断故障电源,保护人身及用电设备的安全,亦可作为线路的不频繁转换及电动机的不频繁起动之用。

产品适用于工业、商业、高层和民用住宅等各种场所。

符合标准:GB 16916.1、IEC 61008-1,产品获得CCC认证。

N L 1 E-63壳架等级额定电流 电子式 设计序号功能代号(表示剩余电流动作) 企业特征代号3.1 主要规格:3.1.1 按额定电流In分:25A、40A、63A。

3.1.2 按额定剩余动作电流I △n分:0.03A。

3.1.3 按极数分:a.两极剩余电流动作断路器(1P+N);b.四极剩余电流动作断路器(3P+N)。

3.2 技术参数:3.2.1 额定接通和分断能力Im:500A(In=25A,40A);630A(In=63A)3.2.2 额定剩余接通和分断能力I △m:500A(In=25A,40A);630A(In=63A)3.2.3 额定限制短路电流Inc:6000A;3.2.4 额定限制剩余短路电流I △c:6000A;3.2.5 额定剩余不动作电流I △no:0.5I △n;3.2.6 剩余电流动作分断的时间(见表1)。

0.0325、40、633.2.7 机械电气寿命:剩余电流动作断路器应能承受表2规定的循环次数。

40、6320003.2.8 绝缘耐冲击电压性能:a.各极连接在一起与中性极之间能承受峰值为6000V的冲击电压;b.各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压。

表10.10.080.040.04最大分断时间10001204 结构特点5 外形及安装尺寸35277.56 订货须知4.1 产品性价比优、抗振、防冲击能力强。

DZ267LE-32剩余电流断路器

DZ267LE-32剩余电流断路器

额定 电 压( V )
230
运 行 短 路 能 力( A ) 4500
3.2.2 时间-电流动作特性(见表2)。
表2
序号 脱扣器额定电流In 起始状态 试验电流 规定时间 预期结果 试验环境温度 备注
a
冷态
1.13In t≥1h
不脱扣
b
≤3 2 A c
d
紧 接 着a项 1.45In
试验后进行
冷态
2.55In
断路器类
DZ267LE-32
剩余电流动作断路器
1 适用范围
DZ267LE-32剩余电流断路器(以下简称剩余电流断路器)主要适用于交流50Hz或60Hz,额定电压
230V,额定电流至32A的电路中,作为人身触电、设备漏电保护之用,并且有过载、短路保护功能,也
可以在正常情况下不频繁地通断电器装置和照明线路,尤其适用于工业和商业照明配电系统,当需要
20 10 t(s) 5
2 1 0.5
0.2 0.1 0.05
0.02 0.01 0.005
0.002 0.001
0.5 1
2 3 4 5 7 10 20 30 5070 100 200 I/In
C型
4 结构特点
4.1 产品体积小,结构紧凑,价格比优于同类产品。 4.2 产品壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成。 4.3 产品直接带零线安装,避免零线接线错误潜在的触电危险。 4.4 产品采用最新电路设计和高性能元件,在冲击电流和浪涌过电压时,具有较强的承受能力,不引
表3
500A 0.04
3.2.5 机械电气寿命:
剩 余 电 流 动 作 断 路 器 能 承 受4 0 0 0次 操 作 循 环 , 其 中 电 气 寿 命 为2 0 0 0次 。

NM1LE系列剩余电流动作断路器说明书

NM1LE系列剩余电流动作断路器说明书

NM1LE 系列剩余电流动作断路器(以下简称剩余电流动作断路器)是本公司综合采用国际先进技术设计、开发的新型剩余电流动作断路器之一。

适用于交流50Hz ,额定电压至400V ,额定电流16A 至800A 的电路中。

其主要功能是对有致命危险的人身触电提供间接接触保护。

额定剩余动作电流不超过30mA 的剩余电流动作断路器在其他保护措施失效时,也可作为直接接触的补充保护,但不能作为唯一的直接接触保护。

同时,还可用来防止由于接触故障电流而引起的电气火灾。

并可用来保护线路的过载、短路,亦可作为线路的不频繁转换之用。

该剩余电流动作断路器具有体积小(和相对应的塑壳断路器体积相等)、分断高、飞弧短及剩余动作电流,同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件,并可采用板前、板后和插入式等多种接线方式,是用户使用的理想产品。

剩余电流动作断路器垂直安装(即竖装),亦可水平安装 (即横装)。

符合标准:GB /T 14048.2、IEC 60947-2。

剩余电流动作断路器分级保护配合结构图以第一级保护剩余电流动作断路器额定电流为250A 为例:NM1LE系列剩余电流动作断路器N M 1 LE-□/□□□□□□□□□* 四极断路器的中性极(N )型式分四种:A 型: N 极不安装过电流脱扣元件,且N 极始终接通,不与其它三极一起合分;B 型: N 极不安装过电流脱扣元件,且N 极与其它三极一起合分(N 极先合后分);C 型: N 极安装过电流脱扣元件,且N 极与其它三极一起合分(N 极先合后分);D 型: N 极安装过电流脱扣元件,且N 极始终接通,不与其它三极一起合分。

四极断路器的N 极保护类型*用途代号:配电保护无代号;电动机保护用“2表示”脱扣器方式及附件代号(见表1)极数:2:二极;3:三极;4:四极操作方式代号:手柄直接操作无代号;转动手柄操作用“Z ”表示;电动操作用“P ”表示短路分断能力级别代号:标准型用表示较高型用“H ”表示“S ”;壳架等级额定电流特殊派生代号(电子式剩余电流动作断路器)设计代号塑料外壳式断路器企业特征代号报警型式代号不带剩余电流报警模块无代号;带剩余电流报警模块用“J ”表示:剩余电流动作特性代号:非延时性无代号;延时型用“Y ”表示派生代号:常规产品无代号;透明盖产品用“T ”表示(仅适用于NM 1LE -125、250四极产品)左装手柄右装注:报警触头● 分励脱扣器■辅助触头○欠压脱扣器▲括号内带Y的代号(如210Y)表示带有延时功能的分励脱扣器,动作延时时间0.5s~2s,控制电压AC240V/AC400V。

DZ20L系列剩余电流动作断路器 说明书

DZ20L系列剩余电流动作断路器 说明书
过电流 脱扣器方式 瞬时脱扣器 复式脱扣器 附件名称 不带附件 200 300 分励脱扣器 210 310 辅助触头 220 320 欠电压脱扣器 230 330 辅助触头 分励脱扣器 240 340 辅助触头 欠电压脱扣器 270 370
表1
注:240.340.270.370只适用四极产品。
3 正常工作条件和安装条件
A-399
断路器类
4.5 电气间隙和爬电距离: 剩余电流动作断路器的电气间隙不小于5.5mm;爬电距离不小于9mm。
Inm A 160、250、400、630 动作电流整定值 10In 整定值的准确度 ±20%
表6
表7
试验电流名称 约定不脱扣电流 约定脱扣电流 整定 电流倍数 1.05 1.30 试验时间(h) In≤63A ≥1 <1 In>63A ≥2 <2 起始状态 冷态开始 热态开始
6 外形及安装尺寸
A a W1 W1
C D H3
L4
H1
ON L2
22 L1 b OFF W2 L5 φ17 B L 漏电报警模块
L3
4Xφd W4 W3Fra bibliotekH2 H4A-401
断路器类
产品型号 DZ20L-160 DZ20L-250 DZ20L-400 DZ20L-630 极数 3N、4 3N、4 3N、4 3N、4 外形尺寸(mm) A 143±2.0 144±2.0 206±2.3 280±2.6 B 225±2.3 276±2.6 360±2.85 360±2.85 C 104.5±1.75 143±2.0 152±2.0 149±2.0 D 88.5±1.75 113±1.75 120±1.75 117±1.75 H1 2.5 6 5 5.5 H2 1.5 1.5 1.5 1.9 H3 38 21 33 34 H4 18 21 33 34

漏电开关(NB1LE-63)

漏电开关(NB1LE-63)

In(A) 50,63
I△n ( A ) 0.03
剩 余 电 流 等 于 下 列 值 时 分 断 时 间( s )
5 A,1 0 A,2 0 A,5 0 A,a
I△n
2 I△n
5 I△n
1 0 0 A,2 0 0 A,5 0 0 A
0.1
0.05
0.04
0.04
表1
I△t b 0.04
注:a.5A,10A,20A,50A,100A,200A,500A的试验对大于过电流瞬时脱扣范围下限的电流值不进行试验。
c.操作频率:In≤25A 240次/h,In>25A 120次/h。
3.2.8 绝缘耐冲击电压性能:
A
a.各极连接在一起与中性极之间能承受峰值为6000V的冲击电压;
b.各极与中性极连接在一起与金属支架之间能承受峰值为8000V的冲击电压。
3.2.9 剩余电流动作断路器在峰值电流为200A冲击电流作用下,具有承受能力,且不引起误动作。
剩余电流动作断路器还具有过载和短路保护功能,可用来保护线路的过载和短路,亦可在正常情 况下作为线路的不频繁转换之用。
本产品符合GB16917.1和IEC61009-1标准,获得CCC认证。
2 型号及含义
N B 1 LE-63
壳架等级额定电流 功能代号(电子式剩余电流动作断路器) 设计序号 小型断路器 企业特征代号
铜 导 线 截 面 积S ( m m 2) 10 16
4 外形及安装尺寸
外形及安装尺寸
78.5-01.2
L
50±0.37
TH35-7.5型安装导轨尺寸
45±0.31
7.5
88-10.4 34.5±0.50
0 -1.40

NB1LE-40剩余电流动作断路器

NB1LE-40剩余电流动作断路器

5.2 订货示例 用户如订NB1LE-40剩余电流动作断路器,额
定电流为6A,瞬时脱扣器型式为C型,极数为单 极两线,额定剩余动作电流为0.03A,数量为80台。
简写:NB1LE-40 C6 0.03A、1P+N,80台。
C
C-044
序号 1 2
3
4
额定电流A 6~40
6~40
In≤32 In>32 6~40 6~40
起始状态 冷态 紧接着前项 试验后进行 冷态 冷态
冷态 冷态
试验电流 1.13In
1.45In
2.55In 2.55In 5In 10In
规定时间 t≥1h
t<1h
1s<t<60s 1s<t<120s t≥0.1s t<0.1s
终端电器
NB1LE-40 剩余电流动作断路器
1 适用范围
NB1LE-40剩余电流动作断路器适用于交流50Hz额定电压单极两线、两极230V,三极、三极四线、四 极400V,额定电流至40A线路中,当人身触电或电网泄漏电流超过规定值时,剩余电流动作断路器能在 极短的时间内迅速切断故障电源,保护人身及用电设备的安全,同时可以保护线路的过载或短路,亦可 作为线路的不频繁转换之用。
C型
10000 5000
1h 2000 1000
500
200
100 50
动 20
作 时
10 5
间 (s)
2 1 0.5
0.2
0.1
0.05
0.02 0.01 0.005
0.002 0.001 0.5 1
2 3 4 5 7 10 20 30 50 70 100 200
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

选择与使用
漏电断路器的N线不应与未通过RCD的 N线相连 1、在TN-S(TN-C、TN-C一-S或TT)供 配电系统中, 通过漏电开关RCD的工作 零线N不能与其他未经该漏电开关RCD 保护的设备或线路的工作零线N共用, 更不允许与PE线、设备金属外壳、导线 钢管、电缆金属桥架、金属线槽,以及 其他与大地有联系的金属部分相连 2、经过漏电开关RCD的N线必须对地 绝缘。另外在摇测N线对地(PE线)的绝 缘时,应把RCD断开摇测,否则将摇不 出来合格值,如图所示。
RCD一剩余电流动作保护器; TAN一零序电流互感器;EL一照明灯; XS一插座
选择与使用

同一系统中做接地保护的设备都应装漏电断路器
选择与使用

漏电断路器的输出N线不应再和PE线接在一起
选择与使用
三相不平衡负载应选用四极RCD
选择与使用
漏电电流保护装置的确动作选择 1. 手握式用电设备厂15mA 2. 环境恶劣或潮湿场所用电设备厂6~10mA 3. 医疗电器设备6mA 4. 建筑施工工地的确用电设备15~30mA 5. 家用电器回路为30mA 6. 成套开关柜,分配电盘等为本100mA以上 7. 防止电气火灾为300mA
KFM2L系列技术参数
配电用剩余电流断路器反时限断开特性
试验电流 名 称 约定不脱扣电流 约定脱扣电流 整定电流 倍 数 In≤63A 1.05 1.30 ≥1h <1h 约定时间 63A≤In≤800A ≥2h <2h 冷态 热态 起始状态
注:热态是指通以约定不脱扣电流到规定时间的状态。
KFM2L系列技术参数
谢谢大家!
接地保护
TN-S接地系统
接地保护
TN-C 接地系统
接地保护
TN-C-S接地系统
接地保护
TT 接地系统
接地保护
IT 接地系统
选择与使用
TN-C 系统中漏电断路器的接线
选择与使用
TN-S系统中漏电断路器的接线
选择与使用
漏电断路器的动作死区
注意事项:
1. 为了防止电流动作型漏电开关RCD的 动作死区造成的触电死亡事故,要求线 路的漏电电流尽量小。 2. 漏电开关RCD只对同时触及一相相线 和地的触电事故有保护作用,如果人同 时触及不同相的两相线或同时触及一相 相线和零线N,此时,人相当于漏电开关 RCD的正常负载。根据基尔霍夫第一定 律:∑I=0,漏电开关RCD不会动作掉闸, 起不到保护作用
电动机保护用剩余电流断路器反时限断开特性
试验电流 名 称 整定电流 倍 数 约定时间 In≤100A 100A≤In≤80 0A 起始状态
约定不脱扣 电流
约定脱扣电 流
1.0
1.2 1.5 7.2 ≤2min 2s<T;T≤10s
冷态
热态 热态 冷态
接地保护
低压系统接地型式以拉丁字母作代号,其意义如下: 第一个字母表示: T-电源端有一点直接接地; I-电源端所有带电部分不接地或有一点通过高阻抗接地。 第二个字母表示: T-电气装置的外露可电导部分直接接地,此接地点在电气 上独立于电源端的接地点; N-电气装置的外露可电导部分与电源端接地点有直接电气 连接。 第三个字母表示: S-中性导体和保护导体是分开的; C-中性导体和保护导体是合一的。
