1.三相笼型异步电动机直接起动控制
三相异步电动机的基本结构
三相鼠笼式异步电动机的结构组成
1、单向直接启动控制
点动 图2-1 单向点动线路图
起动：
闭合QS 按下SB
KM线圈通电
KM 主触头闭合 电动机通电旋转。
停止： 松开SB KM线圈失电 电动机断电停止。
KM 主触头断开
图2-2 连续控制电路
连续 控制
起动： 闭合QS 按下SB 1 KM线圈通电 1 主触头闭合 电动机通电旋转。
常开辅助触头闭合，自保
停止： 按下SB 2
K触头断开
1 KM 辅助触头断开
电路中的保护： （1）短路保护：FU1 FU2 （2）过载保护：FR （3）欠压、失压保护：KM
课后请同学们复习今天所学的几个知识点： 1. 什么是自保？ 2. 电路中常用的保护措施有哪些？
三相异步电动机电气控制课件PPT45页
2、能耗制动控制线路 (3) 异步电动机调速控制系统
1、双速电动机控制线路 2、变频调速系统 (4)电动机的保护环节
2021/91/1、5 短路保护 2、过载保护 3、过电流保护
1
任三务相3 异机步床电控制动线机路电的气基控本环制节
全压启动
2021/9/15
2
任三务相3 异机步床电控制动线机路电的气基控本环制节
任三务相3 异机步床电控制动线机路电的气基控本环制节
三相异步电动机几种典型电气控制
(1)三相异步电动机的起动控制线路
全压启动
1．点动控制线路 2．长动控制线路 3．两地控制线路
降压启动
1.丫-△降压起动控制线路
2.串电阻(电抗器)降压起动控制线路
3.定子串自耦变压器降压启动
正反转控制 (2)三相异步电动机的制动控制线路
2021/9/15
25
任三务相3 异机步床电控制动线机路电的气基控本环制节
2、自动往返控制
SQ 2
SQ 1
(a) 往 返 运 动 图
FR
SB 1
SB 3
KM 1
SQ 1
KM 2 KM 1 SQ 2
SQ 2 SB 2
KM 1 KM 2
KM 2
SQ 1
2021/9/15
(b )
自动往返控制电路
按下正向起动按钮SB1，电动机 正向起动运行，带动工作台向前运 动。当运行到SQ2位置时，挡块压下 SQ2，接触器KMl断电释放，KM2通电 吸合，电动机反向起动运行，使工 作台后退。工作台退到SQl位置时， 挡块压下SQl，KM2断电释放，KM1通 电吸合，电动机又正向起动运行， 工作台又向前进，如此一直循环下 去，直到需要停止时按下SB3，KMl 和KM2线圈同时断电释放，电动机脱 离电源停止转动。
三相异步电动机几种典型电气控制培训教材.pptx
KM1
，电动机停转。 （3）反向起动过程。按下起动按钮SB2，接触
器KM2线圈通电，与SB2并联的KM2的辅助常开触
KM2 KM1
点闭合，以保证KM2线圈持续通电，串联在电动
KM1
机回路中的KM2的主触点持续闭合，电动机连续 反向运转。
FR
SB2 KM2
特别注意KM1和KM2线圈不能同时通电，因 此不能同时按下SBl和SB2，也不能在电动机 正转时按下反转起动按钮，或在电动机反转
三任相务异3 机步床电控动制机线电路的气基控本制环节
串电阻降压起动控制线路动画演示
三任相务异3 机步床电控动制机线电路的气基控本制环节
3.定子串自耦变压器降压启动
➢工作原理：
合上QS→ KM1触点先 将自耦变压器做星形连接， →KM1接通电源→电动机 定子绕组经自耦变压器实 现减压启动→当电动机的 转速接近于额定转速时， →KM1断开而KM2闭合直 接将全电压加在电动机上 →进入全压运行状态。
任三务相3 异机步床电控制动线机路电的气基控本环制节
三相异步电动 机几种典型电
气控制
任三务相3 异机步床电控制动线机路电的气基控本环制节
三相异步电动机几种典型电气控制
(1)三相异步电动机的起动控制线路
全压启动
1．点动控制线路 2．长动控制线路 3．两地控制线路
降压启动
1.丫-△降压起动控制线路 2.串电阻(电抗器)降压起动控制线路 3.定子串自耦变压器降压启动
三任相务异3 机步床电控动制机线电路的气基控本制环节
定子串自耦变压器降压启动动画演示
任三务相3 异机步床电控制动线机路电的气基控本环制节
正反转控制
任三务相3异机步床电控制动线机路电的气基控本环制节
第2章三相异步电动机控制线路模板ppt课件
特 点：
起动按钮的常开触点并联；停止按钮的常闭触点串联。
操作
无论操作哪个启动按钮都可以实现电动机的起动； 操作任意一个停止按钮可以打断自锁电路，使电动机停止运行。
SB1乙
SB1甲
SB2甲
KM
2、工作台前进至终点自动停车； 3、工作台在终点时，启动电机只能反转； 4、工作台后退至原位自动停车； 5、工作台在前进或后退途中均可停车，再 启动后既可进也可退。
实现方法：在生产机械行程的终点和原位安装行程开关
运动过程
按下SB2 工作台正向运行 至终点位置撞开SQ2 电机停车
（反向运行同样分析）
SB2乙
K M
甲地
乙地
SB1甲、SB2甲实现就地控制； SB1乙、SB2乙实现远方控制。
（a）
（b）
多点控制电路
2.2.5 自动循环控制
正程：电动机正转； 逆程：电动机反转。
控制要求：
工作台 B
后退 前进
SQ4 SQ1
床身
工作台 A
SQ2 SQ3
机床工作示意图
1、工作台在原位时，启动电机只能正转；
（1）工作台在原位时： 启动后只能前进，不能后退。 （2）A前进到终点时： 立即后退，退回到原位自动停。
（3）A在途中时： 可停车；再启动时，既可前进也可后退。 （4）A在途中时，若暂时停电，复电时，A不会自行运动。 （5）A在途中若受阻，在一定时间内电机应自行断电而停车。
基本电路的结构特点： 1. 自锁——接触器常开触点与按钮常开触点相并联。 2. 互锁——两个接触器的常闭触点串联在对方线圈的电路
三相异步电动机的电气控制
三相异步电动机的电气控制项目情境创设在各行各业广泛使用的电气设备和生产机械中，其自动控制线路大多以各类电动机或者其他执行电器为被控对象。
根据一定的控制方式用导线把继电器、接触器、按钮、行程开关、保护元件等器件连接起来组成的自动控制线路，通常称作电器控制线路。
其作用是对被控对象实现自动控制，以满足生产工艺的要求和实现生产过程自动化。
三相笼型异步电动机由于结构简单、价格便宜、坚固耐用等优点获得了广泛应用。
在生产实际中，它的应用占到了使用电机的80％以上。
所以本章主要讲解三相笼型异步电动机的控制线路。
三相笼型异步电动机的控制线路大都由继电器、接触器和按钮等有触点的电器组成。
下面介绍基本的控制线路。
一、项目基本技能根据生产机械的工作性质及加工工艺要求，利用各种控制电器的功能，实现对电动机的控制，其控制线路是多种多样的。
然而任何控制线路，包括最复杂的线路都是由一些比较简单的、基本的控制线路所组成的，所以熟悉和掌握基本控制线路是学习、阅读和分析电气控制线路的基础。
常见的基本控制线路的主要任务是承担电动机的供电和断电，另外还担负着电动机的保护任务。
当电动机或电源发生故障时，控制电路应能发出信号或自动切除电源，以避免事故进一步扩大。
任务一电动机的点动与连续运行控制一、电动机的点动控制机械设备中如机床在调整刀架、试车，吊车在定点放落重物时，常常需要电机短时的断续工作，即需要按下按钮，电动机就转动，松开按钮，电动机就停转。
实现这种动作特点的控制就叫点动控制。
如图2-1所示为采用带有灭弧装置的交流接触器的点动控制线路图。
此电路是由刀开关QS，熔断器FU，启动按钮SB，接触器KM及电动机M组成的。
接触器的主触头是串接在主线路中的。
工作原理：合上开关QS，按下启动按钮SB，接触器线圈KM得电，，使衔铁吸合，带动接触器常开主触头闭合，电机运转；当松开启动按钮SB，接触器线圈断电，电机停止转动。
图2-1 点动控制线路二、电动机的自锁连续控制图2-2 自锁连续控制线路在要求电动机启动后能连续运转时，采用点动正转控制就不行，为实现电动机的连续运转，可采用接触器自锁正转控制线路。
三相异步电动机单向运转电气控制工作原理

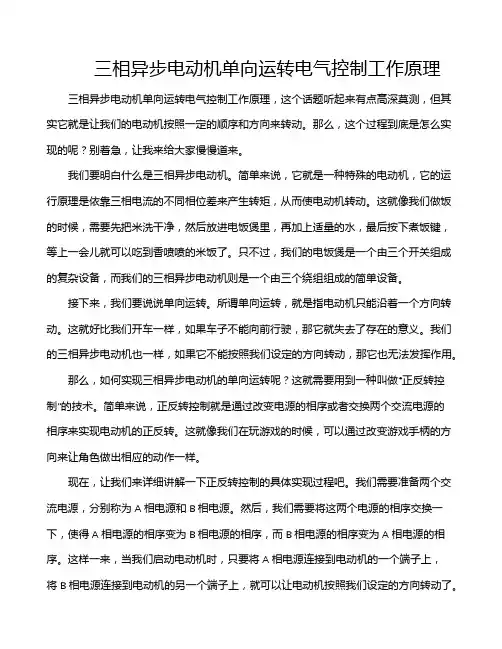

三相异步电动机单向运转电气控制工作原理三相异步电动机单向运转电气控制工作原理，这个话题听起来有点高深莫测，但其实它就是让我们的电动机按照一定的顺序和方向来转动。
