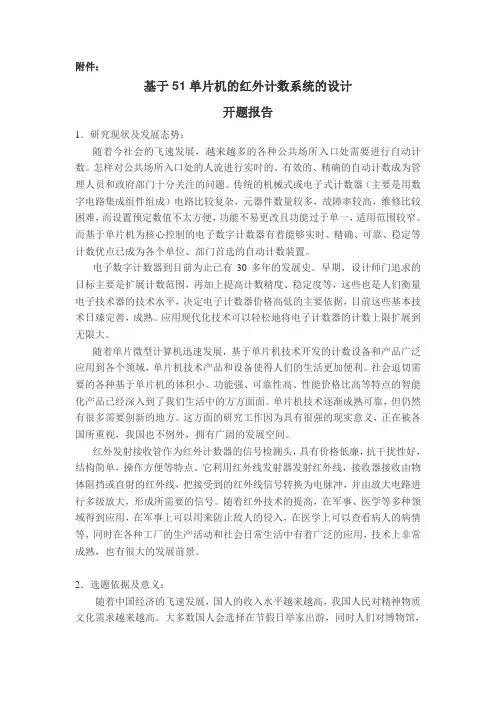

(完整word版)基于51单片机的红外计数系统的设计开题报告
附件：基于51单片机的红外计数系统的设计开题报告1．研究现状及发展态势：随着今社会的飞速发展，越来越多的各种公共场所入口处需要进行自动计数。
怎样对公共场所入口处的人流进行实时的、有效的、精确的自动计数成为管理人员和政府部门十分关注的问题。
传统的机械式或电子式计数器（主要是用数字电路集成组件组成）电路比较复杂，元器件数量较多，故障率较高，维修比较困难，而设置预定数值不太方便，功能不易更改且功能过于单一，适用范围较窄。
而基于单片机为核心控制的电子数字计数器有着能够实时、精确、可靠、稳定等计数优点已成为各个单位、部门首选的自动计数装置。
电子数字计数器到目前为止已有30多年的发展史。
早期，设计师门追求的目标主要是扩展计数范围，再加上提高计数精度、稳定度等，这些也是人们衡量电子技术器的技术水平，决定电子计数器价格高低的主要依据，目前这些基本技术日臻完善，成熟。
应用现代化技术可以轻松地将电子计数器的计数上限扩展到无限大。
随着单片微型计算机迅速发展，基于单片机技术开发的计数设备和产品广泛应用到各个领域，单片机技术产品和设备使得人们的生活更加便利。
社会迫切需要的各种基于单片机的体积小、功能强、可靠性高、性能价格比高等特点的智能化产品已经深入到了我们生活中的方方面面。
单片机技术逐渐成熟可靠，但仍然有很多需要创新的地方。
这方面的研究工作因为具有很强的现实意义，正在被各国所重视，我国也不例外，拥有广阔的发展空间。
红外发射接收管作为红外计数器的信号检测头，具有价格低廉，抗干扰性好，结构简单，操作方便等特点。
它利用红外线发射器发射红外线，接收器接收由物体阻挡或直射的红外线，把接受到的红外线信号转换为电脉冲，并由放大电路进行多级放大，形成所需要的信号。
随着红外技术的提高，在军事、医学等多种领域得到应用，在军事上可以用来防止敌人的侵入，在医学上可以查看病人的病情等，同时在各种工厂的生产活动和社会日常生活中有着广泛的应用，技术上非常成熟，也有很大的发展前景。
基于单片机的红外感应器设计[毕业论文]
![基于单片机的红外感应器设计[毕业论文]](https://img.taocdn.com/s3/m/6b4652ff6c175f0e7dd137bf.png)
基于单片机的红外感应器设计[毕业论文] 支持正版，从我做起，一切是在为了方便大家～知识就是力量～绝密文件，核心资料，拒绝盗版，支持正版，从我做起，一切是在为了方便大家～知识就是力量～绝密文件，核心资料，拒绝盗版，浙江万里学院(2013届)论文题目基于单片机的红外感应器设计(英文) Infrared Sensors Circuit Design based onSingle-chip Microcomputer所在学院电子信息学院专业班级通信工程093 学生姓名学号 09017437 指导教师职称完成日期 2013 年 4 月 27 日摘要传感器是一种能将检测到的信息按一定规律转换成为电信号或其他所需形式的信息输出的检测装置，而红外感应器是现在市面上应用比较广泛的一种感应器，它是一种用红外线作为介质的测量系统，不仅在现代科技，国防和工农业等领域得到了广泛的应用，连在我们日常生活中也常常存在它的身影，比如商场里的感应水龙头，自动干手器，报警器等都用到了红外感应器。
本文就提出了了一个基于单片机的红外感应器，本设计介绍了由51单片机来构成整个设计的主控芯片的红外感应器，该设计除了具备最基本的语音提示外，还可以根据周围的光线的强弱来控制过道的灯，除此之外，还能分辨出客人是进入还是离开。
它可以在一定程度上为人们的生活和工作带来便来。
关键词:传感器;51单片机;红外感应;语音提示;光线强弱AbstractSensor is a an ability to be converted into an electrical signal according to certain rules or other required information in the form output detection device, the infrared sensor is now available in a much wider application as a sensor, It is a measurement system using infrared as a medium, not only in the field of modern science and technology, defense, and industrial and agricultural has been widely used, often its presence even in our daily life, Such as shopping malls in the faucet, automatic hand dryer, alarm are all used in the infrared sensor.This paper proposed a microcontroller-based infrared sensors, the design constitutes the entire design of the controller chips by 51 microcontroller infrared sensors, the design with the most basic voice prompts, you can also according to the surrounding light the strength to control the aisle lights, in addition, but also tell the guests to enter or leave. To a certain extent, it can be for people to live and workwill bring.Key Words: Sensor;51 Single-chip Microcontroller; Infrared Sensor; Voice Prompts;The Intensity of Light目录摘要...................................................................... (4)ABSTRACT................................................................ ................................................... 5 1 引言...................................................................... .................................................... 1 1.1课题的研究背景 ..................................................................... ............................ 1 1.2课题的内容和要求 ..................................................................... ........................ 2 1.3 本课题的研究意义...................................................................... ....................... 2 1.4 设计主要的应用场所...................................................................... ................... 2 2 系统模块分析...................................................................... .................................... 3 2.1 主控芯片51单片机简介...................................................................... ............. 3 2.1.1 51单片机简介...................................................................... ......................... 3 2.1.2 本设计中单片机的分析...................................................................... ......... 3 2.2 语音模块分析...................................................................... ............................... 4 2.2.1 语音芯片简介...................................................................... ......................... 4 2.2.2 语音芯片分类...................................................................... ......................... 4 2.2.3 语音芯片应用范围...................................................................... ................. 5 2.2.4 本设计中语音模块的分析...................................................................... ..... 5 2.3 红外模块分析...................................................................... ............................... 5 2.3.1 红外对管的特征和原理...................................................................... ......... 5 2.3.2 红外对管的分类...................................................................... ..................... 6 2.3.3 本设计中的红外对管分析...................................................................... ..... 6 3 系统硬件设计...................................................................... .................................... 7 3.1 单片机最小系统...................................................................... ........................... 7 3.1.1 复位电路...................................................................... ................................. 7 3.1.2 晶振电路...................................................................... ................................. 8 3.2 光敏感应电路...................................................................... ............................... 8 3.3 语音芯片模块电路...................................................................... ....................... 8 3.4 继电器电路...................................................................... ................................... 9 3.5 红外感应模块电路...................................................................... ....................... 9 3.6 滤波电路...................................................................... ..................................... 10 4 系统软件设计...................................................................... .................................. 11 4.1 程序生成环境...................................................................... ..............................11 4.1.1 Keil uVision2简介 ..................................................................... ................. 11 4.1.2程序生成步骤...................................................................... ........................ 11 4.2 系统流程图...................................................................... ................................. 13 4.2.1 进门流程图...................................................................... ........................... 13 4.2.1 出门流程图...................................................................... ........................... 13 4.3 系统程序分析...................................................................... .. (14)4.3.1 模块初始化程序分析...................................................................... .. (14)4.3.2 消抖程序分析...................................................................... .. (14)4.3.3 语音模块程序分析...................................................................... ............... 15 5 结论...................................................................... .................................................. 18 致谢...................................................................... . (19)参考文献...................................................................... (20)附录1 系统实物图...................................................................... ............................. 21 附录2 系统整体电路图........................................................................................... 22 附录3 毕业设计作品说明书...................................................................... . (23)浙江万里学院本科毕业论文 - 1 -1 引言1.1课题的研究背景人类光凭自己的感觉器官能够获取的信息是有限的，很多信息需要借助外在的一些工具来获取，而传感器就是一种能够将感受到的被测量的信息按一定的规律转变成电信号或者其他信号并且输出的一种检测装置，它可以满足信息的存储、处理、显示、输出、记录和控制等要求，是实现自动检测和自动控制的首要环节。

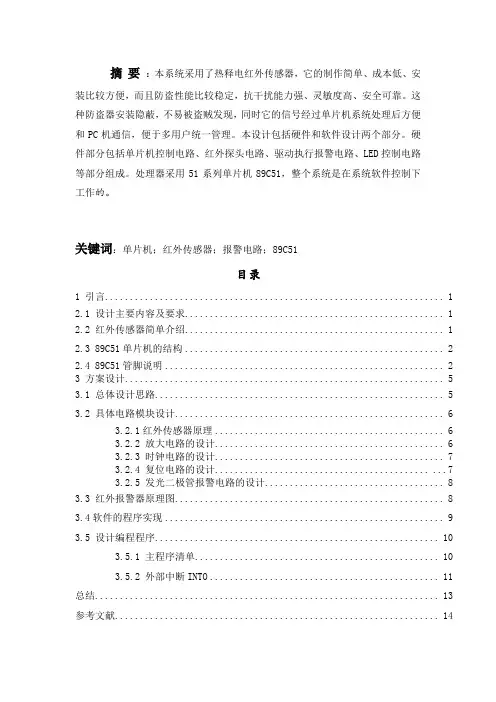

基于单片机的红外传感器设计
摘要：本系统采用了热释电红外传感器，它的制作简单、成本低、安装比较方便，而且防盗性能比较稳定，抗干扰能力强、灵敏度高、安全可靠。
这种防盗器安装隐蔽，不易被盗贼发现，同时它的信号经过单片机系统处理后方便和PC机通信，便于多用户统一管理。
本设计包括硬件和软件设计两个部分。
硬件部分包括单片机控制电路、红外探头电路、驱动执行报警电路、LED控制电路等部分组成。
处理器采用51系列单片机89C51，整个系统是在系统软件控制下工作的。
关键词：单片机；红外传感器；报警电路；89C51目录1 引言 (1)2.1 设计主要内容及要求 (1)2.2 红外传感器简单介绍 (1)2.3 89C51单片机的结构 (2)2.4 89C51管脚说明 (2)3 方案设计 (5)3.1 总体设计思路 (5)3.2 具体电路模块设计 (6)3.2.1红外传感器原理 (6)3.2.2 放大电路的设计 (6)3.2.3 时钟电路的设计 (7)3.2.4 复位电路的设计........................................... (7)3.2.5 发光二极管报警电路的设计 (8)3.3 红外报警器原理图 (8)3.4软件的程序实现 (9)3.5 设计编程程序 (10)3.5.1 主程序清单 (10)3.5.2 外部中断INTO (11)总结 (13)参考文献 (14)1.引言随着社会的不断进步和科学技术、经济的不断发展，人们生活水平得到很大的提高，对私有财产的保护意识在不断的增强，因而对防盗措施提出了新的要求。
本设计就是为了满足现代住宅防盗的需要而设计的家庭式电子防盗系统。
就目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器，但这几种比较常见的报警器都存在一些缺点。
而本设计中所使用的红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。
光电检测课程设计_基于51单片机计数器
安徽科技学院光电检测课程设计报告课题名称：反射式光电检测电路姓名：汤智专业：电子科学与技术指导教师：无2014-4-19反射式光电检测电路课程设计摘要：在当今的电子电路设计中，光电传感器被越来越广泛的应用于各种检测电路；人们在日常生活，生产过程中，主要依靠检测技术对信息经获取、筛选和传输，来实现制动控制，自动调节；由于微电子技术，光电半导体技术，光导纤维技术以及光栅技术的发展，使得光电传感器的应用与日俱增。
这种传感器具有结构简单、非接触、高可靠性、高精度、可测参数多、反应快以及结构简单,形式灵活多样等优点，在自动检测技术中得到了广泛应用，它一种是以光电效应为理论基础，由光电材料构成的器件。
所以光电传感器的研究是非常有必要的，本文的研究对象就是反射式光电检测电路设计，本设计利用光电二极管与光敏二极管构成光信号的接收装置，将光信号转化为电信号，再将所得微弱电信号处理为可用电信号，通过双传感器电路实现自动化检测以及计数，从而完成工厂生产中对产品质量的检测以及对合格产品计数。
一、设计思路：随着电子技术自动化的发展，自动检测及控制在生活中运用得越来越广泛，特别是工业上的自动控制系统；本次实验基于对工厂流水线上产品质量检测及产品数量计数而设计的反射式光电检测电路，该电路系统运行稳定，装配简单，价格低廉，精确度高而有很大的应用前景。
二、设计流程及目的1、明确设计题目，确定方案。
对于考虑的方案，经过比较后，确定选择哪个方案。
2、单元电路的设计和元器件的选择，列出元器件清单。
3、画出完整的电路原理图和必要的仿真图，并说明主要工作原理及流程。
4、运用ISIS 7 Professional和Keil uVision4仿真软件测试，并能实现基本的功能，以及思考与探讨一些可扩展的空间。
目的：通过本次光电检测电路的设计，可以使参与成员了解各种光电二极管，光敏二极管的属性及使用方法，以及计算机辅助设计，单片机使用的方法，熟悉电路设计的全过程，提高参与成员的综合设计能力，甚至通过本课程设计的改进可以演化出一系列的电路检测电路，并将其应用到日常的生产与创造中，在这里我们设计检测产品合格的光电检测电路。
基于51单片机的光电传感器转速计设计
#include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned char/*----1602 Part------*/sbit RS = P2^4; //定义端口sbit RW = P2^5;sbit EN = P2^6;#define RS_CLR RS=0#define RS_SET RS=1#define RW_CLR RW=0#define RW_SET RW=1#define EN_CLR EN=0#define EN_SET EN=1#define DataPort P0/*---------ISR Part-----------*/uint timer=0,timer1=0,PWM_timer=0;/*---------KEY Part-----------*/sbit KEY1=P1^0;sbit KEY2=P1^1;sbit KEY3=P1^2;char key1_flag=0,key2_flag=0,key3_flag=0;/*---------MOTOR Part-----------*/sbit PWM=P1^4;int pwm_num=5;char exchange_flag=0; //切换显示 minute or second/*---------REV Part-----------*/sbit REV_flag=P1^5;uint grating=0; //光栅数uchar ge_num=0,shi_num=0,bai_num=0,qian_num=0,tens_num=0,percentile_num=0;/*---------MAIN Part-----------*//*------------------------------------------------ T=tx2+5 uS------------------------------------------------*/ void DelayUs2x(unsigned char t){while(--t);}/*------------------------------------------------ mS延时函数，含有输入参数 unsigned char t，无返回值 unsigned char 是定义无符号字符变量，其值的范围是0~255 这里使用晶振12M，精确延时请使用汇编------------------------------------------------*/ void DelayMs(unsigned char t){while(t--){//大致延时1mSDelayUs2x(245);DelayUs2x(245);}}/*------------------------------------------------判忙函数------------------------------------------------*/ bit LCD_Check_Busy(void){DataPort= 0xFF;RS_CLR;RW_SET;EN_CLR;_nop_();EN_SET;return (bit)(DataPort & 0x80);}/*------------------------------------------------写入命令函数------------------------------------------------*/ void LCD_Write_Com(unsigned char com){// while(LCD_Check_Busy()); //忙则等待DelayMs(5);RS_CLR;RW_CLR;EN_SET;DataPort= com;_nop_();EN_CLR;}/*------------------------------------------------写入数据函数------------------------------------------------*/void LCD_Write_Data(unsigned char Data){//while(LCD_Check_Busy()); //忙则等待DelayMs(5);RS_SET;RW_CLR;EN_SET;DataPort= Data;_nop_();EN_CLR;}/*------------------------------------------------清屏函数------------------------------------------------*/void LCD_Clear(void){LCD_Write_Com(0x01);DelayMs(5);}/*------------------------------------------------写入字符串函数------------------------------------------------*/void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s) {if (y == 0){LCD_Write_Com(0x80 + x);}else{LCD_Write_Com(0xC0 + x);}while (*s){LCD_Write_Data( *s);s ++;}}/*------------------------------------------------写入字符函数------------------------------------------------*/void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data) {if (y == 0){LCD_Write_Com(0x80 + x);}else{LCD_Write_Com(0xC0 + x);}LCD_Write_Data( Data);}/*------------------------------------------------初始化函数------------------------------------------------*/void LCD_Init(void){LCD_Write_Com(0x38); /*显示模式设置*/DelayMs(5);LCD_Write_Com(0x38);DelayMs(5);LCD_Write_Com(0x38);DelayMs(5);LCD_Write_Com(0x38);LCD_Write_Com(0x08); /*显示关闭*/LCD_Write_Com(0x01); /*显示清屏*/LCD_Write_Com(0x06); /*显示光标移动设置*/DelayMs(5);LCD_Write_Com(0x0C); /*显示开及光标设置*/}/*--------------KEY------------------*/void key(){if(!KEY1){DelayMs(10);if(!KEY1){pwm_num++;if(pwm_num>=19) pwm_num=19;while(!KEY1);}}if(!KEY2){DelayMs(10);if(!KEY2){pwm_num--;if(pwm_num<=1) pwm_num=1;while(!KEY2);}}if(!KEY3){DelayMs(5);if(!KEY3){exchange_flag=!exchange_flag;while(!KEY3);}}}/*-------------REV--------------*/unsigned char Trg;unsigned char Cont;void REVRead(){unsigned char ReadData = REV_flag^0xff; // 1Trg = ReadData & (ReadData ^ Cont); // 2Cont = ReadData; // 3 if(Trg==0x01){grating++; //记录光栅数目}}/*--------------ISR------------------*/ void ISR_init(){TMOD=0x01;TH0=(65536-1000)/256; //1msTL0=(65536-1000)%256;EA=1;ET0=1;TR0=1;}void T0_ISR()interrupt 1{TH0=(65536-1000)/256; //1msTL0=(65536-1000)%256;PWM_timer++;timer++;REVRead();if(PWM_timer==0){PWM = 1;}if(PWM_timer==pwm_num){PWM = 0;}if(PWM_timer==20){PWM = 1;PWM_timer =0;}if(timer==1) //1ms 扫描一次{timer1++;timer=0;}if(timer1==1000) //1000ms 计算一次光栅数量{if(exchange_flag==0){ge_num=grating/20%10; //20 plus per revshi_num=grating/20%1000/100 ;bai_num=grating/20%1000/100;qian_num=grating/20%10000/1000;tens_num=grating%20/10; //十分位percentile_num=grating%20%10; //百分位 }if(exchange_flag==1){grating=grating*60; //REV per secondge_num=grating/20%10; //20 plus per revshi_num=grating/20%1000/100 ;bai_num=grating/20%1000/100;qian_num=grating/20%10000/1000;tens_num=grating%20/10; //十分位percentile_num=grating%20%10; //百分位 }grating=0;timer1=0;}}/*------------------------------------------------主函数------------------------------------------------*/void main(void){ISR_init();LCD_Init();PWM = 0;LCD_Write_String(0,0,"THE REV IS:");while (1){//LCD_Clear();key();if(exchange_flag==0){LCD_Write_Char(1,1,qian_num+0x30);LCD_Write_Char(2,1,bai_num+0x30);LCD_Write_Char(3,1,shi_num+0x30);LCD_Write_Char(4,1,ge_num+0x30);LCD_Write_Char(5,1,'.');LCD_Write_Char(6,1,tens_num+0x30);LCD_Write_Char(7,1,percentile_num+0x30);LCD_Write_String(9,1,"rad/sec");}if(exchange_flag==1){LCD_Write_Char(1,1,qian_num+0x30);LCD_Write_Char(2,1,bai_num+0x30);LCD_Write_Char(3,1,shi_num+0x30);LCD_Write_Char(4,1,ge_num+0x30);LCD_Write_Char(5,1,'.');LCD_Write_Char(6,1,tens_num+0x30);LCD_Write_Char(7,1,percentile_num+0x30);LCD_Write_String(9,1,"rad/min");}}}。
基于51单片机红外测温的设计
基于51单⽚机红外测温的设计前⾔体温是⼈体⽣命活动的基本特征，也是观察⼈体机能是否正常的重要标志之⼀。
⽬前，⼈们使⽤最⼴泛的⽔银体温计是根据⽔银等随温度升降的热胀冷缩的性质，通过读取刻度值来判断温度值，它有诸多的缺陷：传统温度计在使⽤时要和被测量者接触，⽽且往往要等待较长的时间，以让其充分受热，当测量结束后还要将⽔银重新甩⼊⽔银泡中，由于⽔银泡是由很薄的玻璃制成的，极易破碎，⽽且其中的⽔银蒸汽对⼈体有极强的毒害作⽤，因此普通的温度计有⾮常严重的安全隐患。
红外测温为测量⼈体温度提供了快速，⾮接触测量⼿段，可⼴泛，有效的⽤于密集⼈群的体温测量。
⽽且可以以数字的⽅式显⽰出测量结果，使测量过程变得直观，⽽且耗时短，往往在⼏秒钟之内就能测得结果，⽽且寿命长，是较为理想的测温仪器。
红外测温的设计，其内容包含了电⼦技术，检测技术，单⽚机等多⽅⾯的内容，红外测温技术是⼀门很实⽤和前沿的技术，做此课题，有利于理论联系实际，更好的掌握这⼀⽅⾯的知识体系，是对学习内容的升华，特别是对单⽚机控制技术知识的深⼊理解，对于⾃⾝综合素质与⼯程能⼒的培养也有重要意义。
⽬录⼀．概述 (1)1.红外测温概况 (1)1.1红外测温的基础理论 (1)1.2红外测温的特点 (1)1.3设计的⽬的和意义 (2)⼆．设计的整体思路和框架 (2)2.1总体设计 (2)2.2系统总体结构框图 (3)三．AT89S52单⽚机简介 (3)四．红外传感器简介 (4)五．显⽰模块简介 (5)六．软硬件调试 (6)6.1 系统硬件调试 (6)6.2 系统软件调试 (6)七．总结 (7)⼋.参考⽂献 (8)⼀．概述1.红外测温概况1.1红外测温的基础理论红外线是电磁波谱的⼀个部分，这⼀波段位于可见光和微波之间，根据普朗克辐射定理，凡是绝对温度⼤于零度的物体都能辐射电磁能，物体的辐射强度与温度表⾯的辐射能⼒有关，辐射的光谱分布也与物体温度密切相关。
在电磁波谱中，我们把⼈眼可直接感知的0.4~0.75微⽶破段称为可见光波段，⽽把波长从0.75⾄1000微⽶的电磁波称为红外波段，红外波段的短波段与可见光红光相邻，长波端与微波相接。
基于C51单片机直流电机测速仪设计
基于C51单⽚机直流电机测速仪设计基于C51单⽚机直流电机测速仪设计摘要：电机的转速是各类电机运⾏过程中的⼀个重要监测量，测速装置在电机调速系统中占有⾮常重要的地位，特别是数字式测速仪在⼯业电机测速⽅⾯有独到的优势。
本⽂介绍了⼀种基于C51单⽚机的光电传感器转速测量系统的设计。
系统采⽤对射式光电传感器产⽣与齿轮相对应的脉冲信号，使⽤AT89C51单⽚机采样脉冲信号并计算每分钟内脉冲信号的数⽬，即电机对应的转速值，最终系统通过LCD实时显⽰电机的转速值。
经过软硬件系统的搭建，分别通过Protues软件系统仿真实验和实际电路搭建检查实验。
仿真实验表明本系统满⾜设计要求，并且结构简单、实⽤。
整个直流电机测速系统在降低测速仪成本，提⾼测速稳定性及可靠性等⽅⾯有⼀定的应⽤价值。
关键词：转速测量；光电传感器；单⽚机Based On C51 SCM Single DC Motor Speedometer DesignABSTRACT：Motor speed is all kinds of motor operation is an important process to monitor the amount of speed measuring device in the motor control system occupies a very important position, Especially the digital speedometer in the industrial motor speed has unique advantage. This paper describes a photoelectric sensor 51 SCM-based speed measurement system design. System uses a beam photoelectric sensor generates a pulse signal corresponding to the gear, the use of a sampling pulse signal AT89C51 SCM and calculating the pulse per minute, the number of signals that the speed of the motor corresponding to the value of the final system time through the LCD display the motor speed value.After a hardware and software system structures, respectively, through Protues software system to build the actual circuit simulation and experimental examination. Simulation results show that the system meets the design requirements, and the structure is simple and practical. DC Motor Speed entire system in reducing speedometer costs, improve reliability, speed stability and a certain application value.Keywords: Speed measurement; Photoelectric; Single chip micyoco⽬录1 绪论 (1)1.1 数字式转速测量系统的发展背景 (1)1.2 转速测量在国民经济中的应⽤ (1)1.3主要研究内容 (2)1.4 设计的⽬的和意义 (2)2 转速测量系统的原理 (4)2.1 转速测量原理 (4)2.2 转速测量计算⽅法 (5)3转速测量系统设计⽅案 (7)3.1 直流电机转速测量⽅法 (7)3.2 设计任务及⽅案 (8)4 直流电机测速系统设计 (9)4.1 单⽚机AT89C51介绍 (9)4.2 转速信号采集 (14)4.2 转速信号处理电路设计 (16)4.4 最⼩系统的设计 (17)4.4.1复位电路 (17)4.4.2 晶振电路 (20)4.5 显⽰部分设计 (20)5 直流测速系统仿真 (24)5.1 直流测速系统仿真 (24)5.1.1单⽚机最⼩系统仿真 (25)5.1.2 数码管显⽰仿真 (25)5.2 主程序流程设计 (26)5.2.1 主程序流程设计 (26)5.2.2 定时器的初始化 (27)5.3 实际电路实验 (28)参考⽂献 (30)致谢 (31)1 绪论1.1 数字式转速测量系统的发展背景在现代⼯业⾃动化⾼度发展的时期，⼏乎所有的⼯业设备都离不开旋转设备，形形⾊⾊的电机在不同领域发挥着很重要的作⽤。
基于红外光电传感器的检测电路设计
在本次设计中，我做了下列的工作：一是如何选择使用红外光电传感器；二是如何设 计传感器的检测电路，三是如何设计单片机的接口电路以及数码管的显示电路；四是如何 编写实现显示电机速度的程序。
In this paper, infrared photoelectric sensor transmit and receive signals pulse, using SCM Butt received the signal processing and control of the digital display, to detect the speed of motor, the speed at the same time as the motor of change, can be detected at any time Motor speed.
关键词：AT89S51 单片机，红外光电传感器，定时计数器，电机转速
1
南京林业大学毕业论文
ABSTRACT
Infrared technology development up to now, as we have known that this technology has in modern science and technology, national defense, and industrial and agricultural areas such as access to a wide range of applications. In measurements, the traditional method is more complicated gun, then with the development of sensor and the extensive application of SCM, the new gun methods are increasingly being used in physics experiments and industrial production, photoelectric Speed Measurement For the use of infrared technology in a typical application.
基于AT89C51单片机的应用光电传感器测量转速的电路设计
应用光电传感器测量转速的电路设计 简述：本次设计应用了AT89C51单片机，采用光电传感器测量电机转速的方法，其中硬件系统包括脉冲信号的产生模块、脉冲信号的处理模块和转速的显示模块三个模块，采用C 语言编程，结果表明该方法具有简单、精度高、稳定性好的优点。
关键词：转速测量 单片机 光电传感器 脉冲信号 一、 概述 在工程实践中，经常会遇到各种需要测量转速的场合，例如在发动机、电动机、卷扬机、机床主轴等旋转设备的试验、运转和控制中，常需要分时或连续测量和显示其转速及瞬时转速。
目前国内外测量电机转速的方法有很多，按照不同的理论方法，先后产生过模拟测速法(如离心式转速表、用电机转矩或者电机电枢电动势计算所得)、同步测速法(如机械式或闪光式频闪测速仪)以及计数测速法。
计数测速法又可分为机械式定时计数法和电子式定时计数法。
其中应用最广的是光电式，光电式测系统具有低惯性、低噪声、高分辨率和高精度的优点。
加之激光光源、光栅、光学码盘、CCD 器件、光导纤维等的相继出现和成功应用，使得光电传感器在检测和控制领域得到了广泛的应用。
而采用光电传感器的电机转速测量系统测量准确度高、采样速度快、测量范围宽和测量精度与被测转速无关等优点，具有广阔的应用前景。
这次设计的内容包含了多个方面，从脉冲信号的产生模块、脉冲信号的处理模块和转速的显示模块三个模块入手，全面锻炼了我们信号采集，处理和分析的工作能力。
二、 选用器材AT89C51单片机，4位数码管，9013三极管4个，9014三极管一个，按钮一个，12M 晶振1个，30pF 电容3个，180、3.3K 、4.7K 、20K 、10K 欧电阻各1个，马达1个，光电门一个。
三、转速测量系统的原理…………………………装………………………………订………………………………线………………………………………………………………1、转速测量方法转速是指作圆周运动的物体在单位时间内所转过的圈数，其大小及变化往往意味着机器设备运转的正常与否，因此，转速测量一直是工业领域的一个重要问题。
基于51单片机的红外遥控设计-毕业设计论文
摘要很多电器都采用红外遥控,那么红外遥控的工作原理是什么呢?本文将介绍其原理和设计方法。
红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。
常用的红外遥控系统一般分发射和接收两个部分。
红外遥控常用的载波频率为38kHz，这是由发射端所使用的455kHz晶振来决定的，在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。
也有一些遥控系统采用36kHz、40kHz、56kHz等，一般由发射端晶振的振荡频率来决定。
接收端的输出状态大致可分为脉冲、电平、自锁、互锁、数据五种形式。
“脉冲”输出是当按发射端按键时，接收端对应输出端输出一个“有效脉冲”，宽度一般在100ms左右。
一般情况下，接收端除了几位数据输出外，还应有一位“数据有效”输出端，以便后级适时地来取数据。
这种输出形式一般用于与单片机或微机接口。
除以上输出形式外，还有“锁存”和“暂存”两种形式。
所谓“锁存”输出是指对发射端每次发的信号，接收端对应输出予以“储存”，直至收到新的信号为止；“暂存”输出与上述介绍的“电平”输出类似。
关键词：80c51单片机、红外发光二极管、晶振目录第一章1、引言 (3)2、设计要求与指标 (3)3、红外遥感发射系统设计 (4)4、红外发射电路设计 (4)5、调试结果及分析 (9)6、结论 (10)第二章1、引言 (10)2、设计要求与指标 (11)3、红外遥控系统设计 (11)4、系统功能实现方法 (15)5、红外接收电路 (16)6、软件设计 (17)7、调试结果及分析 (18)8、结论 (19)参考文献附录绪论人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。
其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。
比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。
红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。
基于51单片机的红外反射式光电传感器测速机的简易设计
基于51单片机的红外反射式光电传感器测速机的简易设计——基于红外反射式的测速机引言在工程实践中,经常会遇到各种需要测量转速的场合。
转速是电动机极为重要的一个状态参数,在很多运动系统的测控中,都需要对电机的转速进行测量,不论是直流调速系统还是交流调速系统,只有转速的高精度检测才能得到高精度的控制系统。
迄今为止,测速可分为两类:模拟电路测速和数字电路测速。
随着微电子技术的发展,计算机技术的广泛应用,出现了以计算机为核心的数字测速装置。
这样的速度测量装置测量范围宽、工作方式灵活多变、适应面广,具有普通数字测速装置不可比拟的快速性、精确性和优越性。
一:设计思路用一个红外发光二极管和一个接受红外光的二极管组成一套光电管。
当检测到物表面为黑色时，反射光很弱，接收端检测到的光线可以忽略，使接收端呈现一种状态，例如开关管截止;当被检测物表面为白色时，反射光强烈，发射端发射的红外线被接收端全部接收，使接收端呈现另一种相反的状态，例如开关管开通。
这两种相反的状态表现在电路中，就是高低电平组成的脉冲信号。
由此，我想到用一个比较器来比较两种接受到的信号，从而输出“0”“1”两种高低电平，并把两种信号传给单片机进行统计，然后利用设定算法进行计算，最后通过数码显示管显示计算结果。
二:所需模块本测速系统共有两个模块构成，一个为光电传感器部分，用于接收光信号并转换为电信号，即高低电平信号;另一个为单片机部分，用于接收高低电平信号并通过内部计算，然后再通过数码显示管显示测出的结果。
(一) 光电传感器部分(1)LM339工作原理及管脚图:LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端中的一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
当用作比较两个电压时，任意一个输入端加一个固定电压做参考电压(也称为门限电平，它可选择LM339输入共模范围的任何一点)，另一端加一个待比较的信号电压，当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电传感器引言在工程实践中,经常会遇到各种需要测量转速的场合。
转速是电动机极为重要的一个状态参数,在很多运动系统的测控中,都需要对电机的转速进行测量,不论是直流调速系统还是交流调速系统,只有转速的高精度检测才能得到高精度的控制系统。
迄今为止,测速可分为两类:模拟电路测速和数字电路测速。
随着微电子技术的发展,计算机技术的广泛应用,出现了以计算机为核心的数字测速装置。
这样的速度测量装置测量范围宽、工作方式灵活多变、适应面广,具有普通数字测速装置不可比拟的快速性、精确性和优越性。
一：设计思路用一个红外发光二极管和一个接受红外光的二极管组成一套光电管。
当检测到物表面为黑色时，反射光很弱，接收端检测到的光线可以忽略，使接收端呈现一种状态，例如开关管截止；当被检测物表面为白色时，反射光强烈，发射端发射的红外线被接收端全部接收，使接收端呈现另一种相反的状态，例如开关管开通。
这两种相反的状态表现在电路中，就是高低电平组成的脉冲信号。
由此，我想到用一个比较器来比较两种接受到的信号，从而输出“0”“1”两种高低电平，并把两种信号传给单片机进行统计，然后利用设定算法进行计算，最后通过数码显示管显示计算结果。
二：所需模块本测速系统共有两个模块构成，一个为光电传感器部分，用于接收光信号并转换为电信号，即高低电平信号；另一个为单片机部分，用于接收高低电平信号并通过内部计算，然后再通过数码显示管显示测出的结果。
（一）光电传感器部分（1）LM339工作原理及管脚图：LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端中的一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
当用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压，当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接高电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。
LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
下图（1a）给出了一个LM399的基本单限比较器。
输入信号Uin为待比较电压，把它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。
当输。
图（1b）为其传输特性。
图（1c）为LM339入电压Uin>Ur时，输出为高电平UOH的管脚图。
（c）图（1）LM339工作原理图及管脚图（2）整体连线图：如下图（2）所示：图（2） 比较型光电传感器整体电路图在上图中， LED 灯相当于一个红外线发射管，JP1是红外线接收管，接收光强在上面转换成电流，在R 上成为电压信号。
当光线照射到白色面上时，光线反射强烈，光线照射到黑色面上时，光线反射较弱。
因此当光照在不同颜色面上时，阻值会发生明显的变化。
将阻值的变化值与RA1的标准值进行比较，就可以从LM339输出逻辑电平给单片机。
（二） 单片机部分（1）单片机外部连线图：如下图（3）所示ALE WR RD RXD TXD INT0EA/VP 31X119X218RESET 9RD 17WR16INT012INT113T014T115P101P112P123P134P145P156P167P178P0039P0138P0237P0336P0435P0534P0633P0732P2021P2122P2223P2324P2425P2526P2627P2728PSEN29ALE/P 30TXD 11RXD 10VCC 40GND 20U189C52PSENP10P11P12P13P14P15P16P17T0T1INT1P00P01P02P03P04P05P06P07P 00P 01P 02P 03P 04P 05P 06P 07P20P21P22P23P24P25P26P27P 20P 21P 22P 23a b f c g deDPY 117421105a b c d e fg 3d p d pab fc g ded pab fc g ded pa b f c g ded p C 06C 28C 39C 412LED DPY 4-LED12345678161514131211109R 1K P 00P 01P 02P 03P 04P 05P 06P 075V图（3）单片机连线图在上接线图中，可在数码管与单片机之间接上一个分压电阻，起到保护作用。
单片机型号选89C51或89C52都行。
在试验板上把图（1）中的2管脚（逻辑电平输出管脚）和图（2）中的12管脚（中断输入管脚）连接，即可构成整个测速系统。
（2）单片机内部主程序流程图主程序是控制单片机系统按照预定的操作方式运转,它完成人机对话和各种控制功能,是单片机系统程序的框架。
主程序的主要任务是完成系统自检、初始化、处理键盘命令等功能。
在本实验中，未涉及到键盘命令。
本系统的主程序流程如下图（4）所示。
图（4）主程序流程图图（5）外部中断0 中断程序流程图在该测速系统的程序中,主程序执行的过程中共执行了3 个中断程序,即外部中断0 中断、外部脉冲计数0 中断和定时器1 中断。
图（5）所示为外部中断0 中断程序流程图。
外部中断0 中断程序主要用于测速起始。
当测速开始时,执行外部中断0 中断,外部脉冲计数加1，并判断T0、T1 是否开启，若没有开启则开启，再判断1S 定时到了没有，若1S 定时到计算转速，并关INT0、T0、T1 软件清零。
图（6）为T0 中断程序流程图。
T0 对内部时钟脉冲计数， T0 为8 位定时器，1S 定时的内部时钟脉冲超过了T0 上限，故采用软件延时计数。
图（7）为T1 中断程序流程图，T1 定时1S, 当一秒定时到，则置位标志位。
图（6）T0 中断程序流程图图（7）T1 中断程序流程图三：测速原理首先，选一小型直流电机，在其轴上固定一张圆形硬纸片，以此来代替被测物。
其次把此圆形纸片平均分成6等分，并把其中的三块涂黑（具体见实物）。
再次，用光电管正对圆形纸片。
最后，启动整个系统就可以进行测速了。
因为当红外线照到面黑色时，反射光很弱，接收端检测到的光线可以忽略，当照到白色面时，反射光强烈，发射端发射的红外线几乎被接收端全部接收，因此，检测到的信号经过比较电路输出后，会给单片机输入高低两种电平。
所以，在编程中，假定在1S时间内共检测到n个低电平信号，那么此电机的转速为。
四：整体电路图及实物图见附一图所示。
五：所需器件名称型号个数价格51单片机STC89C51RC 1件9元光电管1套5元四电压比较器LM339 1件 1.5元四位数码显示管12管脚1件5元1/4电阻0.47K,1K,3.3K,10K, 各10个（备用）0.8元电位器103（10K）2个1元瓷片电容22PF,104（100nF）各10个（备用）2元万用版1块3元电池盒1个1元PIC座20,40脚（2+1）个1元排针40PIN 2排1元晶振12M 1个1元复位开关1个0.1元LED灯5个0.5元共计：31.9元六：总结本设计的光电传感器测速机能够快速检测到电机横截面上的黑白相间的面，并通过单片机编写测速程序，用数码管显示。
但本设计的测速系统的整体性能只能满足一般小型电机和一些要求不高的测速，并且在其测速时，还需要在被测物上安装一个黑白相间的圆盘，这对某些被测物体来说是不太好实现的，即其是存在一定的局限性的。
除此之外，其精确度也不尽完美。
但整体来说，此测速系统还是具有可行性的。
当我们需要知道某电机的转速而又缺少测速装置时，就可以用此套系统来进行测速。
它的简单性，方便性和快捷性也是某些测速装置不可比拟的。
至于其缺点，由于设计者水平目前有限，暂不能完美解决，只待以后对此方面有较多理解后在解决，同时也希望对此精通的师生给予指点，从而进行改进测速方法，提高整个系统的测速性能。
附一：整体电路图附二：程序源代码#include<reg52.h>#define uint unsigned intuint temp,qian,bai,shi,ge,aa,n;sbit dula=P0;sbit wela=P1;sbit zd=P3^2;uint codetable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void display(uint qian,uint bai,uint shi,uint ge);void delay (uint z);void init();void main(){EA=1;//开总中断EX0=1;//开外部中断0init();//初始化子程序while(1){display(qian,bai,shi,ge);}}void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void display(uint qian,uint bai,uint shi,uint ge) {P0=table[qian];P1=0xf7;delay(1);P0=table[bai];P1=0xfb;delay(1);P0=table[shi];P1=0xfd;delay(1);P0=table[ge];P1=0xfe;delay(1);}void exter0() interrupt 0{n++;while(zd==0);}void init(){wela=0;dula=0;temp=0;TMOD=0x01;TCON|=0X04;TH0=(65536-50000)/256;TL0=(65536-50000)%256;EA=1;ET0=1;TR0=1;}timer0() interrupt 1 {TH0=(65536-50000)/256;TL0=(65536-50000)%256;aa++;if(aa==20){aa=0;temp=20*n;n = 0;qian=temp/1000;bai=temp%1000/100;shi=temp%100/10;ge=temp%10;}}。
