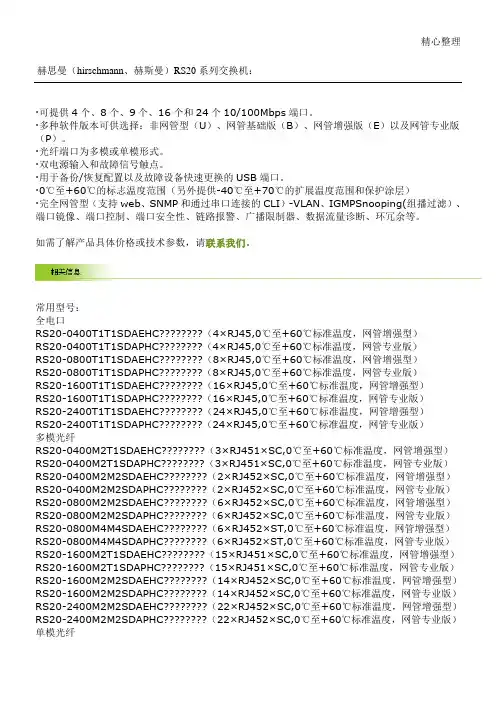

精心整理赫思曼(hirschmann 、赫斯曼)RS20系列交换机:·可提供4个、8个、9个、16个和24个10/100Mbps 端口。
·多种软件版本可供选择:非网管型(U )、网管基础版(B )、网管增强版(E )以及网管专业版(P )。
·光纤端口为多模或单模形式。
·双电源输入和故障信号触点。
·用于备份/恢复配置以及故障设备快速更换的USB 端口。
·0℃至+60℃的标志温度范围(另外提供-40℃至+70℃的扩展温度范围和保护涂层)·、全电口多模光纤 RS20-0800M2M2SDAPHC????????(6×RJ452×SC,0℃至+60℃标准温度,网管专业版) RS20-0800M4M4SDAEHC????????(6×RJ452×ST,0℃至+60℃标准温度,网管增强型) RS20-0800M4M4SDAPHC????????(6×RJ452×ST,0℃至+60℃标准温度,网管专业版) RS20-1600M2T1SDAEHC????????(15×RJ451×SC,0℃至+60℃标准温度,网管增强型) RS20-1600M2T1SDAPHC????????(15×RJ451×SC,0℃至+60℃标准温度,网管专业版) RS20-1600M2M2SDAEHC????????(14×RJ452×SC,0℃至+60℃标准温度,网管增强型) RS20-1600M2M2SDAPHC????????(14×RJ452×SC,0℃至+60℃标准温度,网管专业版) RS20-2400M2M2SDAEHC????????(22×RJ452×SC,0℃至+60℃标准温度,网管增强型) RS20-2400M2M2SDAPHC????????(22×RJ452×SC,0℃至+60℃标准温度,网管专业版) 单模光纤RS20-0400S2T1SDAEHC????????(3×RJ451×SC,0℃至+60℃标准温度,网管增强型)RS20-0400S2T1SDAPHC????????(3×RJ451×SC,0℃至+60℃标准温度,网管专业版)RS20-0400S2S2SDAEHC????????(2×RJ452×SC,0℃至+60℃标准温度,网管增强型)RS20-0400S2S2SDAPHC????????(2×RJ452×SC,0℃至+60℃标准温度,网管专业版)RS20-0800S2S2SDAEHC????????(6×RJ452×SC,0℃至+60℃标准温度,网管增强型)RS20-0800S2S2SDAPHC????????(6×RJ452×SC,0℃至+60℃标准温度,网管专业版)RS20-1600S2S2SDAEHC????????(14×RJ452×SC,0℃至+60℃标准温度,网管增强型)RS20-1600S2S2SDAPHC????????(14×RJ452×SC,0℃至+60℃标准温度,网管专业版)RS20-2400S2S2SDAEHC????????(22×RJ452×SC,0℃至+60℃标准温度,网管增强型)RS20-2400S2S2SDAPHC????????(22×RJ452×SC,0℃至+60℃标准温度,网管专业版)赫思曼(hirschmann、赫斯曼)MS4128-L2P系列交换机:·4个插槽。
赫斯曼交换机的配置和使用资料

赫斯曼系列交换机配置及使用说明一.M ACH4002系列模块化核心交换机MACH4002 48G-L3P:全千兆模块化工业以太网核心交换机。
设备自带16个千兆端口,其中8个为光、电互换Combo端口。
最多支持4个介质模块,可再扩展出32个千兆端口,最多可达48个千兆端口。
该交换机支持三层路由功能,220V AC冗余供电,0~70℃工作范围。
MACH4002 48+4G-L3P:千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。
最多支持4个介质模块,可再扩展出32个百兆端口,最多可达48个百兆端口和4个千兆端口。
该交换机支持三层路由功能,220V AC冗余供电,0~70℃工作范围。
1.设备的安装和拆卸:MACH4002系列核心交换机:该交换机采用标准的19寸机架式安装方式,4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示,其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方,如下图所示:交换机的背面为基本电源模块安装位置,如下图所示:2.设备的配置:设置IP地址的方法:1.通过超级终端的命令行(需要有专用的线缆:串口转V.24);2.通过HiDiscovery 软件,搜索所有的网络设备,设置其IP地址和子网掩码;3.使用BOOTP和DHCP服务器来设置IP地址。
(本方法不推荐在这里使用); 4.使用自动设置适配器ACA21(USB接口)常用的配置方法:1.通过超级终端的命令行(同上);2.通过WEB界面(需要IE5.5以上,并且要装有JA V A 1.3以上),在IE地址栏里输入交换机的IP地址,即可访问设置界面。
每次更改设置需要点击“SET”按键,并选择保存; 3. 使用网管软件HiVision进行配置,每次的修改同样需要进行SET和保存。
赫斯曼交换机简介

黄色-环网管理生效,环网断开
熄灭-环网管理关闭 闪烁-错误的环网配置
MS20-1600交换机LED状态显示
显示LED通常位于L/D状态,按住Select键2秒可在各状态间进行 切换
Select无操作20秒,显示LED恢复L/D状态
各状态LED为绿色分别代表正在检查端口LED的相应状态
L/D:
FDX:
直流接线
交流接线
缺省时,如下情况2、5接线柱输出故障信息 至少一路电压低于9.6V
内部电压问题造成的故障
至少一个端口连接状态异常 环网断开与恢复
RS交换机LED状态显示
P-电源LED: 绿色-供电正常 黄色-单路电源供电 熄灭-电压过低 FAULT-故障LED: 红色-信号触点有输出 熄灭-信号触点无输出 RM-冗余状态LED:
•
MACH 3002 基板
• • • • •
每个基板支持4个介质模块或路由模块 支持热插拔 支持冗余SNMP管理代理(独立IP地址) 本地 V.24管理接口;支持 PPP协议 带有复位(Reset)键
MACH 3002 介质模块 每个模块最多8个端口,非热插拔
M-FAST 8TP-RJ 双绞线快速以太网模块 (10/100) 8 端口,半双工/全OpenRail系列交换机
RS交换机外观
RS20-0400
RS20-0800
RS20-1600
RS20-2400
RS30-0802
RS30-1602
RS30-2402
RS20-0800在我厂的使用
平整分卷机组使用
1、机房(IP地址:192.168.1.120) 2、平整操作室(IP地址:192.168.1.121) 3、平整电气室(IP地址:192.168.1.122) RS20-0800
赫斯曼交换机型号说明书

赫思曼(hirschmann、赫斯曼)RS20系列交换机:·可提供4个、8个、9个、16个和24个10/100Mbps端口。
·多种软件版本可供选择:非网管型(U)、网管基础版(B)、网管增强版(E)以及网管专业版(P)。
·光纤端口为多模或单模形式。
·双电源输入和故障信号触点。
·用于备份/恢复配置以及故障设备快速更换的USB端口。
·0℃至+60℃的标志温度范围(另外提供-40℃至+70℃的扩展温度范围和保护涂层)·完全网管型(支持web、SNMP和通过串口连接的CLI)-VLAN、IGMP Snooping(组播过滤)、端口镜像、端口控制、端口安全性、链路报警、广播限制器、数据流量诊断、环冗余等。
如需了解产品具体价格或技术参数,请联系我们。
常用型号:全电口RS20-0400T1T1SDAEHC (4×RJ45,0℃至+60℃标准温度,网管增强型)RS20-0400T1T1SDAPHC (4×RJ45,0℃至+60℃标准温度,网管专业版)RS20-0800T1T1SDAEHC (8×RJ45,0℃至+60℃标准温度,网管增强型)RS20-0800T1T1SDAPHC (8×RJ45,0℃至+60℃标准温度,网管专业版)RS20-1600T1T1SDAEHC (16×RJ45,0℃至+60℃标准温度,网管增强型)RS20-1600T1T1SDAPHC (16×RJ45,0℃至+60℃标准温度,网管专业版)RS20-2400T1T1SDAEHC (24×RJ45,0℃至+60℃标准温度,网管增强型)RS20-2400T1T1SDAPHC (24×RJ45,0℃至+60℃标准温度,网管专业版)多模光纤RS20-0400M2T1SDAEHC (3×RJ45 1×SC,0℃至+60℃标准温度,网管增强型)RS20-0400M2T1SDAPHC (3×RJ45 1×SC,0℃至+60℃标准温度,网管专业版)RS20-0400M2M2SDAEHC (2×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-0400M2M2SDAPHC (2×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)RS20-0800M2M2SDAEHC (6×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-0800M2M2SDAPHC (6×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)RS20-0800M4M4SDAEHC (6×RJ45 2×ST,0℃至+60℃标准温度,网管增强型)RS20-0800M4M4SDAPHC (6×RJ45 2×ST,0℃至+60℃标准温度,网管专业版)RS20-1600M2T1SDAEHC (15×RJ45 1×SC,0℃至+60℃标准温度,网管增强型)RS20-1600M2T1SDAPHC (15×RJ45 1×SC,0℃至+60℃标准温度,网管专业版)RS20-1600M2M2SDAEHC (14×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-1600M2M2SDAPHC (14×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)RS20-2400M2M2SDAEHC (22×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-2400M2M2SDAPHC (22×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)单模光纤RS20-0400S2T1SDAEHC (3×RJ45 1×SC,0℃至+60℃标准温度,网管增强型)RS20-0400S2T1SDAPHC (3×RJ45 1×SC,0℃至+60℃标准温度,网管专业版)RS20-0400S2S2SDAEHC (2×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-0400S2S2SDAPHC (2×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)RS20-0800S2S2SDAEHC (6×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-0800S2S2SDAPHC (6×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)RS20-1600S2S2SDAEHC (14×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-1600S2S2SDAPHC (14×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)RS20-2400S2S2SDAEHC (22×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-2400S2S2SDAPHC (22×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)赫思曼(hirschmann、赫斯曼)MS4128-L2P系列交换机:·4个100Mbps插槽形式。
HIRSCHMANN交换机说明书(中文)

POWER MICE 工业交换机说明书工业以太网模块式通讯设备说明和操作手册1、硬件:1、1 交换机基本型号:1、1、1 MICE 2000 MS2108-21、1、2 MICE 3000 MS3124-41、1、3 MICE 4000 MS-4128-51、2 POWER MICE 具体型号参数参考原英文说明书第四页。
1、3模块扩展MB-2T允许给MICE MS3124-4和MICE MS4128-5这两种交换机增加两个扩展槽。
1、4 SFP模块SFP模块是光纤通讯传输模块。
MM4-4TX/SFP有一个FO端口,四个TP接口,四个SFP模块插槽。
SFP模块负责协调TP接口的通讯。
POWER MICE 控制显示单元、接口说明:图一:2、功能说明POWER MICE 提供的终端接口可以与LAN 网络连接,可以连接到单个的设备,也可以连接到相对完善的网络。
2、1交换机框架的功能保存和转寄多地址兼容识别地址静态地址输入RSTP优先权设置标记符定义(IEEE802.1Q)数据流量控制通讯端口监视2、2 TP/TX接口的专用功能连接控制:自动极性交换自动操作模式选择自动端口设置2、3 FO接口的专用功能连接控制:2、4 热备用功能2、5 安全2、6 AUI收发器专用功能2、7 更多的功能和技术参数2、7、1 诊断在复位时有硬件自检功能,在启动过程中内部有看门狗监视功能。
2、7、2 复位下列行为可以使MICE交换机复位:管理操作输入电压下降到允许极限看门狗动作内部时钟故障复位以后将运行下面的程序:自检初始化2、8 显示单元提供正常的工作电压以后,软件开始启动,MICE 将完成自检,处理过程中LED灯将闪烁,处理过程将持续60秒。
2、8、1 设备状态指示:P---电源指示(绿色),亮,表示正常,不亮,表示电压低;P1---电源1(绿色),亮,表示电源1正常,不亮,表示电源1低于18V;P2---电源2(绿色),亮,表示电源2正常,不亮,表示电源2低于18V;2、8、2 MICE MS2108-2和MS3124-4:故障---故障指示(红灯)红灯亮,表示信号开路或者连接错误;不亮,表示正常。
Hirschmann RS20交换机配置说明_090420

云南小湾水电站工程通风空调计算机监控系统名称: 赫斯曼RS20交换机说明书代号: WTH-XWTF-02昆明威士科技有限公司2009年3月云南小湾水电站工程通风空调计算机监控系统名称: 赫斯曼RS20交换机说明书代号: WTH-XWTF-02编制:董家瑞校对:苏为斌审定:余兴林批准:张占军昆明威士科技有限公司2009年3月安全须知本安全须知包括在安装、运行和维护电气控制系统(单元)时必须遵循的安全规范。
安全须知说明分为两部分:警告和注意。
警告部分用于说明在进行非正常操作时,何种情况会造成严重的故障,甚至人身伤害或死亡。
注意事项部分用于在文件中提请读者特别注意,注意事项部分虽然不如警告部分重要,但也不应忽视。
警告:本文件中以下标志提醒读者,并说明何种情况会造成严重的人身伤害及设备的损坏。
危险电压警告:警告有高电压存在,会造成严重的人身伤害及设备的损坏。
标志旁注明了避免发生危险的方法。
一般警告:警告非电气原因可能造成人身伤害及设备的损坏。
标志旁注明了避免发生危险的方法。
静电放电警告:警告静电放电可能导致弱电设备损坏。
标志旁注明了避免发生危险的方法。
注意!当读者看到如下标志或相关的附加信息时,需要格外注意。
注意!指需格外注意的地方。
补充说明:补充说明给出信息,或者提供可参考的更多信息。
注意这些贴在控制设备或在本文件中警告、注意符号。
它们提醒错误的操作可能对人体产生危险或损坏相关设备。
在对本控制系统操作或维修前,请详细阅读以下的安全预防和警告事项。
请确定在控制设备上的警告符号被保持在清晰状态,亦请替换不清晰和损坏的符号。
在开始之前,请熟读设备说明书和调试文件使你熟悉操作,不许任何非合格人员操作控制设备。
警告本控制设备将产生危险的电压并控制电机使机械零件旋转;如操作不当,可能对人体产生严重伤害或损坏控制设备;只有合格人员才能操作本控制设备;这些人员必须熟悉所有的警告符号;只有正确地安装、操作和维护,才能确保安全及维持设备正常运行。
Hirschmann交换机配置手册(新)

2
百通网赫思曼络系统国际贸易 (上海) 有限公司
1.准备
1.1 硬件准备 在对网络系统进行配置前,必须先对系统的硬件配置进行相应的检查。 必须保证所有的交换机均正常上电,并成功启动,所有交换机均可 以正常通信 在进行环网配置前,必须保证每个环网为线型链路 具有一台配置电脑以及至少一台的测试电脑
12
百通网赫思曼络系统国际贸易 (上海) 有限公司
读取配置 可以从交换机内部以及利用不同的方式从 PC 端读取交换机的配置 信息; 保存配置 选中“to Device”指保存至交换机内部(通常选择本项);选中 “to URL”指通过下面的 URL 地址利用 TFTP 服务器程序保存至配置电 脑内部;选中“to PC”指通过弹出的窗口直接选择路径保存至配置电 脑内部;binary 和 script 是指两种保存的格式,分别是二进制代码和 脚本文件。 注:脚本文件可读, 通过记事本软件即可以命令行方式显示交换机 已有的配置信息 删除配置 选中“current configuration”只删除目前的配置,并不改动交 换机内部所保存的配置文件;选中“current configuration and from Device” 会删除目前所有配置和交换机内部的配置文件, 恢复至出厂设 置。 配置生效及刷新 在每一项的配置页面中,通常都会有“Set”和“Reload”两个按 钮。其“Set”按钮的作用是使所修改的配置即时生效;“Reload”按 钮的作用是刷新该页的数据。因此,在对交换机进行配置修改后,都需 要点击该页面中的“Set”按钮,以确保配置修改可以即时生效。 2.2.5 Restart 重启 冷启(重启过程会加载自检程序) 热启 重置 MAC 地址表 重置 ARP 表 重置端口计数 删除日志文件
赫斯曼网络产品说明

第一部分Hirschmann网络产品说明RS2系列RS2-TX,RS2-16, RS2-16M,RS2-16 1MM SC,RS2-16 1SM SC除14个10/100BASE-T(X)外,上述4种型号各带2个光口(光端机)MM表示多模光纤口(传输距离4-5公里),SM表示单模光纤口(传输距离30公里),网络标准:IEEE802.3Ethernet网络协议:TCP/IP拓扑结构:交换式环型结构通信速率:电接口为10/100Mbps自适应,光接口为100Mbps链路冗余:支持超级冗余环技术,网络故障时,业务恢复时间<500ms实时性:单台设备端口时延<10微秒,以保证数据传送的实时性网络管理:支持SNMP网管,支持故障自诊断功能网管兼容性:交换机网管软件应集成有OPC Server,可将交换机状态信息直接传送到SCADA软件中数据安全性:支持VLAN(虚拟局域网)子网划分,可安全隔离工控数据供电:24V双回路冗余供电,提高系统可用性和检修安全性可靠性:按工业标准设计生产,可靠性高,MTBF在15年以上环境耐受能力:能在恶劣环境条件下工作,如高温、湿热、强电磁干扰环境标准认证:须通过电讯设备和民用电器安全标准cUL 60950认证须通过工业控制设备安全标准cUL 508认证安装特性:现场设备应为卡轨式安装,方便现场安装快速工业以太网卡轨式交换机RS2-16为大型决定性以太网/快速以太网的构筑提供了快速、便捷且有投资回报的解决方案。
卡轨式交换机RS2中带有SNMP管理单元并集成有基于WEB的管理系统。
这些特征为快速建立和安装网络提供了简单、便于使用的配置功能。
广泛的网络与设备信息也为终端系统提供了可靠性。
卡轨式交换机RS2结构紧凑、重负荷设计,适用于工业领域的应用,可安装在标准的DIN轨上。
它具有14个双绞线端口(10/100Mbps自适应),2个100Mbps多模光纤端口。
24V运行电压通过可插入终端块供应,亦可设置冗余,在终端块内的附加触点允许直接读取状态信息。
赫斯曼配置维护说明

成都地铁AFC-赫思曼系列交换机安装及使用说明一,赫思曼交换机介绍:1,MACH4002系列模块化核心交换机MACH4002 48+4G-L3P:千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。
最多支持4个介质模块,可再扩展出32个百兆端口,最多可达48个百兆端口和4个千兆端口。
该交换机支持三层路由功能,220V AC冗余供电,0~60℃工作范围。
1)设备的安装和拆卸:MACH4002系列核心交换机:该交换机采用标准的19寸机架式安装方式,4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48+4G L3P下图为设备正面图示,其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方,如下图所示:交换机的背面为基本电源模块安装位置,如下图所示:2)冗余电源安装二, M S4128 L3E系列模块化交换机MS4128 L3E:千兆模块化工业以太网交换机。
设备自带一个主机模块,为交换机工作提供电源及相应的诊断配置端口。
交换机自身不具有任何端口,所有端口均需由介质模块扩展实现。
交换机最多可以支持4个千兆端口和24个百兆端口(加扩展板MB-2T)。
该交换机是三层交换机,支持RIP,及静态路由协议,24VDC冗余供电,0~60℃工作范围,导轨式安装。
1)设备的安装和拆卸:MS4128 L3E系列模块化交换机:该交换机采用标准的35mm卡轨式安装方式。
下图分别为设备自身图示及安装满介质模块的图示:第一个模块为千兆介质模块,最大能接四个千兆口(MM4-4TX/SFP),其余模块全是百兆模块,光口和电口可以混合,除主机模块不允许拆卸,其它介质模块均可更换,该交换机支持模块热插拔,冗余24VDC供电。
2)安装方法:模块安装于相应插槽后拧紧固定螺丝安装扩展底板须拆卸底板右侧固定螺丝(上下各一个)注意:为防止受力不均损坏产品,应先将底板与扩展底板分别安装至导轨后,沿导轨缓慢推动完成底板衔接。
赫斯曼交换机地配置和使用

赫斯曼系列交换机配置及使用说明M ACH4002 系列模块化核心交换机MACH4002 48G-L3P :全千兆模块化工业以太网核心交换机。
设备自带16个千兆端口,其中8个为光、电互换Combo端口。
最多支持4个介质模块,可再扩展出32个千兆端口,最多可达48个千兆端口。
该交换机支持三层路由功能,220VAC冗余供电,0〜70 'C工作范围。
MACH4002 48+4G-L3P :千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。
最多支持4个介质模块,可再扩展出32个百兆端口,最多可达48个百兆端口和4个千兆端口。
该交换机支持三层路由功能,220VAC冗余供电,0〜70 C工作范围。
1 .设备的安装和拆卸:MACH4002 系列核心交换机:该交换机采用标准的19寸机架式安装方式,4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示,其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方,如下图所示:交换机的背面为基本电源模块安装位置,如下图所示:Power supply unit for MACH 4302 basic device(voltage input no. 1 and. f required no. 2)cqnnect on (external voltage nput nc. 3)M4-POWER connection (external voltage Input no. 4)2.设备的配置:设置IP 地址的方法:1.通过超级终端的命令行(需要有专用的线缆:串口转 V.24 ); 2•通过 HiDiscovery 软件,搜索所有的网络设备,设置其IP 地址和子网掩码;3•使用BOOTP 和DHCP 服务器来设置IP 地址。
Hirschmann BOBCAT交换机配置说明书

Product: BRS40-0012OOOO-STCVU9HHSEAXX.X.XXConfigurator: BOBCAT configuratorConfigurator DescriptionThe Hirschmann BOBCAT Switch is the first of its kind to enable real-time communication using TSN. To effectively support the increasing real-time communication requirements in industrial settings, a strong Ethernet network backbone is essential. This compact managed switches allow for expanded bandwidth capabilities by adjusting your SFPs from 1 to 2.5 Gigabit – requiring no change to the appliance.Technical SpecificationsProduct descriptionMore InterfacesNetwork size - length of cableNetwork size - cascadibilityPower requirementsSoftwareDiagnostics Management Address Conflict Detection, MAC Notification, Signal Contact, Device Status Indication, TCPDump, LEDs, Syslog, Persistent Logging on ACA, Port Monitoring with Auto-Disable, Link Flap Detection, Overload Detection, Duplex Mismatch Detection, Link Speed and Duplex Monitoring, RMON (1,2,3,9), Port Mirroring 1:1, Port Mirroring 8:1, Port Mirroring N:1, Port Mirroring N:2, System Information, Self-Tests on Cold Start, Copper Cable Test, SFP Management, Configuration Check Dialog, Switch Dump , Email NotificationConfiguration Automatic Configuration Undo (roll-back), Configuration Fingerprint, Text-based Configuration File (XML), Backup config on a remote server when saving, Clear config but keep IP settings, BOOTP/DHCP Client with Auto-Configuration, DHCP Server: per Port, DHCP Server: Pools per VLAN, AutoConfiguration Adapter ACA21/22 (USB), HiDiscovery, USB-C Management support, Command Line Interface (CLI), CLI Scripting, CLI script handling over ENVM at boot, Full-featured MIB Support, Context-sensitive Help, HTML5 based ManagementSecurity MAC-based Port Security, Port-based Access Control with 802.1X, Guest/unauthenticated VLAN, Integrated Authentication Server (IAS), RADIUS VLAN Assignment, Denial-of-Service Prevention, DoS Prevention Drop Counter, VLAN-based ACL, Ingress VLAN-based ACL, Basic ACL, Access to Management restricted by VLAN, Device Security Indication, Audit Trail, CLI Logging, HTTPS Certificate Management, Restricted Management Access, Appropriate Use Banner, Configurable Password Policy, Configurable Number of Login Attempts, SNMP Logging, Multiple Privilege Levels, Local User Management, Remote Authentication via RADIUS, User Account Locking, Password change on first login , RADIUS Policy Assignment, Multi-Client Authentication per Port, MAC Authentication Bypass, Format options for MAC authentication bypass, LDAP DHCP Snooping, IP Source Guard, Dynamic ARP InspectionTime synchronisation PTPv2 Transparent Clock two-step, PTPv2 Boundary Clock, BC with Up to 8 Sync / s , 802.1AS, Buffered Real Time Clock, SNTP Client, SNTP Server TSN 802.1Qbv Support Industrial Profiles EtherNet/IP Protocol, IEC61850 Protocol (MMS Server, Switch Model), Modbus TCP, PROFINET ProtocolMiscellaneous Digital IO Management, Manual Cable Crossing, Port Power DownAmbient conditionsMTBF (TelecordiaSR-332 Issue 3) @25°C3119057 hOperating temperature0-+60 °CStorage/transporttemperature-40-+70 °CRelative humidity(non-condensing)1- 95 %Mechanical constructionDimensions (WxHxD)73 mm x 138 mm x 115 mmWeight570 gHousing PC-ABSMounting DIN RailProtection class IP30Mechanical stabilityIEC 60068-2-6 vibration 5 Hz ... 8,4 Hz with 3,5 mm amplitude; 2 Hz ... 13,2 Hz with 1 mm amplitude; 8,4 Hz ... 200 Hz with 1 g; 13,2 Hz ... 100 Hz with 0,7 gIEC 60068-2-27 shock15 g, 11 ms durationEMC interference immunityEN 61000-4-2electrostatic discharge(ESD)6 kV contact discharge, 8 kV air dischargeEN 61000-4-3electromagnetic field10 V/m (80-2000 MHz); 5 V/m (2000-2700 MHz); 3 V/m (5100-6000 MHz)EN 61000-4-4 fasttransients (burst)2 kV power line, 2 kV data lineEN 61000-4-5 surgevoltagepower line: 2 kV (line/earth) and 1 kV (line/line); data line: 2 kVEN 61000-4-6Conducted Immunity10 V (150 kHz-80 MHz)EMC emitted immunityEN 55022EN 55032 Class AFCC CFR47 Part 15FCC 47CFR Part 15, Class AApprovalsBasis Standard CE, FCC, EN61131, EN62368-1Shipbuilding DNVGLSubstation IEC 61850Scope of delivery and accessoriesAccessories AutoConfiguration Adapter ACA22-USB-C (EEC) 942239001; 6-pin terminal block with screw lock (50 pieces) 943 845-013; 2-pin terminal block with screw lock (50 pieces) 943 845-009;Industrial HiVision Network Management Software 943 156-xxxScope of delivery 1 × Device, 1 × Safety and general information sheet, 1 × Terminal block for supply voltage and signal contact, 1 × Terminal block for the digital input depending on device variant, 2 ×Ferrites with key depending on device variantFurther InstructionsProduct Documentation https:///index.htmlCertificates https:///certificates.html© 2022 Belden, IncAll Rights Reserved.Although Belden makes every reasonable effort to ensure their accuracy at the time of this publication, information and specifications described here in are subject to error or omission and to change without notice, and the listing of such information and specifications does not ensure product availability.Belden provides the information and specifications herein on an "ASIS" basis, with no representations or warranties, whether express, statutory or implied. In no event will Belden be liable for any damages (including consequential, indirect, incidental, special, punitive, or exemplary damages) whatsoever, even if Belden has been advised of the possibility of such damages, whether in an action under contract, negligence or any other theory, arising out of or in connection with the use, or inability to use, the information or specifications described herein.All sales of Belden products are subject to Belden's standard terms and conditions of sale.Belden believes this product to be in compliance with all applicable environmental programs as listed in the data sheet. The information provided is correct to the best of Belden's knowledge, information and belief at the date of its publication. This information is designed only as a general guide for the safe handling, storage, and any other operation of the product itself or the one that it becomes a part of. The Product Disclosure is not to be considered a warranty or quality specification. Regulatory information is for guidance purposes only. Product users are responsible for determining the applicability of legislation and regulations based on their individual usage of the product.。
HIRSCHMANN中文产品使用手册(RS系统工业以太网交换机)

请遵守以下内容:该设备只能用于在产品目录和技术说明中描述的用途, 仅可于赫思曼自动化和控制有限公司推荐或许可的外部设备和部件相连 接。该产品只有在妥当并正确地运输、储存、安装和组装条件下,才能正 确而安全的运行。此外必须仔细操作和维护该设备。
电源电压
该设备设计为在特低的安全电压下运行,因此它们只能通过 PELV 电路或 SELV 替代电路连接至电源电压接头和信号触点,电压限制符合 IEC/EN 60950-1 标准。电源电压与外壳保持电绝缘。
4 进一步支持 .................................................................................................... 3735
RS20/RS30/RS40
3
发布日期: 02/07
安全指示
必须遵守该手册中的安全指示以保证您的个人安全并避免损坏设备和机 器。
2.2 状态显示 ...................ห้องสมุดไป่ตู้....................................................................................... 2725
2.3 进行基本设置.................................................................................................... 2826
该手册中具有版权的商标名称即使未做特别说明,也不应认为具有商标和商品名称保护法意义上的 自由使用权利,因此任何人都不得自由使用。
© 2007赫思曼自动化和控制有限公司
2023年度赫斯曼交换机产品介绍

2023年度赫斯曼交换机产品介绍作为一家备受欢迎和信任的网络设备制造商,赫斯曼一直在努力创新和改进自己的产品线。
在2023年,赫斯曼交换机产品线也迎来了全新的升级。
下面对赫斯曼2023年度交换机产品进行详细介绍。
一、产品概述赫斯曼2023年度交换机产品线包括以下四款产品:1. HX08S 8口千兆交换机2. HX16S 16口千兆交换机3. HX24S 24口千兆交换机4. HX48S 48口千兆交换机这些交换机的主要功能包括:自动学习和自动更新MAC 地址,支持QoS(质量服务)和流控制,支持Jumbo Frame 和802.1Q VLAN等。
二、产品特点1. 高性能赫斯曼交换机在2023年度产品升级中推出了高性能的芯片组,提供更快的速度和更低的延迟,从而实现更高的性能。
2. 灵活性赫斯曼交换机的产品线提供了8、16、24和48口不同大小的交换机,以满足不同规模的网络需求。
此外,交换机还支持多种转发模式,包括交换模式、路由模式和混合模式,以满足不同的应用场景。
3. 安全性赫斯曼交换机的产品具有高度的安全性,支持多种安全特性,包括IP-MAC-Port绑定、802.1X身份认证和ACL等,以保护网络免受攻击和威胁。
4. 节能环保赫斯曼交换机采用先进的能源管理技术,可实现节能环保。
此外,在无数据流时,交换机会自动将端口进入睡眠状态,从而减少能源耗费。
5. 管理易用赫斯曼交换机提供了多种管理方式,包括Web管理界面、CLI、SNMP和Telnet等,以便用户轻松管理和监控网络。
三、适用领域赫斯曼交换机产品线适用于各种不同的领域,包括企业、医院、学校、政府和中小型商业机构等。
无论是大型网络还是中小型网络都可以通过赫斯曼交换机实现高效和稳定的数据传输。
四、结论在赫斯曼2023年度交换机产品升级中,新增高性能芯片组和多种安全特性,提高了产品的性能和安全性。
交换机具有灵活性、节能环保和易用性等诸多优点,适用于各种不同规模和领域的网络。
赫斯曼交换机产品介绍

RS30
-
08
02
T1
O6
S D A P H C
01.0
2,提供/支持端口数量
百兆
04 (only RS 20) 08
提供4个100M端口 (00 for RS 40) 提供/支持8个100M端口
09
16 17
提供/支持9个100M端口
提供/支持16个100M端口 提供/支持17个100M端口
• 千兆以太网 (1000BASE SX) • M-SFP SX/LC 550m(275m) with 50u(62.5u) Multimode fibre • M-SFP LX/LC 20km with 9u Singlemode fibre • M-SFP LH/LC 70km with 9u Singlemode fibre • M-SFP LH+/LC 120km with 9u Singlemode fibre
E
5,供电类型
D A C
Rail 12/24 V/48 V DC (9.6 – 60V) and 24 VAC (18 – 30 V) 工业12/24/48V直流供电或24V交流供电 24 V (18-32) V DC FOR MICE 24V直流供电(仅限MICE系列)
32-60 V DC MICE 32-60直流供电(仅限MICE系列)SFP FE & GE
9.
10/100/1000TX
MS系列
FE
MS20-0800xx
MS20-1600xx
扩展底板 MB-2T
FE+GE
MS30-0802xx
MS30-1602xx
物理连接样式 MS20-0800 2 个百兆模块插槽(不可扩展底板)
赫思曼交换机说明nari_cz_MACH3002

Web 访问界面
赫思曼交换机设置IP地址(管理地址) 后可以通过Web界面进行访问和管理。
用户需要首先在电脑中安装Java 插件, 例如 j2re-1_4_2_06-windows-i586p.exe,还要将电脑的IP地址设在交换机 IP所在的网段。
在浏览器(例如IE)中输入交换机的IP 地址,屏幕会显示交换机的登录界面, 初始用户名和密码为: admin/private (R/W) user/public (Read Only)
9
同时保存多台交换机RAM中的设置 中的设置 同时保存多台交换机 到各自闪存中
10
Routபைடு நூலகம்r
11
交换机配置步骤:: 1. 2. 3. 设置HIPER-Ring 设置VLAN(uplink_no gvrp,mgmt port) 设置Route
要点及技巧: • • • 关闭交换机的RSTP功能。 如何将交换机RAM中的配置文件保存到交换机的闪存中,如何将交换机闪存中的配置文件备份到 tftp服务器(远程PC),如何将tftp服务器上备份的交换机配置文件导入交换机RAM。 2个内外江VLAN文件的快速制作。
12
左图以方案一为例。
7
Multi Device Configuration
在HiVision主界面中选中多台或所有 设备,然后点击Multi Device Configuration按钮,就能够对选中交 换机的共有设置项进行配置,实现高 效的管理。
8
同时关闭多台交换机的STP功能 功能 同时关闭多台交换机的
使用HiDiscovery软件(可在随机光盘中 找到)设置IP比较简单,只需要用户在 电脑中装入该软件(目前最新版本为1.1 ),然后将电脑连接到交换机,软件打 开后会自动搜索网络中的赫思曼交换机 ,选中交换机后双击,设置IP、名称等 。
HirschmannRS20交换机相关设置说明

HirschmannRS20交换机相关设置说明Hirschmann RS20交换机相关信息一.Hirshcmann RS20 交换机应用程序安装1.安装 HiDiscovery 应用程序2.安装Java 应用程序二.Hirshcmann RS20 交换机相关设置1.交换机IP地址设置1.1启动应用程序“开始” -> “程序” -> “Hirschmann” -> “HiDiscovery02.2.01”;1.2如图所示;图11.3点击右侧下拉框,选择所需网卡;例如:222.222.221.51 或 222.222.222.511.4HiDiscovery将自动根据所选择的网卡搜索此网段内的所有HIRSCHMANN交换机;1.5如图所示图21.6选择搜索出的任一设备,点击或双击;1.7弹出对话框如图所示;图31.8在“名称”一栏中,填入设备编号;例如:2DCS—C-11.9在“IP参数配置”一栏中,填入设备定义的IP地址;例如:IP地址222.222.221.201子网掩码255.255.255.0缺省网关0.0.0.01.10点击“保存为缺省”;再点击“OK”。
2.交换机内部参数设置2.1 点击“IE”浏览器;键入所需设置的交换机的IP地址;2.2 如图所示;图42.3 选择所需级别进入HIRSCHAMNN交换机管理程序;点击“OK”; Login:AdminPassword: privateLanguage: English2.4 进入管理界面进行设置;2.4.1 点击“Port Configuration”;按图设置;点击“Set”图5Port on: 端口启用;Propagate Connection error:端口连接故障(如所选端口发生未连通则在Fault 灯亮);Automatic Configuration:网口网速自适应10Mbit/s或100Mbit/s;Flow Control:端口流量是否控制;2.4.2 点击“Switching” -> “Rate Limiter”;按图设置;点击“Set”图6Egress Limit(Pkt/s)Packet Type:BC: 每秒钟端口所通过的最大通讯包的大小光口设置:15000网口设置:1500三.Hirshcmann RS20 交换机相关报警1.Hirschmann RS20交换机本体自诊断信息导出1.1点击“Diagnostics” -> “Report”,如图所示;图71.2点击“Log file”,弹出画面,如图所示;点击“文件”->“另存为”;图81.3点击“Systeminformation”,弹出画面,如图所示;图92.Hirschmann RS20交换机外部诊断信息2.1指示灯P ------ Power电源指示灯(绿色:双路电源;黄色:单路电源)Standby ------ 仅对具有Standby功能交换机有用(此项目不用)RM ------ Ring Managerment环网管理(RM=on:此交换机的#2光口设置为虚拟断点;绿色:此交换机有RM功能,且环网无物理断网;在1个环网结构中只能设置1台交换机的RM=on;)Fault ------ 综合故障(红色:单路电源供电、光口断线)2.2环网断线当环网结构的交换机网络中,任一光口发生断线时,当前设置RM=on的交换机的#2端口将从虚拟断点模式切换成“实际”连通模式,避免断网。
赫斯曼交换机操作手册

赫斯曼交换机操作手册work Information Technology Company.2020YEAR赫斯曼交换机操作手册本网络系统包含一台万兆以太网交换机(MACH 4002)作为核心交换机,两台模块化交换机(MS4128)作为次级交换机。
网络系统要求划分为两个VLAN,两个VLAN之间需要通讯。
1、 Vlan配置核心交换机(MACH 4002)的管理地址分别为172.16.8.251。
两台次级交换机(MS 4128)的管理地址分别为172.16.8.252,172.16.8.253。
第一步:连接好所有设备,不考虑Port口位置。
第二步:VLAN规划本网络划分了两个VLAN,第一个名称为VLAN1,第二个名称为VLAN2,还有一个默认VLAN,名称为Defult。
Port口详细划分如下:MACH4002:VLAN1 Port口:4.1~4.6, 6.3~6.14VLAN2 Port口:3.1~3.8上联Port口:4.7,4.8,6.15,6.16管理Port口:6.1,6.2MS4128:(两台配置一样)VLAN1 Port口:2.3~1.4,3.1~3.4,4.1~4.4,5.1~5.4VLAN2 Port口:无上联Port口:1.1,1.2,2.1,2.2第三步:划分VLAN使用HiDiscovery扫描到网络内所有的交换机设备,对交换机的管理地址进行设置。
使用HiVision,在Configration-Preference中添加交换机管理地址的扫描网段,可以扫描到网络内的所有交换机如图:单击Vlan-Manager选项卡,选择Agent list,如图:选择Discovered devices中的所有设备并单击添加按钮将它们添加到Participating agents 中,并点击OK按钮,如图:选择“Edit”下拉菜单中的“Groups”,空白处右击选择“New”,在“Name”中输Vlan名称“Vlan1”,单击“Members”选项卡,选中需要添加的Port口,点击OK,如图:按照相同的步骤,创建第二个VLAN,名称为VLAN2,添加相应的Port口,点击OK。
交换机型号及说明

2010年3月28日星期日交换机工作原理:交换机拥有一条很高带宽的背部总线和内部交换矩阵。
交换机的所有的端口都挂接在这条背部总线上,控制电路收到数据包以后,处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在那个端口上,通过内部交换矩阵迅速将数据包传送到目的端口,目的MAC若不存在才广播到所有的端口,接收端口回应后交换机会“学习”新的地址,并把它添加入内部MCA 地址表中。
一、赫斯曼交换机型号介绍及说明1.1 型号:MS20、MM2-4TX1和MM3-4FXM2三个一组。
供电:24VMS20/MS30 交换机由基本交换机模块和介质模块组成。
因此,在总线拓扑结构或环形拓扑结构中,您可使用铜线或光纤来构建交换式工业以太网,该网络合IEEE 802. 和802.3u 标准。
您可以通过双绞线、多模LWL 和单模LWL 来连接终端设备和其他基础部件。
双绞线端口支持自动交叉、自动协商和自动极性变换功能。
MS20/MS30 设备可为您提供多种交换机型式。
您可以根据自己的要求在传输介质类型、所需的10/100 Mbit/s 端口数量(8、16 或24)、1000 Mbit/s 端口数量(多达 2 个),该设备为无风扇散热,且具备冗余电源输入能力。
将交换机卡在ISO/DIN 导轨上可进行快速安装,同时自动接地。
1.2 基本模块功能:基本模块包括所有功能部件,例如交换功能、管理功能、冗余功能、显示控制、电压连接、管理连接、可调控制、介质模块插槽等基本模块内部结构:(以MS20为例)1.3 介质模块的功能:为交换机提供连接至LAN 的接口。
介质模块的内部结构:(以MM2-4TX1和MM3-4FXM2为例)MICE2000 介质模块MICE3000 介质模块● 1.4 介质模块的安装:为固定介质模块,首先请拆下插头上的护帽。
将介质模块插入插头。
拧紧介质模块四个角上的 4 颗螺丝。
自左向右依次安装介质模块。
Hirschmann RS20交换机配置说明_090420

云南小湾水电站工程通风空调计算机监控系统名称: 赫斯曼RS20交换机说明书代号: WTH-XWTF-02昆明威士科技有限公司2009年3月云南小湾水电站工程通风空调计算机监控系统名称: 赫斯曼RS20交换机说明书代号: WTH-XWTF-02编制:董家瑞校对:苏为斌审定:余兴林批准:张占军昆明威士科技有限公司2009年3月安全须知本安全须知包括在安装、运行和维护电气控制系统(单元)时必须遵循的安全规范。
安全须知说明分为两部分:警告和注意。
警告部分用于说明在进行非正常操作时,何种情况会造成严重的故障,甚至人身伤害或死亡。
注意事项部分用于在文件中提请读者特别注意,注意事项部分虽然不如警告部分重要,但也不应忽视。
警告:本文件中以下标志提醒读者,并说明何种情况会造成严重的人身伤害及设备的损坏。
危险电压警告:警告有高电压存在,会造成严重的人身伤害及设备的损坏。
标志旁注明了避免发生危险的方法。
一般警告:警告非电气原因可能造成人身伤害及设备的损坏。
标志旁注明了避免发生危险的方法。
静电放电警告:警告静电放电可能导致弱电设备损坏。
标志旁注明了避免发生危险的方法。
注意!当读者看到如下标志或相关的附加信息时,需要格外注意。
注意!指需格外注意的地方。
补充说明:补充说明给出信息,或者提供可参考的更多信息。
注意这些贴在控制设备或在本文件中警告、注意符号。
它们提醒错误的操作可能对人体产生危险或损坏相关设备。
在对本控制系统操作或维修前,请详细阅读以下的安全预防和警告事项。
请确定在控制设备上的警告符号被保持在清晰状态,亦请替换不清晰和损坏的符号。
在开始之前,请熟读设备说明书和调试文件使你熟悉操作,不许任何非合格人员操作控制设备。
警告本控制设备将产生危险的电压并控制电机使机械零件旋转;如操作不当,可能对人体产生严重伤害或损坏控制设备;只有合格人员才能操作本控制设备;这些人员必须熟悉所有的警告符号;只有正确地安装、操作和维护,才能确保安全及维持设备正常运行。
赫兹曼主交换机介绍、配置备份及导入

赫兹曼主交换机介绍、配置备份及导入一、赫兹曼主交换机介绍主交换机型号MACH4000,模块化,可网管工业骨干网路由器,3 层交换机,增强版软件,带48个10/100/1000自适应接口,固定配置:16个Gigabit 自适应RJ45接口,其中8个支持双速Combo。
指示灯状态:1)P、P1、P3:绿色常亮;2)RL1:红色常亮;3)FAN、RUN、L/D:绿色常亮;4)其余常灭二、主交换机连接1、本地配置(基本配置)5)通过Console端口连接并配置6)通常为RS-232串口,须使用配置专用连线直接连接至计算机的串口,利用终端仿真程序(如Windows下的“超级终端”)进行本地配置。
思科交换机则通常采用RJ-45端口,须使用专门的Console线(两端均为RJ-45接头的扁平线)。
2、远程配置1)通过交换机的普通端口连接并配置2)Telnet方式3)Web浏览器方式三、赫兹曼主交换连接风扇模块4 x 介质模块插槽机架支持路由、冗余等功能固定端口,双绞线,千1 x USB,连接自动配置适配器ACA21-USB2 x 自动或手动继电器触点指示灯1、浏览器登陆必须满足以下条件1)–IE6.0以上版本或其它浏览器2)–1.4以上版本的JAVA运行环境3)–被登陆交换机已配置IP地址并与配置PC处于同一网段1)在浏览器地址栏内输入交换机IP地址2)登陆页面中填写相应的用户名和口令3)–默认设置:4)•只读user/public5)•可写admin/private6)只提供英语或德语界面2、专用软件安装HiDiscovery软件,赫兹曼软件\HiDiscovery_02.2.06.zip1)HiDiscovery软件配置IP属性2)–以太网连接配置PC和交换机3)–开启HiDiscovery软件4)–自动安装WinPcap3.05)–软件自动扫描后于主页面添加扫描到的交换机6)–使用Singal按键定位交换机7)•按下Singal按键后,主页面高亮交换机LED会反复交替闪烁四、配置备份及导入1、注:可通过HiDiscovery 软件扫出当前交换机,如果交换机没有IP 地址,双击列表中的交换机配置IP 地址。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
赫思曼(hirschmann、赫斯曼)RS20系列交换机:·可提供4个、8个、9个、16个和24个10/100Mbps端口。
·多种软件版本可供选择:非网管型(U)、网管基础版(B)、网管增强版(E)以及网管专业版(P)。
·光纤端口为多模或单模形式。
·双电源输入和故障信号触点。
·用于备份/恢复配置以及故障设备快速更换的USB端口。
·0℃至+60℃的标志温度范围(另外提供-40℃至+70℃的扩展温度范围和保护涂层)·完全网管型(支持web、SNMP和通过串口连接的CLI)-VLAN、IGMP Snooping(组播过滤)、端口镜像、端口控制、端口安全性、链路报警、广播限制器、数据流量诊断、环冗余等。
如需了解产品具体价格或技术参数,请联系我们。
常用型号:全电口RS20-0400T1T1SDAEHC (4×RJ45,0℃至+60℃标准温度,网管增强型)RS20-0400T1T1SDAPHC (4×RJ45,0℃至+60℃标准温度,网管专业版)RS20-0800T1T1SDAEHC (8×RJ45,0℃至+60℃标准温度,网管增强型)RS20-0800T1T1SDAPHC (8×RJ45,0℃至+60℃标准温度,网管专业版)RS20-1600T1T1SDAEHC (16×RJ45,0℃至+60℃标准温度,网管增强型)RS20-1600T1T1SDAPHC (16×RJ45,0℃至+60℃标准温度,网管专业版)RS20-2400T1T1SDAEHC (24×RJ45,0℃至+60℃标准温度,网管增强型)RS20-2400T1T1SDAPHC (24×RJ45,0℃至+60℃标准温度,网管专业版)多模光纤RS20-0400M2T1SDAEHC (3×RJ45 1×SC,0℃至+60℃标准温度,网管增强型)RS20-0400M2T1SDAPHC (3×RJ45 1×SC,0℃至+60℃标准温度,网管专业版)RS20-0400M2M2SDAEHC (2×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-0400M2M2SDAPHC (2×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)RS20-0800M2M2SDAEHC (6×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-0800M2M2SDAPHC (6×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)RS20-0800M4M4SDAEHC (6×RJ45 2×ST,0℃至+60℃标准温度,网管增强型)RS20-0800M4M4SDAPHC (6×RJ45 2×ST,0℃至+60℃标准温度,网管专业版)RS20-1600M2T1SDAEHC (15×RJ45 1×SC,0℃至+60℃标准温度,网管增强型)RS20-1600M2T1SDAPHC (15×RJ45 1×SC,0℃至+60℃标准温度,网管专业版)RS20-1600M2M2SDAEHC (14×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-1600M2M2SDAPHC (14×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)RS20-2400M2M2SDAEHC (22×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-2400M2M2SDAPHC (22×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)单模光纤RS20-0400S2T1SDAEHC (3×RJ45 1×SC,0℃至+60℃标准温度,网管增强型)RS20-0400S2T1SDAPHC (3×RJ45 1×SC,0℃至+60℃标准温度,网管专业版)RS20-0400S2S2SDAEHC (2×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-0400S2S2SDAPHC (2×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)RS20-0800S2S2SDAEHC (6×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-0800S2S2SDAPHC (6×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)RS20-1600S2S2SDAEHC (14×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-1600S2S2SDAPHC (14×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)RS20-2400S2S2SDAEHC (22×RJ45 2×SC,0℃至+60℃标准温度,网管增强型)RS20-2400S2S2SDAPHC (22×RJ45 2×SC,0℃至+60℃标准温度,网管专业版)赫思曼(hirschmann、赫斯曼)MS4128-L2P系列交换机:·4个100Mbps插槽形式。
(使用MB-2T可扩展到6插槽)。
另外配置有一个1000Mbps 插槽。
·可通过双绞线或光纤进行上联,上联的1000Mbps或100Mbps的SFP端口支持多模或单模光纤。
·端口最多有16个10/100Mbps和4个1000Mbps。
使用MB-2T端口最多可达24个10/100Mbps。
·模块化设计,所有端口的都通过介质模块来实现,灵活组合。
·软件版本为2层网管专业版(L2P)。
·双电源输入和故障信号触点。
·用于备份/恢复配置以及故障设备快速更换的USB端口。
·0℃至+60℃的标志温度范围·完全网管型(支持web、SNMP和通过串口连接的CLI)-VLAN、IGMP Snooping(组播过滤)、端口镜像、端口控制、端口安全性、链路报警、广播限制器、数据流量诊断、环冗余等。
如需了解产品具体价格或技术参数,请联系我们。
常用模块:MB-2T 用于MS20-16,MS30-16和MS4128的扩展底板,可为交换机增加2个模块插槽。
MM2-4TX1 4×10/100Mbps RJ45MM2-4TX1-EEC 4×10/100Mbps RJ45,宽温MM2-4FXM3 4×100Mbps MM MTRJMM2-2FXM2 2×100Mbps MM SCMM3-4FXM2 4×100Mbps MM SCMM3-4FXM4 4×100Mbps MM STMM3-1FXM2/3TX1 1×100Mbps MM SC,3×10/100Mbps RJ45MM3-2FXM4/2TX1 2×100Mbps MM ST,2×10/100Mbps RJ45MM3-2FXM3/2TX1 2×100Mbps MM MTRJ,2×10/100Mbps RJ45MM3-4FLM4 4×10Mbps MM STMM3-2FXM2/2TX1 2×100Mbps MM SC,2×10/100Mbps RJ45MM3-2FXM2/2TX1-EEC 2×100Mbps MM SC,2×10/100Mbps RJ45,宽温MM3-1FXM2/1FXS2/2TX1 2×100Mbps MM SC,2×10/100Mbps RJ45MM2-2FXS2 2×100Mbps SM SCMM3-2FXS2/2TX1 2×100Mbps SM SC,2×10/100Mbps RJ45MM3-2FXS2/2TX1-EEC 2×100Mbps SM SC,2×10/100Mbps RJ45,宽温MM3-1FXS2/3TX1 1×100Mbps SM SC,3×10/100Mbps RJ45MM3-4FXS2 4×100Mbps SM SCMM3-1FXL2/3TX1 1×100Mbps SM SC Long Haul,3×10/100Mbps RJ45MM3-1FXS2/3TX1-EEC 1×100Mbps SM SC,3×10/100Mbps RJ45,宽温MM3-1FXM2/1FXS2/2TX1 1×100Mbps SM SC,1×100Mbps MM SC,3×10/100Mbps RJ45MM4-2TX/SFP 2×1000Mbps RJ45/SFP(用于MS30-16和MS 4128)MM4-4TX/SFP 2×1000Mbps RJ45/SFP(仅用于MS 4128)赫思曼(hirschmann、赫斯曼)MAR1120系列交换机:·快速以太网上联端口,最多提供20个百兆端口。
·背插线式,以适应某些行业要求。
·传输介质(双绞线,光纤)以及端口类型(RJ45,M12,SC,ST,LC,MTRJ)可灵活组合。
·19 机架式安装,无风扇设计。
·-40℃至+85℃的标准工作温度范围(提供保护涂层)·超越变电站通信设备IEC61850-3和IEEE1613标准。
·超越流量控制设备NEMA TS-2标准·冗余24/36/48VDC或120/250VDC和110/230VAC·极高效的组件,最大程度地降低热量产生和延长平均无故障时间。
·快速超级冗余环自愈时间<10ms如需了解产品具体价格或技术参数,请联系我们。
MAR1120系列交换机常用型号:MAR1120-99TTTTTTTTTTTTTTTTTTTT9999SCCHPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999UCCHPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999SGGHPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999UGGHPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999SLLHPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999ULLHPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999SMMHPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999UMMHPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999SC9HPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999UC9HPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999SG9HPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999UG9HPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999SL9HPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999UL9HPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999SM9HPHCMAR1120-99TTTTTTTTTTTTTTTTTTTT9999UM9HPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999SCCHPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999UCCHPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999SGGHPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999UGGHPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999SLLHPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999ULLHPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999SMMHPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999UMMHPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999SC9HPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999UC9HPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999SG9HPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999UG9HPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999SL9HPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999UL9HPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999SM9HPHCMAR1120-99MMMMMMMMMMMMMMMMMMMM9999UM9HPHC赫思曼(hirschmann、赫斯曼)MACH102-8TP-R交换机:·8个百兆双绞线端口,2个千兆COMBO端口·2×8端口介质模块插槽·冗余230VAC电源·无风扇设计·热插拔模块·ACA 21 USB备份·Hirschmann CLI和WEB接口·与L2P固件的类似的功能范围·完全整合至Industrial HiVision·温度范围:0℃-+50℃如需了解产品具体价格或技术参数,请联系我们。
