交换机端口类型介绍大全

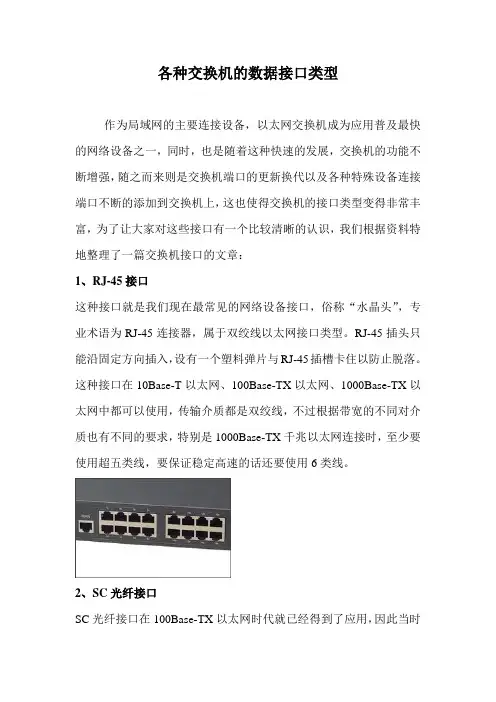

各种交换机的数据接口类型
各种交换机的数据接口类型作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章：1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX（F是光纤单词fiber的缩写），不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
光纤分布式数据接口（FDDI）是由美国国家标准化组织（ANSI）制定的在光缆上发送数字信号的一组协议。
FDDI 使用双环令牌，传输速率可以达到100Mbps。
交换机三种端口模式Access、Hybrid和Trunk的理解
trunk口可以走各个vlan的数据access只可以走端口当前所在vlan的数据access 口是接pc机的trunk 口是交换机与交换机相连的接口首先，将交换机的类型进行划分，交换机分为低端(SOHO级)和高端(企业级)。
其两者的重要区别就是低端的交换机，每一个物理端口为一个逻辑端口，而高端交换机则是将多个物理端口捆绑成一个逻辑端口再进行的配置的。
cisco网络中，交换机在局域网中最终稳定状态的接口类型主要有四种：access/ trunk/ multi/ dot1q-tunnel。
1、access: 主要用来接入终端设备，如PC机、服务器、打印服务器等。
2、trunk: 主要用在连接其它交换机，以便在线路上承载多个vlan。
3、multi: 在一个线路中承载多个vlan，但不像trunk,它不对承载的数据打标签。
主要用于接入支持多vlan的服务器或者一些网络分析设备。
现在基本不使用此类接口，在cisco的网络设备中，也基本不支持此类接口了。
4、dot1q-tunnel: 用在Q-in-Q隧道配置中。
Cisco网络设备支持动态协商端口的工作状态，这为网络设备的实施提供了一定的方便（但不建议使用动态方式）。
cisco动态协商协议从最初的DISL（Cisco 私有协议）发展到DTP（公有协议）。
根据动态协议的实现方式，Cisco网络设备接口主要分为下面几种模式：1、switchport mode access: 强制接口成为access接口，并且可以与对方主动进行协商，诱使对方成为access模式。
2、switchport mode dynamic desirable: 主动与对协商成为Trunk接口的可能性，如果邻居接口模式为Trunk/desirable/auto之一，则接口将变成trunk 接口工作。
如果不能形成trunk模式，则工作在access模式。
这种模式是现在交换机的默认模式。
3、switchport mode dynamic auto: 只有邻居交换机主动与自己协商时才会变成Trunk接口，所以它是一种被动模式，当邻居接口为Trunk／desirable之一时，才会成为Trunk。
全面介绍核心交换机TRUNK配置功能
全面介绍核心交换机TRUNK配置功能核心交换机是局域网中最重要的设备之一，它连接其他交换机、路由器和终端设备，负责处理网络数据的传输和路由。
在核心交换机的配置中，其中一个重要的功能是配置TRUNK。
TRUNK是一个术语，用来描述交换机之间的特殊端口配置，允许通过单个物理链路传送多个虚拟局域网（VLAN）的数据。
TRUNK连接通常在网络中的核心交换机之间建立，以提供更高的带宽和灵活性。
在进行TRUNK配置之前，需要了解一些与TRUNK相关的概念和术语。
1.交换机端口类型：- Access端口：用于连接终端设备，只能属于一个VLAN。
-TRUNK端口：用于连接交换机，可以传输多个VLAN的数据。
2. VLAN（Virtual Local Area Network）：一种逻辑上独立的网络，它可以将不同的终端设备划分到不同的虚拟网络中，相互之间互不干扰。
下面是一些常见的核心交换机TRUNK配置功能：1.配置TRUNK端口：-进入核心交换机的命令行界面，并进入相应端口的配置模式。
- 使用命令“switchport mode trunk”将端口配置为TRUNK模式。
2.配置允许的VLAN：- 使用命令“switchport trunk allowed vlan”配置允许通过TRUNK端口的VLAN列表。
- 可以使用范围、逗号分隔或者all关键字来指定允许的VLAN。
3.配置本地VLAN与远程VLAN的映射：- 使用命令“switchport trunk native vlan”配置本地VLAN。
- 使用命令“switchport trunk allowed vlan add”添加需要映射的远程VLAN。
4.配置TRUNK链路协议：- 通过命令“switchport trunk encapsulation”指定数据链路层的封装协议，如802.1Q或ISL。
-可以使用默认值或手动指定。
5.配置TRUNK链路管理协议：- 使用命令“switchport trunk allowed vlan add”添加需要映射的远程VLAN。
交换机三种端口总结
交换机三种端口总结要使网络设备能够分辨不同的VLAN报文，需要在报文中添加标识VLAN的字段。
由于普通交换机工作在OSI模型的数据链路层，只能对报文的数据链路层封装进行识别。
因此，如果添加识别字段，也需要添加到数据链路层封装中。
IEEE 于1999年颁布了用以标准化VLAN实现方案的IEEE802.1Q协议标准草案，对带有VLAN标识的报文结构进行了同一的规定。
一．Ethernet II帧及用IEEE802.1Q协议进行封装的帧结构传统的以太网数据帧在目的MAC地址和源MAC地址之后封装的黑丝上层协议的类型字段，如下图所示。
IEEE802.1Q协议规定在目的MAC地址和源MAC之后封装4字节的VLAN的Tag,用以标识VLAN的相关信息，如下图所示。
其中VLAN Tag 包含四个字段，分别是TPID（Tag Protocol Identifier 标签协议标识符）、Priority、CFI(Canonical Format Indicator,标准格式指示位)、VLAN ID。
如下图1.TPID用来判断本数据帧是否带有VLAN Tag,长度为16bit,缺省取值为0x8100。
2.Priority表示报文的802.1P优先级，长度为3bit,3.CFI字段标识MAC地址在不同的传输介质中是否以标准格式进行封装，长度为1bit,取值0表示MAC地址以标准格式进行封装，非1表示非标准格式进行封装，缺省取值为0。
4.VLAN ID标识该报文所属VLAN的编号，长度为12bit，取值范围为0-4095.由于0和4095为协议保留取值，所以VLAN ID 的取值范围为1-4094。
网络设备利用VLAN ID来识别报文所属的VLAN,根据报文是否携带VLAN Tag以及携带的VALN Tag值，来对报文进行处理。
二．交换机三种端口类型：Access、Trunk和Hybrid1. Access 端口：只能属于1个VLAN,一般用于连接计算机端口。
交换机的端口类型
交换机的端口类型交换机分为两层交换机三层交换机：两层交换机的端口又分为：交换端口（Switch Port）、trunk端口（trunk port）、二层聚合端口（L2 Aggregate port）三层交换机又分为以下：（1）交换机虚拟接口SVI（Switch Virtual Interface）（2）路由接口（Routerd Port）（3）三层聚合口（L3 Aggregate Port）交换口：有access 和trunk口，他只有两层交换功能，用于管理物理接口和与之相关的两层协议，并不处理路由和桥接。
用命令switchport mode access 或switchport mode trunk 来定义、每个access port只能属于一个vlan，而access port 只传输这个vlan 的帧，Trunk 传输属于多个vlan 的帧，默认情况下，trunkport 将传输所有vlan的帧。
Trunk 接口：Trunk 口是连接将一个或者多个以太网交换机口和其他的网络设备（如路由器或交换机）的点对点链路，一个trunk可以在一条链路上传输多个vlan的流量。
锐捷交换机的Trunk 采用802.1Q标准进行封装。
作为trunk口，应属于某个vative VLAN 。
所谓native VLAN ，就是指在这个接口上收发的未标记报文，都被认为是属于这个VLAN 新的。
显然，这个接口的默认VLAN ID就是native VLAN 的VLAN ID ，同时，在Trunk、上发送属于native VLAN 的帧，必须采用为标记方式。
默认时，每个Trunk口的native VLAN 是VLAN 1两层聚合口，（L2 Aggregate Port）把多个物理连接捆绑在一起形成一个简单的逻辑练级，这个逻辑连接成为一个Aggregate Port。
它可以将多个端口的带宽叠加起来使用。
对锐捷S2126G S2150G交换机来说，最大支持6个AP，每个AP 最多能包含8个端口。
SAN交换机端口类型
SAN设备（节点）端口N端口：Node Port节点端口；节点连接点；光纤通道通信的终端F端口：Fabric Port 光纤端口；一种交换连接端口，也就是两个N端口连接的"中间端口"NL端口：Node Loop Port 节点环路端口；通过它们的NL端口连接到其他端口，或通过一个单独的FL端口连接到交换后的光纤网络；或是NL端口连接到F端口到F端口到N端口（通过交换机）FL端口：Fabric Loop Port光纤环路端口；一种共享的位AL设备提供进入光纤网络服务的端口；例子，NL端口到FL端口到F端口到N端口E端口：Expansion Port 扩展端口；用于通过ISL（内部交换链接）连接多个交换机G端口：Generic Port 通用端口；可根据连接方式，在F端口和E端口之间进行切换TE端口：Trunked Expansion Port 汇聚的扩展端口；为了获得高流量而将多个E端口连接在一起光纤通道也定义了其他一系列不同类别可以用于接收和传输光纤通道数据的端口, 包括“NL_Ports,” “F_Ports,” “E_Ports,”等.设备 (节点)端口N_Port = “Fabric直接连接设备”NL_Port = “Loop连接设备”交换机端口E_Port = “扩展端口” (交换机到交换机)F_Port = “Fabric端口”FL_Port = “Fabric Loop端口”G_Port = “通用(Generic)端口—可以转化为E或F”将Fabric与Arbitrated Loop技术混合实施是可行的, 交换机的一个Fabric端口可以作为Loop的组成部分, 数据可以从交换机中传输到Loop环上. 在Loop环境下正常工作的一个Fabric端口称之为“FL_port.” 虽然数据和控制信息的路由需要通过其他端口对链路的访问来进行，但是多数光纤通道功能与拓扑结构无关.端口的生成过程：U_PORT——G_PORT——F_PORT——E_PORT光纤交换机的端口状态的G-Port 、L-Port 、F-PortN端口：Node Port节点端口；节点连接点；光纤通道通信的终端F端口：Fabric Port 光纤端口；一种交换连接端口，也就是两个N端口连接的"中间端口"NL端口：Node Loop Port 节点环路端口；通过它们的NL端口连接到其他端口，或通过一个单独的FL端口连接到交换后的光纤网络；或是NL端口连接到F端口到F端口到N端口（通过交换机）FL端口：Fabric Loop Port光纤环路端口；一种共享的位AL设备提供进入光纤网络服务的端口；例子，NL端口到FL端口到F端口到N端口E端口：Expansion Port 扩展端口；用于通过ISL（内部交换链接）连接多个交换机G端口：Generic Port 通用端口；可根据连接方式，在F端口和E端口之间进行切换TE端口：Trunked Expansion Port 汇聚的扩展端口；为了获得高流量而将多个E端口连接在一起光纤通道也定义了其他一系列不同类别可以用于接收和传输光纤通道数据的端口, 包括“NL_Ports,” “F_Ports,” “E_Ports,”等.设备 (节点)端口N_Port = “Fabric直接连接设备”NL_Port = “Loop连接设备”交换机端口E_Port = “扩展端口” (交换机到交换机)F_Port = “Fabric端口”FL_Port = “Fabric Loop端口”G_Port = “通用(Generic)端口—可以转化为E或F”将Fabric与Arbitrated Loop技术混合实施是可行的, 交换机的一个Fabric端口可以作为Loop的组成部分, 数据可以从交换机中传输到Loop环上. 在Loop环境下正常工作的一个Fabric端口称之为“FL_port.” 虽然数据和控制信息的路由需要通过其他端口对链路的访问来进行，但是多数光纤通道功能与拓扑结构无关。
交换机接口及连接(图解)
全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图1图22、光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用，它主要是从1000Base技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。
交换机接口及连接(图解)
全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图1图22、光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用，它主要是从1000Base技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。
各种交换机的数据接口类型大全
作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我特地整理了一篇交换机接口的文章：1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX （F是光纤单词fiber的缩写），不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是S C光纤接口。
3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
光纤分布式数据接口（FDDI）是由美国国家标准化组织（ANSI）制定的在光缆上发送数字信号的一组协议。
FDDI 使用双环令牌，传输速率可以达到 100Mbps。
CCDI 是 FDDI 的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为 100Mb ps。
各种交换机接口含义
各种交换机的数据接口类型作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章：1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
4、AUI接口AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了。
AUI接口是一种“D”型15针接口，之前在令牌环网或总线型网络中使用，可以借助外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。
当将接口作为PRI接口使用时，时隙16被作为D信道来传输信令，因此只能从除0和16时隙以外的时隙中随意选出一组时隙作为B信道，将它们同16时隙一起捆绑为一个pri set，作为一个接口使用，其逻辑特性与ISDN PRI接口相同，支持PPP数据链路层协议，支持IP和IPX等网络协议，可以配置DCC等参数。
1)。RJ-45端口利用RJ-45端口也可以建立广域网与局域网VLAN(虚拟局域网)之间，以及与远程网络或Internet的连接。如果使用路由器为不同VLAN提供路由时，可以直接利用双绞线连接至不同的VLAN端口。但要注意这里的RJ-45端口所连接的网络一般就不太可有是10Base-T这种了，一般都是100Mbps快速以太网以上。如果必须通过光纤连接至远程网络，或连接的是其他类型的端口时，则需要借助于收发转发器才能实现彼此之间的连接。
交换机端口的三种模式
以太网端口三种链路类型详解一、三种模式下不同的VLAN应用Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。
Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN 的报文发送时不打标签。
Access端口只属于1个VLAN，所以它的缺省VLAN就是它所在的VLAN，不用设置；Hybrid 端口和Trunk端口属于多个VLAN，所以需要设置缺省VLAN ID.缺省情况丅，Hybrid端口和Trunk端口的缺省VLAN为VLAN 1；如果设置了端口的缺省VLAN ID，当端口接收到不带VLAN Tag的报文后，则将报文转发到属于缺省VLAN的端口；当端口发送带有VLAN Tag的报文时，如果该报文的VLAN ID与端口缺省的VLAN ID相同，则系统将去掉报文的VLAN Tag，然后再发送该报文。
注：对于华为交换机缺省VLAN被称为“Pvid Vlan”，对于思科交换机缺省VLAN被称为“Native Vlan”二、交换机接口出入数据处理过程：Acess端口收报文：收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有则直接丢弃（缺省）Acess端口发报文：将报文的VLAN信息剥离，直接发送出去trunk端口收报文：收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有判断该trunk端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃trunk端口发报文：比较端口的PVID和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息，再发送，如果不相等则直接发送hybrid端口收报文：收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有则判断该hybrid端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃（此时端口上的untag配置是不用考虑的，untag配置只对发送报文时起作用）hybrid端口发报文：1、判断该VLAN在本端口的属性（disp interface 即可看到该端口对哪些VLAN是untag，哪些VLAN是tag）2、如果是untag则剥离VLAN信息，再发送，如果是tag则直接发送。
交换机端口三种工作模式
交换机的端口工作模式一般可以分为三种：Access，Multi，Trunk交换机的端口工作模式一般可以分为三种：Access，Multi，Trunk(树干)。
trunk模式的端口用于交换机与交换机，交换机与路由器，大多用于级联网络设备。
Access多用于接入层也叫接入模式。
主要是将端口静态接入。
详细点的：cisco网络中，交换机在局域网中最终稳定状态的接口类型主要有四种：access/ trunk/ multi/ dot1q-tunnel。
1、access: 主要用来接入终端设备，如PC机、服务器、打印服务器等。
2、trunk: 主要用在连接其它交换机，以便在线路上承载多个vlan。
3、multi: 在一个线路中承载多个vlan，但不像trunk,它不对承载的数据打标签。
主要用于接入支持多vlan的服务器或者一些网络分析设备。
现在基本不使用此类接口，在cisco的网络设备中，也基本不支持此类接口了。
4、dot1q-tunnel: 用在Q-in-Q隧道配置中。
Cisco网络设备支持动态协商端口的工作状态，这为网络设备的实施提供了一定的方便(但不建议使用动态方式)。
cisco动态协商协议从最初的DISL(Cisco私有协议)发展到DTP(公有协议)。
根据动态协议的实现方式，Cisco网络设备接口主要分为下面几种模式：1、switchport mode access: 强制接口成为access接口，并且可以与对方主动进行协商，诱使对方成为access模式。
2、switchport mode dynamic desirable: 主动与对协商成为Trunk接口的可能性，如果邻居接口模式为Trunk/desirable/auto之一，则接口将变成trunk接口工作。
如果不能形成trunk 模式，则工作在access模式。
这种模式是现在交换机的默认模式。
3、switchport mode dynamic auto: 只有邻居交换机主动与自己协商时才会变成Trunk接口，所以它是一种被动模式，当邻居接口为Trunk/desirable之一时，才会成为Trunk。
交换机端口链路类型解读
交换机端口链路类型解读交换机端口链路类型解读交换机端口链路类型有很多种，下面是YJBYS店铺整理的交换机端口链路类型，希望对你有帮助!一交换机端口链路类型介绍交换机以太网端口共有三种链路类型：Access、Trunk和Hybrid。
1.Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口;2.Trunk类型的端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口;3.Hybrid类型的端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。
其中，Hybrid端口和Trunk端口的相同之处在于两种链路类型的端口都可以允许多个VLAN的报文发送时打标签;不同之处在于Hybrid 端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。
三种类型的.端口可以共存在一台以太网交换机上，但Trunk端口和Hybrid端口之间不能直接切换，只能先设为Access端口，再设置为其他类型端口。
例如：Trunk端口不能直接被设置为Hybrid端口，只能先设为Access端口，再设置为Hybrid端口。
二各类型端口使用注意事项配置Trunk端口或Hybrid端口，并利用Trunk端口或Hybrid端口发送多个VLAN报文时一定要注意：本端端口和对端端口的缺省VLAN ID(端口的PVID)要保持一致。
当在交换机上使用isolate-user-vlan来进行二层端口隔离时，参与此配置的端口的链路类型会自动变成Hybrid类型。
Hybrid端口的应用比较灵活，主要为满足一些特殊应用需求。
此类需求多为在无法下发访问控制规则的交换机上，利用Hybrid端口收发报文时的处理机制，来完成对同一网段的PC机之间的二层访问控制。
三各类型端口在接收和发送报文时的处理1.端口接收报文时的处理：2.端口发送报文时的处理：。
交换机各种端口(SFP、1000BASE、1000BASE-SX)精品
1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX（F是光纤单词fiber的缩写），不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC 光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
光纤分布式数据接口（FDDI）是由美国国家标准化组织（ANSI）制定的在光缆上发送数字信号的一组协议。
FDDI使用双环令牌，传输速率可以达到100Mbps。
CCDI是FDDI的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为 100Mbps。
FDDI-2是FDDI的扩展协议，支持语音、视频及数据传输，是FDDI 的另一个变种，称为 FDDI 全双工技术（FFDT），它采用与 FDDI 相同的网络结构，但传输速率可以达到 200Mbps 。
由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点，常用于城域网、校园环境的主干网、多建筑物网络分布的环境，于是FDDI接口在网络骨干交换机上比较常见，现在随着千兆的普及，一些高端的千兆交换机上也开始使用这种接口。
交换机各个端口类型的概述
来源:网络首先,将交换机得类型进行划分,交换机分为低端(SOHO级)与高端(企业级)。
其两者得重要区别就就是低端得交换机,每一个物理端口为一个逻辑端口,而高端交换机则就是将多个物理端口捆绑成一个逻辑端口再进行得配置得。
cisco网络中,交换机在局域网中最终稳定状态得接口类型主要有四种:access/ trunk/ multi/ dot1qtunnel。
1、access: 主要用来接入终端设备,如PC机、服务器、打印服务器等。
2、trunk: 主要用在连接其它交换机,以便在线路上承载多个vlan。
3、multi: 在一个线路中承载多个vlan,但不像trunk,它不对承载得数据打标签。
主要用于接入支持多vlan得服务器或者一些网络分析设备。
现在基本不使用此类接口,在cisco得网络设备中,也基本不支持此类接口了。
4、dot1qtunnel: 用在QinQ隧道配置中。
Cisco网络设备支持动态协商端口得工作状态,这为网络设备得实施提供了一定得方便(但不建议使用动态方式)。
cisco动态协商协议从最初得DISL(Cisco私有协议)发展到DTP(公有协议)。
根据动态协议得实现方式,Cisco网络设备接口主要分为下面几种模式:1、switchport mode access: 强制接口成为access接口,并且可以与对方主动进行协商,诱使对方成为access模式。
2、switchport mode dynamic desirable: 主动与对协商成为Trunk接口得可能性,如果邻居接口模式为Trunk/desirable/auto之一,则接口将变成trunk接口工作。
如果不能形成trunk模式,则工作在access模式。
这种模式就是现在交换机得默认模式。
3、switchport mode dynamic auto: 只有邻居交换机主动与自己协商时才会变成Trunk接口,所以它就是一种被动模式,当邻居接口为Trunk／desirable之一时,才会成为Trunk。
教你识别各种交换机的数据接口类型
教你识别各种交换机的数据接口类型作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章：1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX（F是光纤单词fiber的缩写），不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
光纤分布式数据接口（FDDI）是由美国国家标准化组织（ANSI）制定的在光缆上发送数字信号的一组协议。
FDDI使用双环令牌，传输速率可以达到100Mbps.CCDI是FDDI的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为100Mbps.FDDI-2是FDDI的扩展协议，支持语音、视频及数据传输，是FDDI的另一个变种，称为FDDI全双工技术（FFDT），它采用与FDDI相同的网络结构，但传输速率可以达到200Mbps.由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点，常用于城域网、校园环境的主干网、多建筑物网络分布的环境，于是FDDI接口在网络骨干交换机上比较常见，现在随着千兆的普及，一些高端的千兆交换机上也开始使用这种接口。
交换机的三种接口类型，接收和转发方式
交换机的三种接口类型，接收和转发方式title: 交换机，三种链路方式author: lcbalabaladate:2017-10-20 15:42:11categories: 网络知识tags: [交换机,三种链路方式]交换机常见的三种链路类型：Access端口、Trunk端口、Hybird端口，三者的区别：Access只支持一个VLAN，而Trunk、Hybird支持多个VLAN；Trunk、Hybird之间区别于发送流程，Hybird发送判断PVID属于TAG/UNTAG，TAG则带VLAN直接发送，UNTAG则剥离VLAN 再发送，而对于等于PVID则Trunk/Hybird都是剥离VLAN再发送Hybird是实现跨VLAN（同一网段）通信端口三者的共同点：为不带VLAN的报文加上VLAN，进行VLAN转发【Access】【Trunk】【Hybird】Hybird与Trunk在接收报文的方法是一致的，区别在于对发送报文的判断Trunk发送报文时，判断发送报文pvid是否等于Trunk接口的pvid，等于则剥离vlan 直接发送；不等于则携带VLAN直接发送Hybird发送报文时，判断发送报文pvid是否等于Hybird接口的pvid，等于则剥离vlan直接发送；不等于则再次判断报文时tag还是untag属性，tag 属性则直接携带vlan发送，untag属性则剥离vlan发送(以便于走不同vlan的通道)PS：untag就是普通的Ethernet报文，普通PC机的网卡是可以识别这样的报文进行通讯；tag报文结构的变化是在源mac地址和目的mac地址后，加上了4bytes的vlan信息，也就是vlan tag头，一般来说这样的报文普通PC机的网卡是不能识别的stay true to the mission。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交换机端口类型介绍大全
POE
POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作做何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。
POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。
POE也被称为基于局域网的供电系统(POL, Power over LAN )或有源以太网( Active Ethernet)，有时也被简称为以太网供电，这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范，并保持了与现存以太网系统和用户的兼容性。
IEEE 802.3af标准是基于以太网供电系统POE的新标准，它在IEEE 802.3的基础上增加了通过网线直接供电的相关标准，是现有以太网标准的扩展，也是第一个关于电源分配的国际标准。
IEEE在1999年开始制定该标准，最早参与的厂商有3Com, Intel, PowerDsine, Nortel, Mitel和National Semiconductor。
但是，该标准的缺点一直制约着市场的扩大。
直到2003年6月，IEEE批准了802. 3af标准，它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向IP电话、安全系统以及无线LAN接入点等设备供电的方式进行了规定。
IEEE 802.3af的发展包含了许多公司专家的努力，这也使得该标准可以在各方面得到检验。
一个典型的以太网供电系统。
在配线柜里保留以太网交换机设备，用一个带电源供电集线器(Midspan HUB)给局域网的双绞线提供电源。
在双绞线的末端，该电源用来驱动电话、无线接入点、相机和其他设备。
为避免断电，可以选用一个UPS。
作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接
口的文章：
1、RJ-45接口
这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX
千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
2、SC光纤接口
SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F 是光纤单词fiber的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、FDDI接口
FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。
FDDI 使用双环令牌，传输速率可以达到100Mbps。
CCDI 是FDDI 的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为
100Mbps。
FDDI-2 是FDDI 的扩展协议，支持语音、视频及数据传输，是FDDI 的另一个变种，称为FDDI 全双工技术(FFDT)，它采用与FDDI 相同的网络结构，但传输速率可以达到200Mbps 。
由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点，常用于城域网、校园环境的主干网、多建筑物网络分布的环境，于是FDDI接口在网络骨干交换机上比较常见，现在随着千兆的普及，一些高端的千兆交换机上也开始使用这种接口。
4、AUI接口
AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了。
AUI接口是一种“D”型15针接口，之前在令牌环网或总线型网络中使用，可以借助外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。
5、BNC接口
BNC是专门用于与细同轴电缆连接的接口，细同轴电缆也就是我们常说的“细缆”，它最常见的应用是分离式显示信号接口，即采用红、绿、蓝和水平、垂直扫描频率分开输入显示器的接口，信号相互之间的干扰更小。
现在BNC基本上已经不再使用于交换机，只有一些早期的RJ-45以太网交换机和集线器中还提供少数BNC接口。
6、Console接口
可进行网络管理的交换机上一般都有一个“Console”端口，它是专门用于对交换机进行配置和管理的。
通过Console端口连接并配置交换机，是配置和管理交换机必须经过的步骤。
因为其他方式的配置往往需要借助于IP地址、域名或设备名称才可以实现，而新购买的交换机显然不可能内置有这些参数，所以Console端口是最常用、最基本的交换机管理和配置端口。
不同类型的交换机Console端口所处的位置并不相同，有的位于前面板，而有的则位于
后面板。
通常是模块化交换机大多位于前面板，而固定配置交换机则大多位于后面板。
在该端口的上方或侧方都会有类似“CONSOLE”字样的标识。
除位置不同之外，Console端口的类型也有所不同，绝大多数交换机都采用RJ-45端口，但也有少数采用DB-9串口端口或DB-25串口端口。
DB-9串口端口
DB-25串口端口
无论交换机采用DB-9或DB-25串行接口，还是采用RJ-45接口，都需要通过专门的Console线连接至配置方计算机的串行口。
与交换机不同的Console端口相对应，Console线也分为两种：一种是串行线，即两端均为串行接口(两端均为母头)，两端可以分别插入至计算机的串口和交换机的Console端口;另一种是两端均为RJ-45接头(RJ-45 to RJ-45)的扁平线。
由于扁平线两端均为RJ-45接口，无法直接与计算机串口进行连接，因此，还必须同时使用一个RJ-45 to DB-9(或RJ-45 to DB-25)的适配器。
通常情况下，在交换机的包装箱中都会随机赠送这么一条Console线和相应的DB-9或DB-25适配器。
