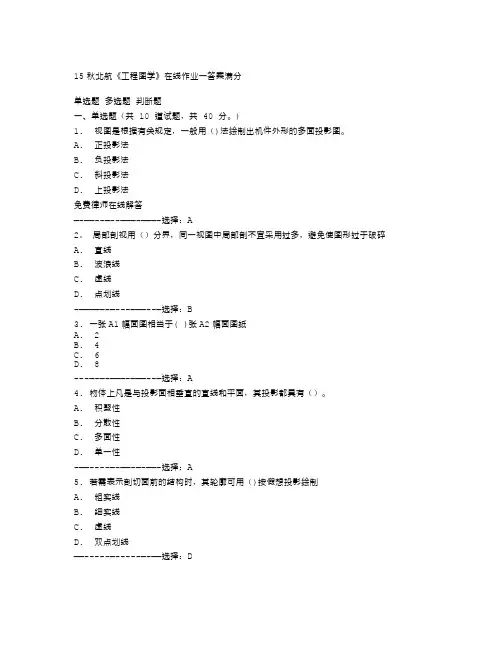

15秋北航《工程图学》在线作业一答案满分单选题多选题判断题一、单选题（共 10 道试题，共 40 分。
)1.视图是根据有关规定，一般用（)法绘制出机件外形的多面投影图。
A.正投影法B.负投影法C.斜投影法D.上投影法免费律师在线解答—-——--—--———-———-选择：A2。
局部剖视用（）分界，同一视图中局部剖不宜采用过多，避免使图形过于破碎A.直线B.波浪线C.虚线D.点划线-—————-—---———--—选择：B3. 一张A1幅面图相当于( )张A2幅面图纸A. 2B. 4C. 6D.8---—-—-———-———--—选择：A4. 物体上凡是与投影面相垂直的直线和平面，其投影都具有（）。
A.积聚性B.分散性C.多面性D.单一性-——----—-——-—-——-选择：A5. 若需表示剖切面前的结构时，其轮廓可用（)按假想投影绘制A.粗实线B.细实线C.虚线D.双点划线——-----—-----—-——选择：D6。
当机件有若干个孔、槽等相同且成规律分布的结构时，可以仅画出一个或几个，其余只画出中心位置或用（）连接,但应标明孔槽的总数A.粗实线B.细实线C.虚线D.点划线———-—-———----——--选择:B7. 基本体叠加组合时两立体表面的融合即（)。
A.平行B.垂直C.相交D.相切----——-———-——--——选择：C8. 尺寸标注的基本要求为（）.A.标注正确B.尺寸完整C.布置合理D.以上全部正确—--—-—--—---——-——选择：D9. 假想将物体放在互相垂直且透明的三面投影面体系中，就象隔着透明玻璃观察物体，这样进行投影所得到的图形称为（）投影图A.第一角B.第二角C.第三角D.第四角-——-—-—----————-—选择：C10. 重合断面图的轮廓线必须用（）绘制，并画上与水平线成45°的剖面线A.粗实线B.细实线C.虚线D.点划线-—-——---———-——--—选择：B北航《工程图学》在线作业一单选题多选题判断题二、多选题（共 5 道试题，共 20 分。
