医用超声探头原理及分类一、原理是各种型号的超声诊断仪借以将高频电能转换为超声机械能向外辐射，并接收超声回波将声能转换为电能的一种声-电可逆转换器件。
将电信号加载在超声振子上引起震荡产生超声，这就是探头的逆压电效应，也被称为探头的发射作用；将从人体组织返回的超声回波作用在超声振子上转换成电信号，这是探头的压电效应，也被称为探头的接收作用。
二、分类脉冲回波式探头：1、单探头：它通常选用磨制成平面薄圆片形的压电陶瓷作为换能器。
超声聚焦通常采用薄壳球形或碗型换能器有源聚焦和平面薄圆片配声透镜聚焦两种方式。
常用于A型、M型、机械扇扫和脉冲多普勒工作方式的超声诊断仪中。
2、机械探头：按压电晶片数和运动方式可分为单元换能器往返摆动扫描和多元换能器旋转切换扫描探头两类。
按扫差平面特性可分为扇形扫查、全景径向扫查和矩形平面线形扫查探头。
3、电子探头：它采用多元结构，利用电子学原理进行声束扫查。
按结构和工作原理它可分为线阵、凸阵和相控阵探头。
4、术中探头：它是在手术过程中用来显示体内结构及手术器械位置的，属于高频探头，频率在7MHz左右，具有体积小，分辨力高的特点。
它有机械扫描式、凸阵式和线控式三种。
5、穿刺探头：它通过相应的体腔，避开肺气、肠胃气和骨组织，以接近被检的深部组织，提高可检查性和分辨力。
目前已有经直肠探头、经尿道探头、经阴道探头、经食管探头、胃镜探头和腹腔镜探头。
这些探头有机械式、线控式或凸阵式；有不同的扇形角；有单平面式和多平面式。
其频率都比较高，一般在6MHz左右。
近年还发展了口径小于2mm、频率在30MHz以上的经血管探头。
6、经腔内探头：它通过相应的体腔，避开肺气、肠胃气和骨组织，以接近被检的深部组织，提高可检查性和分辨力。
目前已有经直肠探头、经尿道探头、经阴道探头、经食管探头、胃镜探头和腹腔镜探头。
这些探头有机械式、线控式或凸阵式；有不同的扇形角；有单平面式和多平面式。
其频率都比较高，一般在6MHz左右。
《超声医用探头》课件
PPT,a click to unlimited possibilities
汇报人：PPT
目录 /目录
01
点击此处添加 目录标题
04
超声医用探头 的性能指标
02
超声医用探头 的概述
05
超声医用探头 的操作方法
03
超声医用探头 的组成结构
06
超声医用探头 的维护保养
01 添加章节标题
02 超声医用探头的概述
提高探头灵敏 度：通过优化 探头设计和材 料，提高探头 灵敏度，提高
图像质量
降低探头成本： 通过优化生产 工艺和材料选 择，降低探头 成本，提高市
场竞争力
提高探头耐用 性：通过优化 探头设计和材 料，提高探头 耐用性，降低
维护成本
提高探头智能 化：通过引入 人工智能技术， 提高探头智能 化水平，提高 诊断准确性和
效率
在医疗领域和其他领域的应用拓展
医疗领域：超声医用探头在医学诊断、治疗和手术中的应用越来越广泛
其他领域：超声医用探头在工业检测、无损检测、环境监测等领域的应用也在逐渐扩大
技术发展：随着科技的进步，超声医用探头的性能和功能也在不断提升，如高分辨率、 高灵敏度、高穿透力等 未来展望：超声医用探头在未来可能会更加智能化、便携化，应用领域也将更加广泛。
超声医用探头的维护保 养
探头的清洁和消毒方法
清洁方法：使用专用 的清洁剂和软布进行 清洁，避免使用含有 酒精、消毒剂等化学 物质的清洁剂。
消毒方法：使用专用 的消毒剂进行消毒， 消毒后需要用清水冲 洗干净，避免残留消 毒剂。
干燥方法：使用专用 的干燥设备进行干燥， 避免使用高温、紫外 线等方法进行干燥。
未来市场前景和发展趋势

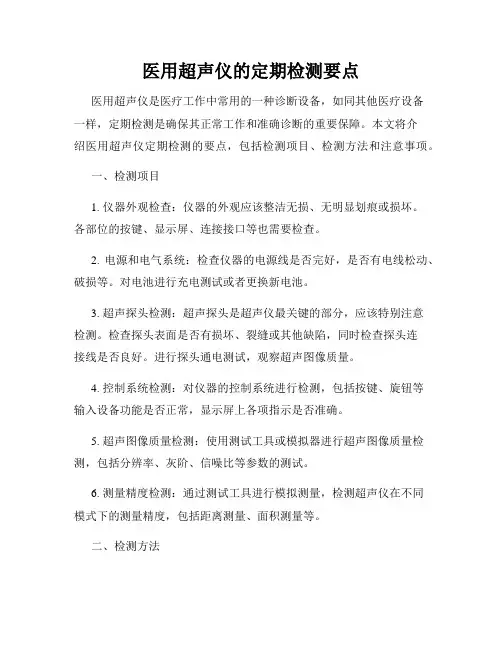

医用超声仪的定期检测要点
医用超声仪的定期检测要点医用超声仪是医疗工作中常用的一种诊断设备，如同其他医疗设备一样，定期检测是确保其正常工作和准确诊断的重要保障。
本文将介绍医用超声仪定期检测的要点，包括检测项目、检测方法和注意事项。
一、检测项目1. 仪器外观检查：仪器的外观应该整洁无损、无明显划痕或损坏。
各部位的按键、显示屏、连接接口等也需要检查。
2. 电源和电气系统：检查仪器的电源线是否完好，是否有电线松动、破损等。
对电池进行充电测试或者更换新电池。
3. 超声探头检测：超声探头是超声仪最关键的部分，应该特别注意检测。
检查探头表面是否有损坏、裂缝或其他缺陷，同时检查探头连接线是否良好。
进行探头通电测试，观察超声图像质量。
4. 控制系统检测：对仪器的控制系统进行检测，包括按键、旋钮等输入设备功能是否正常，显示屏上各项指示是否准确。
5. 超声图像质量检测：使用测试工具或模拟器进行超声图像质量检测，包括分辨率、灰阶、信噪比等参数的测试。
6. 测量精度检测：通过测试工具进行模拟测量，检测超声仪在不同模式下的测量精度，包括距离测量、面积测量等。
二、检测方法1. 目视检查法：通过仔细观察超声仪的仪器外观和连接状态，判断仪器是否有明显损坏或异常情况。
同时，目视检查超声探头的情况，包括表面是否完好、连接线是否良好等。
2. 功能测试法：通过使用超声仪的各项功能，包括按键、旋钮等进行测试，确保功能是否正常，是否有响应延迟、误码等情况。
3. 图像测试法：使用测试工具或模拟器生成特定图像，通过显示屏观察超声图像的质量，包括清晰度、对比度等。
并对图像进行测量，检测测量结果的准确性。
4. 标准检测法：根据超声仪的性能规范和标准，使用标准测试工具进行检测，确保仪器符合规定的标准要求。
三、注意事项1. 定期维护保养：除了定期检测，医用超声仪还需要定期进行维护保养，例如清洁超声探头等。
维护保养工作应该按照仪器使用说明书进行。
2. 记录和报告：对于每次检测，应该进行详细的记录，并生成检测报告，包括检测日期、检测人员、检测项目等信息，以备将来参考和追踪。
医用超声探头的种类
医用超声探头的种类
医用超声探头是医学影像诊断中常用的一种设备，它能够通过
超声波来成像人体内部的器官和组织，帮助医生进行诊断和治疗。
根据不同的应用和需要，医用超声探头有多种不同的种类，每种都
有特定的用途和优势。
1. 线阵探头（Linear array transducer），线阵探头适用于
浅表部位的超声检查，如甲状腺、乳腺、肾脏等。
它具有高分辨率
和较宽的成像范围，适合于观察细小结构和进行定位测量。
2. 凸阵探头（Convex array transducer），凸阵探头适用于
深部器官的超声检查，如心脏、肝脏、膀胱等。
它具有较大的成像
深度和较宽的扫描范围，适合于观察大范围的解剖结构和进行动态
观察。
3. 阵列探头（Phased array transducer），阵列探头适用于
需要快速成像和动态观察的情况，如心脏超声检查和血管超声检查。
它具有快速成像和多普勒功能，可以观察心脏和血管的运动和血流
情况。
4. 便携式探头（Portable transducer），便携式探头适用于临床急救和移动医疗的场合，如急诊科、卫生院和野外医疗。
它具有小巧轻便、易于携带和操作的特点，可以在不同场合进行快速的超声检查和评估。
以上是一些常见的医用超声探头种类，它们在临床诊断和治疗中发挥着重要的作用。
随着科技的不断进步，医用超声探头的种类和功能还在不断地发展和完善，为医学影像诊断提供了更多的选择和可能。

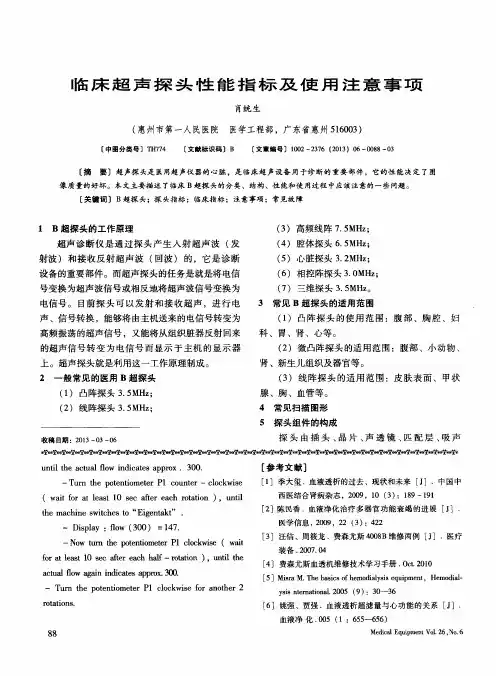

临床超声探头性能指标及使用注意事项
