起重机安装主梁焊接施工方案

起重机安装主梁焊接施工方案

一、工程概况本工程为某公司新建厂房内电动单梁桥式起重机的主梁焊接安装工程。

主梁采用Q345B高强度结构钢,长度为20米,截面尺寸为H型钢,主梁焊接工作将在车间内进行,现场具备焊接条件。

二、施工准备1. 人员准备:成立焊接施工小组,明确各成员职责,组织相关人员参加焊接技术交底。

2. 材料准备:准备主梁钢材、焊接材料(焊条、焊剂)、防护用品(防护眼镜、手套、口罩等)。

3. 机械设备准备:准备焊接设备(电弧焊机、切割机、打磨机等)、辅助工具(钢尺、角尺、水平尺等)。

4. 施工现场准备:清理施工现场,确保焊接区域平整、无杂物,具备安全施工条件。

三、施工工艺1. 焊接顺序:先进行主梁下翼缘焊接,再进行上翼缘焊接,最后进行腹板焊接。

2. 焊接方法:采用电弧焊进行焊接,焊接过程应遵循焊接工艺规程。

3. 焊接工艺参数:根据焊接材料、焊接设备、焊接位置等因素,确定焊接电流、电压、焊接速度等参数。

4. 焊接顺序:(1)下翼缘焊接:先焊接下翼缘与腹板连接处,再焊接下翼缘与端板连接处。

(2)上翼缘焊接:先焊接上翼缘与腹板连接处,再焊接上翼缘与端板连接处。

(3)腹板焊接:先焊接腹板与下翼缘连接处,再焊接腹板与上翼缘连接处。

5. 焊接质量要求:(1)焊缝表面应平整,无气孔、夹渣、裂纹等缺陷。

(2)焊缝尺寸应符合设计要求,焊缝高度、宽度等应符合相关标准。

(3)焊接接头处应进行打磨处理,确保焊接接头平整、光滑。

四、安全措施1. 施工人员应穿戴好个人防护用品,确保安全。

2. 施工现场应设置警示标志,禁止无关人员进入。

3. 焊接过程中,应确保焊接设备正常工作,避免因设备故障导致事故发生。

4. 焊接过程中,应保持焊接区域通风良好,避免有害气体积聚。

5. 焊接过程中,应严格控制焊接电流、电压、焊接速度等参数,确保焊接质量。

五、施工进度安排1. 焊接施工准备:1天2. 焊接施工:5天3. 焊接质量检查:1天4. 施工总结:1天六、施工总结1. 焊接施工过程中,应严格按照施工方案执行,确保焊接质量。

桥式起重机主梁计算

桥式起重机主梁计算

桥式起重机主梁计算一、起重机主梁的工作条件和荷载情况1.工作条件:主梁处于静止状态、启动和停止状态下的荷载、移动状态下的荷载等。

2.荷载情况:起重机的荷载主要包括起重物的重量、启动和停止状态下的荷载、风荷载等。

其中,起重物的重量是计算主梁的重要参数。

二、主梁的尺寸计算1.主梁的长度:主梁的长度应根据实际使用情况来确定,一般为起重机的工作范围加上一定的安全边距。

根据主梁长度确定梁的截面尺寸。

2.主梁的截面尺寸:主梁的截面尺寸应根据起重机的工作条件和荷载情况来确定。

通常采用钢材作为主梁的材料,选择合适的型钢截面。

截面的选择要满足主梁在工作条件下的强度要求。

3.主梁的高度:主梁的高度与梁的截面尺寸有关。

一般来说,主梁的高度越大,强度越高,但也会增加自重和制造成本。

因此,需要综合考虑强度要求、自重和制造成本等因素来确定主梁的高度。

三、主梁的材料选择1.主梁通常采用优质钢材,如Q345B、Q345D等。

这些钢材具有较高的强度、韧性和抗腐蚀性能,适合用于承受起重机荷载的主梁。

2.在选择主梁材料时,还需要考虑材料的成本、可焊性、可加工性等因素。

四、主梁的结构设计和分析1.结构设计:根据主梁在工作条件下的受力情况,进行结构设计。

设计包括主梁截面的形状和尺寸、连接方式和布置等。

设计要求主梁在荷载作用下保持稳定,不发生破坏和变形。

2.结构分析:对主梁进行结构分析,计算主梁受力、变形等参数。

分析结果可以用于确定主梁的强度是否满足要求,并对主梁进行优化设计。

五、主梁的制造和安装1.主梁的制造:根据结构设计的要求,进行主梁的材料选择、截面加工、焊接和表面处理等工艺。

2.主梁的安装:将制造好的主梁安装到起重机上,并进行调整和固定。

安装过程中需要保证主梁与其它部件的连接紧固和稳固。

综上所述,桥式起重机主梁计算是一个复杂的过程,需要根据起重机的工作条件和荷载情况,对主梁的尺寸、材料、结构进行综合考虑和设计。

计算过程中需要注意荷载的合理估计、结构的强度和稳定性要求、材料的选择等问题。

新旧国标-桥式起重机主梁上拱度验收标准对比

新旧国标-桥式起重机主梁上拱度验收标准对比

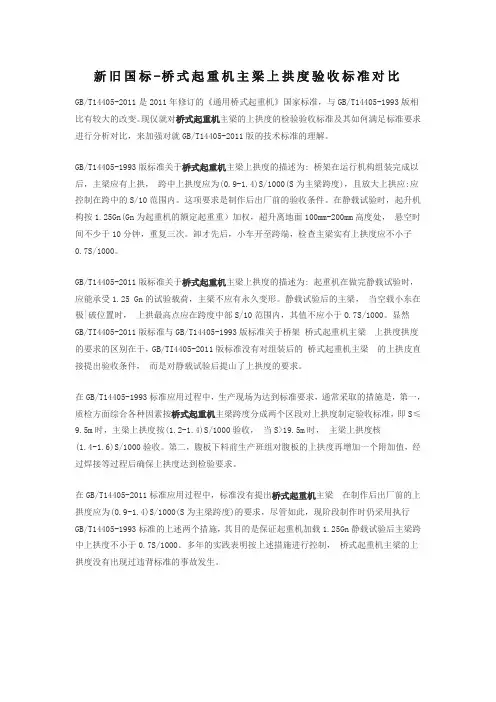

新旧国标-桥式起重机主梁上拱度验收标准对比GB/T14405-2011是2011年修订的《通用桥式起重机》国家标准,与GB/T14405-1993版相比有较大的改变。

现仅就对桥式起重机主梁的上拱度的检验验收标准及其如何满足标准要求进行分析对比,来加强对就GB/T14405-2011版的技术标准的理解。

GB/T14405-1993版标准关于桥式起重机主梁上拱度的描述为: 桥架在运行机构组装完成以后,主梁应有上拱,跨中上拱度应为(0.9-1.4)S/1000(S为主梁跨度),且放大上拱应:应控制在跨中的S/10范围内。

这项要求是制作后出厂前的验收条件。

在静载试验时,起升机构按1.25Gn(Gn为起重机的额定起重重)加权,超升离地面100mm-200mm高度处,悬空时间不少于10分钟,重复三次。

卸才先后,小车开至跨端,检查主梁实有上拱度应不小子0.7S/1000。

GB/T14405-2011版标准关于桥式起重机主梁上拱度的描述为: 起重机在做完静载试验时,应能承受1.25 Gn的试验载荷,主梁不应有永久变形。

静载试验后的主梁,当空载小东在极|破位置时,上拱最高点应在跨度中部S/10范围内,其值不应小于O.7S/1000。

显然GB/TI4405-2011版标准与GB/T14405-1993版标准关于桥架桥式起重机主梁上拱度拱度的要求的区别在于,GB/TI4405-2011版标准没有对组装后的桥式起重机主梁的上拱皮直接提出验收条件,而是对静载试验后提山了上拱度的要求。

在GB/T14405-1993标准应用过程中,生产现场为达到标准要求,通常采取的措施是,第一,质检方面综合各种因素按桥式起重机主梁跨度分成两个区段对上拱度制定验收标准,即S≤9.5m时,主梁上拱度按(1.2-1.4)S/1000验收,当S>19.5m时,主梁上拱度核(1.4-1.6)S/1000验收。

第二,腹板下料前生产班组对腹板的上拱度再增加一个附加值,经过焊接等过程后确保上拱度达到检验要求。

桥式起重机使用说明书(完整版)(一)

桥式起重机使用说明书(完整版)(一)

桥式起重机使用说明书(完整版)(一)引言概述桥式起重机是一种常用的起重设备,广泛应用于工业生产、建筑工地和港口等场合。

本使用说明书将为用户详细介绍桥式起重机的组成结构、操作方法、注意事项等内容,以帮助用户正确、有效地使用桥式起重机。

正文一、桥式起重机的组成结构1. 主要组成部分- 主梁:桥式起重机的主要承重部分,用于支撑和传递货物的重量。

- 两侧支柱:支撑主梁,保证其稳定性和安全性。

- 起重机运行机构:包括电动机、减速机、制动器等,用于驱动起重机的运行。

- 电气控制系统:用于控制起重机的各项运动和操作。

2. 辅助组件- 钢丝绳:用于悬挂、牵引货物的承载工具。

- 钩块:用于悬挂和搬运货物,具有一定的承载能力。

- 操纵室:提供操作员进行起重机操控的空间。

- 安全防护装置:如限位器、重载保护器等,保障起重机的安全运行。

二、桥式起重机的操作方法1. 操纵室操作- 开关启动:通过控制面板上的开关按钮启动起重机的运行。

- 运动控制:通过操作手柄控制起重机的上下、前后、左右等运动。

- 钩块操作:通过操纵起重机的操作杆控制钩块的升降、伸缩等动作。

2. 注意事项- 操作前检查:在使用桥式起重机之前,需要对各项设备进行检查,确保其正常运行。

- 负载控制:根据起重机的额定承载能力及货物重量,合理控制负载,避免超载运行。

- 安全操作:操作人员需要经过专业培训,并遵守相关的安全操作规范。

三、桥式起重机的维护保养1. 日常保养- 定期检查:对起重机的各项部件进行定期检查,包括电气设备、润滑系统等。

- 清洁维护:保持起重机的清洁并及时清除积尘,防止其影响起重机的正常运行。

2. 定期保养- 润滑维护:对起重机的润滑部位进行定期加油、润滑,确保其正常运转。

- 零部件更换:对磨损严重或老化的零部件进行及时更换,以保证起重机的使用寿命。

四、桥式起重机的安全注意事项1. 操作安全- 操作前培训:确保操作人员经过专业培训,熟知起重机的使用方法和安全标准。

桥式起重机主梁设计说明书

桥式起重机主梁设计说明书

桥式起重机设计说明书姓名:胡会会学号:学院:材料科学与工程学院专业班级:材0802-2指导教师:朱浩日期:2011年7月目录一、主梁的几何尺寸 (1)1、梁的截面选择和验算 (1)2、箱形主梁截面的主要几何尺寸 (2)二、主梁的受力分析 (3)1、载荷计算 (3)2、强度验算 (3)3、主梁刚度的验算 (5)第二章主梁的制造焊接工艺过程 (6)一、备料 (6)二、下料 (7)三、焊接 (7)第三章焊缝外观评定及焊接无损检测 (9)一、焊接外观质量评定 (9)二、无损检测 (9)第四章焊接工艺卡 (10)第五章焊接接头微观组织及显微硬度 (11)一、微观组织观察 (11)二、显微硬度测试 (12)第六章焊接接头的力学性能评定 (13)一、接头拉伸试验 (14)二、接头弯曲试验 (15)三、接头冲击试验 (15)结束语16第一章桥式起重机箱型主梁截面尺寸一、主梁的几何尺寸1、梁的截面选择和验算通常按刚度和强度条件,并使截面积最小(经济条件),满足建筑条件要求(如吊车梁及平台焊接梁最大高度受建筑条件限制),来确定梁的高度,然后初步估算梁的腹板、盖板厚度,进行截面几何特征的计算,然后进行验算,经适当调整,直到全部合格。

图1起重机的结构图中部高度h端梁连接处高度h1梯形高度c 端梁宽度腹板的壁间距b腹板厚度δ0 盖板宽度b大隔板间距a小隔板高度h2 小隔板间距a1 纵向加筋角钢h3腹板厚均布载荷移动载荷F每个轮子的轮压F 1、F2小车自重Gx水平均布载荷qsh水平集中载荷Fsh 2、箱形主梁截面的主要几何尺寸靠近端梁处mmhha127221=--==δδ跨中为mmha2000)0.2~5.1(==查表并根据实际需要确定二、主梁的受力分析1、载荷计算由起重机主梁自重曲线得桥梁自重Gq=11t,自重均布载荷q1=Gq/L=55N/cm其中α为确定小车自重的系数,Q=5~100t的小车,α=0.35,动力系数φ取1.2Gx=Qα=172kN2、强度验算(1)、垂直弯矩包括两部分:移动载荷引起的弯矩:mNFLMF⋅⨯=⨯⨯⨯⨯==63107.35.198.9105.774141均布载荷引起的弯矩:(2)水平弯矩包括两部分:水平集中载荷引起的弯矩:水平均布载荷引起的弯矩:(3)尺寸确定后惯性矩的计算对x轴的惯性矩对y轴的惯性矩46233110308.0212122cmbhhbIy⨯=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫⎝⎛+++⨯=δδδδ(4)截面弯曲系数由水平垂直和MM产生的主梁跨中截面的正应力分别为故水平和垂直弯矩同时作用时,在主梁上下盖中引起最大正应力为1300mm700mm2000mm3500mm700mm6mm752mm1272mm2000mm424mm636mm318mm查资料查资料172kN5.5N/cm38kN][52.20252.1201σσσσ<=+=+=MPa 水平垂直16Mn 钢][σ为225.5MPa 故为安全主梁截面最大剪应力在腹板中部,0max 2δτ⨯=xd s I S F 主梁端部N qL F F s 813252=+= 主梁端部截面对x 轴的静矩为311111011468821627001675241627006)162700()22(422)2(2cm h b h h S =⨯-⨯⨯+⨯-⨯⨯-=-+-⨯-=δδδδδ 主梁端部截面对x 轴的惯性矩411110113125442)2)()2(31[cm h h b h I xd =-+-=δδδδ故][64.1016.023125444688813125max ττ<=⨯⨯⨯=MPa (16Mn 钢][τ为137.3MPa)故为安全3、主梁稳定性的计算由于s h σδ/2351702126/1272/00>==,故应配置横向和纵向加筋。

桥(门)式起重机主梁挠度的检测

桥(门)式起重机主梁挠度的检测

桥(门)式起重机主梁挠度的检测在桥(门)式起重机安全技术检验中,主梁拱度的检测是一项十分重要的内容。

JB1036-82(通用桥式起重机技术条件)中明确规定:主梁跨中上拱度F=L(0.9-1.4)/1000。

且最大拱度应控制在跨度中部的L/10范围内。

目前常用的检测方法有传统拉钢丝法和现行吊钩悬尺法,以及磁铁悬尺法。

1.1 拉钢丝法拉钢丝法要求三名检测人员必须爬到起重机的主梁上,使φ0.5mm细钢丝的一头固定于主梁的一端(钢丝通过上盖板上的等高块),另一头与主梁另一端的15kg弹簧秤相接。

然后选取测量点,测量钢丝至主梁上表面的垂直距离,再计算出拱度值。

此方法有较大的局限性和检测人员登高作业的危险性,仅应用于部分箱形双梁桥式起重机主梁拱度的检测,而不适合单梁桥(门)式起重机以及带裙板的箱形双梁桥式起重机主梁拱度的检测。

1.2 吊钩悬尺法吊钩悬尺法是将300mm钢板尺倒挂在吊钩上,开动小车(电动葫芦)沿着工字钢轨道运行,通过架设在地面上的水准仪,依次测取主梁各点的标高值。

然后计算出其拱度值。

这种测量方法误差大,有时可能会得出相反的结果。

影响测量精度的因素是:小车行走轮半径误差和轨道踏面形状误差以及小车三条腿等都会直接反映在标高值上,致使测取的标高值不真实,最后计算出的拱度值便不准确了。

1.3 磁铁悬尺法磁铁悬尺法是用一根0.5m的细钢丝,一端固定在磁铁上,另一端固定于一个0.5kg的重锤。

在细钢丝上安装一个可以调节位置的300mm钢板尺,用一根专用绝缘杆将磁铁吸附于主梁下盖板或工字钢轨道的下表面上。

然后选取主梁两端和梁中三个测量点,通过架设在地面上的水准仪读取被磁铁悬挂标尺上的数值,从而计算出主梁跨中的拱度值。

即主梁跨中拱度值=跨中标高值-1/2(较高端跨端标高值+较底端跨端标高值)。

钢板尺正向固定于细钢丝上,测得结果是正值时为上拱,反之为下挠。

利用此法可检测各种型式起重机主梁拱度,方法简捷,结果准确,省时省力。

QD5-16.5A6桥式起重机的主梁和端梁设计

QD5-16.5A6桥式起重机的主梁和端梁设计

摘要桥式起重机的梁有多种结构,本设计采用箱形双梁结构。

主梁跨度25.5m ,是由上、下盖板和两块垂直的腹板组成封闭箱形截面实体板梁连接。

因本设计的起重量比较大,故主梁内部设置横纵加劲板,以保证主梁桥架受载后的稳定性。

端梁部分在起重机中有着重要的作用,它是承载平移运输的关键部件。

端梁部分是由车轮组合端梁架组成,端梁部分主要有上盖板,腹板和下盖板组成;端梁是由两段通过连接板和角钢用高强螺栓连接而成。

在端梁的内部设有加强筋,以保证端梁架受载后的稳定性。

本设计大车运行机构部分采用分别驱动,分别驱动省去了中间部分的传动轴,使得质量减轻,尺寸减小。

分别驱动的结构不因主梁的变形而在大车传动性机能方面受到影响,从而保证了运行机构多方面的可靠性。

所以,大车运行机构采用分别驱动。

设计中参考了各种资料, 运用各种途径, 努力利用各种条件来完成此次设计。

本设计通过反复斟酌各种设计方案, 认真讨论, 不断反复校核, 力求设计合理;通过采取计算机辅助设计方法以及参考前人的先进经验, 力求有所创新;通过计算机辅助设计方法, 绘图和设计计算都充分发挥计算机的强大辅助功能, 力求设计高效。

关键词:箱形双梁桥式起重机主梁端梁ABSTRACTThe beam has a variety of structure of bridge crane,This design uses the box beam structure. Girder span 25.5 m, is composed of upper and lower cover plate and two vertical web form closed entity board box section beam connection. Because the weight is large since the design of main girder internal setting transverse and longitudinal stiffening plate, to ensure the stability of the main girder bridge frame after loading.Beam section has an important role in the crane, it is the key of the carrying truck transportation parts. Beam section is made up by the wheels of side beams, beam of a cover plate, web plate and the lower cover plate; Beam is made up of two paragraphs by connecting plate and Angle iron with high strength bolt connection and into. In the end beam with internal stiffeners, to ensure the stability of side beams after loading.This part adopts respectively drive design supporting institutions, respectively to drive out the middle part of the drive shaft, make the quality to reduce, reduce the size. Respectively drive structure is not due to deformation of the girder in cart driving function of sex is affected, thus ensuring the reliability of the operation aspects. So, cart running mechanism driven by respectively.Reference in the design of various materials, using various channels, trying to use a variety of conditions to complete the design. This design through a premade each kind of design scheme of serious discussion, is repeated, strive to design reasonable; By adopting the computer aided design method and reference the advanced experience of predecessors, makes every effort to innovate; By the method of computer aided design, drawing and design calculation are powerful auxiliary function to give full play to the computer, to design high efficiency.KEY WORDS: box double beam bridge crane main beam below beam目录摘要 (1)ABSTRACT (2)目录 (3)前言 (5)1 箱形结构主梁的设计 (6)1.1箱形梁式桥架的主梁构造和主要尺寸确定 (6)1.2主梁的尺寸计算 (8)1.2.1 主要尺寸的确定 (9)1.2.2 主梁的计算 (12)1.2.3主梁的强度验算 (14)1.2.4主梁的垂直刚度验算 (16)2 箱形结构端梁的设计 (19)2.1箱形梁式桥架的端梁构造和主要尺寸确定 (19)2.2端梁的计算 (20)2.2.1计算载荷的确定 (21)2.2.2 端梁垂直最大弯距 (21)2.2.3端梁水平最大弯距 (22)2.2.4端梁截面尺寸的确定 (23)2.2.5端梁的强度验算 (24)2.3主要焊缝的计算 (28)2.3.1 端梁端部上翼缘焊缝 (28)2.3.2 端梁端部下翼缘焊缝 (28)2.3.3 主梁与端梁的连接焊缝 (29)2.3.4 主梁上盖板焊缝 (29)2.3.5验算螺栓的拉力是否满足条件 (30)2.3.6验算上盖板角钢和腹板角钢焊缝的强度 (31)2.3.7选电动机 (33)3 主梁与端梁的连接 (36)3.1法兰板连接焊缝计算 (39)3.2法兰连接螺栓的计算 (41)4缓冲器的选择 (43)4.1缓冲器的缓冲容量 (43)4.1.1缓冲行程内运行阻力和制动力消耗的功. (44)4.1.2一个缓冲器要吸收的能量即缓冲器应具有的缓冲容量为: (45)4.2缓冲器的校核 (45)5 焊接工艺设计 (47)5.1盖板、腹板的拼接焊缝位置 (47)5.2各焊缝的焊接方法及接头型式 (47)5.3焊接工艺和焊接顺序 (49)结论 (50)致谢 (51)参考文献 (52)前言大学生活是美好充实而又短暂的。

桥式起重机主梁强度、刚度计算

桥式起重机主梁强度、刚度计算

桥式起重机箱形主梁强度计算一、通用桥式起重机箱形主梁强度计算(双梁小车型)1、受力分析作为室内用通用桥式起重机钢结构将承受常规载荷G P 、Q P 和H P 三种基本载荷和偶然载荷S P ,因此为载荷组合Ⅱ。

其主梁上将作用有G P 、Q P 、H P 载荷。

主梁跨中截面承受弯曲应力最大,为受弯危险截面;主梁跨端承受剪力最大,为剪切危险截面。

当主梁为偏轨箱形梁时,主梁跨中截面除了要计算整体垂直与水平弯曲强度计算、局部弯曲强度计算外,还要计算扭转剪切强度,弯曲强度与剪切强度需进行折算。

2、主梁断面几何特性计算上下翼缘板不等厚,采用平行轴原理计算组合截面的几何特性。

图2-4注:此箱形截面垂直形心轴为y-y 形心线,为对称形心线。

因上下翼缘板厚不等,应以x ’— x ’为参考形心线,利用平行轴原理求水平形心线x —x 位置c y 。

① 断面形状如图2-4所示,尺寸如图所示的H 、1h 、2h 、B 、b 、0b 等。

② 3212F F F F ++=∑ [11Bh F =,02bh F =,23Bh F =] ③ Fr q ∑= (m kg /)④ 321232021122.)21(2)2(F F F h F h h F h H F Fy F y ii c +++++-=∑⋅∑=(cm ) ⑤ 223322323212113112212)(212y F Bh y F h h H b y F Bh J x ⋅++⋅+--+⋅+= (4cm ) ⑥ 202032231)22(21221212bb F h b B h B h J y ++++= (4cm )⑦ c X X y J W /=和c X y H J -/(3cm ) ⑧ 2BJ W yy =(3cm ) 3、许用应力为 ][σ和 ][τ。

4、受力简图1P 与2P 为起重小车作用在一根主梁上的两个车轮轮压,由Q P 和小车自重分配到各车轮的作用力为轮压。

桥式起重机主梁强度刚度计算

桥式起重机主梁强度刚度计算

桥式起重机主梁强度刚度计算桥式起重机是一种常见的起重设备,它具有高度、跨度大、工作范围广的特点。

主梁是桥式起重机的重要组成部分,它承担起整个起重机的重量和荷载。

因此,主梁的强度和刚度的计算对于保证起重机的安全和正常运行非常重要。

一、桥式起重机主梁的强度计算1.强度计算原则:桥式起重机主梁的强度计算要根据工作条件和荷载要求,在满足正常工作荷载的情况下,确保主梁不会发生破坏或超过允许应力范围。

2.静弯应力计算:桥式起重机主梁在承受负荷时,会产生弯曲应力。

根据弹性力学原理,主梁的弯曲应力可以通过以下公式计算:σ=M*y/I其中,σ为弯曲应力,M为弯矩,y为主梁截面中心到受力点的距离,I为主梁惯性矩。

3.剪切应力计算:桥式起重机主梁在承受负荷时,也会产生剪切应力。

剪切应力可以通过以下公式计算:τ=V*Q/(h*t)其中,τ为剪切应力,V为剪力,Q为主梁截面上受剪应力的弦边长度,h为主梁截面高度,t为主梁截面厚度。

二、桥式起重机主梁的刚度计算1.刚度计算原则:桥式起重机主梁的刚度计算是为了保证主梁在承受荷载时不会出现过大挠度,确保起重机的正常工作。

2.梁的挠度计算:桥式起重机主梁的挠度计算可以通过以下公式进行估算:δ=(5*q*l^4)/(384*E*I)其中,δ为主梁的挠度,q为荷载,l为跨度,E为主梁的弹性模量,I为主梁的惯性矩。

总结:桥式起重机主梁的强度和刚度计算是保证起重机正常工作和安全运行的重要环节。

合理计算主梁的强度和刚度可以有效避免主梁的破坏和变形,确保起重机的性能和寿命。

此外,还需要使用合适的材料和工艺来制作主梁,以满足起重机的实际要求。

桥式起重机的结构组成

桥式起重机的结构组成

桥式起重机的结构组成桥式起重机是一种常见的起重设备,其结构组成主要包括起重机梁、支撑系统、行走系统、起升系统以及控制系统等部分。

起重机梁是桥式起重机的主要承载部分,通常由两根主梁和多根横梁组成。

主梁一般采用钢结构,具有较高的强度和刚度,能够承受起重机的工作负荷。

横梁连接在主梁上,起到增加刚度和稳定性的作用。

起重机梁的设计和制造要求严格,需要考虑各种工况下的安全性和稳定性。

支撑系统是桥式起重机的支撑结构,用于支撑和固定起重机梁。

支撑系统通常包括支撑柱和地脚螺栓。

支撑柱一般由钢结构制成,通过地脚螺栓固定在地基上,起到支撑和稳定起重机梁的作用。

支撑系统的设计和选型需要考虑地基承载能力和起重机梁的重量等因素。

行走系统是桥式起重机的移动装置,用于实现起重机在工作区域内的行走。

行走系统通常由行走轮、行走机构和行走驱动器等组成。

行走轮固定在起重机梁下方,通过行走机构和行走驱动器实现起重机的水平移动。

行走系统的设计和选型需要考虑起重机的行走速度、行走平稳性和工作环境等因素。

起升系统是桥式起重机的起重装置,用于实现起重物体的垂直运动。

起升系统通常由起重机钩、起升机构和起升驱动器等组成。

起重机钩通过起升机构和起升驱动器实现起重物体的垂直抬升和下降。

起升系统的设计和选型需要考虑起重物体的重量、高度和起升速度等因素。

控制系统是桥式起重机的操作和控制装置,用于实现起重机的各项功能。

控制系统通常包括主控制柜、操作台和控制器等设备。

主控制柜集中控制起重机的各个部分,操作台用于操作和监控起重机的工作状态,控制器用于接收和处理起重机的控制信号。

控制系统的设计和配置需要考虑起重机的工作要求和操作人员的操作习惯。

桥式起重机的结构组成包括起重机梁、支撑系统、行走系统、起升系统和控制系统等部分。

这些部分相互配合,共同实现起重机的各项功能,为各行各业的物料搬运提供了便利和效率。

通过合理的设计和选型,桥式起重机能够在各种工况下安全可靠地进行起重作业,为生产和建设领域提供了重要的技术支持。

桥式起重机主梁设计

桥式起重机主梁设计

绪论起重机的用途是将物品从空间的某一个地点搬运到另一个地点。

为了完成这个作业,起重机一般具有使物品沿空间的三个方向运动的机构。

桥式类型的起重机是依靠起重机运行机构和小车运行机构的组合运动使所搬运的物品在长方形平面内作运动。

起重机是现代生产不可缺少的组成部分,借助起重机可以实现主要工艺流程和辅助作业的机械化,在流水线和自动线生产车间中,起重机大大提高了生产效率。

本文主要完成了桥式起重机主体结构部分的设计及主梁和端梁的校核计算。

采用正轨箱形梁桥架,正轨箱形梁桥架由两根主梁和端梁构成。

主梁外侧分别设有走台,并与端梁通过连接板焊接在一起形成刚性结构。

为了运输方便在端梁中间设有接头,通过连接板和角钢使用螺栓连接,这种结构运输方便、安装容易。

小车轨道固定于主梁的压板上,压板焊接在盖板的中央。

起重机属于起重机械的一种,是一种做循环、间歇运动的机械。

通常起重机械由起升机构(使物品上下运动)、运行机构(使起重机械移动)、变幅机构和回转机构(使物品作水平移动)、再加上金属机构、动力装置、操纵控制及必要的辅助装置组合而成。

在建桥工程中所用的起重机械,根据其构造和性能的不同,一般可分为轻小型起重设备,桥式类型起重机械和臂架类型起重机三大类。

桥式起重机是横架与车间、仓库和料场上空进行物料吊运的起重设备。

由于它的两端坐落在高大的水泥柱或者金属支架上,形状似桥,所以又称“天车”或者“行车”。

桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行,起重小车沿铺设在桥架上的轨道横向运行,构成一矩形的工作范围,就可以充分利用桥架下面的空间吊运物料,不受地面设备的阻碍。

桥式起重机广泛应用在室内外仓库、厂房、码头和露天贮料场等处。

桥式起重机可分为普通桥式起重机、简易梁桥式起重机和冶金专用桥式起重机三种。

普通桥式起重机一般由起重小车、桥架运行机构、桥架金属结构组成。

起重小车又由起升机构、小车运行机构和小车架三部分组成。

起升机构包括电动机、制动器、减速器、卷筒和滑轮组。

通用桥式起重机主梁计算

通用桥式起重机主梁计算

一、通用桥式起重机箱形主梁强度计算(双梁小车型) 1、受力分析作为室内用通用桥式起重机钢结构将承受常规载荷G P 、Q P 和H P 三种基本载荷和偶然载荷S P ,因此为载荷组合Ⅱ。

其主梁上将作用有G P 、Q P 、H P 载荷。

主梁跨中截面承受弯曲应力最大,为受弯危险截面;主梁跨端承受剪力最大,为剪切危险截面。

当主梁为偏轨箱形梁时,主梁跨中截面除了要计算整体垂直与水平弯曲强度计算、局部弯曲强度计算外,还要计算扭转剪切强度,弯曲强度与剪切强度需进行折算。

2、主梁断面几何特性计算上下翼缘板不等厚,采用平行轴原理计算组合截面的几何特性。

图2-4注:此箱形截面垂直形心轴为y-y 形心线,为对称形心线。

因上下翼缘板厚不等,应以x ’— x ’为参考形心线,利用平行轴原理求水平形心线x —x 位置c y 。

① 断面形状如图2-4所示,尺寸如图所示的H 、1h 、2h 、B 、b 、0b 等。

② 3212F F F F ++=∑ [11Bh F =,02bh F =,23Bh F =] ③ Fr q ∑= (m kg /)④ 321232021122.)21(2)2(F F F h F h h F h H F Fy F y ii c +++++-=∑⋅∑=(cm ) ⑤ 223322323212113112212)(212y F Bh y F h h H b y F Bh J x ⋅++⋅+--+⋅+= (4cm ) ⑥ 202032231)22(21221212bb F h b B h B h J y ++++= (4cm ) ⑦c X X y J W /=和c X y H J -/(3cm ) ⑧ 2BJ W yy =(3cm ) 3、许用应力为 ][σ和 ][τ。

4、受力简图1P 与2P 为起重小车作用在一根主梁上的两个车轮轮压,由Q P 和小车自重分配到各车轮的作用力为轮压。

如P P P 21==时,可认为P 等于Q P 和小车自重之和的四分之一。

桥(门)式起重机主梁挠度的检测

桥(门)式起重机主梁挠度的检测

桥(门)式起重机主梁挠度的检测在桥(门)式起重机安全技术检验中,主梁拱度的检测是一项十分重要的内容。

JB1036-82(通用桥式起重机技术条件)中明确规定:主梁跨中上拱度F=L(0.9-1.4)/1000。

且最大拱度应控制在跨度中部的L/10范围内。

目前常用的检测方法有传统拉钢丝法和现行吊钩悬尺法,以及磁铁悬尺法。

1.1 拉钢丝法拉钢丝法要求三名检测人员必须爬到起重机的主梁上,使φ0.5mm细钢丝的一头固定于主梁的一端(钢丝通过上盖板上的等高块),另一头与主梁另一端的15kg弹簧秤相接。

然后选取测量点,测量钢丝至主梁上表面的垂直距离,再计算出拱度值。

此方法有较大的局限性和检测人员登高作业的危险性,仅应用于部分箱形双梁桥式起重机主梁拱度的检测,而不适合单梁桥(门)式起重机以及带裙板的箱形双梁桥式起重机主梁拱度的检测。

1.2 吊钩悬尺法吊钩悬尺法是将300mm钢板尺倒挂在吊钩上,开动小车(电动葫芦)沿着工字钢轨道运行,通过架设在地面上的水准仪,依次测取主梁各点的标高值。

然后计算出其拱度值。

这种测量方法误差大,有时可能会得出相反的结果。

影响测量精度的因素是:小车行走轮半径误差和轨道踏面形状误差以及小车三条腿等都会直接反映在标高值上,致使测取的标高值不真实,最后计算出的拱度值便不准确了。

1.3 磁铁悬尺法磁铁悬尺法是用一根0.5m的细钢丝,一端固定在磁铁上,另一端固定于一个0.5kg的重锤。

在细钢丝上安装一个可以调节位置的300mm钢板尺,用一根专用绝缘杆将磁铁吸附于主梁下盖板或工字钢轨道的下表面上。

然后选取主梁两端和梁中三个测量点,通过架设在地面上的水准仪读取被磁铁悬挂标尺上的数值,从而计算出主梁跨中的拱度值。

即主梁跨中拱度值=跨中标高值-1/2(较高端跨端标高值+较底端跨端标高值)。

钢板尺正向固定于细钢丝上,测得结果是正值时为上拱,反之为下挠。

利用此法可检测各种型式起重机主梁拱度,方法简捷,结果准确,省时省力。

桥式起重机主梁设计

桥式起重机主梁设计

桥式起重机主梁设计
首先,主梁的选材非常重要。

主梁需要承受起重机的整个荷载,因此必须具备足够的强度和刚度。

常见的主梁材料有钢板、钢型材等,选择合适的材料可以提高主梁的强度和刚度。

其次,主梁的结构设计需要考虑到起重机的使用情况和工作环境。

主梁一般由上下弦杆和腹杆组成,其设计需要考虑到荷载分布、荷载传递、变形、振动等因素。

主梁设计的目标是保证结构的强度和稳定性,同时尽量减小材料的使用量,降低成本。

另外,主梁还需要考虑到工作环境的特殊要求。

例如,在一些化工厂或高温环境下工作的桥式起重机,主梁的设计需要采用耐高温材料,以保证其在高温环境下的使用寿命和安全性。

此外,主梁还需要考虑到制造、运输和安装的方便性。

主梁的设计应该尽量简化制造工艺,降低生产成本。

同时,主梁还需要考虑到运输和安装的限制,尽量减小梁体的尺寸和重量,以方便运输和安装过程。

最后,主梁的结构设计还需要进行强度和稳定性的验证。

通过有限元分析等方法,可以对主梁的强度和稳定性进行评估,并对设计进行优化。

这可以提高主梁的安全性和可靠性,确保起重机在使用中不会发生结构失效等故障。

总之,桥式起重机主梁的设计是一项复杂而重要的任务。

良好的主梁设计可以提高起重机的性能和安全性,减小生产成本,提高工作效率。

随着科技的不断发展和进步,主梁设计将会越来越精准和高效,为人们带来更多的便利和效益。

双梁桥式起重机吨位规格标准

双梁桥式起重机吨位规格标准

双梁桥式起重机吨位规格标准一、桥式起重机型号双梁桥式起重机根据其用途和性能,可分为多种型号,常见的有QD型、QZ型、QC型等。

不同的型号在结构和性能上有所差异,但总体而言,它们都具有较高的起重量和跨度。

二、跨度跨度是指起重机运行轨道中心线之间的距离,即起重机跨越的距离。

根据不同的使用场景和需求,双梁桥式起重机的跨度规格也有所不同。

常见的跨度范围从数米至数十米不等,甚至有的可达上百米。

三、主梁类型双梁桥式起重机的主梁类型主要有两种:箱型梁和工字型梁。

箱型梁具有较高的承载能力和稳定性,适用于大吨位起重机的要求;而工字型梁则具有较好的加工制造和维护方便性,适用于中、小吨位起重机的要求。

四、起重量起重量是指双梁桥式起重机一次能够起吊的最大质量。

根据不同的使用场景和需求,双梁桥式起重机的起重量也有所不同。

常见的起重量范围从数吨至数百吨不等。

五、工作级别工作级别是指双梁桥式起重机的工作繁忙程度和载荷变化程度。

根据不同的工作级别,双梁桥式起重机的结构和性能也有所不同。

常见的工作级别有轻级、中级、重级和特重级等。

六、起升高度起升高度是指双梁桥式起重机吊钩能够达到的最大高度。

根据不同的使用场景和需求,双梁桥式起重机的起升高度也有所不同。

常见的起升高度范围从数米至数十米不等。

七、运行速度运行速度是指双梁桥式起重机在运行轨道上的移动速度。

根据不同的使用场景和需求,双梁桥式起重机的运行速度也有所不同。

常见的运行速度范围在O.2m∕s至0.4m∕s之间。

八、电机功率电机功率是指驱动双梁桥式起重机运行和起升的电机的功率。

根据不同的使用场景和需求,双梁桥式起重机的电机功率也有所不同。

常见的电机功率范围在数十千瓦至数百千瓦不等。

九、操作方式双梁桥式起重机的操作方式可分为手动操作、半自动操作和全自动操作三种方式。

手动操作需要操作人员手动控制起重机的运行和起升;半自动操作可以通过预设程序或手动控制来实现部分自动化操作;全自动操作则是通过预设程序来实现完全自动化操作,操作人员只需要进行简单的监控和管理即可。

桥式起重机主梁焊接工艺及防变形控制方法

桥式起重机主梁焊接工艺及防变形控制方法

桥式起重机主梁焊接工艺及防变形控制方法摘要:本文介绍了桥式起重机主梁的制造工艺以及在焊接过程中防止焊接变形的措施,对箱形主梁焊接工艺的分析等做了详细的叙述。

关键词:桥式起重机,主梁,焊接工艺,焊接变形,箱形梁前言桥式起重机是工业生产中常见的起吊设备之一,它是由起重小车在高架轨道上运行的桥架型起重机,一般由起重小车、桥架运行机构、桥架金属结构组成。

其桥架沿铺设在两侧高架上的轨道纵向运行,起重小车沿铺设在桥架上的轨道横向运行,构成一矩形的工作范围,就可以充分利用桥架下面的空间吊运物料,不受地面设备的阻碍。

箱形主梁,是起重机最重要的承载构件,其制造品质直接关系到起重机的承载能力。

桥式起重机主梁在制造过程中,容易出现焊接变形,影响生产和装配。

研究其焊接特性及制造工艺,对实现主梁制造的系列化、提高起重机质量、促进产品的技术进步有着积极的作用。

1.主梁结构分析主梁上包括了上拱的起始点、跨距、跨距中心、轮架支承等桥架的基准点线。

而桥架的技术参数,如桥架的水平度、对角线、主梁的上拱度、旁弯、大车轨距、小车轨距、轨道的偏心度、直线度以及同一断面差等都是以主梁头部的轮架中心为基准的。

桥架总装是以主梁头部为基准面划出基准点线,找正配装端梁来完成的。

单根主梁制造时,从预制上拱到最后的交验,也全部是以主梁头部为基准的。

因此,主梁结构的焊接是起重机制造过程的一个重要环节。

1.1桥式起重机及箱形主梁截面4089d4df29198bbc7dd924c862d3d49a4089d4df29198bbc7dd924c862d3d49a1.2材料箱型主梁材质采用Q235-B成分及力学性能须符合《低合金高强度结构钢》的规定。

对于厚度≥4 0mm的钢板,足Z向性能要求,达到Z15焊材的选用:主基本上为Q235-B钢,手工焊接时采用E4316焊条,自动焊时采用H08A焊丝、HJ431焊剂,CO2气体保护焊接时采用ER50-6焊丝。

焊条,焊丝,焊剂和焊接保护气体,所有焊接材料必须符合设计要求及规范要求。

桥式起重机主梁模态分析

桥式起重机主梁模态分析

桥式起重机主梁模态分析桥式起重机是一种广泛应用于工程建设和物流运输领域的机械设备,它可以通过移动式天车等设备来完成大型物体的起重和运输任务。

其中桥式起重机的主梁是整个设备的支撑主体,它承载了全部的荷载,也是承载力的最重要组成部分。

因此,对桥式起重机主梁进行模态分析是必要的,有助于提高设备的安全性和稳定性。

一、桥式起重机主梁的模态分析桥式起重机主梁的模态分析是指通过对主梁的振动特性和振动模态进行分析,了解主梁的结构特点和强度问题,以及合理设计和布置支撑结构的方法。

模态分析的过程主要包括有限元建模、模态计算和模态振动实验等环节。

1. 有限元建模有限元建模是进行模态分析的第一步,它是通过虚拟的计算机模型来模拟主梁的结构特性和振动情况。

该模型包括主梁的几何形状、材料特性、边界条件等一系列参数。

在建模过程中,应选择适当的有限元软件和合适的网格划分方法,以保证模型的准确性和可靠性。

2. 模态计算模态计算是对主梁的振动模态进行分析,以确定各个振动模态的振动频率、振型和振幅等参数。

同时,还需要确定主梁所存在的自由振动状态和固有频率范围。

在计算过程中,需要对主梁进行各种应力初始状态的考虑,以确定其真实的振动情况。

3. 模态振动实验模态振动实验是通过实际测试,获取主梁的振动特性参数,从而验证和完善模态分析结果的过程。

实验通常使用激振器或冲击锤来进行,分别获取主梁的频率响应和动态响应。

二、桥式起重机主梁模态分析的意义1. 提高设备的安全性和稳定性通过进行桥式起重机主梁的模态分析,可以了解主梁的各个振动模态、自由振动状态和固有频率范围等参数,进而设定有效的振动控制方案,提高设备的安全性和稳定性。

2. 优化材料和结构设计通过对主梁的模态分析,可以评估其在复杂载荷下的受力情况,进而优化主梁的材料和结构设计,提高其承载能力和使用寿命。

3. 降低维护成本通过模态分析,可以找到主梁的结构缺陷和疲劳裂纹等缺陷,及时进行维护和修复,从而降低维护成本,延长设备的使用寿命。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

桥式起重机设计说明书姓名:高伟学院:材料科学与工程学院专业班级:材料成型及控制工程0703班指导教师:王勇日期:2011年1月前言在日新月异的社会中,随着生产的发展忽然科学技术的进步,焊接已成为一门独立的学科,并广泛应用于宇航空、核工业、造船、建筑及机械制造等部门,在我国的国民经济发展中,尤其是制造业的发展中,焊接技术是一门不可缺少的加工手段。

据有关资料介绍,全世界的钢铁产业中约有50%左右时通过焊接加工有原材料变成产品的。

目前许多焊接作业已经机械化、自动化、数控、人工智能化等很多高新技术。

本书主要对桥式起重机中箱型梁的制造过程做了详细说明,由于书中遵循的是广泛通用的大起重量的桥式起重机的制造及设计原则,因此在设计专用起重机时不能完全采用本书的设计原则及数据,又因参考文献比较久远及涉及作者的经验有限,对于本书的一些缺点及不足,还望读者批评指正。

本书具体描述了跨度19米,起重32t的通用桥式起重机箱型主梁的设计及生产过程,并对车间做了简单的设计,在张红霞老师和王勇老师的指导下,同时得到同组人员的大力协作,再次表示感谢。

经验有限,缺点和错误在所难免,恳请读者批评指正。

二〇一一年一月十八日目录前言课程设计任务书第一章箱型梁式桥架结构的构造及尺寸----------------------1第二章主梁的制造工艺过程--------------------------------13第三章焊接车间的设计------------------------------------26第四章焊接工艺卡----------------------------------------30第五章结束语及相关参考文献------------------------------41第一章设计过程箱型梁式桥架结构的构造及尺寸㈠桥架的总体构造①箱型梁式桥架结构是有两根主梁和两根端梁组成的。

㈡桥式起重机由桥架和起重小车两大部分组成,桥架两端通过运行装置,直接支撑在高架轨道上,沿轨纵向运行,其中小车沿在桥架主梁上的小车轨道横向运行。

分类:单(主)梁式起重机:具有一根主梁的桥式起重机。

双(主)梁式起重机:具有两根主梁的桥式起重机。

葫双桥式起重机:采用电动葫芦作为小车起升机构的桥式起重机㈠主梁桥式起重机机架中主要的受力元件,由左右两块腹板,上下两块盖板,以及若干大小隔板及加强筋板组成。

主要技术要求有:①主梁上拱度:当受载后,可抵消按主梁刚度条件下产生的挠曲变形,避免承载小车爬坡。

②主梁旁弯:在制造桥架时,走台侧后有残余的拉伸应力,当运输及使用过程中残余应力释放以后,导致主梁向后弯曲,而且主梁在水平惯性载荷作用下,按刚度条件允许有一定的侧内弯曲,两者叠加会造成过大的弯曲变形。

③腹板波浪变形:受压区<0.7δ0,受拉曲<1.2δ0。

规定较低的波浪变形对于提高起重机的稳定性和寿命是有利的。

④上盖板水平度≤b/250.腹板垂直度≤h0/200,b为盖板宽度,h0为梁高。

㈡端梁端梁是桥式起重机桥架组成的一部分,一般采用箱型结构,并在水平面内于主梁刚性连接。

端梁受载情况分为以下两类:①端梁受有主梁最大的支撑应力,即端梁上作用有垂直载荷,②端梁没有垂直载荷,端梁只起联系主梁的作用。

㈢隔板为了使梁的垂直腹板具有局部刚度,将他们用横向肋板从内部加强,肋板又称为隔板,这些隔板被焊接到垂直腹板及盖板上,隔板不焊到下盖板上,因为这样做很困难,而且隔板本身与其腹板相连的焊缝会产生很高的内应力,这是由于四周封闭造成的。

第二章主梁制造工艺过程一、主梁制造工艺简易流程图二、主梁的制造工艺过程㈠备料1、盖板(上下盖板δ=14mm)A、对已选定的Q235材料进行检验等焊前处理;B、切割:选用市场上规格为14×1400L的材料,切成两均等份,对边缘进行精整切割。

C、开坡口:板厚为14mm时,采用单Y型坡口,允许用火焰气割,但坡口面应将熔渣等清除干净。

D、采用CO2焊对板材进行拼接至>22mm(对接前先将各板材点固焊住,或采用夹具固定均可;且可采用压具以防止波浪变形,两端使用引弧,收弧板)。

E、预置拱度:f s=L/1000=19000/1000=19mm 以上f s为理论值,实际下料时,f s′=(2~3)f sf s′=(50~75)mm上盖板下料的加长量为:2.5L/1000=2.5×19000/1000=47.5mm下盖板下料的加长量为:1.5L/1000=1.5×19000/1000=28.5mmL/2L2腹板(δ=6mm)⑴对已选定的Q235进行校平到喷丸预处理。

⑵切割:选用市场上规格为6×1800L的钢板,切去多余的部分,然后对材料进行精整(气割)。

⑶开坡口:δ=6mm,根据《焊接手册》选用CO2气保焊无需开坡口。

即“I”型坡口。

⑷采用CO2焊进行拼接。

⑸切割示图。

⑹下料拱度:f s=(1/1000~3/1000)L=(19~57)mm2、大小隔板(δ=6mm)按设计尺寸对板材进行切割,注意下料时合理组合尺寸,尽量减少板材的消耗。

㈡检验1、对接焊缝进行100%X射线检验。

质量应达到射线探伤标准GB3323规定的Ⅱ级或超声探伤标准JB1152规定的Ⅰ级。

2、上盖板下料后,毛刺和凹凸不平应铲除,毛刺高度不应大于0.5mm,划痕不得大于1mm。

采用气割下料,气割后气割面与轨制面直偏差不应超过2mm,气割表面不平度不应超过1~1.4mm。

3、对接后要对余高进行机械加工,从而减小应力集中。

4、对于δ≥14mm的下盖板,采用热弯方法进行折弯,加热时应加热到900~1000℃,弯曲完成时温度不低于700℃。

对于Q235等低合金钢应注意缓冷。

㈢装配及焊接1、主梁的焊接顺序⑴上盖板置于支撑平台上,并加压板固定。

在地上铺好已拼接好的上盖板,在两端加凸台,使其中间向下弯曲,弯曲程度等于预置的上拱度,即中点处向下挠L/1000。

⑵装配焊接大隔板和小隔板①在制定的位置上焊接大小隔板,为保证其垂直度及位置的准确,需采用撑住固定或者点固焊对其位置固定。

②为保证旁弯以防止受力时盖板过度向中心弯曲,应从大梁的中部向盖板边缘焊接,先焊隔板的一面,然后再焊另一面(避免结构翘曲)。

⑶腹板的隔板的焊接①将腹板组立点焊于制定位置,由于腹板有预置上挠,装配时需要使盖板与之贴合严密。

(采用楔形垫片)②将点固好的梁旋转90°侧向放置,再对腹板与隔板之间进行焊接。

在焊接过程中,需注意事项c、大隔板断续焊,小隔板连续焊。

d、为方便施焊(由于间距较小),一般采用焊条手工焊或者CO2焊。

e、为保证要求的拱度与旁弯:两个焊接工人同时由大梁的中部开始将隔板焊上,先焊主腹板一侧,每条焊缝由外缘向盖板侧板,最好不立即从两面焊接隔板。

⑷角钢的焊接为了减小变形,从而需减少线能量的输入,角钢采用断续焊,且由于空间较小,采用CO2半自动焊。

⑸装配下盖板及盖板与腹板的焊接①在装配压紧力作用下预弯成所需形状,使用撑具等辅助设备以保证盖板的倾斜度和腹板的垂直度,然后点固焊住。

②测量挠度:在上盖板平面上的两端固定一根细钢丝绳,使其滑移到不同的位置,在这个过程中钢丝绳保持水平,检验大梁的上拱度。

③测量挠度后,若上挠度大于允许值,则:先焊1、2,使焊后产生一定量的下挠,与上挠度有一定的抵消,从而使上挠度符合预置挠度。

若上挠度小于允许值,则:先焊3、4,使焊后产生一定上挠,与原上挠度值相叠加,使上挠度等于预置挠度。

若上挠度正好,则按1→4→2→3的顺序来焊接,可防止扭曲变形。

④四条长角焊缝用埋弧焊⑹对主梁的修整及检验对焊后的焊缝进行表面清理及打磨等工序。

主梁制成后,如有超出规定的挠曲变形,需进行修理,可用锤击法和重击法,但应用最多的是火焰矫正。

再按合同要求对其进行探伤。

⑺主梁装配焊接的一般顺序图腹板加强筋下盖板⑻主梁角焊缝的焊接示意图2、端梁的焊接㈣检验1、上拱度的检验在上盖板平面的两端固定一根细钢丝绳,使其水平,将其滑移到不同位置在此过程中保持水平,检验大梁的上拱度。

2、挠度的检验在垂直腹板的两端一米高的地方,固定一根悬线,检查大梁在水平面内的挠度,在安装大隔板的地方测量大梁挠度,其值不应超过L/2000=9.5mm3、变形量的检验检验各板的变形量:腹板波浪变形受压区<0.7δ0=4.2mm,其余区域<1.2δ0=7.2mm,上盖板水平度≤0.328mm,腹板垂直度≤6mm。

4、焊缝质量检验对主要的工作焊缝进行100%的X射线检验。

其他联系焊缝采用抽检进行超声或磁粉探伤。

㈤整体修整1、防止大梁在水平面内弯曲,将悬臂支撑(即走台支撑)焊上大梁之前给予大梁一定程度的预弯,在它这样的位置上支撑焊到大梁上。

配重3的重量根据实际规定:在大梁的两端没有与部支柱4接触以前,配重可以继续往上加。

2、焊接大梁时,应尽量避免变形。

大梁断面允许的最大扭转(或通常所说的螺线形)可以按比例关系a≦0.02H确定范围。

为满足这个要求,采用下列方法:①在隔板和上盖板装配的时候,所有的隔板应与盖板严格地装成90°,而且在一条直线上;②翼缘焊缝用两台自动电焊机,以同样的速度,同时由大梁中线向边缘施焊,若采用埋弧焊(船型焊),应注意支撑的位置。

③大梁构件在焊接前的装配以及焊接,须在调整后的架子上进行。

3、上拱度的修正若拱度过小,在梁下翼板背面沿纵长用火焰烤两条加热带,或者在梁的腹板下弦区部位,用火焰烤若干个三角形的加热区,同时加热相应部位的下翼缘板,如下图所示:4、焊缝的补焊修整若X-射线检验出未焊透、裂纹、夹杂等缺陷时,若不符合焊接检验Ⅱ级标准。

需对其进行补焊,采用碳弧气刨对缺陷进行彻底的清理、清除,然后再补焊。

5、焊材的保存为防止焊剂的潮湿引起的气孔时,对熔炼型焊剂在150~350℃烘培,烧结型焊剂则可控制在200~400℃。

烘培时间均以一小时为宜。

对焊丝和焊剂的保存应按照材料的牌号、种类标注,避免混乱,焊材贮存库内,应设置温度计、湿度计。

按照焊材质量管理规程(JB3233-83)规定,控制室内温度有相对湿度,允许存放时间不应超过24小时。

第三章焊接车间设计一、布置原则㈠车间组成的原则1、生产部分⑴工段和小组的成立原则:车间生产组织既要简练,又要便于管理。

⑵工段和小组的划分:①按工艺性质划分:A、备料工段:钢材预处理组、切割下料组、成型组、机械加工组等B、装配焊接工段:装配组、焊接组、热处理组、清理组、检验组等②按产品结构对象划分2、辅助和仓库部分辅助和仓库要根据车间规模大小和类型的不同,工艺设备以及协作情况而决定。

一般有:①机房②样板间及样板库③泵房④机电修理间⑤焊接材料库⑥工具室⑦焊接实验室⑧金属材料库⑨半成品库⑩胎夹具库⑪辅助材料库⑫油漆调配室⑬模具库⑭成品库3、服务和生活部分⑴车间办公室⑵生活设施㈡车间布置的基本原则1、车间工艺路线的选择原则⑴物料流向通顺,生产路线最短,无倒流。
