柱面装饰构造
【全国】墙柱面工程量计算
1 墙柱面工程相关知识
1 墙柱面工程相关知识
1 墙柱面工程相关知识
1 墙柱面工程相关知识
4.钉（挂）钢板网
1 5、墙柱面工程相关知识
（3）镶贴块料面层
墙柱面镶贴块料面层种类与楼地面相似。
小规格的块料（一般变成在400mm一下）采用粘贴法施 工。
大规格的板材（大理石、花岗岩等）采用挂贴法（灌浆固 定法）或干挂法（扣件固定法）。
3 . 9 m 2 0 1
二、定额工程量计算规则2
2.女儿墙、栏板内侧装饰抹灰工程量
女儿墙内侧（包括泛水、挑砖）、栏板内侧抹灰（ 不扣除0.3 m2以内的花格孔洞所占面积） • 按投影面积乘系数1.1计算 • 女儿墙带压顶者乘系数1.3。
例2:女儿墙抹灰
S=30*0.8*1.1=36.4
二、定额工程量计算规则3
2021/11/21
1 墙柱面工程相关知识
二、墙面装饰的分类
1.湿装饰墙柱面工程 湿装饰墙柱面工程包括：一般抹灰、装饰抹灰、镶贴块料面层等 （1）一般抹灰
一般抹灰所用的材料有：水泥砂浆、水泥混合砂浆、聚合物 水泥砂浆、膨胀珍珠岩水泥砂浆、石灰砂浆、麻刀灰、纸筋灰 、石膏灰等。
2021/11/21
（2）墙面抹灰： 混合砂浆，
工程量：S=(3.3-1.8)×(4.5-0.24+6-0.24)×2×2-(1.8+0.91.8)×1.8×2-0.9×(2.4-1.8)×3=60.12-3.24-1.62=55.26 m2
墙体饰面的分类
• 1.抹灰类 分为一般抹灰和装饰抹灰。 • 2.贴面类 主要包括陶瓷制品、天然石材、预制板材等饰面装饰。 • 3.罩面类 主要包括木质、金属、玻璃和其他板材饰面装饰。 • 4.涂刷类 主要包括涂料和刷浆等墙面装饰。 • 5.裱糊类 主要包括壁纸和墙布等的墙面装饰。
建筑工程课题2 墙、柱面装饰与隔断、幕墙工程
3、清单内容
项目编码 项目名称
项目特征
011202001
柱、梁面 一般抹灰
柱（梁）体类型；底层 厚度、砂浆配合比；面
层厚度、砂浆配合比；
011202002
柱、梁面 装饰抹灰
装饰面材料种类；分格 缝宽度、材料种类。
011202003
柱、梁面 砂浆找平
柱（梁）体类型；找平 层砂浆厚度、配合比。
011202004
挂贴方式：是对大规格的石材（大理石、花岗石、青石等）使用 先挂后灌浆的方式固定于墙、柱面。
干挂方式：是指直接干挂法，是通过不锈钢膨胀螺栓、不锈钢挂 件、不锈钢连接件、不锈钢钢针等，将外墙饰面板连接在外墙墙 面；间接干挂法，是通过固定在墙、柱、梁上的龙骨，再通过各 种挂件固定外墙饰面板。
(五) 柱面（梁面）镶贴块料
项目编码 项目名称
项目特征
单 位
工程内容
011204001 011204002 011204003
石材墙面 拼碎石材 墙面
块料墙面
墙体类型； 安装方式； 面层材料品种、规格、 颜色；缝宽、嵌缝材料 m2 种类； 防护材料种类； 磨光、酸洗、打蜡要求。
基层清理；砂浆制 作、运输；底层抹 灰；结合层铺贴； 面层铺贴；面层挂 贴；面层干挂；嵌 缝；刷防护材料； 磨光、酸洗、打蜡。
011204004
干挂石材 钢骨架
骨架种类、规格； 防锈漆品种遍数。
t
钢骨架制作、运输、 安装；骨架油漆。
3、工程量计算
墙面镶贴块料按设计图示尺寸以镶贴表面积计算。 干挂石材钢骨架按设计图示尺寸以质量计算。
注意 ① 在门上碎块项目的面层材料特征时，可不用描述规格、颜色。 ② 石材、块料与粘结材料的结合面刷防渗材料的种类在防护层材 料种类中描述。 ③ 安装方式可描述为砂浆或粘结剂粘结、挂贴、干挂等。不了哪 种安装方式，都要详细描述与组价相关的内容。

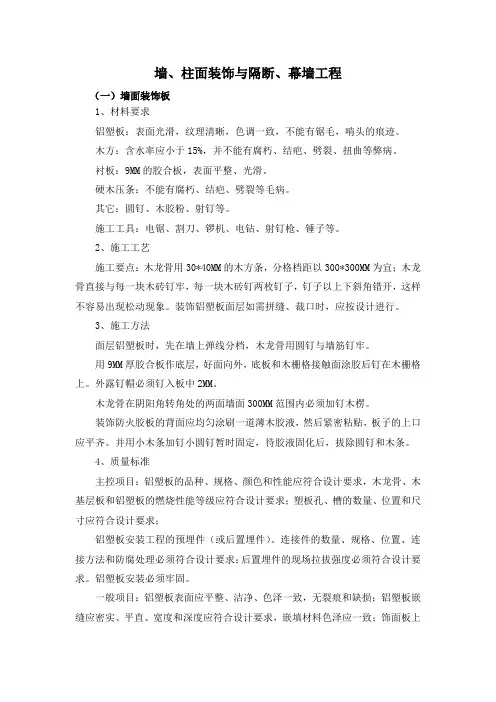

墙、柱面装饰与隔断、幕墙工程
墙、柱面装饰与隔断、幕墙工程（一）墙面装饰板1、材料要求铝塑板：表面光滑，纹理清晰，色调一致，不能有锯毛，啃头的痕迹。
木方：含水率应小于15%，并不能有腐朽、结疤、劈裂、扭曲等弊病。
衬板：9MM的胶合板，表面平整、光滑。
硬木压条：不能有腐朽、结疤、劈裂等毛病。
其它：圆钉、木胶粉、射钉等。
施工工具：电锯、割刀、锣机、电钻、射钉枪、锤子等。
2、施工工艺施工要点：木龙骨用30*40MM的木方条，分格档距以300*300MM为宜；木龙骨直接与每一块木砖钉牢，每一块木砖钉两枚钉子，钉子以上下斜角错开，这样不容易出现松动现象。
装饰铝塑板面层如需拼缝、裁口时，应按设计进行。
3、施工方法面层铝塑板时，先在墙上弹线分档，木龙骨用圆钉与墙筋钉牢。
用9MM厚胶合板作底层，好面向外，底板和木栅格接触面涂胶后钉在木栅格上。
外露钉帽必须钉入板中2MM。
木龙骨在阴阳角转角处的两面墙面300MM范围内必须加钉木楞。
装饰防火胶板的背面应均匀涂刷一道薄木胶液，然后紧密粘贴，板子的上口应平齐。
并用小木条加钉小圆钉暂时固定，待胶液固化后，拔除圆钉和木条。
4、质量标准主控项目：铝塑板的品种、规格、颜色和性能应符合设计要求，木龙骨、木基层板和铝塑板的燃烧性能等级应符合设计要求；塑板孔、槽的数量、位置和尺寸应符合设计要求；铝塑板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求；后置埋件的现场拉拔强度必须符合设计要求。
铝塑板安装必须牢固。
一般项目：铝塑板表面应平整、洁净、色泽一致，无裂痕和缺损；铝塑板嵌缝应密实、平直、宽度和深度应符合设计要求，嵌填材料色泽应一致；饰面板上的孔洞应套割吻合，边缘应整齐。
饰面板安装的允许偏差和检验方法应符合《建筑装饰装修工程施工质量验收规范》规定。
木龙骨及木墙面板的防火和防腐处理必须符合设计要求。
骨架的面板应安装牢固，无脱层、翘曲、折裂及缺损。
铝塑板所用接缝材料的接缝方法应符合设计要求。
项目三 任务二 陶瓷面砖内墙构造与施工 (1)
5.勾缝、清理
将粉剂倒入装有适量清洁水的搅拌容器中，用电动 搅拌器进行搅拌，搅拌均匀后静置5分钟使粉剂充分 吸收水份，再进行一次搅拌并检查填缝剂的粘稠度是 否合适。搅拌好的填缝剂的开放时间为在桶中1.5小 时。
（a）直缝排列 图1-4 面砖缝隙
(b)错缝排列
3.选面砖、浸砖
（1）选砖 预先用木条钉方框模子，将瓷砖拆包后进行套选、长、宽偏差不 得超过±1mm，平整度检查不得超过士0.5mm，外观有裂缝、缺楞 掉角和表面上有缺陷的板剔出不用，并按花型、颜色挑选后分别 堆放，要求同一墙面或同一房间必须使用同种规格的瓷砖。
● 实施条件 1.墙面内的相关线路敷设工作完成； 2.墙面的基层浮土、油污等处理完成； 3.施工温度不低于5°； 4.抹灰机具、材料及脚手架等已就绪。
一、认识陶瓷面砖镶贴的构造
粘贴砂浆一般用 l∶2 水泥砂浆或 陶瓷面砖在墙柱面 基层上抹1∶3 水泥砂浆找平层，厚度控制在 15mm，包 括湿贴法或胶粘法：湿贴法，1∶0.15∶2 水泥石灰砂 浆，厚度一般为 6～10mm，釉面砖镶贴构造；胶粘法， 如果釉面砖的尺寸较小、重量较轻时可用专用胶粘剂， 涂抹在砖背面的四角和中央，图1-2陶瓷面砖构造。
混凝土光滑基层：应进行毛化处理，清楚表明浮土、 油污，洒水润湿，用1:1水泥砂浆，喷洒到光滑墙面，使 墙面出现水泥砂浆较高突水泥点；墙面基层凸出部位：先 混凝土墙面 剔平凸出部分，达到平整、毛糙程度，刷界面剂一道；不 同材料交界处：钢板网压盖接缝，射钉钉牢；孔洞处：用 1：2或1；3水泥砂浆找平。 用钢丝刷将粉末清理干净，刷界面剂一道，为加强墙 体基层整体牢固性，满钉镀锌钢丝，丝径0.7mm、孔径 加气混凝土墙面 32mm×32mm，钉子用φ6mm U形钉，钉距不大于600mm，梅 花形布置。 用钢丝刷清理墙面基层粉末；用清洗剂清洗墙面基层 油污；提前一天浇水湿润，润湿深度约为2～3mm，抹1:3 砖砌墙面 水泥砂浆，为找平层与陶瓷面砖的粘贴，用木条刮毛。
装修：抹灰类墙柱面构造、材料、施工、检验
装修：抹灰类墙柱面构造、材料、施工、检验抹灰类墙柱面是建筑装饰装修工程中最基本的墙柱面类型。
它用水泥砂浆等材料把砖墙遮盖、保护起来，为墙体表面进一步装饰装修打好基础。
抹灰类墙柱面构造1.分层构造普通墙柱面抹灰一般由底层抹灰、中层抹灰和面层抹灰三部分组成。
2.装饰抹灰墙柱面构造装饰抹灰，是一种效果独特而造价低廉的装饰工艺，在施工过程中只要对表面层做不同的处理，就能形成不同的装饰效果。
装饰抹灰是指利用材料特点和工艺处理使抹灰面具有不同质感、纹理和色泽效果的抹灰。
它除了具有与一般抹灰相同的功能外，还具有明显的装饰效果。
常见的施工工艺有拉毛饰面、甩毛饰面、喷毛饰面、拉条抹灰、扫毛抹灰、扒拉灰、扒拉石等。
抹灰类墙柱面材料材料检索抹灰类墙柱面是主要是以水泥砂浆、石灰砂浆、混合砂浆、聚合物水泥砂浆等为主要装饰材料。
抹灰类墙柱面施工工艺1.技术准备1)抹灰工程的施工图、设计说明及其他设计文件完成。
2)材料的产品合格证书、性能检测报告、进场验收记录和复验报告完成。
3)编制分项工程施工方案并经审批，对操作人员进行安全技术交底。
4)大面积施工前应先做样板，并经监理、建设单位确认后再进行施工。
2.作业条件1)主体合格。
主体结构必须经过建筑单位、施工单位、质盘监理、设计单位检验合格。
2)检查前道工序。
抹灰前应检查门窗框安装位里是否正确，需埋设的接线盒、电箱、管线、管道套管是否固定牢固。
3)填缝。
连接处缝隙应用1:3水泥砂浆或1:1:6水泥混合砂浆分层嵌塞密实，若缝隙较大时，应在砂浆中掺少且麻刀嵌塞，将其填塞密实，并用塑料贴膜或薄钢板将门窗框加以保护。
4)整理基层。
(1)将混凝土过梁、梁垫、圈梁、混凝土柱、梁等表面凸出部分剔平，将蜂窝、麻面、露筋、疏松部分剔到实处，并刷胶粘性素水泥浆或界面剂。
(2)用1:3的水泥砂浆分层抹平。
(3)脚手眼和废弃的孔洞应堵严。
(4)外露钢筋头、钢丝头及木头等要剔除。
(5)窗台砖补齐，墙与楼板、梁底等交接处应用斜砖砌严补齐。

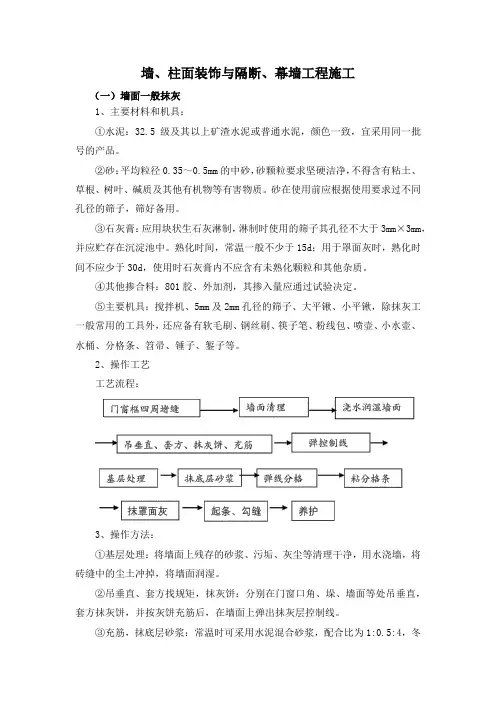

墙、柱面装饰与隔断、幕墙工程施工
墙、柱面装饰与隔断、幕墙工程施工（一）墙面一般抹灰1、主要材料和机具：①水泥：32.5级及其以上矿渣水泥或普通水泥，颜色一致，宜采用同一批号的产品。
②砂：平均粒径0.35～0.5mm的中砂，砂颗粒要求坚硬洁净，不得含有粘土、草根、树叶、碱质及其他有机物等有害物质。
砂在使用前应根据使用要求过不同孔径的筛子，筛好备用。
③石灰膏：应用块状生石灰淋制，淋制时使用的筛子其孔径不大于3mm×3mm，并应贮存在沉淀池中。
熟化时间，常温一般不少于15d；用于罩面灰时，熟化时间不应少于30d，使用时石灰膏内不应含有未熟化颗粒和其他杂质。
④其他掺合料：801胶、外加剂，其掺入量应通过试验决定。
⑤主要机具：搅拌机、5mm及2mm孔径的筛子、大平锹、小平锹，除抹灰工一般常用的工具外，还应备有软毛刷、钢丝刷、筷子笔、粉线包、喷壶、小水壶、水桶、分格条、笤帚、锤子、錾子等。
2、操作工艺工艺流程：3、操作方法：①基层处理：将墙面上残存的砂浆、污垢、灰尘等清理干净，用水浇墙，将砖缝中的尘土冲掉，将墙面润湿。
②吊垂直、套方找规矩，抹灰饼：分别在门窗口角、垛、墙面等处吊垂直，套方抹灰饼，并按灰饼充筋后，在墙面上弹出抹灰层控制线。
③充筋，抹底层砂浆：常温时可采用水泥混合砂浆，配合比为1:0.5:4，冬期施工，底灰的配合比为1:3水泥砂浆，应分层与所冲筋抹平，大杠横竖刮平，木抹子搓毛，终凝后浇水养护。
④弹线按图纸上的尺寸分块，粘分格条后抹面层砂浆。
操作方法同前，面层砂浆的配合比，常温时可采用1:0.5:3.5水泥混合砂浆，冬期施工应采用1:2.5水泥砂浆。
⑤滴水线（槽）：在檐口、窗台、窗楣、雨棚、阳台、压顶和突出墙面等部位，上面应做出流水坡度，下面应做滴水线（槽）。
流水坡度及滴水线（槽）距外表面不应小于40mm，滴水线（又称鹰嘴）应保证其坡向正确。
⑥养护：水泥砂浆抹灰层应喷水养护4、一般抹灰施工要点①“尺寸正确”：抹灰部位预留孔洞，槽、盒位置尺寸大小符合设备安装的需要。
建筑工程装饰工程构造与施工
（2）必须满足精神功能的要求 建筑装饰构造设计就是通过构造方法、 材料色彩与质地、细部处理，改变建 筑物室内外的空间感，将工程技术与 艺术融合于一体，创造出使人身心得 到平衡，心绪得到调解，心智得到发 展，灵性得以发挥的高品位的空间环 境。
（3）必须安全可靠，坚固耐久 1、装饰构件自身的强度、刚度和稳定性
一般装饰工程 高级装饰工程 整个建筑工程
工程造价
（6）健康环保原则
节约能源 节约资源（主要为不可再生的自然资源） 减少室内空气污染 《民用建筑工程室内环境污染控制规范》 GB50325-2001
2、
影响装饰效果的因素
（1）装饰材料的质感及其影响 （2）色彩的特性及其影响
（3）设计
（4）施工质量
和制品对建筑内外表面和某些部位进 行装潢和修饰的构造做法，是实施装 饰设计的重要手段，是装饰设计不可 缺少的组成部分。建筑装饰构造的内 容包括构造原理、构造组成及构造做 法。
建筑装饰施工
建筑装饰工程施工的主要任务是根 据图纸要求，通过装饰构造、材料 安装和工艺技术等施工处理来实现 装饰设计的方案与意图的过程。
做法本身的寿命问题。
装饰作用耐久性----这些装饰材料、装饰部件、装饰
做法的装饰质量、装饰效果的角度来研究其寿命问题
影响装饰耐久性的因素很多----主要包括大气稳定性、
变色问题、污染问题
影响建筑装饰饰面耐久性的因素
（一）大气稳定性
（二）机械磨损作用
（三）变色作用
（四）污染作用
大气稳定性 1、冻融作用 2、盐析作用
装饰工程构造与施工
目录
第一章 概述 第二章 楼地面装饰工程 第三章 第四章 第五章 墙面和柱面装饰工程 吊顶装饰工程 轻质隔墙装饰工程
[整理版]墙面、柱面装饰构造
![[整理版]墙面、柱面装饰构造](https://img.taocdn.com/s3/m/9d4831e57f1922791688e895.png)
墙面与柱面装饰构造 木质饰面板饰面 细部构造 1 饰面板的处理缝
斜接密缝
墙面与柱面装饰构造 木质饰面板饰面 细部构造 1 饰面板的处理缝
压条盖缝
墙面与柱面装饰构造 木质饰面板饰面 细部构造 1 饰面板的处理缝
墙面与柱面装饰装修构造
其他罩面板饰面构造
万通板 纸面石膏板 夹心墙板 其他材料与构造
The End
墙面与柱面装饰构造
2无龙骨做法 砂浆找平层---涂防潮层---保护层（粘贴牛皮纸或铝铂一层）
墙面与柱面装饰构造
金属薄板装饰面 铝合金板饰面构造 1 插接式构造 2 镶条式构造
墙面与柱面装饰构造
金属薄板装饰面 不锈钢板饰面 1 铝合金或型钢龙骨 贴 2 墙墙板直接贴墙 3 墙板离墙吊挂
墙面与柱面装饰构造 其他罩面板饰面构造 埃特板饰面
湖南城建职业技术学院 建筑系
IN室TE内RIO装R 饰DE构CO造RATION墙面与柱面装饰构造
STRUCTURE
墙面与柱面装饰构造 3 罩面板类饰面构造
室内 装饰 构造
室内
墙面与柱面装饰构造
装饰
概念：
构造
罩面板类饰面是指用木板、玻璃、金属或具有装饰
ቤተ መጻሕፍቲ ባይዱ
吸音功能的饰面板通过镶钉、拼贴等方式所制成的
内墙面饰面。 基本构造做法：
墙上固定木砖---固定龙骨---（设垫层板）-----固定
罩面板
墙面与柱面装饰构造 罩面板饰面类型 一 木质饰面板饰面
墙面与柱面装饰构造 罩面板饰面类型 二 玻璃装饰板饰面
墙面与柱面装饰构造
项目三 墙(柱)面装饰构造
教学要求
能够描述墙体饰面的功能及墙体饰面的各种类型；能够描述 一般抹灰和装饰抹灰的做法要求；能够描述涂刷类饰面的分 类及其构造形式；能够描述直接镶贴饰面及贴挂类饰面的构 造形式,具备其设计能力；能够描述裱糊类饰面的分类，具备 其设计能力；能描述罩面板饰面的分类,具备其设计能力；具 备清水砖墙及清水混凝土墙构造形式的设计能力。
第三章
第一节 墙（柱）面概述 第二节 抹灰类饰面装饰构造 第三节 涂刷类饰面构造 第四节 贴面类饰面装饰构造 第五节 裱糊与软包类饰面构造 第六节 罩面板类饰面装饰构造
教学目标
了解墙体的分类、功能，熟悉墙体饰面的类型，熟悉抹灰类 饰面的构造，掌握一般抹灰和装饰抹灰的构造做法；了解建 筑涂刷类饰面的概念，掌握涂料饰面、刷浆饰面、油漆饰面 的做法；了解贴面类饰面的概念，掌握直接镶贴饰面构造和 贴挂类饰面构造的做法；了解裱糊类饰面装饰的概念及分类， 掌握各类壁纸与墙布构造的做法；掌握罩面板饰面、木质罩 面板、金属薄板饰面的构造，掌握清水墙体的构造等。
1. 石板与墙面形成的空腔内不灌水泥砂浆，避免了由水泥化学作用所 造成的饰面石板表面发生花脸、变色、锈斑等严重问题，以及由于挂 贴不牢而产生的空鼓、裂缝、脱落等问题。 2. 饰面石板分块独立地吊挂于墙面之上,每块石块的质量不会传给其 他石板,且无水泥砂浆质量,使墙体负荷减轻。 3. 干挂法施工进度快，周期短，且减少了工地现场的污染及清理现场 的人工费用。 4. 吊挂件轻巧灵活，可上下左右调整,装修质量易于保证。
铝合金饰面板
铝塑板饰面
1. 塑料护墙板饰面构造较简单，先在墙体上固定好搁栅，然后用卡子或 与板材配套的专门的卡入式连接件将护墙板固定在搁栅上即可。
2. 石膏板饰面的构造首先在墙体上涂刷防潮涂料，然后在墙体上铺设龙 骨，将石膏板钉在龙骨上，最后进行板面修饰。
项目三 任务一 抹灰工程装饰构造与施工
3.中层抹灰
4.面层抹灰 图1-1 一般抹灰构造
表1-2 一般抹灰作用
分 层 性 能
底层抹灰
底层抹灰是为加强墙面基层与抹灰层粘结并初步找平的作用，材料选用1:3 水泥砂浆，抹灰厚度一般为5～7mm。
中层抹灰
中层抹灰为找平层，主要起找平和面层粘结作用，材料选用1:1水泥砂浆或 者素水泥浆，抹灰厚度为5～12mm。 层抹灰为装饰层，主要起装饰和光洁作用，厚度为2～5mm。要求表面平整、 无裂痕、颜色均匀，满足装饰装修要求。
3.粘贴类墙面装修材料 粘贴类墙面装修材料可以分为壁纸、壁布粘贴和饰面砖镶贴。
分类 性能 形式
壁纸或者壁布材料表面图案多样、颜色 丰富，有独特的柔软质地，装饰效果好， 由于壁纸或者壁布的基层采用石棉纤维、 壁纸、壁布粘贴 玻璃纤维等，具有较好的透气效果，可以 防菌、防霉，并且其表面具有较好的耐磨 性，广泛应用在住宅、酒店、办公室、舞 厅等。 饰面砖镶贴 饰面砖分为：内墙饰面砖，例如经常采用瓷砖、马赛克等；室外饰面 砖，例如大理石、花岗石等。由于饰面砖可以防水、易清洗、图案多 样，广泛应用在卫生间、厨房等部位。
一、认识抹灰构造 抹灰工程是将水泥、砂、麻刀等材料，采用抹灰、喷涂等工 艺将墙面保护，是建筑装饰工程中最基本的墙柱面基层，可以作 为装饰装修的基层、饰面层，适用于室内外墙柱面装修。 （一）抹灰的分类
1.按适用范围：分为室内抹灰和室外抹灰。 2.按使用要求：为一般抹灰、装饰抹灰和特种砂浆抹灰。 3.按级别、适用范围、质量的不同，一般抹灰工程分为普通抹 灰和高级抹灰。
表1-1 抹灰分类
抹灰分类 用 途
一般抹灰
将水泥、砂子、石灰、麻刀、 纸筋等混合，对建筑主体工程的基层进行 抹灰罩面。
装饰抹灰
装饰-墙柱面工程(1)
4
精选ppt
2
4
精选ppt
3
项目名称
计算公式
单 位
木龙骨【0.5】
16*2.15【0.5】
m2
底层多层夹板【0.5】 16*2【0.5】
m2
二层多层夹板【0.5】 16【0.5】
m2
面 层 贴 普 通 切 片 板 (斜 拼) 【0.5】
16【0.5】
m2
面层贴普通切片板 【0.5】
16*2-16【0.5】
面，均按柱外饰面尺寸乘以高度计算；大理石、花岗岩柱墩、 柱帽、腰线、阴角线，按最大外径周长计算；石材现场倒角磨 边加工按延长米计算。
2
精选ppt
2
6 其他墙柱面装饰工程
1、石膏装饰计算： 1）石膏装饰配花及石膏装饰壁画，平面外形不规则的按
外围矩形面积以个计算。 2）石膏装饰柱以不同直径和高度按套计算。 3）石膏装饰角线、平线工程量以延长米计算，套用天棚
例
精选ppt
水磨石
精选ppt
各种斩假石图案
精选ppt
水刷石：
一种人造石料，制作过程是用水泥﹑石屑、小石子 或颜料等加水拌和，抹在建筑物的表面，半凝固后， 用硬毛刷蘸水刷去表面的水泥浆而使石屑或小石子 半露。也叫汰石子。
干粘石：在墙面刮糙的基层上抹上纯水泥浆，撒小石 子并用工具将石子压入水泥浆里，做出的装饰面就 是干粘石。
一般土建工程施工图预算的
编制
装饰装修工程 ——工程项目 墙柱面工程
精选ppt
1
S2- 墙柱面工程
教学目的和要求： 1、了解墙柱面工程的内容； 2、掌握内、外墙一般抹灰、装饰抹灰、镶贴块料
工程量计算方法； 3、掌握零星抹灰和装饰线的区分标准。
板材墙、柱面
3、铝塑板表面变形、起鼓 主要问题出在粘贴铝塑板的基层板材上，其次才是铝塑板本身的 质量问题。高密度板、木工板之类在室外使用时，经过风吹、日 晒、雨淋后，必然会产生变形。理想的室外基层材料应是经过防 锈处理的角钢、方钢管结成骨架为佳。若条件允许的话，采用铝 型材作为骨架就更为理想了。 4、铝塑板胶缝不整齐 一般都要在板缝中填充黑色的密封胶。在打胶时有些施工人员不 用纸胶带，而是利用铝塑板表面的保护膜。由于铝塑板在切割时， 保护膜会产生不同程度的撕裂情况，所以用它不可能把胶缝收拾 得整齐。
3
4 5 6 7
阴、阳角方正
接缝平直度 墙裙上口平直 接缝高低 接逢宽度偏差
2.0
2.0 2.0 0.5 1.0
4.0
4.0 3.0 3.0 2.0
用直角检测尺检查
拉5m线，不足5m拉通线，用钢直尺检查 拉5m线，不足5m拉通线，用钢直尺检查 用钢板尺和楔形塞尺检查 用钢直尺检查
铝塑板饰面
一、铝塑板
背栓式石材干挂
背栓式干挂是在石材背面钻孔，孔中安装柱锥式锚栓，然后再把
锚栓通过连接件与骨架横梁相接。
柱锥式锚栓
石板钻孔及锚栓的安装 石板钻孔及锚栓的安装
连接件
背栓式干挂 构造做法
背栓式干挂 构造做法
骨架与基层的连接
膨胀螺栓 化学锚栓
化学锚栓
背栓式干挂
80×125×8钢角码
300X200X10热镀锌后置件 4-M12X140后切底螺栓
饰面板安装视频
二、饰面石材干挂
1、石材干挂构造及节点 1）直接式
将被安装的石材通过金属挂件直接安装固定在主体结构上。墙体最好 是钢筋混凝土墙。
2）骨架式
主要用于主体结构是框架结构（因为轻质填充墙不能作为承重结构）。
项目三 任务四涂料工程构造与施工
3.涂料涂饰工程应涂饰均匀、粘贴牢固，不得漏涂、透底、起皮和 掉粉。 4.涂料涂饰工程的基层处理应符合一般要求中对基层处理的要求。 （二）一般项目 1.薄涂料的涂饰质量和检验方法应符合表1-3薄涂料涂饰质量和检 验方法。
表1-3薄涂料涂饰质量和检验方法 项次 1 2 3 项目 颜色 泛碱、咬色 流坠、疙瘩 普通涂饰 均匀一致 允许少量轻微 允许少量轻微 允许少量轻微砂 眼、刷纹通顺 2 高级涂饰 均匀一致 不允许 不允许 无砂眼、 无刷纹 1 检验方法 观察
2.填补腻子并磨平 （1）修补腻子 墙面空洞处要填补腻子，将腻子、107胶、细沙拌合，保证腻子饱 满，具有较好的粘结性及耐水性，用腻子刀宜薄批而不宜厚刷，厚度 以0．5mm为宜，否则容易出现开裂和脱落，掌握好刮涂时工具的倾斜 度，用力均匀、填满、填实。然后进行打磨，图1-2修补腻子。 刮腻子遍数由墙面平整度决定，一般为三遍。用刮板横向满刮，每 刮板接头不得留槎，最后收头要干净利落。将浮腻子及斑迹磨光后擦拭 干净。找补阴阳角及坑凹处，修阴阳角，干燥后磨光并擦拭干净。用钢 片刮板满刮腻子，将墙面刮平刮光。
底层 中层
面层
二、选择材料及机具 （一）选择主要材料 1.氟碳树脂涂料：应有品名、种类、颜色、出厂日期、有效期、 使用说明和产品合格证书、性能检测报告及进场验收记录，要求耐水 性、耐候性好。 2.腻子：塑性、和易性等满足使用要求，耐碱性、耐候性好，干 燥后无粉化、起皮、开裂以及一定的透气性。
（二）选择机具 1.电动机具：空气压缩机（气压0.8MPa、排气量0.6m³）、手提电动 搅拌器； 2.手动机具：喷枪、毛刷、涂料滚子、排笔和塑料小桶等。
（2）磨平
打磨时必须在基层腻子干燥后进行。磨平包括手动打磨、机械打 磨。打磨后基层的平整度达到在侧面光照下无明显批刮痕迹、无粗糙感， 表面光滑，打磨后，立即清除表面灰尘。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墙面与柱面装饰构造
金属薄板装饰面
铝合金板饰面构造 1 插接式构造 2 镶条式构造
墙面与柱面装饰构造
金属薄板装饰面 不锈钢板饰面
1
2
铝合金或型钢龙骨贴墙
墙板直接贴墙
3
墙板离墙吊挂
墙面与柱面装饰构造
其他罩面板饰面构造
埃特板饰面
墙面与柱面装饰装修构造
其他罩面板饰面构造
万通板
纸面石膏板 夹心墙板 其他材料与构造
一 木质饰面板饰面
墙面与柱面装饰构造
罩面板饰面类型
二 玻璃装饰板饰面
墙面与柱面装饰构造
罩面板饰面类型
三 金属薄板装饰面
墙面与柱面装饰构造
罩面板饰面类型
四 其他罩面板饰面构造
墙面与柱面装饰构造
木质饰面板饰面
基本构造 防潮砂浆-----821涂膜橡胶----木砖-----龙骨---（设 垫层板，设透气孔）---固定罩面板
The End
墙面与柱面装饰构造
木质饰面板饰面
细部构造
1 饰面板的处理缝
斜接密缝
墙面与柱面装饰构造
木质饰面板饰面
细部构造
1 饰面板的处理缝
压条盖缝
墙面与柱面装饰构造
木质饰面板饰面
细部构造
1 饰面板的处理缝
企口缝
墙面与柱面装饰构造
木质饰面板饰面
细部构造
1 饰面板的处理缝
平接留缝
墙面与柱面装饰构造
木质饰面板饰面
细部构造 2木饰面板与踢脚的处理
A 直接到地留出脚线
B 做平脚线
墙面与柱面装饰构造 玻璃装饰板饰面
基本构造 1有龙骨做法
清理墙面----涂防潮层---安装防腐防潮木龙骨 ----安装阻燃型胶合板----固定玻璃
墙面与柱面装饰构造
2无龙骨做法
砂浆找平层---涂防潮层---保护层（粘贴牛皮纸或铝铂一层）---粘贴玻璃
装饰构造
墙面与柱面装饰构造面与柱面装饰构造
室内装饰构造
概念：
罩面板类饰面是指用木板、玻璃、金属或具有装饰吸音功能的 饰面板通过镶钉、拼贴等方式所制成的内墙面饰面。
基本构造做法：
墙上固定木砖---固定龙骨---（设垫层板）-----固定罩面板
墙面与柱面装饰构造
罩面板饰面类型
