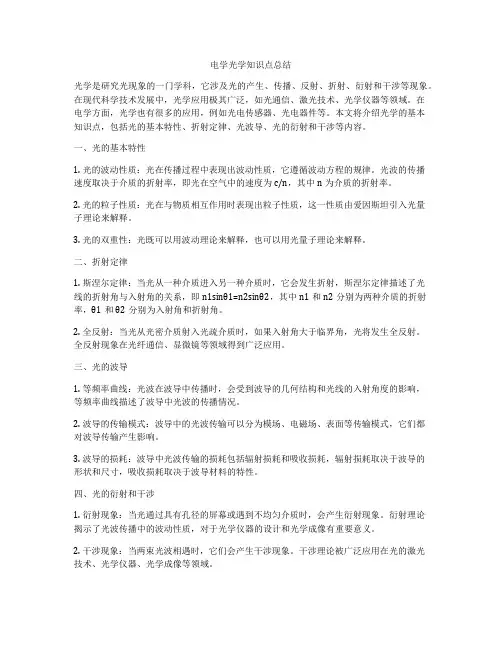

电学光学知识点总结
电学光学知识点总结光学是研究光现象的一门学科，它涉及光的产生、传播、反射、折射、衍射和干涉等现象。
在现代科学技术发展中，光学应用极其广泛，如光通信、激光技术、光学仪器等领域。
在电学方面，光学也有很多的应用，例如光电传感器、光电器件等。
本文将介绍光学的基本知识点，包括光的基本特性、折射定律、光波导、光的衍射和干涉等内容。
一、光的基本特性1. 光的波动性质：光在传播过程中表现出波动性质，它遵循波动方程的规律。
光波的传播速度取决于介质的折射率，即光在空气中的速度为c/n，其中n为介质的折射率。
2. 光的粒子性质：光在与物质相互作用时表现出粒子性质，这一性质由爱因斯坦引入光量子理论来解释。
3. 光的双重性：光既可以用波动理论来解释，也可以用光量子理论来解释。
二、折射定律1. 斯涅尔定律：当光从一种介质进入另一种介质时，它会发生折射，斯涅尔定律描述了光线的折射角与入射角的关系，即n1sinθ1=n2sinθ2，其中n1和n2分别为两种介质的折射率，θ1和θ2分别为入射角和折射角。
2. 全反射：当光从光密介质射入光疏介质时，如果入射角大于临界角，光将发生全反射。
全反射现象在光纤通信、显微镜等领域得到广泛应用。
三、光的波导1. 等频率曲线：光波在波导中传播时，会受到波导的几何结构和光线的入射角度的影响，等频率曲线描述了波导中光波的传播情况。
2. 波导的传输模式：波导中的光波传输可以分为模场、电磁场、表面等传输模式，它们都对波导传输产生影响。
3. 波导的损耗：波导中光波传输的损耗包括辐射损耗和吸收损耗，辐射损耗取决于波导的形状和尺寸，吸收损耗取决于波导材料的特性。
四、光的衍射和干涉1. 衍射现象：当光通过具有孔径的屏幕或遇到不均匀介质时，会产生衍射现象。
衍射理论揭示了光波传播中的波动性质，对于光学仪器的设计和光学成像有重要意义。
2. 干涉现象：当两束光波相遇时，它们会产生干涉现象。
干涉理论被广泛应用在光的激光技术、光学仪器、光学成像等领域。
导波光学
光线通过内全反射被束缚在中心薄膜之中。只有当n2和n3都
小于n1时，才会发生内全反射。
电介质波导 （n1>n2,n1>n3)
衬底界面上的临界角为
n2 sin c .......... .......... ...... 4.1 n1
1
0 n3
麦克斯韦方程
H D t r r E B t r D r B r r
无源波动方程
若 Maxwell 方程组中电荷源和电流源为 0 ， 则 B D E ; H t t B 0 有 D 0 ;
导波光学理论
光波导的基本概念
导波光：受到约束的光波 光波导：约束光波传输的媒介
介质光波导三要素：
• “芯 / 包”结构 • 凸形折射率分布，n1>n2 • 低传输损耗
光波导的分类
薄膜波导（平板波导） 矩形波导（条形波导） 园柱波导（光纤） 对称与非对称波导
平板波导
n3 n1 n2
矩形波导
脊型波导
PIC: Photon
OEIC: Optoelectronic MCVD: Modified MOCVD:
Metal Oxide chemical vapour deposit Phase Epitaxy
MBE:
Molecular Beam Epitaxy
LPE: Liquid
PCVD: Plasmon chemical vapour deposit
光波导技术的广阔应用领域
光波导技术
信息获取
信息传输
信息处理
其它应用
《集成光波导》课件
在光通信、光传感、医学检测等领域有重要的应用价值。
3 展望集成光波导的未来发展趋势
将继续向超高速率、超长距离、高可靠性、低能耗等方向迈进。
4
通过激光处理获得所需的光波导纹理。
分立器法
将芯片分离出来再进行加工组装。
定向凝固法
将溶液导入反应腔体中，通过凝固实现 制备。
集成光波导的应用
光通信
将各种功能的光模块一同集 成，可大大降低光通信系统 的成本。
光传感
可用于温度、压力、光强等 物理量的测量传感。
生物医学领域
可用于医学检测、实验室研 究等方面。
发展现状与前景
集成光波导的发展历程
自1980年代初期，集成光波导的 性能与可靠性都得到了突破性发 展。
集成光波导的未来发展方向 集成光波导的应用前景
超高速率、超长距离、高可靠性、 低能耗。
在医学检测、光学成像、传感器 等领域具有广泛的应用前景。
总结
1 集成光波导的优缺点
高集成度、小型化、高性能、低成本，但也有加工难度大和生产周期长等缺点。
集成光波导
本次PPT将详细讲解集成光波导的定义、基础知识、制备方法、应用前景及未 来发展趋势，希望能为您了解光波导技术提供帮助。
概述
1 光波导的定义
光波导是指导波不断变化而传输的一种光学器件。
2 集成光波导的概念
将微波电路、光学波导、探测器等元件集成在一起，构成一个小型化光通信接口的技术。
3 集成光波导的优势
具有高集成度、小型化、高性能、低成本等优势。
基础知识
光波导的类型
光波导的基本结构
有单模光纤和多模光纤两种类型。
是由高折射率材料的核心层和低 折射率材料的包层构成。
第一章光波导基本理论
思考：光在1、2和1、3表面全反射时分别产生了一 个附加相位，为什么？
tan
12
p
tan
13
q
思考：全反射时相位是否会发生改变？
入射角对反射系数相位的影响
光疏光密
光密光疏
思考：全反射时发生的 相位变化大小怎么求？
只要想到反射折射的大小变化，首先 想到菲涅尔公式
rTE(或 rs)=n n1 1c co oss1 1 n n2 2c co oss2 2 代 入 折 射 定 律 n 1 s in 1 n 2 s in 2
13
q
思考：该方程中各字母的物理意义
是相位 的单位
1、2界面 反射时产 生的相位
K为x方向的 波矢
2 h 2 m 2 1 2 2 1 3
1、3界面 反射时产 生的相位
从射线光学角度重新分析 TE偏振的本征方程
2 h 2 m 2 1 2 2 1 3 ,m 0 , 1 ,2 . . .
估 算 h的 值
h 1 .8 7 6 1 c o s
思考：波导芯层厚 度对解的数量有什 么影响？
思考：波导芯层折
射率n1对解的数量 有什么影响？
思考：解的数量还和什
hk0n1hcos 么因素有关？
还需满足解出的θ大于临界角
sin c
n2 n1
影响平板波导本征解数量的因素
对一个多模波导或光纤，你是否 能辨别出每个模式？
线性独立本征解的线性叠加
从量子力学的角度来看平板波导对光的束缚
Helmholtz equation:
[ 2 x k 0 2 n 22]U (x) 0
光栅光波导
光栅光波导一、光栅光波导的基本概念光栅光波导是一种利用光栅结构来实现光波导的器件。
在光栅光波导中，通过在介质中引入周期性折射率变化的结构，使得该介质中存在了一系列的模式，这些模式能够将入射的光线引导到特定方向上传输。
因此，可以将其看作是一种具有特殊传输性质的波导器件。
二、光栅结构的原理1. 光栅结构的定义在物理学中，所谓“光栅”指的是由若干平行且等距离排列的透明或不透明条纹组成的结构。
其中，透明条纹和不透明条纹之间交替出现，并且宽度相等。
这样的结构被称为“衍射光栅”。
2. 光栅衍射原理当平行入射于衍射光栅上时，由于其周期性结构会对入射光进行反射、折射、透过、干涉等多种物理作用，从而使得出射的光束呈现出特定方向和强度分布。
3. 具有周期性折射率变化的光栅结构在光栅光波导中，采用了具有周期性折射率变化的光栅结构。
这种结构可以通过在介质中引入周期性的折射率变化来实现。
当入射波与该结构相互作用时，它会被分解成不同的频率和方向，并且这些分量会沿着特定方向传播。
三、光栅光波导的工作原理1. 入射波与光栅相互作用当入射波与光栅相互作用时，由于其周期性结构会对入射波进行反射、折射、透过、干涉等多种物理作用，从而使得出射的光束呈现出特定方向和强度分布。
2. 具有周期性折射率变化的光栅结构在光栅光波导中，采用了具有周期性折射率变化的光栅结构。
这种结构可以通过在介质中引入周期性的折射率变化来实现。
当入射波与该结构相互作用时，它会被分解成不同的频率和方向，并且这些分量会沿着特定方向传播。
3. 光栅光波导的传输特性由于光栅光波导中的光束具有特定的方向和强度分布，因此可以将其用作分光器、滤波器、耦合器等器件，用于实现光信号的控制和调制。
四、应用领域1. 通信领域在通信领域中，光栅光波导被广泛应用于实现滤波器、耦合器、分路器等功能。
这些器件可以用于调制和控制光信号的传输，从而实现高速数据传输。
2. 生物医学领域在生物医学领域中，利用光栅光波导可以实现生物分子检测、细胞成像等功能。
光波导原理
光波导原理光波导原理是一种利用光的传输特性来实现信息传输的技术。
它是一种基于光学原理的传输方式，可以将光信号传输到远距离的地方，同时保持信号的高速和高质量。
在现代通信领域中，光波导技术已经成为了一种非常重要的技术，被广泛应用于光通信、光传感、光计算等领域。
光波导原理的基本概念是光的全反射。
当光线从一种介质进入另一种介质时，如果两种介质的折射率不同，光线就会发生折射。
但是，当光线从高折射率的介质进入低折射率的介质时，如果入射角度大于一定的临界角度，光线就会被完全反射回高折射率的介质中。
这种现象被称为全反射。
利用全反射的原理，可以制造出一种光波导器件。
光波导器件是一种可以将光信号传输到远距离的器件，它由一条光波导管和一些光源、光探测器等组成。
光波导管是一种由高折射率材料制成的管状结构，它可以将光信号沿着管道传输。
光源和光探测器则用于产生和接收光信号。
光波导器件的工作原理是利用全反射的原理将光信号沿着光波导管传输。
当光信号从光源发出时，它会被引导到光波导管中。
由于光波导管的折射率比周围的介质高，光信号会被完全反射回光波导管中，从而沿着管道传输。
当光信号到达光探测器时，它会被探测器接收并转换成电信号。
光波导器件的优点是具有高速、高带宽、低损耗等特点。
由于光波导管的折射率比周围的介质高，光信号可以在管道中传输很长的距离而不会发生衰减。
同时，光波导器件的传输速度非常快，可以达到几十兆比特每秒甚至更高的速度。
这使得光波导器件在高速数据传输、光通信等领域中得到了广泛的应用。
除了光波导器件外，光波导原理还可以应用于其他领域。
例如，在光传感领域中，可以利用光波导原理制造出一种光纤传感器。
光纤传感器是一种可以利用光的传输特性来实现物理量测量的传感器。
它由一条光纤和一些光源、光探测器等组成。
当物理量发生变化时，光纤中的光信号会发生变化，从而可以测量出物理量的变化。
光波导原理是一种非常重要的技术，它可以利用光的传输特性来实现信息传输、物理量测量等功能。
光波导技术基础
光波导技术基础光波导技术基础一、光波导的概念与分类光波导是一种利用光的全反射原理进行光信号传输的技术。
根据传输介质的不同，光波导可以分为光纤和光平板两种形式。
光纤波导是采用纤维材料进行传输，而光平板波导则利用具有高折射率的平板材料进行传输。
二、光波导技术的优点1. 大容量传输：光波导技术可以实现大容量的光信号传输，远远超过以往的传输方式。
这是因为光波导中的光信号可以在光纤或光平板中进行不断的全反射，几乎没有信号损失。
2. 抗干扰能力强：光波导传输的光信号在传输过程中不会受到外界电磁干扰的影响，从而保证了传输质量的稳定性。
3. 低衰减率：光波导技术中的光信号衰减率很低，可以减少信号在传输过程中的能量损耗，提高传输距离。
4. 高速传输：由于光波导中的光信号传输速度快，可达到光速的75%以上，因此光波导技术被广泛应用于高速通信领域。
三、光纤波导技术的基本原理光纤波导是利用纤维材料的全反射原理进行光信号传输的技术。
光纤是由内心区域（称为纤芯）和外层（称为包层）组成的。
光信号可以通过纤芯中的光波引导到目的地。
光纤波导的基本原理源于光的全反射现象。
当光从光纤的一端进入时，如果光线入射角度小于临界角，光会被光纤的纤芯全反射，然后沿着纤芯继续传输。
这种全反射的现象可以保证光信号不会损失，从而实现光信号在光纤中的传输。
四、光平板波导技术的基本原理光平板波导技术是利用具有高折射率的平板材料进行光信号传输的技术。
平板材料可以是晶体或者其他具有高折射率的材料，例如硅。
光平板波导的基本原理是将光信号引导在平板材料的表面上，形成一条被限制在平板内传播的光波。
当光信号被平板表面反射时，会发生总反射现象，并且沿着平板表面传播。
平板的结构和特殊设计可以控制光信号的传输路径和传输效果。
五、光波导技术的应用领域光波导技术在通信、光学传感、生物医学和光学计算等领域具有广泛的应用。
在通信领域，光波导技术被广泛应用于光纤通信和光纤传感领域。
光波导技术基础
光波导技术基础（实用版）目录1.光波导技术的基本概念2.光波导技术的理论基础3.光波导技术的应用领域4.光波导技术的发展趋势正文光波导技术基础光波导技术是一种利用光在介质中传播的特性，通过特定的光学结构实现光信号的传输和控制的技术。
光波导技术在现代通信、光学传感、光学显示等领域具有广泛的应用。
为了更好地了解光波导技术，我们需要从以下几个方面介绍其基础知识。
一、光波导技术的基本概念光波导是指一种能够约束和引导光波在特定方向传播的光学结构。
根据波导结构和传输模式的不同，光波导可分为多种类型，如单模光纤、多模光纤、平面光波导等。
光波导技术的核心是利用光在介质中的传播特性，实现光信号的高效传输和精确控制。
二、光波导技术的理论基础光波导技术的理论基础主要包括几何光学、波动光学和电磁场理论。
其中，几何光学主要研究光波在光学结构中的传播规律；波动光学则关注光的传播特性，如相位、幅度等；电磁场理论则从电磁场的角度分析光波导中的光信号传输。
通过这些理论，我们可以深入理解光波导的传输特性、模式耦合、双折射现象等基本概念。
三、光波导技术的应用领域光波导技术在多个领域发挥着重要作用，主要包括以下应用领域：1.光通信：光波导技术是光纤通信的核心技术，实现了光信号在光纤中的高效传输，极大地提高了通信速率和传输距离。
2.光传感：光波导技术在光学传感器中有着广泛应用，如光纤传感器、平面光波导传感器等，可实现对温度、压力、位移等物理量的高精度检测。
3.光学显示：光波导技术在光学显示领域也具有重要应用，如光波导显示器、光波导投影仪等，能够实现高清晰度、高亮度的显示效果。
4.其他领域：光波导技术还在光学成像、光能传输、生物医学等领域具有潜在应用。
四、光波导技术的发展趋势随着科技的不断发展，光波导技术在理论研究和应用领域都取得了显著进展。
未来，光波导技术的发展趋势主要体现在以下几个方面：1.更高效的光波导传输技术：通过优化波导结构、提高材料性能等手段，进一步提高光波导的传输效率和带宽。
光子晶体和光波导问题
光子晶体和光波导问题光子晶体和光波导是光学领域中非常重要的研究方向。
光子晶体是一种由周期性结构构成的光学材料，具有禁带结构和光子带隙，可以对光进行控制和调制。
光波导是一种用于在光学器件中引导光传播的结构，能够实现高效的光子传输和控制。
本次文章将对光子晶体和光波导的基本概念、原理、应用及挑战进行探讨。
首先，光子晶体是一种具有周期性的介质结构，其周期性可以用来调制光的传播。
光子晶体中的周期性结构可以通过调整晶格常数、介电常数或形状等来实现。
光子晶体的独特之处在于其禁带结构和光子带隙。
光子晶体的禁带结构意味着在特定频率范围内，光无法传播或仅限制在光子晶体内部传播。
而光子带隙则是指在禁带结构中，光的传播受到约束，而只允许在特定频率范围内的光传播。
这些特性使得光子晶体在光学通信、传感、光子集成电路等领域具有广泛的应用前景。
其次，光波导是一种用于引导和操控光信号传播的结构。
光波导通常由两个不同折射率的材料之间的界面构成，通过折射率差异来实现光的传导。
光波导中的光信号可以通过总反射或穿透方式在波导内部传输，并可以在波导交叉口或结构变化处实现光的分叉、耦合和调制。
光波导具有高传输效率、小尺寸、低损耗和完全电磁隔离等优点，因此在光子学、光通信、传感和光子计算等领域得到广泛应用。
光子晶体和光波导的相结合可以实现更加复杂和高效的光学器件。
将光子晶体和光波导相结合可以利用光子晶体的禁带和带隙结构来调制光波导中的光信号，从而实现光信号的分离、调制、操控和耦合等操作。
由于光子晶体的特殊禁带结构，光波导中的光信号可以在光子晶体中受到限制或增强，从而实现高效的光控制。
光子晶体和光波导的相结合既可以用于基础研究，也可以应用于光器件的设计和制造。
在实际应用中，光子晶体和光波导面临着一些挑战。
首先，制备复杂的光子晶体和光波导结构需要高精度的加工和制备技术。
特别是对于高维结构或大尺寸的光子晶体和光波导，制备过程更加困难。
其次，光子晶体和光波导中存在光子损耗和自相互作用等问题。
超材料光波导设计及其在通信传输中的应用研究
超材料光波导设计及其在通信传输中的应用研究随着通信技术的发展，信息传输和处理的速度需求不断提高，光通信作为一种高速、大容量、低损耗的通信方式，越来越受到人们的关注。
而超材料的出现则为光通信的进一步发展提供了新的空间。
超材料光波导是一种重要的超材料应用，本文将围绕超材料光波导的设计及其在通信传输中的应用展开研究。
一、超材料光波导的概念及特点超材料光波导是一种基于超材料构建的波导结构。
超材料是由体积远远小于光波长的亚波长的结构单元排列而成的，具有不同于自然材料的超过材料特性，例如负折射率、负折射率等，这使得其在光学应用领域具有独特的优势。
超材料光波导是将超材料应用到光波导设计中的一种新型光导器件。
超材料光波导与传统的光波导相比，有以下三个特点：首先是超材料光波导具有超尺度效应。
因为超材料的结构单元尺度只有亚微米，其尺度比光波导结构单元小得多，这使得超材料结构能够反映出光学微观尺度的效应，例如量子隧穿效应、原子级电介质常数变化等。
其次是超材料光波导在可见光范围内可以实现负折射率。
光波导设计中需要满足的一个基本条件就是全内反射，而要满足这个条件就必须使光线在界面处的入射角大于临界角。
然而，当介质的折射率为负数时，入射角小于临界角也能实现全反射。
最后是超材料光波导具有多带隙特性。
多带隙是指光信号在超材料光波导中能够沿多条不同的路径传输。
二、超材料光波导的设计在超材料光波导的设计中，通常有两种途径：直接使用超材料建立波导和采用微纳加工的方法，将超材料结构集成到硅基或氮化硅基的波导中。
直接使用超材料建立波导的方法，是通过选取合适的超材料单元结构，按照要求进行排列组合，形成光波导的结构。
该方法具有简单、快速的优点，但需要特殊的设备和技术，而且制作难度比较大，因而没有普遍应用。
集成超材料结构的方法，则是将已有的硅基或氮化硅基波导的表面进行微纳加工，将带有超材料效应的电磁振子结构集成进去，形成新的超材料光波导。
这种方法在实验室中应用较为广泛，且制作较为容易，可以利用现有的微纳加工技术，达到更高的制备精度。
光波导基础及其常用器
在C点上两光线的电场为
E 1(y,z,t)E 0co ts (m zm y m ) E 2(y,z,t)E 0co ts (m zm y)
那么在C点上两光线干涉所形成的电场为
E (y ,z ,t) 2 E 0 co m y s 1 2 ( m )co t sm z ()
对应一个m值的传播模的电场可以写为,
E (y ,z ,t) 2 E m (y )co t sm z ) (
可以看到传播模横向模场分布不随光波的传播而改变,它是在横向形成的驻波
对称的平面波导－传播模
Symmetry Planar Dielectric Slab Waveguide
m=0,1,2传播模的横向分布
对称的平面波导－传播模
k1sinm
k1cosm
考虑两光线,它们相交于C点,而在C点相位差可以表示为,
m ( k 1 A m C ) k 1 A 'C 2 k 1 ( a y ) cm o m s
对称的平面波导－传播模
Symmetry Planar Dielectric Slab Waveguide
将波导条件代入上式得到,
Ey E(x)exip z)(
2 [ x2
k02n2(x)2]Ey
0
k0 200
E y A ei x k 0 2 n p 2 (2 x ) B ex ik 0 p 2 n 2 (2 x )
对于应波导的三个折射率不同的区域,方程的解为
<8-2>
<8-3> <8-4> <8-5>
Ey A 2e A 1e xix pk0 2 p n [1 2 2[ k 0 22 nx2 2]x ] B2 B e 1exx i pp k [0 2n [21 2 k 0 2n 22 2 xx ]] ,x a , xaa
简明光波导模式理论
