4、路面的结构层次与材料要求
路基垫层：垫层介于基层和土基之间，它可改善土基的湿度和温度
状况、使面层与基层免受土基水温状况变化的不良影响或保护土基
处于稳定状态；同时，也可扩散基层传递的荷载应力，减小土基的 应力与变形，并可阻止路基土挤入基层。一般垫层修于特定状况道
路工程结构中，如防砂土基础挤入基层、软土地基扩散应力、冻土
材料：水泥混凝土、沥青混凝土、沥青碎石、泥灰结石、块料等材料。
4、路面的结构层次与材料要求
基层：主要承受由面层传来的车辆荷载垂直力并将其扩散到下面的
垫层及土基，是路面结构的主要承重层（对于沥青路面）或重要功
能层（对于水泥砼路面）。 特点：它应具有足够的强度与刚度，并应具有良好的扩散应力的能
力；基层受大气影响较面层小，但仍可能被面层渗入雨水浸湿或地
概述
1.路面材料的几种强度 2）抗剪强度shear strength 摩尔—库仑强度理论： c tan 其中c和φ是表征路面材料抗剪强度的两项参数，可以通过直剪试 验或三轴压缩试验测定。
三轴试验确定c,φ
概述
1.路面材料的几种强度 3）抗压强度compressive strength 指试样在无侧向压力条件下，抵抗轴向压力的极限应力。材料经 过标准成型和养生后通过无侧限抗压试验测定的强度。
3、轴载换算
轴载换算的基本原则： ①等破坏原则：同一种路面结构在不同轴载作用下在使用末期 达到相同的损伤程度（破坏状态）； ②等厚度原则：用不同标准轴载设计的路面结构厚度相同。
轴载换算系数公式：
3、轴载换算
沥青路面轴载换算公式：
3、轴载换算
沥青路面轴载换算公式：
3、轴载换算
水泥混凝土路面轴载换算公式：Fra bibliotek2、车辆的种类与作用特点

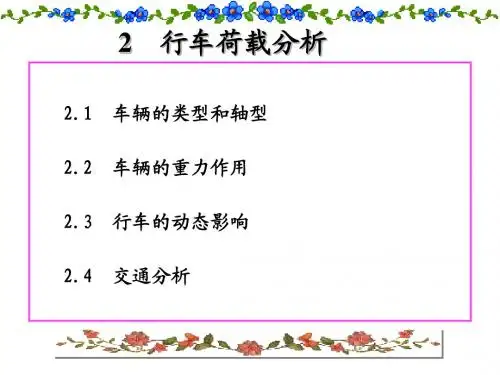

第二章 行车荷载分析_47337
2.2.3轴载的换算
等破坏原则、等厚度原则
2.3
行车的动态影响
2.3.1 动力作用
2.3.2 轮载作用的瞬时性 2.3.3 轮胎对路面产生的水平力 滑移摩阻力
2.4 交通分析
Ne 365 N1
[(1 )t 1]
N e 设计年限内累计交通量 N1 设计初始年平均日交通量增长率 车道系数
2-3
单圆图示
2-4
双圆图示
路面设计时采用双轮组单轴载100KN作为标准轴载，以 BZZ-100表示。
表2.1
标准轴载 标准轴载P(kN) 100
标准轴载计算参数
BZZ-100 21.30 单轮传压面当量圆直径d(cm)
BZZ-100 标准轴载
轮胎接地压强p(MPa)
0.70
两轮中心距 (cm)
1.5d
2 行车荷载分析
2.1 车辆的类型和轴型
2.2
2.3 2.4
车辆的重力作用
行车的动态影响 交通分析
2.1
车辆的类型和轴型
2.1.1 2.1.2 车辆的类型 汽车的轴型
固定车身类、牵引类、挂车类 客车、载货汽车
2-1
轴型分类号
2-2
多轴多轮车
2-2
多轴多轮车
2.2
车辆的重力作用
2.2.1接触压力 2.2.2接触面积
表2.2
车道特征 双向单车道 1.0 双向两车道 0.6~0.7
车道系数
车道特征
双向六车道 0.3~0.4 双向八车道 0.25~0.35
双向四车道 0.4~0.5
第2章行车荷载分析
学习要点： 学习要点：
掌握车辆的静力荷载作用； 掌握车辆的静力荷载作用； 熟悉行车荷载的动态影响； 熟悉行车荷载的动态影响； 了解交通调查与分析。 了解交通调查与分析。
第二章 行车荷载分析
学习内容： 学习内容：
车辆的类型和轴载 车辆的静力作用 行车荷载的动态影响 交通调查与分析
一定时间间隔内各类车辆通过 某一道路横断面的数量
（1）年平均日交通量（AADT） ）年平均日交通量（ ）
1 365 AADT = ∑ Ni 365 i =1 =1
（2）初始年平均日交通量 ） （3）设计年限内总交通量 ） （4）车道交通量 ） 行车道交通量×方向系数或车道系数 行车道交通量×
2-4 交通量调查与分析
一. 车辆的种类
小客车 客车 中客车 大客车 整车 货车 牵引式挂车 牵引式半挂车 路面结构设计 轴重作为荷 以轴重作为荷 载标准
2-1车辆的类型
二. 汽车的轴型与轴重
标准轴重： 标准轴重：100kN 前轴： 前轴： 一般为两个单轮组成的单轴 一般为两个单轮组成的单轴 单轮组成的 后轴： 后轴： 一般有单轴、 一般有单轴、双轴和三轴 大部分后轴为双轮组 大部分后轴为双轮组
2-2静力荷载作用
2. 当量圆： 当量圆：
轮胎与路面的接触形状近似 椭圆，其长短轴差别不大； 椭圆，其长短轴差别不大； 工程设计中将车轮荷载转化 成当量的圆形均布荷载采用轮 胎内压力作为轮胎接触压力p 胎内压力作为轮胎接触压力
δ＝ P / πp
2-2静力荷载作用 （2-2）
2. 当量圆： 当量圆：
2-1车辆的类型
二. 汽车的轴型与轴重
2-1车辆的类型
二. 汽车的轴型与轴重
《行车荷载分析》课件
动态分析方法
01
动态分析方法考虑了车辆行驶过程中产生的动态效应，通过模拟 车辆行驶时的振动和冲击，对道路结构进行更精确的受力分析。
02
动态分析方法的优点是能够更准确地反映道路结构的实际受力情 况，适用于对复杂道路结构和特殊车辆行驶情况进行精确分析。
03
动态分析方法的缺点是计算复杂，需要更多的计算资源和 时间。
性。
铁路桥梁的行车荷载分析
01
02
03
04
铁路桥梁的特点
承载能力要求高、结构稳定性 要求严格、列车行驶速度高。
列车类型与分布
不同类型列车的重量、尺寸、 轴重等参数，以及在铁路线上
的分布情况。
列车行驶状态
列车行驶速度、制动、加速等 对桥梁结构的动态影响。
桥梁响应分析
通过分析桥梁的振动、变形和 应力等响应，评估铁路桥梁的
05
行车荷载的优化设计
行车荷载的合理分布
总结词
优化行车荷载分布是提高桥梁承载能力和安全性的关键。
详细描述
在桥梁设计过程中，应充分考虑不同车辆的重量、尺寸和行驶轨迹，合理分布 行车荷载，避免出现应力集中或过载的情况，确保桥梁的安全性和稳定行车冲击可以降低对桥梁结 构的损伤，提高桥梁的使用寿命。
04
行车荷载对结构的影响
行车荷载引起的振动
振动类型
行车荷载引起的振动包括垂直振动、水平振动和扭转振动。这些 振动会对结构产生疲劳损伤和共振效应。
疲劳损伤
长期受到行车荷载振动的结构会出现疲劳损伤，导致结构强度降低 和寿命缩短。
共振效应
当行车荷载的频率与结构的自振频率相近时，会产生共振效应，放 大振幅，对结构造成严重破坏。
桥面平整度
第二章行车荷载
2.汽车荷载是造成路基路面结构损伤的主要原因。要做好路
基路面结构设计，必须对行车荷载进行分析。面的服务对 象。路基路面的主要功能是保证车辆快速、安全、舒适、 经济通行。
一、车辆的种类
道路上通行的车辆主要分为客车与货车两大类。
客车：小客车、中客车、大客车；
货车：整车、牵引式半挂车、牵引式挂车。见课本图2-1 P28
• 3.沥青混合料 • 混合料中的沥青具有依赖于温度和加荷时间的粘一弹性性 状——沥青混合料在荷载作用之下的应变具有随温度和荷 载作用时间而变化的特性。 • 当沥青混合料受力较小，且力的作用时间十分短暂时，处 于弹性状态并兼有弹粘性性质。 • 当沥青混合料受力较大，且力的作用时间较长时，应力— 应变关系呈现出弹性，弹—粘性和弹—粘—塑性等不同性 状。见图2-31 • 应力—应变特性关系：劲度模量St,T表征。见图2-32 • 沥青混合料的劲度模量实质上就是在特定温度与特定加荷 时间条件下的常量参数。
• 汽车的总重量通过车轴和车轮传递给路面，所以路面结构设计主要以 轴重作为荷载标准。因此，在众多的车辆组合中，重型货车和大客车 起决定作用。对于小客车，则主要对路面的表面特性如：平整性、抗 滑性等，提出较高的要求。
二、汽车的轴型
• 轴重的大小直接关系到路面结构的设计承载力与结构强度， 各个国家均对轴重的最大限度有明确的规定。我国公路与 城市道路设计规范中均以100kN作为标准轴重。目前我国 公路是行使的车辆，后轴轴载一般在60~130kN范围内。 • 对超载的定义：2000年2月，交通部《超限运输车辆行驶 公路管理条例》规定：“单轴（每侧单轮胎）载质量 6000kg，单轴（每侧双轮胎）载质量10000kg，双联轴 （每侧双轮胎）载质量18000kg。”附则第二十九条规定， 单轴轴载最大不得超过13000kg。
行车荷载_精品文档
行车荷载汽车是路基路面的服务对象，路基路面的主要功能是长期保证车辆快速、安全、平稳地通行。
汽车荷载又是造成路基路面结构损伤的主要成因。
因此，为了保证设计的路基、路面结构达到预计的功能，具有良好的结构性能首先应对行驶的汽车进行分析，包括汽车轮重与轴重的大小与特性；不同车型车轴的布置；设计期限内，汽车轴型的分布以及车辆通行量逐年变化的规律；汽车静态荷载与动态荷载特性比较等。
一、车辆的种类道路上通行的汽车车辆主要分为客车与货车两大类。
客车又分为小客车、中客车与大客车。
小客车自身重量与满载总重都比较轻，但车速高，一般可达120km/h，有的高档小车可达200km/h以上；中客车一般包括6个座位至20个座位的中型客车；大客车一般是指20个座位以上的大型客车（包括铰接车和双层客车），主要用于长途客运与城市公共交通。
货车又分为整车、牵引式挂车和牵引式半挂车。
整车的货厢与汽车发动机为一整体；牵引式挂车的牵引车与挂车是分离的，牵引车提供动力，牵引后挂的挂车，有时可以拖挂两辆以上的挂车；牵引式半挂车的牵引车与挂车也是分离的，但是通过铰接相互连接，牵引车的后轴也担负部分货车的重量，货车厢的后部有轮轴系统，而前部通过铰接悬挂在牵引车上。
货车总的发展趋向是向大吨位发展，特别是集装箱运输水陆联运业务开展之后，货车最大吨位已超过40—50t,汽车的总重量通过车轴与车轮传递给路面，所以路面结构的设计主要以轴重作为荷载标准。
在道路上行驶的多种车辆的组合中，重型货车与大客车起决定作用，轻型货车与中、小客车影响很小，有时可以不计。
但是在考虑路面表面特性要求时，如平整性、抗滑性等，以小汽车为主要对象，因为小车的行驶速度高，所以要求在高速行车条件下具有良好的平稳性与安全性。
二、汽车的轴型无论是客车还是货车，车身的全部重力都通过车轴上的轮子传给路面，因此，对于路面结构设计而言，更加重视汽车的轴重。
由于轴重的大小直接关系到路面结构的设计承载力与结构强度，为了统一设计标准和便于交通管理，各个国家对于轴重的最大限度均有明确的规定。
路基路面工程-行车荷载的分析
第二章2-1 车辆荷载的分析一、车辆的类型：1.小型客车：包括小卧车、小面包车等，它们的车速高，重量小，总重一般大于12KN，最高车速一般大于100km/h,6m长,2m高,1.8宽.2.大型客车:用于城市交通或城乡运营,有些地方还使用铰接式大客车。
满载重量一般大于100KN,最小车速常不小于60km/h3. 载货汽车:有一般载货汽车、自卸汽车牵引车及被牵引的拖挂车、平板车和集装箱车等。
一般总重为50~150KN,最高车速约为70-80km/h.自卸车总重为150~500KN以上,多用于矿山内部运输及施工工地的材料运输,一般不作长途运输,最高车速约为40-50km/h.牵引车自重约为50KN,被牵引的拖挂车,平板车,集装箱车的最大重量大于1000KN.在路面设计中,一般将特种工程车辆视为载货汽车.在路面结构设计及路基稳定性验算中,主要考虑大型客车及载货汽车的作用。
而在评定路面的表面特性(如平整度,抗滑性)时,应考虑小车高速行驶的安全性和舒适性.变差系数：标准离差与静载的比值。
通常变差系数﹤0.3动荷载与静载的比值称为冲击系数µ，µ常为1.3（在较平整路面上，车速50km/h时）设计时：设计轮载=µ·静轮载二、轮载作用的瞬时性：使路面变形量↓，意味着路面结构的抗变形能力（刚度）和强度↑行车以一定速率行经路面时，路表面上任一点所经受轮载的时间很短，通常只有0.01-0.1秒。
路表面下不同深度处应力持续作用时间稍长些，但仍很短。
见P14如此短的荷载作用时间，使路面结构中的应力来不及传递分布，其变形不会像静载时那样充分。
美国公路工作者协会（AASHO）曾经做过试验发现：不同车速下沥青路面和水泥混凝土路面表面的变形进行过实测，表明：当车速由3.2km/h→56km/h时，柔性路面的总弯沉量f（变形）减少了36-38%；而当车速由3.2km/h→96.7km/h时，刚性路面的板角挠度f和板边应变量ε降低了29%左右。
消防车的行车荷载
消防车的行车荷载消防车那可是个大家伙，它肩负着拯救生命和财产的重任呢！你想想，一旦有火灾发生，消防车就得风风火火地赶过去。
咱先来说说消防车的个头，那可真是高大威猛啊！就像一个力大无穷的勇士，随时准备冲锋陷阵。
这么个大块头在路上跑，那行车荷载能小得了吗？它装着满满的水和各种救援设备，那重量可不是一般车能比的。
消防车在路上行驶的时候，可不能像咱平时开车那样慢悠悠的。
它得争分夺秒，得快速到达现场啊！这就好比是去打仗，时间就是生命啊！要是因为行车荷载的问题在路上耽误了，那后果可不堪设想。
你说消防车这么重，对路面的压力得有多大呀？这就像是一个大力士踩在地上，那地面不得有点反应呀！所以说，咱们的道路也得足够结实，能承受得住消防车的“重压”。
不然，消防车跑着跑着陷进去了，那可咋整？这可不是开玩笑的事儿！而且啊，消防车在行驶过程中还得注意各种情况呢。
万一遇到个小桥啥的，得先看看能不能承受得住它的重量。
要是贸然开上去，桥塌了咋办？这就好比是让一个大胖子去走独木桥，不得小心点嘛！再说说消防车的速度，那可不是一般的快。
这么重的车还能跑得那么快，这得多厉害呀！但这也对行车荷载提出了更高的要求。
要是车的荷载不够，跑着跑着出问题了，那不就耽误事儿了嘛！咱平时在路上看到消防车，可得赶紧让行啊！这可不是闹着玩的，这是在给生命让道呢！你想想，要是因为你不让行，耽误了消防车去救火，那得有多少人受灾啊！这责任咱可担不起呀！消防车的行车荷载，那是关系到无数生命和财产安全的大事儿。
咱们可不能小瞧了它，得重视起来。
就像咱们的生活中，有些看似不起眼的小事儿，其实都有着大意义。
咱们得有那份责任感，去认真对待每一件事情。
所以啊，大家一定要记住，消防车是我们的英雄，它的行车荷载是它能够顺利完成任务的重要保障。
让我们一起为消防车加油，为那些勇敢的消防员们点赞！让我们共同守护我们的家园，让火灾远离我们的生活！。
