315MHZ超再生接收模块原理及性能详解

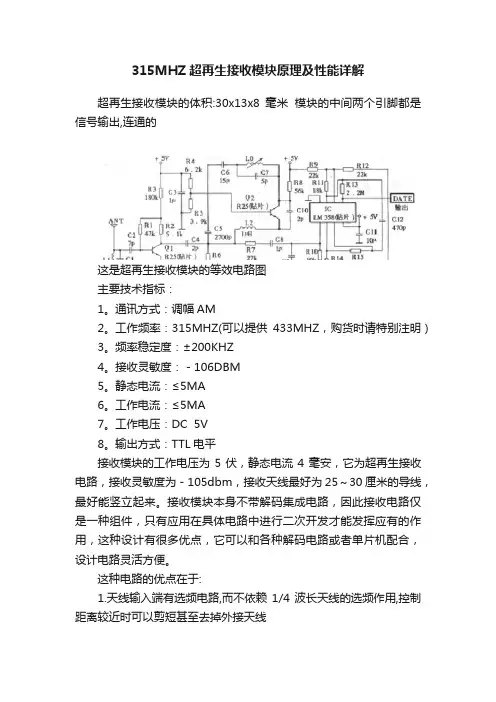

315MHZ超再生接收模块原理及性能详解超再生接收模块的体积:30x13x8毫米模块的中间两个引脚都是信号输出,连通的这是超再生接收模块的等效电路图主要技术指标：1。
通讯方式：调幅AM2。
工作频率：315MHZ(可以提供433MHZ，购货时请特别注明）3。
频率稳定度：±200KHZ4。
接收灵敏度：－106DBM5。
静态电流：≤5MA6。
工作电流：≤5MA7。
工作电压：DC 5V8。
输出方式：TTL电平接收模块的工作电压为5伏，静态电流4毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。
接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。
这种电路的优点在于:1.天线输入端有选频电路,而不依赖1/4波长天线的选频作用,控制距离较近时可以剪短甚至去掉外接天线2.输出端的波形相对比较干净，干扰信号为短暂的针状脉冲，所以抗干扰能力较强。
3模块自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。
4.采用带骨架的铜芯电感将频率调整到315M后封固,这与采用可调电容调整接收频率的电路相比,温度、湿度稳定性及抗机械振动性能都有极大改善。
可调电容调整精度较低,只有3/4圈的调整范围,而可调电感可以做到多圈调整。
可调电容调整完毕后无法封固,因为无论导体还是绝缘体,各种介质的靠近或侵入都会使电容的容量发生变化,进而影响接收频率。
另外未经封固的可调电容在受到振动时定片和动片之间发生位移;温度变化时热胀冷缩会使定片和动片间距离改变;湿度变化因介质变化改变容量;长期工作在潮湿环境中还会因定片和动片的氧化改变容量,这些都会严重影响接收频率的稳定性,而采用可调电感就可解决这些问题,因为电感可以在调整完毕后进行封固,绝缘体封固剂不会使电感量发生变化无线数传模块开发注意事项:模块必须通过信号调制才能正常工作。
433MHz(315MHz)无线收发模块中文规格书
XCMC433M 规格书
无锡矽励微电子有限公司
1 无锡新区国家软件园水瓶座326-327室 xChip Microelectronics (Wuxi) Co., Ltd 电话：
(86)510-85380069 XCMC433M 无线收发解决方案
一、概述
XCMC433M 是基于矽励微电子公司的XC4388/4366系列无线收发芯片设计的一款完整的、低功耗、低成本的无线收发解决方案。
主要设定为315MHz/433MHz 频段。
可以根据客户具体的产品需求，灵活进行全定制的模块设计，极大地缩短终端产品的开发周期。
二、应用领域
● 无线遥控器（家电、玩具、航模、智能机器人等）
● 无线传感系统
● 报警系统与安防系统
● 无线计量和无线智能电网
● 物联网与智能家居
● 物流跟踪、仓库巡检、电子标签等
● 工业仪器仪表无线数据采集和控制
● 无线PDA 、无线表决器、无线抢答器、无线点菜器
三、基本特点与技术参数
● 工作频率：315MHz/433MHz
● 调制方式：OOK/ASK
● 工作电压：2.2V ～3.6V
● 接收灵敏度：-108dBm
● 发射功率：12dBm (3V)
● 数据速率：10kbps
● 接收模块最大工作电流：2.5mA(315MHz)，3.5mA(433MHz)
● 自动待机功能，模块进入待机模式，电流小于1uA
● 通讯距离：0~100m （全向发射，障碍物穿透）
● 支持按键扫描和键盘扩展
四、实例参考图。
关于无线遥控315模块的发射与接收
关于无线遥控315模块的发射与接收最近为了开发无线数据传输项目，看了不少无线数据发送与接收的资料，其中无线遥控315模块比较便宜和应用比较广泛，以下是单片机模拟2272软件解码；在无线遥控领域，PT2262/2272是目前最常用的芯片之一，但由于芯片要求配对使用，在很大程度上影响了该芯片的使用，笔者从PT2262波形特征入手，结合应用实际，提出软件解码的方法和具体措施。
一、概述PT2262/2272是一种CMOS工艺制造的低功耗低价位通用编解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。
PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出。
PT2262/2272必须用相同地址码配对使用，当需要增加一个通讯机时，用户不得不求助于技术人员或厂家来设置相同地址码，客户自己设置相对比较麻烦，尤其对不懂电子的人来说。
随着人们对操作的要求越来越高，PT2262/2272的这种配对使用严重制约着使用的方便性，人们不断地要求使用一种无须请教专业人士，无须使用特殊工具，任何人都可以操作的方便的手段来弥补PT2262/2272的缺陷，这就是PT2262软件解码。
二、解码原理上面是PT2262的一段波形，可以看到一组一组的字码，每组字码之间有同步码隔开，所以我们如果用单片机软件解码时，程序只要判断出同步码，然后对后面的字码进行脉冲宽度识别即可。
2262每次发射时至少发射4组字码，2272只有在连续两次检测到相同的地址码加数据码时才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动VT端同步为高电平。
因为无线发射的特点，第一组字码非常容易受零电平干扰，往往会产生误码，所以程序可以丢弃下面我们来仔细看一下PT2262的波形特征：振荡频率f=2*1000*16/Rosc(kΩ) kHz 其中Rosc为振荡电阻这里我们选用的是一种比较常用的频率f≈10 kHz, Rosc=3.3MΩ(以下同)。
无线发射接收模块详细资料讲解
无线发射/接收模块1.微型无线发射/接收模块4．射频发射模块/射频接收模块射频发射模块F05A F05B F05C (声表稳频)性能说明FO5系列采用声表谐振器稳频，SMT树脂封装，频率一致性较好，免调试，特别适合多发一收无线遥控及数据传输系统。
而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
F05具有较宽的工作电压范围及低功耗特性，当发射电压为3V时，发射电流约2mA，发射功率较小，12V为最佳工作电压，具有较好的发射效果，发射电流约5-8mA，大于l2V直流功耗增大，有效发射功率不再明显提高。
FO5系列采用AM方式调制以降低功耗，数据信号停止，发射电流降为零，数据信号与FO5用电阻而不能用电容耦合，否则FO5将不能正常工作。
数据电平应接近F05的实际工作电压以获得较高的调制效果，FO5对过宽的调制信号易引起调制效率下降，收发距离变近。
当高电平脉冲宽度在0.08-1ms时发射效果较好，大于1ms后效率开始下降；当低电平区大于10ms，接收到的数据第一位极易被干扰（即零电平干扰）而引起不解码。
如采用CPU编译码可在数据识别位前加一些乱码以抑制零电平干扰，若是通用编解码器，可调整振荡电阻使每组码中间的低电平区小于10ms。
FO5输入端平时应处于低电平状态，输入的数据信号应是正逻辑电平，幅度最高不应超过FO5的工作电压。
F05 天线长度可从0-250mm选用，也可无天线发射，但发射效率下降。
F05C 为改进型,体积更小,內含隔离调制电路消除输入信号对射频电路的影响,信号直接耦合,性能更加稳定。
FO5 应垂直安装在印板边部，应离开周围器件5mm以上，以免受分布参数影晌而停振。
FO5发射距离与调制信号頻率幅度，发射电压及电池容量，发射天线，接收机灵敏度及收发环境有关。
FO5用PT2262编码器加240mm 小拉杆天线在开阔区最大发射距离约250米，在障碍区相对要近，由于折射反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。
315m接收原理
315M接收原理解析简介315M接收原理是指在无线通信中，接收315M频率的信号的基本原理。
本文将详细解释315M接收原理，并确保解释清楚、易于理解。
无线通信基本原理在开始详细解释315M接收原理之前，我们先了解一下无线通信的基本原理。
在无线通信中，数据通过无线电波传输。
发送方将待传输的数据转换成无线电频率的信号，经过无线电信道传输到接收方，接收方再将信号转换为数据。
无线电波的传输基于电磁辐射，主要通过调制和解调技术实现。
调制是将数据转换为载波信号的过程，包括调幅（AM）、调频（FM）和脉冲编码调制（PCM）等技术。
解调是从接收到的无线电波中恢复出原始数据的过程，包括解调、解调、解调调制和解调解调调制等技术。
315M接收原理详解1. 接收器结构315M接收器通常由天线、RF放大器、混频器、中频放大器、检波器、解调器和输出器等组成。
•天线：用于接收无线电信号。
它可以是螺旋天线、印制贴片天线、针脚天线等。
•RF放大器：接收到的微弱无线信号通常比较弱，RF放大器可以将信号放大到适合后续处理的水平。
•混频器：将接收到的无线信号与本地振荡器产生的信号混合，得到两个频率之差的信号。
•中频放大器：放大混频器输出的中频信号。
•检波器：将中频信号转换为低频信号，去除无线电信号的调制部分。
•解调器：将低频信号解调为原始的基带信号。
•输出器：将解调后的基带信号输出供后续处理。
2. 频率选择在315M接收原理中，一般会使用滤波器来选择特定频率范围内的信号。
滤波器可以通过电子元件实现，如电容、电感和电阻等。
315M接收器通常会使用窄带滤波器，将接收信号限定在315M附近的频率范围内，以过滤掉其它频率的干扰信号。
3. 信号放大和混频接收到的微弱无线信号通常需要经过放大器放大，以增加信号强度。
RF放大器可以将信号放大到适合后续处理的水平。
放大后的信号经过混频器与本地振荡器产生的信号混合，得到两个频率之差的信号，即中频信号。
通过混频，可以将接收到的信号转换到一个更方便处理的频率范围内。
315M无线通讯模块
315M/433M接收解码模块说明
-关键词：遥控器，编码器，解码器，解码模块，滚动码解码器，固定码解码器，学习码解码器，智能家居灯控解码器，安防解码器，嵌入式解码器，嵌入式解码模块。
1．特性说明
●采用高灵敏度的接收芯片，接收灵敏度可达-107dBm
●可解12bit固定码，20bit学习码，滚动码
●透明转换传输，标准UART接口，
●功耗低
●宽压供电
●结构简单，安装方便
2．应用领域
●智能家居
●遥控键盘
●遥控玩具
●远距离RFID
●遥控门
3．模块结构图
模块板框尺寸：
模块实物图：
4．引脚功能说明引脚图：
5．电气特性
6．典型应用电路
以上是RF-315M-1的模块跟其他类型的MCU标准TTL电平串口通讯，注意需要交叉。
以上是RF-315M-1的模块跟PC电脑之间的通讯，需要使用232的电平转换芯片，注意信号线需要交叉。
8．封装尺寸图
9．支持与服务
9．1．针对产品如何使用，提供技术指导；用户无需了解射频知识和编码知识，即可快速开发产品推上市场
9．2．如果在运输中造成损坏，请第一时间与我们联系，请返回并无条件免费更换9．3．产品保质一年，永久保修，期间如因人为损坏（短路），请返回仅收成本费即可更换
9．4．遇到问题，请及时向我们反馈细节，欢迎在线交流，必要时会主动电话技术交流9．5．提供定制化服务，电路定制化和程序定制化。
9．6．技术扣扣：二七四九七六三六五一
158+58=216。
433MHz(315MHz)无线接收芯片中文规格书介绍
产品特征●300MHz到440MHz的频率范围●工作电压：2.2V-3.6V●接受灵敏度高：-108dBm●数据传输速率达10kbps（固定模式）●低功耗⏹315MHz下，最大工作电流2.5mA433MHZ下，最大工作电流3.5mA⏹关闭时的电流为0.9uA⏹扫描操作时（10：1任务周期操作）电流为300uA●唤醒输出标记用来启动解码器和微处理器●天线处的射频辐射非常低●集成度高，外部器件需求少应用领域●汽车远程无钥匙进入（RKE）●远程控制●远程风扇和电灯控制●车库门和门禁控制XC4366是一个ASK/OOK（开关键控）的单晶片射频接收集成电路设备。
它是一个真正的“从天线接收到数据输出”的单片电路。
所有的射频和中频的调谐都在集成电路里完成，这样可以无须手动调整并且降低成本。
实现了一个高度可靠且低成本的解决方案。
XC4366是一个采用16引脚封装且功能齐全的芯片，XC4366A/B/C/DL采用了8引脚封装，功能稍有减少。
XC4366提供了两种附加的功能，（1）一个关闭引脚，在任务周期操作时可以用来关闭设备；（2）一个唤醒输出引脚，当接收到射频信号时，它可以提供一个输出标记。
这些特点使得XC4366可以用在低功耗的应用上，比如RKE和远程控制。
XC4366上提供了所有的中频滤波和数据解调滤波器，所以，不需要外部的滤波器了。
四个解调滤波器的带宽可以由用户从外部控制。
XC4366提供了两种工作模式：固定模式（FIX）和扫描模式（SWP）。
在固定模式中，XC4366用作传统的超外差接收器。
在扫描模式下，XC4366在一个较宽的射频范围内进行扫描。
固定模式提供了更有选择性和针对性的工作模式，并且使得XC4366可以与低成本，精确度较低的发射器一起使用。
1.目录1.目录 (2)2.典型的应用 (3)3.订货须知 (4)4.引脚框图 (4)5.引脚的选择性 (5)6.引脚定义 (5)7.极限最大值（注释1） (6)8工作额定值（注释2） (6)9.电气特性 (7)10.功能框图 (9)11.应用说明和功能描述 (9)12.设计步骤 (9)12.1步骤1：选择工作模式 (10)12.2步骤2：选择参考晶振 (10)12.3步骤3.选择CTH电容 (12)12.4步骤4：选择CAGC电容 (13)12.5步骤5：选择解调器的带宽 (14)13.其他应用程序信息 (15)13.1天线阻抗匹配 (15)13.2关机功能 (17)13.3电源旁路电容 (18)13.4可选带通滤波器可增加选择性 (18)13.5数据噪声控制 (18)13.6唤醒功能 (19)14.封装信息 (20)14.1 16引脚的SOP封装 (20)14.2 8引脚的SOP封装 (21)14.3 16引脚的SOP顶层标志 (21)14.4 8引脚的SOP顶层标志 (22)2.典型的应用315MHz 800bps的开关键控接收器433.92MHz 800bps的开关键控接收器3.订货须知4.引脚框图标准的16引脚或者8引脚的封装5.引脚的选择性标准的16引脚允许完整的可配置型的控制。
315M 433M无线遥控接收芯片射频模块MG1866A
条件
fRF=4.8970MHz fRF=6.7458MHz
fRF=315MHz,VDD=3.3V fRF=315MHz,VDD=5V fRF=433.92MHz,VDD=3.3V fRF=433.92MHz,VDD=5V VSHUT=VDD fRF = 315MHz / 2kbps fRF = 433.92MHz / 2kbps fRF = 315MHz fRF = 433.92MHz
最小
2.0 -40 1
典型
3.3
最大
5.5 +125
单位
V ℃ m V/μs
3.2 极限参数
符号
VDD VIN TJ TSTG TSDR VHBM
参数
电源电压[1] 接口电压
结温 储藏温度 焊接温度 ESD等级[2]
条件
持续至少 30 秒 人体模型（HBM）
最小
-0.3 -0.3 -40 -65
-8
3.4 3.47 3.76 3.87 0.01 -113 -113 350 350 0.86 0.43 -20 30
最大
5.5
单位
V
MHz
MHz
10
kbps
mA
mA
mA
mA
µA
dBm
dBm
kHz
kHz
MHz
MHz
dBm
µVr/m s
290
kΩ
5.2
6.7458 （433.92M）
145 ±100
4 3
RSC = 50Ω ANT pin, RSC = 50Ω
fT
晶体振荡器频率
ZCTH IZCTH(leak)
CTH Source Impedance
433M（315M）无线发射芯片中文规格书
433M（315M）无线发射芯片中文规格书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制产品描述XC4388是一个用于远程无钥匙进入系统（RKE）的高性能的OOK/ASK发射器。
该芯片包括了一个功率放大器，单稳态电路和一个由内部电压控制振荡器和循环过滤的锁相环。
单稳态电路用来控制锁相环和功率放大器，使其在操作时可以快速启动。
应用领域无钥匙进入系统远程控制系统车库门开启器报警系统安防系统无线传感器产品特点高集成的OOK/ASK 发射器高输出功率, 3 V /+12 dBm /35mA自动待机功能，当DIN无信号输入，电路自动待机进入小于1uA 的节电状态? 低输入电压, 工作范围：2.2 V to 3.6V需要少量的外部元件基于PLL锁相环的发射器，频率范围为：250MHz到450MHz 片上单稳态电路适用于OOK/ASK 调制的60 dB射频占空系数封装：SOT23-6框图1.目录1.目录 (2)2.应用电路 (3)3.材料清单 (3)4.订货须知 (4)5.引脚排列 (4)6.引脚定义 (4)7.极限参数 (5)8.电气特性 (5)9.封装信息 (6)2. 应用电路3. 材料清单注释:1.C1/C2 电容用来调整发射信号频率来匹配其指定的值.2.L2/C5/C6 的值受PCB布局的影响。
4. 订货须知5. 引脚排列6. 引脚定义7. 极限参数8. 电气特性9. 封装信息6引脚，SOP23-6。
315m发射模块电路原理
315m发射模块电路原理随着科技的不断进步，无线通信技术也在不断发展。
315m发射模块是一种常用的无线通信模块，广泛应用于无线遥控、车载防盗、安防监控等领域。
本文将从基本原理、电路结构和工作方式三个方面介绍315m发射模块电路的原理。
一、基本原理315m发射模块采用超外差技术，即将待发送的信号频率与一定的参考频率进行相减，得到中频信号。
然后通过射频调制电路将中频信号调制成射频信号，再经过功放电路放大后，通过天线发送出去。
接收方收到射频信号后，经过解调电路解调出中频信号，再经过滤波电路得到原始信号。
二、电路结构315m发射模块的电路结构主要包括射频调制电路、功放电路、天线和供电电路等部分。
射频调制电路由射频振荡器、混频器和滤波器等组成，其中射频振荡器产生参考频率信号，混频器将待发送信号与参考频率信号相减得到中频信号，滤波器对中频信号进行滤波以去除杂散频率。
功放电路负责将中频信号放大到适合发送的射频信号功率。
天线将放大后的射频信号辐射出来。
供电电路为模块提供工作所需的电源。
三、工作方式315m发射模块的工作方式主要分为调制和发射两个阶段。
在调制阶段，待发送的信号通过射频调制电路进行调制，即与参考频率信号相减得到中频信号。
调制的方式可以是幅度调制、频率调制或相位调制等。
在发射阶段，中频信号经过功放电路放大后，通过天线辐射出去。
需要注意的是，315m发射模块的工作频率是固定的，一般为315MHz。
这是因为在无线通信领域，为了避免干扰和冲突，不同设备需要使用不同的工作频率。
总结起来，315m发射模块电路的原理是基于超外差技术，通过射频调制电路将待发送信号调制成射频信号，再经过功放电路放大后，通过天线发送出去。
它的电路结构包括射频调制电路、功放电路、天线和供电电路等部分。
工作方式主要分为调制和发射两个阶段。
315m发射模块的应用广泛，为无线通信提供了便利，使得遥控、防盗、监控等领域得以快速发展。
希望通过本文的介绍，读者对315m发射模块电路原理有更清晰的了解。
315-433Mhz无线学习资料
315/433Mhz无线学习资料通过百度搜索，315/433Mhz 无线传输，采用的是ASK（调幅）传输，一般在taobao 上，有卖模块的，一对大概也就10 块钱，甚至更便宜。
使用起来也很方便。
输入端一个io，输出端一个io。
用示波器，检测了一下接收端，在接收到遥控器的码型。
高电平持续时间低电平持续时间第一个，600us，1.84ms 第二个， 1.84ms，600us 第三个，600us 1.84ms 第四个，600us 1.80ms 第五个，640us 1.80ms 第六个， 1.92ms 600us 第七个，600us 1.84ms 第八个， 1.92ms 600us 第九个，600us 192ms 第10 个，600us 1.80ms 第11 个， 1.88ms 600us 第12 个， 1.92ms 600us 第13 个，600us 1.80ms 第14 个，1.92ms 600us 第15 个，1.92ms 600us 第16 个，600us 1.88ms 第17 个，600us 1.80ms 第18 个，1.80ms 600us 第19 个，1.80ms 600us 第20 个，600us 1.80ms 第21 个，600us 1.80ms 第22 个，600us 1.80ms 第23 个，600us 1.80ms 第24 个，600us 1.80ms 第25 个，600us 低电平以上的数据表明，通过高电平，低电平持续时间来区别0 和1，一帧数据有25 个码。
把遥控器拆掉以后，看到的芯片是sc2260 ，不过没有看到所谓的15ms 的前导码？连续发送时，码与码的间隔为18.2ms 上图是用示波器测试315Mhz 收发模块的收发波形图蓝色的是发送模块，黄色是接收模块发送模块，和接收模块都接5v 供电，发送模块是通过stm8 单片机的串口，以波特率为9600 的速度发送0x55 接收模块，除电源外，输出出口直接与示波器探头相连，测的上图波形从上图可以反映出来一些信息：1，发送模块的io 电压为5v，而接收到的数据则不足5v，大概在4v 左右。
315无线模块技术原理
315无线模块技术原理1. 引言无线通信技术在现代社会中扮演着重要的角色，它为人们提供了便捷的通信方式。
而315无线模块作为一种常用的无线通信模块，广泛应用于遥控、安防、智能家居等领域。
本文将详细解释315无线模块技术的基本原理。
2. 315无线模块概述315无线模块是一种基于射频（Radio Frequency, RF）技术的无线通信模块，其工作频率为315MHz。
该模块通常由发射器和接收器两部分组成，可以实现远距离的数据传输。
3. 发射器工作原理发射器是将待发送数据转换为无线信号并发送出去的设备。
它主要由以下几个部分组成：编码芯片、射频发射电路和天线。
3.1 编码芯片编码芯片是发射器中的核心部件，它负责将待发送数据进行编码，并生成与之对应的数字信号。
常见的编码方式有AM（振幅调制）和ASK（振幅移键调制）。
这些数字信号经过编码后，会以一定的模式进行调制，从而形成射频信号。
3.2 射频发射电路射频发射电路是将数字信号转换为射频信号的关键部件。
它主要由振荡器、放大器和滤波器等组成。
•振荡器：振荡器是发射器中的一个重要组件，它能够产生特定频率的振荡信号。
在315MHz无线模块中，通常采用压控晶体振荡器（VoltageControlled Crystal Oscillator, VCXO）作为振荡源。
•放大器：放大器负责将来自振荡器的低功率信号进行放大，以便能够达到较远距离的传输。
常用的放大器有功率放大器和电流驱动放大器等。
•滤波器：滤波器主要用于去除无关频率的干扰信号，确保发送出去的射频信号纯净、稳定。
常见的滤波方式有低通滤波和带通滤波等。
3.3 天线天线是将发射出来的无线信号辐射到空间中的装置。
在315无线模块中，一般采用半波长天线或四分之一波长天线。
这些天线能够有效地将射频信号传输到接收器。
4. 接收器工作原理接收器是将接收到的无线信号转换为数字信号并输出的设备。
它主要由以下几个部分组成：射频接收电路、解调芯片和解码芯片。
J06B-H 超低功耗 315 433M 无线接收模块 技术规格书说明书
主要特性：�智能识别编码芯片，可以学习EV1527、SC2260编码芯片遥控器。
�智能适应发射端振荡电阻范围，通用性强,使用更方便。
�良好的本振辐射抑制能力，多个接收不会互相干扰，不影响接收距离。
�支持互锁（H4）工作模式，兼容大多数遥控器码宽0.8-2.0。
点动--互锁模式转换，操作非常方便。
自锁--点动�通过一个TV端口就可以实现对码及自锁�支持4路输出，模块自带对码指示灯，操作直观方便。
�解码芯片内置EEPROM,支持最多12组遥控器记忆。
�芯片工作电压范围宽，启动速度快，性能稳定。
�模块体积小，低功耗，平均待机电流：60微安。
技术参数�工作电压：2.1-5V（推荐3V)�工作频率：315MHz/433.92MHz�接收电流：6.2毫安/3V�休眠电流：2微安/3V�平均待机电流：60微安�调制方式：ASK/OOK�接收灵敏度：-112dBm�数据速率：5kpbs�每个IO口的输出驱动能力：≤20mA�工作温度范围：-20-70℃(常温晶振）应用领域无线遥控开关、无线防盗报警、无线遥控门锁、无线门铃、无线遥控电池供电产品。
模块尺寸及引脚功能图测试电路图对码流程：对码流程：接收上电，按住接收模块对码按键不松手，直到模块右上角对码指示灯快闪2次立即松手，立即按住遥控器任意按键，对码指示灯快闪2次，对码成功，即可松开遥控器按键。
对码时间控制在6秒之内完成，如果操作失误，把接收模块断电再上电重新对码。
需要配套几个遥控器，都需要按此流程对码。
最多可以配套12个遥控器的地址。
如果对码后不能正常遥控，请先检查电源及确认遥控器按键码值，请咨询遥控器供货商。
对码成功后，一直按住学习码按键（功能键），接收对码指示灯快闪2下（此时不要松手），接着再闪动1次后松手是（互锁存）、闪2次松手是（自锁）、闪3次松手是（点动）、闪4次松手回到（互锁存），如果不松手，再快闪2次就删除所有遥控器地址，需要重新对码。
工作模式工作模式说明说明说明：：自锁；按一次遥控器A 键松开，接收对应端口输出高电平锁存，再按一次A 键，接收对应端口输出0电平锁存。
无线电信号发射及接收控制 演示文稿
PT2262-IR引脚功能说明：
Pinl-Pin6 (A0-A5): 地址输入端，可编成“1”、“0”和“开路” 三种状态。 Pin7、Pin8、Pin10- Pin13（A6/D0-A11/D5）: 地址或数据输入端，地址输入时用Pin1- Pin6，做数据输入 时只可编成“1”、“0”两种状态。 Pin14（TE）: 发射使能端，低电平有效。
如何加强无线电信号发射功率
1）增压，在原发射管的位置并一只同型号的发射管，但会损坏发射 电路。 2) 做一个高增益的发射天线（注意阻抗匹配）。
2018/11/7
无线电的接收端为什么能接收到发送端 发送来的信号？
电磁波从发射天线辐射出来以后,向四面传播出去,若电磁 波传播的方向上放一对称振子,则在电磁波的作用下,天线振 子上就会产生感应电动势.如此时天线与接收设备相连,则在 接收设备输入端 就会产生高频电流,这样天线就起着接收作 用并将电磁波转化为高频电流,也就是说此时天线起着接收天 线的作用。
Pin15、Pin16、（0SC1/0SC2）:
外接振荡电阻，解决震荡的时钟频率。
Pin9、Pin18（VDD、VSS）:
电源+、- 输入端。
PT2272 引脚功能说明：
Pin1 Pin6（A0-A5）:
地址输入端，可编成“1”、“0”和“开路” 三种状, 要求与PT2262设定的状态一致。
Pin7、Pin8、Pin10- Pin13（A6/D0-A11/D5）:
无线电信号发射与接收设计
简介
无线电信号的发射与接收技术可用于遥控飞机、遥控
小车、遥控航模等一系列需要远程控制的电子产品上。无线
电控制具有控制范围广、控制信号精度高、控制信号接收方 便、受地形等自然因素影响小的优点。其模块安装方便，拓 展范围广，并克服了红外线信号接受与发射之间不便的困难。 无线电信号的发射与接收技术主要应用发射芯片PT2262、接 收芯片PT2272、315M赫兹频率发射与接收模块及编码、译码 器构成。并带有拓展端子，可实现多功能拓展。
315M、433M和2.4G笔记
315M、433M和2.4G笔记⼀、315M⽆线模块1. 315m⽆线模块⼴泛地运⽤在车辆监控、遥控、遥测、⼩型⽆线⽹络、⽆线抄表、门禁系统、⼩区传呼、⼯业数据采集系统、⽆线标签、⾝份识别、⾮接触RF智能卡、⼩型⽆线数据终端、安全防⽕系统、⽆线遥控系统、⽣物信号采集、⽔⽂⽓象监控、机器⼈控制、⽆线232数据通信、⽆线485/422数据通信、数字⾳频、数字图像传输等领域中。
2. 市场上最常⽤的315M发射芯⽚XC4388。
该芯⽚包括了⼀个功率放⼤器，单稳态电路和⼀个由由内部电压控制振荡器和循环过滤的锁相环。
单稳态电路⽤来控制锁相环和功率放⼤器，使其在操作时可以快速启动。
XC4388具备⾃动待机功能，待机电流⼩于1uA；所需外部器件很少，频率范围为250MHz～450MHz。
⼆、433M⽆线模块1. 433M/315M⽆线发射芯⽚通常是⽤于远程⽆钥匙进⼊系统（RKE）的⾼性能的OOK/ASK发射器。
国内市场使⽤量最⼤的发射芯⽚为XC4388。
应⽤领域：⽆钥匙进⼊系统、远程控制系统、车库门开启器、报警系统、安防系统、⽆线传感器2. 433M⽆线模块的接收灵敏度⾼，绕射性能好，我们⼀般使⽤433MHz⽆线模块来实现主从模式的通信系统当中。
这样主从拓扑结构其实就是⼀个智能家居，它具有⽹络结构简单，布局容易，上电时间短的优势。
433MHz、470MHz现在已在智能抄表⾏业⼴泛应⽤。
3. 市场上常⽤的433M发射芯⽚CC1020。
该芯⽚包括了⼀个功率放⼤器，单稳态电路和⼀个由由内部电压控制振荡器和循环过滤的锁相环。
单稳态电路⽤来控制锁相环和功率放⼤器，使其在操作时可以快速启动。
CC1020具备⾃动待机功能，待机电流⼩于1uA;所需外部器件很少，频率范围为250MHz～510MHz。
4. 433⽆线模块功耗低，功能强⼤，被⼴泛应⽤于机器⼈控制，智能家居，⽆线抄表等领域，产品是⼯业级设计，适⽤于室外低劣环境。
当模块在使⽤中发现距离不够的时候，经常建议选⽤符合的天线，以达到增加通信距离的⽬的。
315Mhz、433Mhz无线遥控信号的解码分析和模拟
315Mhz、433Mhz⽆线遥控信号的解码分析和模拟摘要前段时间学习⽆线电的同时了解到arduino是作为技能尚未成熟技术宅的我继树莓派⼜⼀个不错的选择。
于是花了200元购得3块arduino开发板（2*nano&1*uno）和其他传感器等,同时看到了315M超再⽣模块，因为玩⽆线电的都知道315M是汽车遥控器，防盗闸门，路桥系统等最常⽤的信号频率，所以我就毫不犹豫的下单了。
然后就有了今天的成果。
Freebuf也有不少此类⽂章，关于315，433的解码我已掌握很多⽅法（其实使⽤SDR是个不错的选择），对滚码我也有⼀定研究和破解，本⽂步骤详细，思路明确，希望对⼤家有⽤。
对arduino和315模块熟悉的可以直接进⼊第三步。
关键词：315M超再⽣模块、arduino。
引⾔：315MHz遥控器使⽤⼴泛，学习和深⼊了解其原理和实际操作，在获得⽆限乐趣的同时，可以学会防⽌⾃⼰的车被盗，并可以⾃⼰开发更安全的遥控锁设备，在做本项⽬的过程中我深刻体会到315M遥控系统的不安全性是个严重的问题，主要表现在315遥控系统解码简单，发射条件简单，易拷贝。
下⾯是我在此次学习研究中得到的⼀些浅陋知识，在此详细描述。
以下是本次学习的原理框架：框图说明：接收端接收信号，由arduino单⽚机解码，并将解码信息通过蓝⽛发送到⼿机，在⼿机蓝⽛串⼝监视器显⽰（解码过程）；⼿机发送24位遥控码到单⽚机，单⽚机将24位遥控码通过发射端发出，⽤于遥控模拟接收端通过接收端PT2272芯⽚解码后在LED信号灯得到反馈，模拟接收端由单⽚机直接供电，发射端发出的信号也可直接有其他遥控接收端接收达到其他⽬的。
⼀、基础知识介绍：1、Arduino介绍：Arduino是⼀款便捷灵活、⽅便上⼿的开源电⼦原型平台，包含硬件（各种型号的Arduino板）和软件（Arduino IDE)。
由⼀个欧洲开发团队最早于2005年冬季开发。
其成员包括Massimo Banzi，David Cuartielles，Tom Igoe，Gianluca Martino，David Mellis和Nicholas Zambetti。
