神华集团乌达矿业公司五虎山煤矿9#、10#、12#煤层开拓延伸设计前言乌达矿业公司五虎山煤矿是国家六十年代投资建设的年设计能力150万吨的大型矿井。
该矿井1970简易投产，1983年达产，1990年产量曾突破200万吨。
三十年来，五虎山矿共生产煤炭2316.1万吨。
2000年五虎山矿进行技术改造，技改后的矿井主采4#、7#煤层，主产品是低硫精煤、电煤。
截止2003年6月，技改后圈定的4#、7#煤层可采储量约为365.4万吨，按年产150万吨计，只能维持二年多，矿井接续紧张。
五虎山矿井开拓延伸涉及的煤层是9#、10#、12#。
根据乌达矿区煤层分布及开采状况看,苏海图矿主采12#、13#、15#煤层，已没有9#、10#煤层，黄白茨矿现主采9#煤层，但储量有限，只能开采2年，五虎山矿井9#、10#煤层可采储量约1837.3万吨。
9#、10#煤层虽然属高硫煤，但灰分低，发热量高，经市场调研，高硫煤市场前景是明朗的，具有开采价值。
本次矿井开拓延伸方案主要设计开采9#、10#、12#煤层，其中先期开采9#、10#煤层，后期开采12#煤层，矿井设计能力可提升至240万吨/年。
第一章矿井概况第一节地理位置、交通五虎山煤矿位于内蒙古自治区乌海市境内，为贺兰山北部煤田乌达矿区的一部分。
包兰铁路、110国道从乌达矿区东侧通过。
矿区铁路专用线在包兰铁路的乌海西站接轨。
区内有乌达通至巴音浩特和吉兰泰等地区的主要公路。
第二节地质概况五虎山矿井范围拐点坐标：1：X=4376543 Y=36384241；2：X=4376553 Y=36380481；3：X=4376296 Y=36380464；4：X=4374958 Y=36381152；5：X=4374110 Y=36381610；6：X=4372800 Y=36382371；7：X=4372800 Y=36383131；8：X=4371973 Y=36383446；9：X=4372303 Y=36383601；10：X=4372303 Y=36383921；11：X=4372813 Y=36383981；12：X=4372953 Y=36384101；13：X=4375453 Y=36384491；14：X=4376553 Y=36384241；井田走向长4.5KM，倾斜长2.5KM，面积为11.5665平方公里。
煤矿井田开拓方式设计
矿井设计一、井田概况某井田含有两层煤，煤层厚度分别为1M 6m,2M 8m,走向长度8km ，倾斜长度1860m ，煤层间距10m ，煤层倾角34°，煤层露头深度为72m ，设计生产能力为180万t/a 。
瓦斯等级属于低瓦斯矿井。
地表较为平坦，水文地质简单，煤层顶底板均为中等稳定砂岩。
初步设计矿井开拓方式，并初步分析大巷布置方式，同时设计井底车场。
二、井田开拓一、储量计算1、矿井地质资源量计算t 2604025.1)86(18608000万=⨯+⨯⨯=Z Z2、矿井资源/储量计算以勘探地质报告为基础，矿井可行性研究和初步设计阶段的矿井工业资源/储量计算按下式计算：k Z Z Z Z Z Z M M b b g 333222112122111++++=g Z ——矿井工业资源/储量；b Z 111——探明的资源量中经济的基础储量；b Z 122——控制的资源量中经济的基础储量；112M Z ——探明的资源量中边际经济的基础储量；222M Z ——控制的资源量中边际经济的基础储量；333Z ——推断的资源量；k ——可信度系数，取0.7～0.9，地质构造简单、煤层赋存稳定的取0.9；地质构造复杂、煤层赋存不稳定的取0.7。
根据钻孔布置，在矿井地质资源储量中，60%是探明的，30%是控制的，10%是推断的。
根据煤层厚度和地质，在探明和控制的资源量中，70%的是经济基础储量，30%的是边际经济的基础储量，则矿井工业/资源储量：t Z b 万8.10936%70%6026040111=⨯⨯=t Z b 万4.5468%70%3026040122=⨯⨯=t Z M 万2.4687%30%6026040112=⨯⨯=t Z M 万6.2343%30%3026040222=⨯⨯=因为地质条件简单，k 取0.9，则t k Z 万6.23439.0%1026040333=⨯⨯= 则g Z =10936.8+5468.4+4687.2+2343.6+2343.6=25778.8万t3、矿井设计资源/储量矿井设计资源/储量可按下式计算)(1P Z Z g S -=式中S Z ——矿井设计资源/储量；1P ——断层煤柱、防水煤柱、井田境界煤柱、地面建筑物煤柱、露头煤柱、水平面煤柱等永久煤柱损失量之和。
矿山开拓工程施工方案

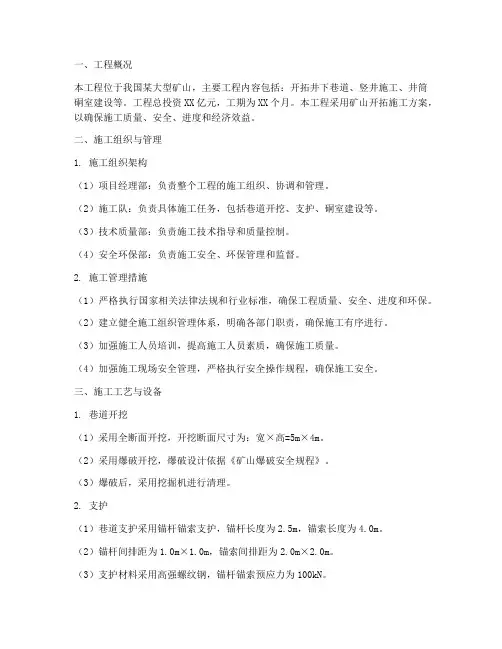

一、工程概况本工程位于我国某大型矿山，主要工程内容包括：开拓井下巷道、竖井施工、井筒硐室建设等。
工程总投资XX亿元，工期为XX个月。
本工程采用矿山开拓施工方案，以确保施工质量、安全、进度和经济效益。
二、施工组织与管理1. 施工组织架构（1）项目经理部：负责整个工程的施工组织、协调和管理。
（2）施工队：负责具体施工任务，包括巷道开挖、支护、硐室建设等。
（3）技术质量部：负责施工技术指导和质量控制。
（4）安全环保部：负责施工安全、环保管理和监督。
2. 施工管理措施（1）严格执行国家相关法律法规和行业标准，确保工程质量、安全、进度和环保。
（2）建立健全施工组织管理体系，明确各部门职责，确保施工有序进行。
（3）加强施工人员培训，提高施工人员素质，确保施工质量。
（4）加强施工现场安全管理，严格执行安全操作规程，确保施工安全。
三、施工工艺与设备1. 巷道开挖（1）采用全断面开挖，开挖断面尺寸为：宽×高=5m×4m。
（2）采用爆破开挖，爆破设计依据《矿山爆破安全规程》。
（3）爆破后，采用挖掘机进行清理。
2. 支护（1）巷道支护采用锚杆锚索支护，锚杆长度为2.5m，锚索长度为4.0m。
（2）锚杆间排距为1.0m×1.0m，锚索间排距为2.0m×2.0m。
（3）支护材料采用高强螺纹钢，锚杆锚索预应力为100kN。
3. 竖井施工（1）竖井采用分段施工，分段高度为20m。
（2）采用钻井机进行井筒施工，钻井直径为6m。
（3）井筒施工采用爆破开挖，爆破设计依据《矿山爆破安全规程》。
4. 井筒硐室建设（1）硐室采用锚杆锚索支护，支护材料同巷道支护。
（2）硐室尺寸为：长×宽×高=15m×8m×8m。
（3）硐室施工采用模板支护，模板采用钢模板。
四、施工进度安排1. 工程开工前，完成施工图纸审查、施工组织设计编制、施工许可证办理等工作。
2. 工程开工后，按以下进度安排进行施工：（1）巷道开挖：1-3个月。
山西垚志达矿山井田开拓的工程设计及实践分析

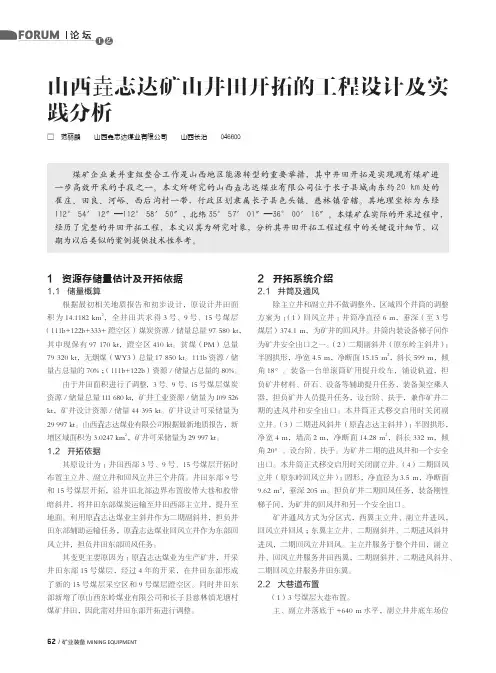

62 /矿业装备 MINING EQUIPMENT山西垚志达矿山井田开拓的工程设计及实践分析1 资源存储量估计及开拓依据1.1 储量概算根据最初相关地质报告和初步设计，原设计井田面积为14.1182 km 2，全井田共求得3号、9号、15号煤层（111b+122b+333+蹬空区）煤炭资源/储量总量97 580 kt，其中现保有97 170 kt，蹬空区410 kt。

贫煤（PM）总量79 320 kt，无烟煤（WY3）总量17 850 kt。
111b 资源/储量占总量的70%；（111b+122b）资源/储量占总量的80%。
由于井田面积进行了调整，3号、9号、15号煤层煤炭资源/储量总量111 680 kt，矿井工业资源/储量为109 526 kt，矿井设计资源/储量44 395 kt。
矿井设计可采储量为29 997 kt。
山西垚志达煤业有限公司根据最新地质报告，新增区域面积为3.0247 km 2，矿井可采储量为29 997 kt。
1.2 开拓依据其原设计为：井田西部3号、9号、15号煤层开拓时布置主立井、副立井和回风立井三个井筒。
井田东部9号和15号煤层开拓，沿井田北部边界布置胶带大巷和胶带暗斜井，将井田东部煤炭运输至井田西部主立井，提升至地面。
利用原垚志达煤业主斜井作为二期副斜井，担负井田东部辅助运输任务，原垚志达煤业回风立井作为东部回风立井，担负井田东部回风任务。
其变更主要原因为：原垚志达煤业为生产矿井，开采井田东部15号煤层，经过4年的开采，在井田东部形成了新的15号煤层采空区和9号煤层蹬空区。
同时井田东部新增了原山西东岭煤业有限公司和长子县慈林镇龙塘村煤矿井田，因此需对井田东部开拓进行调整。
煤矿企业兼并重组整合工作是山西地区能源转型的重要举措，其中井田开拓是实现现有煤矿进一步高效开采的手段之一。
本文所研究的山西垚志达煤业有限公司位于长子县城南东约20 km 处的崔庄、田良、河峪、西后沟村一带，行政区划隶属长子县色头镇、慈林镇管辖。
