机械基础机构试题及答案
![机械基础机构试题及答案](https://img.taocdn.com/s3/m/deb41875cd7931b765ce0508763231126fdb7760.png)
机械基础机构试题及答案一、单项选择题(每题2分,共10题)1. 机械运动的基本形式不包括以下哪一项?A. 平移运动B. 旋转运动C. 振动运动D. 热运动答案:D2. 以下哪个不是四杆机构的基本类型?A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构D. 曲柄滑块机构答案:D3. 齿轮传动中,齿数最少的齿轮是:A. 主动齿轮B. 从动齿轮C. 惰轮D. 以上都不是答案:C4. 以下哪个不是凸轮机构的类型?A. 盘形凸轮B. 圆柱凸轮C. 圆锥凸轮D. 球形凸轮答案:D5. 机械效率的计算公式为:A. 机械效率 = 有用功 / 总功B. 机械效率 = 总功 / 有用功C. 机械效率 = 总功 / 无用功D. 机械效率 = 无用功 / 总功答案:A6. 以下哪个不是机械传动的特点?A. 传递运动B. 传递动力C. 改变运动方向D. 改变材料性质答案:D7. 以下哪个不是联轴器的作用?A. 连接两轴B. 传递扭矩C. 补偿轴向位移D. 改变传动方向答案:D8. 以下哪个不是轴承的类型?A. 滚动轴承B. 滑动轴承C. 液体轴承D. 磁性轴承答案:D9. 以下哪个不是机械振动的类型?A. 自由振动B. 受迫振动C. 阻尼振动D. 弹性振动答案:D10. 以下哪个不是机械零件失效的类型?A. 磨损失效B. 断裂失效C. 变形失效D. 腐蚀失效答案:C二、多项选择题(每题3分,共5题)1. 以下哪些是齿轮传动的特点?A. 效率高B. 寿命长C. 噪音大D. 可实现变速传动答案:A, B, D2. 以下哪些是凸轮机构的优点?A. 结构简单B. 制造方便C. 传动平稳D. 可实现复杂运动答案:A, B, D3. 以下哪些是机械效率的影响因素?A. 摩擦损失B. 材料损耗C. 能量转换效率D. 操作失误答案:A, B, C4. 以下哪些是轴承的润滑方式?A. 油润滑B. 脂润滑C. 固体润滑D. 气体润滑答案:A, B, C, D5. 以下哪些是机械零件失效的原因?A. 过载B. 疲劳C. 腐蚀D. 温度过高答案:A, B, C, D三、判断题(每题1分,共5题)1. 机械运动的类型包括平移运动、旋转运动和振动运动。
机械基础复习题(答案)
![机械基础复习题(答案)](https://img.taocdn.com/s3/m/2800f86f25c52cc58bd6be81.png)
机械设计基础复习题(参考答案)一、填空题1. 机械是 机器 和 机构 的总称。
2. 机构由构件组成,构件可以是单一的零件,也可以由几个零件装配而成的刚性结构,所以,构件是 运动 单元,零件是 制造 单元。
3. 运动副是 两构件直接接触形成的可动联接 ;平面运动副的类型有 低副 、 高副 ;两构件通过面接触而构成的运动副为 低副 ,有 转动副 和 移动副 两种类型;通过点、线接触而构成的运动副称为 高副 。
4. 机构具有确定性运动的条件是 自由度 数目和 原动件 数目相等。
7. 连杆机构是由刚性构件用 低副 联接而成的。
平面铰链四杆机构有 曲柄摇杆 机构、 双曲柄 机构、 双摇杆 机构三种基本类型。
8. 平面四杆机构有无急回特性取决于 极位夹角 是否等于零。
9. 在曲柄摇杆机构中,以曲柄为主动件,当 曲柄 与 机架 处于两次共线位置之一时,出现最小传动角;当 摇杆 为主动件,且 曲柄 与 连杆 两次共线时,则机构出现死点位置。
10. 按照从动件的运动形式分,凸轮机构有 直动 从动件凸轮机构和 摆动 从动件凸轮机构两种型式。
11. 在曲柄摇杆机构中,以摇杆为主动件,曲柄为从动件,则曲柄与连杆处于共线位置时称为 死点位置 ,此时机构的传动角为 0o ,压力角为 90o 。
12. 四杆机构的急回运动特性可以由行程速度变化系数K 和极位夹角θ表征,极位夹角θ 越大 ,急回运动的性质越显著。
14. 在凸轮机构四种常用的推程运动规律中, 等速 运动规律有刚性冲击; 等加速等减速 运动规律和 余弦加速度(简谐) 运动规律有柔性冲击; 正弦加速度(摆线) 运动规律无冲击。
16. 凸轮机构从动件常用运动规律有 等速 运动规律、 等加速等减速运动规律、 余弦加速度(简谐)运动规律和 正弦加速度(摆线)运动规律。
17. 一对渐开线直齿圆柱齿轮正确啮合条件为: 模数相等 、 压力角相等 ,齿轮连续啮合条件为:重合度大于1 。
《机械基础》习题含答案答案
![《机械基础》习题含答案答案](https://img.taocdn.com/s3/m/a0370598a417866fb94a8e02.png)
一机械传动概括1.什么是部件?什么是构件?构件与部件的关系是什么?部件:构成机械最小单元的,也是制造的最小单元。
构件:由若干部件构成,能独立达成某种运动的单元。
2. 2..什么是机器?什么是机构?机构与机器的关系是什么?机器:是履行机械运动,变换机械方式或传达能量的装置。
机构:由若干部件构成,可在机械中转变并传达特定的机械运动。
3.什么叫做运动副?常有的运动副有哪些?运动副:构件之间的接触和拘束。
有那些:低副,高副,平副。
4.什么是低副?什么是高副?在平面机构中的低副和高副各引入几个拘束?低副:两个构件之间为面接触形成的运动副。
高副:两个构件之间为点接触形成的运动副。
二常用机构1.何谓连杆机构?何谓铰链四杆机构?鉴别各铰链四杆机构的种类什么是曲柄?什么是摇杆?什么是连杆?连杆机构:由一些刚性杆件用铰链和滑道等连结而成的机构。
铰链四杆机构:在平面连杆机构中,有一种由四个构件互相用铰链连结而成的机构。
2.铰链四杆机构有哪几种基本形式?试说明它们的运动特色,并举出应用实例。
3 种 1)取与最短杆相邻的任何一杆为机架,并取最短杆为曲柄时,为曲柄摇杆机构。
2)取最短杆为机架时,为双曲柄机构。
3)取最短杆对面的杆为机架时,为双摇杆机构。
3.试述铰链四杆机构种类的鉴别方法。
依据图中注明的尺寸,。
a 双曲柄机构(方法:最短杆固定)b 双摇杆机构(方法:与最短杆相对的杆固定)c 曲柄摇杆机构(方法:与最短杆相邻的杆固定)d 双摇杆机构(方法 :随意杆固定)4.试述曲柄滑块机构的构成和运动特色。
构成:曲柄,连杆,滑块及机架。
特色:若曲柄为主动件,当曲柄作整周连续转动时,可经过连杆带动滑块作来去直线运动;反之若滑块为主动件,当滑块作来去直线运动时,又可经过连杆带动曲柄作整周连续转动。
5.什么是机构的急回特征?在生产中如何利用这类特征?急回特征:平面连杆机构中的摇杆来去摇动时所需时间一般其实不同样,要求返回空行程显然快于工作行程。

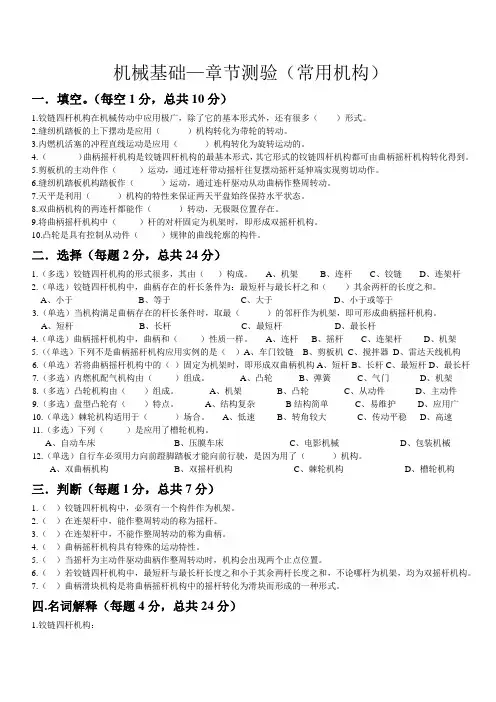

机械基础-章节测验(常用机构)试卷
![机械基础-章节测验(常用机构)试卷](https://img.taocdn.com/s3/m/dec3c98abceb19e8b8f6ba27.png)
一.填空。(每空1分,总共10分)
1.铰链四杆机构在机械传动中应用极广,除了它的基本形式外,还有很多()形式。
2.缝纫机踏板的上下摆动是应用()机构转化为带轮的转动。
3.内燃机活塞的冲程直线运动是应用()机构转化为旋转运动的。
4.()曲柄摇杆机构是铰链四杆机构的最基本形式,其它形式的铰链四杆机构都可由曲柄摇杆机构转化得到。
5.剪板机的主动件作()运动,通过连杆带动摇杆往复摆动摇杆延伸端实现剪切动作。
6.缝纫机踏板机构踏板作()运动,通过连杆驱动从动曲柄作整周转动。
7.天平是利用()机构的特性来保证两天平盘始终保持水平状态。
8.双曲柄机构Biblioteka 两连杆都能作()转动,无极限位置存在。
9.将曲柄摇杆机构中()杆的对杆固定为机架时,即形成双摇杆机构。
10.凸轮是具有控制从动件()规律的曲线轮廓的构件。
二.选择(每题2分,总共24分)
1.(多选)铰链四杆机构的形式很多,其由()构成。A、机架B、连杆C、铰链D、连架杆
2.(单选)铰链四杆机构中,曲柄存在的杆长条件为:最短杆与最长杆之和()其余两杆的长度之和。
A、小于B、等于C、大于D、小于或等于
3.(单选)当机构满足曲柄存在的杆长条件时,取最()的邻杆作为机架,即可形成曲柄摇杆机构。
7.(多选)内燃机配气机构由()组成。A、凸轮B、弹簧C、气门D、机架
8.(多选)凸轮机构由()组成。A、机架B、凸轮C、从动件D、主动件
9.(多选)盘型凸轮有()特点。A、结构复杂B结构简单C、易维护D、应用广
10.(单选)棘轮机构适用于()场合。A、低速B、转角较大C、传动平稳D、高速
11.(多选)下列()是应用了槽轮机构。
《机械基础》试题(机械、合力)
![《机械基础》试题(机械、合力)](https://img.taocdn.com/s3/m/6bc92a9fb84ae45c3a358cca.png)
《机械基础》试题(机械、合力)一、填空题1、机械由部分、部分、部分和部分组成。
2、构件是指相互之间能作相对单元。
3、零件是机械系统的单元。
4、机构是人工的构件组合,各部分之间具有确定的。
5、从动运角度分析,机器由组成。
6、从制作角度分析,机器由组成。
7、是机器和机构的总称。
8、机械基础是中等职业学校机械专业的一门课。
9、机械基础课程包括:、、与多方面的内容。
10、机器是为实体的组合体。
二、选择题1、机械基础是一门机械专业的基础课。
A、必修的B、综合的C、理论的D、选修的2、常用机械设备和工程部件都是由许多组成的。
A、零件B、构件C、钢件D、合金钢3、工程力学为分析构件的、刚度和稳定性提供了基本理论与方法。
A、强度B、寿命C、受力 D 机械4、机器由若干个制造组成。
A、零件B、部件C、传动机构D、齿轮5、自行车的传动机构有A、1个(链传动)B、2个(链传动和棘轮机构)C、3个(链传动、棘轮机构、前后轴承)D、4个(链传动、棘轮机构、前后轴承、脚踏板)6、本课程包括等多方面的内容。
A、工程力学B、工程力学、机械工程材料C、工程力学、机械零件与传动D、工程力学、机械工程材料、机械零件与传动7、下列机件中,属于零件的是。
A、自行车车架C、钢圈D、链条8、汽车中是原动机部分。
A、方向盘B、变速箱C、内燃机9、汽车中是执行部分。
A、方向盘B、变速箱C、内燃机10、汽车中是控制部分。
方向盘B、变速箱C、内燃机11、作用力与反作用力A、同时作用在一上物体上。
B、这两个力值大小不一样C、作用在两个物体上。
D、什么都不是12、将一个已知力分解成两个分力时,下列说法正确的是A、这两个力一定是反向的B、这两个分力可能会大于已知力C、这两个力一定是垂直的D、完全一样的13、大海中的岩石在风浪中受到海水的拍打属于磨损。
A、粘着B、磨料C、疲劳D、冲蚀14、自行车车胎与地面的接触磨损属于磨损。
A、滑动B、滚动C、滚滑动D、动态15、疲动磨损经常会A、发生点蚀B、变质C、升高D、降低三、判断题1、机器由零件组成。

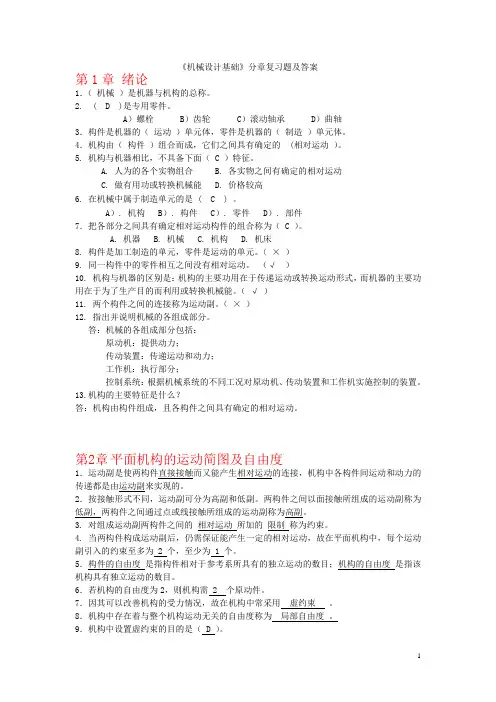

《机械设计基础》分章复习题及答案
![《机械设计基础》分章复习题及答案](https://img.taocdn.com/s3/m/372f902167ec102de2bd898d.png)
《机械设计基础》分章复习题及答案第1章绪论1.(机械)是机器与机构的总称。
2. ( D )是专用零件。
A)螺栓B)齿轮 C)滚动轴承 D)曲轴3.构件是机器的(运动)单元体,零件是机器的(制造)单元体。
4.机构由(构件)组合而成,它们之间具有确定的 (相对运动)。
5. 机构与机器相比,不具备下面( C )特征。
A. 人为的各个实物组合B. 各实物之间有确定的相对运动C. 做有用功或转换机械能D. 价格较高6. 在机械中属于制造单元的是 ( C ) 。
A). 机构 B). 构件 C). 零件 D). 部件7.把各部分之间具有确定相对运动构件的组合称为( C )。
A. 机器B. 机械C. 机构D. 机床8. 构件是加工制造的单元,零件是运动的单元。
(×)9. 同一构件中的零件相互之间没有相对运动。
(√)10. 机构与机器的区别是:机构的主要功用在于传递运动或转换运动形式,而机器的主要功用在于为了生产目的而利用或转换机械能。
(√)11. 两个构件之间的连接称为运动副。
(×)12. 指出并说明机械的各组成部分。
答:机械的各组成部分包括:原动机:提供动力;传动装置:传递运动和动力;工作机:执行部分;控制系统:根据机械系统的不同工况对原动机、传动装置和工作机实施控制的装置。
13.机构的主要特征是什么?答:机构由构件组成,且各构件之间具有确定的相对运动。
第2章平面机构的运动简图及自由度1.运动副是使两构件直接接触而又能产生相对运动的连接,机构中各构件间运动和动力的传递都是由运动副来实现的。
2.按接触形式不同,运动副可分为高副和低副。
两构件之间以面接触所组成的运动副称为低副,两构件之间通过点或线接触所组成的运动副称为高副。
3. 对组成运动副两构件之间的相对运动所加的限制称为约束。
4. 当两构件构成运动副后,仍需保证能产生一定的相对运动,故在平面机构中,每个运动副引入的约束至多为 2 个,至少为 1 个。
常用机构复习题答案
![常用机构复习题答案](https://img.taocdn.com/s3/m/ceca9f5f78563c1ec5da50e2524de518964bd397.png)
常用机构复习题答案一、选择题1. 常用机构中,以下哪项不属于基本的机械机构?A. 杠杆机构B. 齿轮机构C. 弹簧机构D. 电动机答案:D2. 杠杆机构按照杠杆的支点位置不同,可以分为哪几种类型?A. 一级杠杆、二级杠杆、三级杠杆B. 固定杠杆、可调杠杆、旋转杠杆C. 单臂杠杆、双臂杠杆、多臂杠杆D. 静态杠杆、动态杠杆、平衡杠杆答案:C3. 齿轮机构中,以下哪项不是齿轮的基本参数?A. 模数B. 齿数C. 齿宽D. 齿高答案:D4. 以下哪个机构是实现直线运动和转动运动相互转换的机构?A. 曲柄滑块机构B. 齿轮机构C. 螺旋机构D. 凸轮机构答案:A5. 凸轮机构中,凸轮的轮廓形状决定了以下哪个运动?A. 直线运动B. 转动运动C. 往复直线运动D. 往复转动运动答案:C二、填空题6. 机械机构的组成通常包括_________、_________和_________。
答案:输入元件、传动元件、输出元件7. 曲柄滑块机构中,曲柄的旋转运动通过_________转换为滑块的直线运动。
答案:滑块8. 齿轮机构的传动比取决于_________和_________的齿数比。
答案:主动齿轮、从动齿轮9. 螺旋机构通过_________的旋转来实现螺母或螺杆的直线运动。
答案:螺杆10. 凸轮机构的工作原理是利用凸轮的轮廓形状来控制_________的运动。
答案:从动件三、简答题11. 简述杠杆机构的工作原理。
答案:杠杆机构是一种简单机械,通过杠杆的支点(即力臂的中心点)来平衡力矩,实现力的放大或方向的改变。
12. 解释齿轮机构的传动效率和其影响因素。
答案:齿轮机构的传动效率是指输入功率与输出功率的比值。
影响齿轮传动效率的因素包括齿轮的制造精度、润滑条件、齿轮材料以及齿轮的磨损等。
13. 描述曲柄滑块机构的组成及其运动特点。
答案:曲柄滑块机构由曲柄、连杆和滑块组成。
其运动特点是曲柄的旋转运动通过连杆传递给滑块,使滑块进行往复直线运动。
机械基础复习题+答案
![机械基础复习题+答案](https://img.taocdn.com/s3/m/f5fff7e5bdeb19e8b8f67c1cfad6195f312be8dc.png)
机械基础复习题+答案一、单选题(共53题,每题1分,共53分)1.从两个带轮包角的大小分析,带传动打滑总是()。
A、在大轮上先开始B、皆有可能C、在两轮上同时开始D、在小轮上先开始正确答案:D2.行星轮系中的差动轮系,其自由度为()个。
A、4B、3C、2D、1正确答案:C3.在要减小凸轮机构的结构尺寸,应首先考虑()。
A、凸轮制造材料的强度B、压力角不超过许用值C、从动件的运动规律正确答案:B4.一对渐开线直尺圆柱齿轮的正确啮合条件是( )。
A、节圆半径相等B、基圆半径相等C、模数相等D、齿数相等正确答案:C5.标准斜齿圆柱齿轮传动中,查取齿形系数YF数值时,应按A、当量齿数xUB、法面模数mnC、齿宽bD、实际齿数Z正确答案:A6.联接螺纹要求有自锁性,通常采用的是()螺纹。
A、单线右旋B、多线右旋C、单线左旋D、多线左旋正确答案:A7.在受轴向载荷的紧螺栓强度计算公式,螺栓所受拉力FQ为()。
A、工作载荷+ 预紧力B、预紧力C、工作载荷D、工作载荷+残余预紧力正确答案:D8.联轴器与离合器的主要作用是()。
A、支承轴及轴上零件B、缓冲、减振C、传递运动和转矩D、防止机器发生过载正确答案:C9.在各种传动螺纹中,()螺纹对中性好.牙根强度高,可补偿磨损后的间隙,是最为常用的传动螺纹。
A、普通螺纹B、管螺纹C、梯形螺纹D、锯齿形螺纹正确答案:C10.斜齿圆柱齿轮的法面模数mn与端面模数mt的关系式,应该是A、mn=mtsinβB、mn=mtcosβC、mn=mtcosαD、mn=mt/cosβ正确答案:B11.滚动轴承代号6208/P5表示公差等级为()级的深沟球轴承。
A、2B、08C、PD、5正确答案:B12.梁弯曲时的最大正应力在:A、中性层上B、对称轴上C、中性轴上D、离中性轴最远处的边缘上正确答案:D13.螺纹M24,表示()为24mm的普通粗牙螺纹。
A、螺纹中径B、螺纹小径C、导程D、公称直径正确答案:D14.角接触球轴承通常成对使用、对称安装,两轴承外圈窄边相对的安装称为()。
机械基础复习题及答案
![机械基础复习题及答案](https://img.taocdn.com/s3/m/1416958dafaad1f34693daef5ef7ba0d4b736d78.png)
机械基础复习题及答案一、填空题1. 机械运动的三要素包括运动的______、______和______。
2. 四杆机构中,最短的杆称为______,最长的杆称为______。
3. 齿轮传动中,齿数比为1:2的齿轮称为______齿轮,齿数比为2:1的齿轮称为______齿轮。
4. 凸轮机构中,当从动件的位移与时间成线性关系时,凸轮的轮廓曲线为______型。
5. 滚动轴承与滑动轴承相比,其主要优点是______和______。
答案:1. 方向、速度、加速度2. 连杆、曲柄3. 惰轮、主动轮4. 直线5. 摩擦小、效率高二、选择题1. 以下哪个不是机械运动的类型?A. 平移运动B. 旋转运动C. 振动运动D. 热运动2. 曲柄滑块机构中,滑块的运动轨迹是:A. 直线B. 圆周C. 椭圆D. 抛物线3. 齿轮传动中,以下哪个因素会影响齿轮的传动比?A. 齿轮材料B. 齿轮形状C. 齿轮齿数D. 齿轮润滑4. 凸轮机构中,以下哪个因素会影响从动件的位移?A. 凸轮形状B. 凸轮材料C. 凸轮大小D. 凸轮润滑5. 滚动轴承与滑动轴承相比,以下哪个不是其优点?A. 摩擦小B. 寿命长C. 启动力矩小D. 制造成本高答案:1. D2. A3. C4. A5. D三、简答题1. 简述机械运动的分类及其特点。
2. 描述四杆机构的基本类型及其应用。
3. 齿轮传动有哪些基本类型,各有什么特点?4. 凸轮机构的工作原理是什么?5. 滚动轴承与滑动轴承的主要区别及其应用场合。
答案:1. 机械运动按运动轨迹可分为直线运动和曲线运动,按运动方式可分为平移运动和旋转运动。
直线运动的特点是物体沿直线路径移动,曲线运动则是物体沿曲线路径移动。
平移运动是指物体上各点的运动轨迹相互平行,而旋转运动是指物体绕某一固定轴旋转。
2. 四杆机构的基本类型包括曲柄滑块机构、双曲柄机构和双摇杆机构。
曲柄滑块机构常用于将旋转运动转换为直线运动,双曲柄机构用于实现两个旋转运动的转换,双摇杆机构则用于实现两个平移运动的转换。
机械基础习题库(附答案)
![机械基础习题库(附答案)](https://img.taocdn.com/s3/m/d9d07538ac02de80d4d8d15abe23482fb5da0252.png)
机械基础习题库(附答案)一、选择题1. 下列哪项不属于机械运动的基本形式?()A. 旋转运动B. 平移运动C. 伸缩运动D. 弹跳运动答案:D2. 下列哪个机构属于平面机构?()A. 曲柄摇杆机构B. 轮系机构C. 螺旋机构D. 齿轮机构答案:A3. 下列哪个机构属于组合机构?()A. 轮系机构B. 螺旋机构C. 曲柄摇杆机构D. 四杆机构答案:D4. 下列哪个机构属于高副机构?()A. 四杆机构B. 螺旋机构C. 曲柄摇杆机构D. 齿轮机构答案:B5. 下列哪个机构属于机械传动中的柔性传动?()A. 齿轮传动B. 带传动C. 链传动D. 轮系传动答案:B6. 下列哪个机构属于机械传动中的刚性传动?()A. 齿轮传动B. 带传动C. 链传动D. 轮系传动答案:A7. 下列哪个机构属于机械传动中的组合传动?()A. 齿轮传动B. 带传动C. 链传动D. 轮系传动答案:D8. 下列哪个机构属于机械传动中的软轴传动?()A. 齿轮传动B. 带传动C. 链传动D. 轮系传动答案:B9. 下列哪个机构属于机械传动中的软链传动?()A. 齿轮传动B. 带传动C. 链传动D. 轮系传动答案:C10. 下列哪个机构属于机械传动中的轮系传动?()A. 齿轮传动B. 带传动C. 链传动D. 轮系传动答案:D二、填空题1. 机械运动的基本形式有______、______、______。
答案:平移运动、旋转运动、伸缩运动2. 机械机构分为______机构和______机构。
答案:平面机构、空间机构3. 机械传动分为______传动、______传动和______传动。
答案:刚性传动、柔性传动、组合传动4. 机械中的常用零件有______、______、______等。
答案:轴、轴承、齿轮5. 机械中的常用连接方式有______、______、______等。
答案:螺纹连接、键连接、销连接三、判断题1. 机械运动的基本形式包括平移运动、旋转运动和伸缩运动。
机械基础机构试题答案
![机械基础机构试题答案](https://img.taocdn.com/s3/m/1613e8a4e109581b6bd97f19227916888486b9f2.png)
机械基础机构试题答案一、选择题1. 机械设计中,通常所说的“三视图”指的是()。
A. 主视图、左视图、俯视图B. 主视图、侧视图、后视图C. 俯视图、侧视图、后视图D. 主视图、顶视图、左视图答案:A2. 下列关于齿轮传动的描述,正确的是()。
A. 齿轮传动可以实现无级变速B. 齿轮传动适用于大功率传递C. 齿轮传动的效率较低D. 齿轮传动不能实现正反转答案:B3. 机械手臂的自由度是指()。
A. 机械手臂可以独立运动的关节数目B. 机械手臂可以到达的空间点数目C. 机械手臂可以抓取物体的重量D. 机械手臂可以执行的动作种类答案:A4. 以下哪种类型的轴承适用于承受轴向负荷?()。
A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 自调心球轴承答案:C5. 曲柄滑块机构中,曲柄的作用是()。
A. 将直线运动转换为旋转运动B. 将旋转运动转换为直线运动C. 增加机构的稳定性D. 减小机构的摩擦力答案:A二、填空题1. 在机械设计中,为了减少摩擦和磨损,通常会在相互接触的表面之间加入__________。
答案:润滑油2. 机械传动系统中,__________传动具有结构简单、传动效率高、制造成本低等特点。
答案:链3. 滚动轴承的预紧是为了提高轴承的__________和__________。
答案:刚性;旋转精度三、简答题1. 简述曲柄滑块机构的工作原理及其应用。
答:曲柄滑块机构是一种将旋转运动转换为直线运动的常见机械机构。
它主要由曲柄(或曲轴)、连杆和滑块组成。
工作原理是:曲柄固定在旋转轴上,通过连杆与滑块相连。
当曲柄旋转时,连杆随之摆动,带动滑块在导轨内做往复直线运动。
曲柄滑块机构广泛应用于各种机械装置中,如内燃机的活塞和曲轴、自动化装置的往复运动部件等。
2. 齿轮传动系统设计时需要考虑哪些因素?答:齿轮传动系统设计时需要考虑以下因素:齿轮的类型和材料、齿轮的模数和齿数、齿轮的精度等级、齿轮的强度和耐用性、传动比、轴承的选择和布置、润滑方式、安装和维护等。
《机械基础》课程复习试题_项目二_常用机构
![《机械基础》课程复习试题_项目二_常用机构](https://img.taocdn.com/s3/m/5a660ae9f121dd36a32d829c.png)
2016年省中等职业学校学业水平考试《机械基础》课程复习试题项目二常用机构知识点:平面机构的组成一、判断题(本大题共8小题,总计8分)1. 普通车床的丝杠与螺纹组成螺旋副。
()2. 低副机构的两构件间的接触面大,压强小,不易磨损。
()3. 齿轮机构的咬合表面是高副接触。
()4. 点线接触的高副,由于接触面小,承受的压强大。
()5. 自行车的车轮与地面接触属于高副连接。
()6. 车床的床鞍与导轨组成移动副。
()7. 根据组成运动副的两构件的接触形式不同,平面运动副可分为低副和移动副。
()8. 铁链连接是转动副的一种具体方式。
( )二、单选题(本大题共6小题,总计6分)1. 机构运动简图与_______无关。
A、构建数目B、运动副数目和类型C、运动副以及构件的结构形状D、运动副的相对位置2. 图中,________的运动副A是高副。
A、图aB、图bC、图cD、图d3. 运动副的作用是________两构件,使其有一定的相对运动。
A、固B、连接C、分离4. 两构建构成运动副的主要特征是。
A、两构建以点、线、面相接处B、两构件能做相对运动C、两构件相连接D、两构件既连接又作一定的相对运动5. 判断图中的物体1、2之间有________运动副。
A、1个(图a)B、2个(图a.b)C、3个(图a.b.c)D、4个(图a.b.c.d)6. 图中所示机构有________低副。
A、1个B、2个C、3个D、4个知识点:平面四杆机构一、判断题(本大题共36小题,总计36分)1. 铰链四杆机构是由一些刚性构件用低副相互连接而成的机构。
()2. 曲柄摇杆机构与双曲柄机构的区别在于前者的最短杆是曲柄,后者的最短杆是机架。
()3. 对于铰链四杆机构,当最短杆与最长杆长度之和小于或等于其余两杆长度之和时,若取最短杆为机架,则该机构为双摇杆机构。
()4. 曲柄的极位夹角θ越大,机构的急回特性也越显著。
()5. 曲柄滑块机构是由曲柄摇杆机构演化而来的。
机械基础机构试题及答案
![机械基础机构试题及答案](https://img.taocdn.com/s3/m/bf0a37cedc88d0d233d4b14e852458fb760b386a.png)
机械基础机构试题及答案一、选择题(每题2分,共20分)1. 机械基础机构中,下列哪个不是常见的基本机构?A. 铰链四杆机构B. 滑块机构C. 齿轮机构D. 曲柄滑块机构2. 曲柄滑块机构中,曲柄的转动通过哪个部件转换为滑块的直线运动?A. 曲柄B. 滑块C. 连杆D. 轴承3. 铰链四杆机构的类型有几种?A. 1种B. 2种C. 3种D. 4种4. 齿轮机构中,齿数比决定了什么?A. 转速比B. 力矩比C. 功率比D. 效率5. 以下哪个不是机械传动的特点?A. 传递运动B. 传递力C. 传递能量D. 存储能量二、填空题(每空2分,共20分)1. 机械基础机构中,______机构是最基本的平面运动机构之一。
2. 曲柄滑块机构中,当曲柄长度与连杆长度相等时,机构的运动特性是______。
3. 铰链四杆机构中,若最短杆为连杆,则机构类型为______。
4. 齿轮机构中,齿数比为1:2时,转速比为______。
5. 机械传动中,传递运动和力的部件称为______。
三、简答题(每题10分,共30分)1. 简述铰链四杆机构的分类及其特点。
答:铰链四杆机构根据最短杆的位置不同,可以分为双曲柄机构、双摇杆机构和曲摇杆机构。
双曲柄机构的最短杆为曲柄,具有两个曲柄,运动平稳;双摇杆机构的最短杆为摇杆,具有两个摇杆,运动不平稳;曲摇杆机构的最短杆为连杆,具有一个曲柄和一个摇杆,运动特性介于前两者之间。
2. 简述齿轮机构的工作原理及其应用。
答:齿轮机构通过齿轮的啮合来传递运动和力。
工作原理是两个或多个齿轮的齿相互嵌合,通过齿的接触实现力的传递和运动的转换。
齿轮机构广泛应用于各种机械传动中,如汽车、机床、钟表等。
3. 简述机械传动的基本功能。
答:机械传动的基本功能包括传递运动、传递力和传递能量。
通过不同的传动机构,可以实现运动的转换、力的分配和能量的传递,满足各种机械系统的需求。
四、计算题(每题15分,共30分)1. 已知铰链四杆机构中,曲柄长度为100mm,连杆长度为150mm,求摇杆的最大长度。
常用机构试题及答案
![常用机构试题及答案](https://img.taocdn.com/s3/m/1c0dbd88541810a6f524ccbff121dd36a32dc437.png)
常用机构试题及答案一、单项选择题(每题2分,共10分)1. 以下哪个选项不是常用机构的类型?A. 齿轮机构B. 凸轮机构C. 连杆机构D. 液压机构答案:D2. 齿轮机构的主要功能是什么?A. 改变运动方向B. 改变运动速度C. 改变运动轨迹D. 以上都是答案:D3. 凸轮机构通常用于实现哪种运动?A. 直线运动B. 旋转运动C. 往复直线运动D. 往复旋转运动答案:C4. 连杆机构在机械中的作用是什么?A. 传递动力B. 改变运动形式C. 改变运动速度D. 以上都是答案:D5. 液压机构通常用于实现哪种类型的运动?A. 直线运动B. 旋转运动C. 往复直线运动D. 往复旋转运动答案:A二、多项选择题(每题3分,共15分)1. 以下哪些机构可以改变运动速度?A. 齿轮机构B. 凸轮机构C. 连杆机构D. 液压机构答案:A, B, C2. 哪些机构可以改变运动方向?A. 齿轮机构B. 凸轮机构C. 连杆机构D. 液压机构答案:A, B, C3. 哪些机构可以改变运动轨迹?A. 齿轮机构B. 凸轮机构C. 连杆机构D. 液压机构答案:B, C4. 以下哪些机构可以传递动力?A. 齿轮机构B. 凸轮机构C. 连杆机构D. 液压机构答案:A, C, D5. 哪些机构可以用于实现往复直线运动?A. 齿轮机构B. 凸轮机构C. 连杆机构D. 液压机构答案:B, D三、判断题(每题1分,共10分)1. 齿轮机构不能改变运动方向。
(错误)2. 凸轮机构只能实现旋转运动。
(错误)3. 连杆机构可以改变运动速度。
(正确)4. 液压机构不能实现往复直线运动。
(错误)5. 齿轮机构可以改变运动轨迹。
(错误)6. 凸轮机构可以改变运动方向。
(正确)7. 连杆机构不能传递动力。
(错误)8. 液压机构通常用于实现旋转运动。
(错误)9. 齿轮机构可以用于实现往复直线运动。
(错误)10. 凸轮机构不能实现往复旋转运动。
(正确)四、简答题(每题5分,共20分)1. 请简述齿轮机构的工作原理。
机械基础-常用机构-习题
![机械基础-常用机构-习题](https://img.taocdn.com/s3/m/ddc8abba1b37f111f18583d049649b6648d709f9.png)
钱链四杆机构的基本特性和凸轮机构一、判断题()1、曲柄摇杆机构的急回特性是用行程速度比系数K来表征,K值越小,急回作用越明显。
()2、当K>1,8>0时,机构具有急回特性。
()3、曲柄摇杆机构以曲柄为原动件时就一定存在急回运动特性。
()4、偏心曲柄滑块机构以曲柄为原动件时一定存在急回运动特性。
()5、对心曲柄滑块机构无急回特性。
()6、摆动导杆机构以曲柄为原动件时不一定存在急回运动特性。
()7、在曲柄和连杆同时存在的平面四杆机构中,只要曲柄和连杆处于共线位置,就是曲柄的“死点”位置。
()8、曲柄摇杆机构一定存在死点位置。
()9、缝纫机踏板机构有时会出现踩不动或倒机的现象,这是因为死点位置造成的。
()10、缝纫机踏板机构是利用飞轮惯性使其通过死点位置的。
()11、曲柄摇杆机构以摇杆为原动件时存在两个死点位置。
()12、内燃机中的曲柄滑块机构不存在死点位置。
()13、滚子从动件凸轮机构中,从动件与凸轮之间的滚动摩擦阻力小,适于高速传动场合。
()14、从动件的运动规律取决于凸轮轮廓的形状。
()15、在柱体凸轮机构中,从动件可以通过直径不大的圆柱凸轮或端面凸轮获得较大的行程。
()16、尖顶从动件易于磨损,而平底从动件磨损则较小,这是因为前者与凸轮组成高副,而后者与凸轮组成低副的原因。
()17、凸轮机构能将原动件的旋转运动转化为从动件的往复直线运动。
()18、尖顶从动件盘形凸轮机构,基圆与实际工作轮廓线相切。
()19、凸轮机构的压力角是指凸轮轮廓线某点的法线方向与从动杆速度方向之间的夹角,一般情况下,在工作过程中它是恒定不变的。
()20、凸轮机构中,升程一定时,基圆半径增大,压力角也随之增大。
()21、移动从动件盘形凸轮机构,当从动件不动时,对应的凸轮轮廓线为一直线。
()22、压力角影响机构的传力特性,压力角越大,传力特性越好。
二、选择题()1、当行程速度比系数为时,曲柄摇杆机构才有急回特性。
机械基础试题及答案
![机械基础试题及答案](https://img.taocdn.com/s3/m/a9733c6d376baf1ffd4fad10.png)
《机械基础》自测题及答案一、单项选择题:1. 图示铰链四杆机构是B。
A. 曲柄摇杆机构;B.双曲柄机构;C. 双摇杆机构。
2. 能实现间歇运动的机构是C。
A. 曲柄摇杆机构;B. 双摇杆机构;C. 槽轮机构;D. 齿轮机构。
3. 链传动属于B传动。
A. 摩擦传动;B. 啮合传动;C. 两者均不是。
4. A是齿轮最主要的参数。
A. 模数;B. 压力角;C. 分度圆;D. 齿数。
5、在如图所示的齿轮—凸轮轴系中,轴4称为(A)A.零件B.机构C.构件D.部件6、若两构件组成低副,则其接触形式为(A)A.面接触B.点或线接触C.点或面接触D.线或面接触7、普通平键的长度应(B)A .稍长于轮毂的长度B .略短于轮毂的长度 C.是轮毂长度的三倍 D.是轮毂长度的二倍8、键的截面尺寸b×h主要是根据( D )来选择。
A.传递扭矩的大小B.传递功率的大小C.轮毂的长度D.轴的直径9、当两个被联接件之一太厚不宜制成通孔,且联接不需要经常拆装时,宜采用(C)A.螺栓联接B.螺钉联接C.双头螺柱联接D.紧定螺钉联接10、下列联轴器中,能补偿两轴的相对位移并可缓冲、吸振的是(D )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器一、填空题11.铰链四杆机构的杆长为a=60mm,b=200mm,c=100mm,d=90mm。
若以杆C为机架,则此四杆机构为双摇杆机构在铰链四杆机构中,与机架相连的杆称为连架杆,其中作整周转动的杆称为曲柄,作往复摆动的杆称12.为摇杆,而不与机架相连的杆称为连杆。
13.凸轮机构主要由凸轮、从动件和机架三个基本构件组成。
14.带传动的主要失效形式是打滑与断裂。
15.链传动的主要失效形式有:链条铰链磨损和链条断裂。
16.链的长度以链节数表示,一般应取为偶数。
17.为保证齿轮传动恒定的传动比,两齿轮齿廓应满足齿廓啮合基本定律。
18.一对齿轮的正确啮合条件为:模数相等与分度圆压力角相等。
机械基础试题及答案
![机械基础试题及答案](https://img.taocdn.com/s3/m/4a34b668a7c30c22590102020740be1e650eccc1.png)
一、选择题(每题2分,共20分)1. 下列哪个机构不属于高副机构?A. 齿轮机构B. 螺旋千斤顶C. 凸轮机构D. 铰链四杆机构2. 下列哪个选项不是机械传动方式?A. 齿轮传动B. 轮轴传动C. 皮带传动D. 磁悬浮传动3. 下列哪个材料属于塑性材料?A. 钢铁B. 铝合金C. 不锈钢D. 铜合金4. 下列哪个参数是齿轮传动的关键参数?A. 齿数B. 齿距C. 齿宽D. 压力角5. 下列哪个选项不是内燃机的基本类型?A. 气缸式B. 涡轮式C. 磁悬浮式D. 活塞式6. 下列哪个机构可以实现间歇运动?A. 齿轮机构B. 螺旋千斤顶C. 凸轮机构D. 铰链四杆机构7. 下列哪个选项不是液压系统中的元件?A. 液压泵B. 液压阀C. 液压缸D. 电机8. 下列哪个选项是机械加工中的表面粗糙度指标?A. 表面硬度B. 表面光洁度C. 表面耐磨性D. 表面弹性9. 下列哪个选项不是机械设计的基本原则?A. 安全性B. 可靠性C. 经济性D. 艺术性10. 下列哪个选项不是机械零件的失效形式?A. 腐蚀B. 疲劳断裂C. 塑性变形D. 裂纹扩展二、填空题(每题2分,共20分)1. 机械传动系统中,常见的传动方式有_______、_______、_______等。
2. 材料的力学性能主要包括_______、_______、_______、_______、抗疲劳性等。
3. 机械零件的失效形式主要有_______、_______、_______、_______等。
4. 液压系统中,常见的液压元件有_______、_______、_______、_______等。
5. 机械设计的基本原则有_______、_______、_______、_______等。
三、判断题(每题2分,共10分)1. 机械传动系统中,皮带传动具有较高的传动精度。
()2. 材料的硬度越高,其耐磨性越好。
()3. 机械零件的疲劳断裂主要是由于应力集中引起的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2016年省中等职业学校学业水平考试《机械基础》课程复习试题项目二常用机构知识点:平面机构的组成一、判断题(本大题共8小题,总计8分)1. 普通车床的丝杠与螺纹组成螺旋副。
()2. 低副机构的两构件间的接触面大,压强小,不易磨损。
()3. 齿轮机构的咬合表面是高副接触。
()4. 点线接触的高副,由于接触面小,承受的压强大。
()5. 自行车的车轮与地面接触属于高副连接。
()6. 车床的床鞍与导轨组成移动副。
()7. 根据组成运动副的两构件的接触形式不同,平面运动副可分为低副和移动副。
()8. 铁链连接是转动副的一种具体方式。
( )二、单选题(本大题共6小题,总计6分)1. 机构运动简图与_______无关。
A、构建数目B、运动副数目和类型C、运动副以及构件的结构形状D、运动副的相对位置2. 图中,________的运动副A是高副。
A、图aB、图bC、图cD、图d3. 运动副的作用是________两构件,使其有一定的相对运动。
A、固B、连接C、分离4. 两构建构成运动副的主要特征是。
A、两构建以点、线、面相接处B、两构件能做相对运动C、两构件相连接D、两构件既连接又作一定的相对运动5. 判断图中的物体1、2之间有________运动副。
A、1个(图a)B、2个(图a.b)C、3个(图a.b.c)D、4个(图a.b.c.d)6. 图中所示机构有________低副。
A、1个B、2个C、3个D、4个知识点:平面四杆机构一、判断题(本大题共36小题,总计36分)1. 铰链四杆机构是由一些刚性构件用低副相互连接而成的机构。
()2. 曲柄摇杆机构与双曲柄机构的区别在于前者的最短杆是曲柄,后者的最短杆是机架。
()3. 对于铰链四杆机构,当最短杆与最长杆长度之和小于或等于其余两杆长度之和时,若取最短杆为机架,则该机构为双摇杆机构。
()4. 曲柄的极位夹角θ越大,机构的急回特性也越显著。
()5. 曲柄滑块机构是由曲柄摇杆机构演化而来的。
()6. 在曲柄摇杆机构中,极位夹角θ越大,机构的行程速比系数K值越大。
()7. 曲柄摇杆机构中,只有当曲柄与机架共线时,传动角才可能出现最小角。
()8. 铰链四杆机构是平面低副组成的四杆机构。
()9. 连杆机构任一位置的传动角与压力角之和恒等于90°。
()10. 曲柄腰杆机构的急回特性是用行程速比系数K表示,K越小,则急回特性越明显。
()11. 在曲柄长度不相等的双曲柄机构中,主动曲柄做等速回转运动,从动曲柄做变速回转运动。
12. 铰链四杆机构中的最短杆就是曲柄。
()13. 铰链四杆机构通过机架的转换,就一定可以得到曲柄摇杆机构、双曲柄机构和双摇杆机构。
14. 牛头刨床中刀具的退刀速度大于其切削速度,就是应用了急回特性的原理。
()15. 在铰链四杆机构中,曲柄和连杆都是连架杆。
()16. 行程速比系数K=1时,表示该机构具有急回运动特性。
()17. 铰链四杆机构如有曲柄存在,则曲柄一定是最短杆。
()18. 极位夹角θ>0°的四杆机构,一定有急回特性。
()19. 在曲柄摇杆机构中,曲柄和连杆共线的位置就是“死点”位置。
()20. 曲柄摇杆机构的摇杆两极限位置间的夹角成为极位夹角。
()21. 传动角就是连杆与从动件的夹角。
()22. 在铰链四杆机构中,如存在曲柄,则曲柄一定为最短杆。
()23. 通常把曲柄摇杆机构中的曲柄和连杆叫做连架杆。
()24. 铰链四杆机构中,当最长杆与最短杆之和大于其余两杆之和时,无论以哪一杆为机架都得到双摇杆机构。
()25. 将曲柄滑块机构中的滑块改为固定件,则原机构将演化为摆动导杆机构。
()26. 反向双曲柄机构可应用于车门启闭机构。
()27. 铰链四杆机构的改变只能通过选择不同的构件做机构的固定件来实现。
()28. 在实际生产中,机构的“死点”位置对工作都是不利的,处处都要考虑克服。
()29. 曲柄摇杆机构的摇杆,在两极限位置之间夹角θ叫做摇杆的摆角。
()30. 家用缝纫机的踏板机构采用了双摇杆机构。
()31. 在铰链四杆机构中,若连架杆能围绕其中心做整周转动,则称为曲柄。
()32. 曲柄滑块机构常用于燃机中。
()33. 曲柄摇杆机构只能将回转运动转换成往复摆动。
()34. 平面连杆机构是低副机构,其接触处压强较小,因此适用于受力较大的场合。
()35. 把铰链四杆机构的最短杆作为固定机架,就一定可得到双曲柄机构。
()36. 双曲柄机构也能产生急回运动。
()二、单选题(本大题共50小题,总计50分)1. 下列利用急回运动特性提高工作效率的是。
A、机车车轮联动机构B、惯性筛机构C、飞机起落架2. 图所示摆动导杆机构中,L AB=150mm,L AC=300mm,该机构的极位夹角。
A、θ=30°B、θ=60°C、θ=120°D、θ=90°3. 冲压机采用的是机构。
A、移动导杆B、曲柄滑块C、摆动导杆4. 为了使机构能够顺利通过死点位置继续正常运转,可以采用的办法有。
A、机构错位排列B、加大惯性C、增大极位夹角5. 曲柄摇杆机构中,当曲杆为原动件时,曲柄处于时,机构的传动角为最小。
A、曲柄与连杆共线时的两个位置之一B、曲柄与机架垂直的位置时C、曲柄与机架共线的两个位置之一D、摇杆与机架垂直时6. 图所示曲柄摇杆机构中,C1D与C2D是摇杆CD的极限位置,C1、C2连线通过曲柄转动中心A,该机构的行程速度变系数K是。
A、K=1B、K<1C、K >1D、K=07. 图所示雷达天线应用了。
A、摆动导杆机构B、曲柄摇杆机构C、双曲柄机构D、曲柄摇块机构8. 图所示汽车转向机构属于。
A、曲柄摇杆机构B、曲柄滑块机构C、双曲柄机构D、双摇杆机构9. 有急回运动特性的平面连杆机构,其行程速度变化系数K为。
A、K=1B、K>1C、K≥1D、K<110. 有一对心曲柄滑块机构,曲柄长为100mm,滑块的行程是。
A、50mmB、100mmC、200mmD、400mm11. 图所示汽车车窗升降装置采用了。
A、曲柄摇杆机构B、双摇杆机构C、平行双曲柄机构D、转动导杆机构12. 当急回运动行程速比系数时,曲柄摇杆机构才具有急回特性。
A、K=0B、K=1C、K>113. 下列机构中能把转动转换成往复直线运动,也可以把往复直线运动转换成转动的是。
A、曲柄摇杆机构B、曲柄滑块机构C、双摇杆机构14. 当铰链四杆机构出现“死点”位置时,可在从动曲柄上使其顺利通过“死点”位置。
A、加装飞轮B、加大主动力C、减少阻力D、加快速度15. 图所示客车车门开闭机构是_ ___。
A、双摇杆机构B、平行双曲柄机构C、反平行四边形机构D、曲柄摇杆机构16. 下列不是平面连杆机构的优点。
A、运动副是面接触,故压强低,便于润滑、磨损小B、运动副制造方便,容易获得较高的制造精度C、容易实现转动、移动基本运动形式及其转换D、容易实现复杂的运动规律17. 图中图所注的θ角是曲柄摇杆机构的极位夹角。
A、图aB、图bC、图 cD、图d18. 曲柄摇杆机构中,以曲柄为主动件时,死点位置为。
A、曲柄与连杆共线时B、摇杆与连杆共线时C、不存在19. 杆长不等的铰链四杆机构,若以最短杆为机架,应是。
A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构D、双曲柄机构或双摇杆机构20. 图所示同步偏心多轴钻属于。
A、曲柄摇杆机构B、曲柄摇杆机构C、平行双曲柄机构D、转动导杆机构21. 图所示物理实验室所用天平采用了_ __。
A、曲柄摇杆机构B、双摇杆机构C、摇动导杆机构D、平行双曲柄机构22. 牛头刨床主体运动机构采用的是。
A、曲柄摇杆机构B、双曲杆机构C、导杆机构23. 图所示机构中,各杆长度关系为:L AB= L BC= L AD<L CD该机构是。
A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构D、转动导杆机构24. 欲改变曲柄摇杆机构摇杆的摆角大小,一般采取方法。
A、改变曲柄长度B、改变连杆长度C、改变摇杆长度D、改变机架长度25. 图所示汽车前窗刮水器是________。
A、曲柄摇杆机构B、双摇杆机构C、双曲柄机构D、摆动导杆机构26. 对心曲柄滑块机构,以曲柄为原动件时,机构。
A、有急回运动特性、有死点B、有急回运动特性、无死点C、无急回运动特性、无死点D、无急回运动特性、有死点27. 能产生急回运动的平面连杆机构有。
A、双曲柄机构B、双摇杆机构C、曲柄摇杆机构28. 图所示钢窗翻转机构中,要求将钢窗玻璃2正、反面都能转向室,如图b、图c所示,以保证高楼擦玻璃时安全。
试问该机构是。
A、曲柄摇杆机构B、双摇杆机构C、双曲柄机构D、曲柄滑块机构29. 在曲柄滑块机构中,如果取连杆为机架,则可获得。
A、转动导杆机构B、曲柄摇块机构C、摆动导杆机构30. 在铰链四杆机构中,下列说确的是。
A、与机架相连接的连杆称为连架杆B、作整周运动的杆件称为摇杆C、与两个连架杆相连接的杆称为摇杆31. 图所示简易剪板机应用了。
A、双柄摇杆机构B、双摇杆机构C、双曲杆机构D、曲柄滑块机构32. 曲柄摇杆机构中,曲柄作等速运动时,摇杆摆动的空程(回程)的平均速度大于工作行程的平均速度,这种性质称为。
A、机构的运动不确定性B、“死点”位置性质C、机构的急回特性33. 铰链四杆机构中,若最长与最短之和和大于其他两杆之和,则机构有。
A、一个曲柄B、两个曲柄C、两个摇杆34. 图所示摆动导杆机构中,L AB=100 mm,L AC=200 mm,导杆的摆角Ψ是。
A、Ψ=30°B、Ψ=60°C、Ψ=26.57°D、Ψ=53.14°35. 图所示为曲柄摇杆机构,在图示位置时,机构的压力角指角。
A、α1B、α2C、α3D、α436. 图所示自卸卡车翻斗机构属于。
A、曲柄摇杆机构B、曲柄摇块机构C、曲柄滑块机构D、双摇杆机构37. 图所示为装料机示意图,构件AB、BC、CD、和AD组成。
A、曲柄摇杆机构B、双摇杆机构C、平行双曲柄机构D、摆动导杆机构38. 图所示简易手动剪板机采用。
A、曲柄滑块机构B、曲柄摇杆机构C、双摇杆机构D、双曲柄机构39. 图所示为自动卸货卡车,其货箱翻斗机构ABCD属于_____。
A、曲柄摇杆机构B、双摇杆机构C、双曲柄机构D、转动导杆机构40. 杆长不等于的铰链四杆机构,下列叙述中条是正确的。
A、凡是以最短杆为机架的,均为双曲柄机构B、凡是以最短杆为连杆的,均为双摇杆机构C、凡是以最短杆相邻的杆为机架的,均为曲柄摇杆机构D、凡是以最长杆为机架的,均为双摇杆机构41. 图中,所注的压力α是错误的。
A、图aB、图bC、图cD、图d42. 图所示机构的构件长度如下:L AB=50mm,L CD=35mm, L AD=40mm,欲使该机构长度成为曲柄摇杆机构,构件AB的长度L AB不可取下列尺寸围?A、0<L AB≤25㎜B、45≤L AB≤50㎜C、50≤L AB≤55㎜D、25<L AB<45㎜43. 下列机构中,为曲柄滑块的应用实例。
