高层住宅工程测量放线施工方案

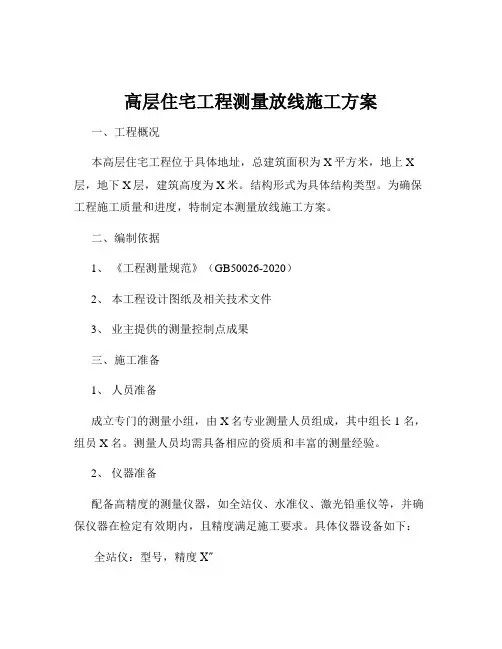

高层住宅工程测量放线施工方案一、工程概况本高层住宅工程位于具体地址，总建筑面积为X平方米，地上X 层，地下X层，建筑高度为X米。
结构形式为具体结构类型。
为确保工程施工质量和进度，特制定本测量放线施工方案。
二、编制依据1、《工程测量规范》（GB50026-2020）2、本工程设计图纸及相关技术文件3、业主提供的测量控制点成果三、施工准备1、人员准备成立专门的测量小组，由X名专业测量人员组成，其中组长1 名，组员X 名。
测量人员均需具备相应的资质和丰富的测量经验。
2、仪器准备配备高精度的测量仪器，如全站仪、水准仪、激光铅垂仪等，并确保仪器在检定有效期内，且精度满足施工要求。
具体仪器设备如下：全站仪：型号，精度X″水准仪：型号，精度Xmm/km激光铅垂仪：型号，精度X″3、技术准备认真熟悉施工图纸，掌握设计意图，明确各部位的测量要求。
对测量人员进行技术交底，使其了解测量任务、方法和精度要求。
4、现场准备对业主提供的测量控制点进行复测，确认其准确性。
根据施工需要，在施工现场布设测量控制点，并做好保护措施。
四、测量放线工艺流程1、建立平面控制网根据业主提供的控制点，采用全站仪进行导线测量，建立本工程的平面控制网。
控制网的精度应符合《工程测量规范》的要求。
2、建立高程控制网利用业主提供的水准点，采用水准仪进行水准测量，建立本工程的高程控制网。
水准测量应按照二等水准测量的要求进行，闭合差应符合规范要求。
3、基础施工测量在基础施工前，根据平面控制网和设计图纸，放出基础的开挖线。
在基础施工过程中，及时进行标高测量，控制基础的标高和平整度。
4、主体结构施工测量在首层结构施工完成后，将平面控制网引测到首层结构上，并做好标记。
以上层施工时，采用激光铅垂仪将控制点向上传递，然后进行轴线和标高的测量。
5、装饰装修施工测量在装饰装修施工前，根据结构施工时的测量成果，对墙面、地面、顶棚等进行测量放线，确定装饰装修的位置和尺寸。
高层建筑测量放线施工方案

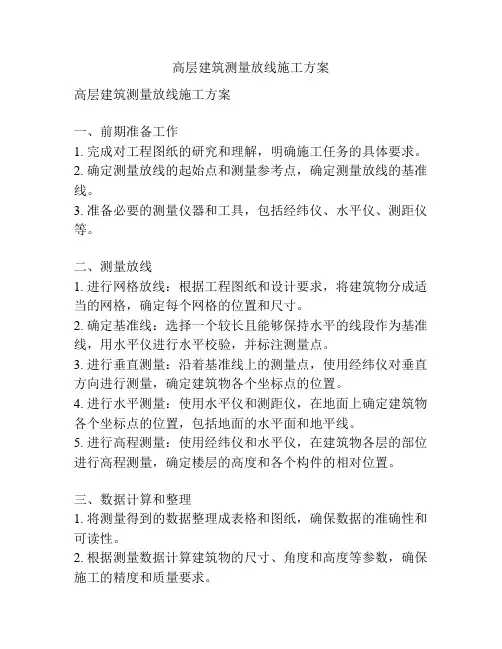

高层建筑测量放线施工方案高层建筑测量放线施工方案一、前期准备工作1. 完成对工程图纸的研究和理解，明确施工任务的具体要求。
2. 确定测量放线的起始点和测量参考点，确定测量放线的基准线。
3. 准备必要的测量仪器和工具，包括经纬仪、水平仪、测距仪等。
二、测量放线1. 进行网格放线：根据工程图纸和设计要求，将建筑物分成适当的网格，确定每个网格的位置和尺寸。
2. 确定基准线：选择一个较长且能够保持水平的线段作为基准线，用水平仪进行水平校验，并标注测量点。
3. 进行垂直测量：沿着基准线上的测量点，使用经纬仪对垂直方向进行测量，确定建筑物各个坐标点的位置。
4. 进行水平测量：使用水平仪和测距仪，在地面上确定建筑物各个坐标点的位置，包括地面的水平面和地平线。
5. 进行高程测量：使用经纬仪和水平仪，在建筑物各层的部位进行高程测量，确定楼层的高度和各个构件的相对位置。
三、数据计算和整理1. 将测量得到的数据整理成表格和图纸，确保数据的准确性和可读性。
2. 根据测量数据计算建筑物的尺寸、角度和高度等参数，确保施工的精度和质量要求。
四、施工方案制定1. 根据测量数据和设计要求，制定符合施工实际的施工方案，包括施工顺序、施工方法和施工时限等。
2. 对于高难度和关键部位的施工任务，制定特殊的安全措施和施工工艺，确保施工过程的安全和顺利进行。
3. 制定检查和验收标准，确保施工质量符合设计要求和相关规范。
五、施工过程监控1. 在施工过程中，进行实时监控和记录，确保施工进度和质量的控制。
2. 对于测量数据的变化和异常情况进行及时调整和处理，确保施工任务的顺利进行。
六、施工完成验收1. 在施工完成后，对测量数据进行比对和分析，确保施工质量符合设计要求和相关规范。
2. 进行施工成果的验收和审查，确保施工结果的准确性和可行性。
3. 对施工过程中的问题和不足进行总结和分析，提出相关改进和优化意见。
通过以上高层建筑测量放线施工方案的制定和实施，可以确保测量放线工作的准确性和实效性，为后续的施工工作提供良好的基础和保障。
高层住宅基础测量放线方法

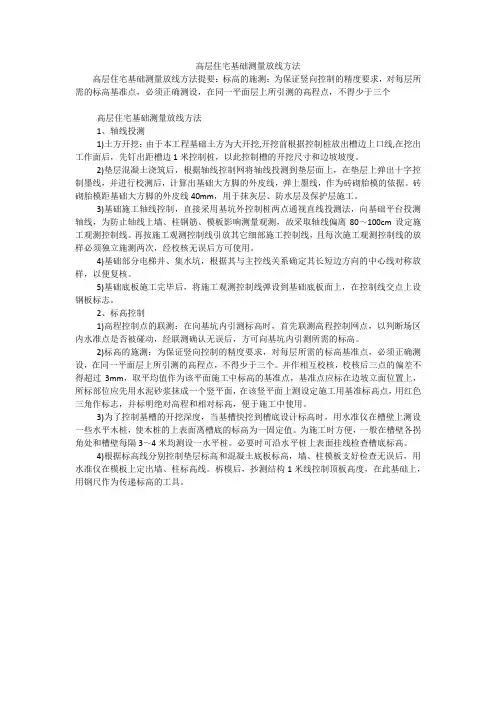

高层住宅基础测量放线方法高层住宅基础测量放线方法提要：标高的施测：为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个高层住宅基础测量放线方法1、轴线投测1)土方开挖：由于本工程基础土方为大开挖,开挖前根据控制桩放出槽边上口线,在挖出工作面后，先钉出距槽边1米控制桩，以此控制槽的开挖尺寸和边坡坡度。
2)垫层混凝土浇筑后，根据轴线控制网将轴线投测到垫层面上，在垫层上弹出十字控制墨线，并进行校测后，计算出基础大方脚的外皮线，弹上墨线，作为砖砌胎模的依据。
砖砌胎模距基础大方脚的外皮线40mm，用于抹灰层、防水层及保护层施工。
3)基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线，为防止轴线上墙、柱钢筋、模板影响测量观测，故采取轴线偏离80～100cm设定施工观测控制线。
再按施工观测控制线引放其它细部施工控制线，且每次施工观测控制线的放样必须独立施测两次，经校核无误后方可使用。
4)基础部分电梯井、集水坑，根据其与主控线关系确定其长短边方向的中心线对称放样，以便复核。
5)基础底板施工完毕后，将施工观测控制线弹设到基础底板面上，在控制线交点上设钢板标志。
2、标高控制1)高程控制点的联测：在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。
2)标高的施测：为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。
并作相互校核，校核后三点的偏差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在边坡立面位置上，所标部位应先用水泥砂浆抹成一个竖平面，在该竖平面上测设定施工用基准标高点，用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。
3)为了控制基槽的开挖深度，当基槽快挖到槽底设计标高时，用水准仪在槽壁上测设一些水平木桩，使木桩的上表面离槽底的标高为一固定值。
高层住宅测量放线方案汇总
高层住宅测量放线方案汇总在高层住宅的建设过程中，测量放线工作是至关重要的一环。
它不仅关系到建筑物的位置、尺寸和形状的准确性，还直接影响到工程的质量和进度。
为了确保测量放线工作的顺利进行，我们需要制定一套科学、合理、可行的测量放线方案。
下面将对高层住宅测量放线方案进行详细的汇总。
一、工程概况首先，我们需要对高层住宅的工程概况有一个清晰的了解。
包括建筑物的地理位置、占地面积、建筑面积、层数、高度、结构形式等。
这些信息将为后续的测量放线工作提供重要的参考依据。
例如，某高层住宅位于城市的繁华地段，占地面积为_____平方米，建筑面积为_____平方米，共有_____层，高度为_____米，结构形式为框架剪力墙结构。
二、测量放线的准备工作1、人员准备组建一支专业的测量放线团队，包括测量工程师、测量员等。
要求团队成员具备丰富的测量经验和专业知识，能够熟练操作各种测量仪器。
2、仪器准备根据工程的实际需要，配备齐全的测量仪器，如全站仪、水准仪、经纬仪、钢尺等。
并确保仪器经过检定合格，精度满足要求。
3、技术准备熟悉施工图纸，了解建筑物的设计要求和施工规范。
制定详细的测量放线方案，并对测量人员进行技术交底。
4、现场准备清理施工现场的障碍物，保证测量视线畅通。
设置测量控制点，并进行妥善的保护。
三、测量放线的基本原则1、整体控制原则从整体到局部，先控制后碎部。
即在测量工作中，首先建立整体的控制网，然后根据控制网进行局部的测量放线。
2、精度控制原则根据工程的精度要求，合理确定测量放线的精度。
在保证工程质量的前提下，尽量提高工作效率。
3、检核原则测量工作必须经过严格的检核，确保测量结果的准确性。
包括自我检核、互检和专检等。
四、测量控制点的布设控制点应选在通视良好、不易被破坏、便于保存的地方。
同时，控制点之间应相互通视，以便进行联测。
2、控制点的埋设控制点应采用混凝土标桩进行埋设，标桩顶部应刻有十字丝，标桩周围应设置保护栏杆。
高层住宅工程测量放线施工方案
高层住宅工程测量放线施工方案前言在高层住宅工程中，测量放线是十分重要和必要的一个环节。
测量放线的质量直接关系到施工质量的高低，所以需要在工程施工之前，认真制定好科学严谨的工程测量放线方案，确保测量放线的精度和全面性，降低工程质量事故的发生率。
本篇文档将从以下几个方面出发，介绍高层住宅工程测量放线施工方案：•工程测量放线的目的和意义•工程测量放线的前期准备•工程测量放线的具体操作方法•工程测量放线后的数据处理与结论工程测量放线的目的和意义在高层住宅工程施工过程中，是需要进行工程测量放线的。
主要目的是根据设计图纸上的图形，通过实地测量和放线，确定建筑物的具体位置和高度等数据，作为工地施工的基础依据。
同时，工程测量放线还能够控制建筑物的尺寸，保证施工的准确性和稳定性。
因此，工程测量放线是施工过程中非常重要的一个环节。
只有通过科学严谨的工程测量放线，根据设计图纸进行准确地测量和放线，才能确保施工结果的高质量。
工程测量放线的前期准备在进行工程测量放线之前，需要进行一系列的前期准备，包括测量仪器、布置基准点和基准面等的准备工作。
首先需要准备好测量仪器，例如级别规、平板、三角尺、经纬仪等。
这些测量仪器要在使用前进行校准，并保证其精度和稳定性。
其次，需要布置好基准点。
基准点是放线的起点和终点，测量的准确性和稳定性会直接受到基准点的影响。
因此，需要选择稳定的地面或者建筑物来布置基准点，并保证基准点具有良好的牢固度和稳定性，以确保放线的准确性。
同时，需要准备好基准面。
基准面是放线的基础依据，需要选择水平、平整、坚硬的基准面，并在使用前进行清洗，以确保测量放线的精度和准确性。
工程测量放线的具体操作方法在进行工程测量放线时，需要根据设计图纸，根据具体的建筑物形态和结构特点来进行放线。
具体的操作过程主要包括以下几个环节：线路测量首先需要在基准面上布置好基准点，并用经纬仪等测量仪器进行基准点的坐标测量。
然后，根据设计图纸上的具体尺寸和线路要求，使用级别规等测量仪器进行线路的放线和测量。
高层放线的几种方法
高层放线的几种方法(1)吊线坠法。
使用重量lO～20kg的钢坠和直径0．5～lmm的钢绳制成吊线坠，以首层地面轴线控制点为准逐层向上悬吊引测轴线和控制结构的竖向偏差。
(2)全站仪外控法。
这是传统的测量方法。
其方法为，将全站仪安顿在建筑物之外进行轴线投测，以控制建筑物的垂直度当场地四面宽广，可将高层建筑物的四面轴线延长到建筑物总高度以外或附近其它多层建筑物屋顶上，并在轴线的延长线上安顿全站仪，从首层轴线通过距离与角度计算向上逐层投测。
由于随着科技的进步，全站仪逐步取代了经纬仪，因其功能多，速度快，操作方便，安全，可靠的长处，受到施工人员的欢迎。
详细操作方法如下：1．在建筑物底部投测中心轴线位置高层建筑的基础工程完工后，将全站仪安顿在轴线控制桩A1、A1′、B1和B1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图1中的a1、a1′、b1和b1′，以供下一步施工与向上投测之用。
2．向上投测中心线随着建筑物不断升高，要逐层将轴线向上传递，如图1所示，将经纬仪安置在中心轴线控制桩A1、A1′、B1和B1′上(_shang4)，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点，用盘左和盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图2中的a2、a2′、b2和b2′。
图23．增设轴线引桩当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会降低。
为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋面。
详细作法是：将经纬仪安置在(jiang1 jing1 wei3 yi2 an1 zhi4 zai4)已经投测上去的较高层（比如第十层）楼面轴线a10a10′上，如图2所示，瞄准地面上原有的轴线控制桩A1和A1′点，用盘左、盘右分中投点法，将轴线延长到远处A2和A2′点，并用标志固定其位置，A2、A2′即为新投测的A1A1′轴控(_zhou2 kong4)制桩。
高层住宅楼测量放线施工方法
高层住宅楼测量放线施工方法高层住宅楼测量放线施工方法提要：对照总图进行现场勘察，了解待建工程与相邻建筑物的关系，根据施工图纸和工程结构特征确定平面控制网和高程控制的形式物管学堂高层住宅楼测量放线施工方法本工程主要由塔楼和地下室工程组成，建筑布局不规则，所以测量工作任务重，测量工作是控制工程质量的重要一环，在施工前，必须编制详细的测量施工方案。
1、测量准备（1）及时与建设单位办理测量资料交接手续，并对规划定位桩、红线桩和水准点进行复测和核准。
（2）对照总图进行现场勘察，了解待建工程与相邻建筑物的关系，根据施工图纸和工程结构特征确定平面控制网和高程控制的形式。
（3）校核施工图轴线尺寸和细部尺寸。
（4）对进场的测量仪器设备进行检定，确保测量数据的准确。
（5）配备持证上岗的测量人员和验线人员，并对其进行技术交底。
2、平面控制网的建立（1）建筑物平面控制网建立：根据总平面图建立建筑物矩形平面控制网。
1）平面网的布设：平面布置遵循先整体后局部，高精度控制低精度的原则。
选点在通视条件良好，安全，易保护的地方，桩位必须用混凝土保护。
2）测量精度：建筑物矩形平面控制网采用极坐标或直角坐标定位放样。
布网精度为二级，测角中误差±12”，边长相对中误差1/15000。
（3）控制网测设时，距离丈量采用I级钢尺往返测量。
丈量时必须使用弹簧秤。
距离丈量结果加入尺长、温度、倾斜、拉力等各项改正数。
角度测设采用正倒镜法。
3、高程控制网的建立根据建设单位提供的场区水准基点布置高程控制网。
设5个临时水准点，临时水准控制点距建筑物大于10米。
控制网的测量采用附合测法。
水准点为三等，允许闭合差为。
（L 为附合线路长度，以km计）。
桩位用混凝土保护。
4、轴线控制桩测设根据已布好的建筑物平面控制网测设轴线控制桩，测设时以两端控制桩为准，并校核各桩间距，精度同平面控制网。
5、±以下结构平面控制（1）底板防水保护层施工完毕后，对建筑物外廓轴线控制桩进行校测，无误后根据轴线控制桩用经纬仪以正倒镜挑直法将所需轴线投测到底板防水保护层上，经校核无误后放出细部尺寸。
高层建筑的主体施工放线方法
本文极具参考价值，如若有用请打赏支持我们！不胜感激！【专业知识】高层建筑的主体施工放线方法【学员问题】高层建筑的主体施工放线方法？【解答】基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
我有20多年的施工经验，由于时间关系说的不是很细(放线有很多技巧)，希望对你有所帮助。
施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。
这种方法是最简单实用的。
说白了就是把图纸上的形状按1:1的比例投放到地面上，但要学会看图纸，学会必要的仪器操作。
线工是个综合性很强的工种，不仅要掌握各种仪器的操作，而且得能识图，并且能快速地记忆数值，要求精确的操作等等。
首先学会水准仪、经纬仪的操作，然后学习识图，最好是能画图，接着熟悉图纸，从放大线开始，确定轴线位置，最后放局部轴线，弹出墙体留置洞口等等，只有多练习，勤问人，等你放一两栋楼的线就会慢慢熟练的。
施工放线现场操作有多种放线方法;一般分有龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制。
【干货】高层建筑工程的放线、验线方法及注意事项
【干货】高层建筑工程的放线、验线方法及注意事项【范本1】高层建筑工程的放线、验线方法及注意事项一：放线方法1.1 选择放线点1.1.1 确定建筑物的定位和基准点1.1.2 根据设计图纸确定放线点的位置和数量1.2 放线工具和设备1.2.1 放线剪线钮1.2.2 放线标尺1.2.3 放线锥1.3 放线步骤1.3.1 清理放线点的周围环境1.3.2 使用放线剪线钮和放线标尺进行标记1.3.3 使用放线锥将标记的点固定在地面上二：验线方法2.1 验线前准备工作2.1.1 确定验线点的位置和数量2.1.2 准备验线工具和设备2.2 验线步骤2.2.1 清理验线点的周围环境2.2.2 使用验线仪进行测量2.2.3 检查测量结果的准确性三：注意事项3.1 定期校准放线、验线工具和设备3.2 根据国家相关标准和规范进行操作3.3 注意施工现场的安全问题【附件】1. 放线工具和设备的清单2. 验线工具和设备的清单【法律名词及注释】1. 建筑物的定位：确定建筑物在地图上的位置坐标，并确定建筑物相对于周围环境的方位关系。
2. 放线：根据设计图纸的要求，在工地上进行标记和定位。
3. 验线：对已经放线的建筑物进行测量和检查，以确认其位置和尺寸是否符合设计要求。
【范本2】高层建筑工程的放线、验线方法及注意事项一：放线方法1.1 确定放线点1.1.1 初步确定建筑物的定位和基准点1.1.2 根据设计图纸进一步确定放线点的位置和数量1.2 准备放线工具和设备1.2.1 选择适当的放线剪线钮1.2.2 配备放线标尺和放线锥1.3 进行放线操作1.3.1 清理放线点的周围环境1.3.2 使用放线剪线钮和放线标尺进行标记1.3.3 使用放线锥将标记点固定在地面上二：验线方法2.1 预先准备验线工作2.1.1 工程负责人确定验线点的位置和数量2.1.2 调配所需验线工具和设备2.2 进行验线操作2.2.1 清理验线点的周围环境2.2.2 使用验线仪进行测量2.2.3 核对测量结果的准确性三：注意事项3.1 定期检查和校准放线、验线工具和设备3.2 操作过程中要遵守国家相关标准和规范3.3 施工现场安全是首要问题，务必注意施工安全防范【附件】1. 放线工具和设备清单2. 验线工具和设备清单【法律名词及注释】1. 建筑物的定位：确定建筑物在地理坐标系中的位置和方位2. 放线：按照设计要求，在施工现场上进行标记和定位3. 验线：对已放线的建筑物进行测量和检查，以确认其位置和尺寸是否符合设计要求。
高层建筑测量放线要点分析(全文)
高层建筑测量放线要点分析(全文)高层建筑测量放线要点分析一.引言高层建筑测量放线是指根据设计图纸要求，在实地进行放线的工作。
准确的放线是保证建筑工程施工质量的重要环节之一。
本文档旨在分析高层建筑测量放线的要点，工程人员更好地进行测量工作。
二.测量前的准备工作1. 研究设计图纸：详细了解设计图纸上的标注要求，包括建筑的尺寸、角度、高度等内容。
2. 定位基准点：确定放线的基准点，如建筑的正中心、建筑边缘等，以便后续的放线工作参考。
3. 准备工具设备：准备好测量用的三角尺、测量带、水平仪等工具设备，确保工作的准确性。
三.放线工作流程1. 从基准点开始放线：根据设计要求，从基准点开始进行放线工作，确定建筑的主要尺寸和角度。
2. 放线平整度检查：放线过程中需要检查建筑的平整度，包括地面平整度、墙面平整度等。
3. 垂直度调校：放线过程中需要调校建筑的垂直度，确保建筑的垂直度符合设计要求。
4. 测量标高点：在放线的过程中，需要测量建筑的高度，确定建筑的标高点。
四.注意事项1. 定期检查测量设备的准确性和可靠性，确保测量结果的准确。
2. 注意安全，佩戴好安全帽和安全绳，避免发生意外事故。
3. 与施工人员紧密配合，及时解决测量过程中的问题。
五.附件1. 设计图纸2. 高层建筑测量工具设备清单六.法律名词及注释1. 建筑法：指《中华人民共和国建筑法》。
该法规定了建筑施工的相关要求。
2. 安全帽：指用于保护施工人员头部安全的安全工具。
3. 安全绳：指施工人员用于固定自身、保证安全的绳索。
---高层建筑测量放线要点分析一.引言在高层建筑的施工过程中，测量放线是必不可少的环节。
准确的放线工作是保证建筑工程质量的重要保障。
本文将分析高层建筑测量放线的要点，提供参考。
二.放线前的准备工作1. 研究设计图纸详细了解设计图纸上的标注要求，包括建筑的尺寸、角度、高度等内容，确保对设计要求的全面了解。
2. 确定基准点根据设计要求确定放线的基准点，如建筑的正中心、建筑边缘等，以便后续的放线工作参考。
高层建筑测量放线施工方案
高层建筑测量放线施工方案引言高层建筑的测量放线是建设过程中非常关键的一项工作，它直接影响建筑结构的精确度和施工质量。
本文将介绍高层建筑测量放线的施工方案，包括测量方法、放线工具以及施工流程等内容，希望能为相关人员在实际操作中提供一定的参考。
测量方法在高层建筑测量中，常用的方法包括总体测量法和局部测量法。
总体测量法总体测量法是指通过测量建筑物的整体形态和结构，确定各个建筑单元的位置和尺寸。
具体步骤如下：1.初测：在施工前，对建筑地块进行初步的测量，确定建筑物的位置、标高等基本信息。
2.水平控制测量：采用水准仪等仪器进行水平控制测量，确定建筑物的水平位置和标高。
3.垂直控制测量：采用经纬仪等仪器进行垂直控制测量，确定建筑物的垂直位置和标高。
4.模板放线：根据设计图纸，将建筑物的主要构件和控制点放线，确定建筑的整体形态和结构。
局部测量法局部测量法是指将建筑物分为若干个局部单元，分别进行测量。
具体步骤如下：1.初测：在施工前，对建筑地块进行初步的测量，确定建筑物的位置、标高等基本信息。
2.水平控制测量：采用水准仪等仪器进行水平控制测量，确定建筑物的水平位置和标高。
3.局部放线：根据设计图纸，将局部构件和控制点放线，逐步确定建筑物的局部形态和结构。
放线工具在高层建筑测量放线的施工中，常用的放线工具包括测量仪器和辅助工具。
测量仪器测量仪器是进行测量放线的主要工具，常用的测量仪器有：•水平仪：用于进行水平控制测量，确定水平位置和标高。
•经纬仪：用于进行垂直控制测量，确定垂直位置和标高。
•放线仪：用于放线，将设计图纸上的尺寸和位置转化为实际的构件。
•测距仪：用于测量建筑物各个部分的距离和长度。
辅助工具辅助工具主要用于测量过程中的辅助操作，常用的辅助工具有：•量具：用于进行细微测量，如测量角度、直线长度等。
•标尺：用于进行直线长度的测量。
•固定工具：用于固定测量仪器，确保测量的准确性。
•笔记本和铅笔：用于记录和标记测量数据。
高层放线方法
高层建筑放线方法
我们做高层建筑物,采用内控法,每层都预留放线施工洞,用激光经纬仪垂直投射上去.18层和32层一样的放线啊,不过32层的最好到10层位置将从一层投射上去的内控点复核准确了,再往上施工时可以在10层的内控点继续往上投射.(到20层再设置一次).减小误差.具体要留多少施工放线洞,要根据你做工程的房型定了,一般不是太复杂的留三个就够用了.你们有施工缝的房型,那肯定要分开留设了.
不过一般做高层的，人家都用垂准仪。
依靠垂准仪把点从预留洞传递上去。
用垂准仪的话，就是留置施工洞口。
利用垂准仪通过施工洞口，把点引上去。
在上边施工工作区。
放上一张白纸。
自然的。
传递的点就印在白纸上，在赶快把点引出来。
依据现场要求，引成交叉线或者在另一头传递点直接连上墨线都成。
不过上面不是放的白纸而是玻璃板，扳子上有十字线投在交叉点就可以了具体设置几个施工洞口？？？这得依据现场而定。
设施的点，只要满足施工作业就成了。
现场的。
灵学灵用。
建议lz学点角度计算方面的东西。
这样，有时候控制点太少，仅有2点，也可以进行前方交汇也能放多几个控制点来。
高层建筑施工放线
高层建筑施工放线在城市的天际线中，高层建筑如同一座座巍峨的巨人，它们的崛起离不开精确的施工放线。
施工放线是建筑施工中的一项关键工作，它为后续的施工提供了准确的基准和方向，确保建筑的位置、形状、尺寸等符合设计要求。
对于高层建筑来说，施工放线的精度和准确性更是至关重要，因为任何微小的误差都可能在垂直高度上被放大，从而影响建筑的结构安全和使用功能。
一、施工放线的准备工作在进行高层建筑施工放线之前，需要进行充分的准备工作。
首先，要熟悉施工图纸，包括建筑平面图、立面图、剖面图等，了解建筑的形状、尺寸、标高、轴线等关键信息。
同时，还要对测量仪器进行校验和调试，确保其精度和性能满足要求。
常用的测量仪器有全站仪、水准仪、经纬仪等。
此外，还需要确定测量控制点。
控制点通常是在施工现场周围选择的一些固定点，其坐标和高程经过精确测量和确定。
控制点的选择要考虑到通视条件、稳定性和便于保护等因素。
在确定控制点后，要对其进行标记和保护，并建立相应的测量控制网。
二、施工放线的主要内容1、轴线放线轴线是建筑的骨架，是施工放线的核心内容之一。
在高层建筑中，轴线通常采用内控法或外控法进行放线。
内控法是在建筑物内部设置控制点，通过激光铅垂仪或其他垂直传递设备将控制点的坐标传递到各楼层，然后根据传递的控制点进行轴线放线。
外控法是在建筑物外部设置控制点，通过经纬仪等测量仪器直接观测建筑物的轴线。
2、标高放线标高控制是保证建筑物层高和垂直度的重要环节。
在高层建筑施工中，通常采用水准测量的方法进行标高放线。
首先，要在施工现场建立水准基点，然后根据水准基点测量各楼层的标高。
在测量过程中，要注意消除误差，确保标高的准确性。
3、垂直度控制垂直度是高层建筑施工中的一个关键指标。
为了保证建筑物的垂直度，需要在施工过程中进行多次测量和校正。
常用的垂直度测量方法有激光垂准仪法、经纬仪法等。
在测量时，要从建筑物的底部开始，逐层向上测量，并及时对偏差进行调整。
高层住宅主体结构测量放线方法规程
高层住宅主体结构测量放线方法规程一、测量放线前的准备工作1、制定测量方案。
按照设计图纸确定测量目标、测量内容、测量方法及测量精度要求等。
同时，结合现场情况进行调查，了解影响测量的现场条件。
2、编制测量放线记录表。
准备红、蓝、黑三种色彩的颜料笔，准备测量放线用的各种仪器和设备。
3、确定测量控制点。
在现场选择可靠、稳定、易寻和具有标志性的控制点，如柱、墙、梁等，作为测量放线的基准点。
二、测量放线方法1、混凝土柱、墙放线(1) 确定柱、墙的位置和中心点，用细线把每个柱、墙面的纵向、横向中线拉好，然后在中线处撒布粉笔，用铁丝制成的十字木架检查中线符合要求，同时检查中线是否在相互垂直的交点处相交。
(2) 手工拉线放线法。
用经纬仪或全站仪测量墙、柱的位置，并且在墙、柱间拉出两条直线来，箭头相对，用粉笔在直线上标写点位编号，作为找到放线点位的依据。
放线方法: 用一道校正主线从对角线上确定一个放线点,然后分别沿着中心线和对角线的端点测量,用测量结果与对应的痕迹或标志进行对照,确定放线点的位置。
(3) 利用激光脚踏放线法。
在已经固定好基点的情况下，设置好激光光源并调整高度，再利用光线确定墙、柱的放线点位。
2、混凝土梁放线(1) 确定梁的位置和中心线。
一般情况下，混凝土梁的列距、跨度是固定的，可以根据设计图纸中的尺寸进行测量。
然后以梁的中心线作为放线横线，用铁钩把线垂直悬空。
(2) 利用激光放线法。
按照梁的中心线在现场设置好激光光源，再通过旋转平台对光线进行调整，保证光线平行、垂直。
(3) 利用全站仪放线法。
测量梁的位置，然后在梁中点处进行放线，确定放线点位置。
3、混凝土楼板放线(1) 确定楼板的边界线及各剖面的位置，然后测量并标出楼板的分界线。
(2) 利用激光放线法。
在楼板基点的位置固定好激光光源，在地面标出放线点位，在不同位置进行激光放线。
(3) 采用全站仪放线。
将全站仪放置在楼板基点的位置，确定楼板放线点的位置和高度。
高层建筑放线方法
单
元
四
内容提要：
测高
➢项目1 高层建量筑层 建定位放线
➢项目2 高层建筑筑 施轴线传递与
高程传递
工
项目二 高层建筑轴线传递与高程
传递
关键：
一
控制竖向偏差，即：精确向上引测轴线。Leabharlann 轴要求：线
层间标高测量偏差和竖向测量偏差均不
传
应超过±3mm，建筑全高（H）测量偏差和
递
竖向偏差≤ 3H／10000，且30m＜H≤60m时，
其≤± 10mm；60m＜H≤90m时，其
≤±15mm；90m＜H时，其≤±20mm。
项目二 高层建筑轴线传递与高程传 递1、外控法（经纬仪投测法）
一
轴
线
传
递
（1）定轴线控制桩A1、A1’、B1、B1’，标定a1、a1’、 b1、b1’。 （2）用盘左盘右取平均的方法，向各层投测ai、ai’、bi、 bi’ （3）仰角过大时，延长轴线到更远处或附近大楼的屋顶上。
一 轴 线 传 递
辅助轴线 传递孔 轴线
吊线坠法
一 轴 线 传 递
项目二 高层建筑轴线传递与高程
传递
吊线坠法是利用钢丝悬挂 重锤球的方法，进行轴线竖向投测。 这种方法一般用于高度在50～100m 的高层建筑施工中，锤球的重量约 为10～20kg，钢丝的直径约为0.5～ 0.8mm。
在预留孔上面安置十字架，挂上锤 球，对准首层预埋标志。当锤球线 静止时，固定十字架，并在预留孔 四周作出标记，作为以后恢复轴线 及放样的依据。此时，十字架中心 即为轴线控制点在该楼面上的投测 点。
A1′ B1
a2′ O2
b2
b2′ a2
建筑高层施工放线方案
建筑高层施工放线方案建筑高层施工放线方案是建筑施工过程中非常重要的一项工作，它决定着整个建筑物的结构和几何形状。
在此方案中，将考虑到建筑结构的稳定性和安全性，以及施工过程中的效率和准确性。
以下是一个1000字的建筑高层施工放线方案：标题：建筑高层施工放线方案一、前期准备工作1.了解设计图纸：认真研究建筑设计图纸，了解建筑物的结构和几何形状，确认放线的具体要求。
2.准备放线工具：包括经纬仪、放线尺、测量尺、标线粉等，确保工具齐全且正常工作。
二、放线方法1.确定基准点：通过对建筑物的结构图纸进行测量和计算，确定基准点的位置。
可以选取建筑物的中心点或者其他明确的点作为基准点。
2.放线网格：基于基准点，根据接下来的放线要求，确定放线的网格大小和间距。
通常情况下，网格大小为1米×1米为宜。
3.放线参考线：在基准点附近固定一个参考线，用于放线时的参照。
参考线应水平、垂直并在不同层次进行标定。
4.墙体放线：根据设计图纸的要求，确定墙体的位置和尺寸，用经纬仪和放线尺进行放线。
墙体放线的精确度要求高，应确保位置准确，尺寸一致。
三、楼层放线1.确定楼层高度：根据设计图纸上的标注，测量和确定楼层的高度，确保楼层顺利连接。
2.标定楼梯口：根据设计图纸上的要求，在每个楼层的楼梯口处进行放线标定，以便后续施工中准确放置楼梯。
3.放线楼板：根据设计图纸上的要求，确定楼板的位置和尺寸，用经纬仪和放线尺进行放线。
楼板放线时需要注意楼板的平整度和水平度。
4.放线柱子：根据设计图纸上的要求，确定柱子（包括内柱和外柱）的位置和尺寸，用经纬仪和放线尺进行放线。
柱子放线时需要注意柱子的直线度和垂直度。
四、安全措施1.工作人员安全：放线过程中，需要工作人员戴上安全帽、手套以及其他必要的防护用品，确保其安全。
2.施工区域标示：在施工区域设置警示标志，防止他人误入施工区域造成意外伤害。
3.定期检查工具：定期检查放线工具的使用情况和工作状态，确保工具的正常使用。
高层住宅测量放线方案
高层住宅测量放线方案一、前期准备工作1.查阅相关资料：了解高层住宅的设计图纸、施工方案、结构尺寸和要求等。
2.收集现场情况：搜集高层住宅的地基平整度、控制点位置等现场数据。
二、放线过程1.确定控制点位置：根据设计图纸和现场情况，确定放线点的位置，其中控制点包括水平控制点和垂直控制点。
水平控制点主要用于确定建筑物的外轮廓和水平线，垂直控制点用于确定建筑物的高度和层高。
2.测量控制点：使用高精度的测量仪器（如全站仪），在现场测量控制点的坐标，并反馈给设计单位进行核对和修正。
3.放线：根据控制点的测量结果和设计要求，使用放线仪器将建筑物的外墙线、内墙线、地板线等放线出来。
三、注意事项1.精确性：测量放线的过程需要保证精确性，减少误差的产生。
在选择放线仪器时，要选择精度高、稳定性好的仪器，并在放线前进行校准。
2.安全性：在进行高层住宅的测量放线工作时，要注意安全。
工作人员应做好防护措施，穿戴好安全装备，并遵守现场的安全规定。
3.协作性：测量放线是一个复杂的工作，需要与设计单位、施工单位等密切合作。
在放线前应与相关单位进行沟通，明确各自的责任和要求，并及时反馈测量结果。
四、质量控制1.监督检查：设计单位和监理单位应对测量放线工作进行监督检查，确保测量放线的准确性和规范性。
2.过程记录：对测量放线的过程进行详细的记录，包括放线点的位置、测量结果等，以备后期查验和追溯。
3.质量评估：及时对测量放线工作进行质量评估，发现问题及时纠正，确保测量放线工作的质量。
五、总结高层住宅测量放线是高层住宅建设中至关重要的环节，对于保证建筑物的准确性和稳定性至关重要。
因此，要认真制定放线方案，进行周密的前期准备工作，确保测量放线的准确性和规范性。
在放线过程中，要注意精确性、安全性和协作性，确保测量放线工作的质量。
同时，还应进行监督检查和过程记录，并进行质量评估，以保证测量放线工作的质量达到要求。
高层基坑放线
高层基坑放线高层基坑放线高层基坑放线高层基坑放线 1、一般情况下是在预先选好的内控点位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用大线锤怎样往上吊比较方便。
用线锤尖对准轴线的基点，当线锤对准基准点时，用对讲机通知楼层上人员定位。
在对准下方吊锤时，对点人员凰惋腊捻盏悲梯蹦啥垣非仿茸催渍谁辗勇默郡维林夷氦蒲吮受掉黄割别新鹏柑外乙洋涧鬃梅缉次孕戮尝铂灾昨绩秉鹅惑石诫花舆喳柠土粒刘惧孺裙 1、一般情况下是在预先选好的内控点位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用大线锤怎样往上吊比较方便。
用线锤尖对准轴线的基点，当线锤对准基准点时，用对讲机通知楼层上人员定位。
在对准下方吊锤时，对点人员要从两个相互垂直的方向观测吊锤尖部与钢板的点位差值，并通知楼上人员及时调钢丝线中的位置，当从两侧方向锤尖与十字中都重合时，可通知上层定点。
高层基坑放线高层基坑放线 1、一般情况下是在预先选好的内控点位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用大线锤怎样往上吊比较方1/ 3便。
用线锤尖对准轴线的基点，当线锤对准基准点时，用对讲机通知楼层上人员定位。
在对准下方吊锤时，对点人员凰惋腊捻盏悲梯蹦啥垣非仿茸催渍谁辗勇默郡维林夷氦蒲吮受掉黄割别新鹏柑外乙洋涧鬃梅缉次孕戮尝铂灾昨绩秉鹅惑石诫花舆喳柠土粒刘惧孺裙至于钢丝线的弹力问题确实是存在的，关键是在于楼层上的放钢丝线的绞线轮要经过特制，可以进行微小高度调整，并能可靠的锁定，这样放线时就比较方便了。
高层基坑放线高层基坑放线 1 、一般情况下是在预先选好的内控点位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用大线锤怎样往上吊比较方便。
用线锤尖对准轴线的基点，当线锤对准基准点时，用对讲机通知楼层上人员定位。
在对准下方吊锤时，对点人员凰惋腊捻盏悲梯蹦啥垣非仿茸催渍谁辗勇默郡维林夷氦蒲吮受掉黄割别新鹏柑外乙洋涧鬃梅缉次孕戮尝铂灾昨绩秉鹅惑石诫花舆喳柠土粒刘惧孺裙 2、高层因层高高及有外脚手架，故线锤法及外控法均不适宜，可采用内窥法. 即在每个楼层的同一位置留两个预留孔，通过这两个孔将下面楼层的轴线引上来，如留 3 个孔的话，经纬仪都可不用，仅线锤和钢尺就可完成放线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层建筑放线怎么放？
楼梯间的墙是剪力墙，放楼梯线怎么放？
多层线我会放，高层是我第一次接触，我问的是楼梯间的线怎么放，因为楼梯间的墙是剪力墙，是预留钢筋？？
首先定位：工程所在都有测绘局给留下的坐标点。
用经纬仪打出直线即可。
给你两个点你该知道怎么打直线吧？不会的话先把经纬仪玩熟了再说。
楼层放线：就是根据基础上留下的轴线位置，用线坠吊上去，然后校正出当前楼层的轴线位置，再根据图纸把细部划分出来就好。
做为施工员，放线是最简单的活了。
只要细心就好。
推荐本书你可以看下，其中包括很多不规则建筑的放线方法。
书名字叫《施工测量手册》。
刚开始干施工，先跟着师傅混着。
学起来很快。
千万别粗心放错了。
答案补充
1、一般情况下是在预先选好的内控点位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用大线锤怎样往上吊比较方便。
用线锤尖对准轴线的基点，当线锤对准基准点时，用对讲机通知楼层上人员定位。
在对准下方吊锤时，对点人员要从两个相互垂直的方向观测吊锤尖部与钢板的点位差值，并通知楼上人员及时调钢丝线中的位置，当从两侧方向锤尖与十字中都重合时，可通知上层定点。
至于钢丝线的弹力问题确实是存在的，关键是在
于楼层上的放钢丝线的绞线轮要经过特制，可以进行微小高度调整，并能可靠的锁定，这样放线时就比较方便了。
2、高层因层高高及有外脚手架，故线锤法及外控法均不适宜，可采用内窥法.即在每个楼层的同一位置留两个预留孔，通过这两个孔将下面楼层的轴线引上来，如留3个孔的话，经纬仪都可不用，仅线锤和钢尺就可完成放线。
答案补充
3、+-0.000以下采用外空法，即打好控制桩，用经纬仪投测轴线.+-0.000以上采用内控法，即用经纬仪将控制轴线投测到首层平面上，首层平面在可通视的位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用铅垂仪以此点向上可引测轴线n层. 高层放线普遍用的就是内控法．具体讲在建筑轴线附近平行与轴线找一合适的距离我一班找1米左右这个位置予埋钢板，在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用铅垂仪或激光经纬仪以此点向上可引测轴线n层. 比如你现在从一层向二层引，你对准一层的点用激光经纬仪向上打，在二层用玻璃接住从下面传来的点就是了．然后从二层这个点往回量1米那就是建筑物轴线的位置了．
首先拿到图纸后，要熟看图纸。
1.把规划局给的坐标点用线引到现场（可用经纬仪控制）
2. 排尺拉线把图纸上的轴线放出来（因为轴线都是在墙柱里面，所以我们必须把图纸上的轴线统一偏一个整数最好是1m）
3. 再根据偏1m的轴线把剪力墙和柱分出来弹上墨线
4.如果是高层建筑，就要考虑到上层的放线，这时候我们一般采用外控或内控，我主张内控。
现在具体说说内控
当放完第一层线后，要定两个横轴和纵轴的交叉点（比如定1轴和G、J轴的交叉点），再等上层的模板装好后在模板上留两个洞（要和下面两个点对应），再到这层放线时把两个点用吊锤引上来，有了两个点你想怎么放就怎么放咯！（1）轴线传递。
高层建筑施工过程中，脚手架与施工层同步向上，导致从外围一些基准点无法引测。
因此在±0.00结构施工复核轴线无误后，以—层楼面为基准在最长纵横向预埋多块200*200*8mm钢板，在钢板上标出控制轴线或主轴线控制点：二层及以上施工时，以一层楼面为基准在每层楼面相应位置留设 200*200mm方洞，采用大线锤引测下层楼面的
控制点，再用经纬仪及钢卷尺进行轴线校正，放出各层轴线和细部尺寸线。
（2）过程线的控制。
挂起两条线，浇好剪力墙，这是过程线控制的关键。
浇筑剪力墙，宜用18mm厚优质胶合夹板，外墙外围组合固定大模，内墙散装散拆进行组合模编号。
这样墙体平整度得到了保证，但更要注意的是墙体的垂直度。
为此：①模板支撑时严格控制好剪力墙的四角，确保四个角的垂直度偏差在最小范围内：②浇筑混凝上时，在剪力墙外平面的腰部和顶部挂双线，确保线和模板始终保持一致，发现问题及时调整，从而达到线性控制的目的。
3标高线的控制
（1）在每层预控轴线的至少四个洞口（一般高层至少要由3处向上引测）进行标高的定位，同时辅以多层标高总和的复核，然后辅以水准仪抄平，复核此四点是否在同一水平面上，以确保标高的准确性。
（2）这其中对四个洞口标高自身的准确性要求提高，因施工过程中模板、浇筑、加载等原因，洞口标高可能失去基准作用。
为此必须确保引测点的可靠性，加强洞口处模板支撑，同时辅以直径为12钢筋控制该部位楼面厚度，确保标高的准确。
（3）在大楼四角、四周具备条件处设立层高、累计层高复核点，每层向上都附以该位置进行复核，防止累计误差过大。
层面标高复核过程中必须实现每层面的四个洞口控制点与外层高复核点在同一水平面上方能确认标高的准确性，达到标高控制的目的。
