单项选择题一(摘自百度,含答案)1、离心泵开动以前必须充满液体就是为了防止发生( )。
AA、气缚现象;B、气蚀现象;C、汽化现象;D、气浮现象。
2、离心泵最常用得调节方法就是( )。
BA、改变吸入管路中阀门开度;B、改变压出管路中阀门得开度;C、安置回流支路,改变循环量得大小;D、车削离心泵得叶轮。
3、离心泵得扬程,就是指单位重量流体经过泵后获得得( )。
BA、包括内能在内得总能量;B、机械能;C、压能;D、位能(即实际得升扬高度)。
4、离心泵得扬程就是( )。
DA、实际得升扬高度;B、泵得吸液高度;C、液体出泵与进泵得压差换算成液柱高度D、单位重量液体出泵与进泵得机械能差值。
5、某同学进行离心泵特性曲线测定实验,启动泵后,出水管水量很小,泵进口处真空计指示真空度很高,她对故障原因作出了正确判断,排除了故障,您认为以下可能得原因中,哪一个就是真正得原因( )。
CA、水温太高;B、真空计坏了;C、吸入管路堵塞;D、排出管路堵塞。
6、为避免发生气蚀现象,应使离心泵内得最低压力( )输送温度下液体得饱与蒸气压。
AA、大于;B、小于;C、等于。
7、流量调节,离心泵常用( ),往复泵常用( )。
A;CA、出口阀B、进口阀C、旁路阀8、欲送润滑油到高压压缩机得气缸中,应采用( )。
输送大流量,低粘度得液体应采用( )。
C;AA、离心泵;B、往复泵;C、齿轮泵。
*9、1m3 气体经风机所获得得能量,称为( )。
AA、全风压;B、静风压;C、扬程。
10、往复泵在启动之前,必须将出口阀( )。
AA、打开;B、关闭;C、半开。
11、用离心泵从河中抽水,当河面水位下降时,泵提供得流量减少了,其原因就是( )。
CA、发生了气缚现象;B、泵特性曲线变了;C、管路特性曲线变了。
12、离心泵启动前_____,就是为了防止气缚现象发生。
DA 灌水;B 放气;C 灌油;D 灌泵。
13、离心泵装置中_____得滤网可以阻拦液体中得固体颗粒被吸入而堵塞管道与泵壳。
新版化工原理习题答案(02)第二章流体输送机械
第二章 流体输送机械1．用离心油泵将甲地油罐的油品送到乙地油罐。
管路情况如本题附图所示。
启动泵之前A 、C 两压力表的读数相等。
启动离心泵并将出口阀调至某开度时，输油量为39 m 3/h ，此时泵的压头为38 m 。
已知输油管内径为100 mm ，摩擦系数为；油品密度为810 kg/m 3。
试求（1）管路特性方程；（2）输油管线的总长度（包括所有局部阻力当量长度）。
解：（1）管路特性方程甲、乙两地油罐液面分别取作1-1’与2-2’截面，以水平管轴线为基准面，在两截面之间列柏努利方程，得到2e e H K Bq =+由于启动离心泵之前p A =p C ,于是g p Z K ρ∆+∆==0则 2e e H Bq = 又 e 38H H ==m])39/(38[2=B h 2/m 5=×10–2 h 2/m 5则 22e e 2.510H q -=⨯（q e 的单位为m 3/h ）（2）输油管线总长度2e 2l l u H d gλ+= 39π0.0136004u ⎡⎤⎛⎫⎛⎫=⨯ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎣⎦m/s=1.38 m/s于是 e 22229.810.1380.02 1.38gdH l l u λ⨯⨯⨯+==⨯m=1960 m 2．用离心泵（转速为2900 r/min ）进行性能参数测定实验。
在某流量下泵入口真空表和出口压力表的读数分别为60 kPa 和220 kPa ，两测压口之间垂直距离为0.5 m ，泵的轴功率为 kW 。
泵吸入管和排出管内径均为80 mm ，吸入管中流动阻力可表达为2f,0113.0h u -=∑（u 1为吸入管内水的流速，m/s ）。
离心泵的安装高度为2.5 m ，实验是在20 ℃， kPa 的条件下习题1 附图进行。
试计算泵的流量、压头和效率。
解：（1）泵的流量由水池液面和泵入口真空表所在截面之间列柏努利方程式（池中水面为基准面），得到∑-+++=10,211120f h u p gZ ρ将有关数据代入上式并整理，得48.3581.95.2100010605.3321=⨯-⨯=u184.31=u m/s则 2π(0.08 3.1843600)4q =⨯⨯⨯m 3/h=57.61 m 3/h(2) 泵的扬程29.04m m 5.081.9100010)22060(3021=⎥⎦⎤⎢⎣⎡+⨯⨯+=++=h H H H(3) 泵的效率s 29.0457.6110009.81100%100036001000 6.7Hq g P ρη⨯⨯⨯==⨯⨯⨯=68%在指定转速下，泵的性能参数为：q =57.61 m 3/h H =29.04 m P = kW η=68%3．对于习题2的实验装置，若分别改变如下参数，试求新操作条件下泵的流量、压头和轴功率（假如泵的效率保持不变）。
化工原理第二章思考题及答案
1离心泵的扬程是指单位重量流体经过泵后以下能量的增加值。
B . 机械能2离心泵铭牌上标明的是泵在时的主要性能参数。
C . 效率最高3层流和湍流的本质区别是。
C . 雷诺数不同1由离心泵基本方程式导出的理论特性曲线(H-Q)其形状是。
A .直线2离心泵效率最高的点是。
C .设计点3离心泵的调节阀的开度改变,则。
C .不会改变泵泵的特性曲线4 8B29离心泵的含义是。
D .入口直径为8英寸,扬程为29m5以下型号的泵不是水泵。
C .F型6离心泵最常用的调节方法是。
B .改变出口管路中阀门开度7用离心泵将水池的水抽吸到水塔中,若离心泵在正常操作范围内工作,开大出口阀门将导致。
A .送水量增加,整个管路压头损失减少1一台离心在管路系统中工作当阀门全开时相应的管路性能曲线可写成he=A+BQ2,且B=0时,即动能增加值,阻力损失两项之和与位能增加值,压能增加值两项之和相较甚小,当泵的转速增大10%,如阀门仍全开,则实际操作。
B .扬程大致不变,流量增加10%以上2如在测量离心泵性能曲线时错误将压力表安装在调节阀以后,则操作时压力表(表压)P2将。
D .随流量的增大而增加3离心泵停车时要。
A .先关出口阀后断电4离心泵铭牌上标明的扬程是。
D .效率最高时得扬程5以下说法是正确的:当粘度μ较大时,在泵的性能曲线上。
C .同一流量Q处,扬程H上升,效率η下降6当管路性能曲线写成时。
B .A只包括单位重量流体需增加的位能和静压能之和7旋涡泵常用的调节方法是。
C .安装回流支路,改变循环量的大小8某泵在运行的时候发现有汽蚀现象应。
C .检查进口管路是否漏液9将含晶体10%的悬浊液送往料槽宜选用。
A .离心泵1离心通风机铭牌上的标明风压是100mmH2O意思是。
C . 输送20℃,101325Pa的空气,在效率最高时全风压为100mmH2O2有两种说法(1)往复泵启动不需要灌水(2)往复泵的流量随扬程增加而减少则。
C . 说法(1)正确,说法(2)不正确3离心泵最常用的调节方法是。
化工原理第二章习题及答案
第二章流体输送机械一、名词解释（每题2分）1、泵流量泵单位时间输送液体体积量2、压头流体输送设备为单位重量流体所提供的能量3、效率有效功率与轴功率的比值4、轴功率电机为泵轴所提供的功率5、理论压头具有无限多叶片的离心泵为单位重量理想流体所提供的能量6、气缚现象因为泵中存在气体而导致吸不上液体的现象7、离心泵特性曲线在一定转速下，离心泵主要性能参数与流量关系的曲线8、最佳工作点效率最高时所对应的工作点9、气蚀现象泵入口的压力低于所输送液体同温度的饱和蒸汽压力，液体汽化，产生对泵损害或吸不上液体10、安装高度泵正常工作时，泵入口到液面的垂直距离11、允许吸上真空度泵吸入口允许的最低真空度12、气蚀余量泵入口的动压头和静压头高于液体饱和蒸汽压头的数值13、泵的工作点管路特性曲线与泵的特性曲线的交点14、风压风机为单位体积的流体所提供的能量15、风量风机单位时间所输送的气体量，并以进口状态计二、单选择题（每题2分）1、用离心泵将水池的水抽吸到水塔中，若离心泵在正常操作范围内工作，开大出口阀门将导致（）Ａ送水量增加，整个管路阻力损失减少Ｂ送水量增加，整个管路阻力损失增大Ｃ送水量增加，泵的轴功率不变Ｄ送水量增加，泵的轴功率下降 A2、以下不是离心式通风机的性能参数( )Ａ风量Ｂ扬程Ｃ效率Ｄ静风压 B3、往复泵适用于( )Ａ大流量且流量要求特别均匀的场合Ｂ介质腐蚀性特别强的场合Ｃ流量较小，扬程较高的场合Ｄ投资较小的场合 C4、离心通风机的全风压等于( )Ａ静风压加通风机出口的动压Ｂ离心通风机出口与进口间的压差Ｃ离心通风机出口的压力Ｄ动风压加静风压 D5、以下型号的泵不是水泵( )ＡＢ型ＢＤ型ＣＦ型Ｄｓｈ型 C 6、离心泵的调节阀( )Ａ只能安在进口管路上Ｂ只能安在出口管路上Ｃ安装在进口管路和出口管路上均可Ｄ只能安在旁路上 B 7、离心泵的扬程，是指单位重量流体经过泵后以下能量的增加值( )Ａ包括内能在内的总能量Ｂ机械能Ｃ压能Ｄ位能（即实际的升扬高度）B8、流体经过泵后，压力增大∆p N/m2，则单位重量流体压能的增加为( )A ∆pB ∆p/ρC ∆p/ρgD ∆p/2g C9、离心泵的下列部件是用来将动能转变为压能( )A 泵壳和叶轮B 叶轮C 泵壳D 叶轮和导轮 C10、离心泵停车时要( )Ａ先关出口阀后断电Ｂ先断电后关出口阀Ｃ先关出口阀先断电均可Ｄ单级式的先断电，多级式的先关出口阀 A11、离心通风机的铭牌上标明的全风压为100mmH2O意思是( )A 输任何条件的气体介质全风压都达100mmH2OB 输送空气时不论流量多少，全风压都可达100mmH2OC 输送任何气体介质当效率最高时，全风压为100mmH2OD 输送20℃，101325Pa空气，在效率最高时，全风压为100mmH2O D12、离心泵的允许吸上真空高度与以下因素无关( )Ａ当地大气压力Ｂ输送液体的温度Ｃ流量Ｄ泵的吸入管路的长度 D13、如以∆h,允表示汽蚀余量时，p1,允表示泵入口处允许的最低压力，p v为操作温度下液体的饱和蒸汽压，u1为泵进口处的液速，则( )A p1,允= p v + ∆h,允B p1,允/ρg= p v/ρg+ ∆h,允－u12/2gC p1,允/ρg= p v/ρg+ ∆h,允D p1,允/ρg= p v/ρg+ ∆h,允＋u12/2g B14、以下种类的泵具有自吸能力( )Ａ往复泵Ｂ齿轮泵与漩涡泵Ｃ离心泵Ｄ旋转泵与漩涡泵 A15、如图示，列1--1与2--2截面的伯努利方程，为：H e＝∆z＋∆p/ρg＋∆(u2/2g)＋∑H f,1-2，则∆h f,1-2为( )A 泵的容积损失，水力损失及机械损失之和B 泵的容积损失与水力损失之和C 泵的水力损失D 测压点1至泵进口，以及泵出口至测压点2间的阻力损失D16、离心泵开动以前必须充满液体是为了防止发生( )Ａ气缚现象Ｂ汽蚀现象Ｃ汽化现象Ｄ气浮现象A17、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因( )Ａ水温太高Ｂ真空计坏了Ｃ吸入管路堵塞Ｄ排出管路堵塞C18、由阀门全开的条件算出在要求流量为V时所需扬程为H e/。

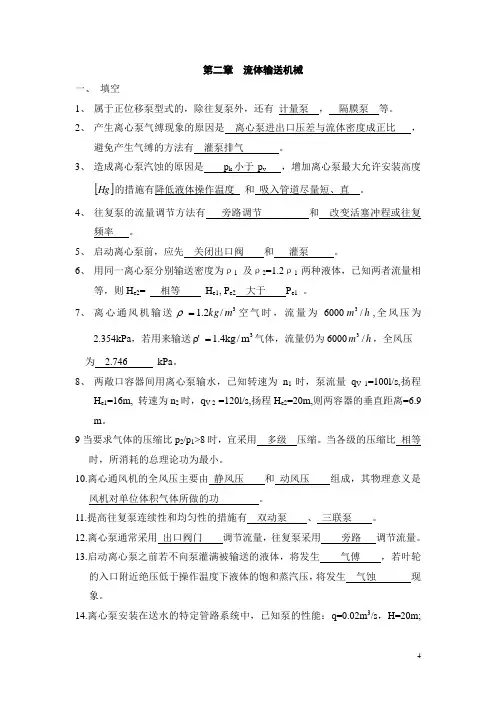

化工原理期末考试第二章练习题及答案
第二章 流体输送机械一、 填空1、 属于正位移泵型式的，除往复泵外，还有 计量泵 ， 隔膜泵 等。
2、 产生离心泵气缚现象的原因是 离心泵进出口压差与流体密度成正比 ，避免产生气缚的方法有 灌泵排气 。
3、 造成离心泵汽蚀的原因是 p k 小于p v ，增加离心泵最大允许安装高度[]Hg 的措施有降低液体操作温度 和 吸入管道尽量短、直 。
4、 往复泵的流量调节方法有 旁路调节 和 改变活塞冲程或往复频率 。
5、 启动离心泵前，应先 关闭出口阀 和 灌泵 。
6、 用同一离心泵分别输送密度为ρ1 及ρ2=1.2ρ1两种液体，已知两者流量相等，则H e2= 相等 H e1, P e2 大于 P e1 。
7、 离心通风机输送3/2.1m kg =ρ空气时，流量为6000h m /3,全风压为2.354kPa ，若用来输送3m /kg 4.1'=ρ气体，流量仍为6000h m /3，全风压 为 2.746 kPa 。
8、 两敞口容器间用离心泵输水，已知转速为n 1时，泵流量q V 1=100l/s,扬程H e1=16m, 转速为n 2时，q V 2 =120l/s,扬程H e2=20m,则两容器的垂直距离=6.9 m 。
