TCL液晶电视常见故障维修

TCL L32F1B型液晶电视黑屏故障检修

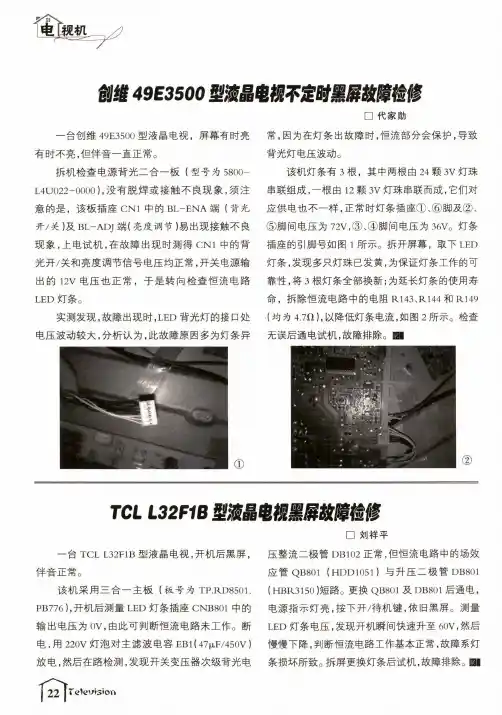

倒雄49E 3500型液晶电视不定时黑屏故障裣修一台创维49E 3500型液晶电视，屏幕有时亮有时不亮，但伴音一直正常。

拆机检查电源背光二合一板（型号为5800- L 4U 022-0000),没有脱焊或接触不良现象，须注意的是，该板插座C N 1中的BL-ENA 端（背光开/关)及BL-ADJ 端（亮度调节）易出现接触不良现象，上电试机，在故障出现时测得C N 1中的背光开/关和亮度调节信号电压均正常，开关电源输出的12V 电压也正常，于是转向检查恒流电路 L E D 灯条。

实测发现,故障出现时，L E D 背光灯的接口处电压波动较大，分析认为，此故障原因多为灯条异□代家勋常，因为在灯条出故障时，恒流部分会保护，导致背光灯电压波动。

该机灯条有3根，其中两根由24颗3V 灯珠串联组成,一根由12颗3V 灯珠串联而成，它们对应供电也不一样，正常时灯条插座①、⑥脚及②、 ⑤脚间电压为72V ,③、④脚间电压为36V 。

灯条插座的引脚号如图1所示。

拆开屏幕，取下LED 灯条，发现多只灯珠已发黄,为保证灯条工作的可靠性，将3根灯条全部换新;为延长灯条的使用寿命，拆除恒流电路中的电阻R 143、R 144和R 149 (均为4.7Q ),以降低灯条电流，如图2所示。

检查无误后通电试机，故障排除。

纽■TCL L 32F 1B 型液晶电褪黑屏故障检修□刘祥平一台TCL L 32F 1B 型液晶电视，开机后黑屏，伴音正常。

该机采用三合一主板（板号为TP .R D 8501. PB 776),开机后测量L E D 灯条插座C N B 801中的输出电压为0V ,由此可判断恒流电路未工作。

断电，用220V 灯泡对主滤波电容EB 1 ( 47|x F /450V ) 放电，然后在路检测，发现开关变压器次级背光电压整流二极管D B 102正常,但恒流电路中的场效应管QB 801 (HDDllBl )与升压二极管DB 8〇l (H B R 3150 )短路。

TCL电视机常见故障与维修部位检修

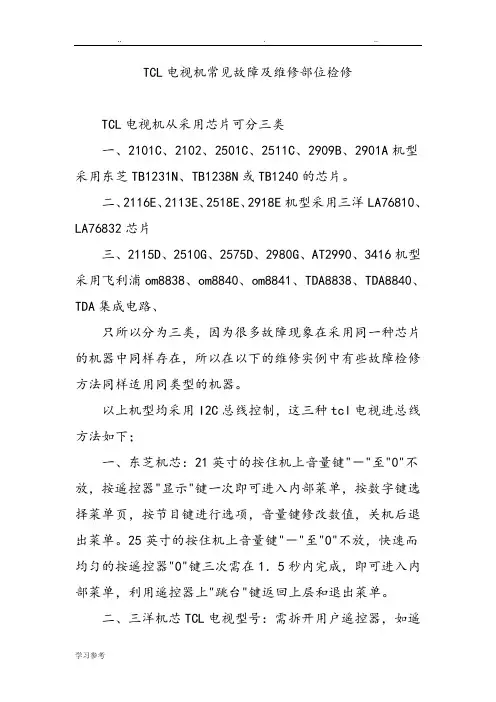

TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。

二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。

TCL液晶电视故障

一、通电开机后，前控板指示灯长闪不灭一般故障都是由于：数字板，模拟板CPU 通讯出现故障故障查找顺序：模拟板与数字板P2 间连线是否连好。

数字板CPU 及其外围元件（U20，U21，U23 或U31，U27，Y2 及阻容）是否焊接良好，无短路，虚焊（常见问题都是由于数字板虚焊引起）U6，U3 的供电是否正常，U6，U3 焊接是否正常，R195，R196，R12，R13，R94，R93 焊接是否正常－－－原因：数字板CPU上电后会初始化9883 及2200，如初始化不过，则不与模拟板通讯。

二、一般通讯正常，屏就会亮（如此时屏仍不亮，应检查数字板上背光控制部分P7 周围电路及pannel数据接口周围电路焊接是否有问题）。

三、画面异常情况及其常见原因（在确认是数字板问题的情况下）TV，AV，S－V，YUV 输入画面有细点干扰，VGA 及DVI 画面则完全正常－－－查RP1~RP10 及与其相连的IC 引脚是否虚焊或短路。

TV，AV，S－V，YUV 输入画面有细点干扰，VGA 及DVI 画面异常（如：偏色，有稳定色点或色块）：查RP16~RP27 及与其相连的IC 引脚是否虚焊或短路。

AV 下运动补偿开画面异常，关画面则正常：查U6 与U7 的焊接是否正常，用于连接二者之间的排阻，电阻是否正常。

DVI 异常，其它信源均正常：查U28 及其外围电阻，电容。

四、TCL-LCD2026故障现象:TV状态下图像、伴音均正常,但在DVI状态下无图像：检修思路:TV状态下图像伴音均正常,而从DVI接口输入信号无图像,说明I2C总线设置或内部转换开关异常。

在开机状态下,按遥控器“节目-”键,再按数字键“9”、“7”、“3”、“5”进入I2C总线工厂菜单,调出“DVI-CON”(数字视频输入接口控制),看其是处于“OFF”状态还是处于“ON”状态。

若为“OFF”状态,将其改为“ON”状态,再从“DVI”接口输入信号,即可恢复正常。

TCL电视机常见故障及其维修部位检修

TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。

二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。

合肥TCL电视维修_合肥电视维修点_修电视上门维修附近

啄木鸟家庭维修为您带来合肥TCL电视维修,合肥电视维修点,修电视上门维修附近。

啄木鸟家庭维修,全国直营连锁22家子公司,覆盖200+个城市,拥有1000+个服务网点,数万名优秀的维修工程师。

啄木鸟家庭维修在家修行业内推行维修一口价,并实行维修后整机保修90天政策。

电视维修就找啄木鸟,一个电话快速上门服务,切实解决用户问题,杜绝“小病大修”,收费透明,让用户明明白白消费。

啄木鸟家庭维修为您整理TCL电视花屏、黑屏、自动关机3大故障维修方法1.TCL液晶电视花屏或屏幕有杂波故障对于电源板引发花屏或屏幕有杂波等故障现象，主要原因是，二次输出滤波电容器漏电、失效，造成主信号处理和控制电路板供电不足，供电电压低、电流小、纹波系数大，主信号处理和控制电路板不能够完全地正常工作，输出的信号不正常，最终造成图像还原不正常，引起花屏的现象。

液晶显示屏上满屏干扰条纹，但开机时间长后会有所改善。

出现这种情况主要是由于电源电路二次输出滤波电容器失效而引起的。

滤波电容器不良会引起供给电压不足，也使主信号处理和控制电路板电压受到影响，最终导致屏幕上出现杂波干扰的现象。

维修花屏或屏幕有杂波故障时，主要对开关电源一次、二次侧的整流滤波电路进行检测。

2.TCL液晶电视黑屏故障电源板引发的黑屏故障较常见，主要是电源板不工作造成的。

发生黑屏故障时，如果指示灯不亮，故障部位主要在AC220V 市电电源输入的抗干扰电路、整流滤波电路、副电源电路中；黑屏时指示灯亮，说明副电源的5V输出电压正常，多为待机控制电路和主电源电路故障；对于黑屏有伴音的故障，多为背光灯逆变器电路发生故障，少数是主板亮度处理电路故障，不在本书的探讨范围。

3.TCL液晶电视自动关机故障开机后自动关机引发的黑屏故障，主要是保护电路启动：一是电源板保护电路启动；二是主板保护电路启动。

对于自动关机故障的检修，先判断保护电路是否启动，方法是测量保护执行电路QS2的b极电压，正常时为ov低电平，如果变为高电平0.7V，则是保护电路启动。

TCL 55C6型液晶电视黑屏故障维修

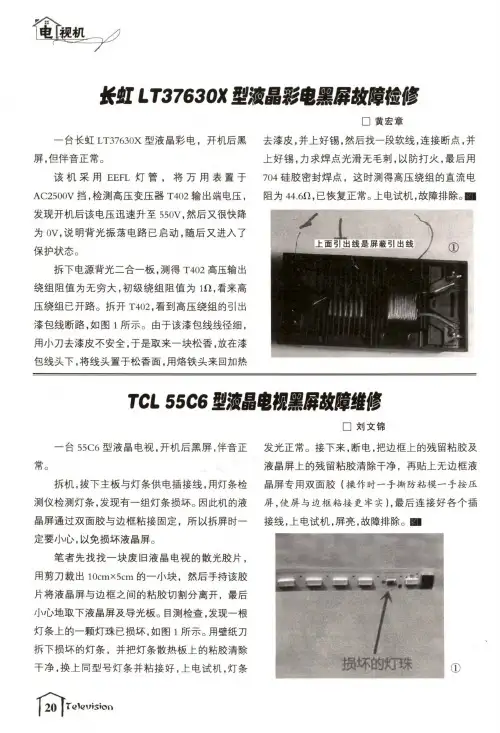

长虹LT37630X型液晶彩电黑屏故障裣修□黄宏章一台长虹LT37630X型液晶彩电，开机后黑屏，但伴音正常。

该机采用EEFL灯管，将万用表置于AC2500V挡，检测高压变压器T402输出端电压，发现开机后该电压迅速升至550V,然后又很快降为0V,说明背光振荡电路已启动，随后又进入了保护状态。

拆下电源背光二合一板，测得T402高压输出绕组阻值为无穷大，初级绕组阻值为in,看来高压绕组已开路。

拆开T402,看到高压绕组的引出漆包线断路，如图1所示。

由于该漆包线线径细, 用小刀去漆皮不安全，于是取来一块松香,放在漆包线头下，将线头置于松香面，用烙铁头来回加热去漆皮，并上好锡，然后找一段软线，连接断点，并上好锡，力求焊点光滑无毛刺，以防打火，最后用 704硅胶密封焊点，这时测得高压绕组的直流电阻为44.611,已恢复正常。

上电试机，故障排除。

■TCL 55C6型液晶电tS黑屏故障维修□刘文锦一台55C6型液晶电视，开机后黑屏,伴音正常。

拆机,拔下主板与灯条供电插接线，用灯条检测仪检测灯条,发现有一组灯条损坏。

因此机的液晶屏通过双面胶与边框粘接固定，所以拆屏时一定要小心，以免损坏液晶屏。

笔者先找找一块废旧液晶电视的散光胶片，用剪刀裁出10cmx5c m的一小块，然后手持该胶片将液晶屏与边框之间的粘胶切割分离开，最后小心地取下液晶屏及导光板。

目测检查，发现一根灯条上的一颗灯珠已损坏，如图1所示。

用壁纸刀拆下损坏的灯条，并把灯条散热板上的粘胶清除干净，换上同型号灯条并粘接好，上电试机，灯条发光正常。

接下来，断电，把边框上的残留粘胶及液晶屏上的残留粘胶清除干净，再贴上无边框液晶屏专用双面胶（操作时一手撕防粘模一手按压屏，使屏与边框粘接更牢实），最后连接好各个插接线，上电试机，屏亮，故障排除。

■■损坏的灯珠1^1re le vision。

TCL液晶电视电源数字板常见故障及维修案例

１１６脚电压异常，正常时是３．３Ｖ，故障时只有２．８Ｖ
ＭＴ８２２３Ｌ
ＭＴ８２２３
１１６脚电压异常，正常时是３．３Ｖ，故障时只有２．８
Ｖ
机型：LCD24R19/MT23L 故障现象：不开机
• 这块板子是乐华机器24R19上面用的，挂上机架试机，发现12伏已经到主板上的，但是没有背光信号和屏开关信号。测试供电电压：５Ｖ， 3.3v, 1.8ｖ都正常，当测到１．１Ｖ时突然开机了，关机再开机又不开机了，测得１．１Ｖ没有电压输出，怀疑ＤＣ－ＤＣ转换的Ｕ３０２（ＭＰ１４８２）性能不良，代换一个试机故障依旧，想想是不是Ｕ３０２外围元件的问题。逐一检查Ｕ３０２的外围元件，发现Ｃ３５０有漏电，从废板上拆了一个更换上试机，一切ＯＫ。
过孔不良
“”
飞线从Ｃ３２４的供电端连到Ｌ３１３
机型：LCD22R19/HY76机芯故障现象：不开机
• 挂上机架通电试机，不开机，测12电压正常， 3.3V，1.8V也正常，测试时钟电压，发现 EEPROM的SCL电压偏低，只有3.7V，正常时应该在4.1V左右。而时钟数据连接高频头， EEPROM，主芯片的。采用断开法逐一断开判断是哪里引起的？当断开高频头的时钟数据线时电压恢复正常。电话得知用户用机顶盒，没有用高频头，将高频头时钟断开，反复试机一切正常。
CN10保护小板坏，引起屏亮
• 这个故障我已经遇到两例了都是高频头坏引起的
24C16的 SCL直流电压不正常
机型：L24F19/MS19LR 故障现象：自动跳菜单
• 此板挂机架试机一切正常，老化半小时出现自动跳菜单，同时会音量自动加。怀疑板子有漏电，清洗机板试机故障依旧，准备测试KEY电压。刚碰到KEY时又正常了，且正常时电压一切正常。又要老化半小时才会出现。每次都这样，怀疑主芯片有热机性能不良，代换一块试机故障还是一样。测试供电也都正常。KEY0，KEY1 电压在3.2V也都正常。这样给维修难度加大了，找一块好的板子对比测试，发现KEY供电的3.3V阻值到U6（ 3.3V三端稳压）有几百欧阻值。正常时应该是0欧。用飞线连接到3,3V试机一切正常，老化不在出现故障。
