悬臂现浇法施工(图解)
挂篮悬臂浇筑法施工技术图文详解
挂篮悬臂浇筑法施工技术图文详解一、挂篮的介绍大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。
所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。
它不需要架设支架和不使用大型吊机。
挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。
（一）挂篮构造挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。
完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。
（二）挂篮施工的主要工作内容用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。
（三）挂篮分类一般桁架式挂篮可分为三角挂篮、菱形挂篮、弓弦式挂篮、平弦无平衡重式挂篮四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。
三角挂篮菱形挂篮弓弦式挂篮（四）三角挂篮的构造三角挂篮由①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。
①主桁架系统：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。
②走行系统：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。
③锚固系统：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。
平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。
④吊挂系统：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。
用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。
⑤工作平台系统：主要由前下横梁、后下横梁、底模花架等组成。
⑥模板系统：由内模、侧模、底模组成。
二、挂篮施工技术主要工艺流程桩连续梁灌篮施工顺序图解（一）0 # 段的浇注0#段位于桥墩上方，灌注0#段相当于给挂篮提供一个安装场地。

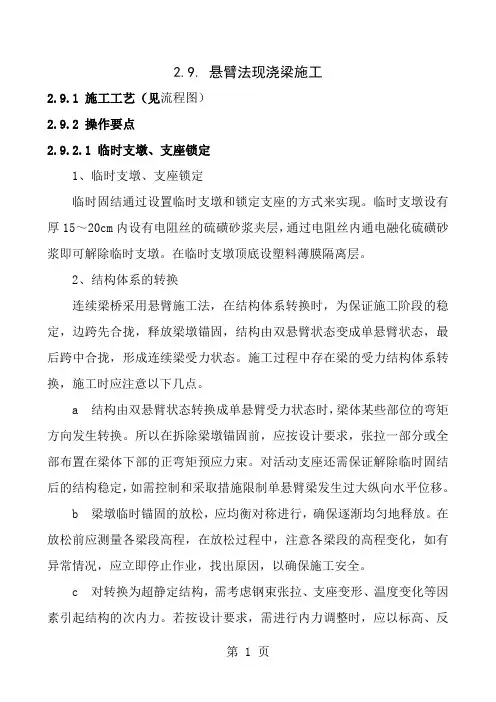

悬臂法现浇梁施工
2.9. 悬臂法现浇梁施工2.9.1 施工工艺（见流程图）2.9.2 操作要点2.9.2.1 临时支墩、支座锁定1、临时支墩、支座锁定临时固结通过设置临时支墩和锁定支座的方式来实现。
临时支墩设有厚15～20cm内设有电阻丝的硫磺砂浆夹层，通过电阻丝内通电融化硫磺砂浆即可解除临时支墩。
在临时支墩顶底设塑料薄膜隔离层。
2、结构体系的转换连续梁桥采用悬臂施工法，在结构体系转换时，为保证施工阶段的稳定，边跨先合拢，释放梁墩锚固，结构由双悬臂状态变成单悬臂状态，最后跨中合拢，形成连续梁受力状态。
施工过程中存在梁的受力结构体系转换，施工时应注意以下几点。
a 结构由双悬臂状态转换成单悬臂受力状态时，梁体某些部位的弯矩方向发生转换。
所以在拆除梁墩锚固前，应按设计要求，张拉一部分或全部布置在梁体下部的正弯矩预应力束。
对活动支座还需保证解除临时固结后的结构稳定，如需控制和采取措施限制单悬臂梁发生过大纵向水平位移。
b 梁墩临时锚固的放松，应均衡对称进行，确保逐渐均匀地释放。
在放松前应测量各梁段高程，在放松过程中，注意各梁段的高程变化，如有异常情况，应立即停止作业，找出原因，以确保施工安全。
c 对转换为超静定结构，需考虑钢束张拉、支座变形、温度变化等因素引起结构的次内力。
若按设计要求，需进行内力调整时，应以标高、反力等多因素控制，相互校核。
如出入较大时，应分析原因。
d 在结构体系转换中，临时固结解除后，将梁落于正式支座上，并按标高调整支座高度及反力。
支座反力的调整，应以标高控制为主，反力作为校核。
2.9.2.2 墩顶现浇段（0#段）施工墩顶现浇梁段（0#段）采用万能杆件拼装落地膺架法施工，并将0#段混凝土分两次水平分层浇筑，第一次浇筑底板及腹板，第二次浇筑顶板及翼缘板。
1、工艺流程见墩顶0#段施工工艺流程图。
2、地基处理连续箱梁0#段支架施工前，首先将桥墩0#段处场地推平、碾压，压实度达到95%以上。
软弱地基采用换填石灰土或砂砾，分层夯实。
一级建造师市政专业桥梁悬臂浇筑法(挂篮施工)技术配图详解
主轨
工作平台
端模 内模 外模 底模
3、挂篮的形式
• 挂篮是悬臂灌筑混凝土施工的主要施工设备，它是 一个能沿轨道走行的活动脚手架。
• 挂篮的结构形式很多，变化发展也很快。 • 按结构形式分挂篮有：型钢式、桁架式、斜拉式等 • 按抗倾覆平衡方式的不同挂篮有：压重式、锚固式
和半压重半锚固式等 • 按其走行方式的不同则又可分为滚动式、滑动式和
2、挂篮安装步骤演示
下拉油缸
推进油缸
主千斤顶
液压油缸 主轨
前后工作车 液压油缸
主轨
主框架 前后工作车 液压油缸
主轨
内模 底框架
横梁 前后框架 主框架 前后工作车 液压油缸
主轨
内模 底框架 横臂 前后框架 主框架 前后工作车 液压油缸 主轨
内模 外模 底模
内模 液压油缸
底框架 横梁
前后工作车 主框架
• 今天主要介绍悬臂浇筑法施工。
悬臂浇筑法施工的特点：
（1）施工期间可不影响桥梁通航；
（2）逐段施工不需要大型起吊设备，仅用几个挂 篮即可完成梁部施工；
（3）每墩有两个工作面平行作业，几个墩可同时 施工，有利于缩短工期；
（4）梁段施工都在挂篮上完成，能保证施工的连 续性和施工质量；
（5）节段施工都是重复作业，所需人员少，能较 快熟练掌握施工技术，提高工效。
合龙段施工
施工前测试合拢段施工时期的最低温度和最高温度，确定合龙时间， 并为合龙口连接提供依据。合龙口每端应压载合拢口砼重的一半，并随砼 的浇筑同时减载，减载量与砼的浇注量相等，可采用水箱加水或砂袋增减。 合拢口砼中加入适量的膨胀剂，浇筑时应认真振捣养生。
合拢口预加压重
合拢口两头均配合拢段砼一半重 量，可采用水箱、砂袋
悬臂现浇施工方法及工艺
悬臂现浇施工方法及工艺本工程现浇连续梁，采用挂篮悬臂现浇法施工。
图2.5.2-9挂篮悬臂现浇梁施工工艺流程图1.4.1.墩梁临时固结措施悬浇连续梁在体系转换之前，必须设置临时支座，可以通过设置锚固钢筋的方式来实现。
连续箱梁体与临时支座相接部位布设纵横Φ12间距100mm钢筋网片。
临时支座顶面各设一薄层隔离层，隔离层采用两层油毛毡制作，以便在合拢后清除临时支座。
1.4.2.墩顶现浇段（0#段）施工0#图2.5.2-10 托架法施工工艺流程图⑴托架安装托架采用2根［25的槽钢加工成三角桁架，墩身每侧设6片，通过预埋钢板同墩身连为一体。
托架各节点均采用焊接联接，以减少托架的非弹性变形。
上铺设型钢立柱和方木。
纵梁托架搭设完毕后采用吊挂水箱法进行等载预压，0号块托架设计见“0号块托架。
⑵预压托架拼装完成后，进行预压试验，消除托架的非弹性变形，减少梁段下沉量，使灌注后的梁段设计标高符合设计要求，同时通过预压测试确定托架的弹性变形量，为调整梁体线形提供依据。
⑶模板安装梁底模板：两端悬臂部分采用大块钢模板(挂篮底模)，两悬臂端梁底纵坡的调整，利用调模装置调整坡度，从而使底模达到坡度要求。
外侧模：采用大块钢模板，在梁变宽部分利用调模装置调整立模宽度，当内外侧模板拼装后用Φ18对拉螺杆对拉，拉杆间距按水平0.5米，竖向1.0米布置。
顶板底模与外侧模连接处镶橡胶条塞紧，以防漏浆。
隔墙模板及腹板内模板：均采用定型组合钢模板现场拼装，内模板的紧固主要用对拉螺杆，并用脚手架连接。
倒角模板采用木模。
进人洞模板及支架：隔墙人洞采用木模板、木支架，顶板临时人洞模板采用钢板焊接，支撑用Φ12钢筋与梁顶板钢筋网片焊接。
端模：端模用自行加工的钢模板，与内外模及其骨架连接牢固，中间留进人洞方便捣固人员出入，待混凝土浇筑到位后再行补加。
⑷顶板和腹板预留施工窗口因模板安装后，0号段中部形成全封闭状态，人员和混凝土无法进入，使施工不能很好进行。
悬臂施工法详解123页(悬臂灌注法 悬臂拼装法)_ppt
悬臂施工～预应力束示例
悬臂梁浇筑施工的周期为6～10d。周期 长短依据混凝土的数量和结构的复杂程度 而不同。节段长度一般为2～8m。为了加 快施工进度同时又保证施工质量，在悬浇 施工中应尽量使用早强混凝土。
4、结构体系转换 注意： ★结构由双悬臂状态转换成单悬臂受力状态 时，梁体某些部位的弯矩方向发生转换。 ★梁端临时锚固的放松，应均衡对称进行， 确保逐渐均匀地释放。 ★对转换为超静定结构，需考虑钢束张拉、 支座变形、温度变化等因素引起结构的次内力。 ★结构体系转换中，临时固结解除后，将梁 落于正式支座上，并将按标高调整支座高度。
0号块简易流程图 0号块支架 就地浇筑0号块圬工 安装挂篮 进行梁段悬臂浇筑
挂篮施工
0
0
在墩顶托架上灌注0号梁段
1
1
0
1
在0号块上拼组挂篮，灌注1号梁段
悬臂对称灌注各个梁段
合龙段施工
悬臂法施工步骤
图 2-16
悬 臂 施 工 法 模 板 应 用 之 情 形
A、0＃块浇筑
• 0号段位于桥墩上方，灌注0号段相当于给 挂篮提供一个安装场地。 • 0号段一般需在桥墩两侧设托架或支架现 浇。 • 立0号段底模时，同时安装支座及防倾覆 锚固装置。
挂篮的分类点点按挂篮使按挂篮使用材料分用材料分一次性投资少重量大体积大一次性投资少重量大体积大由型钢特制由型钢特制一次性投资大布置合理一次性投资大布置合理按主承重按主承重结构分结构分钢板梁钢板梁空间小空间小型钢加拉索型钢加拉索重量较轻重量较轻桁架桁架可用通用杆件可用通用杆件按受力原按受力原垂直吊杆垂直吊杆吊杆吊住模板传力到桁架上吊杆吊住模板传力到桁架上斜拉杆斜拉杆混凝土通过底模传离到斜拉带斜拉带固定于主混凝土通过底模传离到斜拉带斜拉带固定于主梁上梁上刚性模板刚性模板模板除了承受混凝土压力外还能在顺桥向承力模板除了承受混凝土压力外还能在顺桥向承力这样可用预应力直接拉住模板这样可用预应力直接拉住模板按抗倾覆按抗倾覆方式分方式分尾部压重尾部压重全锚固式全锚固式尾部锚固在桥面上尾部锚固在桥面上半压半锚固式半压半锚固式滚动式滚动式挂篮由小车牵引沿轨道走行挂篮由小车牵引沿轨道走行滑动式滑动式在滑板上滑行在滑板上滑行a桁式挂篮结构b三角形挂篮结构c挂蓝的两种施工状态桁式挂篮结构简图平行桁架式挂篮平弦无平衡重挂篮请写出桁式挂篮的特点
悬臂现浇法施工(图解)
经济效益分析
降低成本
悬臂现浇法可减少预制构件的使用，降低材料和运输成本。 同时，分段浇筑可提高施工效率，缩短工期，降低人工成 本。
提高质量
通过现场浇筑，可对混凝土质量进行实时监控，提高工程 质量。同时，减少预制构件拼装误差，提高结构整体性。
适应性强
悬臂现浇法适用于各种结构形式和规模，具有较强的适应 性。可根据工程需要进行调整，满足不同施工需求。
控制施工噪音
合理安排施工时间，尽量减少夜间施 工，采用低噪音设备，对高噪音设备 进行隔音处理。
控制施工扬尘
采取洒水、覆盖等措施，控制施工过 程中的扬尘污染。
减少施工废弃物
合理分类、回收和处理施工废弃物， 减少对环境的污染。
保护生态环境
尽量避免在生态环境敏感区域进行施 工，如需施工应采取相应的保护措施， 减少对生态环境的破坏。
混凝土浇筑
利用挂篮作为浇筑平台， 进行混凝土的分层浇筑，
并确保浇筑密实。
混凝土养护
在浇筑完成后，对混凝 土进行养护，确保其强
度和稳定性。
预应力张拉与压浆
预应力钢绞线安装
按照设计要求，将预应力钢绞线安装在指定位置。
预应力张拉
在混凝土达到一定强度后，进行预应力钢绞线的 张拉，确保桥梁结构的稳定性。
压浆封锚
03 施工方法详解
桥墩施工
桥墩基础施工
根据设计图纸，进行桥墩基础的 土方开挖、桩基施工等，确保基
础稳定。
桥墩浇筑
按照设计要求，进行桥墩的混凝 土浇筑，确保混凝土强度和稳定
性。
桥墩模板拆除
在混凝土达到一定强度后，进行 模板拆除，并对桥墩进行养护。
挂篮设计与安装
挂篮设计
根据桥梁跨度、荷载等参数，进行挂 篮的结构设计，确保挂篮的承载能力 和稳定性。
悬臂现浇法施工(图解) ppt课件
行详细的结构计算，一般使用结构
计算软件整体建模计算。
ppt课件
7
（1）挂篮结构类型及构造
类型及 构造
功能
移动脚手架，挂在建成的梁段 上；完成下个节段的作业。
结构形式 型钢式、桁架式 、斜拉
式 、弓弦式 、滑动斜拉 式 、菱形等。
平衡方式 压重式、 锚固式和半压
重、半锚固式。
行走方式 滚动式、 滑动式和组合式。
ppt课件
缺点是挂篮自重 大，工作系数 （挂篮自重/梁 体分段最大重量） 较大，一般在 1.0以上，对梁 体在施工阶段的 荷载承受能力要 求较高；挂篮本 身承受荷载能力 有限，施工节段 不能太重；悬灌 时挠度变形也比 较大，近年已很 少见应用。
10
b
1）挂篮主桁结构类型
（ ） 平 行 无 平 衡 重 挂 篮
自重大，弹性变 跨径100m内的
形大
梁体
主桁长度大，弹 跨径100m内的
性变形大
梁体
主桁加工精度高，可用于跨径
通用性差
200m以上的梁
杆件多，制作安 可用于跨径
装麻烦
200m以上的梁
加工精度高，通 可用于跨径
用性差
200m以上的梁
桁架结构复杂
普遍用于三角 挂篮底篮
自重大，刚度小 很少采用
结构复杂，加工 常用于平行挂
ppt课件
21
9.3 挂篮悬臂施工方法
1 O#段施工 2 挂篮安装 3 悬臂段施工 4 合龙段施工 5 悬臂施工优缺点
ppt课件
22
（1） 0＃块浇筑
• 什么是0#块？0#号块的位置在哪里？
• 0 ＃ 段位于桥墩上方，灌注0 ＃段相当于给挂篮提供一 个安装场地。
挂篮悬臂浇筑法施工技术图文详解
挂篮悬臂浇筑法施工技术图文详解挂篮悬臂浇筑法施工技术图文详解一、挂篮的介绍大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。
所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。
它不需要架设支架和不使用大型吊机。
挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。
（一）挂篮构造挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。
完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。
（二）挂篮施工的主要工作内容用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。
（三）挂篮分类一般桁架式挂篮可分为三角挂篮、菱形挂篮、弓弦式挂篮、平弦无平衡重式挂篮四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。
三角挂篮菱形挂篮弓弦式挂篮（四）三角挂篮的构造三角挂篮由①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。
①主桁架系统：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。
②走行系统：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。
③锚固系统：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。
平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。
④吊挂系统：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。
用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。
⑤工作平台系统：主要由前下横梁、后下横梁、底模花架等组成。
⑥模板系统：由内模、侧模、底模组成。
二、挂篮施工技术主要工艺流程桩连续梁灌篮施工顺序图解（一）0 # 段的浇注0#段位于桥墩上方，灌注0#段相当于给挂篮提供一个安装场地。
悬臂现浇法施工课件
THANKS
感谢观看
预应力张拉设备及技术
设备选择
根据桥梁的设计要求，选择合适的预应力张拉设备，包括千 斤顶、锚具等。
张拉技术
根据桥梁的设计要求，进行预应力张拉，确保桥梁的受力状 态符合设计要求，提高桥梁的承载能力和稳定性。
04
安全与质量控制
安全措施
制定安全规章制度
制定和执行针对悬臂现浇法施 工的安全规章制度，确保施工
工程实例二：某高速公路施工
总结词
高效率、高质量、高耐久性
详细描述
该高速公路采用了悬臂现浇法进行施工，通过选用高质量的材料和严格控制施工过程，实现了高效率、 高质量和高耐久性的施工效果。同时，通过采用先进的养护技术，保证了高速公路的长期使用性能。
工程实例三：某地铁隧道施工
总结词
复杂环境、高精度、高安全性
悬臂现浇法施工课件
目 录
• 悬臂现浇法概述 • 施工工艺与流程 • 关键技术与设备 • 安全与质量控制 • 工程实例与效果展示
contents
01
悬臂现浇法概述
定义与特点
定义：悬臂现浇法是 一种在桥梁或大型构 筑物建设中常用的施 工方法，它通过在桥 墩两侧设置对称的挂 篮，进行模板安装、 钢筋绑扎、混凝土浇 筑等作业，最终完成 桥跨结构的施工。
拆除侧模
在混凝土表面和侧模之间留有一定的拆模间隙后，拆除侧模。
拆除底模
在混凝土完全硬化后，拆除底模。
03
关键技术与设备
模板设计及加工技术
模板设计
根据桥梁的结构形式和施工方案， 进行模板设计，确保模板的强度、 刚度和稳定性。
模板加工
根据模板设计图纸，进行精细加 工，确保模板的尺寸和精度符合 要求。
[PPT]悬臂浇筑梁施工技术(挂篮 连续梁)_ppt概述
![[PPT]悬臂浇筑梁施工技术(挂篮 连续梁)_ppt概述](https://img.taocdn.com/s3/m/8affb751f242336c1eb95eff.png)
82
第二章 连续梁悬臂施工
循环施工注意事项 施工挂篮行走时其抗倾覆稳定系数不小于2。 挂篮总重的变化不应超过设计重量的10%。 施工单位应成立专业的线型控制技术小组，确保连续梁的线型符合设计 要求。 悬臂梁段张拉压浆完毕后方可进行挂篮移动。 循环施工浇筑砼前，应对挂篮锚固、水平限位、吊杆和吊带锚固情况进 行检查。 挂篮施工中重点检查部位：①滑道系统检查;②后锚固系统检查；③主桁 节点检查；④吊挂系统检查；⑤模板系统检查；⑥不平衡力矩控制。 铺设无渣轨道时梁体的实测线形与设计线形的偏差，上拱不大于 10毫米， 下拱不大于20毫米。
2
悬浇梁施工技术
基本知识及典型案例 监控量测及跨线施工技术
悬浇梁施工技术
基本知识及典型案例
第一讲 悬臂施工
悬臂施工法也称为分段施工法。悬臂施工法是从桥墩 开始，对称地、不断悬出接长梁体的施工方法。 —— 范立础 《预应力混凝土连续梁桥》
特点是：将梁部结构分为若干阶段，由墩顶向两侧逐 段拼装或灌筑，最后合龙整孔桥跨结构。
平行桁架式挂篮
平弦无平衡重挂篮
四、悬灌挂篮
4.1 挂篮形式
三角形挂篮
较早出现的挂篮，至
今仍然大量使用。
南防铁路茅岭江大桥（斜拉式）
4.1 挂篮形式
弓弦式挂篮
受力经典
市场不佳
钱江二桥(弓弦式）
钱江二桥
四、悬灌挂篮
4.1 挂篮形式
菱形挂篮——经典挂篮形式
470
500
主构架
100
千斤顶 前上横梁
原材三证审核签认
钢筋、钢绞线、波纹管出厂合格证，质量证明书及检测和试验报
告的审核，见证取样送检试验。 碎石，中砂，水泥，外加剂，胶结材料，见证取样。 碗口脚手架，竹胶板和木材，提供的资料进行审核。 千斤顶，油表，配套校正检验，预应力锚具进场时应进行外观检 查，硬度检查，锚固能力试验。
桥梁悬臂浇筑施工全解PPT课件
4.1 挂篮形式
四、悬灌挂篮
万能杆件第桁28架页/共式3挂8页篮
4.1 挂篮形式
三角形挂篮 较早出现的挂篮，至今 仍然大量使用。
四、悬灌挂篮
第29页/共38页
4.1 挂篮形式
弓弦式挂篮 受力经典 市场不佳
四、悬灌挂篮
第30页/共38页
4.1 挂篮形式
斜拉式挂篮
四、悬灌挂篮
第31页/共38页
第2页/共38页
一、悬臂施工法的概念及特点
悬臂施工法一般分为悬臂浇筑法和悬臂拼装法 。 悬臂施工法是在桥墩两侧对称逐段就地（原位）浇筑混凝土， 待混凝土强度达到一定强度后，张拉预应力筋，移动机具、模板继续 施工，使悬臂不断接长，直至合龙（拢）。 悬臂拼装法则是将梁体按节段预制，从桥墩两侧依次对称安装 节段块件，张拉预应力筋，使悬臂不断接长，直至合龙（拢）。 今天主要介绍悬臂浇筑法施工。
三、施工技术要点
第14页/共38页
3 .1 挂篮悬臂灌注
7）孔道压浆 注意预留排气孔 按设计要求及时压浆 采用真空压浆新技术提高压浆质量
三、施工技术要点
第15页/共38页
三、施工技术要点
3 .1 挂篮悬臂灌注
8）挂篮主构架卸载（或者脱底模），准备前行进入下一循环
第16页/共38页
三、施工技术要点
第3页/共38页
一、悬臂施工法的概念及特点
悬臂灌筑法又称无支架平衡伸臂法或挂（吊）篮法。它是以已 经完成的墩顶节段（0号块）为起点，通过挂篮的前移对称地向两侧 跨中逐段灌筑混凝土，并施加预应力悬出循环作业方法。悬臂灌筑法 每节段长一般为2m～5m（在斜拉桥施工中现已达到8m～10m）。
串糖葫芦 施工控制
第24讲悬臂现浇法施工
悬臂现浇法
24.5 合龙段施工
悬臂现浇法
24.5 合龙段施工
悬臂现浇法
24.5 合龙段施工
悬臂现浇法
24.5 合龙段施工
• 0号段一般需在桥墩两侧设托架或支架现 浇。
• 立0号段底模时，同时安装支座及防倾覆 锚固装置。
悬臂现浇法
24.3 0＃块浇筑
临时锚固
悬臂现浇法
24.3 0＃块浇筑
悬臂现浇法
24.3 0＃块浇筑
混 凝 土 浇 筑
悬臂现浇法
24.3 0＃块浇筑
悬臂现浇法
24.3 0＃块浇筑
悬臂现浇法
24.3 0＃块浇筑
悬臂现浇法
主要流程
24.1 施工概述
悬臂现浇法
（1） 类型及 构造
24.2 挂篮的构造及设计
24.2 挂篮的构造及设计
功能
移动脚手架，挂在建成的梁段 上；完成下个节段的作业。
结构形式 型钢式、桁架式 、斜拉 式 、弓弦式 、滑动斜拉 式 、菱形等。
平衡方式 压重式、 锚固式和半压 重、半锚固式。
悬臂现浇法
24.3 0＃块浇筑
临时锚固
悬臂现浇法
24.4 挂篮混凝土浇筑
24.4 挂篮混凝土浇筑
(1) 挂篮加载试验
• 在0号块上安装完成挂篮以后，应首先进行 挂篮加载试验，以获取加载与挂篮变形的关 系曲线
• 加载时应注意分级加载，且分级应均匀
• 加载方法：试验台加压和水箱加压法
悬臂现浇法
(2) 混凝土灌注施工要点
内外刚性支撑锁定措施
外(或内)刚性支撑和张 拉临时束共同锁定
仅设刚性外（或内）刚性支 撑锁定
悬臂现浇法
24.5 合龙段施工
悬臂法现浇梁施工
2.9. 悬臂法现浇梁施工2.9.1 施工工艺（见流程图）梁梁梁梁梁梁梁梁梁梁梁2.9.2 操作要点2.9.2.1 临时支墩、支座锁定1、临时支墩、支座锁定临时固结通过设置临时支墩和锁定支座的方式来实现。
临时支墩设有厚15～20cm 内设有电阻丝的硫磺砂浆夹层，通过电阻丝内通电融化硫磺砂浆即可解除临时支墩。
在临时支墩顶底设塑料薄膜隔离层。
2、结构体系的转换连续梁桥采用悬臂施工法，在结构体系转换时，为保证施工阶段的稳定，边跨先合拢，释放梁墩锚固，结构由双悬臂状态变成单悬臂状态，最后跨中合拢，形成连续梁受力状态。
施工过程中存在梁的受力结构体系转换，施工时应注意以下几点。
a 结构由双悬臂状态转换成单悬臂受力状态时，梁体某些部位的弯矩方向发生转换。
所以在拆除梁墩锚固前，应按设计要求，张拉一部分或全部布置在梁体下部的正弯矩预应力束。
对活动支座还需保证解除临时固结后的结构稳定，如需控制和采取措施限制单悬臂梁发生过大纵向水平位移。
b 梁墩临时锚固的放松，应均衡对称进行，确保逐渐均匀地释放。
在放松前应测量各梁段高程，在放松过程中，注意各梁段的高程变化，如有异常情况，应立即停止作业，找出原因，以确保施工安全。
c 对转换为超静定结构，需考虑钢束张拉、支座变形、温度变化等因素引起结构的次内力。
若按设计要求，需进行内力调整时，应以标高、反力等多因素控制，相互校核。
如出入较大时，应分析原因。
d 在结构体系转换中，临时固结解除后，将梁落于正式支座上，并按标高调整支座高度及反力。
支座反力的调整，应以标高控制为主，反力作为校核。
2.9.2.2 墩顶现浇段（0#段）施工墩顶现浇梁段（0#段）采用万能杆件拼装落地膺架法施工，并将0#段混凝土分两次水平分层浇筑，第一次浇筑底板及腹板，第二次浇筑顶板及翼缘板。
1、工艺流程见墩顶0#段施工工艺流程图。
2、地基处理连续箱梁0#段支架施工前，首先将桥墩0#段处场地推平、碾压，压实度达到95%以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
底 篮
大型钢
全桁架
结构简单 刚度大，自重整理最pp轻t
缺点
适用范围
自重大，弹性变 跨径100m内
形大
的梁体
主桁长度大，弹 跨径100m内
性变形大
的梁体
主通桁用加性工差精度高，可2梁0用0m于以跨上径的
杆件多，制作安 装麻烦
可用于跨径 200m以上的 梁
加工精度高，通 用性差
可用于跨径 200m以上的 梁
整理ppt
12
1）挂篮主桁结构类型
（
c
）
三
角
三角桁架挂篮优点是：
桁
结构轻巧简单、受力
架
明确、安装方便。
挂
缺点是：主桁加工精
篮
度要求高，挂篮根据
本工程特点计算设计，
各构件需要使用型钢
整理ppt
专门加工，通用性差3
1）挂篮主桁结构类型
（
d
）
弓
弦
式
挂
弓弦式挂篮由平行桁架式挂篮
篮
演变而来，除具有桁高随弯矩
整理ppt
5
• 悬臂浇筑的施工顺序？
• 用挂篮悬臂施工的主要工作内容包括：在墩顶 浇筑起步梁段(0#块);在起步梁段上拼装悬灌挂 篮并依次分段悬浇梁段；边跨及中跨合龙。
整理ppt
6
9.2 挂篮的构造及设计
挂篮是一套受力复杂的结构体系，
从挂篮安装、预压、混凝土浇筑到
前移挂篮，过程复杂，要经过多次
体系转换，因此要对各工况进行详
18
3）挂篮及底篮（吊篮）结构类型对比
项目
优点
平行桁架式 平行无配重式
结构简单，一次性 投入少，施工方便 结构简单，一次性 投入少，施工方便
三角桁架 主 桁
弓弦式桁架
菱形挂篮
受力明确，结构轻 巧，施工方便 受力合理，可消除 非天性变形 自重轻，加工、安 装、施工方便，刚 度大变形小，操作 空间大
桁架与H型钢结合 刚度大、自重轻
组成
承重梁、悬吊模板 、锚固装 置 、走行系统 、工作平台。
整理ppt
8
1）挂篮主桁结构类型
（a）平行桁架式挂篮
平行桁架式挂篮的尾部一般设有一平衡重（可用混凝土块制
作），其作用是防止挂篮在行走时因前重后轻，失稳导致倾
覆。
整理ppt
9
a
1）挂篮主桁结构类型
（
） 平 行 桁 架 式 挂 篮
平行桁架式挂篮的优点是结构简单， 可以充分利用常备式万能杆件、军用 梁或贝雷梁制作挂篮的受力主桁架， 可减少一次性投入。
在梁面以上，因此施工操作空间大。
主桁加工精度要求高，挂篮根据本
工程特点计算设计，各构件需要使
用型钢专门加工，通用性差。
整理ppt
15
2）挂篮底篮（吊篮）结构类型
（
桁架自重轻，
a
）
承载能力大，
桁
因此将吊挂
架
横梁设计为
与
桁架，在桁
架上再设置
H
型
H型钢纵梁，
钢
用于传递模
组 合
H型钢纵梁
板及砼施工
桁架吊挂横梁 荷载。特点 是刚度大、
挂系统和后锚固系统组成。
整理ppt
11
1）挂篮主桁结构类型
（
b
）
平
行
无
平
衡
重
挂
篮 平行无平衡重挂篮优点是：桁架材料均采用工地常备杆
件（贝雷梁、军用梁等），设备利用率高，节约成本，
提高经济效益；结构刚度大，移动灵活，抗风能力强，
特别是侧向抗风能力强，结构简便，受力明确。
缺点是：主桁结构长，自重大，施工节段不能太长。
21
9.3 挂篮悬臂施工方法
1 O#段施工 2 挂篮安装 3 悬臂段施工 4 合龙段施工 5 悬臂施工优缺点
整理ppt
22
（1） 0＃块浇筑
• 什么是0#块？0#号块的位置在哪里？
• 0 ＃ 段位于桥墩上方，灌注0 ＃段相当于给挂篮提供一 个安装场地。
整理ppt
23
（1） 0＃块施工
• 0 ＃段一般需在桥墩两侧设托架或支架现浇。 • 立0 ＃段底模时，同时安装支座及防倾覆锚固装置。
细的结构计算，一般使用结构计算
软件整体建模计算。
整理ppt
7
（1）挂篮结构类型及构造
类型及 构造
功能
移动脚手架，挂在建成的梁段 上；完成下个节段的作业。
结构形式 型钢式、桁架式 、斜拉
式 、弓弦式 、滑动斜拉 式 、菱形等。
平衡方式 压重式、 锚固式和半压
重、半锚固式。
行走方式 滚动式、 滑动式和组合式。
自重轻，但
桁架结构复
杂。
整理ppt
16
2）挂篮底篮（吊篮）结构类型
大型钢底篮 （b）、大型钢底篮
大型钢底篮
大型钢结构简单，加工安装方便，但自重大、刚度较小，因 此施工过程中变形较大。
整理ppt
17
c
2）挂篮底篮（吊篮）结构类型
（ ） 全 桁 架 底 篮
全桁架底篮
整理ppt
底篮纵横梁 均采用桁架 结构，结构 自重轻、刚 度大，施工 过程变形小； 但桁架结构 复杂，加工 精度要求高， 因此增加了 加工和拼装 难度。
桁架结构复杂
普遍用于三角 挂篮底篮
自重大，刚度小 很少采用
结构复杂，加工 常用于平行挂19
安装麻烦
篮底篮
(2) 挂篮设计
原则: 外形简单、受力明确、重量轻、变形小、稳 定性好、装拆方便、移动灵活。
两 种 状 态
整理ppt
20
(2) 挂篮设计计算
MIDAS菱形挂篮模型 整理ppt
一般采用结构设 计软件 （MIDAS或桥 梁博士等）进行 整体建模计算， 一般需验算其强 度、刚度、稳定 性、抗倾覆能力 等。
整理ppt
缺点是挂篮自重 大，工作系数 （挂篮自重/梁 体分段最大重量） 较大，一般在 1.0以上，对梁 体在施工阶段的 荷载承受能力要 求较高；挂篮本 身承受荷载能力 有限，施工节段 不能太重；悬灌 时挠度变形也比 较大，近年已很 少见应用。
10
b
1）挂篮主桁结构类型
（
） 平 行 无 平 衡 重 挂 篮平行无平衡重挂篮取消了配重，因此减小了结构自重，由前吊
大小变化、受力合理的特点外，
安装时还可在结构内部预施应
力以消除非弹性变形，故也可
取消平衡重，所以一般重量较
轻。
缺点是杆件数量多、制作安装
都较麻烦，且易丢失。
整理ppt
14
e
1）挂篮主桁结构类型
（
） 菱 形 挂 篮
菱形挂篮自重轻，结构简单、受力
明确，加工、运输、拼装、移动和
拆除省力，节约资金；所有吊点均
第9讲 悬臂现浇法施工技术
9.1 施工概述 9.2 挂篮的构造及设计 9.3 悬臂施工方法 9.4 工程实例 9.5 工程事故
1
整理
9.1 施工概述
点击播放 悬臂现浇施工动画
整理ppt
2
内昆铁路花土坡大桥
整理ppt
3
大连立交桥
整理ppt
4
• 什么是挂篮？
• 挂篮是一个能沿梁顶滑动或滚动的承重构架，其锚固 悬挂在已施工梁段上，在挂篮上可进行下一梁段的模 板、钢筋、预应力管道的安设，混凝土灌注和预应力 张拉，灌浆等作业。完成一个阶段的循环后，挂篮即 可前移并固定，进行下一阶段的悬灌，如此循环直至 悬臂灌注完成。
