基于PLC系统的污水处理控制系统毕业设计论文

理工类大学本科毕业设计论文

基于PLC的工业污水处理控制系统的设计

姓名：

基于PLC的工业污水处理控制系统的设计

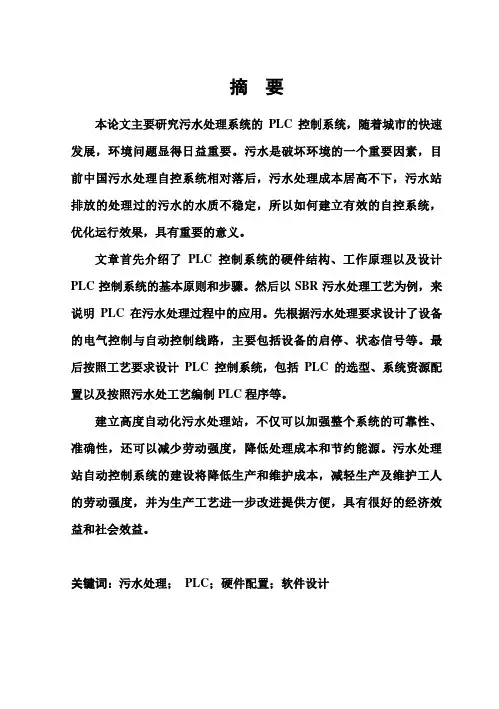

摘要

目前，我国大多数污水处理控制系统自动化水平不高、安全性低、管理不当，效率普遍低于世界标准。污水处理系统中的曝气过程控制、数据通讯和监控管理是急需解决的主要问题。中国污水处理自控系统相对落后，污水处理成本居高不下，污水厂排放的处理过的污水的水质不稳定，所以如何建立有效的自控系统，优化运行效果，减少运行费用，具有重要意义。

本文介绍了工厂污水处理的基本工艺和流程，并通过研究设计一套基于PLC 控制的污水处理系统。文章首先介绍了基于PLC污水处理控制系统的工艺及相关流程，控制系统硬件结构及设计、工作原理以及设计PLC控制系统的基本原则和步骤，来说明PLC在污水处理过程中的应用。先根据污水处理要求设计了设备的电器控制与自动控制线路，主要包括设备的启停、状态信号故障信号、和信号采集等，最后按照工艺要求设计PLC控制系统，其中包括PLC的选型、系统资源配置以及按照污水处理工艺编制PLC程序。

关键词：污水处理，PLC，工艺流程

目录

1 绪论 (1)

1.1工业污水处理的国内外现状 (1)

1.2课题的背景 (2)

1.3研究目的和意义 (3)

1.4课题主要设计的内容 (3)

2 工业污水处理控制系统总体介绍 (4)

2.1工业污水处理基本概念 (4)

2.2 常用的工业污水处理工艺 (4)

2.3工业污水处理系统控制形式 (7)

2.4 工业污水处理系统的功能要求 (8)

3 硬件系统配置 (10)

3.1主要组成部分 (10)

3.2电气控制系统................................ 错误！未定义书签。

3.3工业污水处理系统的工作原理 ........................................ 错误！未定义书签。

3.4 PLC选型 (14)

3.5 PLC的I/O资源配置 (14)

3.6其他资源配置 (17)

4 软件系统设计 (23)

4.1总体流程设计 (23)

4.2曝气过程控制的任务 (31)

4.3氯气投加环节 (32)

4.4絮凝剂投加环 (33)

4.5 PID控制 (33)

4.6 PLC和变频器通讯 (34)

5 调试和运行结果 (35)

5.1硬件系统的调试 (35)

5.2软件系统的调试 (35)

5.3运行结果 (36)

结论 (37)

参考文献 (37)

致谢 (38)

1 绪论

水与人的生活息息相关，特别在现代社会生活及生产中人们对水的需求量与日俱增。然而，水资源是有限的。据报道我国人均拥有淡水量为2400吨，为世界平均值的1/4，在全球149个国家（参与统计国家中），我国人均淡水资源位居110位，属于淡水资源贫乏的国家。而且我国水资源时空分布极不均衡，全国500多个城市缺水，其中多个严重缺水，北方地区缺水现象尤其严重，人均拥有淡水量仅有240吨。令人担忧的是淡水总量日益减少，用水成本不断升高，淡水的浪费非常严重。我国北方地区水资源的超采，己形成漏斗地势、水位下降、湖泊干涸、河水断流、生态恶化。淡水资源的短缺己经成为我国急需解决的问题。

我国淡水资源不断减少，而且污染现象较为严重。随着社会的发展，水资源已经成为影响工业发展的重要因素，现代工业中生产工艺和设备对水质要求越来越高。但是我国工业用水耗费高，重复利用水少，中水使用率不高，有关资料显示，我国的工业用水重复利用率平均为40%~50%。目前全国城市污废水的处理率（达排放标准的）仅有10%左右，其余的污废水都直接排入河川、湖泊、海洋。耗水量高、重复利用率低、污染严重是我国工业系统水资源利用的突出问题。严重的环境污染使有限的水资源日益减少、水质日益恶化，无疑是“雪上加霜”。据统计，由于水质污染，我国已有大约3亿人的饮水发生不安全现象，其中1.9亿人的饮水是超标水。气象学家预测，2100年全球变暖加剧，地表将有1/3的面积变为沙漠，那时，干旱将威胁全球一半的大陆人类的生存。这些现象都是水污染产生的严重后果，因此工业污水处理项目的实施已经刻不容缓。众多迹象表面，水资源的短缺无疑将成为制约经济持续协调发展的瓶颈，因此世界各国越来越重视水处理和水的再利用，通过各种技术进一步提高供水质量，提高经济效益。并且工业污水处理过程中，经过厌氧和好氧处理，污水中的热量、沼气等再生能源可以为工业生产提供二次能源，真正实现变废为宝、循环经济的目的。随着环境保护的呼声越来越高，工业污水处理已经体现出其必要性和紧迫性，对于各种污水进行处理后排放成为各企业基本的要求。在工厂的工业污水处理过程中，污水来源的不稳定以及工厂中各种污水的成分的复杂性，对工业污水处理的工艺和控制方式提出了非常高的要求。

1.1工业污水处理的国内外现状

我国工业污水处理技术从“七五”国家科技攻关开始逐步进行研究。“七五”和“八五”攻关项目在氧化塘、土地处理和复合生态系统等自然处理技术方面的

研究较多，以这些成果为设计依据，建立了一些氧化塘、土地处理等污水示范工程。在人工处理技术方面，“八五”对高负荷活性污泥、高负荷生物膜、一体化氧化沟技术进行了深入研究。研究成果己被应用于大批工业污水处理厂。污水厂污泥处置问题在“九五”科技攻关中受到重视，并配套开发成套的污泥处理。经过“七五”、“八五”和“九五”期间的努力，我国在工业污水处理技术方面取得了较大的成就。目前在水污染治理技术上，我国已能提供下列工艺技术传统活性污泥法技术、各种新型活性污泥工艺如：SBR法和氧化沟技术等、酸化水解好氧技术和多种类型的稳定塘技术等，这些污水治理技术已经在水体污染、改善水体环境方面发挥了突出的作用，标志着我国工业污水处理事业发展到了一个崭新的阶段。现阶段，我国工业污水处理的工作重点已经从工艺技术的研究转移到具体项目的实施。

国际上，大规模的水污染治理是在第二次世界大战后，随着50年代经济的蓬勃发展带来的60年代日益严重性的环境污染而展开的。工业污水处理设施中，城市排水管线和工业污水处理厂的兴建和运行在水污染控制中发挥着骨干作用。至70年代末，美国投入了数千亿美元兴建了18000余座城市工业污水处理厂，英国、法国、德国更耗费了巨额资金兴建了7000至8000座城市工业污水处理厂。这些工业污水处理厂的投入对国家的水体污染改善起了关键的作用，也为人类治理水污染积累了丰富的经验。现在，这些国家的工业污水处理水平又有了进一步提高，兴建了一批具有脱氮除磷功效的设施，对水体质量改善和水环境保护起了重大的作用。

1.2课题的背景

未来10年，中国工业污水处理项目工程建设投资将超过2500亿元，其中工业污水处理设备投入约300亿元。采用先进、实用的技术改造传统工艺，在环保工程中广泛采用先进的自动控制技术，是推动环保产业升级，实现环保发展战略的重要环节。在这种形势下工业污水处理自动化控制系统无疑是一个具有巨大的社会效益、环境效益及经济效益的研究课题。

对于环境保护问题，国务院明确规定所有工业污染源都必须达到排放标。其中处理过的污水还可以循环再利用，由于我国是一个水资源匮乏的国家，而且时空分布上极不均匀，许多地区和城市严重缺水。所以水资源也是一种保护。因此，从环保、注水等多方面的因素考虑，对于工业污水处理非常有必要。因此，有效的结合目前最新的工艺状况、计量自控检测仪表使用、PLC 控制系统技术，将为当前工业污水处理控制系统提供有效的自控方法。
