课程设计课程名称模拟电子技术题目名称功率放大器专业班级12网络工程本2学生姓名郭能学号***********指导教师孙艳孙长伟二○一三年十二月二十三日目录引言 (2)一、设计任务与要求 (2)1.1 设计任务 (2)1.2 设计要求 (2)二、方案设计 (3)三、总原理图及元器件清单 (4)四、电路仿真与调试 (6)五、性能测试与分析 (7)六、总结 (8)七、参考文献 (8)OTL功率放大器引言：OTL(Output transformerless )电路是一种没有输出变压器的功率放大电路。
过去大功率的功率放大器多采用变压器耦合方式，以解决阻抗变换问题，使电路得到最佳负载值。
但是，这种电路有体积大、笨重、频率特性不好等缺点，目前已较少使用。
OTL电路不再用输出变压器，而采用输出电容与负载连接的互补对称功率放大电路，使电路轻便、适于电路的集成化，只要输出电容的容量足够大，电路的频率特性也能保证，是目前常见的一种功率放大电路。
它的特点是：采用互补对称电路(NPN、PNP参数一致，互补对称，均为射随组态，串联，中间两管子的射极作为输出)，有输出电容，单电源供电，电路轻便可靠。
两组串联的输出中点”可理解为采用互补对称电路(NPN、PNP参数一致，互补对称，均为射随组态，串联，中间两管子的射极作为输出)。
1：设计任务与要求1.1设计任务：1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2．培养实践技能，提高分析和解决实际问题的能力。
3．掌握OTL音频功率放大器的设计方法，基本工作原理和性能指标测试方法。
4. 通过一个OTL功率放大器的设计、安装和调试，进一步加深对互补对称功率放大电路的理解，增强实际动手能力。
1.2 设计要求：1.设计时要综合考虑实用，经济并满足性能指标的要求，合理选用元器件。
2.广泛查阅相关的资料，不懂的地方积极向老师同学请教，讨论。
实验六_互补对称功率放大电路解读
实验十四互补对称功率放大电路学院：信息科学与技术学院专业：电子信息工程姓名：刘晓旭学号：2011117147一．实验目的1.了解功率放大电路的交越失真现象。
2.熟悉功率放大电路的工作原理及特点。
二．实验仪器及材料信号发生器示波器三．实验原理功率放大电路如图。
功率放大电路中的三极管具有甲类、乙类、甲乙类三种工作状态。
实际互补对称功率放大器中的三极管工作在甲乙类状态，适当的调节功率放大器中的RP电阻，就可以改变功率放大器的静态工作点，以减小功率放大器的交越失真。
本电路由两部分组成，一部分是由V1组成的共射放大电路，为甲类功率放大；一部分是互补对称功率放大电路，用D1、D2、R4，R5的R5来使V2、V3处于临界导通状态，以消除交越失真现象，为准乙类功率放大电路。
四．实验内容及步骤1.调整直流工作点，使M点电压为0.5Vcc。
2.测量最大不失真输出功率与效率。
3.改变电源电压（例如由+12V变为+6V），测量并比较输出功率和效率。
4.比较放大器在带5.1K和8Ω负载（扬声器）时的功耗和效率。
5.根据实验内容自拟实验步骤及记录表格。
五．实验结果1.连接电路图如下，调整电路使M点电压为0.5Vcc：2.当Vcc=12V时，测得各部分静态工作点的电压值如下：Vb VC VEV1 1.028V 5.363V0.248VV2 6.77V12V 6.037VV3 5.363V0V 6.013V输入频率为1kHz，振幅为10mv的正弦波测得数据如下：当Vi为10 mV时RL=+∞RL=5.1KΩRL=8ΩVO(V最大不失真129.92mV129.23mV30.11mV AV18.3718.27 4.26理论计算： Po=0.5*Vo2/RL Pv=0.5*Vcc*Ic η=Po/Pv得Po= 1.95mW Pv=0.0454W η=4.3％3.改变电源电压为6V，可测得各静态工作点的电压为：Vb VC VEV1825.36mV 3.265V74.49mV V2 4.43V6V 3.77V V3 3.265V0V 3.77V输入频率为1kHz，振幅为10mv的正弦波，测得数据及波形如下：当Vi为10 mV时RL=+∞RL=5.1KΩRL=8ΩVO(V最大不失真104.51mV94.87mV11.57mV AV14.7812.3 1.64计算： Po=0.5*Vo2/RL Pv=0.5*Vcc*Ic η=Po/Pv得Po= 0.2mW Pv=7.86mW η=2.54％4.当电源电压为9V时可得，各静态工作点电压为：Vb VC VEV1952.99mV 3.883V178.99mVV2 5.228V9V 4.515VV3 3.883V0V 4.506V输入频率为1kHz，振幅为10mv的正弦波，测得数据及波形如下：当Vi为10 mV时RL=+∞RL=5.1KΩRL=8ΩVO(V最大不失真125.662mV124.41mV21.66mV AV17.7717.59 3.065、比较放大器在带5.1KΩ和8Ω负载（扬声器）时的功耗和效率。
互补对称功率放大电路实验报告

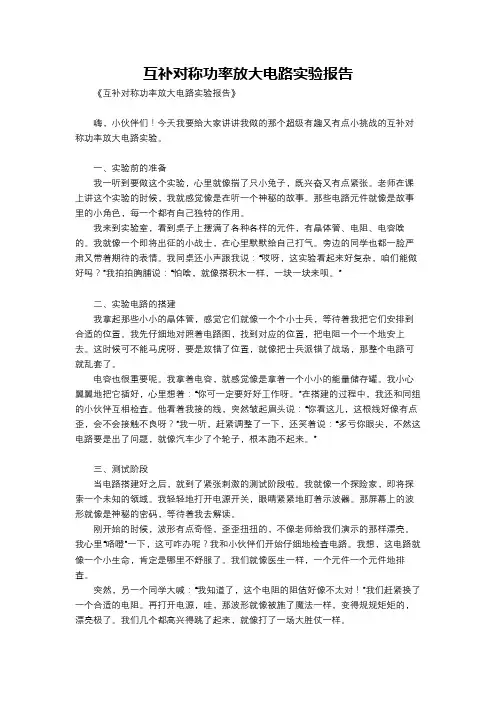

互补对称功率放大电路实验报告《互补对称功率放大电路实验报告》嗨，小伙伴们！今天我要给大家讲讲我做的那个超级有趣又有点小挑战的互补对称功率放大电路实验。
一、实验前的准备我一听到要做这个实验，心里就像揣了只小兔子，既兴奋又有点紧张。
老师在课上讲这个实验的时候，我就感觉像是在听一个神秘的故事。
那些电路元件就像是故事里的小角色，每一个都有自己独特的作用。
我来到实验室，看到桌子上摆满了各种各样的元件，有晶体管、电阻、电容啥的。
我就像一个即将出征的小战士，在心里默默给自己打气。
旁边的同学也都一脸严肃又带着期待的表情。
我同桌还小声跟我说：“哎呀，这实验看起来好复杂，咱们能做好吗？”我拍拍胸脯说：“怕啥，就像搭积木一样，一块一块来呗。
”二、实验电路的搭建我拿起那些小小的晶体管，感觉它们就像一个个小士兵，等待着我把它们安排到合适的位置。
我先仔细地对照着电路图，找到对应的位置，把电阻一个一个地安上去。
这时候可不能马虎呀，要是放错了位置，就像把士兵派错了战场，那整个电路可就乱套了。
电容也很重要呢。
我拿着电容，就感觉像是拿着一个小小的能量储存罐。
我小心翼翼地把它插好，心里想着：“你可一定要好好工作呀。
”在搭建的过程中，我还和同组的小伙伴互相检查。
他看着我接的线，突然皱起眉头说：“你看这儿，这根线好像有点歪，会不会接触不良呀？”我一听，赶紧调整了一下，还笑着说：“多亏你眼尖，不然这电路要是出了问题，就像汽车少了个轮子，根本跑不起来。
”三、测试阶段当电路搭建好之后，就到了紧张刺激的测试阶段啦。
我就像一个探险家，即将探索一个未知的领域。
我轻轻地打开电源开关，眼睛紧紧地盯着示波器。
那屏幕上的波形就像是神秘的密码，等待着我去解读。
刚开始的时候，波形有点奇怪，歪歪扭扭的，不像老师给我们演示的那样漂亮。
我心里“咯噔”一下，这可咋办呢？我和小伙伴们开始仔细地检查电路。
我想，这电路就像一个小生命，肯定是哪里不舒服了。
我们就像医生一样，一个元件一个元件地排查。
互补对称功率放大电路
CC
2 RL
iC1
第二节
AT1Biblioteka N -1/RLiC1
Icm
0
UCES
0
VCC Q P T1导通 0 T1截止 uce2
2VCC
uCE1
uCE2
D
-1/RL
T2
iC2
0
2VCC
uce1
T2截止
Ucem
VCC T2导通 Q
2
2
iC2
2.效率
第二节
输出功率占电源供给的比率称为效率，用 表示
2
VCC 2 理想条件下，最大效率为：max 78.5% VCC 4 在理想条件下，OCL和OTL电路的最大效率相同。
+ ui
D1 D2 R2 R3
T1 + uo
T2
RL 8Ω
(-15V)
-VCC
该电路最大不失真输出功率
U 2 cem (VCC UCES ) 2 Po 2 RL 2 RL (15 2) 2 10.6( W ) 28
第二节 +VCC
R1
(+15V)
电源 2 VCC Ucem 2 15 (15 2) 提供 PV RL 8 功率 15.5( W ) 效率
第二节
1.输出功率
VCC 2 2 POM ( ) / 2 RL V CC 8RL 2 2.效率 P P
o V
直流电源供给的功率为PV
PO U 2 cem PV 2 RL
2 VCC Ucem PV RL
VCCUcem Ucem RL 2 VCC
《模电实验》互补功率放大电路
互补功率放大电路实验姓名：学号：互补功率放大电路实验互补功率放大器具有结构简单，可靠性高等优点，在各种音频功率放大器中有十分广泛的应用。
本实验利用功率MOS管和运算放大器构同相推挽式乙类复合放大器，利用运算放大器的负反馈原理去除因功放管截止区带来的交越失真。
一、实验目的：1. 了解互补功率放大电路的工作原理；2. 学会利用MOS管和运算放大器搭建功率放大电路，掌握其工作原理及特点。
3．测量功率放大电路的输出功率、电压增益、效率等参数。
4. 观察电路中各点的波形。
二、复习要求1．复习互补功率放大器有关的知识；2. 分析实验电路中功率放大器的工作原理；3. 了解输出功率、效率、占空比、电压增益等参数的含义及测量方法；4. 熟悉实验电路中各元件作用。
5、按要求计算变压器、匹配电感的参数三、实验电路原理：实验电路如图2.11所示。
使用运算放大器和MOS管构成同相复合放大器。
图中，两个功放管交替工作，分别放大信号的正半周和负半周。
运算放大器将反馈信号和输入信号进行比较，将误差信号进行放大，推动功放管。
由于功放管的静态工作点处于截止区（V GS≈2V），可以在运放的输出端(1管脚)测到较大的零点跳跃，但是在输出端测到的是连续的波形。
电源电压使用±12V直流，通过调整电阻R5和R6，控制功放管的静态工作点V GS在2V左右，使之位于截止区和导通区的临界处。
图2.11 同相推挽式复合放大器实验电路由于水声压电换能器是容性负载，而且具有较大的等效阻抗，为了提高功率放大器输出效率，在负载上加入电感，形成谐振回路，在工作频点上对容性负载进行补偿，使负载接近于纯电阻。
假设换能器在工作频点上的等效并联电阻为Ω=k R L 1，等效电容为nF C L 2=（实际调试时用功率电阻和电容并联代替换能器）。
图2.7 负载等效电路加入的匹配电L 之后，等效阻抗变为LL L R C j L j Z 11++=ωω 6.1另等号右边的虚部为0，此时，回路达到谐振。
互补对称功率放大电路实验报告
互补对称功率放大电路实验报告互补对称功率放大电路实验报告在经济飞速发展的今天，报告的使用成为日常生活的常态，我们在写报告的时候要注意语言要准确、简洁。
一听到写报告马上头昏脑涨？以下是小编帮大家整理的互补对称功率放大电路实验报告，欢迎阅读，希望大家能够喜欢。

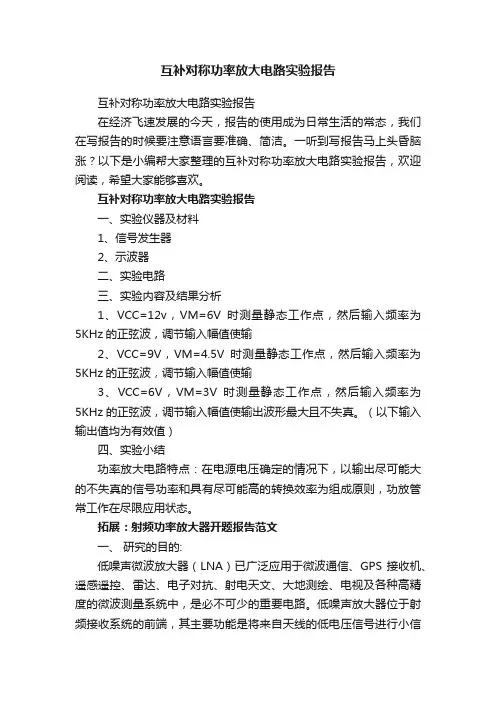

互补对称功率放大电路实验报告一、实验仪器及材料1、信号发生器2、示波器二、实验电路三、实验内容及结果分析1、VCC=12v，VM=6V时测量静态工作点，然后输入频率为5KHz的正弦波，调节输入幅值使输2、VCC=9V，VM=4.5V时测量静态工作点，然后输入频率为5KHz的正弦波，调节输入幅值使输3、VCC=6V，VM=3V时测量静态工作点，然后输入频率为5KHz的正弦波，调节输入幅值使输出波形最大且不失真。
