浅谈智能变电站110kV备自投联切10kV小电源线路方案
某变电站备自投联切小电源方式分析
某变电站备自投联切小电源方式分析摘要：随着清洁能源发电的不断发展，清洁能源并网的规模不断扩大。
为了提高“小电源”接入后电网运行的安全稳定性，变电站备自投装置配置了联切小电源功能。
本文以某110kV变电站为例，从变电站系统情况、备自投方式及启动条件、动作原理分析等方面，展开备自投装置联切小电源的方式分析。
关键词：变电站；备自投；小电源；0引言随着以风能、光能等多形式清洁能源发电的不断发展，清洁能源并网的规模也不断扩大。
目前，电网吸纳的大部分清洁能源发电以“小电源”形式就近接入了110kV、220kV变电站，提高了电网对清洁能源发电的吸纳能力。
但是，以风能、光能为主体的清洁能源发电能力受季节性变化影响较大，大量小电源线路的接入给电网安全稳定运行带来了巨大的挑战。
因此，为了避免变电站主供电源消失后，小电源使变电站陷入孤网运行，引起缓慢失压或其他复杂的电压、频率问题，提高小电源接入后电网运行安全稳定性，变电站备自投装置配置了联切小电源功能。
本文以某110kV变电站为例，从变电站系统情况、备自投方式及启动条件、动作原理分析等方面，展开备自投装置联切小电源的方式分析。
1某变电站系统情况1.1.1.1.110kV1#电源进线运行于110kV正母线供1号主变及110kV3#进线和110kV6#小电源进线，110kV母联710开关热备用，110kV2#电源进线运行于110kV副母线2号主变及110kV4#进线和110kV5#进线（110kV备自投启用）；1号主变经301开关供35kVⅠ段出线负荷，1号主变经101开关供10kVⅠ段出线负荷；2号主变经302开关供35kVⅡ段出线负荷（35kVⅠ、Ⅱ段分段370开关热备用，35kV备自投启用）、2号主变经102开关供10kVⅡ段出线负荷（10kVⅠ、Ⅱ段分段170开关热备用，10kVⅠ、Ⅱ段备自投启用）。
2备自投运行方式及启动条件2.1备自投装置备自投是备用电源自动投入装置的简称。

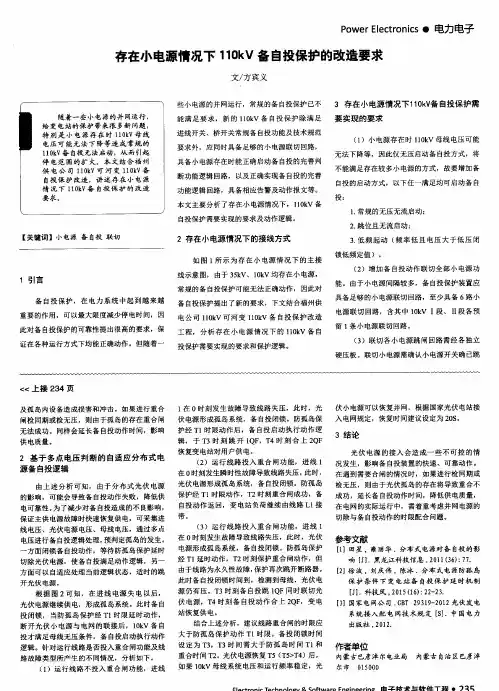

存在小电源情况下110kV备自投保护的改造要求
１引言
各 自投 保护 ，在 电力系 统 中起 到越 来越 重要的作用 ，可 以最大 限度减少停 电时间，因
线示意 图， 由于 ３ ５ ｋ Ｖ、 ｌ Ｏ ｋ Ｖ均 存在小 电源 ， 常规的备 自投保护可能无法正确动作 ，因此对 备 自投保护提 出了新 的要求 ，下文结合福州供
电公 司 ｌ ｌ Ｏ ｋ Ｖ可 河变 ｌ ｌ Ｏ ｋ Ｖ备 自投 保护 改造
（ ３ ）运 行 线路投入 重 合闸功 能，进线 １ 在 ０时刻发生 故障导致线 路失压 ，此时，光伏 电源形成孤 岛系统，各 自投闭锁 。防孤 岛保护 经 Ｔ１ 延时动作 ，Ｔ ２时刻保护重合 闸动作，但 由于线路为永久性故 障， 保护再次跳开断路器。 此时备 自投 闭锁 时间到，检测到母线、光伏 电
Ｐ ｏ ｗ ｅ ｒ Ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ ｓ・ 电力 电子
存 在小电源 情况下 １ ｌ Ｏ ｋ Ｖ备 自投保护 的改造要求
文／ 方宾义 ３ 存在 小电源情况下 １ １ Ｏ ｋ Ｖ 备 自投保护 需 要实现的要求
（ １ ）小 电源存 在时 ｌ １ ０ ｋ Ｖ 母线 电压 可能 无法下 降等 ，因此仅无压 启动备 自投方式，将 具备小 电源存在 时能正确 启动备 自投的完善判 不能满足存在较 多小 电源 的方式 ，故要 增加备
【 关键 词 】 小 电 源 备 自投 联 切
２ 存在 小电源 情况 下的接线 方式
如图 １ 所 示 为存在 小 电源情 况 下的 主接
３ ． 低 频起 动 （ 频 率 低且 电压 大于 低压 闭 锁低频定值 ）。 （ ２ ）增 加备 自投动作联切 全部小 电源功 能。由于小电源 间隔较多，备 自投保护装置应 具备足够 的小电源 联切回路，至少具备 ６路小 电源 联切 回路 ，含其 中 ｌ Ｏ ｋ Ｖ Ｉ段 、 Ｉ Ｉ 段各预 留１ 条 小电源联切 回路。 （ ３ ）联切各 小电源跳 闸回路 需经 各独立 硬压 板。联切小电源需确认小 电源开关确 已跳

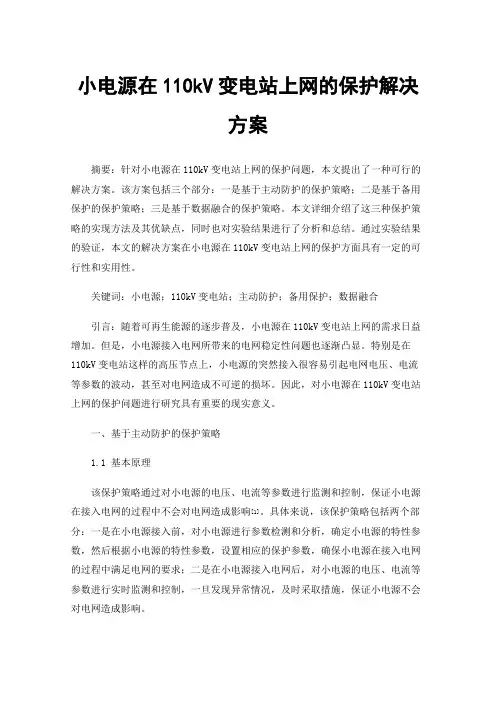

小电源在110kV变电站上网的保护解决方案
小电源在110kV变电站上网的保护解决方案摘要：针对小电源在110kV变电站上网的保护问题，本文提出了一种可行的解决方案。
该方案包括三个部分：一是基于主动防护的保护策略；二是基于备用保护的保护策略；三是基于数据融合的保护策略。
本文详细介绍了这三种保护策略的实现方法及其优缺点，同时也对实验结果进行了分析和总结。
通过实验结果的验证，本文的解决方案在小电源在110kV变电站上网的保护方面具有一定的可行性和实用性。
关键词：小电源；110kV变电站；主动防护；备用保护；数据融合引言：随着可再生能源的逐步普及，小电源在110kV变电站上网的需求日益增加。
但是，小电源接入电网所带来的电网稳定性问题也逐渐凸显。
特别是在110kV变电站这样的高压节点上，小电源的突然接入很容易引起电网电压、电流等参数的波动，甚至对电网造成不可逆的损坏。
因此，对小电源在110kV变电站上网的保护问题进行研究具有重要的现实意义。
一、基于主动防护的保护策略1.1 基本原理该保护策略通过对小电源的电压、电流等参数进行监测和控制，保证小电源在接入电网的过程中不会对电网造成影响[1]。
具体来说，该保护策略包括两个部分：一是在小电源接入前，对小电源进行参数检测和分析，确定小电源的特性参数，然后根据小电源的特性参数，设置相应的保护参数，确保小电源在接入电网的过程中满足电网的要求；二是在小电源接入电网后，对小电源的电压、电流等参数进行实时监测和控制，一旦发现异常情况，及时采取措施，保证小电源不会对电网造成影响。
1.2 实现方法该保护策略的实现方法包括以下几个方面：（1）小电源参数检测和分析在小电源接入电网之前，需要对小电源进行参数检测和分析，包括小电源的额定电压、额定电流、功率因数等参数，以及小电源的启动、停止、正常运行等过程中的电压、电流等参数。
通过对这些参数的分析，确定小电源的特性参数，并根据小电源的特性参数设置相应的保护参数。
（2）保护装置设计根据小电源的特性参数，设计相应的保护装置。
浅谈内桥接线变电站中110kV备自投与10kV备自投问题
浅谈内桥接线变电站中110kV备自投与10kV备自投问题摘要：想要避免电力系统因为故障引起的大面积停电的事故，应该要使得内桥接线变电站中的110kV备自投和10kV备自投有一个良好的配合。
本文简要对备自投装备做了简要分析，介绍了通常情况下，110 kV进线备自投运行方式一和10 kV桥备投运行基本逻辑，提出一种确保110 kV进线备投与10 kV桥备投合理配合的方式，以期更好地保证电力系统稳定运行。
关键词：内桥接线变电站；110kV备自投；10kV备自投通常情况下，电业局110 kV内桥接线变电站一般都应用在110 kV侧和10 kV侧分别配置备自投的方式，如果在实际运行中，出现了110 kV进线备投与10 kV桥备投不良配合的问题，将会引起故障后停电范围扩大的事故，因此，相关工作人员应该对内桥接线变电站中110kV备自投与10kV备自投的问题做重点分析。
1、备自投装置的应用要点1.1备自投装置在应用调试过程中应只动作一次在变电站的工作母线发生持续性故障或者永久性故障时，如果断路器没有进行切除工作则由于工作母线其电压会在很大程度上降低，因此备自投装置会动作。
在这一过程中工作人员第一次将备用设备投入使用时因为持续性故障仍然存在，因此备用设备自身的继电保护会促使备用设备进行自行断开，所以此时继续投入备用设备不仅无法保障应用调试的成功，同时还会促使备用设备和电力系统在此遭到持续性故障的影响并且在某些情况下会造成故障的扩大并造成设备的损害。
因此工作人员在备自投装置的应用调试过程中应当确保其只动作一次，从而促使备自投装置满足所谓的充电状态。
110 kV备自投采用进线备投的方式，10 kV备自投采用桥备投的方式，正常运行方式如图一所示。
图一 110 kV内桥接线变电站正常运行方式1.2备自投装置的设计问题备自投装置的设计问题对于备自投装置的应用及调试起着基础性作用。
通常来说工作人员可以在备自投装置的设计过程中可以通过手动跳闸和保护跳闸的有效设计实现进线备自投的合理跳闸。

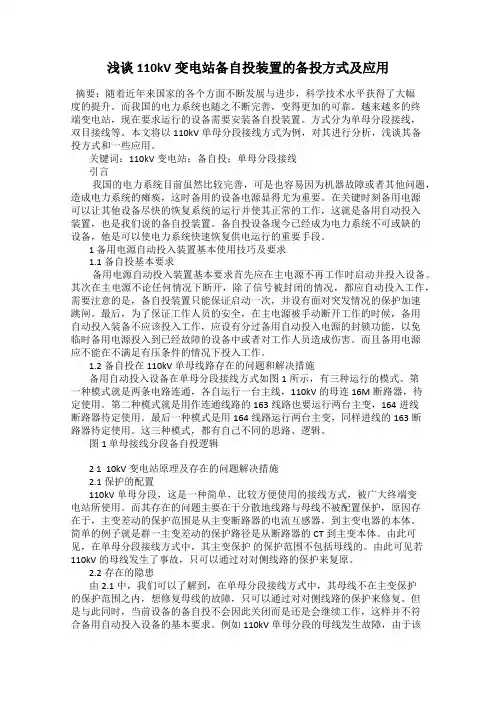

浅谈110kV变电站备自投装置的备投方式及应用
浅谈110kV变电站备自投装置的备投方式及应用摘要：随着近年来国家的各个方面不断发展与进步，科学技术水平获得了大幅度的提升。
而我国的电力系统也随之不断完善，变得更加的可靠。
越来越多的终端变电站，现在要求运行的设备需要安装备自投装置。
方式分为单母分段接线，双目接线等。
本文将以110kV单母分段接线方式为例，对其进行分析，浅谈其备投方式和一些应用。
关键词：110kV变电站；备自投；单母分段接线引言我国的电力系统目前虽然比较完善，可是也容易因为机器故障或者其他问题，造成电力系统的瘫痪，这时备用的设备电源显得尤为重要。
在关键时刻备用电源可以让其他设备尽快的恢复系统的运行并使其正常的工作，这就是备用自动投入装置，也是我们说的备自投装置。
备自投设备现今已经成为电力系统不可或缺的设备，他是可以使电力系统快速恢复供电运行的重要手段。
1 备用电源自动投入装置基本使用技巧及要求1.1备自投基本要求备用电源自动投入装置基本要求首先应在主电源不再工作时启动并投入设备。
其次在主电源不论任何情况下断开，除了信号被封闭的情况，都应自动投入工作，需要注意的是，备自投装置只能保证启动一次，并设有面对突发情况的保护加速跳闸。
最后，为了保证工作人员的安全，在主电源被手动断开工作的时候，备用自动投入装备不应该投入工作，应设有分过备用自动投入电源的封锁功能，以免临时备用电源投入到已经故障的设备中或者对工作人员造成伤害。
而且备用电源应不能在不满足有压条件的情况下投入工作。
1.2备自投在110kV单母线路存在的问题和解决措施备用自动投入设备在单母分段接线方式如图1所示，有三种运行的模式。
第一种模式就是两条电路连通，各自运行一台主线，110kV的母连16M断路器，待定使用。
第二种模式就是用作连通线路的163线路也要运行两台主变，164进线断路器待定使用。
最后一种模式是用164线路运行两台主变，同样进线的163断路器待定使用。
这三种模式，都有自己不同的思路、逻辑。
110千伏新河变电站10千伏备自投装置投入方式探讨
线路 接 人 ， 为 提 高配 电用户 的供 电可 靠性 ， 加装 １ ０
千伏 分段 备 自投 装置 ， 为保 证备 自投 装置 的正 确动 作． 需 要综 合考 虑运行 方式 和小 发 电并 网方式 对备 自投 装置 充放 电条件 的影 响 。 本文 从备 自投装 置 的原理 出发 ，根 据 １ １ ０ 千伏 新河 变 电站 的实际情 况 ， 考 虑 到小发 电并 网线 路对 备 自投装 置 的影响 ， 探讨该 接线 方式 下 备 自投 装 置 的投入方 式 以及运 行 的注意事 项 。
１ 备 自投 装 置 的 原 理
收 稿 日期 ： ２ ０ １ ３ 一 Ｏ ０ 一 Ｏ ０
１ ． ２ 放 电 条 件
备投 装置在 以下 几种情 况下 ， 任 一条件 满 足 时
作者简 介 ： 李晓琦 （ １ ９ ８ ３ 一 ） ， 女， 研究生 ， 主 要从 事保 护 装 置 的 定值整定工作。
ａ ｈ ｌ ， ａ ｃ ｌ ’ Ｕｌ ｂ ２ ， Ｕａ ｃ ２ ， ｂ ｃ ２
Ｉ 母
Ｉ Ｉ 母
图１ 低 压 双 母 线 系统 接 线
１ ． １ 充 电条 件
当Ｉ 母、 Ⅱ母均三相有压 ， 同时１ Ｄ Ｌ 、 ２ Ｄ Ｌ 在合位 ，
３ Ｄ Ｌ 在分位 ， 备 自投装置经充 电时间后充电完成 。
接 线 系统 中的 正 确 动作 。
【 关键词 】 备用 电源 自 动投入装置
【 中 图 类 号 】 Ｔ Ｍ７ ６ ２ 【 文 献标 识 码 】 Ａ
０ 引言
备 用 电源 自动 投入 装置 ． 是对 具备 双 电源 或者
当两段 母线 分列运 行 时 ， 装置 选择 分段 （ 桥） 开 关 自投方 案 。
110kV智能变电站主变保护与备自投装置配合分析与改进措施
110kV智能变电站主变保护与备自投装置配合分析与改进措施摘要：备自投装置是电力系统提高供电可靠性、保证供电连续性的有效手段。
新建110kV智能变电站一期工程因主设备不齐全，导致主变保护与备自投装置之间的逻辑配合存在隐患和弊端。
本文分析主变保护与备自投装置之间的配合问题，提出解决方案。
关键词：主变保护；备自投；逻辑；配合0 引言随着电网规模不断扩大，用户对电网可靠性要求越来越高。
110kV变电站主接线方式主要采用桥型接线方式、单母双（多）分段接线方式等，站内有备用变压器或者互为备用的母线段，要求装设备自投装置，保证在工作电源断开后投入备用电源，这是电力系统提高供电可靠性、保证供电连续性的一种有效手段，主要用于110kV及以下电压等级的系统[1-2]。
110kV变电站一般安装同等容量的2~3台变压器，110kV电压等级设备采用内桥或扩大内桥接线方式，10kV（35kV）设备采用单母双（多）分段接线方式。
近年来，公司新建110kV智能变电站一期工程没有配全所有主设备，导致主变保护与备自投装置之间的逻辑配合存在隐患和弊端。
本文分析主变保护与备自投装置之间的配合问题，提出解决方案。
1 110kV智能变电站一次接线方式新建的110kV智能变电站的主接线多数如图1所示。
按照初步设计阶段的设计文件，110kV出线远景2回，本期110kV建设出线2回、2个内桥断路器，采用扩大内桥接线方式，配110kV扩大内桥备自投装置；远景建设3台主变压器，本期建设#1、#3主变；10kV电气接线远期采用单母线6分段环形接线，本期采用单母线4分段环接线，二次配10kVⅠ/Ⅵ段母分备自投装置、10kVⅡ、Ⅴ段母分备自投装置。
图1 110kV智能变电站本期主接线2 备自投装置基本原理2.1 110kV备自投装置基本原理110kV备自投装置要求当111（或112）进线电源因故障或其他原因造成母线失压，112（或111）进线明备用电源或者11M（或11K）分段暗备用开关能自动投入。
110kV变电站备自投联切小电源方案设计
收 稿 日期 ： ２ ０ １ ７ － ０ ３ － ０ １
进线 １ 进线 ２
电压为启动条 件 ，以 ＱＦ １ 开关 、ＱＦ ３开关 在跳 闸位置 为 闭锁条件 ，延时跳开 ＱＦ １ 开关 ，并同时联跳 Ｑ Ｆ ３开关 。
（ ２ ） 以进 线 ２有 电压 ，ＱＦ １ 、Ｑ Ｆ ３开 关 在 跳 闸位 置 ，
ｌ １ ０ ｋ Ｖ母线无 电压作 为启动条 件 ，以 Ｑ Ｆ ２开关 、Ｑ Ｆ ３开 关在合闸位置为闭锁条件 ，延时合上 Ｑ Ｆ ２ 开关。
延时跳开 Ｑ Ｆ １ 开关 。 （ ２ ） 以进线 ２ 有 电压 、Ｑ Ｆ １ 开 关 在 跳 闸位 置 、 １ １ ０ ｋ Ｖ
０ 引 言
为提高供 电可靠性 ，１ １ Ｏ ｋ Ｖ变电站通常配置 ｌ １ ０ ｋ Ｖ备
母线无电压作为 启动条件 ，以 Ｑ Ｆ ２开关 在合 闸位置作 为 闭锁条件，延时合上 Ｑ Ｆ ２ 开关 。 本期扩建水电线后 ，若仍沿用 以上备投方案 ，则备 自
３ 回路 设 计 与 实现
３ ． １ 改造 出 口回路
改造备 自 投 出口回路主要是增设备 自投联切 回路。改 造前 ，备 自投装置 出口回路如图 ２所示 ，备 自投跳合 闸开 出接点经 出口压板至线路保： 陈波（ １ ９ ８ ３ 一 ） ， 硕士研 究生 ， 工程 师， 从事 电力设 计 工作 ； 艾涛 （ １ ９ ８ ５ 一 ） ， 硕 士研 究生 ， 工程 师， 从 事 电力建设 工程技 术 管理 工
110kV变电站10kV分段备自投逻辑分析
110kV变电站10kV分段备自投逻辑分析摘要：本文结合110kV变电站典型接线方式，对10kV分段备自投逻辑分析，对旧一代产品和新一代产品均分负荷逻辑的比较，为备自投的改进及深入研究具有一定的参考意义。
关键词：10kV分段备自投，逻辑，均分负荷1、10kV分段备自投装置的应用安全自动装置作为电力系统安全稳定运行的第二、三道防线，其地位和作用日益重要。
随着电网规模的不断扩大，供电可靠性要求越来越高。
10kV分段备自投装置，作为安全自动装置之一，应用越来越广泛。
当工作电源因故障跳开时，其备自投装置快速将备用电源自动的投入到工作中，更好的保障设备电源被断开之后不会出现停电的情况。
2、10kV分段备自投逻辑分析2.1、典型接线形式的10kV分段备自投装置配置以典型接线形式为例：线变组接线方式的110kV变电站，带电运行主变3台，10kV侧为单母线分段接线,其中#2主变低双臂接入2MA、2MB段，#1、#3主变10kV侧分别接入1M段和3M段。
主接线形式如下图所示：三台主变、 10kV四分段典型接线示意图典型接线方式下，主变通常采用分列运行方式，#1主变带10kV1M母线，#2主变带2MA、2MB母线，#3主变带10kV 3M母线。
采用“每个分段开关配置1套10kV备自投装置”的原则，需配置10kV分段备自投装置2套，每套装置功能配置完全相同，采用分段开关自投方式。
备自投装置具备以下功能：分段开关备自投功能；主变变低备自投功能；联切小电源功能；故障后加速切功能；负荷均分功能；检无压和检同期自投功能；自投后变低过载切负荷功能；满足《广东电力系统安自装置全息存储与交互规范》（SIP）。
2.2旧一代产品10kV分段备自投逻辑分析旧一代10kV分段备自投装置以南瑞继保RCS-9651系列，四方CSC-246系列，长园深瑞ISA-358G系列产品为代表。
按典型3台主变4分段，分段开关自投方式接线形式为例，分析备自投装置工作原理。
许继电气110kV智能变电站技术方案
浙江杭州110kV智能变电站技术方案许继电气股份有限公司2009-08目录一、智能变电站概述 (3)二、工程概况: (3)三、整体方案 (4)1.站控层系统方案 (5)2.站控层系统配置与功能 (6)3.时钟同步方案 (7)四、工程方案 (7)1.110K V间隔层保护保护和安全自动装置特点 (7)2.110K V线路间隔 (7)3.主变间隔 (8)4.网络化备自投功能 (8)5.35K V/10K V线路保护配置 (9)6.10K V电容器保护配置 (9)7.35K V/10K V分段保护配置 (9)8.10K V所用变保护配置 (10)9.数字化故障录波 (10)10.网络监视仪（含过程层报文分析） (11)一、智能变电站概述变电站作为电网的重要组成部分，是确保电网安全、稳定的重要环节，常规变电站长期存在着由于互感器电磁特性的影响导致保护装置误动拒动、不同厂家设备间互操作性不良等问题。
如何提高电力系统电能传输分配的可靠性，同时延长系统运行生命周期，有效保护项目投资是各个电力公司面临决策的问题。
在电网建设中投资巨大、数量众多的变电站自动化系统是电力公司关注的焦点。
随着应用网络技术、开放协议、智能一次设备、电力信息接口标准等方面的发展产生了比较理想的技术解决方案，其中基于变电站通信网络与系统协议IEC61850标准的智能化变电站方案不但得到了电力企业用户的高度关注，同时也被广大电力装备生产制造厂家所认可。
智能化变电站以智能一次设备和统一信息平台为基础，通过采用先进的传感器、电子、信息、通信、控制、人工智能等技术，实现变电站设备的远程监控、程序化自动运行控制、设备状态检修、运行状态自适应、智能分析决策、网络故障后的自动重构以及与调度中心信息的灵活交互，实现了一二次设备的智能化，运行管理的自动化。
智能变电站更深层次体现出坚强智能电网的信息化、数字化、自动化和互动化的技术特点。
国家电网公司、南方电网公司在“十五”期间就智能变电站应用技术展开了诸多试点工程，国网公司科技部也多次组织进行“智能化变电站关键技术研究框架”讨论会，智能变电站技术已成为近年来电网技术发展的重要方向。
备自投联切小电源的探讨
备自投联切小电源的探讨备用电源自动投入装置（为方便以下简称BZT）作为保证电力系统连续可靠供电的重要设备之一，现在越来越多的用于电力系统中，信阳电网中比较重要的110KV变电站已经基本装设备自投装置，因地方有大量小电源并网发电，为防止BZT装置动作后备用线路与小电源非同期并列，设置BZT联切小电源逻辑，在信阳110KV五里墩变电站BZT装置改造中，我对不同运行方式下联切小电源的合理性做了一番探讨，力求最合理保证系统稳定运行。
标签：备自投联切小电源合理性0 引言电力系统对发电厂厂用电、变电所供电可靠性要求很高，因为发电厂厂用电、变电站一旦供电中断，可能造成整个发电厂、变电站全站停电，后果十分严重。
为保证供电可靠性，设置了备用电源。
当工作电源因故障被断开后，能自动而迅速的将备用电源投入工作，这就是备用电源自动投入装置，简称备自投装置。
备用电源自动投入装置现在已经广泛的应用在信阳电网中，实践证明备自投装置对保证信阳电力系统连续可靠供电起到很好的作用。
实际情况地方有大量小电源并网发电，为防止BZT装置动作后备用线路与小电源非同期并列，保护小电源，在BZT装置中增加联切小电源逻辑回路，而系统普遍采用的是BZT在任何情况下均联切小电源，在信阳110KV五里墩综自改造中，经过分析存在联切负荷的不合理情况。
自己根据五里墩各种运行方式作为模型，通过增加压板可以解决不合理切负荷的问题。
1 运行方式及联切逻辑110KV五里墩运行方式：110KV：信五2开关运行、沙五2开关运行，五1、2号主变分裂运行，五110开关备用，110KVBZT投入；35KV：五35KV北母：五松1开关（带小电源）、五湾1开关运行；根据五变实际情况，35KV五松线与南湾水电站联络，为防止五110KV、五35KVBZT动作后小电源与主网非同期并列，在BZT中增添联切功能，BZT动作后，通过逻辑先联切跳开五松1开关，之后再备投到另外线路接带，BZT装置选用北京四方CSC－246型数字式备自动装置。
110kV智能变电站备自投保护用母线电压的分析
110 kV智能变电站备自投保护用母线电压的分析发布时间：2022-10-24T05:37:36.405Z 来源：《当代电力文化》2022年6月12期作者：陈宇[导读] 110 kV智能变电站需要有备用电源作为自投装置，从而检测和维修变电站故障，在110 kV智能变电站的备自投保护断开之后,可以及时地进行反应，自动应用备用电源，陈宇广东电网有限责任公司广州供电局变电管理二所广东广州510000摘要:110 kV智能变电站需要有备用电源作为自投装置，从而检测和维修变电站故障，在110 kV智能变电站的备自投保护断开之后,可以及时地进行反应，自动应用备用电源，保证110 kV智能变电站的正常工作，同时也需要有备自投保护用母线的电源投入工作,才可以在进行智能化管理。
在此过程中，双母线接线有较强的特殊性,110 kV智能变电站的备自投保护用母线会发生一定的改变，才可以适应灵活的接线形式,提高110 kV智能变电站的可靠性，加强电力系统的安全性和经济性。
关键词:110 kV智能变电站；备自投；保护用母线；电压分析回线和两回线路以上的多回供电线路改造,通过增加备用线路能够进一步提高可靠性,而其可以自动投入使用,这样的装置便是备自投。
近年来，我国110 kV智能变电站经常会出现一些事故问题，很大程度上也会影响用户的用电质量。
电力企业应当探索更加高效的备自投保护方法，完善变电站的架构,减轻110 kV变电站运行负荷,降低变电站发生故障断电的可能性,才可以保证110 kV智能变电站的稳定运行。
在此过程中，如果母线故障被母线保护切除,备自投就可以动作于合闸,使变电站的断路器合闸于故障。
一、110 kV智能变电站备自投保护用母线概述及优势1.110 kV智能变电站备自投保护用母线基本原理备自投设备是备用电源在主电源被断电之后,立即取代主电源的功用,自动的投入使用的一个电力能源装置,一般包括分段备自投、主变备自投及线路备自投。
变电站10—110kV备自投应用浅析
变电站10—110kV备自投应用浅析【摘要】简要介绍了备自投作为电网系统内的保护自动装置所处的地位、发挥的作用、遵循的原则。
对目前杭州地区所新上的10-110kV备自投的部分逻辑以具体的变电站实例给予说明。
分析了浙江省10-110kV备自投逻辑下的一些特点，并根据现场实际情况加以说明，特别是在轻载变电站出现的新状况，提出运行人员应对现场实际问题的处理方法。
【关键词】备自投；逻辑；特点；处理方法一、备自投概述随着社会经济的不断发展，社会用电负荷的急剧增加，企业、居民用电要求的逐渐提升，促使电网供电的可靠性亟需加强，电网运行水平有待进一步提高。
现在电网架构虽日趋完善，但在各种设备、线路故障面前仍显薄弱，备用电源自动投入装置作为目前电网系统内保证可靠供电的重要设备，其有助于对薄弱电网架构的增强，有助于减轻配网事故的影响，在目前电网建设尚不完善的时期内，对区域内的供电可靠性起到积极的作用。
通过采集断路器位置、电压、电流等信息，当工作电源因故障被断开后，能够自动而迅速地将备用电源投入工作，保证用户连续供电的装置即称为备用电源自投装置，简称备自投装置。
一般来说，目前变电站装设的都是微机型备用电源自投装置。
备自投装置主要用于110kV以下的电网系统之中，是保证电力系统连续可靠供电的设备之一，110kV以上电网的备自投装置一般与主变过载联切装置配合使用。
装设备自投装置的基本条件是具备两个及以上电源供电，工作方式为一个为主供电源、另一个为备用电源（明备用），或者是两个电源各自带部分负荷，互为备用（暗备用），所以，备自投方式主要是根据变电站的一次系统接线图来进行设计的。
根据备自投装置的特殊性与其在电力系统中的功能位置，其应当遵循的原则有下列几种：1、工作电源确认断开后，备用电源方可投入。
2、备自投切除工作电源断路器必须经过延时。
3、手分或遥分工作电源，应闭锁备自投装置或者先停用备自投后进行手分与遥分。
4、应具有各种外部闭锁备自投装置的功能。
浅谈110KV云平智能变电站电气主回路设计
浅谈110KV云平智能变电站电气主回路设计摘要：随着经济的不断发展，绿色环保先进可靠的电力技术显著提升， 110KV云平智能变电站电气回路的设计工作以“系统高度集成、结构布局合理、装备先进适用、经济节能环保、支撑调控一体”为目标，更好的保证110KV云平智能变电站工作的合理性和可靠度，更好满足广州电网以及用电客户的需求，具有十分重要的社会意义。
本文主要对110KV云平智能变电站的电气主回路的设计进行分析，对其所需要的元器件进行阐述，并对变压器和主接线的选择和设计进行研究，以能够更好的促进110KV云平智能变电站发展的稳定和迅速。
关键词：110KV云平智能变电站；电气主回路；设计前言：110KV云平智能变电站电气主回路的设计主要是从主电网引入电源，然后经过变电站将电能负荷及潮流的合理分配至各个执行负荷端中达到110/20kV直降电压序列模式供电。
我国的经济情况得到了很大的发展，其中与电能有关的技术更是得到了很大的创新，电网规划也逐渐的成熟，这种发展势态带来了另一个问题，就是很多的智能变电站的工作人员对于智能变电站输电技术、电气设计的概念较为模糊，对于其设计的步骤，更是很难掌握，在本次研究中，主要对110KV云平智能变电站电气主回路的设计进行研究。
一、电气主回路中的元器件及各自的作用（一）变压器在电气回路设计工作中，变电器的作用主要有以下几点，其一是绝缘作用，变压器具有比空气高很多的绝缘性质，浸在油中的绝缘材料，可以有效的提高其绝缘的强度，此外，还能够更加有效的避免潮气对材料的侵蚀。
其二是散热作用，变压器的油比热比较大，所以经常用作为冷却剂进行使用，当变压器运行的热量导致油受热膨胀后，通过油之间的上下对流，可以将大量的热通过散热器散出，进而更好的保证变压器的正常运营。
其三是消弧作用，将变压器和油断路器的有载调压开关观赏，其触头在切换的过程中就会产生电弧，因为变压器的有导热的性质十分好，并且电弧在高温的环境下会分解气体，产生压力，这就会很好的增加介质的密度，达到消灭电弧的目的。
小电源在110kV智能变电站并网的一种实用保护解决方案
小电源在110kV智能变电站并网的一种实用保护解决方案发表时间：2016-06-30T15:12:26.073Z 来源：《电力设备》2016年第9期作者：方保垒王任袁震[导读] 有效解决了智能站备自投装置通过光口联切常规小电源保护装置等技术难题，极大地提高了并网变电站的供电可靠性。
方保垒王任袁震（山东枣庄供电公司山东枣庄 277100）摘要：为了解决小电源在智能变电站并网给继电保护专业带来的设计及施工难题，如备自投联切小电源、小电源并网后变电站的供电可靠性降低等，该文提出了小电源并网的一种实用保护解决方案。
该方案保护配置合理，二次回路简单可行，有效解决了智能站备自投装置通过光口联切常规小电源保护装置的难题，极大地提高了并网变电站的供电可靠性。
在实践中证明该方案简单有效。
关键词：智能变电站；小电源；保护；虚端子Abstract: In order to solve the design and construction problems that small power supply grid-connected in the smart substation brings to the relay protection professional , such as intertripping the small power by automatic input device of standby power supply , decreasing of power supply reliability of the substation after the small power grid-connected and so on, this paper proposes a practical protection solutions about the small power supply grid-connected. In this scheme ,protection configuration is reasonable, secondary circuit is simple and feasible.This scheme effectively solves the problem brought by intertripping the conventional small power supply through optical interfaces in smart substations , and greatly improves the power supply reliability of grid substations. The scheme has been proved simple and effective in practice.Keywords: Smart substation; Small power supply; Protection; Virtual terminal0 引言近几年，基于IES61850通信的智能变电站如雨后春笋般建设起来并投入运行，但随着经济的发展，这些智能变电站正逐渐面临着扩建与改造的局面。
浅析110kV变电站10kV备自投装置
浅析110kV变电站10kV备自投装置随着电网负荷不断增长及对供电可靠性的要求日益增加，10kV备自投的重要性凸显。
文章主要对备自投的动作原理、备自投出现问题进行了分析与探讨，为今后再遇上和处理此类情况时候能够提供一定的参考。
标签：110kV变电站；10kV；备自投装置引言备自投装置又称为备用电源自动投入装置，它是继电保护与供电网络系统自动装置相结合的产物，是一种对供电系统提供不间断供电的经济而有效的技术装备。
当故障导致系统工作电源失去时，该自动装置能够迅速地将备用电源自动工作。
在实际的运行中，备自投装置时常都会发生误动、拒动，原因涉及运行维护、装置本身、接线等方面，比如备自投充放电、备自投过载联切等问题。
文章主要是分析110kV变电站10kV备自投装置出现的问题以及采取的防范措施。
1 10kV分段备自投装置原理图1 110kV变电站接线图1.1 参数说明外部电流和电压输入经隔离互感器变换后，在通过滤波输入到模数变换器，然后CPU采用数字处理后形成各种保护继电器，并计算各种遥测量，其中Ua1、Ub1、Uc1为1M母线的电压输入，Ua2、Ub2、Uc2为2M母线的电压输入，用于判别母线有压、无压；I1、I2为两进线一相电流输入，用于无流检测和防止PT断线时误启动装置；为零序电流输入，用于零序保护；IA、IB、IC测量两母线环流输入，其中，IA、IC为专用测量CT用输入，用于过流保护用。
1.2 原理说明装置引入两段母线电压，用于判别无压、有压，每个进线开关各引入一相电流为了判断进线开关已跳开，也是为了防止PT三相断线后造成分段开关误动作。
装置引入两个进线开关位置接点（TWJ1、TWJ2），加上装置自带操作回路产生的分段开关节点（TWJ3），用于判别系统运行方式、自投准备、自投操作。
装置将两个进线开关的KKJ（合后位置继电器：KKJ是反映手跳、手合的，即：如果手动合上开关，KKJ就变为1，如果再由保护切掉，KKJ仍然为1，只有手切才会变为0；同理，开关手切KKJ为0，如果保护合上开关，KKJ也还是为0，只有手合才会变为1。
110kV变电站配套10kV线路设备投运案例探析
110kV变电站配套10kV线路设备投运案例探析发布时间：2021-06-25T13:20:26.270Z 来源：《当代电力文化》2021年6期作者：伦玉芹[导读] 由于采用了信息技术，大大提高了智能变电站的运行伦玉芹聊城市光明电力服务有限责任公司临清分公司山东临清 252600摘要：由于采用了信息技术，大大提高了智能变电站的运行，维护和管理效率，可以及时获取并及时应用变电站设备的故障信息，保证了信息应用，智能化和数字化的安全性和可靠性是变电站发展的方向，显然这里存在主要问题，特别是智能变电站的安全运行和设备维护，有必要集中精力研究和提高变电站的服务效率。
关键词：配电网；供电企业；投运；10kV线路设备引言目前智能变电站经过近十年左右的发展，已基本在全国各电压等级电网中推广，有力推动了继电保护技术的创新。
但也同时也存在部分问题，如部分原则不统一，多种技术路线并存，发展方向不明确等，给电力系统带来相应潜在的风险，使电网运行存在危险点，智能站的继电保护相关技术还有待提升。
1项目案例简介锦川市中心的电力供应主要得到武州长冈110kV江南的支持，将两个搬迁发电厂的负荷减少10kV，减轻夏季负荷，应对互联趋势，缩短10kV线路的电力半径，建立便宜的双环，改善城市电网的供电。
110kV住宅楼工程公共汽车配备了新的10线路，第二段，第三公共汽车各配备了新的5线路。
总共是10kV线路的20倍。
新建的20kv线路土木工程主要包括在芜州、江南和MerCreek线路重新配置24kb线路，使该地区10kV线路的N-1率提高到90%以上，从而可以实现市中心电力线之间全天停电，提高电网可靠性。
2运行方式本站为110/10kV两级电压等级地区性负荷变电站，安装50MV A110/10.5kV有载调压变压器4台；110kV为环入环出接线，进线4回，出线4回；10kV侧采用单母线八分段环形接线。
110kV系统采用直接接地方式，10kV系统采用小电阻接地方式。
110千伏新河变电站10千伏备自投装置投入方式探讨
110千伏新河变电站10千伏备自投装置投入方式探讨
李晓琦;侯骏;沈倩;丁乐成;韩本帅
【期刊名称】《山东电力高等专科学校学报》
【年(卷),期】2013(016)002
【摘要】为提高供电可靠性,110千伏新河变电站10千伏侧加装两套各自投装置.考虑到新河变电站10千伏侧特殊的接线方式以及小发电并网线路的接入方式,本文从备自投装置原理出发,讨论了备自投装置的充放电条件及动作过程,提出了合理安排两套备自投装置投入方式的并网线路联切方式,保证各自投装置在新河变电站10千伏侧三分段接线系统中的正确动作.
【总页数】3页(P26-28)
【作者】李晓琦;侯骏;沈倩;丁乐成;韩本帅
【作者单位】济南供电公司山东济南 250012;济南供电公司山东济南 250012;济南供电公司山东济南 250012;济南供电公司山东济南 250012;山东电力咨询院有限公司山东济南 250013
【正文语种】中文
【中图分类】TM762
【相关文献】
1.110千伏沙吉海变电站线路备自投装置升级方案 [J], 陈德明;杨坚;张玉涛;
2.110千伏沙吉海变电站线路备自投装置升级方案 [J], 揭春仔;俄拉木丁;
3.110千伏两变三母线变电站10千伏母线不停电技术研究与应用 [J], 许霖;郑欢;
王仁伟;刘博
4.某110千伏变电站10千伏两条线路相继跳闸分析 [J], 徐建友; 鲍晓菲; 孙振兴
5.基于某110千伏变电站10千伏1号、2号母线失压故障分析 [J], 黄宇
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由图 ２所示，将 １０ｋＶ所有小电源线路开关跳位 接点（此跳位接点为开关机构内常闭辅助接点）串联 组合后采用二次电缆的方式接至主变 １０ｋＶ侧智能终 端装置的备用开入量接点，再利用光缆通过 ＧＯＯＳＥ 组网方式在 ＳＣＤ文件中将开入量采用拉虚端子的方 式发送至 １１０ｋＶ备自投装置，从而实现参与备自投逻
由此可 见 在 １１０ｋＶ备 自 投 装 置 正 确 动 作 后 发 ＧＯＯＳＥ跳闸命令至主变 １０ｋＶ侧智能终端，刀闸控分 接收到 ＧＯＯＳＥ跳闸命令后常开接点变为常闭接点， 从而使 １０ｋＶ小电源线路开关跳闸二次回路连通，开 关正确跳闸，即实现联切功能。
（２）１０ｋＶ小电源线路开关跳位返回原理如图 ２ 所示。
由图 １所示，１１０ｋＶ备自投装置动作后，备自投装 置发“联切其他设备”ＧＯＯＳＥ跳闸命令，利用光缆采用 组网网跳方式在 ＳＣＤ文件中将联切命令通过拉虚端 子的方式分别发送至主变 １０ｋＶ侧智能终端装置内的 刀闸控分 １、刀闸控分 ２等刀闸控分 ＧＯＯＳＥ接收虚端 子，然后在外回路中将不同的刀闸控分硬接点通过二 次电缆的方式分别接至相应 １０ｋＶ小电源线路开关二 次控制回路中的跳闸回路中。
图 ３ １１０ｋＶ备自投动作逻辑图
具体逻辑程序运算如图 ３所示，当 １１０ｋＶ备自投 装置正确动作后，经过 ｔ１ 时间跳主供线路开关，同时 经过 ｔ２时间发联切 １０ｋＶ小电源线路开关，且在 ｔ３ 时 间内判断小电源线路开关是否跳开（即核实被联切设 备开关实际串联跳位 ＴＷ 接点是否已返回），若跳位 ＴＷ 接点返回，即备自投判断出所有被联切的设备已 跳闸，则收回联切其他设备命令，再经 ｔ４ 时间发合备 供线路或母联分段开关命令。若当备自投判断出被联 切的设备没有跳开（即被联切设备开关实际串联跳位 ＴＷ 接点没有返回），则备自投逻辑程序终止。通过此 小电源线路跳位返回接点参与备自投逻辑运算，有效 降低了备用线路与小电源非同期并列问ቤተ መጻሕፍቲ ባይዱ。
摘 要：随着智能变电站的应用普及，智能化装置与常规装置间的二次回路功能联系亦趋于密切。本文提出如何 实现与优化智能变电站 １１０ｋＶ备自投联切 １０ｋＶ小电源线路，并进一步提出 １０ｋＶ小电源线路开关跳位返回至备 自投参与程序逻辑运算的方案。 关键词：智能变电站；备自投；联切 中图分类号：ＴＭ６３ 文献标识码：Ｂ
ｌｏｏｐｂｅｔｗｅｅｎｔｈｅｉｎｔｅｌｌｉｇｅｎｔｄｅｖｉｃｅａｎｄｔｈｅｃｏｎｖｅｎｔｉｏｎａｌｄｅｖｉｃｅｔｅｎｄｓｔｏｂｅｃｌｏｓｅＴｈｉｓｐａｐｅｒｐｒｅｓｅｎｔｓｈｏｗｔｏａｃｈｉｅｖｅａｎｄ ｏｐｔｉｍｉｚｅａ１１０ｋＶｓｔａｎｄｂｙａｕｔｏｍａｔｉｃｃｕｔｔｉｎｇ１０ｋＶＳｍａｌｌＰｏｗｅｒＬｉｎｅｉｎＩｎｔｅｌｌｉｇｅｎｔＳｕｂｓｔａｔｉｏｎ，ａｎｄｆｕｒｔｈｅｒｐｒｏｐｏｓｅｄｔｏａ ｃｈｉｅｖｅ１０ｋＶｓｍａｌｌｐｏｗｅｒｌｉｎｅｓｗｉｔｃｈｊｕｍｐｂａｃｋｔｏｔｈｅｍｅｔｈｏｄ．
８２
《电气开关》（２０１８．Ｎｏ．２）
自投装置启动发跳主供线路开关命令，在确认主供线 路开关跳闸后，发合备供线路开关命令，最后确认备供 线路开关已经合上，备自投装置整组复归。
辑程序运算。
３ 智能变电站备自投联切小电源实施方案
（１）１１０ｋＶ备自投联切 １０ｋＶ小电源线路原理如 图 １所示。
图 １ １１０ｋＶ备自投联切 １０ｋＶ小电源线路原理图
路后，若某一条或多条小电源线路并未跳开，在备自投 合上备用线路时，极有可能造成备用线路与小电源非 同期并列问题。本文针对以上问题提出了如何在智能 变电站实现 １１０ｋＶ备自投联切 １０ｋＶ小电源线路及小 电源线路开关跳位返回的方案。
２ 备自投装置的工作原理
备自投装置是当电力系统工作母线的电压降低或 工作电源因故障原因而被断开后，能自动并且快速将 备用电源投入工作，使用户不至于因工作电源故障而 停电，从而提高了供电可靠性。备自投按工作方式可 分为母联分段备自投与线路进线备自投。现以线路进 线备自投为例，在正常运行方式下，电源进线开关一个 主供运行一个备供热备用，备自投装置检测到变电站 母线无压、主供开关无电流、并且备供线路有压时，备
《电气开关》（２０１８．Ｎｏ．２）
８１
文章编号：１００４－２８９Ｘ（２０１８）０２－００８１－０２
浅谈智能变电站 １１０ｋＶ备自投联切 １０ｋＶ 小电源线路方案
马新明１，金辉２，余洋１
（１雅安电力集团（股份）有限公司，四川 雅安 ６２５０００；２中国南方电网超高压输电公司 检修试验中心，云南 昆明 ６５００００）
Ｄｉｓｃｕｓｓｉｏｎａｂｏｕｔ１１０ｋＶ ＳｔａｎｄｂｙＡｕｔｏｍａｔｉｃＣｕｔｔｉｎｇ１０ｋＶ Ｓｍａｌｌ ＰｏｗｅｒＬｉｎｅｓｉｎｔｈｅＩｎｔｅｌｌｉｇｅｎｔＳｕｂｓｔａｔｉｏｎ
ＭＡＸｉｎｍｉｎｇ１，ＪＩＮＨｕｉ２，ＹＵＹａｎｇ１ （１Ｙａ′ａｎＰｏｗｅｒＧｒｏｕｐ（Ｓｔｏｃｋ）Ｃｏ．Ｌｔｄ．，Ｙａ′ａｎ６２５０００，Ｃｈｉｎａ；２ＴｈｅＴｅｓｔ＆ Ｍａｉｎｔｅｎａｎｃｅ
Ｋｅｙｗｏｒｄｓ：ｉｎｔｅｌｌｉｇｅｎｔｓｕｂｓｔａｔｉｏｎ；ｓｔａｎｄｂｙａｕｔｏｍａｔｉｃ；ｃｕｔｔｉｎｇ
１ 引言
备自投是备用电源自动投入装置和备用设备自动 投入装置的简称，是电力系统中为了提高供电可靠性 而装设的自动装置，对提高多电源负荷的供电可靠性， 保证连续供电有重要的作用。
随着智能变电站发展的应用普及，智能化装置与 常规装置间的二次回路功能联系亦趋于密切。特别是 １１０ｋＶ备自投装置联切 ３５ｋＶ及 １０ｋＶ小电源线路时， 目前较为普遍的方案是在联切回路增加重动继电器来 实现联切小电源线路，并且亦无返回至备自投参与程 序逻辑运算的小电源线路开关跳位接点。这在一定程 度上增加了由于外回路元器件自身故障原因而引起小 电源线路开关不能正确跳闸的风险，且由于无小电源 线路开关跳位返回接点，当备自投动作联切小电源线
ＣｅｎｔｅｒｏｆＣＳＧＥＨＶＴｒａｎｓｍｉｓｓｉｏｎＣｏｍｐａｎｙ，Ｋｕｎｍｉｎｇ６５００００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：ＷｉｔｈｔｈｅｐｏｐｕｌａｒｉｚａｔｉｏｎｏｆｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆＩｎｔｅｌｌｉｇｅｎｔｓｕｂｓｔａｔｉｏｎ，ｔｈｅｆｕｎｃｔｉｏｎｃｏｎｎｅｃｔｉｏｎｏｆｔｈｅｓｅｃｏｎｄａｒｙ
