力士乐油泵结构原理
力士乐A8VO泵的内部结构及工作原理
7
Variable Displacement Double Pump A8VO New: Series 72 Circuit Diagram
Pressure reducing valve for load limiting Pressure reducing valve for hydraulic stroke limiter Pressure relief valve Power controller Emergency valve
6
A8VO Power Take Off (PTO) Mounting Direction
Example: A8VO + A7VO Assembly Direction 000 1st Pump Standard Direction Side View Pump on P.T.O. Standard Direction (= 0o) Side View
2005-11-10, BRH / STP11, Jürgen Markwart © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.
Variable Displacement Double Pump A8VO New: Series 72 Features
compact design: parallel power take-off results in a short and compact design (related on the total dimension off a pumpcombination) one part housing one common suction port two-spring power setting characteristic: not relevant in case of speed-sensing-control slightly higher dimensions results in flowreserves for a lower number of revolutions
德国力士乐油泵
盛年不重来，一日难再晨。
及时宜自勉，岁月不待人。

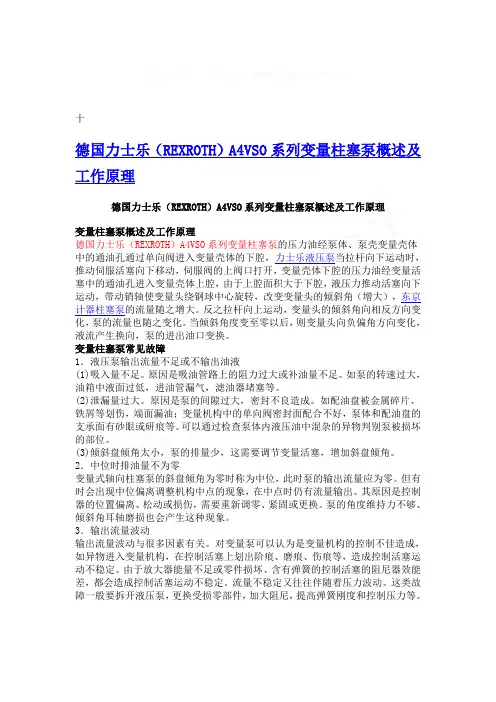

十德国力士乐（REXROTH）A4VSO系列变量柱塞泵概述及工作原理德国力士乐（REXROTH）A4VSO系列变量柱塞泵概述及工作原理变量柱塞泵概述及工作原理德国力士乐（REXROTH）A4VSO系列变量柱塞泵的压力油经泵体、泵壳变量壳体中的通油孔通过单向阀进入变量壳体的下腔，力士乐液压泵当拉杆向下运动时，推动伺服活塞向下移动，伺服阀的上阀口打开，变量壳体下腔的压力油经变量活塞中的通油孔进入变量壳体上腔，由于上腔面积大于下腔，液压力推动活塞向下运动，带动销轴使变量头绕钢球中心旋转，改变变量头的倾斜角（增大），东京计器柱塞泵的流量随之增大。
反之拉杆向上运动，变量头的倾斜角向相反方向变化，泵的流量也随之变化。
当倾斜角度变至零以后，则变量头向负偏角方向变化，液流产生换向，泵的进出油口变换。
变量柱塞泵常见故障1．液压泵输出流量不足或不输出油液(1)吸入量不足。
原因是吸油管路上的阻力过大或补油量不足。
如泵的转速过大，油箱中液面过低，进油管漏气，滤油器堵塞等。
(2)泄漏量过大。
原因是泵的间隙过大，密封不良造成。
如配油盘被金属碎片、铁屑等划伤，端面漏油；变量机构中的单向阀密封面配合不好，泵体和配油盘的支承面有砂眼或研痕等。
可以通过检查泵体内液压油中混杂的异物判别泵被损坏的部位。
(3)倾斜盘倾角太小，泵的排量少，这需要调节变量活塞，增加斜盘倾角。
2．中位时排油量不为零变量式轴向柱塞泵的斜盘倾角为零时称为中位，此时泵的输出流量应为零。
但有时会出现中位偏离调整机构中点的现象，在中点时仍有流量输出。
其原因是控制器的位置偏离、松动或损伤，需要重新调零、紧固或更换。
泵的角度维持力不够、倾斜角耳轴磨损也会产生这种现象。
3．输出流量波动输出流量波动与很多因素有关。
对变量泵可以认为是变量机构的控制不佳造成，如异物进入变量机构，在控制活塞上划出阶痕、磨痕、伤痕等，造成控制活塞运动不稳定。
rexroth柱塞泵技术参数
rexroth柱塞泵技术参数摘要：1.简介2.rexroth 柱塞泵的工作原理3.rexroth 柱塞泵的技术参数4.rexroth 柱塞泵的应用领域5.rexroth 柱塞泵的优势和特点6.结论正文：正文1.简介rexroth 柱塞泵是一种液压泵，由德国博世力士乐公司生产。
它广泛应用于各种工业领域，例如工程机械、机床、船舶、航空等。
rexroth 柱塞泵以其高效率、高可靠性、高压能力和低噪音等特点而著名。
2.rexroth 柱塞泵的工作原理rexroth 柱塞泵通过柱塞在缸体内的往复运动来产生压力。
当柱塞向一个方向运动时，缸内的体积增大，产生负压，使液体吸入缸体。
当柱塞向另一个方向运动时，缸内的体积减小，产生高压，使液体从缸体排出。
这种工作方式连续运动后就形成连续供油。
3.rexroth 柱塞泵的技术参数rexroth 柱塞泵的技术参数包括排量、最高压力、流量等。
根据不同型号，参数有所不同。
例如，A2F55R1P3 柱塞泵的排量为55，最高压力为35 兆帕。
4.rexroth 柱塞泵的应用领域rexroth 柱塞泵广泛应用于各种工业领域。
例如，在工程机械领域，它可用于挖掘机、摊铺机、压路机等设备的液压系统。
在机床领域，它可用于机床的液压传动系统。
在船舶和航空领域，它可用于船舶推进器、飞机起落架等设备的液压系统。
5.rexroth 柱塞泵的优势和特点rexroth 柱塞泵的优势和特点包括高效率、高可靠性、高压能力和低噪音。
此外，它还具有出色的流量控制性能和良好的响应特性。
6.结论rexroth 柱塞泵是一种高性能的液压泵，具有广泛的应用领域和优势。
力士乐A8VO泵的内部结构及工作原理
力士乐A8VO泵的内部结构及工作原理A8VO泵的内部结构包括泵体、固定鳍轴、柱塞、摆杆、摆杆座、泵节、配流盘、阀板和压力补偿器等组件。
其中，泵体是A8VO泵的壳体，内部设有进油口和排油口，起到封闭泵腔的作用。
固定鳍轴是支撑鳍轴组的主轴，与泵体固定连接。
柱塞通过摆杆与摆杆座相连，摆杆座是鳍轴组的骨架。
配流盘空间承载柱塞的升降和偏移，由定位销和配流板固定。
阀板上有进、排油孔，通过与定位销匹配，实现液压齿轮齿的连续间隙调节，偏短和增压功能。
压力补偿器可根据系统压力自动调整泵的输出流量。
A8VO泵的工作原理是：当齿轮齿传动油泵旋转时，泵进口处的压力油通过进油口进入泵腔。
泵腔的压力增大，将柱塞抬起，压紧其控制摆杆的阀板，并将压力油推入柱塞腔。
随着齿轮齿的旋转，鳍轴组中的鳍轴也开始旋转。
当鳍轴与摆杆座接触时，由于摆杆的摆动作用，摆杆座移动，使得柱塞被推下，泵腔内的压力油被迫排出，从而实现了液压泵的流量输出。
A8VO泵的泵腔内有两个柱塞腔，分别称为高压腔和低压腔。
当齿轮齿旋转到一定位置时，高压腔和低压腔都能够与进油口和排油口形成连通。
这样，泵腔内的压力油可以在高压腔和低压腔之间循环流动，从而实现了流量的输出。
当流量满足系统需要时，泵的压力补偿器会自动调整泵的输出流量，保持系统的压力稳定。
总结起来，力士乐A8VO泵是一种双柱塞变量泵，通过齿轮传动和压力油的进出，实现了流量的输出。
它的主要组成部分包括泵体、鳍轴组、柱塞、摆杆、摆杆座、泵节、配流盘、阀板和压力补偿器。
在工作过程中，泵进口处压力油通过进油口进入泵腔，一端的柱塞被抬起，泵腔内的压力油进入柱塞腔，随着齿轮齿的旋转，泵腔内的压力油被迫排出，实现了流量的输出，同时通过压力补偿器自动调整泵的输出流量，保持系统的压力稳定。
力士乐A11V油泵
恒功率调节螺 栓
电比例零位调节 螺钉
最小排量螺栓
9
油泵工作原理简介 三、油泵的工作原理
10
油泵工作原理简介 三、油泵的工作原理
11
油泵工作原理简介
12
油泵工作原理简介
13
油泵工作原理简介 LRD工作原理 工作原理
LRD恒功率和恒压控制 恒功率和恒压控制 压力切断即恒压控制， 压力切断即恒压控制，当达到 预先设定的压力值时， 预先设定的压力值时，它使泵 的排量向V 的排量向Vg min摆回 此功能优先于恒功率控制， 此功能优先于恒功率控制，即 恒功率控制在低于预设压力时 起作用
24
油泵拆装 用卡环钳将 升压泵限位卡环 取出 拿出升压泵
25
油泵拆装 取出升压泵后 再用卡环钳 将 里面另一限位卡环取出
26
油泵拆装
拆 除 主 泵 壳 体 连 接 螺 栓
27
油泵拆装
将 后 盖 取 下
28
油泵拆装 上部壳体（后盖） 上部壳体（后盖） 下部壳体
29
油泵拆装
后盖包括： 后盖包括：
16
油泵拆装 五、油泵的拆装
主 泵 外 观
17
油泵拆装
用M6内六方扳手 内六方扳手 将恒功率恒压控制 阀块固定螺钉卸掉
18
油泵拆装
将恒功率恒压 控制阀块取下
19
油泵拆装
压力切断调节阀 恒功率调节阀
电比例阀线圈
20
最小排量螺钉
油泵拆装
衔铁 线圈
21
油泵拆装 个大的内六方扳手将电磁铁固定的4个螺栓 用3个大的内六方扳手将电磁铁固定的 个螺栓 个大的内六方扳手将电磁铁固定的 拆下可将电比例阀芯及阀套取出
衔铁
力士乐活塞泵的原理结构

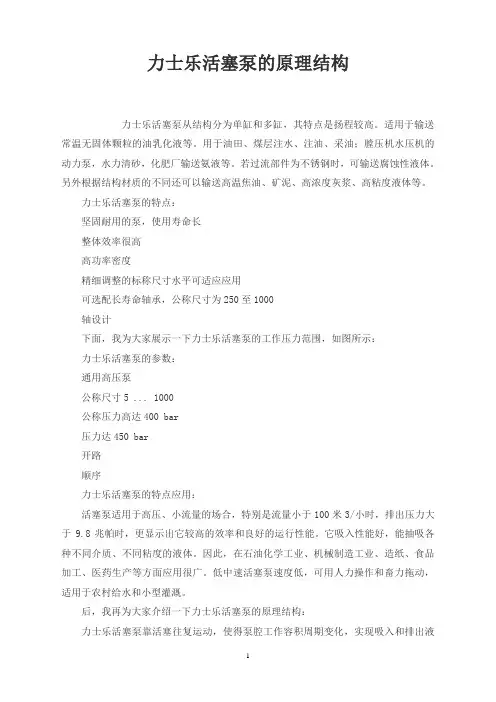

力士乐活塞泵的原理结构力士乐活塞泵从结构分为单缸和多缸，其特点是扬程较高。
适用于输送常温无固体颗粒的油乳化液等。
用于油田、煤层注水、注油、采油；膛压机水压机的动力泵，水力清砂，化肥厂输送氨液等。
若过流部件为不锈钢时，可输送腐蚀性液体。
另外根据结构材质的不同还可以输送高温焦油、矿泥、高浓度灰浆、高粘度液体等。
力士乐活塞泵的特点：坚固耐用的泵，使用寿命长整体效率很高高功率密度精细调整的标称尺寸水平可适应应用可选配长寿命轴承，公称尺寸为250至1000轴设计下面，我为大家展示一下力士乐活塞泵的工作压力范围，如图所示：力士乐活塞泵的参数：通用高压泵公称尺寸5 (1000)公称压力高达400 bar压力达450 bar开路顺序力士乐活塞泵的特点应用：活塞泵适用于高压、小流量的场合，特别是流量小于100米3/小时，排出压力大于9.8兆帕时，更显示出它较高的效率和良好的运行性能。
它吸入性能好，能抽吸各种不同介质、不同粘度的液体。
因此，在石油化学工业、机械制造工业、造纸、食品加工、医药生产等方面应用很广。
低中速活塞泵速度低，可用人力操作和畜力拖动，适用于农村给水和小型灌溉。
后，我再为大家介绍一下力士乐活塞泵的原理结构：力士乐活塞泵靠活塞往复运动，使得泵腔工作容积周期变化，实现吸入和排出液体。
由泵缸、活塞、进出水阀门、进出水管、连杆和传动装置组成。
靠动力带动活塞在泵缸内作往复运动。
当活塞向上运动时，进水阀开启，水进入泵缸，同时活塞上的水阀关闭，活塞上部的水随活塞向上提升;当活塞向下运动时，进水阀关闭，活塞上的阀门开启，同时使泵缸下腔的水压入上腔，并升入出水管，如此反复进水和提升，使水不断从出水管排出。
活塞泵分为单、双作用式；单、双、多缸式；卧、立、斜式；机动、手动、脚踏、畜力式。
活塞泵的流量Q=0.71～6000米3/小时，排出压力P2≤39.2兆帕，大多数情况下P2≤24.5兆帕。
力士乐活塞泵的流量是由泵缸直径、活塞行程及活塞每分钟的往复次数确定的；扬程取决于装置管路特性，同一台活塞泵流量不变，而扬程可随着装置管路特性变化。
力士乐A8VO泵的内部结构及工作原理
力士乐A8VO泵的内部结构及工作原理A8VO泵的内部结构主要包括泵体、进出口装置、轴承座、轴向柱塞组、驱动轴、保持器和调节装置等组成部分。
首先是泵体，它是整个A8VO泵的主要支撑结构，内部包含了工作腔室。
泵体的进出口装置通常通过连接螺纹或法兰的方式连接到管路系统中。
进出口装置主要由进口管、进口阀、出口管和出口阀组成。
其中，进口阀和出口阀是用于控制液体的进出口的开关装置，它们的开关状态可以通过调节装置进行控制。
轴承座是用来安装轴承的支撑座，它固定在泵体上，并为轴向柱塞组提供支撑。
轴向柱塞组由多个轴向柱塞和对应的活塞组成，它们通过连接销固定在驱动轴上。
驱动轴是泵的动力输出部分，将驱动力传递到轴向柱塞组上，从而使之产生往复运动。
保持器则用于固定驱动轴的位置，防止其产生旋转运动。
调节装置是A8VO泵的关键组成部分，它通过对进口阀和出口阀的控制来实现容积的调节。
调节装置可以根据工作条件的需要，调节泵的排量和工作压力，以适应不同的工作要求。
在工作时，液体首先从进口管进入A8VO泵的进口装置，经过进口阀流入工作腔室。
然后，驱动轴通过与轴向柱塞组的连接，使其产生往复运动。
在轴向柱塞的往复运动过程中，活塞与泵体形成容积变化，液体通过出口阀排出。
在整个工作过程中，调节装置通过对进口阀和出口阀的控制，来调节容积的大小和工作压力的变化，以适应不同的工作条件要求。
总之，力士乐A8VO泵是一种可调式轴向柱塞泵，它通过先进的容积调节技术实现了灵活可调的工作性能。
其内部结构由泵体、进出口装置、轴承座、轴向柱塞组、驱动轴、保持器和调节装置等组成。
在工作时，泵体的进出口装置控制液体的进出，驱动轴通过与轴向柱塞组的连接，使其产生往复运动，从而实现液体的输送。
通过调节装置，可以根据工作条件要求，对泵的排量和工作压力进行调节。
力士乐油泵结构原理
6
A11VLO 四、控制阀设定值的计算与调节 1. 恒功率的基本计算公式
工作压力
7
A11VLO
2. 恒功率的调节步骤
i. 在M1口接测压表(0~160bar以上量程) ii. 压力切断值调至足够高，恒功率调节螺钉拧至足够高，系统溢流阀调
至最低；
iii. 电比例排量在最大 iv. 系统憋压(对混凝土泵送机械可点动憋缸)； v. 提高系统溢流阀的设定至计算变量点压力； vi. 逐渐拧出恒功率设定螺钉(即减小恒功率设定值)，同时观察M1口压
2
A11VLO
壳体 滑靴 前轴承
斜盘
柱塞
最小排轴承 蝶形弹簧
球铰
最大排量螺钉
回程盘
后盖
配流盘 后轴承 增压泵
3
A11VLO
二、各组成部分的功能 1.壳体 2.回转体总成（主轴及轴承，缸体，柱塞，斜盘，月牙轴承，回程 盘，配流盘，球铰及蝶形弹簧） 3.后盖 4.控制阀、控制活塞 5.密封件
Hydraulic pump training A11VLO190(260)LRDU2/11R
Sany Germany GmbH Huiping Dai
A11VLO
一、油泵的组成结构 1.壳体 2.回转体总成（主轴及轴承，缸体，柱塞，斜盘，月牙轴承，回 程盘，配流盘，球铰及蝶形弹簧） 3.后盖(增压泵) 4.控制阀、控制活塞 5.密封件
10
A4VG机械调零
11
测到负压-0.2bar以下； 4.油液黏度较高，转速过高且油泵经常工作在大排量下，在吸油口可测
到负压-0.2bar以下； 5.系统油液颗粒污染度超标，并为耐磨颗粒； 6. 油泵长时间工作在低压(<10bar)大排量工况下； 7. 壳体背压过高(轴封漏油)： 泄漏管过细，加装了背压高的单向阀，或
REXROTH力士乐柱塞泵的机械原理
REXROTH力士乐柱塞泵的机械原理力士乐柱塞泵柱塞往复运动总行程L是不变的，由凸轮的升程决定。
柱塞每循环的供油量大小取决于供油行程,供油行程不受凸轮轴控制是可变的。
供油开始时刻不随供油行程的变化而变化。
力士乐Rexroth柱塞泵的优点1. 参数高：额定压力高，转速高，力士乐油泵的驱动功率大2. 效率高，容积效率为95%左右，总效率为90%左右3. 寿命长4. 变量方便，形式多5. 单位功率的重量轻6. 力士乐柱塞泵主要零件均受压应力，材料强度性能可得以充分利用力士乐rexroth柱塞泵的缺点适用于开式回路液压驱动特点斜盘轴向柱塞变量泵。
液压泵的流量正比于泵的转速和排量可通过调节斜盘角度来实现无级变量额定工作压力可达到35MPa优异的吸入特性选用长寿命。
高精度轴承具备结构设计紧凑，重量轻，低噪声特点静压平衡滑靴提高使用寿命控制响应灵敏带斜盘角度指示器类型B 排量1.0...7.1 cm^3/转工作压力至250 bar类型F 排量4...28 cm^3/转工作压力至280 bar类型S （F-Silence）排量4...28 cm^3/U 工作压力至280 bar20 0-20.5ml/r 28 8.1-28.1ml/r 40 0-40.1ml/r55 15.8-54.8ml/r 58 0-58.5ml/r 80 23.1-80ml/r78 0-78ml/r 107 30.8-107 117 0-117ml/r160 46.1-160ml/r 250 0-250ml/r 355 0-355ml/r500 0-500ml/rLV表示变时方式：LV- 恒功率控制DR- 恒压控制EL- 电气比例控制HD- 液压控制MA- 手机控制（带手轮）2.0表示柱塞泵的系列：系列 2.0 规格20-160 系列 5.1 规格250-500柱塞泵的使用注意事项冲洗阀箱和更换其中各零件时，不要将紧定杆顶得太紧，不漏浆即可;拆卸右油缸更换活塞上的撞销时，应注意撞销必须躲开油缸下端盖的缺口(油路联通口)，否则，不能补油而使活塞不能换向;油箱部分要经常保持清洁，不能用水冲洗箱盖及集成块;液压油要保持绝对清洁，一定要定期检查油的质量;在调整好泵的压力以后，一般不要去调整溢流阀，否则将原来系统调乱，易出现故障;出现不正常声音，应立即关机，检查故障源，修复之。
Rexroth力士乐柱塞泵工作原理与说明
Rexroth力士乐柱塞泵工作原理与说明Rexroth柱塞泵是靠柱塞在缸体中作往复运动造成密封容积的变化来实现吸油与压油的液压泵，与齿轮泵和叶片泵相比，这种泵有许多优点。
首先，构成密封容积的零件为圆柱形的柱塞和缸孔，加工方便，可得到较高的配合精度，密封性能好，在高压工作仍有较高的容积效率；第二，只需改变柱塞的工作行程就能改变流量，易于实现变量；第三，柱塞泵中的主要零件均受压应力作用，材料强度性能可得到充分利用。
由于柱塞泵压力高，结构紧凑，效率高，流量调节方便，故在需要高压、大流量、大功率的系统中和流量需要调节的场合，如龙门刨床、拉床、液压机、工程机械、矿山冶金机械、船舶上得到广泛的应用。
柱塞泵按柱塞的排列和运动方向不同，可分为径向柱塞泵和轴向柱塞泵两大类Rexroth柱塞泵工作原理与说明柱塞泵原理一、径向柱塞泵特征：各柱塞排列在传动轴半径方向，即柱塞中心线垂直于传动轴中心线 1. 径向柱塞泵的工作原理结构：定子、转子、柱塞、配油轴等↓ ↓ 偏心固定工作原理：V密形成——同上上半周，吸油 V密变化——转子顺转< 下半周，压油排量V = πd22ez/4 2）流量 qt = Vn =πd22ezn/4 q = Vnηpv =πd22eznηpv/4 变量原理：径向柱塞泵的排量和流量改变偏心距的大小和方向，即可以改变输出油液的大小和方向。
阀配流径向柱塞泵的工作原理径向柱塞泵的特点：流量大，压力高，便于作成多排柱塞的形式，工作可靠但径向尺寸大，自吸能力差，配流轴径向力不平衡，易磨损，间隙不能补偿，故限制了转速和压力的提高。
1.轴向柱塞泵的工作原理轴向柱塞泵是将多个柱塞配置在一个共同缸体的圆周上,并使柱塞中心线和缸体中心线平行的一种泵。
轴向柱塞泵有两种形式,直轴式(斜盘式)和斜轴式(摆缸式),二、轴向柱塞泵特征：柱塞轴线平行或倾斜于缸体的轴线1. 轴向柱塞泵的工作原理1）斜盘式轴向柱塞泵组成：配油盘、柱塞、缸体、倾斜盘等工作原理：V密形成——柱塞和缸体配合而成右半周，V密增大，吸油 V密变化，缸体逆转< 左半周，V密减小，压油吸压油口隔开—配油盘上的封油区及缸体底部的通油孔2）斜轴式轴向柱塞泵特点：传动轴轴线与缸体轴线倾斜一γ角。
力士乐油泵简介A11V(L)OPPT课件
油泵壳体压力过高，表现轴封向外突出，呈锥形。对于A11VO泵， 允许的壳体压力为绝对压力2baபைடு நூலகம்，即表压1bar。超出这个数据，就 会出现一系列问题，如柱塞滑靴脱落，回程盘脱落等。一般来说， 油泵泄油管过细、油温低油液粘度大容易引起壳体压力高。130泵的 泄油口螺纹是M26x1.5,要求配相应的轻载接头和低压胶管。
液压系统启动前，应仔细检查各紧固件和管接头有无松脱，以及
管道有无变形或损伤等。避免发生危险 。
针对北方的低温天气，注意满足最低油液温度15度的要求。
液压泵在初次运转前，必须向泵内注满清洁的液压油，其主要目的就是
润滑轴承和各摩擦幅，以防空运转损坏液压泵。并且在启动前,应手动盘 车，检查安装是否有死点及受力不均匀。方法是大家可以将电机后风扇 罩卸下，用手转动叶轮，感觉受力情况。如果出现受力不均匀现象，必 须检查各连接尺寸，更换有问题零件。
试车过程中系统漏损的油液应作为废油处理,不能再加入油箱中 。
油泵的常见故障现象及原因（针对A11VOLRDS、A11VODRS泵）
1、油泵开启就上高压（达到切断压力值），不操作任何动作。
检查X口，是否有异常压力。查明来源，消除压力。 LS阀被拧死，旋松即可。 LS阀芯卡死在关闭位置，拆卸清洗。一般不会卡的很死，轻轻击打
共创未来
朋友们大家早上好
A11VO 2177-e / 08.99
认识A11V（L)O
各种控制块 泵头阀
通轴驱动
吸油离心泵
可选的泵摆角指示器
Size A11VO A11VLO
Speed 3000 Pressure
A11VO 2177-e / 08.99
40 60 75 95 130 190 260 130 190 260
力士乐变量泵原理图
力士乐变量泵原理图
力士乐变量泵原理图如下：
- 泵体：泵体由进口端和出口端组成，中间连接一个螺杆。
进
口和出口端分别有一个阀门调节液体的进出。
- 马达：驱动泵体运转的部分，通过电动机或其他驱动装置产
生旋转动力。
- 变量齿轮：位于泵体和马达之间，可以调节输出液体的流量
和压力。
它的转速和扭矩是根据输入马达活塞或齿轮泵的速度和扭矩来调整的。
- 进口阀：控制液体进入泵体的阀门，打开时液体可进入泵体。
- 出口阀：控制液体从泵体流出的阀门，打开时液体可从泵体
流出。
原理说明：
1. 当马达开始旋转时，进口阀打开，液体从进口端进入泵体。
2. 螺杆在转动的同时，液体被挤压到螺杆的螺纹槽中，并随着螺杆的旋转被推至出口端。
3. 变量齿轮的转速和扭矩通过输入马达的活塞或齿轮泵的速度和扭矩来调整。
通过调整变量齿轮的转速和扭矩，可以控制输出液体的流量和压力。
4. 出口阀控制液体从泵体流出，当出口阀关闭时，液体在泵体中形成高压。
5. 泵体和变量齿轮之间的液压平衡通过进口和出口阀的打开和关闭进行调节，以维持流量和压力的稳定。
通过以上原理，力士乐变量泵能够根据需要调整输出液体的流量和压力，适用于各种工况下的液体输送和控制。
力士乐变量泵工作原理
力士乐变量泵工作原理
力士乐变量泵是一种采用叶片剖分技术的液压泵，通过改变泵的排量和工作流量来实现流量的调节。
其工作原理如下：
1. 泵的工作原理基于叶片剖分技术，其中一个旋转的中央轴上有多个叶片。
当泵转动时，叶片沿着中央轴向外展开，与固定于泵壳内部的椭圆环形壳体接触。
2. 当泵叶片展开与壳体接触时，它们会沿着椭圆形轨迹移动。
这使得叶片之间的容积不断增加，从而形成了一个负压区域。
3. 负压区域会吸引液体从供液侧进入泵内，液体填充到叶片之间的空隙中，并随着叶片的旋转逐渐推入泵的出口。
4. 当叶片与壳体分离时，形成一个很小的密封间隙，液体被密封在其中，不会倒流。
5. 因为叶片剖分的数量是固定的，所以每个叶片所占的容积是固定的，从而泵的排量也是固定的。
如果需要调节排量，可以通过改变叶片展开的程度来实现。
较大的展开角度会导致更大的排量，而较小的展开角度则会导致较小的排量。
6. 通过控制泵的入口和出口之间的差压，可以改变泵的工作流量。
较大的差压会导致较大的流量，而较小的差压则会导致较小的流量。
综上所述，力士乐变量泵通过改变叶片的展开角度和控制差压
来实现流量的调节。
它具有结构简单、可靠性高、流量范围大等优点，在液压系统中被广泛应用。
rexroth力士乐液压泵工作原理教程
ＲＥＸＲＯＴＨ力士乐液压油泵的工作原理ＲＥＸＲＯＴＨ力士乐液压油泵的工作原理力士乐液压油泵是上海地区德国力士乐液压油泵一级代理商，本公司专业销售批发力士乐油泵、力士乐叶片泵、力士乐柱塞泵、ＲＥＸＲＯＴＨ叶片泵、ＲＥＸＲＯＴＨ柱塞泵、ＲＥＸＲＯＴＨ油泵等系列产品，力士乐油泵主要涉及行业有：水利工程、海事工程、冶金、塑料机械、通用机械、压机、钻孔机、叉车、推土机、起重机、装载机、混凝土泵、挖掘机、压路机、混凝土搅拌车、力士乐液压油泵有限公司 公司网址：ｈｔｔｐ：／／ｗｗｗ．ｒｅｘｒｏｔｈ８．ｃｏｍ／力士乐液压油泵有限公司欢迎您的来电咨询！咨询电话：０２１－６０５６８７３９最高额定工作压力最高峰值压力理论排量实际排量实际流量容积效率机械效率/总效率额定转速最高转速极限吸油压力额定功率最高额定工作压力能连续工作的最高压力最高峰值压力能短时工作的最高压力理论排量泵主轴转一转所产生的容积变化（无泄漏的状态下，泵轴转一转排出的液体容积：称理论几何排量）理论流量泵在单位时间理论上所排出的液体体积（无泄漏的状态下，泵轴转一转排出的液体容积：称理论流量）Q=q*n额定转速允许连续工作的最高转速最高转速允许短时工作的最高转速额定功率油泵连续使用的允许最大功率极限吸油压力（允许真空度）油泵吸油管路允许的真空度外啮合齿轮泵外啮合齿轮泵内啮合齿轮泵内啮合齿轮泵摆线泵螺杆泵2 叶片泵单作用叶片泵2 叶片泵单作用叶片泵双作用叶片泵吸油开始吸油完成压油配油双叶片原理内反馈变量泵直动式外反馈变量泵内反馈变量泵直动式先导式外反馈变量泵带压力调节器变量叶片泵带压力调节器变量叶片泵α斜盘式轴向柱塞泵斜轴式轴向柱塞泵径向柱塞泵径向柱塞泵径向柱塞泵X FRDRA10VSODR油泵X FRDRX FRDRFR X1 barDRX FRDR。
力士乐液压泵工作原理
力士乐液压泵工作原理力士乐液压泵是一种常用的液压传动装置，其工作原理基于液体在封闭的容器内的压力传递和流动。
以下介绍力士乐液压泵的工作原理：1.泵腔：力士乐液压泵内部设有一个密封的泵腔，泵腔分为进油腔和出油腔两部分。
进油腔和出油腔之间通过可移动的柱塞或齿轮等密封装置隔开。
2.进油阀：力士乐液压泵设有一个进油阀，用于控制液压油的流入泵腔的量和压力。
进油阀通常通过机械或电磁控制来实现。
3.运动机构：力士乐液压泵的运动机构通常由电机或发动机提供动力，通过传动装置将动力传递给泵腔的柱塞或齿轮。
柱塞或齿轮在泵腔内进行往复或旋转运动，从而使液体发生流动。
4.出油阀：力士乐液压泵设有一个出油阀，用于控制液压油从出油腔流出的量和压力。
出油阀通常通过机械或电磁控制来实现。
5.液压油：力士乐液压泵工作时需要使用液压油作为工作介质，液压油通常具有较高的粘度和压缩性较小的特点，以确保液体在高压下稳定地传递和流动。
工作过程如下：1. 当进油阀打开时，液压油从油箱通过进油口进入泵腔的进油腔。
2. 动力源传递动力给泵腔的柱塞或齿轮，使其在泵腔内进行往复或旋转运动。
3. 在柱塞或齿轮的作用下，泵腔内部的液压油被压缩和排出，流入出油腔。
4. 液压油经出油阀流出出油腔，经过管道输送到液压执行元件（如液压缸、液压马达等）进行工作。
5. 循环往复上述过程，实现液压泵的连续工作。
总结：力士乐液压泵通过运动机构驱动泵腔内的柱塞或齿轮进行运动，从而使液压油产生压力和流动，为液压系统提供动力。
进油阀和出油阀则起到控制压力和流量的作用。
液压油作为工作介质，通过密封的泵腔和管道系统传递和流动，实现液压功效。
德国Rexroth力士乐液压泵的使用原理
德国Rexroth力士乐液压泵的使用原理德国Rexroth力士乐液压泵的使用原理REXROTH力士乐泵是输送流体或使流体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。
REXROTH力士乐泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。
REXROTH力士乐泵通常可按工作原理分为容积式REXROTH力士乐泵、动力式REXROTH力士乐泵和其他类型REXROTH力士乐泵三类。
除按工作原理分类外，还可按其他方法分类和命名。
如，按驱动方法可分为电动REXROTH力士乐泵和水轮REXROTH力士乐泵等；按结构可分为单级REXROTH力士乐泵和多级REXROTH力士乐泵；按用途可分为锅炉给水REXROTH 力士乐泵和计量REXROTH力士乐泵等；按输送液体的性质可分为水REXROTH力士乐泵、油REXROTH力士乐泵和泥浆REXROTH力士乐泵等。
按照有无轴结构，可分直线REXROTH力士乐泵，和传统REXROTH力士乐泵。
水REXROTH力士乐泵只能输送以流体为介质的物流，不能输送固体。
在化工和石油部门的生产中，原料、半成品和成品大多是液体，而将原料制成半成品和成品，需要经过复杂的工艺过程，REXROTH力士乐泵在这些过程中起到了输送液体和提供化学反应的压力流量的作用，此外，在很多装置中还用REXROTH力士乐泵来调节温度。
在农业生产中，REXROTH力士乐泵是主要的排灌机械。
我国农村幅员广阔，每年农村都需要大量的REXROTH力士乐泵，一般来说农用REXROTH力士乐泵占REXROTH力士乐泵总产量一半以上。
在矿业和冶金工业中，REXROTH力士乐泵也是使用zui多的设备。
矿井需要用REXROTH力士乐泵排水，在选矿、冶炼和轧制过程中，需用REXROTH力士乐泵来供水等。
在电力部门，核电站需要核主REXROTH力士乐泵、二级REXROTH力士乐泵、三级REXROTH力士乐泵、热电厂需要大量的锅炉给水REXROTH力士乐泵、冷凝水REXROTH力士乐泵、油气混输REXROTH力士乐泵、循环水REXROTH力士乐泵和灰渣REXROTH力士乐泵等。
德国REXROTH齿轮泵原理说明
德国REXROTH齿轮泵原理说明力士乐齿轮泵功能说明：力士乐齿轮泵主要由在两套支承盘间旋转的一对齿轮，壳体和它的钱，后法兰组成。
力士乐齿轮泵唇形密封件保证通过前法兰的驱动轴密封。
力士乐齿轮泵施加在支撑盘上的力由环补偿。
力士乐齿轮泵这些环能够承受高压并且耐挤压，在低速下有用。
力士乐齿轮泵每个齿轮12齿，使得泵能够达到很小的流量脉动副值和低噪声级。
力士乐齿轮泵内部密封是靠与输出压力成比例的力来实现的。
力士乐REXROTH齿轮泵高压腔的油液通过间隙向低压腔的泄漏是不可避免的；齿轮泵压油腔的压力油可通过三条途经泄漏到吸油腔去：力士乐齿轮泵一是通过齿轮啮合线处的间隙——齿侧间隙(Meshing-Teeth Side Clearance)，二是通过泵体定子环内孔和齿顶间的径向间隙——齿顶间隙(teeth Tip clearance)，三是通过齿轮两端面和侧板间的间隙——端面间隙(Side Plates-end Face Clearance)。
力士乐齿轮泵在这三类间隙中，力士乐齿轮泵端面间隙的泄漏量最大，压力越高，由间隙泄漏的液压油就愈多。
因此，力士乐齿轮泵为了提高齿轮泵的压力和容积效率，实现齿轮泵的高压化，需要从结构上来取措施，对端面间隙进行自动补偿。
德国REXROTH齿轮泵原理力士乐齿轮泵 0510 415 326 AZPF-10-008LCP20MB-S0288力士乐齿轮泵 0510 415 324 AZPF-10-008LCP20MD200x力士乐齿轮泵 0510 325 013 AZPF-10-005RRR20MB力士乐齿轮泵 0510 425 307 AZPF-10-008LCB20MB力士乐齿轮泵 0510 215 309 AZPF-11-004LCP20KB-S0007力士乐齿轮泵 9510 080 202 AZPF-11-004LNM20MB力士乐齿轮泵 0510 625 047 AZPF-10-016RHO01MB力士乐齿轮泵 0510 625 016 AZPF-10-016RHO30MB力士乐齿轮泵 0510 525 314 AZPF-10-014LHO30MB力士乐齿轮泵 0510 525 325 AZPF-10-014LRR20MB力士乐齿轮泵 0510 725 361 AZPF-10-022LRR20MB力士乐齿轮泵 0510 715 013 AZPF-10-022RCP20MD008xx力士乐齿轮泵 0510 315 007 AZPF-11-005RFN20MB力士乐齿轮泵 0510 425 335 AZPF-11-008LAB01MB力士乐齿轮泵 9510 080 200 AZPF-11-004RCN20MB力士乐齿轮泵 0510 215 009 AZPF-11-004RCP20KB-S0007力士乐齿轮泵 0510 725 031 AZPF-10-022RHO30MB力士乐齿轮泵 0510 725 059 AZPF-10-022RQR12MB力士乐齿轮泵 0510 425 308 AZPF-10-008LFB20MB力士乐齿轮泵 0510 425 315 AZPF-10-008LFO30MB力士乐齿轮泵 0510 725 359 AZPF-10-022LFB20MSxxx21-S0002 力士乐齿轮泵 0510 725 384 AZPF-10-022LHO20KExxx22-S0002 力士乐齿轮泵 0510 515 314 AZPF-10-011LCP20MSxxx12-S0007 力士乐齿轮泵 0510 515 321 AZPF-10-011LCP20MSxxx21-S0007 力士乐齿轮泵 0510 525 311 AZPF-10-011LCB20MB力士乐齿轮泵 0510 515 327 AZPF-10-011LCP20MB-S0288力士乐齿轮泵 0510 645 005 AZPF-10-016RSG20MB力士乐齿轮泵 0510 625 314 AZPF-10-019LCB20MB力士乐齿轮泵 0510 625 053 AZPF-10-016RNL20KSxxx15力士乐齿轮泵 0510 625 021 AZPF-10-016RQR12MB力士乐齿轮泵 0510 515 314 AZPF-10-011LCP20MSxxx12-S0007 力士乐齿轮泵 0510 515 321 AZPF-10-011LCP20MSxxx21-S0007 力士乐齿轮泵 0510 425 025 AZPF-10-008RQR20MB力士乐齿轮泵 0510 425 015 AZPF-10-008RRR12MB力士乐齿轮泵 0510 615 344 AZPF-10-016LCP20MSxxx21-S0007。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9
A11VLO
常见的可能引起A11VLO油泵损坏的原因 1.启动油泵前未在壳体内注油； 2.油箱液位过低(常可在吸油管部位听到噪声)； 3.吸油口加过滤器而过滤器堵塞或长久不换,或吸油管太细，在吸油口可 测到负压-0.2bar以下； 4.油液黏度较高，转速过高且油泵经常工作在大排量下，在吸油口可测 到负压-0.2bar以下； 5.系统油液颗粒污染度超标，并为耐磨颗粒； 6. 油泵长时间工作在低压(<10bar)大排量工况下； 7. 壳体背压过高(轴封漏油)： 泄漏管过细，加装了背压高的单向阀，或 与其他背压高的管路接到一起等。 相应维护时应避免以上现象。
6
A11VLO
四、控制阀设定值的计算与调节
1. 恒功率的基本计算公式
工作压力
© All rights reserved by Bosch Rexroth AG, even and especially in cases of proprietary rights applications. We also retain sole power of disposal, including all rights relating to copying, transmission and dissemination.
© All rights reserved by Bosch Rexroth AG, even and especially in cases of proprietary rights applications. We also retain sole power of disposal, including all rights relating to copying, transmission and dissemination.
11
© All rights reserved by Bosch Rexroth AG, even and especially in cases of proprietary rights applications. We also retain sole power of disposal, including all rights relating to copying, transmission and dissemination.
10
A4VG机械调零
© All rights reserved by Bosch Rexroth AG, even and especially in cases of proprietary rights applications. We also retain sole power of disposal, including all rights relating to copying, transmission and dissemination.
3
A11VLO
二、各组成部分的功能 1.壳体 2.回转体总成（主轴及轴承，缸体，柱塞，斜盘，月牙轴承，回程 盘，配流盘，球铰及蝶形弹簧） 3.后盖 4.控制阀、控制活塞 5.密封件
© All rights reserved by Bosch Rexroth AG, even and especially in cases of proprietary rights applications. We also retain sole power of disposal, including all rights relating to copying, transmission and dissemi
3.压力切断的设定
© All rights reserved by Bosch Rexroth AG, even and especially in cases of proprietary rights applications. We also retain sole power of disposal, including all rights relating to copying, transmission and dissemination.
5
A11VLO
电例
1是电比例电流在400-1200ma,2是200-600ma
在比例电磁阀与阀座之间调 节螺钉为一个内六角,调节比 例电磁阀的起始位置,当比例 电磁铁上通200的电流,无排 量是拧松,排量过大时拧紧.
© All rights reserved by Bosch Rexroth AG, even and especially in cases of proprietary rights applications. We also retain sole power of disposal, including all rights relating to copying, transmission and dissemination.
4
A11VLO
三、A11VLO190或260LRDU2的工作原理
M1的压力在0-120bar
© All rights reserved by Bosch Rexroth AG, even and especially in cases of proprietary rights applications. We also retain sole power of disposal, including all rights relating to copying, transmission and dissemination.
© All rights reserved by Bosch Rexroth AG, even and especially in cases of proprietary rights applications. We also retain sole power of disposal, including all rights relating to copying, transmission and dissemination.
7
A11VLO
2. 恒功率的调节步骤 i. 在M1口接测压表(0~160bar以上量程) ii. 压力切断值调至足够高，恒功率调节螺钉拧至足够高，系统溢流阀调 至最低； iii. 电比例排量在最大 iv. 系统憋压(对混凝土泵送机械可点动憋缸)； v. 提高系统溢流阀的设定至计算变量点压力； vi. 逐渐拧出恒功率设定螺钉(即减小恒功率设定值)，同时观察M1口压 力从无至有的变化，待此压力开始出现时锁定恒功率调节的设定点即 可； vii.重复憋几次缸，检查系统压力和M1压力∆p(Q驱动功率=qv每分钟排 量.∆p/600)，确保调节设定的准确。
Hydraulic pump training A11VLO190(260)LRDU2/11R
Sany Germany GmbH Huiping Dai
A11VLO
一、油泵的组成结构 1.壳体 2.回转体总成（主轴及轴承，缸体，柱塞，斜盘，月牙轴承，回 程盘，配流盘，球铰及蝶形弹簧） 3.后盖(增压泵) 4.控制阀、控制活塞 5.密封件
2
A11VLO
控制阀
斜盘
柱塞
最小排量螺钉
缸体
壳体 滑靴
配流盘
前轴承 后轴承
主轴
增压泵
轴封
月牙轴承 蝶形弹簧
球铰 回程盘
最大排量螺钉
后盖
