电子配线架选型中的5个问题和5个误区
电子配线架选型中的5个问题和5个误区
电子配线架选型中的5个问题和5个误区现在越来越多的业主开始关注电子配线架了，有很多新大楼，新数据中心都在考虑上电子配线架。
可是面对众多的电子配线架品牌，到底应该选择哪款电子配线架呢？笔者根据自己多年跟踪电子配线架的应用案例，提出电子配线架选型的时候要核对的5个问题和应该避免陷入的5个误区。
注意到了这些方面，则所选择的电子配线架方案就会给业主日后的应用带来便利，否则所选择的电子配线架很可能会给业主带来无限的烦恼。
第1问，电子配线架是端口探测型的还是链路探测型的？现在大部分的电子配线架都是链路型的了，但是还有个别的厂家依然采用端口探测型的工作原理。
实际上这个道理很简单，端口探测型的电子配线架系统只能探测到配线架上每个RJ-45端口有没有跳线插进来，而这个端口是和另外哪个端口相连接却是不知道的。
它所能做到的说的好听一些是靠逻辑判断，说的不好听的就是靠“猜”。
比如有两个端口先后插入了跳线，则端口探测系统就“猜”这两个端口是用一根跳线连接起来了。
具体是不是真的连接起来，系统是不知道的。
你如果拿两根跳线按系统的指示顺序分别插到两个端口上，这时端口探测型的电子配线架就会“猜”错，它会认为这两个端口是连到一起了。
链路探测型的电子配线架系统却不然，链路探测的工作原理是利用第9针跳线的技术将跳线两端的两个RJ-45端口形成一个回路，链路探测就是探测这个回路是否是在连通状态。
回路（或称链路）探测型的电子配线架系统可以实时地掌握所有的端口之间的链接关系，根本不用去“猜”。
第2问，电子配线架系统运行以前能跳线吗？这个看来不着边际的问题实际上非常实用。
比如在工程系统安装的时候，绝大部分的情况是，电子配线架系统的有源设备由于各种原因还没有安装调试完毕，甚至还没有接通电源。
但与此同时配线架已经安装完毕并可以跳线了。
由于施工进度的原因，业主要求网络必须开通，就是说一定要进行跳线连接了。
在这种情况下，如果是链路探测型的电子配线架系统就完全没有问题，安装人员可以直接用跳线把配线架的端口连接起来。

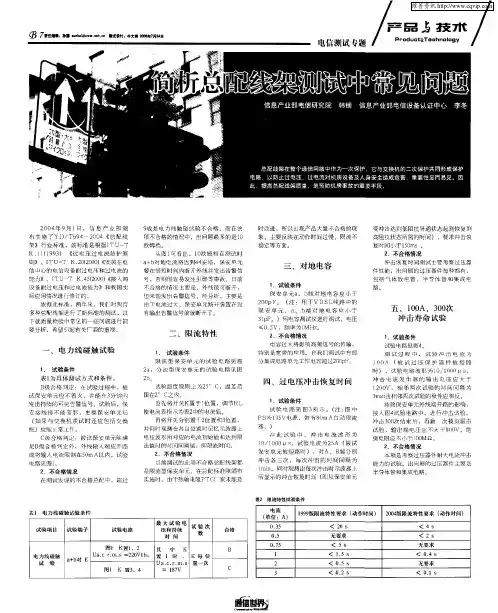

简析总配线架测试中常见问题
表１ 为具体 测试方式和条 件。
Ｂ 合 格 判 定 ： ／试 验 过 程 中 ， 被 级 ±
试 验 温度 原 则上 的２ 。 Ｃ，温 差 范 ５ 围在 ２ Ｃ 内。 。 ｚ
四、过 电压 冲击 恢复时间
１ 试 验 条 件
试验 电路 见 图３ 示 。（ 所 注 器 。） 图中 ＰＳ １ ５ 为 Ｖ电源 ，带 有 ８ ｍ Ａ 臼动 犋流 ３ ０
五 、 １０ ０ Ａ ３ ０ ０ 次 冲击寿命试验
１ 试 验 条 件
试验 电路 见 图４ 。
测 试 过 程 中 ， 试 验 冲 击 电 流 为
二 、 限 流 特 性
１ 试 验 条件
限 流 型 保 安 单 兀 的 试 验 电 路 见 图
２ 不 合 格 情况 电容 过 大将 影 响高 频 信 号 的 传输 ， 特 别是 宽 带 的麻 用 。存 我 们 测 试 中有 部
冲 击 电 流 发 牛 器 的 输 出 电 压 应 大 于
１ 着 火 ，并 能 ／ ３ 钟 十９ 发 出持 续 的可 见 告 警信 号 。 试验 后 ， 保 安 接 线 排 不 能 变 形 ， 更 换 保 安 单 元 后 （ 果 与 交 换 机 联 试 时 还 应 包 括 交换 如 机 ）应 能 【常 工ｎ 。 ［ Ｃ 合 格 判 定 ：被 试 保 安 单 元 除 满 缄 足Ｂ 合 格 判 定 外 ， 外线 输 入 端 应 开 路 级 或将 输 入 电 流 限 制 在５ ｍ Ａ以内 。 试 验 ０
电路 见 图 ｌ 。
３ ｌ 且 相邻 两 次 试验 的 极性 应 相反 。 １ｉ Ｔｎ 排 除保 安 单 元外 线 端 开路 的 影 响 ，
接 人 图４ 试验 电路 中 ，进 行 冲 击 试 验 。

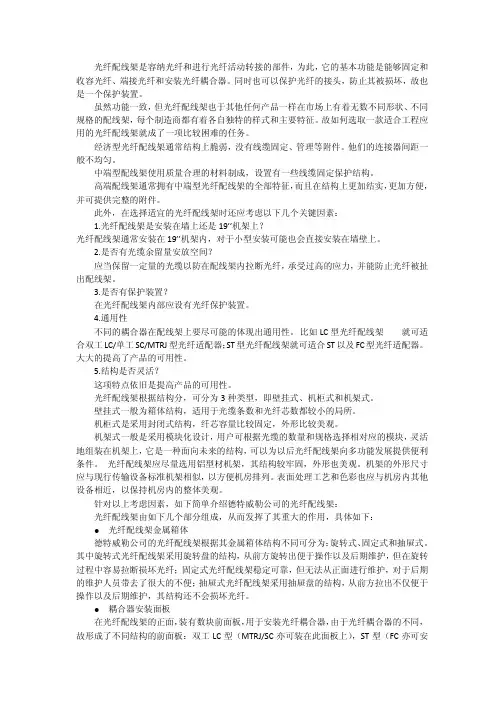

如何选择合适的光纤配线架
光纤配线架是容纳光纤和进行光纤活动转接的部件，为此，它的基本功能是能够固定和收容光纤、端接光纤和安装光纤耦合器。
同时也可以保护光纤的接头，防止其被损坏，故也是一个保护装置。
虽然功能一致，但光纤配线架也于其他任何产品一样在市场上有着无数不同形状、不同规格的配线架，每个制造商都有着各自独特的样式和主要特征。
故如何选取一款适合工程应用的光纤配线架就成了一项比较困难的任务。
经济型光纤配线架通常结构上脆弱，没有线缆固定、管理等附件。
他们的连接器间距一般不均匀。
中端型配线架使用质量合理的材料制成，设置有一些线缆固定保护结构。
高端配线架通常拥有中端型光纤配线架的全部特征，而且在结构上更加结实，更加方便，并可提供完整的附件。
此外，在选择适宜的光纤配线架时还应考虑以下几个关键因素：1.光纤配线架是安装在墙上还是19’’机架上？光纤配线架通常安装在19’’机架内，对于小型安装可能也会直接安装在墙壁上。
2.是否有光缆余留量安放空间？应当保留一定量的光缆以防在配线架内拉断光纤，承受过高的应力，并能防止光纤被扯出配线架。
3.是否有保护装置？在光纤配线架内部应设有光纤保护装置。
4.通用性不同的耦合器在配线架上要尽可能的体现出通用性。
比如LC型光纤配线架 就可适合双工LC/单工SC/MTRJ型光纤适配器；ST型光纤配线架就可适合ST以及FC型光纤适配器。
大大的提高了产品的可用性。
5.结构是否灵活？这项特点依旧是提高产品的可用性。
光纤配线架根据结构分，可分为3种类型，即壁挂式、机柜式和机架式。
壁挂式一般为箱体结构，适用于光缆条数和光纤芯数都较小的局所。
机柜式是采用封闭式结构，纤芯容量比较固定，外形比较美观。
机架式一般是采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，灵活地组装在机架上，它是一种面向未来的结构，可以为以后光纤配线架向多功能发展提供便利条件。
光纤配线架应尽量选用铝型材机架，其结构较牢固，外形也美观。
机架的外形尺寸应与现行传输设备标准机架相似，以方便机房排列。
机电设备安装常见技术问题及改善办法
机电设备安装常见技术问题及改善办法随着科技的不断进步，机电设备在各行各业中得到了广泛的应用，从工厂生产到家庭生活，机电设备的作用无处不在。
由于机电设备的复杂性和安装技术的要求，安装过程中常常会遇到各种技术问题。
本文将就机电设备安装常见的技术问题及改善办法进行探讨。
一、布线问题布线是机电设备安装中非常重要的一环，影响到整个设备的运行效果和安全性。
常见的布线问题包括布线混乱、过载、短路等。
布线混乱会导致维修和排障困难，过载和短路则容易引发设备故障和安全事故。
改善办法：1.合理规划布线方案，根据设备需要的电力和信号传输进行布线，保持布线整齐有序。
2.使用合格的电缆和插座，确保电气连接可靠，并按照相关标准进行安装。
3.定期对布线进行检查，及时清理积灰和排除隐患。
二、设备不稳定设备在安装后出现频繁故障或运行不稳定的现象，是很多用户常常遇到的问题。
设备不稳定会影响正常生产和使用，造成不必要的损失。
改善办法：1. 确保设备在安装前进行了严格的测试和调试，保证设备本身没有质量问题。
2. 根据设备的使用环境和要求，合理调整设备的参数和功能，以适应实际使用情况。
3. 对设备进行定期维护和检查，及时处理故障和隐患，保证设备的稳定运行。
三、安全隐患机电设备安装中常常存在安全隐患，如设备接地不良、电气保护不到位、机械安全装置不完善等问题，容易引发人身伤害和设备损坏。
改善办法：1. 严格按照安全技术规范和标准进行安装和调试，保证设备的安全性。
2. 进行安全隐患排查，及时处理电气接地、保护和机械安全装置的问题。
3. 对安全隐患进行定期检查和评估，开展安全培训和教育，提高使用人员的安全意识。
四、接口兼容问题随着技术的不断更新和设备功能的不断增加，机电设备之间的接口兼容问题也逐渐凸显出来。
设备之间的兼容性不良会导致设备无法正常通讯和协作，影响整个生产流程。
改善办法：1. 在选购设备时，应考虑设备的兼容性和通讯协议是否一致，尽量选择兼容性好的设备。

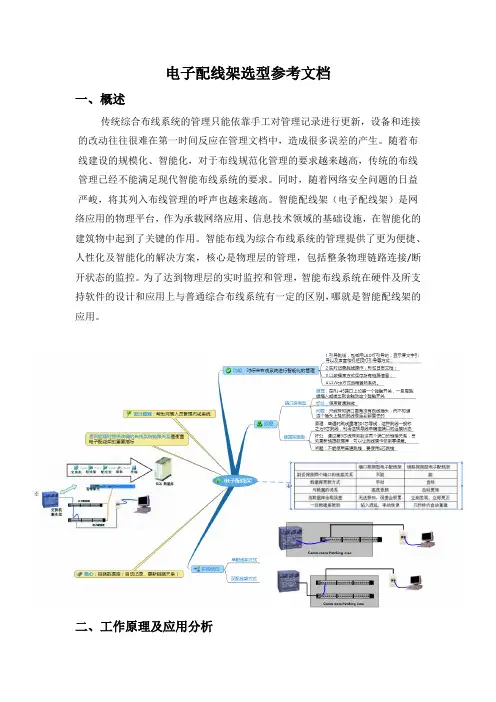

电子配线架选型参考文档
电子配线架选型参考文档一、概述传统综合布线系统的管理只能依靠手工对管理记录进行更新，设备和连接的改动往往很难在第一时间反应在管理文档中，造成很多误差的产生。
随着布线建设的规模化、智能化，对于布线规范化管理的要求越来越高，传统的布线管理已经不能满足现代智能布线系统的要求。
同时，随着网络安全问题的日益严峻，将其列入布线管理的呼声也越来越高。
智能配线架（电子配线架）是网络应用的物理平台，作为承载网络应用、信息技术领域的基础设施，在智能化的建筑物中起到了关键的作用。
智能布线为综合布线系统的管理提供了更为便捷、人性化及智能化的解决方案，核心是物理层的管理，包括整条物理链路连接/断开状态的监控。
为了达到物理层的实时监控和管理，智能布线系统在硬件及所支持软件的设计和应用上与普通综合布线系统有一定的区别，哪就是智能配线架的应用。
二、工作原理及应用分析1、电子配线架技术类型电子配线架技术主要有端口技术和链路技术两种。
（1）端口检测技术即端口内置了微开关，采用标准跳线接入端口即可有感应。
端口探测法的原理就是在RJ-45或光纤的端口上加装一个碰触开关，一旦有跳线插入就会触动这个碰触开关。
碰触开关就会通知系统这个端口有跳线插进来了。
反之也是一样，如果原来的端口里已经有个跳线插头，一旦这个端口里的跳线被拔出，系统也会马上通知系统，这个端口里已经没有插头了。
端口探测法最大的好处在于可以使用普通跳线。
最大的问题在于，它只能探知端口里有没有跳线插头而不知道这个插头上挂的跳线是连到那里去的。
比如，系统通知用户要把A端口和B端口用跳线连接起来，如图1所示。
发出指令后系统只是在等待A、B端口是否有跳线插进来。
一旦两个端口都先后有跳线插进来，系统就会认为连接正确，跳线工作完成，而并不管这两个端口是不是用一根跳线连接起来的。
（2）链路检测技术依靠跳线中附加的导体，通过跳线中的附加导体接触形成回路进行检测。
链路探测法的原理是在普通的跳线里增加一根导线，这种跳线一般称之为9芯跳线。

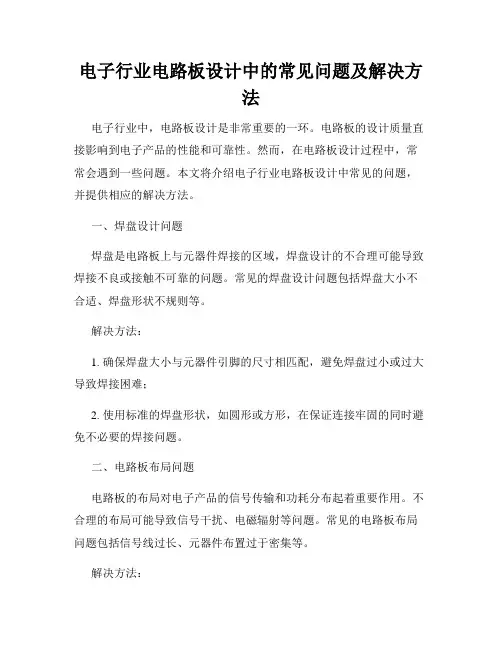

电子行业电路板设计中的常见问题及解决方法
电子行业电路板设计中的常见问题及解决方法电子行业中，电路板设计是非常重要的一环。
电路板的设计质量直接影响到电子产品的性能和可靠性。
然而，在电路板设计过程中，常常会遇到一些问题。
本文将介绍电子行业电路板设计中常见的问题，并提供相应的解决方法。
一、焊盘设计问题焊盘是电路板上与元器件焊接的区域，焊盘设计的不合理可能导致焊接不良或接触不可靠的问题。
常见的焊盘设计问题包括焊盘大小不合适、焊盘形状不规则等。
解决方法：1. 确保焊盘大小与元器件引脚的尺寸相匹配，避免焊盘过小或过大导致焊接困难；2. 使用标准的焊盘形状，如圆形或方形，在保证连接牢固的同时避免不必要的焊接问题。
二、电路板布局问题电路板的布局对电子产品的信号传输和功耗分布起着重要作用。
不合理的布局可能导致信号干扰、电磁辐射等问题。
常见的电路板布局问题包括信号线过长、元器件布置过于密集等。
解决方法：1. 布置信号线时，使用尽量短的线路路径，降低信号干扰的可能性；2. 合理规划元器件的布局，确保元器件之间的距离足够，减少互相干扰的机会；3. 使用地平面铺铜技术，有效减少电磁辐射，提高设计的抗干扰能力。
三、电磁兼容性问题电路板设计中，电磁兼容性是一个不容忽视的问题。
电子产品产生的电磁干扰可能会影响到周围设备的正常工作。
常见的电磁兼容性问题包括电磁辐射超标、电磁感应互相干扰等。
解决方法：1. 使用合适的屏蔽技术，如添加屏蔽罩或屏蔽层，阻挡电磁辐射；2. 合理布局地线和电源线，避免电磁感应互相干扰；3. 进行电磁兼容性测试，确保产品符合相关标准。
四、热管理问题电子产品在工作过程中会产生大量的热量，热管理是电路板设计中需要考虑的重要问题。
过高的温度会对元器件的性能和寿命造成影响。
常见的热管理问题包括散热不良、局部温度过高等。
解决方法：1. 使用合适的散热设计，如添加散热片或散热孔，增加热量的传导和散发；2. 确保电路板的通风良好，避免热量积聚；3. 使用低功耗元器件，减少热量产生。
关于罗森伯格电子配线系统的常见问题和解答
并 且 通 过 导 入 ＣＳ 数 据 表 格 的 方 式 ，可 以将 Ｖ ＣＳ Ｖ点 位 表 与 ＣＡＤ 图 纸 中 的 点 位 自 动 建 立 联 系 ，方便 了 用户 的 使 用 。在 管 理 布 线 系统
时 ，不 需 要 手 动 的 在 ＣＡＤ 图 纸 中 查 找 目标 点 位 的 物 理 地 址 ， 只 需 要 在 管 理 软 件 中 点 下 鼠
管 理 系 统 采 用 的 是 双 配 线 架 管 理 方 式 ， 只 有
在 双 配 线 架 的 状 态 下 ， 才 能 完 整 地 实 现 端 到
避 免 资 产 的浪 费 。
（ ５）可 以 将 ＣＡＤ 矢 量 图 纸 导 入 数 据 库 ，
端 的 管 理 方 式 ， 并 且 对 链 路 的 连 接 状 态 实 时
发 能 力 较 强 的 用 户 ， 可 以 通 过 第 三 方 接 口 将 布 线 管 理 软 件 整 合 到 系 统 管 理 平 台 中 去 。 用 户 可 以 在 统 一 的平 台 内 实 现 电子 化 的 申请 、 审批和 操作 的流程 ，简化 了用户 的管理 流程 。 （ ７）数 据 库 可 以记 录 所 有 的 点 位 测 试 报
线 架 采 用 了 模 块 化 的 设 计 ，该 模 块 可 以 兼 容
罗森 伯 格 公 司 的 电子 配 线 管理 系统 和 其 他 厂 商 ຫໍສະໝຸດ 系统 相 比有 什 么优 势 ？
相 比 其 他 厂 商 的 产 品 ， 罗 森 伯 格 公 司 的
电子 配 线 系统 总 体 上 有 以 下几 部 分 的优 势 ：
烦和错误。 （ ４）可 以 对 端 口的 利 用 率 实 Ｂ－ 出 统 计 ， － ， Ｊ ￣
电子配线架常用知识点总结
电子配线架常用知识点总结1. 电子配线架的基本组成电子配线架通常由配线模块、连接模块、配线管理模块、接地模块和其他配件组成。
配线模块主要用于连接不同设备之间的电缆，并提供电缆的管理和保护功能。
连接模块用于连接配线模块和设备，实现信号传输。
配线管理模块用于管理电缆的布局和标识，方便后期维护和管理。
接地模块用于确保整个配线架的接地性能，保证系统的安全性。
其他配件包括安装支架、标识系统等。
2. 电子配线架的类型电子配线架根据其功能和用途的不同，可以分为多种类型，如电话配线架、网络配线架、数据配线架等。
电话配线架主要用于接入电话线路，网络配线架用于接入网络设备，数据配线架用于接入数据传输设备。
此外，还有一些混合类型的配线架，可以满足不同系统的需求。
3. 电子配线架的安装电子配线架的安装需要遵循一定的规范和标准，确保系统的稳定性和安全性。
在安装过程中，需要考虑配线架的位置、布局、连接方法等因素。
同时，要确保配线架与其他设备的连接正确，并且配线架的接地性能良好。
4. 电子配线架的维护电子配线架在使用过程中需要进行定期的维护和保养，以确保其正常运行和安全性。
维护工作主要包括检查配线架的连接状态、清理配线架的灰尘和杂物、更换损坏的配件等。
此外，还需要对配线架的接地系统进行检查和测试，确保系统的接地性能良好。
5. 电子配线架的标识和管理在使用电子配线架的过程中，需要对配线架进行标识和管理，以便后期的维护和管理工作。
标识工作主要包括对不同设备和电缆进行编号和标识，便于对系统进行识别和管理。
管理工作主要包括对配线架的连接状态、布局和配置进行记录和管理，以确保系统的稳定性和安全性。
6. 电子配线架的故障排除在使用过程中，电子配线架可能会出现各种故障，如连接故障、线缆故障、设备故障等。
对于这些故障，需要进行及时的排除和修复。
在排除故障时，需要对配线架进行逐步检查，找出故障原因，并进行修复。
总之，电子配线架是电子通信系统中一个非常重要的设备，掌握电子配线架的常用知识点对于提高通信系统的稳定性和可靠性有着重要的意义。
电子配线架技术资料
关于RiT电子配线管理系统产品的常见问题和解答目录1. 电子配线管理系统与普通布线系统的区别在哪里？ (3)2. RiT电子配线管理系统采用的是双配线架管理方式还是单配线架管理方式？为什么？ (3)3. RiT电子配线管理系统采用的LED 灯有何作用？ (4)4. RiT电子配线管理系统的配线架采用的是专用配线架还是普通配线架？ (4)5. RiT电子配线管理系统的跳线采用的是专用跳线还是普通跳线？ (4)6. RiT 电子配线管理系统采用何种扫描方式，为何种通讯协议？ (4)7. RiT 电子配线管理系统的软件是中文界面还是英文界面？ (4)8. RiT 电子配线管理系统的配线架支持哪些性能？ (5)9. RiT 电子配线管理系统的配线架提供屏蔽系统的配线架吗？ (5)电子配线管理系统有一个带开关的48口配线架，是何作用？ (5)10. RiT电子配线管理系统对管理间信息点的数量有限制吗？ (5)11. RiT12. 那么这种无限制管理方式，即扩展仪机连管理方式在扩展仪级联次数多的情况下是否会降低传输质量？ (5)电子配线管理系统的扫描仪和配线架之间采用何种线缆连接？ (5)13. RiT电子配线管理系统的扫描仪和扩展仪之间采用何种线缆连接？ (6)14. RiT15. RiT电子配线管理系统的扩展仪和主机之间采用何种线缆连接？ (6)电子配线管理系统的主机位于何位置，与何种设备相连？ (6)16. RiT电子配线管理系统可以和所有的交换机共同工作吗？ (6)17. RiT电子配线管理系统的主机扫描仪即网络扫描仪是何作用？ (6)18. RiT电子配线管理系统的数据库为何种数据库？ (6)19. RiT电子配线管理系统的数据库的通讯协议是ODBC 吗？ (7)20. RiT电子配线管理系统的软件是按照什么方式采购的？ (7)21. RiT电子配线管理系统的软件应该安装在什么应用环境下？ (7)22. RiT电子配线管理系统是B/S架构吗？ (7)23. RiT电子配线管理系统的软件支持2次开发功能吗？ (7)24. RiT电子配线管理系统的软件能和网络管理软件通讯吗？请列举 (7)25. RiT电子配线管理系统的软件LICENCE在需要扩容时如何操作？ (7)26. RiT电子配线管理系统有网络通讯协议即SNMP功能吗？ (7)27. RiT28. RiT 电子配线管理系统能否实现在工作端计算机终端的改变或者交换，服务器能立即侦测？ (8)29. RiT 电子配线管理系统能否实现在服务器端的真正的交换，即服务器下交换命令，即可实现所有配线架端口的交换吗？ (8)电子配线管理系统的手持控制板有何作用？ (8)30. RiT电子配线管理系统的手持控制板连接在什么位置？ (8)31. RiT32. RiT 电子配线管理系统可在服务器端下MACs工作命令的区域只是同一个配线架吗？ (8)33. RiT 电子配线管理系统可在服务器端下MACs工作命令的区域只是同一个配线架吗？ (9)34. RiT 电子配线管理系统所探测到的重要事件以何种形式发送给需要得到通知的人？ (9)电子配线管理系统所打印的报告可以输出成EXCEL 形式吗？ (9)35. RiT电子配线管理系统和其他竞争对手相比有什么特殊的优势？ (9)36. RiT电子配线管理系统如何增加布线链路的安全性的？ (9)37. RiT电子配线管理系统如何探测网络黑客入侵并查找位置的？ (10)38. RiT电子配线管理系统的PATCHVIEW, PVMax , PV4E 都是什么意思？ (10)39. RiT电子配线管理系统的PVMax 和PV 有何区别？ (10)40. RiT电子配线管理系统能做到单配线架方式吗？ (10)41. RiT42. RiT 电子配线管理系统在成本造价和投资上比常规的布线系统会提高多少？ 1043. RiT电子配线架技术资料 (12)电子配线管理系统与普通布线系统的区别在哪里？答：RIT 电子配线管理系统和常规布线系统所存在的区别1)做到普通配线系统无法实现的通断实时监测功能，能监视和管理所有通断链路的所有完整信息，不仅仅是包括其通断状态，而且能对其通断端口的位置做准确定位。
六类配线架 制作标准
标题：六类配线架制作标准引言：在现代信息技术的发展中，六类配线架作为一种重要的网络设备，扮演着连接和传输数据的关键角色。
为了确保配线架的稳定性和可靠性，制定并遵守相应的制作标准至关重要。
本文将详细介绍六类配线架制作的六个方面标准，包括设计准则、材料选择、安装规范、连接方法、测试要求和维护要点。
一、设计准则（200字）1. 空间布局：配线架应根据实际需要进行合理布局，确保各模块之间的距离符合规范，避免信号干扰。
2. 电缆通道：应设置足够数量和尺寸的电缆通道，以便于电缆的穿线和管理。
3. 散热设计：充分考虑散热问题，保证配线架内部温度适宜，避免设备过热。
4. 标识标注：对配线架上的各个端口和线缆进行明确的标识和标注，便于管理和维护。
二、材料选择（150字）1. 配线架框架：选择高质量的金属材料，具有良好的抗腐蚀性和机械强度。
2. 连接模块：选用符合六类标准的模块，确保信号传输的稳定性和可靠性。
3. 电缆支架：采用合适的电缆支架，使电缆固定牢固并保持整齐。
三、安装规范（200字）1. 安装位置：配线架应安装在通风良好、温度适宜、尘埃较少的区域，并且易于维护和管理。
2. 固定方式：使用专用的安装支架或螺丝将配线架牢固地固定在墙面或机柜上。
3. 穿线方法：遵循正确的穿线方法，保持电缆的最小弯曲半径，避免信号衰减和干扰。
四、连接方法（150字）1. 线缆准备：对六类网络线缆进行剥皮、修剪和分类处理，确保线缆末端的质量和长度符合要求。
2. 连接模块插入：将线缆插头按照正确的顺序插入相应的连接模块中，确保插入牢固且接触良好。
3. 线缆管理：对连接后的线缆进行整理、固定和标识，避免松动或交叉。
五、测试要求（150字）1. 连通性测试：使用专业的网络测试仪对每个连接端口进行连通性测试，确保信号传输正常。
2. 速率测试：对配线架上的线缆进行速率测试，确保其满足六类标准的传输要求。
3. 报告记录：对测试结果进行记录，并编制相应的测试报告，以备日后查阅和维护。
电子电路设计中的注意事项和常见问题
电子电路设计中的注意事项和常见问题电子电路设计是现代科技领域重要的一环，它涉及到众多工程师和科学家的工作。
电子电路设计的成功与否直接影响产品的性能和可靠性。
因此，我们需要在设计过程中遵循一些注意事项，并解决一些常见问题，以确保设计的成功和高质量。
下面将分点详细介绍这些注意事项和常见问题。
注意事项：1. 确定电路需求：在设计电子电路之前，首先明确电路的需求和功能。
了解产品的实际应用场景和要求，并进行充分的调研和分析。
只有明确了电路需求，才能更好地开展设计工作。
2. 系统设计：在电子电路设计的初期阶段，进行系统级设计是必要的。
通过整体思考和系统级仿真，可以更好地确定电路的结构、输入输出接口等。
系统设计必须考虑到电路的可扩展性、稳定性和成本效益等因素。
3. 选择合适的器件：在电子电路设计中，选择合适的器件非常重要。
根据电路需求和性能要求，在市场上找到性能稳定、质量可靠的元器件。
尽量使用有相关证书和可追溯性的元器件，以确保电路稳定性和长期可靠性。
4. 进行详细的电路设计：根据系统设计的基础上，进行详细的电路设计。
包括电路图绘制、元器件参数计算等。
设计中需要合理选择电阻、电容、电感等元器件，并进行适当的参数优化。
同时，注意电路中的特殊信号处理、电源噪声消除等。
5. 进行仿真和分析：在电路设计完成后，使用专业的电路仿真工具进行仿真和分析。
仿真结果可以帮助我们理解电路的工作原理、优化设计，并及早发现并解决潜在问题。
常见问题及解决方法：1. 电路不工作或性能不稳定：这是电子电路设计中常见的问题。
可能原因包括元器件质量问题、线路连接错误、参数设置不正确等。
解决方法是检查元器件，重新检查线路连接，并重新优化和调整参数。
2. 电路噪声问题：电子电路中常常会受到各种噪声的干扰，影响电路性能和信号质量。
常见的解决方法包括选择合适的滤波器，调整线路布局，减少干扰源等。
3. 散热问题：高功率电子电路往往伴随着散热问题。
在设计过程中，应合理选择散热元件，并进行合理的散热设计。
同方ROTA-电子配线架智能管理系统
数据电子配线架 TFEP-C01
2020/5/26
数据电子配线架 TFEP-C01
2020/5/26
数据电子配线架 TFEP-C01
采用八针普通跳线，便于配置 实时跟踪跳线连接变化 对资产和物理层连接更改的所有变化进行记录、报告、发送警报或报警 无需专用跳线，与标准的铜缆或光缆跳线兼容 下发派工单指导工程师完成跳接 向管理员报告数据变01
2020/5/26
备注：光纤电子配线架，19英寸，1U24双工LC耦合器卡口，指示灯实时监测 反应端口的使用变化状态（带熔接盘，不含耦合器，带1根0.76m控制线）
LC双工耦合器+数据接口转LC或SC型接口支架 （FA830SMF+ CP-F01 ）
发送至管理软件 2、将管理员通过管理软件下达的指令发送 至电子配线架 3、每一个控制中心可控制24台电子配线架 （同一机柜内）
2020/5/26
电子配线架主控单元 TFEC-01
2020/5/26
电子配线架主控单元 TFEC-01 （主要功能）
① 将收集到的电子配线架端口或链路信息发送至管理软件。 ② 将管理员通过管理软件下达的指令发送至电子配线架。 ③ 1U高度，可直接安装在19英寸机架或机柜内。 ④ 一台机柜内，每一个控制中心可控制24台电子配线架。 ⑤ 通用的输出类型和安全保证。 ⑥ 通过以太网连接将信息反馈到PC服务器。 ⑦ 提供集成管理环境，可以查询端口的状态，链路信息。 ⑧ 派工单显示与确认。
2020/5/26
TFEP智能电子配线架
电子配线架符合TIA/EIA 568C和ISO11801 ，支持Cat 5e、Cat 6、Cat 6A屏蔽及非屏 蔽布线系统，光纤系统支持常用双工LC接 头以及单工SC接头，本身特点如下：
电气设备安装过程中存在的问题以及预防措施
电气设备安装过程中存在的问题以及预防措施1. 设备选型不合理：电气设备的选型应根据工程的实际需要进行选择，包括电流负载、电压等级、环境温度等因素的考虑。
如果选型不合理，可能导致设备不耐高温、电流容量不足等问题。
预防措施：在进行设备选型时，要充分考虑工程实际需求，进行充分的技术论证。
2. 设备安装位置不当：电气设备的安装位置应根据设备的特点及要求进行合理安排，如距离热源、湿气等有一定的安全距离。
如果安装位置不当，可能引起设备热量过大、受潮等问题，从而影响设备的正常运行。
预防措施：在进行设备安装时，要根据设备的特点和要求选择合适的位置，并且确保具备良好的通风和湿度控制条件。
3. 接线错误：设备的接线质量直接影响到设备的性能和使用寿命。
如果接线错误，可能引起设备漏电、短路等问题，从而造成电气设备的故障。
预防措施：在进行设备接线时，应仔细阅读设备的接线图和说明书，并根据要求进行正确的接线操作。
要对接线进行仔细检查，以确保接线的正确性。
4. 配电箱设计不当：配电箱是电气设备的重要组成部分，如果设计不当可能引起漏电、过载等问题。
配电箱容量过小、布线不合理等。
预防措施：在设计配电箱时，要根据实际需求进行合理的容量规划，并确保布线合理、整洁。
在配电箱的安装过程中，要进行充分的检查和测试，以确保配电箱的正常运行。
5. 施工不规范：电气设备安装过程中的施工不规范可能包括材料质量不合格、工艺操作不当等问题。
这些问题可能导致设备的性能下降、寿命缩短等。
预防措施：在进行电气设备安装时，要严格按照相关标准和规范进行施工操作，确保施工的规范性和质量。
电气设备安装过程中存在的问题及其预防措施主要包括设备选型不合理、设备安装位置不当、接线错误、配电箱设计不当和施工不规范等方面。
通过充分的技术论证、合理安排设备安装位置、正确进行接线操作、合理设计配电箱和严格按照规范进行施工操作等，可以有效预防以上问题的发生，确保电气设备的正常运行。
电子配线架
电子配线架1.1 电子配线架的概念电子配线架更准确的说法应该为智能化布线管理系统。
由硬件和软件两大部分组成，电子硬件的机制监测配线间中的连接情况，软件则记录整个网络中所有设备的文档资料。
智能化布线管理系统能够准确、可靠、安全、提供端到端的实时监视和相应的文档记录。
综合布线智能实时管理能节约时间，使业务中断达到最小，能有效利用有源设备，能精确完善的记录文档，能在修复故障时降低中断时间，对有计划的 MAC (Move 移动、Add 添加、Change 变更) 能迅速做出反应。
通过智能布线系统，将网络连接的架构及其变化自动传给系统管理软件，管理系统将收到的实时信息进行处理，用户通过查询管理系统，便可随时了解布线系统的最新结构。
通过将管理元素全部电子化管理，可以做到直观、实时和高效的无纸化管理。
1.2 电子配线架的发展历程第一代智能布线系统出现在1995年，当时采用一种布线箱取代了传统的配线架的方案，跳线则完全采用电子化，跳线操作时只需通过软件，没有实际跳线的插拔。
这种智能布线系统拥有十分先进的跳线管理功能，但由于造价昂贵，而且断电时无法工作，因此很少有人采用。
（美国DynaTrax系统。
用户只需移动鼠标，就可以进行布线的移动、增加、改变。
可在现有的各种网络上运行，并支持现在网络将来的升级）第二代智能布线系统出现在2000年前后，采用智能型配线架和智能型跳线。
采用智能型配线架和智能型跳线都是在传统配线架和传统跳线的基础上改型而成，管理设备用于从智能型配线架和智能型跳线里采集相应的管理信息，软件则可以直观的反应管理的内容和给管理人员提供一个管理平台，实际的操作仍须管理员现场操作。
第三代智能布线系统就是在第二代的基础上通过SNMP（简单网络管理协议）与交换设备互相通信，可查询所有连接设备的IP地址、主机名和MAC 地址等信息，从而达到更完善的管理功能。
1.3 电子配线架功能及特点基本功能引导跳线。
包括用LED灯引导，显示屏文字引导以及声音和机柜顶灯引导等方式；实时记录跳线操作，形成日志文档。
电子行业电子配线架
电子行业电子配线架1. 引言电子行业是信息技术发展的核心领域之一，涵盖了从电子器件制造到电子设备组装的各个环节。
其中，电子配线架是电子设备组装中不可或缺的关键组成部分。
本文将介绍电子行业中的电子配线架，包括定义、作用、分类、应用领域等内容。
2. 定义电子配线架是指用于组织和管理电子设备内部电路线路连接的设备。
它提供了一种方便和可靠的方式来连接电子器件的输入和输出端口，同时也方便了后续的维护和调试工作。
3. 作用电子配线架在电子行业中起到了至关重要的作用。
具体来说，它具有以下几个方面的功能：•线路连接：电子配线架提供了连接电子器件内部电路线路的接口，将不同部分的电路连接在一起，实现信号传输和电力分配。
•信号调整：电子配线架中常常配备有阻抗调整器、滤波器等组件，可以对信号进行调整和滤波，保证信号传输的质量。
•维护和检修：电子配线架可以提供方便的维护和调试接口，使得维护人员可以快速定位和解决故障。
•标识和管理：电子配线架通常以模块化设计，每个模块配备标识和管理功能，方便用户对电路进行标识和管理。
4. 分类根据电子配线架的不同特点和用途，可以将其分为以下几类：4.1 机架式电子配线架机架式电子配线架是一种以机架为基础的设备，可以在机架上安装和连接各种电子设备。
它通常采用标准化的尺寸和接口，方便用户根据需求进行组装和更换。
机架式电子配线架广泛应用于数据中心、通信基站等场景。
4.2 板式电子配线架板式电子配线架是一种以电子板为基础的设备，通过板间连接线路来实现电路的连接。
它通常由多层电路板组成，其中每一层电路板可实现不同功能的线路连接。
板式电子配线架具有结构紧凑、信号传输性能优良等特点，广泛应用于电子设备的生产和测试过程中。
4.3 壁挂式电子配线架壁挂式电子配线架是一种直接固定在墙壁上的设备，通常用于小型电子设备组装场景。
它具有体积小、安装方便的特点，适合于空间有限的场所使用。
4.4 其他类型除了以上几种常见的电子配线架类型之外，还有一些特殊用途的电子配线架，如高频信号配线架、光纤配线架等。
电子设备安装行业中的常见错误及其影响分析
电子设备安装行业中的常见错误及其影响分析电子设备安装行业中的常见错误及其影响分析电子设备安装行业在当今快速发展的科技时代中扮演着重要的角色。
然而，由于各种原因，常常发生错误。
这些错误不仅会给用户带来不便，还可能导致设备损坏甚至危害人身安全。
本文将列举一些常见的错误，并分析其可能产生的影响。
1. 电缆敷设错误电缆敷设错误是电子设备安装行业中最常见的错误之一。
当电缆被敷设不当时，可能会导致信号质量下降、电流传输不稳定甚至设备损坏。
例如，如果电缆被扭曲或过多拉伸，可能会导致信号衰减或断裂。
此外，错误的电缆长度和错误的敷设路线也会导致信号传输的延迟和失真。
2. 墙壁孔洞错误在电子设备安装过程中，需要在墙壁上钻洞来固定线路或设备。
然而，如果钻洞的位置选择错误或钻孔深度不准确，可能会导致墙壁破损或设备固定不牢。
这不仅影响了装饰美观，还可能对墙壁构造产生潜在的影响。
例如，如果电缆被穿过支撑结构的墙壁，可能会影响整个建筑物的结构稳定性。
3. 功率计算错误在电子设备安装过程中，需要正确计算设备的功率需求，以确保系统能够正常运行。
然而，如果功率计算错误，可能导致供电系统超负荷运行，引发设备故障或甚至起火。
此外，过高的功率需求可能导致供电系统不足，无法满足设备的正常运行需求。
4. 接地错误接地是电子设备安装过程中至关重要的一环。
如果接地不当，可能会导致电流泄漏、静电积聚、电磁干扰等问题。
这些问题不仅会影响设备的正常运行，还可能对设备和人身安全造成危害。
例如，如果接地不良，可能会导致设备外壳带电，增加触电风险。
5. 设备散热不良电子设备在运行过程中会产生大量的热量，如果散热不良，可能会导致设备过热而损坏。
例如，如果设备被放置在密闭的空间中，缺乏循环空气或散热器，热量无法有效散发，可能会引发设备故障甚至火灾。
6. 错误的设备放置在电子设备安装过程中，设备的放置位置也是一个重要考虑因素。
如果设备被放置在不适宜的环境中，可能会受到震动、湿度、尘埃等外界影响，导致设备故障。
电气设备安装过程中存在的问题以及预防措施
电气设备安装过程中存在的问题以及预防措施在现代社会中，电气设备已经成为生产生活中不可或缺的重要组成部分。
在电气设备安装过程中，常常会出现各种问题，给工程施工和设备运行带来不少困扰。
为了确保电气设备的正常安装和使用，我们需要认真探讨并采取相应的预防措施。
一、安装过程中存在的问题1. 设备选型不合理在电气设备安装过程中，有时会因为选型不合理，选择了不符合实际需求的设备，导致后期设备无法正常运行，造成资源浪费。
选用功率过大的电机或使用不符合标准规范的电缆线，都会影响设备的正常运行。
2. 设备材料质量不合格一些企业为了节约成本，可能会选用质量不合格的设备材料，这样会导致设备在使用过程中出现各种故障，甚至安全事故。
电缆线的绝缘材料不合格，容易导致线路短路甚至火灾等问题。
3. 安装工艺不规范在电气设备安装过程中，安装工艺不规范也是一个常见问题。
接线不当、绝缘包覆不完整等，都会引发设备运行不稳定、故障频繁等问题。
4. 环境条件不良在一些特殊场所的电气设备安装过程中，可能会受到环境条件的限制，例如高湿、高温、腐蚀性气体等，这些不良环境条件会影响设备的运行稳定性和寿命。
5. 施工人员技术不足有些施工单位为了降低成本，可能会招揽技术不足的施工人员，他们在安装电气设备时可能会存在操作不规范、接线错误等问题，从而影响设备的正常运行。
二、预防措施1. 合理选型在安装电气设备时，要根据实际需求合理选型，选择符合负荷要求、品质良好的设备，避免因为选型不当而导致后期运行问题。
2. 严格把控设备质量在采购设备材料时，要严格把控质量，选择正规厂家生产的合格产品，确保设备质量达标，避免因材料不合格而带来的后期问题。
3. 规范安装工艺在安装电气设备时，要遵循相关的安装规范和标准，以确保安装工艺规范，包括接线、绝缘处理等步骤，避免安装过程中出现不规范的处理，影响设备的正常运行。
4. 优化环境条件对于在特殊环境条件下安装的电气设备，要根据实际环境条件采取相应的措施，例如加强防腐蚀措施、提高防水、防潮性能等，以确保设备能够在恶劣环境下正常运行。
电子电路设计中的常见问题解析
电子电路设计中的常见问题解析引言：电子电路设计是现代科技领域中的重要组成部分，广泛应用于通信、计算机、医疗等各个领域。
然而，在电子电路设计过程中，常常会遇到各种问题，这些问题可能会导致电路性能下降、故障发生甚至设备损坏。
本文将对电子电路设计中的常见问题进行解析，并提供相应的解决方案。
一、电路布局与线路长度不当在电子电路设计中，电路布局与线路长度的合理安排对于电路性能具有重要影响。
如果电路布局不合理或者线路长度过长，会导致信号传输延迟增加、串扰效应加剧等问题。
解决这些问题的方法包括：1. 合理规划电路布局，将信号源、信号处理单元和输入输出接口等功能模块相互靠近，减少信号传输路径。
2. 控制线路长度，尽量减少信号传输的延迟和串扰效应。
可以通过增加缓冲器、使用差分信号传输等方式来解决。
二、电源噪声与干扰问题电源噪声和干扰是电子电路设计中常见的问题。
电源噪声会导致电路工作不稳定，干扰则可能引起信号失真。
以下是解决这些问题的方法：1. 使用滤波电容和电感等元件来减小电源噪声。
可以采用低噪声稳压器、分离式电源等电源设计方案。
2. 采取屏蔽措施，减少外界干扰对电路的影响。
可以使用金属屏蔽罩、地线屏蔽等方法来提高电路的抗干扰能力。
三、温度与热量管理问题在电子电路设计中，温度和热量管理是必须考虑的问题。
过高的温度会导致电子元件老化、性能下降甚至故障。
以下是解决这些问题的方法：1. 合理选择散热器和风扇等散热装置，提高电路的散热效果。
2. 控制电路功耗，减少热量产生。
可以采用低功耗元件、优化电路结构等方式来降低电路功耗。
四、信号完整性与时序问题信号完整性和时序问题是电子电路设计中常见的挑战。
信号完整性问题包括信号衰减、时钟抖动等，时序问题则涉及信号的传输速度和同步问题。
以下是解决这些问题的方法：1. 使用合适的信号传输线路和驱动器，提高信号完整性。
可以采用差分信号传输、增加信号驱动能力等方式来改善信号质量。
2. 合理设计时钟系统，保证各个模块之间的时序一致性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子配线架选型中的5个问题和5个误区现在越来越多的业主开始关注电子配线架了，有很多新大楼，新数据中心都在考虑上电子配线架。
可是面对众多的电子配线架品牌，到底应该选择哪款电子配线架呢？笔者根据自己多年跟踪电子配线架的应用案例，提出电子配线架选型的时候要核对的5个问题和应该避免陷入的5个误区。
注意到了这些方面，则所选择的电子配线架方案就会给业主日后的应用带来便利，否则所选择的电子配线架很可能会给业主带来无限的烦恼。
第1问，电子配线架是端口探测型的还是链路探测型的？现在大部分的电子配线架都是链路型的了，但是还有个别的厂家依然采用端口探测型的工作原理。
实际上这个道理很简单，端口探测型的电子配线架系统只能探测到配线架上每个RJ-45端口有没有跳线插进来，而这个端口是和另外哪个端口相连接却是不知道的。
它所能做到的说的好听一些是靠逻辑判断，说的不好听的就是靠“猜”。
比如有两个端口先后插入了跳线，则端口探测系统就“猜”这两个端口是用一根跳线连接起来了。
具体是不是真的连接起来，系统是不知道的。
你如果拿两根跳线按系统的指示顺序分别插到两个端口上，这时端口探测型的电子配线架就会“猜”错，它会认为这两个端口是连到一起了。
链路探测型的电子配线架系统却不然，链路探测的工作原理是利用第9针跳线的技术将跳线两端的两个RJ-45端口形成一个回路，链路探测就是探测这个回路是否是在连通状态。
回路（或称链路）探测型的电子配线架系统可以实时地掌握所有的端口之间的链接关系，根本不用去“猜”。
第2问，电子配线架系统运行以前能跳线吗？这个看来不着边际的问题实际上非常实用。
比如在工程系统安装的时候，绝大部分的情况是，电子配线架系统的有源设备由于各种原因还没有安装调试完毕，甚至还没有接通电源。
但与此同时配线架已经安装完毕并可以跳线了。
由于施工进度的原因，业主要求网络必须开通，就是说一定要进行跳线连接了。
在这种情况下，如果是链路探测型的电子配线架系统就完全没有问题，安装人员可以直接用跳线把配线架的端口连接起来。
连接完成后也不必一一记录端口之间的链接关系。
因为一旦电子配线架的有源设备安装调试完毕，接通电源后，几秒钟的时间，电子配线架系统就会通过第9针回路的原理，扫描所有的端口连接关系，并形成一张准确的数据库。
端口探测型的电子配线架可就不一样了，如果在电子配线架有源设备还没有正常运行的境况下强行进行跳线操作，则每跳接一根跳线就必须马上做现场记录，如果操作人员操作有误或记录有误，那么这个错误就会隐藏在系统里，没人能察觉到。
因为端口探测原理是完全有可能探测不到这个错误的。
等到电子配线架调试完毕，这些现场记录要一条一条地用手工的方法录入到计算机里。
同样，如果在录入中发生差错，这个差错也会隐藏下来，形成后患。
第3问，电子配线架在断电的时候能跳线吗？这个问题与第2个问题相似，但也是一个非常现实和实用的问题。
和其他电子系统一样，电子配线架也会有维护、升级、调试的时候。
有时候也会要求电子配线架系统临时断电关闭。
但在这个时候，网络的运行还是要保证的，也就是说网络设备的正常维护操作还是要正常进行的。
所谓网络维护，很大一部分工作就是要进行跳线操作。
和第2个问题一样，链路探测型的电子配线架即使在断电的情况下也可以跳线，并不用顾虑操作记录。
端口探测型的如果要在断电的情况下跳线，就少不了大量的手工记录和录入，并且没有纠错功能。
第4问，跳线操作是不是一定要按照工作单的指引进行？这里要解释一下什么是工作单和工作单引导。
现在几乎所有的电子配线架都有工作单指引功能。
所谓工作单就是在跳线操作前先告知系统我要做什么，具体地说就是通知系统我要把那两个端口断开，或把那两个端口连接上。
一个工作单可以包含有很多条这种断开，或连接的操作。
系统接到通知后就会形成一个工作单，然后按照一定的顺序，通过一定的提示方式引导操作人员进行断开，或者连接的跳线操作。
这里说的引导方式有两大类，LED发光二极管显示灯引导和LCD液晶显示屏引导。
后面的问题会涉及这两种引导方式。
现在有个误区，好像有了电子配线架就一定要按部就班地下工作单，然后按上面说的两种引导方式进行跳线操作。
其实在实际工作中在很多情况下，网管人员更愿意省掉下工作订单的麻烦，直接到配线架跟前去进行跳线操作，而只是让电子配线架来做操作记录的工作。
如果是链路探测型的电子配线架，上述操作完全没问题。
网管人员只要按自己的意愿去跳接或插拔跳线就可以了。
操作完成后可以拍拍屁股走人，让电子配线架来收拾后面的事情，感觉会非常爽。
因为电子配线架会把刚才的操作自动记录下来，并自动更新到链路数据库里。
而端口探测型的电子配线架就惨了，网管人员跳线操作完成后一定要仔细记录刚才您做了什么，并且马上登陆到系统中录入这些记录。
这中间如果记录或录入出了什么差错，这些差错就会永久地隐藏下来并传递下去，直至整个链路数据库变成一本天书。
第5个问题，跳线操作引导是那种方式?上面已经提及到了两种引导方式，LED发光二极管显示灯引导和LCD液晶显示屏引导。
这里分别做一下介绍和分析：LED发光二极管显示灯引导, 这里说的LED指示灯是指所有端口都配有这种指示灯，详见图-1。
图-1从上面的图可以看出，每个RJ-45的端口上面都有个小LED显示灯。
操作人们要做的就是记住两个口令，“闪亮拔下”和“常亮插上”。
其含义就是如果看到LED显示灯在闪，就是系统让你把连在上面的跳线拔下来。
而如果看到有两个端口的指示灯都亮着，并且没有闪耀，这就是你让你用一根跳线把这两个端口连起来，如果连接正确这两个灯就熄灭了。
如果连接错了，则连接错的两个端口上的LED灯就会开始闪耀，根据“闪亮拔下”的含义那是让你把这根跳线拔下来重新连接。
只要记住这两个口令，系统就会引导你一步一步地操作，至所有的连接都正确为止。
可以看出这是一种“傻瓜”型的操作方式，比较适用非专业的人员操作。
在国外就有网管人员用电话遥控偏远地区办公室的秘书小姐完成跳线操作的案例，在国内也有网管人员指导民工用这种方法半天完成几百条跳线的操作而无一差错的案例。
另外一种引导就是LCD显示屏引导，通常的做法是在机柜里人眼高度的地方安装一个显示屏，详见图-2：图-2这个显示屏上显示的内容就是指示工作人员应该做的跳线操作，图-3就是一个典型的LCD显示屏的显示内容。
图-3在这个案例上显示的内容是让操作人员把1号机柜的2号配线架上的4号端口连接到1号机柜的12号配线架上的9号端口上。
可以看出来，起码操作人员是要按照这个显示屏的指示去找这些编号，不算太麻烦，但还算不上“傻瓜”型操作。
究竟用哪种引导方式用户可以根据自己的喜好来确定，应该说引导方式并不是非常关键的选型因素，但是用户应该知道自己要的是那种引导方式。
第1个误区，9针跳线不是国际标准。
上面已经多次提到9针跳线技术。
接触过布线或网络的人都知道网线是有4个线对，对应的RJ-45插头和端口也是8针的。
所以才有9针跳线不符合国际标准一说。
但是很少有人知道，实际上RJ-45标准是留有10个针位的，即使9针跳线技术占用了第9针，RJ-45的槽位还留有一个空位。
这也就是为什么，9针跳线的插头完全可以插进任何一个RJ-45端口的原因。
因为这个9针跳线是符合国际标准的。
第2个误区，双配线架不符合中国国情。
首先来看看什么是单配线架，什么是双配线架。
单配线架就是把来自工作区线缆端接到水平配线架上，而跳线就直接从水平配线架上跳接到交换机的端口上，详见图-4。
图-4双配线架除了上述的水平配线架以外，交换机的每个端口也要端接到另一个交换机配线架上，详见图-5。
图-5从上面的链路结构来看，双配线架比单配线架要多一个配线架，因而成本肯定要高。
在国外，网络设计人员出于安全与稳定的考虑，比较倾向于跳线的两端都跳接在无源设备上，所以喜欢用双配线架形式。
而在中国为了节省投资，单配线架的形式却很流行。
基于链路探测技术的电子配线架系统是要求布线系统采用双配线架形式。
原因很简单，跳线接触的两端都要参加智能化的管理，如果采用单配线架则管理的只有水平端口这一侧，另一侧的交换机无法参与管理。
双配线架是把交换机的所有端口都映射到交换机配线架上，详见图-6。
这样电子配线架系统就可以把跳线两端的配线架信息都采集下来，参与智能管理。
图-6从上面的结构图可以看出来，如果要采用链路探测原理的电子配线架，双配线架结构几乎是不可避免的。
其造价也肯定要高于单配线架的方案。
但是，电子配线架本身就是针对高端用户的，如数据中心，大型企事业单位的楼宇等等。
这些用户大多希望通过电子配线架提高日后的管理水平、降低管理成本、减少宕机时间、提高整个网络系统的稳定性和安全性，从而收回当初的电子配线架的投资成本。
而有很多这样的用户处于对布线系统稳定性和可靠性的考虑，即使不上电子配线架也会采用双配线架的方式。
例如，有些数据中心的设计标准就已经规定必须采用双配线架的方式。
总之，采用电子配线架就是为了实现日后网络管理的智能化，为了降低成本而放弃智能化的原则，实际上是背离了电子配线架使用的基本原则，其结果显然是得不偿失。
第3个误区，9针跳线的第9针很容易折断采用9针跳线原理的公司有多种设计方案。
其大多数方案都是采用和8芯跳线一样的线规、插头、插槽，只不过是在RJ-45的插头上的预留位置多加了一针，一般人不仔细观察是很难辨别的，见图-7。
图-7即使是采用RJ-45插头外侧接触簧片的方案，其结构设计也充分考虑了可靠性和安全性的要求，如不是有意用特殊工具破坏，其可靠性是不容质疑的。
可以说，第9针断线的几率和其他8芯断线的几率是一样的。
在10多年的实践中，无论是哪个公司的9针方案电子配线架都还没有听说过断线的问题。
第4个误区，电子配线架只适用于网管水平高的单位错！只有非智能化的电子配线架才会依赖高水平的管理部门和人员。
因为非智能化的电子配线架要求操作人员必须严格按照其规定操作程序跳接跳线，如果搞错，系统就有可能出现误判。
另外非智能化电子配线架的链路连接关系无论是否是按工作订单进行操作，都是靠手工录入的。
这当然对操作人员有严格的要求。
用这样的电子配线架系统，只会增加管理成本。
而智能化的电子配线架的管理是全智能化的，它有纠错能力，即使操作人员有误，系统也会强行引导操作人员更正其错误。
链路关系更是不用操作人员介入，智能化的电子配线架会自动识别链路连接关系并自动更新链路数据库。
智能化的电子配线架可以大大减少对操作人员的依赖，减轻劳动强度，节省维护费用并大大提高系统的可靠性和安全性。
第5个误区，9针技术的电子配线架如果用了普通跳线会造成混乱首先这种可能性很小，在实际的工程项目中，如果采用9针跳线方案，其网络间里只有9针跳线存在，不会有普通跳线混进来。
另外9针跳线一般都会采用比较特殊的颜色与其他加以区别。
