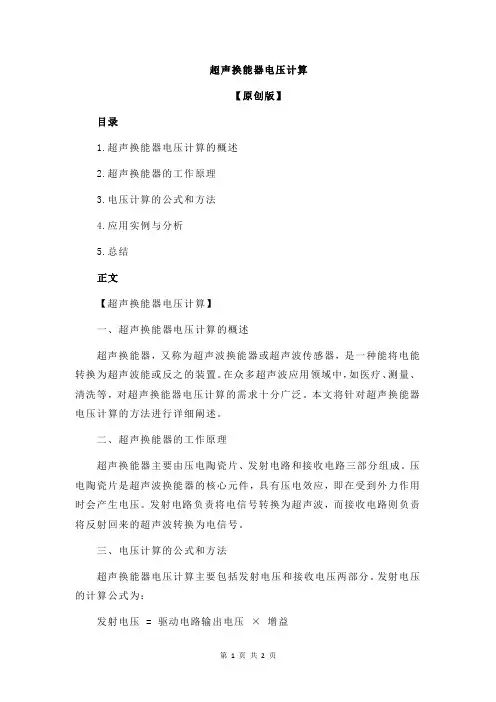

超声换能器电压计算【原创版】目录1.超声换能器电压计算的概述2.超声换能器的工作原理3.电压计算的公式和方法4.应用实例与分析5.总结正文【超声换能器电压计算】一、超声换能器电压计算的概述超声换能器，又称为超声波换能器或超声波传感器，是一种能将电能转换为超声波能或反之的装置。
在众多超声波应用领域中，如医疗、测量、清洗等，对超声换能器电压计算的需求十分广泛。
本文将针对超声换能器电压计算的方法进行详细阐述。
二、超声换能器的工作原理超声换能器主要由压电陶瓷片、发射电路和接收电路三部分组成。
压电陶瓷片是超声波换能器的核心元件，具有压电效应，即在受到外力作用时会产生电压。
发射电路负责将电信号转换为超声波，而接收电路则负责将反射回来的超声波转换为电信号。
三、电压计算的公式和方法超声换能器电压计算主要包括发射电压和接收电压两部分。
发射电压的计算公式为：发射电压 = 驱动电路输出电压×增益其中，驱动电路输出电压是指驱动电路产生的电压，增益是指超声波换能器本身的电压放大倍数。
接收电压的计算公式为：接收电压 = 回波电压×接收电路增益其中，回波电压是指从被测物体反射回来的超声波电压，接收电路增益是指接收电路对回波电压的放大倍数。
四、应用实例与分析假设我们有一个超声波换能器，其压电陶瓷片的尺寸为 100mm ×100mm，厚度为 10mm。
根据其压电效应，我们可以计算出其发射电压为100V。
假设增益为 2，则发射电压为 200V。
在接收回波电压时，假设接收电路增益为 4，则接收电压为 80V。
这样，我们就可以通过计算得出超声换能器的电压。
五、总结超声换能器电压计算是超声波技术应用中的一个重要环节。
通过发射电压和接收电压的计算，可以更准确地了解超声换能器的工作状态，从而为实际应用提供有力支持。
简单了解超声波换能器的作用
简单了解超声波换能器的作⽤超声波换能器是⼀种能把⾼频电能转化为机械能的装置，材料的压电效应将电信号转换为机械振动。
超声波换能器是⼀种能量转换器件，它的功能是将输⼊的电功率转换成机械功率（即超声波）再传递出去，⽽⾃⾝消耗很少的⼀部分功率。
⼀、超声波换能器的⼯作原理：在总结超声波焊接机换能器的种类之前，我们先来了解⼀下超声波换能器的⼯作原理：超声波换能器是由锆钛酸铅压电陶瓷材料制造的夹芯式构件组成，通常在超声波焊接头处就会有⼀组超声波换能器。
超声波换能器主要功能是实现声能、电能、机械能的能量转换。
⼆、超声波换能器的作⽤：超声波换能器的作⽤主要表现在能量转化上，主要通过超声波换能器把超声波能量集中，然后转化到超声波模具及焊接头上。
三、超声波换能器的种类：超声波换能器的分类⽅式有多种多样，常见的有：1.按照换能器的振动模式，可分为剪切振动换能器、扭转振动换能器、纵向振动换能器、弯曲振动换能器等。
2.按照换能器的⼯作状态，可分为接收型超声换能器、发射型超声换能器和收发两⽤型超声换能器。
3.按照换能器的⼯作介质，可分为液体换能器、固体换能器以及⽓介超声换能器等。
4.按照换能器的输⼊功率和⼯作信号，可分为检测超声换能器、脉冲信号换能器、功率超声换能器、连续波信号换能器、调制信号换能器等。
5.按照换能器的形状，可分为圆柱型换能器、棒状换能器、圆盘型换能器、复合型超声换能器及球形换能器等。
6.按照能量转换的机理和所⽤的换能材料，可分为电磁声换能器、静电换能器、机械型超声换能器、磁致伸缩换能器、压电换能器等。
德召尼克（常州）焊接科技有限公司是⼀家在江苏常州注册的企业，以超声波焊接，振动摩擦焊接，激光塑料焊接应⽤为核⼼，⾮标⾃动化设备研发设计为依托的⾼科技企业。
⽬前公司主要业务领域涉⾜：电声⾏业，汽车⾏业、医疗⾏业，净⽔⾏业等不同领域。
公司秉承以科技为先导、以品质和效益为中⼼、以技术创新为推动⼒，致⼒于为客户提供先进的超声波，振动摩擦，激光等焊接领域的技术开发与研究，主要涉及产品包括：超声波塑料焊接、超声波⾦属焊接、振动摩擦焊接，激光塑料焊接系统、以及相应焊头、模具的设计和制造，⾮标⾃动化系统设备集成。
新型超声换能器的设计原理与应用
新型超声换能器的设计原理与应用新型超声换能器的设计原理与应用1. 引言在现代科技发展的今天，超声技术在各个领域的应用越来越广泛。
作为一种能够产生高频声波并将其转化为其他形式能量的装置，超声换能器在医疗、工业、通信等领域发挥着重要的作用。
本文将深入探讨新型超声换能器的设计原理与应用，旨在帮助读者更全面地理解这一领域的知识。
2. 超声换能器的基本原理超声换能器是一种能够将电能转化为声能或声能转化为电能的装置。
其基本原理是利用压电材料的压电效应或逆压电效应来实现能量的转换。
当施加外加电场时，压电材料会产生机械应变，从而产生声波。
逆压电效应则是指在超声波的作用下，压电材料会产生电荷，从而转化为电能。
3. 新型超声换能器的设计原理3.1 材料选择新型超声换能器的设计首先要考虑材料的选择。
常用的压电材料有PZT陶瓷、PZT单晶、PVDF等。
不同材料具有不同的压电系数和机械性能，因此在选择时需要根据具体需求进行权衡。
3.2 结构设计结构设计是超声换能器设计中的关键环节。
传统的压电换能器一般采用表面贴装方式，但这种结构存在粘接问题和能量密度限制等局限性。
新型超声换能器通过优化结构设计，可以提高换能效率和频率响应，如采用双晶换能器和双接触换能器等。
3.3 电极设计电极的设计对超声换能器的电性能和机械性能有着重要影响。
新型超声换能器可以采用分叉电极设计或等效电路设计，以提高耦合效率和能量转化效率。
4. 新型超声换能器的应用4.1 医疗领域在医疗领域，新型超声换能器广泛应用于医学成像、超声治疗、超声导引等方面。
超声图像设备利用超声换能器将电能转化为声能，并通过人体组织的反射返回的声波来进行成像。
4.2 工业领域在工业领域，新型超声换能器可以应用于无损检测、测量和控制等方面。
超声换能器可以用于检测材料的缺陷、测量液位和压力、控制液体流量等。
4.3 通信领域在通信领域，新型超声换能器可用于声表面波传感器和超声波射频识别等应用。
超声波换能器工作原理
2、超声波换能器的工作原理(1)超声波换能器：一种能把高频电能转化为机械能的一种装置，一般有磁致伸缩式和压电陶瓷式。
电源输出到超声波发生器，再到超声波换能器，一般还要经过超声波导出、接收装置就可以产生超声波了。
(2) 超声波换能器的组成：包括外壳、匹配层即声窗、压电陶瓷圆盘换能器、背衬、引出电缆，其特征在于它还包括阵列接收器，它由引出电缆、换能器、金属圆环、橡胶垫圈组成。
(3)超声波换能器的原理与作用：超声波换能器即是谐振于超声频率的压电陶瓷，由材料的压电效应将电信号转换为机械振动.超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，面它自身消耗很少的一部分功率。
超声波换能器的种类：可分为压电换能器、夹心换能器、柱型换能器、倒喇叭型换能器等等。
40kHZ超声波发射/接收电路综述40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。
F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。
电容C3、C2平衡F3和F4的输出，使波形稳定。
电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。
电源用9V叠层电池。
测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。
发射超声波信号大于8m。
40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。
T40-16是反馈耦合元件，对于电路来说又是输出换能器。
T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。
S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。
超声波换能器原理知识大普及
超声波换能器原理知识大普及在对超声波焊接机、超声波清洗机等设备的了解过程中，都会看到超声波换能器的身影，那么超声波换能器究竟是个什么设备呢?它主要完成哪些功能呢?又是利用什么原理来完成的呢?接下来就让小编带您一探究竟！一、超声波换能器简介超声波换能器，英文名称为Ultrasonictransducer，是一种将高频电能转换为机械能的能量转换器件。
其常被用于超声波清洗机、超声波焊接机、三氯机、气相机等设备中，在农业、工业、生活、交通运输、军事、医疗等领域内都得到了广泛的应用。
超声波换能器二、超声波换能器结构超声波换能器主要包括外壳、声窗(匹配层)、压电陶瓷圆盘换能器、背衬、引出电缆、Cymbal阵列接收器等几大部分构成。
其中，压电陶瓷圆盘换能器起到的作用和一般的换能器相同，主要用于发射并接受超声波;而在压电陶瓷圆盘换能器的上面是Cymbal阵列接收器，主要由引出电缆、Cymbal换能器、金属圆环和橡胶垫圈组成，用作超声波接收器，接受压电陶瓷圆盘换能器频带外产生的多普勒回拨信号。
超声波换能器结构三、超声波换能器原理超声波换能器，其实就是频率与其谐振频率相同的压电陶瓷，利用的是材料的压电效应将电能转换为机械振动。
一般情况下，先由超声波发生器产生超声波，经超声波换能器将其转换为机械振动，再经超声波导出装置、超声波接收装置便可产生超声波。
超声波换能器原理四、超声波换能器应用(1)超声波清洗机利用超声波在清洗液中不断地进行传播来清洗物体上的污垢，其超声波振动频率便是由超声波换能器决定的，可根据清洗物来设定不同的频率以达到清洗的目的。
(2)超声波焊接机利用超声波换能器产生超声波振动，振动产生摩擦使得焊区局部熔化进而接合在一起。
(3)超声波马达中并不含有超声波换能器，只是将其定子近似为换能器，利用逆压电效应产生超声波振动，通过定子与转子的摩擦进而带动转子转动。
(4)超声波减肥利用超声波换能器产生机械振动，将脂肪细胞振碎并排出体外，进而达到减肥的效果。
超声波换能器原理
超声波换能器原理超声波换能器是一种能够将电能转化为超声波能量的装置，它在医疗、工业、生活等领域都有着广泛的应用。
超声波换能器的原理是基于压电效应，通过压电晶体的振动来产生超声波。
本文将介绍超声波换能器的原理及其应用。
超声波换能器是利用压电效应将电能转化为机械能，再将机械能转化为超声波能量的装置。
压电效应是指某些晶体在受到外力作用时会产生电荷分布不均，从而产生电势差的现象。
当外加电压施加在压电晶体上时，晶体会发生形变，产生机械振动。
这种振动会以超声波的形式传播出去。
超声波换能器通常由压电晶体、声阻抗匹配层、声透镜、保护层等部分组成。
压电晶体是超声波换能器的核心部件，它能够将电能转化为机械能，产生超声波。
声阻抗匹配层用于提高能量传输效率，减少反射损失。
声透镜用于聚焦超声波，控制超声波的传播方向和范围。
保护层则用于保护压电晶体不受外界环境的影响。
超声波换能器在医疗领域有着广泛的应用。
它可以用于超声波造影、超声波治疗、超声波手术等方面。
在超声波造影中，超声波换能器将电能转化为超声波能量，通过人体组织的不同反射特性来获取影像信息。
在超声波治疗中，超声波换能器的超声波能量可以用于治疗肿瘤、消炎止痛等。
在超声波手术中，超声波换能器可以用于切割、凝固组织，实现无创手术。
除医疗领域外，超声波换能器还在工业领域有着重要的应用。
例如超声波清洗、超声波焊接、超声波测厚等方面。
在超声波清洗中，超声波换能器的超声波能量可以将污垢从物体表面去除，实现高效清洗。
在超声波焊接中，超声波换能器可以利用超声波的振动作用将材料焊接在一起。
在超声波测厚中，超声波换能器可以利用超声波的穿透性来测量材料的厚度。
总之，超声波换能器是一种能够将电能转化为超声波能量的装置，其原理是基于压电效应。
它在医疗、工业、生活等领域都有着广泛的应用。
通过对超声波换能器原理的深入了解，我们可以更好地应用和改进这一技术，为人类的生活和工作带来更多的便利和效益。
超声波换能器的原理及应用
超声波换能器的原理及应用1. 引言超声波换能器是一种将电能转换为超声波能量的装置，广泛应用于医学、工业和科学领域。
本文将介绍超声波换能器的原理以及其在不同领域的应用。
2. 超声波换能器的原理超声波换能器基于压电效应工作，通过压电陶瓷材料的电能-机械能转换来产生超声波。
其工作原理如下：•步骤1：输入电压。
将交流电压输入到超声波换能器的电极上。
•步骤2：电能转换。
电压变化引起陶瓷材料的变形，从而产生机械能。
•步骤3：超声波产生。
机械能作用于震动体，使其振动，并传递给工作介质，从而产生超声波。
超声波换能器的原理可以通过以下优点总结： - 高效率：能够将电能转换为超声波能量的效率高达90%以上。
- 宽频带：能够产生多种频率的超声波，适用于不同的应用需求。
- 快速响应：超声波换能器的响应速度非常快，可以快速启动和停止。
3. 超声波换能器的应用超声波换能器在医学、工业和科学领域有广泛的应用。
3.1 医学应用在医学领域，超声波换能器被广泛应用于以下几个方面：•超声成像：超声波换能器可以发送超声波到人体内部，通过接收回波信号来生成人体组织的影像，用于诊断疾病和监测器官功能。
•超声治疗：超声波换能器的超声波能量可以被利用来破坏肿瘤细胞、促进伤口愈合和缓解疼痛等治疗应用。
•超声检测：超声波换能器可以检测血流速度、血管狭窄和心脏功能等生理参数，用于临床诊断和疾病监测。
3.2 工业应用在工业领域，超声波换能器被广泛应用于以下几个方面：•清洗和清理：超声波换能器产生的超声波可以在液体中形成微小气泡，通过气泡的爆破来清洗和清理物体表面，如清洗零件和去除污垢。
•切割和焊接：超声波换能器可以产生高频振动，通过振动能量来切割、焊接和铆接材料，适用于精密加工和组装。
•化学反应：超声波换能器可以加速化学反应速率，提高反应效率，广泛应用于催化反应和合成化学。
3.3 科学研究应用在科学研究领域，超声波换能器被广泛应用于以下几个方面：•材料分析：超声波换能器可以通过测量材料中的超声波传播速度和衰减程度来分析材料的物理性质和结构。
超声波清洗机的换能器原理
超声波清洗机的换能器原理超声波清洗机是一种利用超声波技术进行清洗的设备，其核心部件是换能器。
换能器是将电能转化为机械振动能的装置，它在超声波清洗机中起到了至关重要的作用。
换能器的原理是基于压电效应。
压电效应是指某些晶体在受到机械应力作用时，会产生电荷分离，从而形成电压。
根据这个原理，换能器利用压电材料的特性，将电能转化为机械振动能。
换能器一般由压电陶瓷材料和金属材料组成。
压电陶瓷材料具有良好的压电效应，而金属材料则用于支撑和导电。
在换能器中，压电陶瓷材料被夹在两个金属片之间，形成一个夹层结构。
当外加交流电源施加在夹层结构上时，电场的变化会导致压电陶瓷材料的体积发生微小的变化。
由于夹层结构的限制，这种微小的变化只能以机械振动的形式传递出来。
换能器的振动频率与外加交流电源的频率相同，一般为20kHz至100kHz。
在超声波清洗机中，换能器的振动能够产生超声波。
当交流电源施加在换能器上时，压电陶瓷材料的振动会传导到清洗液中，产生一系列的压力波。
这些压力波会在清洗液中形成高频振动，产生微小的气泡。
这些微小气泡在清洗液中迅速生长和破裂，产生大量的冲击波和涡流。
这些冲击波和涡流能够将污垢和污染物从清洗物体的表面剥离，并将其悬浮在清洗液中。
同时，超声波的震荡作用还可以通过物理和化学效应去除污垢和杀灭微生物。
超声波清洗机的换能器原理使其具有很多优点。
首先，超声波清洗机可以在不使用化学溶剂的情况下实现高效的清洗效果。
其次，超声波可以穿透到微小孔隙和角落，清洗效果更加全面。
此外，超声波清洗机可以在不损坏清洗物体的情况下去除顽固的污垢和油脂。
然而，超声波清洗机的换能器原理也存在一些限制。
首先，超声波的传播距离有限，因此清洗物体的尺寸和形状需要适应清洗机的规格。
其次，超声波的能量密度较高，对某些材料可能会产生损伤。
此外，超声波的清洗效果也受到清洗液的影响，不同的清洗液对不同的污染物有不同的清洗效果。
超声波清洗机的换能器原理是利用压电效应将电能转化为机械振动能，从而产生超声波进行清洗。
医用超声波发生器的换能器原理
医用超声波发生器的换能器原理医用超声波发生器的换能器原理是将外加的能量转换为超声波。
它是一种物理装置，能够将电能或其他形式的能量转换为高频声波能量。
这些高频声波能够通过特定的介质传播，并在目标物体上产生特定的作用。
换能器的作用有：将电能转换为超声能量；使超声能量具有高的放射性能；可以控制超声波的频率和幅度。
换能器的工作原理是将电能转换成超声能量。
具体来说，换能器是通过一个封装好的密封桶中的传感器把电信号转换成机械振动，然后产生超声波。
传感器可以是压电式、磁式或电磁式，但最常用的是压电式传感器。
压电式传感器内部有一个压电片，当外界施加电压时，压电片就会发生振动，这些振动就可以产生超声波。
换能器的结构一般有三部分：壳体、换能器元件和支撑结构。
壳体是外壳，用来封装换能器元件和支撑结构，一般是金属或塑料制成。
换能器元件包括传感器、振子、悬挂结构和线圈等，它们负责将电能转换成机械振动，从而产生超声波。
支撑结构用来支撑换能器元件，它一般是金属或塑料制成的，也可以是水环或空气环。
换能器的放射性是决定超声治疗效果的关键因素之一。
一般来说，换能器的放射性越高，超声治疗效果越显著。
换能器的放射性取决于换能器元件的材料、结构、尺寸及悬挂结构等。
放射性良好的换能器能够有效地将外加的能量转换成超声能量，使超声波在目标物体上产生有效的作用。
换能器还可以控制超声波的频率和幅度。
频率决定了超声波的波形，幅度决定了超声波的强度，换能器可以控制这两个参数，从而控制超声波在目标物体上的作用。
总之，医用超声波发生器的换能器原理是通过将电能转换成超声能量，并控制超声波的频率和幅度来实现的。
它是医疗超声治疗的关键部件，可以大大提高超声治疗的效果。
超声波换能器工作原理
超声波换能器工作原理
超声波换能器是一种将电能转化为声能的器件。
其工作原理基于压电效应和逆压电效应。
压电效应指的是当某些晶体在受到外加电压的作用下，会发生形变或产生电荷，这种晶体被称为压电晶体。
例如，一些合成的晶体材料，如钛酸铅（PZT），在受到压力变化时，会在晶
格中产生电荷。
通过将电压施加在压电晶体上，可以引起晶体的形变。
逆压电效应是指压电晶体在受到外力（声波）作用下会发生电荷的变化。
当声波传播到压电晶体上时，晶体会产生变形，从而在晶格中产生电荷。
这个电荷可以被采集和测量。
基于以上原理，超声波换能器通过将电压施加在压电晶体上，引起晶体的形变。
当外界传来声波时，压电晶体会产生电荷的变化。
这个电荷变化可以被测量，从而得到声波的信息。
超声波换能器在超声波成像、声纳、声测、牙科器械等领域广泛应用。
其优势包括频率范围宽、输出功率高、响应速度快等。
超声波换能器工作原理
超声波换能器工作原理
超声波换能器是一种常用的换能器，它可以将电能转换为超声波能，从而实现液体或气体的流量、压力或位移的测量和控制。
它的工作原理是：当超声波换能器的电源供应至换能器的振荡器上，振荡器就会产生高频的超声波，超声波传播到换能器的发射头上，然后穿过介质，如液体或气体，到达换能器的接收头，接收头将超声波反射回发射头，发射头接收到反射超声波，随后将反射超声波转换为电能，电能被发送到计算机，计算机计算出流量、压力或位移的参数，进行测量和控制。
超声波换能器具有许多优点，如安装简单、可靠性高、使用寿命长、抗干扰能力强、反应速度快等，可以实现精确的测量和控制，大大提高了生产效率。
然而，由于超声波波长较短，受介质的影响较大，因此超声波换能器的测量范围有限，不适合所有类型的介质，而且它的使用介质必须是清洁的，否则可能影响测量精度。
总之，超声波换能器是一种非常有效的换能器，它可以将电能转换为超声波能，从而实现液体或气体的流量、压力或位移的测量和控制，常用于实验室和工业生产中的测量和控制。
它具有安装简单、可靠性高、抗干扰能力强、反应速度快等优点，可大大提高生产效率。
但由于超声波波长较短，受介质的影响较大，因此超声波换能器的测量范围有限，不适合所有类型的介质，而且它的使用介质必
须是清洁的，否则可能影响测量精度。
电容式超声波换能器工作原理
电容式超声波换能器工作原理
电容式超声波换能器是一种常见的超声波传感器，它利用电容的变化来测量距离或检测物体。
其工作原理如下：
1. 发射超声波，电容式超声波换能器内部包含一个压电陶瓷晶片，当施加电压时，压电陶瓷晶片会振动产生超声波。
这些超声波以固定频率发射出去。
2. 超声波传播，发射的超声波在空气中传播，当遇到物体时会发生反射。
传感器接收到反射的超声波信号。
3. 接收反射信号，传感器内部的压电陶瓷晶片也可以作为接收器，它会接收到反射的超声波信号并将其转化为电信号。
4. 电容变化，当超声波发射和接收之间的时间间隔可以通过测量电信号的时间延迟来计算出，根据声波的速度和时间延迟可以计算出物体与传感器的距离。
这个距离信息会导致电容式超声波换能器内部的电容值发生变化。
5. 电容测量，传感器内部的电路会测量电容的变化，并将其转
化为距离信息输出。
总的来说，电容式超声波换能器利用超声波的发射和接收来测
量物体与传感器之间的距离，通过测量电容的变化来输出距离信息。
这种工作原理使得电容式超声波换能器在测距和物体检测方面有着
广泛的应用，例如在自动驾驶汽车、工业自动化、智能家居等领域
都有着重要的作用。
超声波 换能器 原理
超声波换能器原理超声波换能器是将电能转化为超声能量的一种装置。
它广泛应用于医疗、工业、农业、冶金等领域，具有高频率、高效能、无污染、易实现自动化控制等特点。
本文将详细介绍超声波换能器的原理、工作方式以及应用领域。
超声波换能器一般由压电陶瓷、金属盖板、保护罩和导线等组成。
其中压电陶瓷是核心部件，它是通过压电效应实现将电能转化为机械振动能的材料。
压电陶瓷材料在施加电场时会发生形变，这种形变即为压电效应。
根据压电效应的不同方向，压电陶瓷又可分为纵向和横向两种。
在超声波换能器中，通常采用的是横向压电陶瓷。
超声波换能器的工作原理是利用压电陶瓷的压电效应将输入的电能转化为机械振动能，进而产生超声波。
当外加交流电源施加在压电陶瓷上时，电场的变化会导致压电陶瓷的尺寸发生微小变化。
这种变化会导致陶瓷产生机械振动，即超声波。
超声波的频率通常在20kHz以上，人耳无法听到。
这种高频超声波的特点使得它在工业和医疗领域有广泛应用。
超声波换能器的工作方式可以分为共振和非共振两种。
共振工作方式是将输入的电信号频率与超声波换能器的共振频率匹配，以达到最大振幅的效果。
通常，在共振频率处，换能器的振动幅度最大，能量转化效率最高。
而非共振工作方式则是将电信号频率设定在超声波换能器的非共振范围内，使得振动幅度较小，但换能器仍能转化电能为超声能量。
超声波换能器的应用领域十分广泛。
在医疗领域，超声波换能器主要应用于超声检测与成像。
它可以将电信号转化为超声波信号，通过体内组织的反射和散射，产生显像。
这种成像技术可以帮助医生了解患者的内部情况，对于诊断病变和指导手术具有重要意义。
在工业领域，超声波换能器被广泛应用于清洗、焊接、切割和探伤等领域。
超声波的高频振动能够有效清洗表面污垢；同时，超声波的局部热效应可以实现焊接和切割的高精度和高效率；此外，超声波还可以用于金属材料的探伤，检测材料内部的缺陷。
此外，超声波换能器还被应用于农业领域。
例如，超声波换能器可以用于植物的喷雾和施肥。
超声换能器的原理及设计
超声换能器的原理及设计
超声换能器是一种能够将电能转化为超声波能量的装置。
它的设计原理基于压电效应，即在某些晶体材料中，当施加电场时，会产生机械形变，反之，当施加机械压力时，也会在晶体上产生电压。
利用这种特性，超声换能器由一个薄片状的压电材料，通常是陶瓷或聚合物，在两侧分别附着上电极构成。
当电极上施加电压时，压电材料会膨胀和收缩，这种压力或运动会引起周围介质的压缩和稳定的振动。
这些振动将以超声波的形式在介质中传播，从而实现声能到电能的转换。
超声波频率和振幅的调节可以通过改变施加在超声换能器上的电压和电流来实现。
一般来说，频率越高，波长越短，超声波的穿透性能越低，但分辨率越高。
为了提高超声换能器的效率和性能，设计上考虑了很多因素。
首先，需要选择合适的压电材料，其特性应满足应用的要求，包括频率范围、灵敏度和稳定性等。
其次，需要设计适当的结构和尺寸，以实现最佳的转换效率和声束控制。
此外，还需要考虑超声波的耦合和阻抗匹配问题，以确保能量的传递和接收的效果。
总之，超声换能器基于压电效应实现电能到超声波能量的转换。
通过合理的材料选择和设计，可以获得高效、稳定和精确的超声波发射和接收装置。
超声波换能器工作原理
超声波换能器工作原理(总5页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除2、超声波换能器的工作原理(1)超声波换能器：一种能把高频电能转化为机械能的一种装置，一般有磁致伸缩式和压电陶瓷式。
电源输出到超声波发生器，再到超声波换能器，一般还要经过超声波导出、接收装置就可以产生超声波了。
(2) 超声波换能器的组成：包括外壳、匹配层即声窗、压电陶瓷圆盘换能器、背衬、引出电缆，其特征在于它还包括阵列接收器，它由引出电缆、换能器、金属圆环、橡胶垫圈组成。
(3)超声波换能器的原理与作用：超声波换能器即是谐振于超声频率的压电陶瓷，由材料的压电效应将电信号转换为机械振动.超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，面它自身消耗很少的一部分功率。
超声波换能器的种类：可分为压电换能器、夹心换能器、柱型换能器、倒喇叭型换能器等等。
40kHZ超声波发射/接收电路综述40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。
F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。
电容C3、C2平衡F3和F4的输出，使波形稳定。
电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。
电源用9V叠层电池。
测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。
发射超声波信号大于8m。
40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。
T40-16是反馈耦合元件，对于电路来说又是输出换能器。
超声波清洗机的换能器原理
超声波清洗机的换能器原理超声波清洗机是一种利用超声波振动产生的微小气泡和涡流来清洁物体表面的设备。
而超声波的产生则依赖于其中的换能器。
本文将详细介绍超声波清洗机的换能器原理。
换能器是超声波清洗机中最关键的部件之一，它负责将电能转化为超声波振动能量。
换能器通常由压电材料制成，如压电陶瓷，它具有压电效应，即在受到外力作用下会产生电荷分布的改变。
换能器的工作原理可以简单描述为以下几个步骤：1. 电能输入：超声波清洗机通过电源提供电能，将电能输入到换能器中。
2. 压电效应：当电能输入到换能器中时，压电陶瓷会发生压电效应，即其晶格结构会发生微小的变形。
3. 振动产生：由于压电效应的存在，压电陶瓷开始振动，并通过与其连接的金属块传导振动能量。
4. 超声波发射：振动能量传导到换能器的震动表面，使之产生高频的机械振动，即超声波。
5. 超声波传播：产生的超声波通过液体介质传播，形成一系列的压缩波和稀疏波。
6. 液体激发：超声波在液体中传播时，会产生大量的微小气泡和涡流。
这些气泡在压缩波和稀疏波的作用下迅速收缩和膨胀，形成局部的高压和低压区域，从而产生强烈的冲击力和剪切力。
7. 清洗效果：微小气泡和涡流的冲击力和剪切力能够有效地清洁物体表面的污垢和沉积物。
同时，超声波的高频振动也能够达到微观级别的清洗效果，将污垢从物体表面分离并悬浮在液体中。
通过以上的工作原理，超声波清洗机的换能器能够将电能转化为超声波振动能量，并通过液体介质的传播产生微小气泡和涡流，从而实现物体表面的高效清洁。
超声波清洗机在工业生产和实验室中广泛应用，可以用于清洗各种材料和物体，如金属零件、电子元器件、陶瓷器具等。
总结起来，超声波清洗机的换能器原理是通过将电能转化为超声波振动能量，产生微小气泡和涡流，从而实现物体表面的高效清洁。
换能器作为超声波清洗机的核心部件，对于设备的性能和清洗效果起着至关重要的作用。
随着科技的发展和应用领域的不断拓展，超声波清洗机的换能器原理也将得到更多的研究和改进，以满足不同行业的清洗需求。
超声波换能器的原理
超声波换能器的原理今天咱们来好好唠唠超声波换能器的原理。
这玩意儿听起来可能有点高深莫测，但其实理解起来也没那么难。
咱先说说啥是超声波。
超声波呢，就是一种频率特别高的声波，高到我们人类的耳朵一般都听不见。
它就像一个神秘的小精灵，在我们看不见的地方发挥着大作用。
那超声波换能器又是干啥的呢？它就是一个能把一种能量转换成另一种能量的神奇小装置。
具体来讲呢，超声波换能器可以把电能转换成超声波能量，也可以把超声波能量转换成电能或者其他形式的能量。
它的工作原理是啥呢？咱一步一步来理解。
首先，当我们给超声波换能器通上电能的时候，它里面的一些特殊材料就会开始工作。
这些材料通常是压电材料，啥是压电材料呢？就是一种受到压力或者电场作用的时候会产生形变或者产生电场的材料。
当电能加到压电材料上的时候，压电材料就会发生形变。
这种形变可不是普通的形变哦，它是非常微小而且快速的形变。
这种微小的形变会产生机械振动，就像我们用手轻轻拨动一个小弹簧一样，这个小弹簧就会开始来回振动。
而这个机械振动的频率非常高，高到可以产生超声波。
这就好比我们快速地摇动一个小铃铛，会发出清脆的高频声音一样。
所以，电能通过压电材料的形变，就被转换成了超声波能量。
反过来呢，如果有超声波作用在超声波换能器上，它也可以把超声波能量转换成电能。
当超声波传播到压电材料上的时候，会使压电材料再次发生形变。
这次的形变是因为超声波的压力作用在压电材料上引起的。
而这种形变又会产生电场，这个电场就可以被我们检测到，从而把超声波能量转换成了电能。
超声波换能器在很多地方都有大用处呢。
比如说在医学领域，医生们用超声波来检查我们的身体内部情况。
那个超声波探头里面就有超声波换能器，它发出超声波，然后接收反射回来的超声波，通过分析这些反射回来的超声波，医生们就可以知道我们身体里面的器官有没有问题。
在工业领域，超声波换能器也可以用来清洗零件。
它发出的超声波可以在清洗液中产生很多微小的气泡，这些气泡在破裂的时候会产生很大的冲击力，把零件上的污垢清洗掉。
压电陶瓷超声波换能器与试件的距离
压电陶瓷超声波换能器与试件的距离是超声波检测中一个十分重要的参数。
合适的距离可以保证超声波的传播和检测效果，因此对于超声波检测领域的研究人员和实际应用工作者来说，对压电陶瓷超声波换能器与试件的距离进行深入了解和研究至关重要。
1. 压电陶瓷超声波换能器的原理压电陶瓷超声波换能器是一种能够将电能转换为机械能的装置。
当施加电压在压电陶瓷上时，它会产生压电效应，从而产生机械振动。
这种振动会通过与试件的接触面传播到试件中，并在试件内部产生超声波。
另当超声波通过试件传播时，它会与试件中的缺陷或界面反射，再由压电陶瓷超声波换能器接收到并转换为电信号。
压电陶瓷超声波换能器在超声波检测中起着至关重要的作用。
2. 合适的距离对检测效果的影响合适的压电陶瓷超声波换能器与试件的距离对超声波检测的影响不可忽视。
较小的距离会增加超声波的传播损耗，导致传播距离有限，甚至超声波无法完全进入试件内部。
这会造成试件内部的缺陷或界面无法得到有效检测，对检测结果的准确性和可靠性造成威胁。
较大的距离会使得超声波能量降低，导致接收信号的幅度下降，信噪比变差，从而影响检测结果的清晰度和可靠性。
合适的距离可以保证超声波的有效传播，从而确保检测的准确性和可靠性。
3. 确定合适距离的方法确定合适的压电陶瓷超声波换能器与试件的距离是超声波检测中的一个关键问题。
一般来说，可以通过以下几种方法来确定合适的距离。
可以通过实验的方式进行优化。
在实验中可以逐渐调整距离，观察检测结果的变化，从而确定最佳距离。
可以通过数值模拟的方式进行分析。
利用声学理论和有限元分析等方法，可以对超声波在试件中的传播进行模拟分析，从而得出最佳距离的估计。
可以通过经验和专家知识进行判断。
在实际工作中，经验丰富的研究人员和工程师可以通过自己的经验和专业知识来判断合适的距离，然后进行实际检测。
4. 结语压电陶瓷超声波换能器与试件的距禂对超声波检测的影响是一个复杂而重要的问题。
合适的距离可以保证超声波的有效传播和检测效果，因此对于超声波检测领域的研究人员和实际应用工作者来说，对压电陶瓷超声波换能器与试件的距禂进行深入了解和研究至关重要。
超声波换能器
超声波换能器超声波换能器，是一种将电能转换为超声波能量的设备。
它广泛应用于医学、工业、军事和科学研究等领域，具有非常重要的作用。
本文将从超声波换能器的工作原理、应用领域以及发展趋势等方面进行探讨。
一、超声波换能器的工作原理超声波换能器是由压电陶瓷材料和金属材料组成的复合材料制成的。
当施加电场或机械应力时，压电材料会发生形变，并将电能转换为机械能；反之，施加机械应力时，压电材料会发生电场变化，将机械能转换为电能。
超声波换能器利用压电效应的双重转换特性，将电能转换为机械能，再由机械能转换为超声波能量。
二、超声波换能器的应用领域1. 医学领域：超声波换能器是超声医学成像的核心部件之一。
它可以发送超声波信号并接收回波信号，实现对人体组织的成像。
同时，它还可以用于超声诊断和超声治疗等领域。
2. 工业领域：超声波换能器被广泛应用于工业的检测与测量领域。
例如，利用超声波换能器可以检测材料的厚度、密度和缺陷等信息。
此外，它还可以应用于超声焊接、超声清洗和超声切割等工艺中。
3. 军事领域：超声波换能器在军事领域有着重要的应用。
例如，在水下声呐系统中，超声波换能器可以将电能转换为水下的声波信号，实现潜艇的探测和定位。
4. 科学研究领域：超声波换能器在科学研究领域的应用非常广泛。
例如，它可以用于实验室的材料分析、流体力学研究和声学研究等领域。
三、超声波换能器的发展趋势1. 小型化：随着科技的不断进步，超声波换能器正向着小型化的方向发展。
体积小、重量轻的超声波换能器可以更为方便地集成到各种设备中，提高其应用的灵活性和便捷性。
2. 多功能化：超声波换能器的功能越来越多样化。
除了传统的超声成像和检测功能外，目前还发展出了超声药物输送、超声治疗和超声定向传输等新功能。
这些新功能的出现，不仅可以提高医学诊疗效果，还有助于拓展其他领域的应用。
3. 高频化：随着超声波换能器技术的发展，高频超声波换能器正逐渐取代传统低频超声波换能器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，而它自身消耗很少一部分功率（小于10%）。
所以，使用超声波换能器最主要考虑的问题就是与输入输出端的匹配，其次是机械安装和配合尺寸。
超声波换能器分类：
1、柱型
2、倒喇叭型
3、钢后盖型
4、中间夹铝片型
主要适用于超声波塑料焊接机、超声波切割刀、超声波金属焊接机，超声波清洗机，超声波声化学设备等。
超声波换能器在合适的电场激励下能发生有规律的振动，其振幅一般10μm左右，这样的振幅要直接完成焊接和加工工序是不够的。
连上通过合理设计的变幅杆后，超声波的振幅可以在很大的范围内变化，只要材料强度足够，振幅可以超过100μm。
因加工方式和要求不同，换能器的工作方式大致可分为连续工作（如花边机，CD机，清洗机，拉链机）和脉冲工作（如塑料焊机），不同的工作方式对换能器的要求是不同的。
一般而言，连续式工作几乎没有停顿时间，但工作电流不是很大，脉冲工作是间歇的，有停顿，但瞬间电流很大。
平均而言，二种状态的功率都是很大的。
使用超声波换能器最主要考虑的问题就是与输入输出端的匹配，其次是机械安装和配合尺寸。
换能器的频率相对而言还比较直观些。
该频率是指用频率（函数）发生器，毫伏表，示波器等通过传输线路法测得的频率，或用网络阻抗分析仪等类似仪表测得的频率。
一般通称小信号频率。
与它相对应的是上机频率，即客户将换能器通过电缆连到机箱上，通电后空载或有载时测得的实际工作频率。
因客户匹配电路各不相同，同样的换能器在不同的驱动电源（电箱）表现出来的频率是不同的，这样的频率不能作为交流讨论的依据。
让换能器和驱动电源、模具良好配合以形成一台完整的超声波设备可以简称为匹配。
由于匹配对整机性能的影响是决定性的，无论怎样强调匹配的重要性都不为过。
匹配最主要考虑的因素是换能器的电容量，其次是换能器的频率。
换能器与驱动电源的匹配主要有4个方面，即阻抗匹配、频率匹配、功率匹配、容抗匹配。
其中最主要的是容抗和频率。
如前所述因为陶瓷片是绝缘体，你几乎可以理解为换能器是不通电的，它只是相当于一个电容器。
要使换能器工作，实际上是通过驱动电路对它施加交流高电压，让换能器的电容充放电。
压电陶瓷片在交变电场的作用下做同步伸缩变形，形成了整个换能器的纵向振动，从而带动变幅杆和模具振动。
所以，若电容匹配不好，轻者是换能器无力，焊不牢；重者换能器发热严重，烧电极片、烧电源的大功率管。
我们的换能器产品附有产品性能参数表，给出了每个换能器的电容和频率。
驱动电源应该根据换能器的电容量，调整高压变压器，匹配电容板，峰化线圈，调频线圈等的参数。
由于电感和电容量的敏感性，功放板，扼流线圈及其他外围电路对匹配也有影响。
而且随着工作进行，换能器的温度会升高，导致电容也会升高且变化量可能会超过50%，若不能将电容有效地匹配掉，就会造成回路中电流电压相位差很大，功率因素很低，虚功高。
看看电流很大，但换能器没力，易发热，且电源的功率器件也容易发热损坏。
一般换能器电极片（耳朵）振裂或烧掉很可能就是由此引起的。
频率匹配同样也非常重要。
这首先是因为超声换能器只能工作在他的谐振频率点，所以驱动电源、变幅杆、模具（工具头）都应该在这个频率下工作。
一般而言，这个差别最大不超过±0.1kHz，能小一点就更好。
我们强烈建议配套模具（焊头）的频率低于振动子频率0.1kHz左右（小信号频率）。
也就是说，若原振动子小信号测量的频率是14.85 kHZ，则连上模具后再测频率为14.75 kHZ最为理想。
同时就应考虑到，超声波换能器接上变幅杆和模具头后，系统的谐振频率峰会变得很尖锐，也即带宽很窄，机械品质因数很大，频率偏移一点都会造成阻抗很大的增加。
表现在驱动电源上就是电源（振幅表电功率）很大或过载保护。
若刚好这时是空载调机，则很可能会造成晶片错位，晶片裂或中心螺杆断。
功率匹配和阻抗匹配主要是考虑到超声波焊接系统是间隙式工作，负载变化极大，焊接时要有足够的功率输出，空载时要控制在最小振幅。
否则，就像前面提到的，空载时输入很大，则损坏换能器。
满载时功率上不去，没有效果。
杭州成功超声设备有限公司创立于1995年，是国内从事超声应用研究、大功率超声波换能器开发与生产的专业厂商。
公司主要产品有换能器、超声驱动电源等。
这些产品作为功率超声应用行业的核心关键部件广泛应用于声化学、塑料焊接、金属焊接、橡胶切割、无纺布焊接等领域。
