筒式磁选机说明书

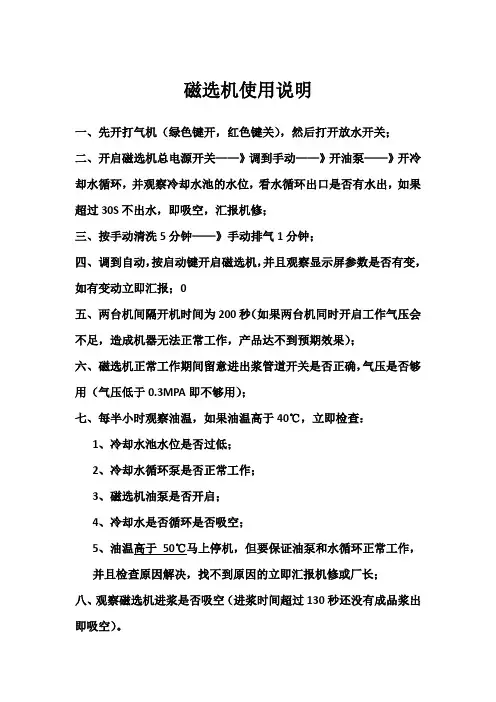

磁选机使用说明
磁选机使用说明
一、先开打气机（绿色键开，红色键关），然后打开放水开关；
二、开启磁选机总电源开关——》调到手动——》开油泵——》开冷却水循环，并观察冷却水池的水位，看水循环出口是否有水出，如果超过30S不出水，即吸空，汇报机修；
三、按手动清洗5分钟——》手动排气1分钟；
四、调到自动，按启动键开启磁选机，并且观察显示屏参数是否有变，如有变动立即汇报；0
五、两台机间隔开机时间为200秒（如果两台机同时开启工作气压会不足，造成机器无法正常工作，产品达不到预期效果）；
六、磁选机正常工作期间留意进出浆管道开关是否正确，气压是否够用（气压低于0.3MPA即不够用）；
七、每半小时观察油温，如果油温高于40℃，立即检查：
1、冷却水池水位是否过低；
2、冷却水循环泵是否正常工作；
3、磁选机油泵是否开启；
4、冷却水是否循环是否吸空；
5、油温高于50℃马上停机，但要保证油泵和水循环正常工作，
并且检查原因解决，找不到原因的立即汇报机修或厂长；
八、观察磁选机进浆是否吸空（进浆时间超过130秒还没有成品浆出即吸空）。
CTB-1530型磁选机说明书
阅读索引1.注意事项22.购入检查及型号说明 33.工作原理及特点 44.润滑 65.安装、调试及运输 76.操作、维护与安全 81.注意事项为确保您的人身、设备及财产的安全，在使用设备之前，请您务必阅读使用说明，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。
1.1 安全注意事项(1)使用前请仔细阅读说明书并请遵照其注意事项。
(2)佩带起搏器或类似医用电子设施的人群禁止靠近磁选机。
1.2使用注意事项：(1)检查清除所有料箱中的杂物，尤其是滚筒和槽体之间。
铁质物件一旦进入槽体和滚筒之间，清除的难度很大，因此安装调试直到正常运行期间，一定要采取措施防止杂物落入。
(2)每三个月左右定期加注润滑油。
(3)每一个班次停止工作后清理进料箱、槽体中的杂物。
2. 购入检查及型号说明2.1购入检查（1）运输过程中，包装是否有破损，零部件是否有损坏、脱落。
（2）认真检查所购的设备与您的定货要求是否一致。
2.2型号说明例：C T B----15 30筒径 dm半逆流筒式磁选3.工作原理及特点3.1 概述CTB型磁选机主要用于矿石细碎后的湿式磁选抛尾作业，以提高后段磨矿工艺流程阶段的作业效率，降低生产成本。
设备选别物料粒度大，0-12mm物料均可选别，回收率高，运行可靠。
CTB型磨前预选磁选机采用计算机优化设计，磁路合理并严格选用高矫顽力，高剩磁的永磁体，确保磁性在长时间内不降低，所以处理矿浆体积量大，磁性铁回收率高，再选后的尾矿一般再无回收价值。
使用中操作简单，管理方便。
保障用户的长远利益，整体结构可靠耐用。
3.2工作原理半逆流槽适用于较粗颗粒矿物的粗选及精选。
获得精矿和尾矿两种产品，矿浆由专门的给矿箱均匀的给入槽体中，在矿浆进入槽体将要接触圆筒表面时受到槽体圆弧凸起的阻挡，矿浆改变流动方向，从而使矿浆流动方向与磁力方向一致，使不同矿粒的矿石沿整个分选空间呈悬浮状，有利于选别。
非磁性物质中尾矿从槽体下部的尾矿出口排出，溢流堰的高度使圆筒在槽体中有一定的浸入深度。
磁选机 97 - 2003 文档
CTN型全逆流磁选机使用说明书一、概述包头市星光磁性矿山设备有限公司地处稀土之乡一包头，我公司利用稀土资源优势，综合国内外全逆流磁选机之优点，对全逆流磁选机进行了较大的改进，从而大大改善了以往全逆流磁选机使用中的不足，现对改进部分做简单介绍。
1、槽体的改进为了提高磁性介质的回收率，对槽体部分做了改造，从而增加了选区的长度，并且也解决了溢流难的问题。
2、磁系的改进磁系部分采用新的磁路设计，不但提高了磁场强度，更主要的提高了磁场吸深能力。
3、磁滚筒轴承部位改为双层密封，解决了筒体易进水的问题，延长了设备的寿命。
4、通过全逆流磁选机整体改进，如果全逆流磁选机入料浓度能满足以下条件：固体含量百分比为15％－25％，其中磁性物含量大于13％、非磁性物含量小于12％时，那么磁性介质回收率可达99．6％以上。
CTN型系列永磁筒式磁选机是在锶铁氧体永磁磁系上覆以钕铁硼稀土永磁组成复合磁系的筒式磁选机，它较一般使用的弱磁场永磁磁选机具有较高的磁感应强度，较深的磁场强度及较大的处理能力。
该磁选机适用于除去非磁性矿物中混杂的强磁性矿物介即重介选煤用浮液中的磁铁粉的回收。
其原理是当矿浆进入磁场区时，其中的强磁性矿物被吸附在圆筒表面，弱磁性和非磁性矿物被甩掉排出，而吸附在圆筒表面上的强磁性矿物随筒皮旋转，被带出磁场区，大部分自动脱入精矿槽中，极少部分被刮板刮下流入精矿槽中，完成分选作。
5、型式（1）磁选机磁系型式分为多极扇形开放式复合磁系（一般为5、7、8、10、12极等）。
（2）槽体的型式为全逆流式。
用“N”表示，即CTN。
（3）全逆流式槽体磁选机适用于矿石粒度为0－0.6 mm的粗选和精选，以及选煤工业中重介质回收。
6、型号型号示例如下：C T——N——1 0 2424代表滚筒长度为2400mm ；10代表滚筒直径为1050 mm；N代表槽体型式为全逆流；T代表筒式永磁；C代表磁选机二、规格及主要技术参数和性能参见附表一、三、磁选机基本结构简图1、机架2、滚篙3、撑体4、传动装置5、臧速机6、磁系偏角调整机构图一四、磁选机润滑系统图五、安装、调试、使用、维护与维修1、安装：安装图见附图一。
CT系列永磁筒式磁选机
CT系列永磁筒式磁选机使用说明书上海敏琪工程设备厂址：中国(上海)自由贸易试验区福特北路81号：：目录一、前言二、型号说明三、选用原那么四、湿式磁选机的设备结构及工作原理五、湿式磁选机的主要技术参数六、设备安装本卷须知七、设备使用和调节八、润滑制度九、维修须知十、开、停机顺序一、前言：我厂采用新的磁路结构研制的CT系列永磁筒式磁选机〔简称磁选机〕，以高性能永磁材料钕铁硼作为主要磁源与铁氧体组成复合磁系，具有磁场强、自动除铁、除铁率高，操作简单、维修量小、使用平安可靠等特点。
其重量比普通铁氧体磁选机减轻30%，筒体外表磁场150-600mT，广泛适用于各类铁矿、金矿的原矿选别和尾矿再选。
而且还适用于其它粉状物料〔如石英砂等〕剔除磁性杂质和磁性物料提纯。
为实现精选或扫选作业，可以多台单机串联或并联，以提高品位或产量。
该系列产品均符合JB/T7895-1999标准。
二、型号说明CTN、CTB、CTS系列为湿式磁选机，适用于液态物料，给矿浓度25%-40%，CTG系列为干式磁选机，适用于粉状物料，含水率≤8%。
选别粒度分别为CTN≤0.6mm；CTB≤1mm；CTS≤6mm；CTG≤10mm。
三、选用原那么根据用户的用途不同，选择不同磁场强度的磁选机。
例如：金矿、铁矿、铜矿等行业，主要是回收矿浆中的铁，利用价值高，要求既要选净尾矿或原矿中的铁，又要求不要带上很多杂质，以免影响品位，在这种情况下就要选择可调磁场的中场强磁选机。
如果选了用强磁场磁选机，就会出现选净率太商而铁份品位太低的不良后果。
对于玻璃、陶瓷、石英砂、石墨等行业，要求含铁量越低越好，能把物料中的氧化铁吸出更好。
在这种情况下用户可根据实际情况，尽量采用大梯度、高磁场磁选机。
但是选用强磁选机，价格也相对偏高。
这要求用户和生产厂家认真分析实际需求情况，既做到磁选指标的实现，又无大的强磁场余地，以免浪费。
四、湿式磁选机的设备结构及工作原理CT永磁磁选机的结构由永磁圆筒、槽体、机架、传动装置、给矿箱等主要局部组成。
CTB永磁筒式磁选机说明书
CTB系列永磁筒式磁选机安装使用说明书尊敬的用户：如果您选择了本设备，请先详细阅读完本说明书后，再安装、调试。
谢谢合作！目录1、用途及特点2、技术参数及型号说明3、工作原理4、结构特征5、润滑系统6、机器的安装、调试和试运转7、操作规程8、设备的维护与保养9、易损件明细表一、用途及特点：⒈用途：CTB系列永磁筒式磁选机适用于磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等亚铁磁性物料的湿式磁选，也用于煤、非金属矿、建材等物料的除铁作业，以及选煤作业中的磁重介质回收。
在重介质选别作业中，为了保证磁铁矿或硅铁的最大回收率，需要用第二台磁选机对第一台磁选机的尾矿进行再次选别。
在这种情况下，可采用特别设计的尾矿再处理双筒磁选机。
它能提高回收率，提高精矿品位，减少尾矿流失，简化选矿流程，降低成本，提高经济效益。
⒉技术特点：⑴、永磁筒式磁选机执行中华人民共和国机械行业标准《JB/7895-1999》，采用稀土复合磁系，并采用高强力胶（J-39）粘结，并用环氧树脂灌注，磁系表面用不锈钢带加固，不脱落。
筒体两端加密封垫并涂密封胶，保证不进水；技术先进、结构合理。
经过特殊设计，使磁场强度分布更加合理，分选效果比较明显。
⑵、体经过特殊设计，不易堵料、跑料。
槽体型式为半逆流式。
⑶、动方式有左传动和右传动两种型式。
⑷滚筒表面橡胶采用直接硫化方式代替粘结方式，硫化层采用高耐磨橡胶，厚度为4mm，适用寿命2-3年，粘结强度3.5兆帕。
⑸、场强度大、磁场深度大、处理能力大。
⑹、结构简单、处理量大；操作简单、易于维护。
⑺、进矿箱设计了产生合理矿浆流向的相应结构，使磁性矿物的回收率大大提高。
a)技术参数及型号说明：⒈主要技术参数：⒉型号说明：C T B筒长（dm ） 筒径（dm ） 半逆流型槽 筒式 磁选机三、工作原理：所要分离的矿浆通过法兰进入进矿箱，经给水管初步稀释后，由泛水管冲刷至永磁滚筒下部，由永磁滚筒旋转分离为精矿（磁性物质）和尾矿（非磁性物质），精矿由精矿管冲刷入精矿箱内（调整精矿管工作压力，以冲净精矿为宜），所选精矿和尾矿分别由下口流出。
rtgx0405永磁强磁选机说明书
实验室用RTGX-0405 强磁选机说明书北京矿冶研究总院北矿机电科技有限责任公司一、性能特点RTGX系列永磁强磁选机是我院研制的高效磁分离设备，其特点是：磁场强度高，处理能力大，分选粒级范围宽，可根据用户物料情况在500～1000 mT之间选择确定各筒磁场强度。
本机为筒式结构，给料方式为上部给料，分选时不堵塞，操作维修方便，运行成本低。
该系列磁选机筒径有Ф400、Ф600、Ф800等多种型号，并可按照用户要求设计制造，以满足用户对不同技术条件的要求。
二、应用范围该类型的磁选机为干式分选。
适合于粒度在25mm以下的多种物料，如贫磁铁矿、磁黄铁矿、焙烧矿、钛磁铁矿、钢渣、冶金渣等磁性矿物的干式分选，也适用于煤、非金属矿、建材等物料的除铁作业。
三、RTGX-0405永磁强磁选机主要技术性能1、筒体规格：Ф400×450mm2、给矿粒度：-10mm；3、筒体转速：0～90rpm(可调)4、磁场强度：1000mT5、电机功率：1.1kW6、给料方式：上部给料7、外形尺寸：795×940×1020mm8、机重：400kg四、设备主要结构RTGX系列永磁强磁选机主要包括机架、箱体、分选磁筒、磁系调整机构、传动系统、分矿板等主要部件，如图1所示。
图1 RTGX系列强磁选机结构示意图1-机架2-电机减速机 3-传动系统 4-振动给料机 5-磁筒6-磁系调整轮 7-分矿板8-箱体 9-尾矿口 10-精矿口五、工作原理电机减速机通过链条带动分选筒转动，物料通过给矿口直接给到分选筒上部磁场区，磁系颗粒与非磁性颗粒受到的磁力不同，在分选筒的转动下，强磁性颗粒和弱磁性颗粒产生不同的运动轨迹，强磁性颗粒被吸附磁筒上或向磁筒方向偏移，最终进入强磁性矿物接矿斗内；而弱磁性或非磁性颗粒由于受磁场力较弱，在离心力、重力等作用下被抛到非磁性产品收集箱内，从而完成物料的分选过程。
调整分矿板的位置，可以控制矿物分选比例，如图2所示。
永磁筒式磁选机
磁系设计
永磁体磁系的设计必须遵循下述的原则：
（1）磁选机工作可能大，而切向分量尽可能减小；
（3）保证磁场有足够的作用深度;
（4）在满足上述条件情况下，多极可以提高精矿品味。
磁系的高度：永磁磁选机磁系的高度对磁选机的磁极表面的平均磁场强度有一定影响。磁系中磁极组的截面 积一定时，随着磁极组高度的增大，磁极组表面的平均磁场强度增高，但当磁极组的高度增大到一定值时，磁极 组表面的平均磁场强度增加的幅度就减小。
永磁筒式磁选机
场强较高的湿式磁选机
01 工作原理
03 性能特点 05 安装与维护
目录
02 结构 04 磁系设计
永磁筒式磁选机适用于冶金矿山矿业选矿、选矿厂等企业事业单位及个人用户，用于选别细颗粒的磁性矿物， 或者，除去非磁性矿物中混杂的磁性矿物。永磁筒式磁选机选筒表面磁场强度远高于普通永磁磁选机，易于操作 管理及维护，在各类选矿厂现场使用时具有明显的节能省电性能。该永磁筒式磁选机的磁选圆筒可配三种槽体， 即半逆流槽（CTB）、顺流槽（CTS）和逆流槽（CTN），以适应不同的选别要求。半逆流槽永磁筒式磁选机适用 于矿石粒度为0.5～0mm的粗选和精选，尤其适用于粒度为0.15～0mm矿物的精选；顺流槽永磁筒式磁选机适用于 矿石粒度为6～0mm的粗选和精选；逆流槽永磁筒式磁选机适用于矿石粒度为0.6～0mm的粗选和扫选，以及选煤工 业重介质回收。
工作原理
分类
设备主要结 构
顺流永磁筒式磁选机，矿浆的移动方向与圆筒旋转方向或产品移动的方向一致。矿浆由给矿箱直接进到圆筒 的磁系下方，非磁性矿粒和磁性很弱的矿粒由圆筒下方的两底之间的间隙排出。磁性矿粒吸在圆筒表面上，随着 圆筒一起旋转到磁系边缘的磁场弱处，由卸矿水管将其卸到精矿槽中。顺流型磁选机的构造简单，处理能力大， 也可多台串联使用，适用于选分粒度为6～0mm的粗粒强磁性矿石的粗选和精选作业，或用于回收磁性重介质。
永磁筒式磁选机 PPT资料共23页
4.设备启停车
4.1 启车前检查
1、 电机润滑油脂是否充足。 2、 减速机润滑油脂是否充足。 3、 是否各紧固件及连接螺栓紧固。 4、 给矿补加水、吹散水和卸矿冲洗水水管、水压是否正常。 5、 分矿箱进料管口是否有杂物 6、 水、矿浆管路、阀门是否畅通、有无泄漏。 7、 滚筒润滑油脂是否充足 8、 是否各紧固件及连接螺栓紧固，十字滑块有无松动脱落现象 9、 是否各阀门开关灵活、有效。 10、 电器设备接地线是否完好。 11、 电源电压是否正常。 12、 确认安全装置是否齐全可靠。
永磁筒式磁选机简介
太钢岚县矿业公司选矿部 编写人:
主要内容
1.磁选的定义
6.设备编号及所在平台位置
2.常见弱磁选设备简介
7.设备点检与维护
3.永磁筒式磁选机工作原理及基本构造 8.危险辨识及预防措施
4.设备启停车
9.应急处理
5.运行参数及工艺指标
1.磁选的定义
1.磁选的定义 磁选(也称为磁场分选)是基于被分离物料中不同组分的磁
2.2 三种槽体磁选机矿浆走向见图1
图1 a：顺流型 b：逆流型 c：半逆流型
3.永磁筒式磁选机工作原理及基本构造
3.1 工作原理
矿浆经给矿箱进入槽体后，在底箱水的作用下，使矿粒呈悬浮状态 进入粗选区，磁性矿粒在磁系所产生的磁场力作用下，被吸在圆筒的表 面，随着圆筒一起向上移动。在移动的过程中，由于磁系的极性沿径向 交替，使成链的磁性矿粒进行翻动（或叫磁搅拌）在翻动过程中，夹在 磁性矿粒中的部分脉石被清洗出来，这有利于提高磁性产品的质量。磁 性矿粒随着圆筒转动离开磁系时，磁力大大降低，在冲洗水的作用下进 入精矿槽中。非磁性矿粒和磁性较弱的矿粒在槽体内矿浆流的作用下， 从底板的尾矿孔流进尾矿管中，由于尾矿流过的磁选机具有较强磁场的 扫选区，可以使一些在粗选区来不及吸到筒体上的磁性矿粒，再一次被 回收而提高了金属回收率。由于矿浆不断给入，精矿和尾矿不断排出形 成一个连续的选分过程。
磁选机通用说明书
磁选机安装、使用和维护手册本手册适用范围适用机型：CTB型/LCTY型/LCTJ型适用型号：φ1050mm筒径系列/φ1200mm筒径系列适用槽体形式：半逆流式适用传动方式：链条传动/直连传动型号说明CTB：普通型半逆流磁选机LCTY：湿式预选磁选机LCTJ：湿式精选磁选机注：上述3种型号的磁选机槽体形式均为半逆流式，其安装、调试、维护方法均同！传动方式说明链条传动结构形式：电机+减速机+链条+滚筒直连传动结构形式：电机+减速机+联轴器+滚筒注：上述2种传动方式在结构和使用维护上有所区别，详见本手册内容！目录1.注意事项 ---------------------------------------------------------------------------------12.用途及工作原理 -------------------------------------------------------------------------13.结构组成----------------------------------------------------------------------------------24.技术参数 ---------------------------------------------------------------------------------65.安装、调整、试运行--------------------------------------------------------------------76.操作---------------------------------------------------------------------------------------137.维护---------------------------------------------------------------------------------------148.易损件------------------------------------------------------------------------------------151.注意事项为确保您的人身、设备及财产的安全，在使用设备之前，请您务必阅读使用说明，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。
磁选机使用说明书
磁选机使用说明书磁选机的主要用途：磁选机主要用于颗粒粉末物料中铁磁性物质的磁选，采用干选法富集被选物料中的铁磁性物质，在低品位磁铁矿、河沙等富集磁铁矿的选铁中有着广泛的应用。
磁选机的工作原理：该机是采用永磁材料作为磁源。
物料在滚筒表面磁场中借助磁力与机械力对颗粒的作用而实现分离，当被选物料通过磁场时，由于磁性颗粒与非磁性颗粒所受磁力的不同，即产生不同的运行轨迹。
磁性颗粒被吸附在滚筒表面，随滚筒转至无磁区落下，从磁性物料斗排出，非磁性颗粒则受离心力的作用向前抛出，从非磁性物料斗排除。
磁选机的结构特点：本机由上下机架、永磁滚筒、电磁调速传动装置等组成。
物料由分料斗进入磁滚筒，通过重力均匀分布。
在机壳下方设有二个出料口，前一个是非磁性物出口，后一个是磁性物出口，通过观察调正滚筒转速来控制物料中的磁性物含量。
并采用永磁磁系结构，可持续运行，具有节约能源安全可靠等特点。
磁选机的安装、试车、调试及维护1、机器的安装：按照需要机器可装于混凝土基础上或金属构架上，电动机应保护性接地，2、机器的试车：试车前检查电动机是否接地，电气接线，滚筒转向是否正确，机器各转动部位有无阻碍，机壳内是否清扫干净，滚筒转速是否合适等开车前的准备工作。
3、机器的调试：滚筒转数通过电机控制装置调整。
物料粒度粗。
滚筒转速小，粒度细，滚筒转数大，转速高，品位高；转速低，尾矿净。
4、机器的维护：（1）每天应注意观察机器对物料的分离情况，并及时将机器内部情理干净。
（2）本机轴承应定期加注润滑油脂。
（3）磁选机在安装和维修时，均应防止交流电串过磁体。
（4）运输时应避免激烈震动，并在防震、防潮的地方存放。
CTG干粉磁选机说明书
CTGQ系列永磁干粉磁选机
一、概述
CTGQ系列永磁筒式磁选机（从单筒到多筒）是一种从干性粉料中连续自动除铁的磁选设备，外壳采用不锈钢材料，其内部滚筒采用独特的磁路设计，由高性能永钕铁硼材料作为磁源，磁场强、吸力大、梯度高、除铁效率高，具有免维护、节约能源、使用安全可靠等特点，可调整控制进料量，适用于不同颗粒的要求。
产品广泛应用于磨料磨具、耐火材料、非金属选矿、碳黑、食品、饲料、化工原料等行业。
示意图：
二、型号及含义
□ＣT G Q━□□
┃┃┃┃┃┃
┃┃┃┃┃┗━━━━━━第一个数字为筒径，第二个数字为筒长，dm ┃┃┃┃┗━━━━━━━━━高强磁
┃┃┃┗━━━━━━━━━━干选
┃┃┗━━━━━━━━━━━筒式
┃┗━━━━━━━━━━━━磁选机
┗━━━━━━━━━━━━━数字表示滚筒数量，无数字表示单筒
三、主要技术参数。
滚筒式磁选机操作规程
滚筒式磁选机操作规程一、前言二、操作人员要求1.操作人员必须经过相关培训，掌握滚筒式磁选机的原理、结构和操作技能。
2.操作人员必须严格遵守工作安全规定，穿戴个人防护装备，如安全帽、防尘面罩、耳塞、防静电鞋等。
3.值班操作人员必须持有效的操作证件，并保持良好的身体和心理状态，严格禁止饮酒或服用药物影响工作。
三、设备准备1.确保设备处于正常工作状态，无损坏或野蛮使用的情况。
2.滚筒式磁选机应与配套设备安装在距离周边墙壁和其他设备至少1米以上的适当位置。
3.磁选机的电源应与电网连接良好，设备接地应可靠。
4.准备操作材料，如矿石、水、洗涤液等。
四、操作流程1.启动前检查a.检查磁选机的电源和控制设备的电源接线。
b.检查电机联轴器、皮带和链条连接是否牢固。
c.检查输送机、给料器和排渣机的工作状态。
d.检查冷却水的供应情况，确保冷却效果。
e.检查磁体和滚筒的工作面是否干净，无杂质。
2.启动操作a.分别启动电机和给料机，使磁选机达到正常工作速度。
b.打开给料机和排渣机的闸门，逐渐将矿石均匀地投入滚筒内。
c.观察磁选机内部的矿石分离情况，调整给料机和排渣机的速度，确保矿石的分离和排渣效果。
3.停机操作a.关闭给料机和排渣机的闸门，停止向滚筒内投料。
b.关闭电机电源和控制设备的电源，并切断电源。
五、设备维护1.维护时必须停机，并切断电源，确保维护人员的安全。
2.定期清理滚筒内的杂质，保持磁选机的清洁度。
3.定期检查和更换磁体，确保其工作效果。
4.定期检查和更换皮带、链条等易损件。
六、应急措施1.发现异常情况，如噪音过大、磁选效果下降等，应立即停机检查。
2.发生故障或事故时，尽快采取紧急停机和报警措施，并立即通知相关人员进行处理。
3.发生火灾时，应迅速使用灭火器进行灭火，并通知消防部门。
七、事故处理1.发生事故时，必须立即停止工作，并做好事故报告，及时通知事故相关人员进行处理。
2.事故处理完毕后，应做好事故记录，并进行事故原因分析，采取措施防止类似事故再次发生。
磁选机说明书
阅读索引READING INDEX1.注意事项NOTICE---------------------------------------------------------------------------22.购入检查及型号说明CHECK AND EXPLAINATION FOR MODEL--------------33.工作原理及特点WORKING PRINCIPLE-------------------------------------------------44.润滑LUBRICATION -------------------------------------------------------------------------85.安装、调试及运INSTALLATION & TRAIL RUNNING----------------------------------96.操作、维护与安全OPERATION MAINTENANCE & SAFTEY----------------------107.易损件表EASY-WARN OUT PARTS----------------------------------------------------118.附图DRAWINGS----------------------------------------------------------------------------121.注意事项 NOTICE为确保您的人身、设备及财产的安全，在使用设备之前，请您务必阅读使用说明，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。
1.1 安全注意事项1.2 使用注意事项：(1) 使用前请仔细阅读说明书并请遵照其注意事项。
(2)佩带起搏器或类似医用电子设施的人群禁止靠近磁选机。
(1) 检查清除所有料箱中的杂物，尤其是滚筒和料箱之间。
滚筒式磁选机操作规程
滚筒式磁选机操作规程-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
滚筒式磁选机操作规程
一、主题范围
二、本标准规定了滚筒式磁选机开机前的准备、安全须知、操作及
维护方式。
三、内容要求
（一）、开机前的准备
1-1-1 检查设备的各种紧固件是否紧固。
1-1-2 检查链轮传动装置防护罩是否罩上。
1-1-3 检查磁选喂料门是否开启。
（二）、安全须知
2-2-1 磁选机检查维护时应将“ss”开关打到零位并上锁，同进悬挂检修警示牌。
2-2-2 磁选机运行过程中，严禁拆除传动装置防护罩。
（三）、操作
3-3-1 磁选机启动后，观察5---10分钟，检查是否有异常响声。
3-3-2 保持出料口畅通。
3-3-3 调整喂料门到适当的位置。
3-3-4 检查轴承、链轮润滑情况以及减速器的油位。
2-3-5 设备运行过程中，盖好前后端机盖，以防灰杂外扬。
（四）、维护方式
2-4-1 检修维护前严格遵守安全须知。
2-4-2 定期添加或更换润滑油脂，轴承损坏发热应及时更换。
CTB-918磁选机说明书
CTB-918磁选机使用说明书巩义市兴农机械制造有限公司电话： 0086-371-64373688 传真： 86-371-64373899 邮箱：hngyxnjx@网站：地址：河南省巩义市经济技术开发区永安路6号目录一、机器的用途 (1)二、技术特性 (2)三、机器结构的简要说明 (3)四、设备的润滑 (6)五、机器的安装、调整及试运转 (6)六、机器的操作维护与安全 (7)一、机器的用途本机属于一种弱磁场湿式选别的永磁筒式磁选机，圆筒表面平均磁场强度为2000-4000GS。
本机适用于湿式选别粒度为不大于1mm的磁性矿物，并将矿物分为磁性物及非磁性物两种产品，它选别的磁性矿物有磁铁矿、磁黄铁矿等。
对于赤铁矿、褐铁矿、菱铁矿等须预先进行磁化焙烧，方能进行选别。
同一圆筒可配三种槽体，即半逆流槽、逆流槽和顺流槽。
适用于不同的选别工艺。
本机配半逆流槽，半逆流槽可串联使用提高精矿品位。
本机广泛用于选矿洗煤和化工等部门。
二、技术特性三、机器结构的简要说明本机主要包括：永磁圆筒、槽体、给矿箱、精矿槽、调整磁系装置、机架、卸矿水管、传动装置等。
永磁圆筒以圆筒表面速度为1.5m/s旋转连续不断的把吸附在圆筒表面的磁性物带出磁场区，靠自重和冲洗水作用将精矿卸掉。
永磁圆筒是由圆筒和磁系构成的，它是磁选机的重要部件。
圆筒是用不导磁的不锈钢板卷曲而成的，套在磁系外面，为了减少磁阻，圆筒和磁系之间间隙要求尽可能小。
因此要求圆筒的椭圆度不大于2mm，为了减小变形，筒两端焊两个法兰支撑。
圆筒两端装铸铝端盖密封，用螺栓连接。
用密封胶密封防止进水、进矿粉。
端盖中心装有球面滚子轴承，安装在轴上，轴两端支撑在机架上的轴座里。
传动轴末端装有半联轴器，它与减速器输出轴的半联轴器对接。
轴上固定着扇形分布的永磁磁系，磁系有磁块及磁轭组成，磁块为锶铁氧体，因为它一经冲充磁后，便形成了永磁磁块，经几年使用，磁性能变化很小，故称之为永磁磁块。
磁轭的轭板是用低碳钢焊接而成的，它的作用是连接磁块，并且组成磁路，磁场特性为放射状。
艺利磁选机说明书(中文)
ERIEZMAGNETICS艺利湿式磁选机安装调试、操作与维护保养手册艺利公司湿式磁选机安装调试,运行和维护保养手册本安装调试,运行和维护保养手册适用于按照统一质量标准生产的所有艺利分公司制造的湿式磁选机索引INDEX承诺和保证资料WARRANTYANDGUARANTEEDATA:标准零部件供应商资料VENDORDATA磁选机说明书OPERATIONALMANUAL1.引言INTRODUCTION2.概述GENERALDESCRIPTION3.安装INSTALLATION3.1运输与储藏TRANSPORTANDSTORAGE3.2安装前预检PRE-COMMISSIONINGCHECKS3.3设备调整ADJUSTMENTS4.操作OPERATION4.1磁系调整MAGNETADJUSTMENT4.2给料和选别区的调整FEEDANDSQUEEZE-PANADJUSTMENT4.3液位和溢流的调整WATERLEVELANDOVERFLOWADJUSTMENT4.4刮板的调整RUBBERWIPERADJUSTMENT4.5槽体类型TANKSTYLE5.维护保养MAINTENANCE5.1发现并处理故障TROUBLESHOOTING5.2润滑LUBRICATION6. 可更换的外层耐磨筒皮REPLACEABLEWEARWRAP7.推荐的备品配件明细表RECOMMENDEDSPAREPARTSLIST8.电机减速器GEARMOTOR所有由艺利公司生产的磁力设备，如果是按照要求的方式和目的进行正确的安装和使用的话，艺利公司保证该设备可以履行合同中所述的设计要求。
另外，每一台艺利产品按照艺利标准都有为期一年的质量担保。
为维护买方的利益，艺利公司担保：●所有艺利公司生产的设备都是选用最好的原材料和最先进的制造工艺；●在货物发运之后的一年内，对于设备所产生的缺陷，只要是经过艺利公司或经授权的当地代理的检查，确认设备是买方所使用并且是被正确使用的，艺利公司都将免费对零部件进行修理或更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CT、ZC、NCT分别代表弱磁场、中磁场、全稀土永磁筒式磁选机，其永磁圆直径ø600、ø750、ø1050、ø1200（mm）等规格。
分别配用顺流型（S）、逆流型（N）和半逆流型（B）槽体，分选粒度范围广。
一、CT系列永磁式磁选机：有两种磁系：
1、铁氧体磁系：全部采用摁铁氧体磁块组成。
2、稀土——铁氧体复合磁系：采用一定数量的高磁性能稀土磁块（钕铁硼）和锶铁氧体磁块复合组成。
CT系列永磁筒式磁选机主要用于强磁性矿物选别。
二、ZC系列永磁中磁场筒式磁选机：
其磁系由稀土磁极和铁氧体磁极混合组成，选别区筒表平均磁感应强度达350～500Mt。
是石英砂等非金属矿物提纯的有效设备。
三、NCT系列全稀土永磁筒式磁选机：
该磁系全部用稀土磁块组成，选别区筒表平均感应强度为500～600MT。
主要用于分选假象、半假象矿物，以及非金属矿物提纯。
四、结构简要说明
磁选机主要包括永磁元筒，传动装置、槽体、机架、磁系调正装置，给矿箱、精矿箱、顺流槽还有尾矿调节阀门。
1、永磁圆筒是磁选机重要工作部件，圆筒是用不寻的不锈钢板（材质ICr18NiqTi）卷制成的圆筒形。
两端有法兰圈支撑着，两个铸铝端盖与圆筒间有软橡胶垫，并用螺丝连接，进行密封，以防水进矿。
端盖支撑在流动轴承上，圆筒能绕轴灵活转动，轴固定在机架上的轴承座上，轴上固定有扇形分布的永磁磁系、磁系与圆筒有3至4毫米距离。
圆筒旋转是不与磁系相干涉，磁系上有3到4个磁极，沿圆周性交替分布，沿轴向是相同的，磁系的磁力线透过圆筒到达工作间隙处，圆筒表面的磁场强度可达150-250MT。
2、槽体是用不锈拌焊成的，他有三种形式，即顺流槽、逆流槽即半逆流槽。
槽体两端各有一角钢支持在机架的纵梁上，用四个螺钉固定在机架上，因角钢上有四个长孔，槽体可以前后少量移动。
圆筒与槽体的间隙称为工作间隙通常为35-60毫米之间，增减角钢下边的垫片可以改变工作间隙的大小，排精矿处的间隙为15-25毫米，前后移动槽体，就可改变排矿口大小。
顺流槽的工作原理
被处理矿浆顺着永磁圆筒转向给入，当其通过磁场区时，矿粒同时受到磁力和机械力以及重力等作用：磁性较强的矿柱受到的磁力大于诸力之和而被吸附于圆筒表面，随着圆筒的旋转，经磁翻甩掉夹渣，脱离磁场区时即得到选出精矿。
逆流槽的工作原理
被处理矿浆沿着与永磁圆筒转向相反的方向给入，磁性较强的矿力受磁力作用，被吸附于圆筒表面，随圆筒旋转带动磁场区而排出，剩下的矿浆借助冲力，继续向尾矿口运动，经过一段扫选，从从尾矿口排出，完成分选过程。
半逆流槽的工作原理
被处理矿浆，以相当的流层和冲速，逆圆筒下边给入，当其通过磁场区时磁性较强的矿粒受磁力作用，被吸附于元筒表面，随元筒旋转而出。
磁性很弱的矿粒和脉石冲力作用，逆元筒转向流动经一段扫选，只剩下磁性很弱的脉石，从矿尾口排出，完成分选过程。
半逆流槽的特点:他的给矿位置介于顺流槽和逆流槽两者中间，矿浆有一半逆元筒转向，因此得名“半逆流槽”，他的选别指标也介于两者之间，能兼顾两者的优点，综合指标好，因此现在用的最多。
3.给矿箱的作用是使矿浆均匀给入槽体，保证工作条件的稳定性，它支持在矿机后面的三角形架上，给矿箱内有一调节浓度的水管，若矿浆浓度大，可加水降低浓度，三种槽体都有给矿箱。
4.精矿槽是接受精矿的，下面有一长方形口，为精矿排出口，它通过两个角钢挂在机架的给梁上。
5.磁系调正装置的作用是调节磁系的位置，使磁极有效的工作和顺利排矿。
五．传动装置
传动装置分为三种形式：
1、ø600* 900永磁筒式磁选机由于处理最小、负荷轻，用三角皮带传动，电机减速的出轴有一个小三角皮带轮，通过三角皮带带动元筒端部的三角皮带轮，而使元筒转动，
2、其他规格是摆线针轮电机减速机出处用十字传动块连接筒体的上半轴，而使元筒转动。
六、润滑系统
本机的润滑点四五处：减速机为稀油润滑，三个轴承干润滑。
润滑油为（GB443-64）机械油，HJ10-HT50任一种。
运转一个月后应彻底清洗一次，注入新油，以后每隔8-12个月清洗换油。
润滑脂用钙基润滑脂（GB491-65）ZG2-ZG4任何一种。
永磁筒端盖上各有一M10*1螺塞，轴承座上有一M12*1-25螺塞，将其拧下，可用油枪注入。
七、机器的安装、调正及试运转
（一）安装、调正
1、检查各件应符合图纸规定的技术条件。
2、永磁圆筒及槽体应严格检验各部尺寸及安装调正情况。
3、各件不应有严重磁伤、变形、凹坑等各种缺陷。
4、按图纸、文件清点零部件的数量、机件清洗、去污去油。
5、安装时：
（1）槽体的角钢下加垫，使工作间隙为最小。
（2）槽体溢流堪平均水平方向两端高差不大于2毫米。
（3）圆筒与槽体在排矿处的间隙调至20毫米，偏差不大于2毫米。
（4）磁系偏向排矿口20度。
6、安装后应进行空运转试验，运转时间不应小于2小时。
7、运转前，电机减速机，密封箱，轴承座的紧固螺钉应牢固，
与机架的接触面应靠紧，不许有跷脚现象。
8、圆筒两端的滚动轴承要有足够的润滑脂，减速机有适量润滑油，磁系调正装置丝杆上涂润滑脂。
9、圆筒用手搬动，应转动灵活，无别劲现象和异常声音。
10、跑合后进行清洗，扣上密封箱盖，拧紧各螺钉。
11、填入润滑脂，继续试车1小时，密封箱不应渗油、漏油，不应有异常声音及震动。
12、试运转中发现圆筒，传动部有异常现象，应及时检查修理。
八、机器的操作、维护、安全
（一）操作规程
1、操作前检查如下各部，槽体中有无不相关的物件，槽体角钢下边加垫20毫米，磁系偏偏角20度，排矿口间隙20毫米。
2、圆筒两端轴承是否有足够润滑脂，圆筒旋转灵活，无异常声音。
3、电机减速机有适量润滑油。
4所有紧固件紧固，调正件应灵活，有充足的润滑脂。
5，电机绝缘电阻应符合规定。
6、各水管的给水压力不小于1-2公斤/厘米²。
7、给矿的条件如下:给矿浓度25-35%（可开调节浓度水管）给矿粒度应达到矿粒单位分离，给矿量不高于表中生产能力。
8、给矿前先开车，给水，先停矿后停车，停车后用水冲洗槽体。
9、根据排矿情况，准确调整磁系偏角。
10、根据选别指标和处理能力选择合理工作间隙给矿浓度。
（二）维护、安全
1、减速机中润滑油不应低于最低油标高度。
2、减速机与密封罩中润滑油，在新产品运转一个月后，应彻底清洗换油，以后每隔8-12个月换油一次。
3、圆筒两端滚动轴承应每两个月换一次润滑脂。
4、所有紧固螺钉每班应检查，不得松动。
5、各喷水管不应堵塞，及时清理木屑等物质。
6、胶质密封环，每年大修时应更换。
7、磁块有破裂时，应将次组合部取下，换一组新的，不应坏一块换一块。
8、经常注意筒内有无异常声音，有不正常声音应怀疑是否磁块破裂。
9、轴承温度不大于40度，电机减速机的温度不高于85度。
