光学设计笔试题目及答案
光学设计笔试题目及答案一、选择题（每题2分，共10分）1. 光学设计中，透镜的焦距指的是（）。
A. 透镜中心到成像平面的距离B. 透镜中心到焦点的距离C. 透镜边缘到成像平面的距离D. 透镜边缘到焦点的距离答案：B2. 以下哪个参数不是描述透镜性能的主要参数？（）A. 焦距B. 口径C. 重量D. 材料答案：C3. 在光学设计中，色差是指（）。
A. 透镜的重量B. 透镜的厚度C. 不同波长的光经过透镜后成像位置不同D. 透镜的折射率答案：C4. 以下哪个不是光学设计中的像差类型？（）A. 球差B. 色差C. 像散D. 折射率答案：D5. 光学设计软件通常用于（）。
A. 计算透镜的重量B. 模拟光学系统的成像质量C. 测量透镜的折射率D. 制造透镜答案：B二、填空题（每题2分，共10分）1. 光学设计中的像差包括球差、色差、______、______等。
答案：像散、场曲2. 光学设计中，透镜的______是指透镜对光线的聚焦能力。
答案：焦距3. 光学设计软件通常包括______、______、优化算法等功能。
答案：光线追迹、光学系统建模4. 在光学设计中，______是指透镜对不同波长光的折射能力不同，导致成像质量下降。
答案：色差5. 光学设计中，______是指透镜对光线的汇聚或发散作用。
答案：折射三、简答题（每题5分，共20分）1. 简述光学设计中像差产生的原因及其对成像质量的影响。
答案：像差产生的原因主要是由于透镜对不同波长的光折射能力不同，以及透镜形状的非完美性。
像差会导致成像模糊、颜色分离、边缘模糊等问题，从而影响成像质量。
2. 在光学设计中，如何减少色差？答案：减少色差可以通过使用不同折射率的透镜材料、使用非球面透镜、采用复合透镜组等方式来实现。
3. 光学设计软件在设计过程中扮演什么角色？答案：光学设计软件在设计过程中扮演着模拟、分析和优化光学系统的角色，它可以帮助设计师预测和评估光学系统的性能，从而指导实际的光学系统设计。
光学设计考试题及答案
光学设计考试题及答案一、单项选择题（每题2分，共20分）1. 光学设计中，以下哪个参数不是光学系统的焦距的单位？A. 毫米B. 厘米C. 米D. 千米答案：D2. 透镜的焦距与其曲率半径的关系是什么？A. 成正比B. 成反比C. 无关D. 与曲率半径的倒数成正比答案：D3. 在光学系统中，光阑的作用是什么？A. 改变光束的直径B. 限制光束的发散角C. 改变光束的波长D. 改变光束的偏振态答案：B4. 以下哪种光学元件可以实现光束的聚焦？A. 平面镜B. 凸透镜C. 凹透镜D. 光栅答案：B5. 光学系统中，像差的一种类型是球面像差，它是由于什么原因引起的？A. 透镜材料不均匀B. 透镜形状不完美C. 物体距离透镜太远D. 透镜与成像平面不平行答案：B6. 以下哪种光学元件可以改变光的偏振态？A. 棱镜B. 光栅C. 波片D. 反射镜答案：C7. 在光学设计中，如何减少色差？A. 增加透镜的厚度B. 使用单一材料的透镜C. 使用复合透镜D. 增加透镜的曲率半径答案：C8. 光学系统中，以下哪种像差是由于透镜的中心和边缘部分对光线的折射能力不同引起的？A. 球面像差B. 色差C. 像散D. 场曲答案：B9. 光学系统中，以下哪种像差是由于物体平面与成像平面不平行引起的？A. 球面像差B. 色差C. 像散D. 场曲答案：D10. 在光学设计中，以下哪种方法可以用来校正像差？A. 增加透镜的直径B. 改变透镜的材料C. 使用非球面透镜D. 增加透镜的数量答案：C二、填空题（每题2分，共20分）1. 光学系统中，焦距的倒数称为______，它是衡量光学系统聚光能力的重要参数。
答案：焦度2. 光学系统中，光线通过透镜后，光线的______会发生变化。
答案：方向3. 光学系统中，光阑的作用是限制______，以控制成像质量。
答案：光束的发散角4. 在光学设计中，为了减少色差，通常会使用______透镜。
答案：复合5. 光学系统中，像差的一种类型是______，它是由于透镜的中心和边缘部分对光线的折射能力不同引起的。
光学设计期末考试题及答案
光学设计期末考试题及答案一、选择题（每题2分，共20分）1. 光学设计中，用于描述光束聚焦能力的参数是（）。
A. 焦距B. 光斑直径C. 光束质量D. 光束发散角2. 以下哪个不是光学系统的基本特性？（）A. 分辨率B. 放大倍数C. 色差D. 重量3. 在光学系统中，色差的类型不包括（）。
A. 球面色差B. 色差C. 色差D. 色差4. 光学系统中，为了校正色差，通常采用的光学元件是（）。
A. 透镜B. 反射镜C. 棱镜D. 滤光片5. 光学系统中，用于校正球面像差的常用方法是（）。
A. 使用非球面透镜C. 使用滤光片D. 使用棱镜6. 在光学设计中，用于描述成像质量的参数是（）。
A. 分辨率B. 放大倍数C. 色差D. 焦距7. 光学设计中，用于计算光学系统的像差的方法是（）。
A. 几何光学法B. 波动光学法C. 干涉光学法D. 衍射光学法8. 以下哪个不是光学设计软件的名称？（）A. ZemaxB. Code VC. MATLABD. Photoshop9. 光学设计中，用于描述光学系统成像能力的参数是（）。
A. 分辨率B. 放大倍数C. 色差D. 焦距10. 光学系统中，用于校正畸变的常用方法是（）。
A. 使用非球面透镜B. 使用反射镜D. 使用棱镜二、填空题（每空2分，共20分）11. 光学设计中，焦距是指从____到____的距离。
12. 光学系统中，色差的类型包括____和____。
13. 光学设计中，分辨率是指光学系统能够分辨的____。
14. 光学设计软件Zemax主要用于____。
15. 光学系统中，畸变是指成像时____和____的不一致。
16. 光学设计中，放大倍数是指成像系统成像的____与____的比值。
17. 光学设计中，非球面透镜主要用于校正____。
18. 光学设计软件Code V主要用于____。
19. 光学设计中，干涉光学法用于计算光学系统的____。
20. 光学系统中，衍射光学法用于研究光的____。

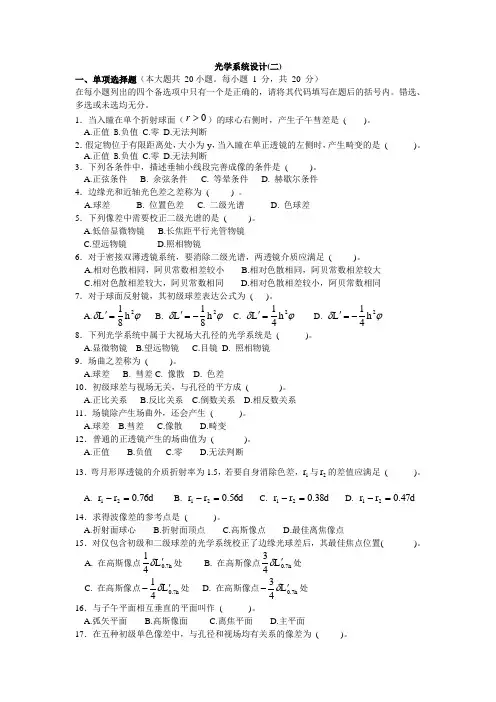

光学cad答案二
光学系统设计(二)一、单项选择题（本大题共 20小题。
每小题 1 分，共 20 分）在每小题列出的四个备选项中只有一个是正确的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．当入瞳在单个折射球面（0>r ）的球心右侧时，产生子午彗差是 ( )。
A.正值 B .负值 C.零 D.无法判断2．假定物位于有限距离处，大小为-y ，当入瞳在单正透镜的左侧时，产生畸变的是 ( )。
A.正值 B .负值 C.零 D.无法判断3．下列各条件中，描述垂轴小线段完善成像的条件是 ( )。
A.正弦条件B. 余弦条件C. 等晕条件D. 赫歇尔条件4．边缘光和近轴光色差之差称为 ( ) 。
A.球差B. 位置色差C. 二级光谱D. 色球差5．下列像差中需要校正二级光谱的是 ( )。
A.低倍显微物镜B.长焦距平行光管物镜C.望远物镜D.照相物镜6．对于密接双薄透镜系统，要消除二级光谱，两透镜介质应满足 ( )。
A.相对色散相同，阿贝常数相差较小B.相对色散相同，阿贝常数相差较大C.相对色散相差较大，阿贝常数相同D.相对色散相差较小，阿贝常数相同7．对于球面反射镜，其初级球差表达公式为 ( )。
A.ϕδ2h 81L ='B. ϕδ2h 81L -='C. ϕδ2h 41L ='D. ϕδ2h 41L -=' 8．下列光学系统中属于大视场大孔径的光学系统是 ( )。
A.显微物镜B.望远物镜C.目镜D. 照相物镜9．场曲之差称为 ( )。
A.球差B. 彗差C. 像散D. 色差10．初级球差与视场无关，与孔径的平方成 ( )。
A.正比关系B.反比关系C.倒数关系D.相反数关系11．场镜除产生场曲外，还会产生 ( )。
A.球差B.彗差C.像散D.畸变12．普通的正透镜产生的场曲值为 ( )。
A.正值B.负值C.零D.无法判断13．弯月形厚透镜的介质折射率为1.5，若要自身消除色差，1r 与2r 的差值应满足 ( )。
