挤压模具设计
铝型材挤压模具设计课件

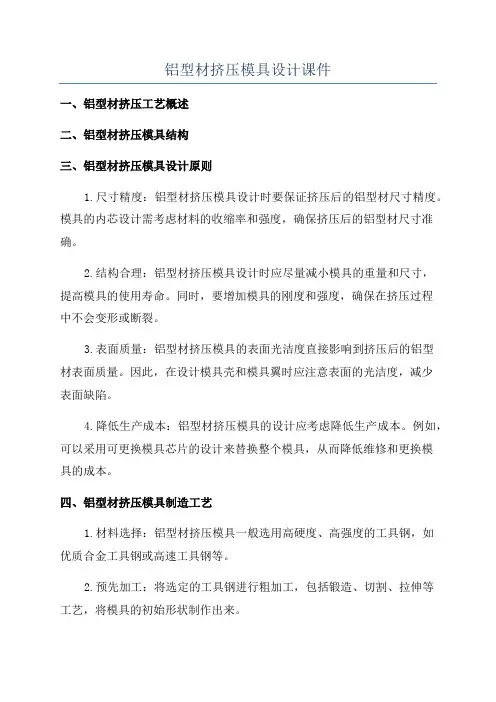

铝型材挤压模具设计课件一、铝型材挤压工艺概述二、铝型材挤压模具结构三、铝型材挤压模具设计原则1.尺寸精度：铝型材挤压模具设计时要保证挤压后的铝型材尺寸精度。
模具的内芯设计需考虑材料的收缩率和强度，确保挤压后的铝型材尺寸准确。
2.结构合理：铝型材挤压模具设计时应尽量减小模具的重量和尺寸，提高模具的使用寿命。
同时，要增加模具的刚度和强度，确保在挤压过程中不会变形或断裂。
3.表面质量：铝型材挤压模具的表面光洁度直接影响到挤压后的铝型材表面质量。
因此，在设计模具壳和模具翼时应注意表面的光洁度，减少表面缺陷。
4.降低生产成本：铝型材挤压模具的设计应考虑降低生产成本。
例如，可以采用可更换模具芯片的设计来替换整个模具，从而降低维修和更换模具的成本。
四、铝型材挤压模具制造工艺1.材料选择：铝型材挤压模具一般选用高硬度、高强度的工具钢，如优质合金工具钢或高速工具钢等。
2.预先加工：将选定的工具钢进行粗加工，包括锻造、切割、拉伸等工艺，将模具的初始形状制作出来。
3.精密加工：通过数控加工等精密加工技术，对模具进行精细加工，包括车削、铣削、镗削、磨削等工艺，保证模具的尺寸精度和表面质量。
4.表面处理：对模具进行表面处理，如热处理、氮化等工艺，提高模具的硬度和耐磨性。
5.装配调试：将各个组成部分进行装配，并进行调试，保证模具的合理性和可靠性。
五、铝型材挤压模具的维护与保养1.清洁：定期对铝型材挤压模具进行清洁，除去铝屑和污垢，保持模具的清洁度。
2.润滑：对铝型材挤压模具的摩擦部位进行润滑，减少磨损和摩擦力，并延长模具的使用寿命。
3.定期检查：定期对铝型材挤压模具进行检查，发现问题及时修理，确保模具的正常使用。
4.储存：将不使用的铝型材挤压模具储存到干燥、防尘的环境中，避免受潮和污染。
六、铝型材挤压模具的发展趋势1.高精度：随着制造业对产品精度要求的提高，铝型材挤压模具的精度也将不断提高。
2.高效率：铝型材挤压模具的开发将更加注重提高生产效率和降低能耗。
挤压成型模具设计手册

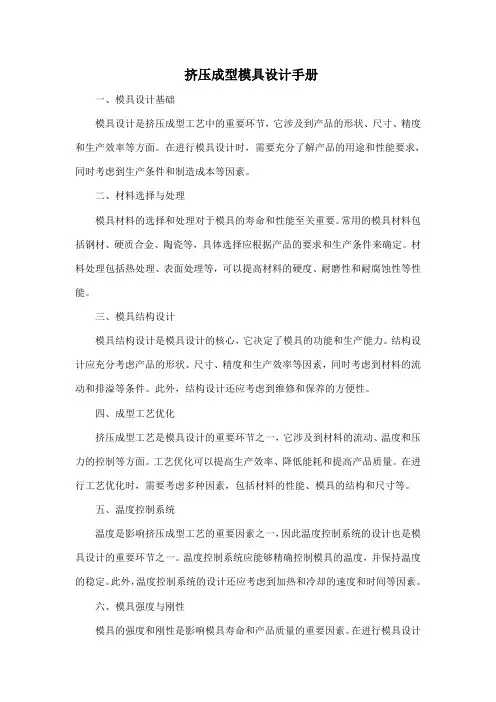

挤压成型模具设计手册一、模具设计基础模具设计是挤压成型工艺中的重要环节，它涉及到产品的形状、尺寸、精度和生产效率等方面。
在进行模具设计时，需要充分了解产品的用途和性能要求，同时考虑到生产条件和制造成本等因素。
二、材料选择与处理模具材料的选择和处理对于模具的寿命和性能至关重要。
常用的模具材料包括钢材、硬质合金、陶瓷等，具体选择应根据产品的要求和生产条件来确定。
材料处理包括热处理、表面处理等，可以提高材料的硬度、耐磨性和耐腐蚀性等性能。
三、模具结构设计模具结构设计是模具设计的核心，它决定了模具的功能和生产能力。
结构设计应充分考虑产品的形状、尺寸、精度和生产效率等因素，同时考虑到材料的流动和排溢等条件。
此外，结构设计还应考虑到维修和保养的方便性。
四、成型工艺优化挤压成型工艺是模具设计的重要环节之一，它涉及到材料的流动、温度和压力的控制等方面。
工艺优化可以提高生产效率、降低能耗和提高产品质量。
在进行工艺优化时，需要考虑多种因素，包括材料的性能、模具的结构和尺寸等。
五、温度控制系统温度是影响挤压成型工艺的重要因素之一，因此温度控制系统的设计也是模具设计的重要环节之一。
温度控制系统应能够精确控制模具的温度，并保持温度的稳定。
此外，温度控制系统的设计还应考虑到加热和冷却的速度和时间等因素。
六、模具强度与刚性模具的强度和刚性是影响模具寿命和产品质量的重要因素。
在进行模具设计时，应充分考虑模具的强度和刚性要求，并采取相应的措施来提高模具的强度和刚性。
例如，可以采用加强筋、增加厚度等方法来提高模具的强度和刚性。
七、润滑与保养润滑和保养是保持模具性能和延长模具寿命的重要措施。
在进行模具设计时，应充分考虑润滑和保养的要求，并采取相应的措施来实现润滑和保养的目的。
例如，可以采用润滑剂、密封圈等来润滑和保养模具。
挤压设计与模具课程设计

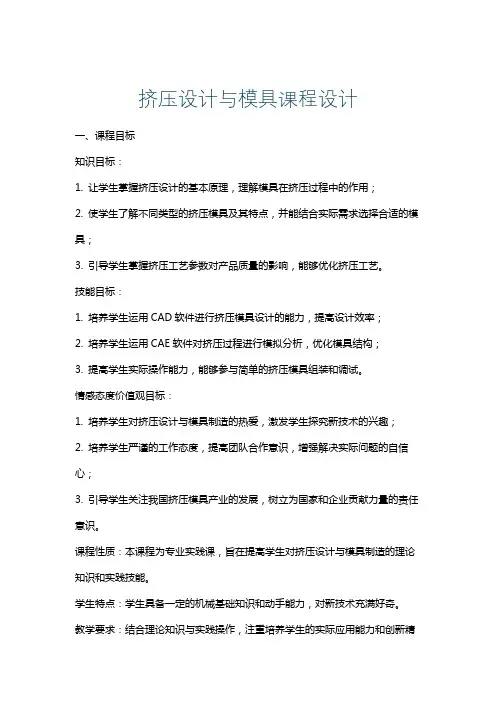

挤压设计与模具课程设计一、课程目标知识目标：1. 让学生掌握挤压设计的基本原理，理解模具在挤压过程中的作用；2. 使学生了解不同类型的挤压模具及其特点，并能结合实际需求选择合适的模具；3. 引导学生掌握挤压工艺参数对产品质量的影响，能够优化挤压工艺。
技能目标：1. 培养学生运用CAD软件进行挤压模具设计的能力，提高设计效率；2. 培养学生运用CAE软件对挤压过程进行模拟分析，优化模具结构；3. 提高学生实际操作能力，能够参与简单的挤压模具组装和调试。
情感态度价值观目标：1. 培养学生对挤压设计与模具制造的热爱，激发学生探究新技术的兴趣；2. 培养学生严谨的工作态度，提高团队合作意识，增强解决实际问题的自信心；3. 引导学生关注我国挤压模具产业的发展，树立为国家和企业贡献力量的责任意识。
课程性质：本课程为专业实践课，旨在提高学生对挤压设计与模具制造的理论知识和实践技能。
学生特点：学生具备一定的机械基础知识和动手能力，对新技术充满好奇。
教学要求：结合理论知识与实践操作，注重培养学生的实际应用能力和创新精神。
通过课程学习，使学生能够达到以上设定的知识、技能和情感态度价值观目标，为后续专业课程学习和未来职业发展打下坚实基础。
二、教学内容1. 挤压设计基本原理：包括金属塑性变形理论、挤压成形方法分类、挤压工艺参数对产品质量的影响等；教材章节：第1章 挤压成形原理2. 挤压模具结构与设计：介绍不同类型挤压模具的结构特点、设计方法和注意事项；教材章节：第2章 挤压模具设计3. 挤压模具材料及热处理：分析挤压模具材料的选用原则、热处理工艺及其对模具性能的影响；教材章节：第3章 挤压模具材料及热处理4. 挤压模具CAD/CAE技术：讲解CAD软件在挤压模具设计中的应用，以及CAE软件对挤压过程进行模拟分析的方法；教材章节：第4章 挤压模具CAD/CAE技术5. 挤压模具制造与装配：介绍挤压模具的加工工艺、装配方法及调试技巧；教材章节：第5章 挤压模具制造与装配6. 挤压模具应用实例：分析典型挤压模具在实际生产中的应用案例，提高学生的实际操作能力；教材章节：第6章 挤压模具应用实例教学内容安排与进度：第1-2周：挤压设计基本原理及挤压成形方法；第3-4周：挤压模具结构与设计；第5-6周：挤压模具材料及热处理；第7-8周：挤压模具CAD/CAE技术；第9-10周：挤压模具制造与装配；第11-12周：挤压模具应用实例分析及实践操作。
挤压模具设计书说明书

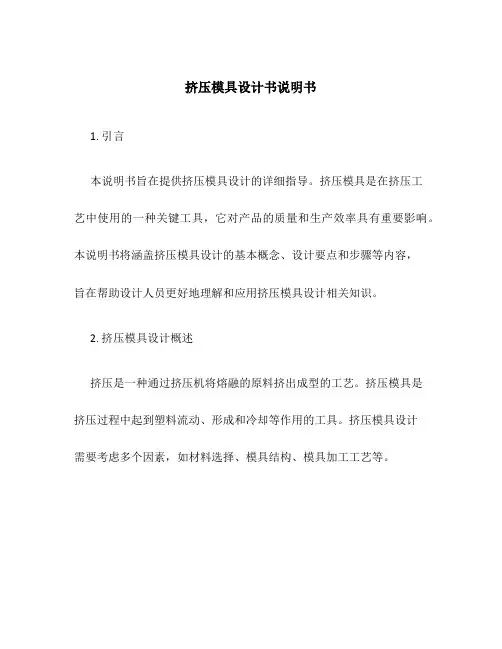

挤压模具设计书说明书1. 引言本说明书旨在提供挤压模具设计的详细指导。
挤压模具是在挤压工艺中使用的一种关键工具，它对产品的质量和生产效率具有重要影响。
本说明书将涵盖挤压模具设计的基本概念、设计要点和步骤等内容，旨在帮助设计人员更好地理解和应用挤压模具设计相关知识。
2. 挤压模具设计概述挤压是一种通过挤压机将熔融的原料挤出成型的工艺。
挤压模具是挤压过程中起到塑料流动、形成和冷却等作用的工具。
挤压模具设计需要考虑多个因素，如材料选择、模具结构、模具加工工艺等。
3. 挤压模具设计步骤3.1. 产品分析在进行挤压模具设计之前，首先需要对待生产产品进行详细分析。
这包括产品的材料、形状、尺寸、表面要求等方面的分析。
通过产品分析，可以为模具设计提供基本的设计要求和指导。
3.2. 模具结构设计模具结构设计是挤压模具设计的核心部分。
在模具结构设计过程中，需要考虑到产品的形状和尺寸要求，确定模具的结构形式、模腔布置、模具开合方式等。
合理的模具结构设计能够有效提高产品的一致性和精度。
3.3. 材料选择挤压模具的材料选择对于模具寿命和产品质量具有重要影响。
常见的挤压模具材料包括合金钢、硬质合金等。
在选择材料时，需要综合考虑材料的硬度、强度、热导率等因素。
3.4. 模具加工工艺模具加工工艺是指模具从原料到成品的全过程。
挤压模具加工工艺包括切割、车削、铣削、磨削等。
在进行模具加工时，需要根据模具的具体要求选择合适的加工工艺，保证模具的加工精度和质量。
4. 挤压模具设计要点4.1. 模具结构要点•模具结构应满足产品的外观要求，确保产品的形状和尺寸精度。
•模具结构应具备良好的冷却系统，以提高模具的散热效果，避免产品变形和模具损坏。
•模具结构应具备合理的模腔设计，以确保塑料流动的均匀性和稳定性。
4.2. 模具材料要点•模具材料应具有高硬度和耐磨性，以提高模具的使用寿命。
•模具材料应具有良好的热导率，以实现有效的模具冷却效果。
4.3. 模具加工工艺要点•模具加工工艺应具有高加工精度和稳定性，以确保模具的质量和精度。
冷挤压模具设计
冷挤压模具设计冷挤压模具设计是制造高精度零件的重要技术之一。
本文将详细介绍冷挤压模具设计的基本原理、设计流程、常见问题及解决方案等内容，以帮助读者更好地理解和应用该技术。
一、基本原理冷挤压是利用压力将金属材料挤出成形的一种加工方法。
其中，模具是冷挤压技术中至关重要的工具，决定了成品质量和生产效率。
因此，冷挤压模具设计的质量和精度直接影响到成品的质量和生产成本。
基本原理上，冷挤压模具即将金属渐进挤出，使其通过一组具有特定几何形状的孔道。
钢料在配有专用设备的机器中加热，经过一道或多道模压工序，最终成形，如螺母、螺栓、垫圈、铆钉等。
二、设计流程1、确定零件的尺寸与形状。
了解产品及主要特征，对某些铝合金、镁合金等特殊材料使用规范与制造规程的要求。
2、绘制图纸。
绘制出产品的三维模型图，确定毛坯的尺寸、形状和突出部位，以确保设计的模具能够满足产品的需求，并考虑一些细节问题，如材料规格、模具磨损和抵抗压塑性强度的能力等。
3、确定模具类型。
根据产品的尺寸、形状和工艺要求，确定冷挤压模具的类型。
常用的冷挤压模具包括拉伸模、挤压模、钝化模、套筒模等。
4、设计模具的结构。
设计模具的结构时，需要考虑到模具主体的结构、腔体形状、孔形结构等几个方面，还需要根据压力、预压、挤出量等要素，确定可承受的载荷。
同时，还需要考虑一些实际运用中需要注意的问题，例如设定模具配合公差、调整模具的开合间隙、设定模具的定位和定向等。
5、制作模具样品。
样品制作过程中，需要考虑到模具结构的合理性，以及各种元素的配合度。
制作完成后，需要进行模具的调试、试胶、实验成型等环节，进行逐渐的调整和完善。
三、常见问题及解决方案1、模具寿命不够长。
在设计时应考虑模具的材质和硬度，通过表面热处理、高频淬火、氮化等方式进行强化处理，以延长模具的使用寿命。
2、模具容易出现磨损或变形。
在制作过程中，要合理设定模具的使用寿命，并且需要根据产品的多重要素，优化模具的设计结构，来提高其使用的稳定性。
挤压模具设计.doc
学号_0910121037___课程设计课题挤压模具设计学生姓名李孝辉系别机械工程系专业班级09 材控1指导教师张红云张金标徐向其刘建二0 一二年十二月课程设计任务书机械工程系09材控（1,2）班指导教师：张红云，张金标，徐向其，刘建。
设计课题：挤压模具设计一、设计条件：在19.6MN挤压机的Φ200mm挤压筒上生产出下列条件的合格型材，设计出相应的型材模具。
1.单模孔模具生产如下图型材。
（1,2，3组同学设计）2.双模孔生产ф12mm的圆棒材。
（4,5,6组同学设计）3.三模孔生产ф8mm的圆棒线材。
（7,8,9组同学设计）4.四模孔生产ф6mm的圆棒线材。
（10,11,12组同学设计）二、设计内容：1.模孔布置。
2.设计工作带长度。
3.型材模孔尺寸设计。
4．模子强度校核。
5.画出模具图。
三、设计时间：2012年12月10日至12月14日四、设计地点：实验楼C楼501,502五、分组情况：目录第一章概述 (1)第二章模孔布置 (2)2.1 挤压比的计算 (2)2.2 模孔的布置 (2)2.3模孔尺寸的计算 (3)第三章工作带长度的确定 (5)第四章模具尺寸的确定 (6)4.1模具材质的选取 (6)4.2模具外形尺寸设计 (6)第五章模具的强度校核 (8)第六章设计的模具示意图 (10)设计总结与体会 (12)参考文献 (13)第一章概述模具是金属压力加工的基础，模具的设计与制造技术是金属压力加工的核心，而模具的质量和使用寿命是决定金属压力加工过程是否经济可行的关键。
模具技术特别是设计制造精密，复杂，大型，寿命长的模具是衡量一个国家工业水平的重要标志之一，因此有“模具是工业之母”之说。
本次设计主要是在给定挤压筒和挤压机的条件下，设计挤压出直径为12mm的圆棒材所用的双模孔模具。
在此次设计中，本组以黄铜为例，对模孔的布置，工作带长度，模孔的尺寸以及模具外形尺寸的进行确定的设计，并对模子的强度进行校核以及绘制各种模具图；此次的课程设计是对我们所学的专业知识进行的一个总结，对我们以后的学习和工作具有一定的指导意义，同时通过对模具的设计还可以让我们进一步了解挤压模具的工艺过程，通过查阅更多的资料，能够开阔我们的视野和见识，提高我们将理论运用于实践的能力。
铝型材挤压模具设计中的关键点和问题
铝型材挤压模具设计中的关键点和问题一、材料选择：在铝型材挤压模具设计中，材料的选择十分重要。
模具的材料应具有良好的硬度、强度和耐磨性。
常见的模具材料有H13、3Cr2W8V、4Cr5MoSiV1等。
根据使用要求和成本控制，选择合适的材料。
二、模腔设计：模腔的设计是铝型材挤压模具设计的核心。
模腔的几何形状和尺寸应符合产品的要求，并能保证产品的几何精度。
在设计模腔时，应考虑材料的流动性、收缩率、气泡和焊接等问题，以确保铝型材的挤压过程顺利进行。
三、内冷却设计：内冷却设计是提高模具使用寿命和产品质量的重要手段。
通过合理布置冷却水管道，能够在挤压过程中及时冷却模具，降低模具的工作温度，减少模具磨损和热载荷，延长模具寿命。
四、橡胶垫设计：橡胶垫在铝型材挤压过程中起到密封和保护模具的作用。
橡胶垫的设计应考虑到材料的选择、厚度、硬度和形状等因素，以确保橡胶垫能够准确地封闭模腔，并能够承受高压和高温的挤压过程。
五、冷却系统设计：冷却系统的设计直接影响到挤压速度和产品质量。
合理的冷却系统能够快速冷却挤压铝型材，降低铝材的热度和产生的内应力，提高铝材的强度和硬度。
冷却系统的设计应综合考虑冷却水的流量、速度、温度和位置等因素。
六、毛刺控制：毛刺是铝型材挤压过程中常见的缺陷之一、在模具设计中，应考虑到挤压过程中金属的流动和退火等因素，采取合适的措施来控制毛刺的产生。
例如，合理设计模腔的边缘形状，使用抛光或涂覆耐磨材料等。
七、凸模设计：凸模的设计直接影响到铝型材的外形和尺寸精度。
凸模的形状、尺寸和相对位置应合理设置，以确保铝材的挤压过程顺利进行，并且保证产品的几何精度和表面质量。
八、磨损和冲击问题：由于挤压过程中金属的高速流动和冷却周期的反复，模具表面很容易受到磨损和冲击。
因此，在模具设计过程中应考虑到材料的硬度、涂层和冲击吸收等因素，以延长模具的使用寿命和提高产品质量。
九、模具拆卸与维护：在设计模具时，应考虑到模具的维护和拆卸。
挤压模具制作与设计实验报告
挤压模具制作与设计实验报告实验目的本实验旨在探究挤压模具的制作与设计，并通过实际操作来了解挤压模具的使用方法和注意事项。
实验设备与材料- 挤压机- 铝合金材料- 挤压模具- 计算机辅助设计软件实验步骤步骤一：挤压模具设计1. 根据需要制作的铝合金产品的形状和尺寸，在计算机辅助设计软件上进行三维模型设计。
2. 根据设计好的三维模型，进行模具设计。
考虑到材料的流动性和受力情况，设计合理的模具结构和出模方式。
步骤二：挤压模具制作1. 准备所需的模具材料，一般使用高强度、高硬度的合金材料。
2. 根据设计好的模具结构制作模具的零件。
可以使用数控机床进行加工，确保模具精度和质量。
3. 将加工好的模具零件进行组装，并进行必要的热处理和表面处理，提高模具的使用寿命和质量。
步骤三：挤压模具调试1. 将制作好的挤压模具安装到挤压机上。
2. 启动挤压机，并根据所制作的铝合金产品的要求，调整挤压机的参数，如温度、压力等。
3. 进行模具试压，检查铝合金产品的质量和尺寸是否符合要求。
4. 根据试压结果，调整模具的结构和参数，直至满足产品要求为止。
实验结果与分析经过实验，成功制作了一套挤压模具，并使用挤压机进行了模具试压。
铝合金产品的质量和尺寸达到了设计要求，说明挤压模具的制作与设计是成功的。
通过实验过程中的观察和分析，我们可以得出以下结论：1. 挤压模具的设计要考虑材料流动性和受力情况，以保证产品质量。
2. 挤压模具的制作需要使用高强度、高硬度的合金材料，并进行必要的热处理和表面处理。
3. 挤压模具的调试是一个迭代的过程，需要根据试压结果不断调整模具的结构和参数，直至满足产品要求。
4. 计算机辅助设计软件在挤压模具设计中起到了重要的作用，能够提高设计的精度和效率。
实验总结挤压模具的制作与设计是一项复杂的工艺，需要对材料和工艺有深入的理解和掌握。
本次实验通过实际操作，使我们更加熟悉了挤压模具的制作过程和设计原理。
通过本次实验，我们深刻认识到挤压模具在工业生产中的重要性，它在航空航天、汽车制造、建筑等领域都有广泛的应用。
挤压模具设计说明书
由于B0=1.4㎜.本设计△＝0.1
故Tk=1.4+0.1=1.5㎜
7.模孔工作带长度hg的确定
由于本型材制品的对称性较好，外形相对较小，一般可取2～6㎜，生产实践中对铝合金常用6～15㎜
本设计取hg＝6mm
8.模芯的设计
一般伸出下模工作带3－5mm，本设计取4mm，模腔外形按空心型材的空心部分确定。
序号
(mm)
(mm)
单重wd
填充系数K
填充后长度Le
压余厚hy
(mm)
切压余后的有效长度Ld
挤压比
λ
制品长
L制
(m)
成品数
nx6
(m)
成品重
W制(kg)
成材率
W制/Wd
(％)
1
Φ95
Φ90
270
4.64
1.114
242
20
222
54.65
13．512×6m3．89 Nhomakorabea83．84％
2
Φ95
Φ90
320
5.50
因为本设计采用孔道式分流组合模
故：取H上＝48H下＝40模垫厚10㎜
5.组合模相关参数的确定：
1).分流孔的个数取4个，形状为扇形
2)．扇形面积的确定：
因为分流孔面积与制品断面积的比值∑F分/F型＝K,K即为分流比，，一般K对于空心型材时，取K=10～30。本设计取K=10
分流孔的面积∑F分＝K. F型=10×241=2410 mm2
图7
依据经验a一般取2～5㎜，有的取8㎜.本设计取8㎜
图8
关于α的计算，由上图知
h=H/2+8=38.1/2+8=27.05㎜
铝型材挤压模具设计书
铝型材挤压模具设计书一、前言铝型材挤压模具是铝型材生产的核心设备之一，其设计质量直接影响到产品的质量和生产效率。
铝型材挤压模具的设计书是非常重要的，它不仅包含了模具的结构、尺寸、工艺等方面的信息，还需要考虑到生产实际情况和经济效益等因素。
本文将从以下几个方面介绍铝型材挤压模具设计书。
二、设计书内容1. 模具结构模具结构是指模头、挤出孔、定位销、导向柱等部件的组合方式。
在设计时需要考虑到产品形状、尺寸和特殊要求等因素，以确定最合适的结构方案。
2. 尺寸参数尺寸参数是指模具各部件的尺寸大小，包括了长度、宽度、高度等方面。
在设计时需要根据产品要求和加工工艺等因素进行计算，以确保各部件尺寸精确合理。
3. 工艺流程工艺流程是指产品从原材料到成品的加工过程，在设计时需要考虑到每个环节所需的设备和工序，并根据实际情况进行调整和优化。
4. 材料选用材料选用是指模具各部件所使用的材料，需要根据模具的使用环境、产品要求和经济效益等因素进行选择。
5. 加工精度加工精度是指模具各部件的加工精度要求，包括了尺寸精度、表面光洁度等方面。
在设计时需要考虑到加工设备和技术水平等因素，以确保模具的质量和生产效率。
6. 维护保养维护保养是指模具在使用过程中需要进行的维护保养工作，包括了清洗、润滑、更换零部件等方面。
在设计时需要考虑到维护保养的便捷性以及对生产效率的影响。
三、设计书编写步骤1. 确定产品要求和加工工艺在编写设计书之前，需要明确产品形状、尺寸和特殊要求等方面的信息，并确定加工工艺流程。
2. 设计模具结构根据产品要求和加工工艺流程，确定最合适的模具结构方案，并进行初步设计。
3. 计算尺寸参数根据初步设计确定各部件尺寸大小，并进行计算和校验。
4. 选择材料根据模具使用环境、产品要求和经济效益等因素，选择合适的材料。
5. 确定加工精度要求根据产品要求和加工工艺流程，确定模具各部件的加工精度要求。
6. 考虑维护保养在设计时需要考虑到模具的维护保养便捷性，以及对生产效率的影响。
挤压模具毕业设计
挤压模具毕业设计挤压模具毕业设计在当今的制造业中，模具设计是一个非常重要的环节。
而挤压模具设计更是其中的一个关键领域。
挤压模具的设计质量直接影响到产品的质量和效率。
在毕业设计中，我选择了挤压模具设计作为研究的主题，旨在深入探讨挤压模具的设计原理和优化方法，以提高产品的生产效率和质量。
一、挤压模具的基本原理挤压模具是一种用于将金属材料挤压成特定形状的工具。
其基本原理是通过施加压力将金属材料从模具的出料口挤出，并在模具的形状限制下形成所需的产品。
挤压模具的设计需要考虑多个因素，如材料的流动性、模具的结构和形状等。
二、挤压模具的设计要求1. 合理的模具结构：挤压模具的结构应该合理，能够满足产品的形状要求，并且易于加工和维修。
同时，模具的结构应该尽可能简单，以降低制造成本。
2. 充分考虑材料特性：不同的金属材料具有不同的流动性和变形特性。
在挤压模具的设计中，需要充分考虑材料的特性，以确保挤压过程中的变形和缺陷尽可能小。
3. 合理的模具温度控制：挤压过程中，模具的温度对产品的质量和效率有着重要影响。
合理的模具温度控制可以提高产品的表面质量和尺寸精度。
4. 优化模具流道设计：模具流道的设计对产品的质量和生产效率有着重要影响。
通过优化模具流道的设计，可以提高金属材料的流动性，减少挤压过程中的阻力和能量损失。
三、挤压模具的优化方法1. 模具材料的选择：不同的模具材料具有不同的热导率和耐磨性。
在挤压模具的设计中，可以选择合适的模具材料，以提高模具的耐用性和导热性能。
2. 模具结构的优化：通过优化模具的结构，可以提高产品的质量和生产效率。
例如，可以通过增加模具的冷却通道来提高模具的温度控制效果，减少产品的变形和缺陷。
3. 模具流道的优化：通过优化模具流道的设计，可以提高金属材料的流动性，减少挤压过程中的阻力和能量损失。
例如，可以采用曲线型流道设计来减少金属材料的流动阻力。
4. 模具表面的处理：通过对模具表面进行特殊处理，可以提高产品的表面质量和尺寸精度。
挤压模具设计解析
挤压模具设计解析挤压模具是一种常用的成型工具，广泛应用于铝合金、铜合金、塑料等材料的挤压加工过程中。
挤压模具的设计对产品质量和生产效率有着重要影响，因此需要对挤压模具的设计进行分析和解析。
挤压模具的设计解析主要涉及以下几个方面：模具结构设计、工作原理分析、材料选择和加工工艺等。
首先，模具结构设计是挤压模具设计的基础。
挤压模具通常由上模和下模组成，上模和下模之间的间隙即为挤压腔。
根据被加工材料的形状和尺寸要求，确定模具的开裂数量和形状。
同时，还需要考虑模具的刚度和稳定性，确保模具在高压下不会变形或破裂。
其次，挤压模具的工作原理分析是模具设计中的重要环节。
挤压模具通过施加压力使被加工材料流动到模具腔中，然后通过挤压机对材料进行挤压，使其形成所需形状。
在工作原理分析中，需要考虑材料的流动性和变形特性，确定最佳的挤压工艺参数，以达到理想的形状和尺寸。
材料选择是挤压模具设计的另一个重要方面。
挤压模具需要具有较高的硬度和耐磨性，能够承受高强度的压力。
常见的模具材料有合金钢、硬质合金、高速钢等，根据不同的挤压材料和工艺要求选择最合适的材料。
同时，还需要考虑模具的表面光洁度和防腐性，以延长模具的使用寿命。
最后，加工工艺对挤压模具设计也有影响。
挤压模具的加工工艺包括模具结构的设计和制作，以及模具表面的处理和涂层。
模具结构的设计和制作需要考虑尺寸精度和加工难度，确保模具的质量和稳定性。
模具表面的处理和涂层可以提高模具的表面硬度和耐磨性，减少模具在使用过程中的磨损和损坏。
综上所述，挤压模具设计解析包括模具结构设计、工作原理分析、材料选择和加工工艺等方面。
通过合理的设计解析，可以提高挤压模具的制造质量和生产效率，满足不同材料和工艺要求的挤压加工需求。
铝材挤压模具设计分析报告
铝材挤压模具设计分析报告1. 引言铝材挤压技术是一种常用的金属加工方法，广泛应用于汽车、航空航天、建筑等行业。
在铝材挤压过程中，模具设计起着至关重要的作用。
本报告旨在对铝材挤压模具设计进行分析，并提出一些建议。
2. 模具设计要求铝材挤压模具的设计应满足以下要求：2.1 几何形状模具应能够实现所需铝材产品的几何形状，如圆管、方管等。
同时，模具设计应考虑产品的尺寸稳定性，以确保形状的一致性。
2.2 材料选择模具设计应选用高强度、耐磨损的材料，如优质合金钢，以增加模具的使用寿命并提高生产效率。
2.3 散热性能铝材挤压过程中会产生大量热量，模具设计应考虑良好的散热性能，以避免模具过热导致变形或损坏。
2.4 生产效率模具设计应具备高效率的生产能力，以满足大批量生产的需求。
同时，模具更换应方便快捷，以减少生产停机时间。
3. 模具设计分析基于上述要求，对现有模具设计进行分析如下：3.1 结构设计目前的模具设计采用了传统的开口式结构，即模具由两个相互连接的半模具组成。
这种设计易于操作和维护，但存在以下问题：- 两个半模具之间需要通过螺栓进行连接，增加了制造成本和生产时间。
- 开口式结构增加了模具的运动部件，容易产生振动和磨损。
建议采用一体式模具结构，通过数控加工一次性加工成型，以提高模具的精度和稳定性。
3.2 材料选择现有模具的材料为普通合金钢，虽然具有一定强度，但在高温和高压的挤压过程中容易产生变形和磨损。
建议采用高温合金钢作为模具材料，以提高模具的抗变形和耐磨性能。
3.3 散热性能现有模具的散热性能较差，容易导致模具过热，进而影响挤压产品的质量。
该问题可以通过以下方式来解决：- 在模具表面设计散热通道，以增加散热面积和散热速度。
- 使用冷却剂来加速模具散热，减少挤压过程中的热量积聚。
3.4 生产效率现有模具更换不便，需要拆卸螺栓和运动部件，耗时且不利于生产效率的提高。
建议采用快换模具设计，即通过快速连接器和夹持装置，实现模具的快速更换。
挤压模具设计课程设计
挤压模具设计课程设计一、课程目标知识目标：1. 理解并掌握挤压模具设计的基本原理和概念；2. 学习并掌握挤压模具结构及其各部分功能；3. 了解挤压模具设计的相关技术要求和行业标准。
技能目标：1. 能够运用CAD软件进行挤压模具的设计与绘制；2. 能够分析并解决挤压模具设计过程中遇到的问题；3. 能够根据实际需求，提出合理的挤压模具设计方案。
情感态度价值观目标：1. 培养学生严谨的科学态度，注重实践与创新；2. 培养学生团队协作精神，提高沟通与表达能力；3. 增强学生对我国模具行业的认同感，激发学生为民族工业发展贡献力量的责任感。
课程性质分析：本课程为专业核心课程，旨在培养学生的挤压模具设计能力，提高学生在实际工程中的应用能力。
学生特点分析：学生已具备一定的机械基础知识，具有较强的学习能力和动手能力，但缺乏实际工程经验。
教学要求：1. 结合课本内容，注重理论与实践相结合；2. 采用项目驱动教学，提高学生的实践操作能力；3. 加强课堂互动，培养学生的创新思维和解决问题的能力；4. 注重过程评价，全面评估学生的学习成果。
二、教学内容1. 挤压模具设计基本原理- 挤压成型原理- 模具设计的基本流程- 模具材料的选用原则2. 挤压模具结构及功能- 模具各部分的名称及作用- 常见挤压模具类型及特点- 模具结构对制品质量的影响3. 挤压模具设计技术要求与标准- 相关国家标准和行业标准- 模具设计中的关键技术参数- 模具设计的安全性与可靠性4. CAD软件在挤压模具设计中的应用- CAD软件的基本操作- 模具三维建模与绘制- 模具设计参数化与仿真分析5. 挤压模具设计实例分析- 实际工程案例介绍- 模具设计过程中的问题与解决方法- 模具设计方案优化6. 挤压模具设计实践- 模具设计项目的实施- 设计图纸的绘制与审查- 模具样品制作与测试教学内容安排与进度：本课程共分为六个部分，每个部分按照2-4个课时进行教学。
挤压模具设计
(4)在200~500ºC范围内的传热能力低。 近十几年来，铝合金挤压厂家逐渐开
始采用4Cr5MoSiV1（H13）钢制作挤压 模具。与3Cr2W8V钢比较有以下特点： • (1)化学成分设计较合理,易于采用先进的 熔铸技术提高钢材本身的质量。 • (2)钢的锻造、冷加工和电加工工艺稳定， 容易控制。
加工和热处理。 • (13)材料易获得，且价格较廉价。
1
• 2.2.2 常用挤压工模具钢材的性能特点 挤压铝合金最常用的工模具钢有钼钢
和钨钢两大类。 钼钢具有较好的导热性，对热裂纹不
太敏感，韧性较好，典型代表是 5CrNiMo钢。
钨钢具有较好的耐高温性能，但韧性 较低，典型钢种是3Cr2W8V钢。
1
• (3)比3Cr2W8V钢有更好的热处理特性， 热处理工艺稳定，有十分优良的表面处 理和化学热处理性能。但易氧化和脱碳， 应在真空炉或保护性气氛炉中热处理。
• (4)热处理后比3Cr2W8V钢具有更好的综 合性能，除了强度略低外，其余性能均 优于3Cr2W8V钢，特别是韧性、塑性、 断裂韧性、热磨损抗力、热疲劳抗力尤 为突出。
型材断面尺寸偏差应根据产品的加工 余量、使用条件、挤压难易程度、合金 牌号、形状特点及所处的部位来确定， 通常在有关标准和用户提供的图纸中规 定。
1
• 2 挤压模具用材料 • 2.1 挤压工模具的工作条件 • (1)承受长时间的高温作用。温度可达
550ºC以上，时间一般为几分钟到几十分 钟，甚至数小时。 • (2)承受长时间的高压作用。从挤压纯铝 所需要的最小单位压力100MPa到某些铝 合金空心型材的1000MPa。 • (3)承受激冷激热作用。挤压铝合金时， 工模具工作和非工作时间的温差可达200 ~300ºC以上。
铝型材挤压模具设计与数值模拟
铝型材挤压模具设计与数值模拟一、引言铝型材挤压是一种常见的金属加工方法，通过在金属坯料上施加压力，使其通过挤压模具变形成所需的形状和尺寸。
挤压模具是铝型材挤压的关键组成部分，其设计的合理性和性能直接影响着挤压过程的稳定性和产品质量。
本文将介绍铝型材挤压模具的设计原则和数值模拟方法，以提高挤压模具的设计效率和产品质量。
二、铝型材挤压模具的设计原则1.安全可靠性：挤压模具在工作过程中需要承受较大的压力和冲击力，因此模具的结构应具有足够的刚性和强度，以确保其能够承受挤压过程中产生的高压力和冲击力。
2.尺寸精度：铝型材挤压模具的尺寸精度直接影响着挤压成品的质量。
模具的设计应考虑到挤压成品的尺寸和形状要求，合理设置各个挤压辊和模块的位置和尺寸，以确保挤压成品的精度和一致性。
3.锻造质量：挤压模具的表面质量和表面硬度直接影响着挤压成品的表面光洁度和耐磨性。
模具的表面应经过精细加工和热处理，以确保其表面光洁度和硬度。
4.使用寿命：由于挤压模具在工作过程中需要承受高温、高压和重复的挤压冲击，因此模具的材料选择和热处理工艺应考虑到模具的使用寿命。
三、铝型材挤压模具的数值模拟方法铝型材挤压模具的数值模拟可以通过有限元分析方法进行。
有限元分析方法是一种通过将模型离散化为有限数量的单元，并在每个单元上建立微分方程来描述整个模型行为的数值计算方法，可以预测挤压模具在挤压过程中的变形、应力和应变等物理量。
进行挤压模具的数值模拟通常需要以下步骤：1.准备模具的三维CAD模型，包括模具的几何形状和尺寸。
2.将CAD模型导入有限元分析软件中，建立模型的网格。
模型的网格划分应根据模具的复杂程度和挤压过程的要求，使得模型在有限元分析中能够得到合理的计算结果。
3.对挤压过程进行数值模拟。
在模拟过程中，需要设置挤压过程的初始条件、边界条件和加载条件，以模拟挤压过程中的各个物理量的变化规律，如应力分布、变形量和温度变化等。
4.分析模拟结果。
挤压模具设计流程
挤压模具设计流程挤压模具是现代工业中常用的一种模具，其设计流程对于产品的合理制造和工艺流程的控制至关重要。
以下是挤压模具设计流程的分步骤阐述：第一步：确定挤压材料首先需要确定用于挤压的材料，包括其硬度、密度、化学成分和物理特性等。
根据这些材料的特性来选择合适的模具设计方案。
此外，还需要考虑到挤压材料的处理过程，以及其加工难易程度等因素。
第二步：绘制初步设计图根据挤压材料的特性和要求，绘制出初步的挤压模具设计图。
该设计图可以手绘或使用计算机辅助设计软件进行绘制。
初步设计图需要考虑到模具的整体结构、尺寸和精度等要求。
第三步：进行模拟分析使用专业的模拟分析软件对初步设计图进行模拟分析。
该步骤可以识别出设计图中存在的问题，如模具结构是否合理、模具尺寸是否合适等。
模拟分析结果可以用于优化设计图的细节和确定模具结构的可行性。
第四步：改进和完善设计图根据模拟分析的结果，对设计图进行改进和完善，重点考虑模具结构的可靠性、加工精度和寿命等方面。
同时，还需要考虑到后续维护、修理和更换模具时的便捷性。
第五步：制造模具制造挤压模具前需要进行最终的审查，以确保模具设计方案的可行性和准确性。
通过审查后，对模具进行加工、细修和组装，最终形成一套完整的模具。
第六步：测试及调试对制造好的挤压模具进行测试和调试，以验证其设计和制造的准确性和可行性。
测试和调试过程中需要关注每一个细节，同时进行多次测试和调试，以确保挤压模具能够满足生产和工业制造的要求。
综上，挤压模具设计流程是一个复杂的过程，设计者需要考虑到各个方面的因素，从而能够制造出多功能、高效、耐用的模具，以适应现代工业的要求。
铝型材挤压模具设计书
铝型材挤压模具设计书一、引言挤压是通过将金属加热至可塑性状态，然后通过挤压机将其强制挤压出所需的形状和尺寸的一种金属加工方法。
在铝型材生产中，挤压模具的设计起着至关重要的作用。
本文将全面、详细地探讨铝型材挤压模具的设计要点和注意事项。
二、挤压模具的基本要求与分类挤压模具的设计应满足以下基本要求：2.1 精度要求铝型材挤压所需的精度主要包括形状尺寸精度、表面粗糙度和机械性能等。
挤压模具应保证产品在形状和尺寸上的精确性，并控制好表面粗糙度，以满足客户的要求。
2.2 耐磨性和耐用性要求由于挤压过程中的高温和高压，挤压模具要具有良好的耐磨性和耐用性。
合理选择使用耐磨材料和表面处理技术，能够延长模具的使用寿命，降低生产成本。
2.3 维修性和易操作性要求挤压模具在使用过程中难免会出现损坏或故障，因此维修性和易操作性对于提高生产效率至关重要。
模具的结构设计应合理，并配备合适的维修工具，以方便模具的维护和维修。
挤压模具一般可分为直缝模和环形模两大类。
直缝模适用于挤压较窄平面形状的铝型材，而环形模适用于挤压管状和异型铝材。
三、挤压模具的设计流程挤压模具的设计流程通常分为以下几个步骤：3.1 铝型材挤压工艺分析在开始设计挤压模具之前，需要进行铝型材挤压工艺的分析。
包括材料的选择、预热温度的确定、挤压压力和速度的设定等。
3.2 模具结构设计模具结构设计是挤压模具设计的关键。
需要考虑挤压过程中的应力分布、热传导和冷却等因素，并确定模具的主要结构尺寸。
3.3 模具材料选择挤压模具的材料应具有良好的耐热性、耐磨性和冲击韧性。
常用的模具材料包括高速工具钢、合金工具钢和硬质合金等。
3.4 模具加热与冷却设计为了保证挤压过程的顺利进行，模具需要进行加热和冷却。
合理的加热和冷却设计能够提高铝型材的形状精度和表面质量。
四、挤压模具的制造和调试挤压模具的制造和调试过程中需要注意以下事项：4.1 制造工艺的选择根据不同模具的要求，选择合适的制造工艺，包括数控加工、热处理和表面处理等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.3.4型材包围空间面积设计
按包围的空间面积与开口宽度平方的比 值—舌比，即A/W2进行计算，然后与表 1-1中的数值对照，比表中数值大的定为 半空心型材，小的定为实心型材。
• 1.3.5 直角间的圆角半径
孔入口处易 磨损。一般像6063一类挤压性能良好的 合金，其最小圆角半径取R=0.4mm，其 它合金取0.6mm。
• （1）实心型材（简单）
指一般的角材、槽材、工字型材、丁 字型材、Z字型材等。
• 各种实心型材
• （2）半空心型材（较复杂） 根据型材断面形状分为三级：
• Ⅰ级：从开口中心线看左右是对称的。 • Ⅱ级：从开口中心线看左右是不对称的。 • Ⅲ级：两个半空心型材。
• （3）空心型材（复杂） 根据断面形状也可分为三级：
• (9)抗反复循环应力性能强。防止过早疲 劳破坏。
• (10)具有一定的抗腐蚀性能和良好的可氮 化性能。
• (11)具有小的膨胀系数和良好的抗蠕变性。
• (12)良好的工艺性能。易于熔炼、锻造、 加工和热处理。
• (13)材料易获得，且价格较廉价。
• 2.2.2 常用挤压工模具钢材的性能特点
挤压铝合金最常用的工模具钢有钼钢 和钨钢两大类。
• XC711 XC722 XC731 XC747
• XC754 XC7610 XC776 XC703
• 代号XC8、XC9、XC0为无“目”的 型材类，在类的后面就是组。如XC81-2， 即为第8类、第1组中的第2号型材。
• 1.2断面形状的复杂性
根据断面形状的复杂程度可把型材分 成三大类：
挤压方法适合于各种金属材料的塑性 成型，特别适合于有色金属材料的挤压 成型，其中最典型的是铝合金型材的挤 压成型。
挤压模具设计的任务，就是根据制品 的断面形状和尺寸的具体要求，设计能 够生产出合格制品的模具，且符合经济 利益原则。
主要内容：铝合金挤压模具设计
• 1.1铝合金型材分类
目前，铝合金挤压型材的品种规格大约 有50000种以上，其断面是非常复杂的， 有各式各样。其特点是：绝大多数断面 是不对称的；型材断面与锭坯断面不相 似；型材断面各部位壁厚差大；多数带 有各种形状的半空心、空心等。其结果 造成金属流动不均匀，挤压制品出现弯 曲、扭拧、波浪、尺寸不合格、裂纹等 各种缺陷；易造成模具的早期失效及损 坏。
• XC511 XC521 XC531 XC541 XC551
• （6）XC6—航空用型材，下分7个“目” • XC61—边条、铰链型材 • XC62—尾刃、窗框等型材 • XC63—管夹型材 • XC64—大梁型材 • XC65—变断面型材 • XC66—异形型材 • XC67—毛坯型材
• XC611 XC621 XC637 XC649
有时也可用变形率ε表示：
ε=（1-1/λ）×100%
通常认为，ε>95%是经济合理的。
• 1.3.3型材壁厚
壁厚与合金的挤压难易程度有关。如 6063合金壁厚取1mm时，6061合金就应
取1.5mm、7075合金取2.0~2.5mm左右时， 其挤压的难易程度相近。
另外，壁厚选择还与外接圆直径、断
面形状等有关。一般情况下，型材的宽 厚比（B/t）小于30为宜；当B/t>50时， 比较难挤压；当B/t>100时，属于特别难 挤压型材，需要采取特殊措施。
• XC1—角形型材 • XC2—丁字型材 • XC3—槽形型材 • XC4—Z字型材 • XC5—工字型材 • XC6—航空用型材 • XC7—电子工业用型材 • XC8—民用型材 • XC9—其他专用型材 • XC0—空心型材
• （1）XC1—角形型材，下分5个“目” • XC11—直角型材 • XC12—锐角型材 • XC13—钝角型材 • XC14—圆头角型材 • XC15—异形角型材
• 1.3 型材断面设计原则
• 1.3.1 断面大小
型材断面大小用外接圆来衡量，外接 圆大，所需要的挤压力大。挤压型材的 最大外接圆直径一般比挤压筒直径小 25~ 50 mm，挤压空心型材时应更小一 些。
• 1.3.2 挤压比
挤压比小，变形量小；挤压比大，所 需要的挤压力大。一般，纯铝的挤压比λ 可达300，6063合金可达200，硬铝合金 可在20~60之间选择。
• (5)承受偏心载荷和冲击载荷作用。
• (6)承受高温高压下的高摩擦作用。
• (7)承受局部应力集中的作用。
• 2.2 挤压工模具材料的合理选择
• 2.2.1 对工模具材料的要求
• (1)高的强度和硬度值。一般要求在常温 下其σb值应大于1500MPa。
• (2)高的耐热性。一般在工作温度(500ºC) 下挤压工具材料的σs不应低于650MPa， 模具材料的σs不应低于1000MPa。
• (2)承受长时间的高压作用。从挤压纯铝 所需要的最小单位压力100MPa到某些铝 合金空心型材的1000MPa。
• (3)承受激冷激热作用。挤压铝合金时， 工模具工作和非工作时间的温差可达200 ~300ºC以上。
• (4)承受反复循环应力作用。大部分工具 在挤压时受压应力，在非工作时间突然 卸载，应力下降到零；穿孔针在穿孔时 受压，在挤压过程中受拉应力作用。
• (3)具有高的冲击韧性和断裂韧性值。
• (4)在高温下具有高抗氧化稳定性，不易 产生氧化皮。
• (5)高的耐磨性。
• (6)具有良好的淬透性。确保工具整个断 面有高、均匀的力学性能。
• (7)具有抗激冷、激热的适应能力。
• (8)高的导热性。能迅速散发热量，防止 工件产生局部过烧，防止工具强度损失。
• 2.2.3 热挤压工模具材料的合理选择
• (1)根据挤压金属和合金的性能选择最合 适、最经济的工模具材料。
我国主要用4Cr5MoSiV1和3Cr2W8V钢 作为挤压铝合金的模具材料；选用 3Cr2W8V、4Cr5MoSiV1、5CrNiMo、 5CrNiW等作为基本工具的材料。
• (2)根据产品品种、形状和规格选择工模 具材料。
• XC6571
• XC6571
• XC66601 XC673
• （7）XC7—电子工业用型材，下分8个 “目”
• XC71—边框型材 • XC72—骨架型材 • XC73—插角型材 • XC74—联结型材 • XC75—附件型材 • XC76—散热型材 • XC77—整体型材 • XC70—空心型材
• 即便是相同级别的半空心型材或空心型 材，断面形状不同，其复杂程度也不一
样。因此，除断面复杂性外，还要考虑 形状因素F0：型材断面周长S与单位质量 W之比（或周长与断面积A之比），即： F0 =S/A=S/W。 • 如果用C表示型材外接圆直径，则SC/A就 是一个反映挤压难易程度的指数，其值 越大，型材越难挤压。
• XC112 XC121 XC131 XC141 XC1510
• （2）XC2—丁字型材，下分6个“目” • XC21—直丁字型材 • XC22—斜丁字型材 • XC23—双丁字型材 • XC24—圆头丁字型材 • XC25—异形丁字型材 • XC26—专用异形丁字型材
• XC211 XC221 XC231 XC246 XC254
不同的铝型材企业，对所挤压的铝合金
型材有自己不同的分类表示方法。按照 原冶金部标准化研究所1984年出版的 “铝及铝合金、镁合金挤压型材图册”， 挤压型材按形状或用途共分为十大类， 分别在XC后面用1、2、3、4、5、6、7、 8、9、0表示。在1~7类型材中，根据型 材的断面形状及特点，又分为若干个目。 在同一目中，按型材形状又分为若干组， 一个图形即为一组，依自然顺序排列。
但也有许多缺点：
(1)冶金过程工艺性能较差，难以制造超 过1000kg的大型优质锻件。
(2)导热能力较差，引起温度场不均匀。
(3)加热时易产生脱碳现象，使表面层的 强度和耐磨性降低。
(4)在200~500ºC范围内的传热能力低。
近十几年来，铝合金挤压厂家逐渐开 始采用4Cr5MoSiV1（H13）钢制作挤压 模具。与3Cr2W8V钢比较有以下特点：
钼钢具有较好的导热性，对热裂纹不 太敏感，韧性较好，典型代表是 5CrNiMo钢。
钨钢具有较好的耐高温性能，但韧性 较低，典型钢种是3Cr2W8V钢。
在挤压模具制造方面，我国长期以来 一直使用3Cr2W8V钢。其特点是：
具有很高的室温强度性能，当温度为 650ºC时，σs仍可达到1100MPa，HRC可 达47；热处理后具有良好的耐磨性和符 合模具使用的热疲劳强度。
• (3)根据挤压方法、工艺条件与设备结构， 合理选择模具材料。
• 冷挤压时工模具在很高的压力下工作 （可达1500~2000MPa），局部温度可达 150~200ºC，挤压速度快，受冲击力作用 大。除3Cr2W8V钢外，可选用硬质合金 材料制造挤压工模具。
• 静液挤压时，模具处于高压液体包围中， 呈预应力状态，可选用3Cr2W8V钢。
• （4）XC4—Z字型材，下分5个“目” • XC41—等边等壁Z字型材 • XC42—等边不等壁Z字型材 • XC43—不等边等壁Z字型材 • XC44—圆头Z字型材 • XC45—异形Z字型材
• XC411 XC421 XC434 XC441 XC452
• （5）XC5—工字型材，下分5个“目” • XC51—等边等壁工字型材 • XC52—等边不等壁工字型材 • XC53—不等边不等壁工字型材 • XC54—圆头工字型材 • XC55—异形工字型材
挤压圆棒和圆管时，可选择中等强度的 5CrNiMo、5CrMnMo、5CrNiW钢；挤
压复杂形状的空心型材和薄壁管材时，选 用高强度的4Cr5MoSiV1或3Cr2W8V钢； 对于形状非常复杂的空心型材、宽厚比 大于50的扁宽薄壁型材和带筋壁板型材 等，则希望选用更高级的材料（如日本 的AF31钢）。
