NX10.0测量零件尺寸教程.

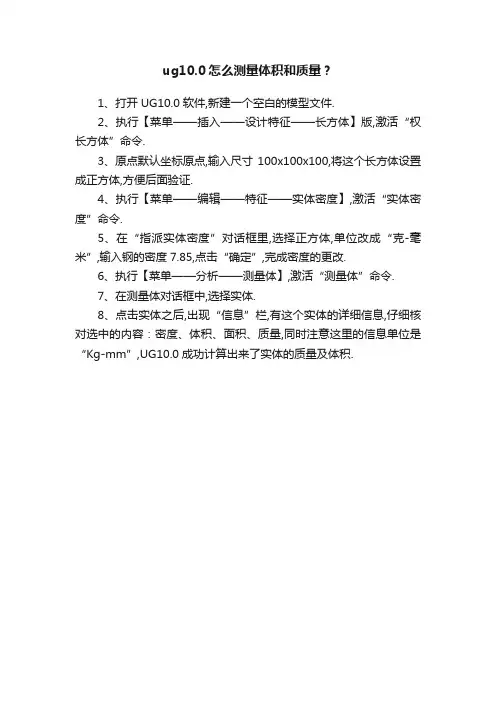

ug10.0怎么测量体积和质量？
ug10.0怎么测量体积和质量？
1、打开UG10.0软件,新建一个空白的模型文件.
2、执行【菜单——插入——设计特征——长方体】版,激活“权长方体”命令.
3、原点默认坐标原点,输入尺寸100x100x100,将这个长方体设置成正方体,方便后面验证.
4、执行【菜单——编辑——特征——实体密度】,激活“实体密度”命令.
5、在“指派实体密度”对话框里,选择正方体,单位改成“克-毫米”,输入钢的密度7.85,点击“确定”,完成密度的更改.
6、执行【菜单——分析——测量体】,激活“测量体”命令.
7、在测量体对话框中,选择实体.
8、点击实体之后,出现“信息”栏,有这个实体的详细信息,仔细核对选中的内容：密度、体积、面积、质量,同时注意这里的信息单位是“Kg-mm”,UG10.0成功计算出来了实体的质量及体积.。
UG NX10.0中文版基础教程第2章 NX10.0建模通用知识
2.显示方式
按钮 。
（2）着色 用各种颜色显示三维模型的表面，共有5种着色模式。 默认情况下单击【着色】按钮 ，更多情况下单击右侧向下 小黑三角标志，弹出着色快捷工具条，从5种模式中选择 一种则可。
14
2017/12/30
UG NX10.0
中 文 版 基 础 教 程
3.改变观察角度
默认情况下单击【视图】工具条中的 图标，更多情况下单击右侧向下小黑三角标 志，弹出观察角度快捷工具条。 当移动鼠标到每个图表上并稍微停留片 刻，则显示其视图名称，从8种标准模式中 选一种即可改变模型的观察角度。
该选项组中提供了5种直接过滤方式，即【 类型过滤器】、【图层过滤器】、【属性过滤器 】、【重置过滤器】和【颜色过滤器】。 （2）设置过滤方式后，即可选择对象，经常使用 的选项方法如下。 直接在【根据名称选择】文本框中输入对象 名，由于对象名一般是系统自动定义的，所以基 本不用该种方法。
8
2017/12/30
选择菜单【格式】【WCS】【动态】命令，或单击【实用工具】工具条 中的【WCS动态】按钮 ，当前工作坐标系变为临时状态。
3
2017/12/30
UG NX10.0
中 文 选择菜单【格式】|【WCS】|【更改XC方向】命令，或单 版 基 击【实用工具】工具条中的【更改WCS XC方向】按钮 ，系统 础 教 弹出【点】对话框。指定一点（不得为ZC轴上的点），则原点 程 与指定点在XC-YC平面的投影点的连线为新的XC轴。
15
2017/12/30
UG NX10.0
中 文 版 基 础 教 程
2.3.2视图布局
NX10.0系统提供了6种预定义的布局，用户可 根据单位的实际情况替换布局中的视图。使用打 开布局或新建布局的方法进行视图布局。视图布 局完成后如果不满意，可以进行修改，通过【替 换视图】来修改。
《UG NX 10.0机械三维设计项目教程》教学课件 项目8
使用“通过点”方法绘制的样条曲线
使用“根据极点”方法绘制的样条曲线
案例任务——相机壳三维建模及工程图设计
“捕捉点〞 工具的用法
在绘制草图时，启用“捕捉点〞工具，可以辅助选取相应的点。“捕捉点〞 工具位于工 作界面的上边框条中。例如：
按钮：按下该按钮，可启用“捕捉点〞工具； 按钮：按下该按钮，当鼠标指针移动至曲线的端点附近时，可捕捉到曲线的端点； 按钮：按下该按钮，当鼠标指针移动至曲线的中点附近时，可捕捉到曲线的中点； 按钮：按下该按钮，当鼠标指针移动至圆的圆心附近时，可捕捉到圆的圆心； 按钮：按下该按钮，当鼠标指针移动绘图区中已绘制的点附近时，可捕捉到该点。
工程8 曲面零件三维建模与工程图设计
通过曲面零件的三维建模及工程图设计，读者应 了解曲面零件的结构特点及工艺分析，掌握曲面零件 常用的造型与建模方法；进一步掌握基准平面及基准 点的创立；掌握样条曲线的绘制、草绘捕捉工具的使 用、曲线的投影等操作；掌握网格曲面、填充曲面等 曲面的创立与编辑，以及曲面的缝合等操作。
此方式在U、V两个方向都有截面曲线加以控制，可以很好地控制所生成曲面的形状，所以在 构造复杂的曲面时经常使用。
案例任务——相机壳三维建模及工程图设计
创立网格曲面的根本流程为：单击“曲面〞选项卡“曲面〞组中的“通过曲线网格〞按钮 ，翻开 “通过曲线网格〞对话框，选取构建曲面的主曲线和交叉曲线，然后单击“确定〞按钮创立曲面。
案例任务——相机壳三维建模及工程图设计
“镜像曲线〞 命令的用法
使用“镜像曲线〞命令可以将草图曲线以1条直线为对称中心线〔镜像中心线〕进行镜像，
复制生成新的曲线，并且当原曲线改变时镜像曲线也随之改变，即两者保持相关性。其操作
步骤如下：
③ 单击此标签栏
UG10.0入门教程
第1讲NX10.0 入门图文教程——软件初识1、进入路径NX10 安装完毕后，在电脑桌面会自动建立一个快捷方式，可以双击，或者在开始程序里，查找安装路径，这个基本操作与其他软件相同，但是唯一不同的是，双击打开软件后，不会自动进入到软件的操作界面，而是下图所示，在此，大家需要在工具栏里，选择相应的操作，比如打开、新建文件等，右侧有一个收缩按钮，为了增加画图空间，可以将这个工具栏收缩起来。
历史里记录了最近一段时间，完成保存过的图形，如果文件被移动或者更改名字后，这个地方就不以缩略图显示。
通常在这里我们只做新建文件和打开文件，另外要强调一下，ug制作的文件，双击打开后，也是到下图这个界面，不会直接进入文件。
2、新建文件NX10 支持汉字路径和汉字名称，这是与之前版本的重大区别，因此在下图中的对话框里，直接修改名称，.prt不能删除，路径直接浏览到相应位置即可，修改好以后，点击确定即可。
3、软件界面新建文件后，我们就进入了软件操作界面，见下图，建议大家不要去修改软件默认的工具栏等，尽量去尝试新的工作环境，这样咱们的操作技能才能具有通用性，不要去定制自己喜欢的工具栏，调整位置等等，这些都对大家的操作通用性有一定的影响。
标题栏里，有一些基本工具，常用的就是保存和撤销（前扯和后撤），重复上一个命令等，直接单击即可。
工具栏里，上面分出了不同的选项卡，每个里面按照分类提供了很多工具，都是点击执行。
状态栏里，主要是一些设置捕捉、过滤器、实体着色等等，是一些辅助，一般情况都是使用默认的。
部件导航器，记录模型建模过程中，应用的命令和先后顺序，可以双击每一个操作，进行回滚修改。
绘图区，软件操作区域，软件和用户交流的窗口。
基准坐标系，软件操作的绝对零点位置和方向。
第2讲NX10.0 入门图文教程——NX中点、线、面特征解读本次课程主要让大家了解在NX建模时，一定要学会观察点、线、面，时刻知道自己要选择什么细节，选择不同的细节时，在绘图区域，光标显示的效果会有所不同，一定要自己观察光标效果，才能明确自己选择的是什么细节，才能相应完成正确的操作。
UG NX 10.0数控加工编程实例精讲课件第2章
图2-23切削步距选项
2.2 切削步距
恒定 通过指定的距离常数值作为切削的步距值。在用球刀进行精加工时常使用此参数控制 步距，此参数较为直观，但要根据一定的经验给出。 残余高度 通过指定加工后残余材料的高度值来计算出切削步距值。残余髙度一般的设置都很小 ，在0.001~0.01之间，可以先大约设定一个值，系统计算后生成刀轨，再测量出刀 轨的切削步距的大小。大致就可以估计出加工的表面质量，再来调整设定值。 刀具平直百分比 以刀具直径乘以百分比参数的乘积作为切削步距值。工件的粗加工常用此参数，一般 粗加工可设定切削步距为刀具直径的50%〜75%之间。 步距计算时刀具直径是按有效刀具直径计算的，对于平刀和球刀，刀具直径指的是刀 具参数中的直径，而对于牛鼻刀，刀具直径指的是刀具参数中的直径减去两个刀角半 径的差值。 变量平均值 对于双向切削、单向切削、单向带轮廓切削方法，要求指定最大和最小两个切削步距 值，对于跟随周边切削、跟随部件切削、轮廓加工和标准驱动方法，要求指定多个切 削步距值以及每个切削步距值的走刀数量，如图2-24所示。依据可变步距的设定，可 以得到刀轨，刀轨间的距离都按设定的步距 大小和刀路数进行排列。
2.2
2.2
余量的设置和意义
工件的加工一般可分为粗加工、半精加工和精加工等步骤，每一个工序都需要 保留加工余量。 部件余量 在工件所有的表面上指定剩余材料的厚度位。 壁余量 在工件的侧边上指定剩余材料的厚度位，在每—切切削层上，它是在 水平方向测量的数位，应用于工件的所有表面，如图2-16所示。 最终底面余量 在工件的底边上指定剩余材料的厚度值，它是在刀具轴方向测 量的数值，只应用于工件上的水平表面。 检查余量 指定切削时刀具离开检查几何体的距离，如图2-16部件余量。将一 些重要的加正面或者夹具设置为检查几何体，设置余量可以起到安全保护作用 。 修剪余量 指定切削时刀具离开修剪几何体的距离，如图2-16所示。 毛坯余量 指定切削时刀具离开毛坯几何体的距离，毛坯余量可以使用负值， 所以使用毛坯余量丁以放大或缩小毛坯儿何体，如图2-16所示。在切削参数中 ，还需要说明另外一个参数毛坯距离。 毛坯距离 在工件边界或者工件几何体上增加一个偏置距离，而将产生的新的 边界或几何体作为新定义的毛坯几何体。此偏置距离即为毛坯距离，如图2-16 所示。 不要混淆毛坯余量和毛坯距离的概念，他们都用于调整和定义毛坯，但毛坯余 量应用于毛坯几何体，而毛坯距离则应用于工件几何体。
《UG NX 10.0案例教程》教学教案
教案备注：理论教学每2课时1次教案，实践教学每1次教学环节1次教案教案备注：理论教学每2课时1次教案，实践教学每1次教学环节1次教案案例1最终图形。
本例描述：先画两条对称线，画R36的园和R16的园，间距为45，再画切线（通过约束），垂直对称再水平对称。
修剪即可完成。
操作步骤：1.单击界面图标，选择ZY平面画图。
在【草图】工具条中单击【】图标，创建长度45水平线如图；同样创建任意长度的竖直直线。
2.在【草图】工具条中单击【】图标，创建三个∅72，∅20，∅32的三个圆；创建切线。
3.在【草图】工具条中单击【】图标，创建镜像切线；再次单击【】图标，创建镜像线。
4.在【草图】工具条中单击【】图标，修建多余的线段；在【草图】工具条中单击【】图标，最终完成。
3．上机练习：1）例题演示；2）书本题教案备注：理论教学每2课时1次教案，实践教学每1次教学环节1次教案本例完成后效果如图所示。
草图案例2本例描述：先画两条对称线，画Φ90的园和Φ36, Φ90的园，画与水平成30度，再编辑-移动对象-选择角度120度，复制2个。
修剪即可完成。
1.单击界面图标，选择ZY平面画图2.在【草图】工具条中单击【】图标，创建Φ100的园、Φ36和Φ90的园。
3.在【草图】工具条中单击【】图标，创建长度55长度直线。
4.在【草图】工具条中单击【】图标，选取Y轴和直线标注30°角。
5.在【对象捕捉】工具条中打开交点图标，以Φ90圆和直线的交点处为圆心，创建Φ15, Φ30的园。
6. 在【草图】工具条中单击【】图标，修建多余的线段。
7. 在【草图】工具条中单击【】图标，界面，选择阵列。
8. 在【草图】工具条中单击【】图标，修建多余的线段。
上机练习：书后p65页练习题教案备注：理论教学每2课时1次教案，实践教学每1次教学环节1次教案本例描述：先画两条对称线，画Φ80的园和Φ60, Φ60的园，画与水平成30度，再编辑-移动对象-选择角度120度，复制2个。
UG NX 10案例教程教学案例三维建模
操作步骤：
3.绘制空间圆。点选菜单“曲线，更多”点选
图标，进入“基本曲线”对话框，选
择园如图4-53所示，在“点方法”里选择“点构造器”，弹出对话框4-54(a)所示，在
“输出坐标”Z输入“42”，为空间圆的圆心点，点击“确定”，进入图4-54(b)所示，在X
位置输入75，为圆周上一点，点击“确定”，完成空间曲线圆绘制，如图4-55所示。
定”，完成中间连接曲杆阵列。
操作步骤：
10.中间圆柱孔建模。点击 图标，进入图4-64界面，在“指定矢量”选择“ZC”选项， 在“直径”输入“20”，在“高度”输入“38”，其他默认即可，点击“确定”，完成中间 孔建模。再倒圆角为半径为2，最后对所有特征求和，完成手轮建模如图4-65所示。
三维建模案例四：电动机盖建模
征建模
操作步骤：
3.抽壳。点击
图标，进入如图4-68界面，“要穿透的面”选择如图，“厚度”输入“5”，
点击“确定”，完成抽壳特征建模。
4.耳的建模。点 图标，进入到拉伸界面如图4-69(a)所示，选择XY平面作为草绘平面，绘制如 图草图4-69(b)所示，点击“确定”，完成轨迹的草图绘制。回到拉伸界面，如图4-69(a)所示， 在“距离”输入“5”，在“布尔”选择“求和”，其他选项都默认，点击“确定”，完成耳特征 建模。
尔选择求差，点击“确定”，完成中间孔建模如图4-72(a)所示，点击
选择如图图4-72(b)
所示边在半径输入“2”，点击“确定”，完成边倒圆特征建模，即整个建模过程完成。
三维建模案例五：轴承座
本案例如图4-73所示。 知识点：拉伸，绘制草图、圆柱、镜像特征、孔等特征操作。
操作步骤：
1.新建文件。进入建模环境。
第1讲NX10.0入门图文教程——软件初识-CADHome
第1讲NX10.0 入门图文教程——软件初识1、进入路径NX10 安装完毕后，在电脑桌面会自动建立一个快捷方式，可以双击，或者在开始程序里，查找安装路径，这个基本操作与其他软件相同，但是唯一不同的是，双击打开软件后，不会自动进入到软件的操作界面，而是下图所示，在此，大家需要在工具栏里，选择相应的操作，比如打开、新建文件等，右侧有一个收缩按钮，为了增加画图空间，可以将这个工具栏收缩起来。
历史里记录了最近一段时间，完成保存过的图形，如果文件被移动或者更改名字后，这个地方就不以缩略图显示。
通常在这里我们只做新建文件和打开文件，另外要强调一下，ug制作的文件，双击打开后，也是到下图这个界面，不会直接进入文件。
2、新建文件NX10 支持汉字路径和汉字名称，这是与之前版本的重大区别，因此在下图中的对话框里，直接修改名称，.prt不能删除，路径直接浏览到相应位置即可，修改好以后，点击确定即可。
3、软件界面新建文件后，我们就进入了软件操作界面，见下图，建议大家不要去修改软件默认的工具栏等，尽量去尝试新的工作环境，这样咱们的操作技能才能具有通用性，不要去定制自己喜欢的工具栏，调整位置等等，这些都对大家的操作通用性有一定的影响。
标题栏里，有一些基本工具，常用的就是保存和撤销（前扯和后撤），重复上一个命令等，直接单击即可。
工具栏里，上面分出了不同的选项卡，每个里面按照分类提供了很多工具，都是点击执行。
状态栏里，主要是一些设置捕捉、过滤器、实体着色等等，是一些辅助，一般情况都是使用默认的。
部件导航器，记录模型建模过程中，应用的命令和先后顺序，可以双击每一个操作，进行回滚修改。
绘图区，软件操作区域，软件和用户交流的窗口。
基准坐标系，软件操作的绝对零点位置和方向。
第2讲NX10.0 入门图文教程——NX中点、线、面特征解读本次课程主要让大家了解在NX建模时，一定要学会观察点、线、面，时刻知道自己要选择什么细节，选择不同的细节时，在绘图区域，光标显示的效果会有所不同，一定要自己观察光标效果，才能明确自己选择的是什么细节，才能相应完成正确的操作。
UG NX 10.0机械设计教程(高校本科教材)_PPT教案 第1章 软件的工作界面与基本设置
1.1 UG NX 10.0功能概述
1．基本环境 基本环境模块提供了一个交互环境，它允许打开已有的
部件文件、创建新的部件文件、保存部件文件、创建工程 图、屏幕布局、选择模块、导入和导出不同类型的文件以 及其他一般功能。该环境还提供强化的视图显示操作、屏 幕布局和层功能、工作坐标系操控、对象信息和分析以及 访问联机帮助。基本环境模块是执行其他交互应用模块的 先决条件，是用户打开UG NX 10.0进入的第一个应用模块。 在UG NX 10.0中，通过选择 下拉菜单中的 命令，便可以 在任何时候从其他应用模块回到基本环境。 2．零件建模
底部工具条按钮区
1.4.3 工具条及菜单的定制
进入UG NX 10.0系统后，在建模环境下选择下拉菜单 命 令，系统弹出“定制”对话框（图1.4.7），可对用户界面进 行定制。
图1.4.7 “命令”选项卡
1.4.4 角色设置
角色指的是一个专用的UG NX工作界面配置，不同的角色 中的界面主题、图标大小和菜单位置等设置可能都相同。根据 不同使用者的需求，系统提供了几种常用的角色配置，如图 1.4.14所示。本书中的所有案例都是在“CAM高级功能”角色 中制作，建议读者在学习时使用该角色配置，设置方法如下。
7．用户界面样式编辑器 用户界面样式编辑器是一种可视化的开发工具 。
8．编程语言 分为图形交互编程（GRIP） 、NX Open C和
C++ API编程
9．质量控制
VALISYS和DMIS。 10．机械布管
利用该模块可对UG NX装配体进行管路布线。
11．钣金 该模块提供了基于参数、特征方式的钣金零件建
零件建模分为：实体建模、特征建模、自由形状建模、 钣金特征建模、用户自定义特征等。
UG NX 10.0数控编程教程(高职高专教材)PPT教案 第01章 UG NX10.0数控编程入门
“MCS”对话框
机床坐标系
1.4.2 创建安全平面
安全平面的设置，可以避免在创建每一工序时都设置避让参 数。安全平面的设定可以选取模型的表面或者直接选择基准面 作为参考平面，然后设定安全平面相对于所选平面的距离。
“平面”对话框
选取此面为参考平面
安全平面
选取参考平面
安全平面
1.4.3 创建工件几何体
“后处理”对话框
“信息”窗口
1.10 生成车间文档
UG NX提供了一个车间工艺文档生成器，它从NC part文件 中提取对加工车间有用的CAM的文本和图形信息，包括数控程 序中用到的刀具参数清单、加工工序、加工方法清单和切削参 数清单。它们可以用文本文件（TEXT）或超文本链接语言 （HTML）两种格式输出。操作工、刀具仓库工人或其他需要了 解有关信息的人员都可方便地在网上查询使用车间工艺文档。 这些文件多半用于提供给生产现场的机床操作人员，免除了手 工撰写工艺文件的麻烦，同时也可以将自己定义的刀具快速加 入到刀具库中，供以后使用。
“工件”对话框 部件几何体
“部件几何体”对话框 毛坯几何体
1.4.4 创建切削区域几何体
“铣削区域”对话框
“切削区域”对话框
1.5 创 建 刀 具
在创建工序前，必须设置合理的刀具参数或从刀具库中选 取合适的刀具。刀具的定义直接关系到加工表面质量的优劣、 加工精度以及加工成本的高低。
“创建刀具”对话框
选择该命令，工序导航器切换到程序顺序视图 选择该命令，工序导航器切换到机床视图 选择该命令，工序导航器切换到几何视图 选择该命令，工序导航器切换到加工方法视图
图1.12.1 工序导航器的快捷菜单
1.12.1 程序顺序视图 1.12.2 几何视图 1.12.3 机床视图 1.12.4 加工方法视图
UG NX10.0技术大全
1.6.3 文件的 打开
1.6.6 导 入与导出 文件
1UG NX 10.0基础入 门 1.6 UG NX 10.0的文件 操作
1.6.7 使用中文文件名和文件 路径
1UG NX 10.0基础 入门
1.7 UG NX 10.0的 常用工具介绍
https:///
B
3.7.3 创建其余特 征
C
3零件设计（高级）
3.7 UG NX 10.0零件设计一般过程
3零件设计（高级）
3.8 UG NX 10.0部件导航器
3.8.1 概 述
3.8.2 部 件导航器
面板
3.8.3 部 件导航器
的操作
3.9.1 对象属 性设置
3.9.4 对 象的隐藏 与显示
3零件设计（高级）
3.1.1 布尔求 和运算
3.1.3 布尔求 交运算
3.1.2 布尔求 差运算
3.1.4 布尔出 错消息
3零件设计（高级）
3.3 拉伸
3.3.1 概述
1
3.3.2 创建 拉伸特征
2
3零件设计（高级）
3.4 旋转
3.4.1 概述
1
3.4.2 创建 旋转特征
2
3.7.1 概述
A
3.7.2 创建基础特 征
2.3.4 相交
2.3.5 投影
2.3 二维草图的绘制（高级）
2.4.1 操
A
纵草图
2.4.4 修
D
剪草图
2草图设计
2.4 二维草图的编辑
2.4.2 删
B
除草图
2.4.5 延
E
伸草图
2.4.3 复
UG NX 10.0数控编程教程(高职高专教材)PPT教案 第06章 后置处理...
UG NX 10.0数控编程教程(高职高专教材)PPT教案第06章后置处理...UG NX 10.0数控编程教程(高职高专教材)PPT教案第06章后置处理。
第一节数控机床的后置处理介绍。
1.1 数控机床的后置处理概念。
后置处理是指在数控编程完成后，需要将程序转换成数控机床可以识别的代码，并进行优化和调整，以便于数控机床能够正确、高效地加工工件。
后置处理是数控编程的重要环节，它直接影响着加工效率和加工质量。
1.2 后置处理的作用。
后置处理的主要作用是将数控编程生成的加工程序转换成数控机床能够识别和执行的代码，同时对加工路径、刀具轨迹等进行优化和调整，以提高加工效率和加工质量。
1.3 后置处理的流程。
后置处理的一般流程包括以下几个步骤：（1）读取数控编程生成的加工程序；（2）解析加工程序，提取加工路径、刀具轨迹等信息；（3）根据数控机床的特性和要求，对加工路径、刀具轨迹等进行优化和调整；（4）生成数控机床能够识别和执行的代码；（5）输出转换后的加工程序，供数控机床使用。
第二节 UG NX 10.0后置处理功能介绍。
2.1 UG NX 10.0后置处理功能概述。
UG NX 10.0作为一款先进的数控编程软件，具有强大的后置处理功能。
它可以根据不同的数控机床类型和加工要求，对加工程序进行智能化的转换和优化，以满足不同加工需求。
2.2 UG NX 10.0后置处理功能的特点。
UG NX 10.0后置处理功能具有以下特点：（1）智能化，可以根据数控机床的特性和要求，自动进行加工程序的转换和优化；（2）灵活性，支持多种数控机床类型和加工方式，可以满足不同的加工需求；（3）高效性，可以快速、准确地完成后置处理，提高加工效率；（4）可视化，可以将转换后的加工程序以图形方式显示，方便用户进行查看和调整。
2.3 UG NX 10.0后置处理功能的应用。
UG NX 10.0后置处理功能主要应用于以下方面：（1）数控编程，可以将数控编程生成的加工程序进行智能化的转换和优化；（2）加工路径规划，可以根据数控机床的特性和要求，对加工路径进行优化和调整；（3）刀具轨迹调整，可以根据刀具特性和加工要求，对刀具轨迹进行优化和调整；（4）加工效率提升，可以通过后置处理，提高数控机床的加工效率和加工质量。
《UG NX 10.0机械三维设计项目教程》课件项目1销类零件三维建模与工程图设计
1.1 案例任务——短销三维建模及工程图设计
本任务涉及的重要知识点
短销三维建模 短销工程图设计
快速访问工具条 快速访问工具条用于放置一些使用
频率较高的工具。
UG工作界面
标题栏
标题栏位于工作界面的顶部，其中 显示了程序名称、当前文件所属的功能 模块及文件名称。
1.1 案例任务——短销三维建模及工程图设计
UG工作界面
功பைடு நூலகம்区
功能区位于标题栏的下方，它用选项 卡的方式分类存放着各种工具按钮。
单击功能区中的选项卡标签，可切换 功能区中显示的工具，在每一个选项卡中， 工具又被分类放置在不同的组中。
① 启动UG NX 10.0软件，进入 UG NX 10.0的主页界面
选择文件类型
② 单击“新建”按钮
输入文件名称
指定文件保存路径
③ 选择文件类型，输入文件名 称，指定文件保存路径，然后 单击“确定”按钮
1.1 案例任务——短销三维建模及工程图设计
认识UG的工作界面
UG工作界面中主要组成部分的作用：
提示
设计人员在操作软件的过程中要养成随 时浏览提示行/状态栏的习惯。
1.1 案例任务——短销三维建模及工程图设计
创建圆柱特征
“圆柱”对话框的“类型”下拉列表框中提供了 两种创建圆柱特征的方式，各方式的作用如下。
轴、直径和高度
通过指定圆柱体的轴、直径和高度创建圆 柱特征。
圆弧和高度
选取1段圆弧，系统将以圆弧所在的圆为 圆柱体的底面，按定义的高度创建圆柱特征。
NX10.0公英制尺寸互相转换教程
NX10.0公英制尺寸互相转换教程
概述：
UG10.0公英制尺寸转换是一项工作常识，工作中，经常会遇到国外的设计师给我们发来的三维零件，他们使用的是英制单位，而我们国内使用的是公制单位，掌握公英制尺寸的转换技巧，尤为重要，否则尺寸一错，加工出来的零件就报废了！
NX10.0设计步骤：
1、查看当前图形是什么单位，需要进入到：分析－单位中；
2、为便于很好地说明公英制转换，使用拉伸命令创建一个三维零件；进入拉伸菜单后，以XY平面为绘图平面；
3、在草图中绘制一个正方形，然后标注其尺寸，尽量地使用整数，以方便我们等下测量；
4、在拉伸菜单中，输入我们要创建实体的高度，然后点确实，此时我们需要的实体已经创建完成；
5、使用测量工具，然后对我们刚绘制的零件进行尺寸查看，结果如下，在测量的结果信息中，可以看到其单位是in(英制单位）；
6、要想把英制单位改变成公制，需要执行：分析－单位，把其切换成mm/g;如图1，为检验我们转换的是否正确，可以再次使用测量工作，如图2所示，结果是公制，那么按照本经验公英制尺寸转换是准确无误的。
测量装配的最大外形尺寸
测量零组件的最大外形尺寸
作者：陈杰审校：曾莉梅适用版本：NX
在研发过程中，常常需要测量零件模型或者装配模型的最大外形尺寸。
对于零件模型，可以使用插入-偏置/缩放-包容体功能来测量，如图1。
图1
选择实体后，在视图窗口中将显示零件模型的长、宽、高三个方向的最大尺寸，如图2。
图2
对于装配模型，可以使用装配-高级-区域功能来测量，如图3。
区域是将装配按需划分为多个有意义区域，可以使用方块或者平面进行划分。
图3
使用此方法测量最大外轮廓时，可通过创建一个区域的方式。
按上图命令选择区域后，选择自动生成区域按钮，程序提示选择生成区域类型，这里选择方块，如图4。
图4
三个方向的方块数设置为1，选择用现有的部件体积，如图5。
图5
点击确定，程序自动创建区域ZONE1。
选中ZONE1，然后编辑区域，如图6。
图6
选择更改方块长度，这时编辑对话框中显示装配模型的最大尺寸，如图7。
此时可获知装配最大外形尺寸。
图7
除此之外，若要获取的是长方体或圆柱形的最大外形尺寸，也可借助包容体命令。
该命令可快速创建包容所选对象的长方体或圆柱实体，能辅助获取最大外形尺寸。
尺寸_UG NX10中文版完全自学手册_[共2页]
![尺寸_UG NX10中文版完全自学手册_[共2页]](https://img.taocdn.com/s3/m/9a9344b7ddccda38366baf8d.png)
29 5 5 5 5 5
30 31 32 33
16.4 尺寸
16
【执行方式】
● 菜单：选择“菜单”→“插入”→“表格”→
“自动符号标注”命令
● 功能区：单击“主页”选项卡“表”面组上的
“自动符号标注”按钮
【操作步骤】
（1）执行上述方式后，打开如图16-27所示的“零
件明细表自动符号标注”对话框。
（2）在视图中选择已创建好的明细表，单击“确定”
按钮。
（3）打开如图16-28所示的“零件明细表自动符号
标注”对话框。
（4）在列表中选择要标注符号的视图。
（5）单击“确定”按钮，创建零件序号，如图16-29
所示。
图16-28 “零件明细表自动符号标注”对话框2 图16-29 标注序号
16.4 尺寸
UG 标注的尺寸是与实体模型匹配的，与工程图的比例无关。
在工程图中进行标注的尺寸是直接引用三维模型的真实尺寸，如果改动了零件中某个尺寸参数，工程图中的标注尺寸也会自动更新。
【执行方式】
● 菜单：选择“菜单”→“插入”→“尺寸”下拉命令，如图16-30所示
● 功能区：单击“尺寸”面组中的任意按钮，如图16-31所示
图16-27 “零件明细表自动 符号标注”对话框。
