手机充电器电路图讲解(DOC)

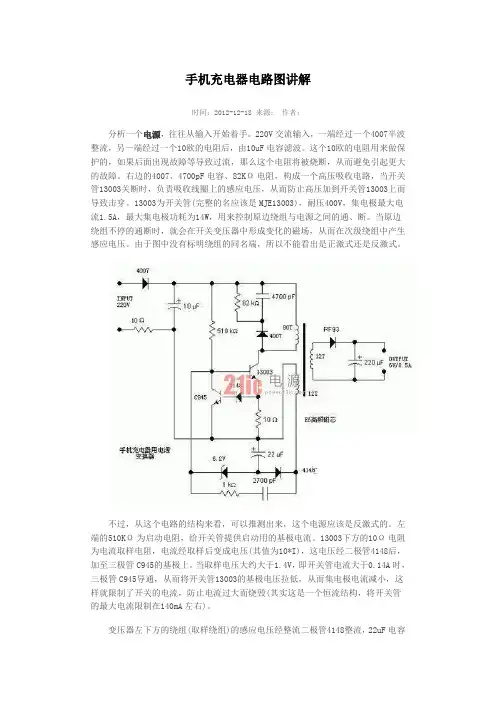

手机充电器电路图讲解时间：2012-12-18 来源：作者：分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

而下方的1KΩ电阻跟串联的2700pF电容，则是正反馈支路，从取样绕组中取出感应电压，加到开关管的基极上，以维持振荡。

右边的次级绕组就没有太多好说的了，经二极管RF93整流，220uF电容滤波后输出6V的电压。

没找到二极管RF93的资料，估计是一个快速回复管，例如肖特基二极管等，因为开关电源的工作频率较高，所以需要工作频率的二极管。

这里可以用常见的1N5816、1N5817等肖特基二极管代替。

同样因为频率高的原因，变压器也必须使用高频开关变压器，铁心一般为高频铁氧体磁芯，具有高的电阻率，以减小涡流。

霓虹灯灯管要求很高的启动电压，需用一个漏磁变压器作启动和整流用。

漏磁变压器的空载二次电压不小于15kV、容量为450V·A、电流为24mA、短路电流为30mA。

这样的漏磁变压器能点亮管径为12mm、展开长度约为12m的灯管。

霓虹灯控制电路:电阻的类别和符号电阻器按其结构可分为固定电阻器、半可调电阻器和电位器三大类。

在电路中，固定电阻器、半可调电阻器的符号是R，电位器的符号是RP。

为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图1所示。

第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。

上图是碳膜电阻，下图是精密金属膜电阻。

表1列出电阻的类别和符号。

表2是常用电阻的技术特性。

图1表1 电阻的类别和符号表2 常用电阻的技术特性WTH型0.5~2 470~4.7×1065~10 5~10 几百千赫以下碳膜电位器1~3 10~20×103低频WX型线绕电位器定电阻器在电路图中的符号用长方块表示电阻体，两边短线分别表示电阻器的两根引出线。

不论是碳质电阻器或是金属膜电阻器，凡是阻值固定不•变的电阻器，都用这个符号来表示，如图所示。

固定电阻器用文字符号常用字母"R”表示。

可变电阻器在电路图中的符号仍用长方块来代表电阻体，用箭头来形象地表示可以移动的滑动触点。

因为可变电阻器是只有两个接线头的变阻元器件，所以只用一根引线和一个带箭头的折线来表示，或用一个带有箭头的固定电阻器符号来表示，如图(b)、(c)、(d)所示。

电位器符号两边的短线表示电阻体两端的引出焊片，带箭头的折线代表电阻体上的滑动触点，如图1-23 (e）所示。

带有开关的电位器符号如图1-23(f)所示，其中左面部分表示开关，中间虚线表示了开关与电位器是由同一转轴控制的。

通常音量控制采用带开关电位器，所以一般电路图中虚线往往不画出来。

电位器的文字符号常用字母“RP，’来表示。

常用保险电阻器的符号如图所示。

电阻的标识2009-02-23 12:52:35| 分类：电子元件|字号大中小订阅在使用电阻器时，需要了解它的主要参数。

对电阻器需知道其标称阻值、功率、允许偏差。

电阻器的标称值和允许偏差一般都标在电阻体上，而在电路图上通常只标出标称值。

电阻的标识方法分为下列四种：1. 直标法就是将电阻器的类别、标称阻值、允许偏差及额定功率等直接标注在电阻器的外表面上.(a)表示标称阻值为20kΩ、允许偏差为±0.1%、额定功率为2W的线绕电阻器;图1(b)表示标称阻值为2kΩ、额定功率为4W的线绕电阻器;图1(c)表示标称阻值为1.2kΩ、允许偏差为±10%、额定功率为0.5W的碳膜电阻器。

直标法一般用数字和单位符号直接地标称电阻值并标志在电阻器上。

还有的用数字和单位符号组合在一起表示，文字符号前面的数字表示整数阻值，文字符号后面的数宇表示小数点后面的小数阻值。

例如电阻器上标志符号 "R33"表示0.33Ω;"6k8"表示6.8kΩ。

文字符号组合标志电阻器标称阻值实例列入表2中以供参考。

2. 文字符号法：文字符号法是将电阻器的标称值和允许偏差值用数字和文字符号法按一定的规律组合标志在电阻体上。

电阻器的标称值的单位标志符号见表 1 ，允许偏差见表 2 。

表 1表2表示允许误差的文字符号文字符号 D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%注：未标注按±20%大多数电阻器的允许偏差值J 、K 、M 三类,未标注按±20% .例如：6R2J 表示该电阻标称值为6.2 Ω，允许偏差为± 5% ；3K6K 表示电阻值为3.6K Ω，允许偏差为± 10% ；1M5 则表示电阻值为1.5M Ω，允许偏差为± 20% 。

3. 色标法：普通的电阻器用四色环表示，精密电阻用五色环表示。

紧靠电阻体一端头的色环为第一环，露着电阻体本色教多的另一端头为末环。

注意：金、银在第四环出现时,它们代表误差,金代表 5 ％,银代表10 ％;而在第三环出现时,金代表0.1 ,银代表0.01 。

请看下例。

a、“四色环”读数规则：第一,二环表示两位有效数字,第三环表示数字后面添加“ 0 ”的个数。

273个05％阻值：27后面添加“3个0”即27000 欧,误差5%红紫金金270.15％阻值：27 小数点向前移1位,即2.7 欧姆,误差5%红红棕金221个05％阻值：22后面添加1个0即220欧姆, 误差5%220个05％阻值为22 欧。

第三环“黑色”表示“ 0 个零”,也就是表示数字后面不添加0 .实际上,第三环用数学形式表达就是10 的N次方的倍率,前面的情况分别可写作：27×103＝2700022×101＝22022×100＝22b、“五色环”读数规则：当电阻为五环时，最後一环与前面四环距离较大。

第一、二、三环表示三位数字,第四环表示数字后面“ 0 ”的个数,第五环表示精度。

红黑黑橙棕2003个01％阻值：200000 欧姆＝200K 误差1 ％绿棕黑银棕2100.011％阻值：510 × 0.01＝5.1Ω误差1 ％4. 数码标志法：在产品和电路图上用三为数字来表示元件的标称值的方法称之为数码标志法。

常见于贴片电阻或可调电阻上。

在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数为倍率10n(10 的“n倍”即前面两位数后加“ 0 ”的个数）, 单位为Ω。

当n=9时为特例，表示10-10-10欧带小数点电阻值表示为XRX RXX 2R2=2.2Ω标志为R47 的电阻器阻值为4.7 Ω标识为222 的电阻器，其阻值为2200 Ω既2.2 K Ω；表识为105 的电阻器为1 M Ω。

需要注意的是要将这种标志法与传统的方法区别开来：如标志为220 的电阻器其电阻为22 Ω，只有标志为221 的电阻器其阻值才为220 Ω。

标志为0 或000 的电阻器，实际是跳线，阻值为0 Ω。

在一些微调电阻器阻值的标志法除了用三位数字外还有用两位数字的。

如标志为53 表示5 ，14 和54 分别表示10 和50 。

一些精密贴片电阻器也有用四位数字表示法，如1005 表示数字电位器的特点数字电位器的特点是:寿命长(因无机械触点)、工作可靠、性能稳定、耐振动、体积小，能和数字电路或单片机灵活地结合在一起。

数字电位器工作原理由于数字电位器可代替机械式电位器，所以二者在原理上有相似之处。

数字电位器属于集成化的三端可变电阻器件其等效电路，如图1所示。

当数字电位器用作分压器时，其高端、低端、滑动端分别用VH、VL、VW表示；而用作可调电阻器时，分别用RH、RL和RW 表示。

图2所示为数字电位器的内部简化电路，将n个阻值相同的电阻串联，每只电阻的两端经过一个由MOS管构成的模拟开关相连，作为数字电位器的抽头。

这种模拟开关等效于单刀单掷开关，且在数字信号的控制下每次只能有一个模拟开关闭合，从而将串联电阻的每一个节点连接到滑动端。

数字电位器的数字控制部分包括加减计数器、译码电路、保存和恢复控制电路和不挥发存储器等4个数字电路模块。

利用串入、并出的加／减计数器在输入脉冲和控制信号的控制下可实现加／减计数，计数器把累计的数据直接提供给译码电路控制开关阵列，同时也将数据传送给内部存储器保存。

当外部计数脉冲信号停止或片选信号无效后，译码电路的输出端只有一个有效，于是只选择一个MOS管导通。

数字控制部分的存储器是一种掉电不挥发存储器，当电路掉电后再次上电时，数字电位器中仍保存着原有的控制数据，其中间抽头到两端点之间的电阻值仍是上一次的调整结果。

因此，数字电位器和机械式电位器的使用效果基本相同。

但是由于开关的工作采用“先连接后断开”的方式，所以在输入计数有效期间，数字电位器的电阻值和期望值可能会有一定的差别，只有在调整结束后才能达到期望值。
