扭力测试仪操作指导书
扭矩仪作业指导书
扭矩仪作业指导书一、概述扭矩仪是一种用于测量和控制旋转装置扭矩的仪器。
本作业指导书旨在提供关于扭矩仪的操作指导，包括正确使用、校准和维护等方面的内容。
二、使用前准备1. 确认扭矩仪的型号和规格是否与所需测量的扭矩范围相匹配。
2. 检查扭矩仪的外观是否完好，如有损坏或松动的部件应及时修复或更换。
3. 确保扭矩仪的电源充足，并按照说明书连接电源。
三、扭矩仪的使用1. 打开扭矩仪的电源开关，并等待仪器初始化完成。
2. 将待测扭矩传递至扭矩仪的测量接口，确保连接牢固。
3. 设置扭矩仪的测量范围和单位，根据需要选择合适的显示方式。
4. 执行所需的操作，观察扭矩仪的显示结果。
确保扭矩仪的显示稳定后，记录测量数值。
5. 在测量完成后，关闭扭矩仪的电源开关，断开扭矩传递接口。
四、扭矩仪的校准1. 定期对扭矩仪进行校准，以确保其准确度和可靠性。
2. 根据扭矩仪的校准要求，选择合适的校准装置和标准扭矩。
3. 将校准装置连接至扭矩仪的测量接口，并进行校准操作。
4. 比较扭矩仪的显示结果与标准扭矩的差异，并进行调整，直至达到预定的校准精度。
5. 根据校准结果，记录校准日期、校准人员和校准数值等信息，并保存相关记录。
五、扭矩仪的维护1. 定期清洁扭矩仪的外观，使用干净柔软的布进行擦拭，避免使用含有腐蚀性或磨损性的清洁剂。
2. 定期检查扭矩仪的连接线和接口，确保连接牢固，避免松动或接触不良。
3. 定期检查扭矩仪的电源线和电源插头，确保无损坏和漏电现象。
4. 避免将扭矩仪暴露在过高或过低的温度环境中，以免影响仪器的性能和寿命。
5. 定期进行扭矩仪的功能测试，确保仪器的各项功能正常。
六、安全注意事项1. 在使用扭矩仪时，应佩戴个人防护装备，如安全眼镜、手套等。
2. 避免将扭矩仪用于超出其额定扭矩范围的测量。
3. 在进行校准或维护操作时，应先断开扭矩传递接口，并确保扭矩仪处于安全状态。
4. 严禁将扭矩仪暴露在潮湿或易爆的环境中，避免发生意外事故。

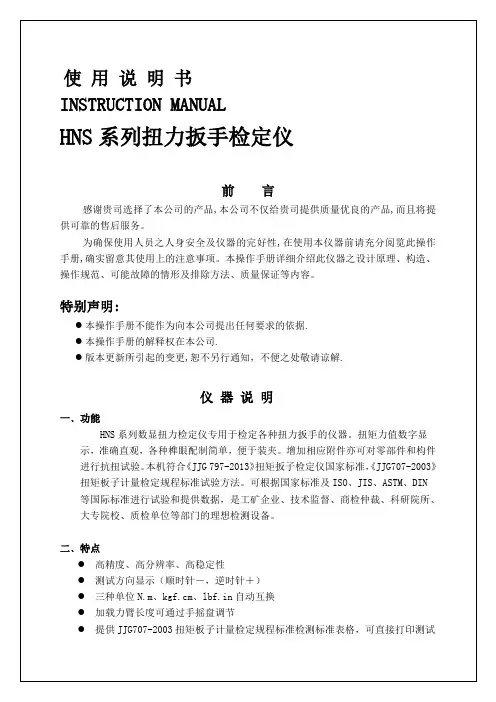

HNS扭力检测仪说明书(凯特)
外形尺寸950*310*440mm 1400*310*440mm 定制分体净重量55kg 69kg 定制有效行程430mm 850mm 定制五、测试仪器外形结构◆连接轴：用于连接传感器与扭力扳手的方準头。
◆扭力加载手轮盘：扭力加载手轮盘顺时针旋转时，连接轴逆时针旋转。
◆显示器：触摸液晶屏，可直接点按屏幕上的按钮◆打印机：微型打印机，可直接打印测试数据◆电源开关：当按下电源开关，接通电源，指示灯亮起，测试系统随即启动，再按电源开关，系统关闭。
◆梅花螺钉：用于锁紧限位块。
◆水平柱：用于调整扭力扳手的手柄高度，使之在检定仪上水平。
◆力臂调节手轮盘：用于调整扭力扳手的加载力臂长度；当转轮盘右顺时针旋转时，导向块向右移动，力臂长度增加。
◆电源接口：连接交流220V/50Hz市电◆通讯接口：连接数据电缆，可以与电脑联机通讯六﹑界面功能6.1、上电后，显示启动界面：6.2、启动后，数秒钟后，自动进入仪器主界面：▲“参数设置”键：点击进入系统详细参数设置；▲“产品说明”键：点击进入产品介绍；▲“进入测试”键：点击进入测试界面；▲“实例操作”键：点击进入快速入门操作介绍；▲“查看更多产品”键：点击进入查看我司生产的其他产品介绍；6.3、点击“参数设置”，进入设置界面：6.3.1、点击系统时间设置后方的“进入设置”按钮，进入如下界面：点击白色条框，可输入时间6.3.2、点击使用地点设置后方的“进入设置”按钮，进入如下界面：点击白色条框，可输入重力加速度点击白色方框，可选择常用地点6.3.3、点击测试参数设置后方的“进入设置”按钮，进入如下界面：点击白色条框，可直接输入项目名称点击白色条框后面的白色方框，可进入详细设置界面，如下：设置检定点扭力值，点击相应的字符，就可以输入数字，如果输入‘0’则不对该输入作处理也可以点击默认方式，自动设置相应的检定点力值，自动设置为5个检定点；设置完成后，点击确认，完成设置参数的确认；6.3.4、点击用户校准后方的“进入设置”按钮，可进行用户校准，如下：点击“返回”退出校准点击“确认”则进入下一调试界面—比例调节，如下：点击“返回”退出校准点击“确认”则进入下一调试界面—高点校准，如下：点击“返回”退出校准点击“确认”则完成校准6.3.5、点击恢复出厂设置后方的“进入设置”按钮，如下：6.4、点击“进入测试”，进入测试界面：按键功能解释：◆单位下拉框：点击后出现单位选择，选择相应的单位后，自动保存◆测量次数下拉框：点击后出现次数选择，选择相应的次数后，自动保存◆顺时针：选择顺时针记录表格◆逆时针：选择逆时针记录表格◆参数设置：进入项目设置◆打印数据：打印当前测试数据◆扭矩置零：清除当前扭矩值◆清空数据：删除已经自动保存在表格中的所有数值，重新开始测试◆上一测试点：清除当前保存扭矩值，并开始上一数据测试◆下一测试点：保存当前测试扭矩值，并开始下一数据测试◆返回：返回仪器主界面6.4.1、点击“打印数据”，进入数据打印界面：重新打印：重新打印所有数据返回测试：返回到测试界面6.5、点击“查看更多产品”，进入产品介绍选择界面：操作说明：可以看到操作说明的图示上一页：实现页面向上翻页下一页：实现页面向下翻页返回：点击返回测试选择界面6.6、如果传感器初始数据出错，进入如下界面：6.7、如果仪器用户数据出错，进入如下界面：6.8、如果仪器出现重大问题，进入如下界面：七、试验前确认事项◆确认检定仪是否放置水平，且安置牢固◆确认仪器电源线是否连接，保证供电正常，以免影响正常测试 ◆确认测试工装是否配合紧密【注】■调整好测试距离后，务必要拧紧垂直方向固定杆的缩进螺母 ■测试弹簧务必放到工装夹具底部，以免测试时弹簧受力弹出八、仪器操作警告■试验不可超过仪器购买时规定最大距离 ■试验力不可超过仪器允许的最大范围!8.1、本仪器测试方法按照《JJG707-2003》扭矩板子计量检定规程6.2.4.6.a以扭矩扳子为依据，在标准装置上读数的方法。
HP-10数字扭力测试仪简要使用说明书
HP-10数字扭力测试仪简要使用说明书任何先进的螺杆紧固工具，即使其扭力可以设定，其性能也不可能是完美无缺的。
扭力测试仪就是用来测试旋转力矩的一种仪器。
本扭力仪可以测定电动螺丝刀和扭力钳等工具的转动力矩，并且可与计算机通讯，构成自动控制的生产系统，精度高、易操作、成本低。
已广泛应用于各种电气产品、相机、手表、摩托车和飞机等制造行业用途：1 测量电动螺丝刀、各种扭力螺丝刀及扭刀扳手的扭刀设定。
2 用于检测各种电动螺丝刀、扭刀螺丝刀和扳手的扭刀大小，也可用于实验室中的检测和功能控制。
3 用于各种卡具和夹具等，例如：*搜集穿孔螺杆的孔径资料。
*转动部分的扭力分类。
*控制瓶塞的紧度。
*小零件的破坏性试验。
*塑料螺杆及小零件的品质控制。
特点/FEATURES：●四位LCD（液晶）显示，读数清析准确。
●在峰值保持功能时能显示测得的最大值并保持显示。
●扭力测试仪可顺时针或逆时针测量扭力，因此可方便地测量扭紧和扭松时的扭力。
●结构简明、牢固，扭力仪直接与扭力测试部分相连。
●仪器符合统计程序控制系统。
●模拟输出的多种应用：波形观察和测量数据的记录判断。
●扭力测试仪结构紧凑、重量轻、使用可充电电池，携带方便。
数字扭力测试仪HP-10功能介绍：一. 首先要检查电池电量是否充足，当电量不足的时候电池符号会不停地闪动，则必须用充电器进行充电，充电时间要大于3小时不超过6小时。
2. 放稳仪器，最大测量为：1 N·M。
3. 选择好测量单位：N·M KGF·CM。
二. 设置（MODE）功能：1、POWER按钮为电源开关。
2、ZERO按钮为清零按钮。
3、UNIT为单位设置按钮。
4、CLR按钮为清除记忆按钮。
5、PEAK按钮为峰值记录按钮。
6、PRINT按钮为打印按钮。
7、MEMORY按钮为记录测试按钮。
8、SET按钮为测试最大值规格设置按钮。
三、功能简介：1．PEAK功能是：只显示一个读取的最大值，此值并不会受设置范围（最高限值）的控制。
扭矩仪作业指导书
扭矩仪作业指导书一、引言扭矩仪是一种用于测量和控制旋转装置扭矩的仪器。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保扭矩仪的正确使用和准确测量。
二、设备准备1. 确保扭矩仪处于正常工作状态，检查仪器是否损坏或有任何异常。
2. 检查扭矩仪的电源是否连接并正常工作。
3. 准备适当的扭矩传感器和配件，根据实际需求选择合适的规格。
三、操作步骤1. 将扭矩传感器与扭矩仪连接。
确保连接牢固，避免松动或接触不良。
2. 打开扭矩仪的电源开关，并等待仪器初始化完成。
3. 根据需要设置扭矩仪的参数，如单位、显示方式等。
参考扭矩仪的用户手册进行操作。
4. 将待测物品放置在扭矩传感器上，并确保其与传感器接触良好。
5. 开始测量前，对扭矩仪进行校准。
校准步骤可参考扭矩仪的校准指南。
6. 执行扭矩操作，确保力矩施加平稳、均匀，并避免施加过大的力矩。
7. 在扭矩操作过程中，观察扭矩仪的显示，记录测量结果。
8. 完成测量后，关闭扭矩仪的电源开关，并断开与扭矩传感器的连接。
四、注意事项1. 在操作扭矩仪之前，确保操作人员已经接受相关培训，并熟悉仪器的使用方法。
2. 在操作过程中，严禁使用过大的力矩，以免损坏扭矩传感器或被测物品。
3. 在使用扭矩仪时，应避免受到外部干扰，如电磁场、振动等。
4. 定期对扭矩仪进行维护和校准，以确保其准确度和可靠性。
5. 在使用扭矩仪时，应遵守相关的安全操作规程和标准。
五、常见问题解决1. 问题：扭矩仪显示异常。
解决方法：检查仪器电源是否正常连接，是否存在损坏或松动的情况。
如问题仍然存在，联系售后服务部门进行维修。
2. 问题：测量结果与预期不符。
解决方法：首先检查扭矩传感器与被测物品的连接是否牢固，确保接触良好。
其次，校准扭矩仪，确保其准确度。
如果问题仍然存在，检查被测物品是否存在异常。
3. 问题：扭矩仪无法启动。
解决方法：检查电源是否正常连接，电源开关是否打开。
如问题仍然存在，检查电源线是否损坏，或联系售后服务部门进行维修。
扭力测试仪使用说明书模版
6.3.测力连接测试头使用
编号： 版本：NEW 页数：1/5
首先将扭力测试仪固定住并打开扭力测试仪电源开关，如图 1 所示;安置匹配带安全框的测试配件； 如图 2、3、4 所示——选择测量单位——在(TRACK)档上进行调零——再选择(PEAK)测量模式进行 测量。
1) 设定风批正反转开关在正向位置，把它安装在测试配件 2) 上，按复位按钮(RESET)进行数值复位清零，启动它使之旋转直至自动停止。(弹簧绷紧属正常，
深圳市 XXXX 科技有限公司
标题：扭力测试仪使用说明书
编号： 版本：NEW 页数：1/5
制订部门：
版本 NEW
修订原因 新增
制订人：
修订内容 初版发行
制订部门主管： 生效时间
修 订 履 历
会
□研发
签
部
□财务
门
分
□研发
发
部
□财务
门
审 ■品质 DCC： 核
□工程
□行政
■工程 1
□行政
■生产
□计划
■生产 1
假如按一下复位按钮，数据会自动清除归零。 根据不同的被测物，来选择匹配的带安全框的测试配件。当使用扭力测试仪测量电动螺丝刀或
风批等工具时，选用合适的测试配件安置在测试传感头上。(可为不同的被测物定制合适的治 具)。 测量完成后，关闭电源，取下附件和待测物。
示意图 1
示意图 2
示意图 3
深圳市 XXXX 科技有限公司
标题：扭力测试仪使用说明书
6.2.功能设置：
编号： 版本：NEW 页数：1/5
报警值设置：当扭力达到上限扭矩时，机器会发出用蜂鸣声提示。 HP-50 扭力测试仪扭力范围：0 至 50kgf.cm / 0~5N.m 充电时间为 8 小时；电充足时连接使用时间可达 30 小时。 电压：输入 AC 120V or 220~240V, 输出 DC7.25 V 120mA 此扭力测试仪精确度为±0.5%以内. 在使用扭力测试仪前，先确定测试仪电量是否足够，再打开电源开关。若电量不足时，将自动

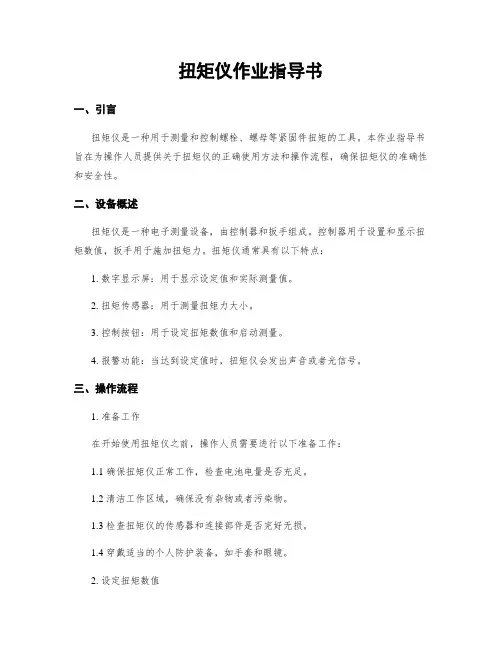

扭矩仪作业指导书
扭矩仪作业指导书一、引言扭矩仪是一种用于测量和控制螺栓、螺母等紧固件扭矩的工具。
本作业指导书旨在为操作人员提供关于扭矩仪的正确使用方法和操作流程，确保扭矩仪的准确性和安全性。
二、设备概述扭矩仪是一种电子测量设备，由控制器和扳手组成。
控制器用于设置和显示扭矩数值，扳手用于施加扭矩力。
扭矩仪通常具有以下特点：1. 数字显示屏：用于显示设定值和实际测量值。
2. 扭矩传感器：用于测量扭矩力大小。
3. 控制按钮：用于设定扭矩数值和启动测量。
4. 报警功能：当达到设定值时，扭矩仪会发出声音或者光信号。
三、操作流程1. 准备工作在开始使用扭矩仪之前，操作人员需要进行以下准备工作：1.1 确保扭矩仪正常工作，检查电池电量是否充足。
1.2 清洁工作区域，确保没有杂物或者污染物。
1.3 检查扭矩仪的传感器和连接部件是否完好无损。
1.4 穿戴适当的个人防护装备，如手套和眼镜。
2. 设定扭矩数值2.1 打开扭矩仪的电源开关，确保数字显示屏亮起。
2.2 按下设定按钮，进入设定模式。
2.3 使用加减按钮调整扭矩数值，根据实际需求设定目标扭矩数值。
2.4 按下确认按钮，保存设定值并退出设定模式。
3. 进行扭矩测量3.1 将扭矩仪连接到需要测量扭矩的工具上，确保连接坚固。
3.2 按下启动按钮，扭矩仪将开始测量扭矩力。
3.3 在测量过程中，保持工具与被测紧固件垂直，并施加均匀的力。
3.4 当达到设定值时，扭矩仪会发出报警信号，住手施加力。
四、注意事项为确保扭矩仪的准确性和安全性，请操作人员注意以下事项：1. 使用前请子细阅读扭矩仪的操作手册，并按照说明进行操作。
2. 在使用过程中，严禁超过扭矩仪的额定扭矩范围。
3. 避免将扭矩仪暴露在高温、潮湿或者腐蚀性环境中，以免影响其性能和寿命。
4. 定期校准扭矩仪，确保其准确性。
校准周期应根据使用频率和工作环境而定。
5. 在使用过程中，如发现任何异常情况或者故障，请即将住手使用，并联系维修人员进行检修。
扭力测试仪操作指导书
扭力测试仪操作指导书扭力测试仪测试计面板说明及操作：1、[ POWER ] 键：电源开关。
2、[ PESET ] 键：复位归零健。
3、显示屏4、[ ZERO ADJ ]调零旋钮5、[ UNIT ] 键：测量单位转换键，按此键设置测量单位，可以活动按钮,：。
6、[ MODE ] 键：测量模式键，按此键选择[ PEAK]峰值、[ TRACK ] 跟随值。
7、安全固定框8、固定旋钮二、功能设置：报警值设置：当扭力达到上限扭矩时，机器会发出用蜂鸣声提示。
HP-50 扭力测试仪扭力范围：0至 / 0~充电时间为8小时；电充足时连接使用时间可达30小时。
电压：输入AC 120V or 220~240V, 输出 V 120mA5、此扭力测试仪精确度为±%以内.XXXXXXXXXXXXXX公司扭力测试仪操作指导书在使用扭力测试仪前，先确定测试仪电量是否足够，再打开电源开关。
若电量不足时，将自动关机，需充足电(充电时间3—5小时)。
要固定扭力测试仪，可使用固定旋钮;如图1所示。
调节调零旋钮来做扭力测试仪测试前数值调零。
(调零时，模式开关必须处于TRACK档上。
)根据测试需要，选择单位切换开关来调整力矩单位（后续按Kgf·cm作为测量单位）。
选择需要的测量模式，通过测量模式开关选定跟随值(TRACK)或峰值(PEAK)。
当需要测量最大峰值时，设定模式开关至峰值(PEAK)档，测量出来的数值会保留15秒以上。
假如按一下复位按钮，数据会自动清除归零。
根据不同的被测物，来选择匹配的带安全框的测试配件。
当使用扭力测试仪测量电动螺丝刀或风批等工具时，选用合适的测试配件安置在测试传感头上。
(可为不同的被测物定制合适的治具)。
测量完成后，关闭电源，取下附件和待测物。
测力连接测试头使用：利用其可以测量除风批以外的其它工具的扭力。
比如：转轴、手表链、灯座、电批等扭力及校准扭力工具等。
除用高精度转接器或螺纹杆外，亦可自制转接器将不同尺寸的扭力工具头连接到连接座作测量。
TF 全自动扭力扳手测试仪操作手册
FULL AUTOMATIC TORQUE WRENCH TESTER OPERATING MANUAL全自动扭力扳手测试仪操作手册1. SAFETY INSTRUCTIONS 安全指令1．M ake sure you have read and understand these safety instructions before operating.在操作测试仪前确保你已阅读并且理解这些安全指令。
2．I t is critical that all safety instructions be followed, or serious injury to the operator or failure of the tester may result. Only those persons trained and authorized to operate this tester should do so.遵守所有安全指令是很重要的，否则会对操作者引起严重伤害或者导致测试仪发生故障。
只有经过训练并且审定合格的人员才能操作测试仪。
TERMS 条例Tester in this manual refers to TF model torque tester from Tohnichi Safety notice symbol. This symbol indicates that caution should be exercised. These symbols must never be ignored, as they indicate possible danger and risk of injury.在这本手册里的TF型扭矩测试仪安全操作指令是参照“东日”安全标志符号。
这些符号表明小心使用。
这些标志决不能忽视它们表明可能引起的危险和伤害。
Signal word. A signal word will show the relative danger as follows:Danger ……Death or serious injury likely if safety instructions are not followed. Warning…… Serious injury possible if safety instructions are not followed.Notice …… Injury possible if safety instructions are not followed.Please observe the following：信号词。
数字扭力测试仪(HP-50)使用说明书
并连续按动该键，显示屏分别显示：（^^(^—【(^：―^.^)^：—？.^。—？.^) 选中后松开"曰3&丁"，几秒后显示屏回到测量状态1表示峰值数据的保持时间分别设 定为0，55，105，153义05，2155，3，05后自动复位,如选择参数0.0。则关闭自动复位功能。
七、测试头〖精度调节器)的安装、使用、保养 1.安装：精度调节器分为以下几个部分，示意图如右图所示 ^ 、【11测试轴：有04、 121垫片：上下共2片 1
3&门化^5 (粗弹賛） 丁 ！ 。 ^ 5)(9 ！ ; ! ^^1 测量范围 5
1 8 画
六角刀杆
刀杆①4 ！ ！ / 8 1 1 1 - ^ . ^ 3 1 4 V
1
对边距6.35^11。
(细弹贅） ^^^^^ 111 ^1
8119 (10
，
~ 30化。，'^1 8 0 六角刀杆
^ 刀杆05 ！！^ 5 1 1 1 -^. 1 3 1 4
充不进电 液晶屏左上方出现^
开 机 报 警 〈 1 ( ^ 6 开 关 在 ？ " 1^档）
开机报警（化^！^开关在？^八^！^档） 受力后每次都不归零 1：需用调零旋钮调节） 测试数据不稳定 在「"！（档不能复位归零
传感器损坏或元器件损坏 传感器损坏
精度调节器螺杆或螺母损坏 复位开关损坏
向代理商或厂家购买新的附件 返回厂家7代理商处修理
15-9.00 0^
0^ 30-18. 1. 5-45.0 1. 5-90.0 9 ^ 0~225^
00 30^20^ 00 0^ 0力30~2， 1. 5-50.0 1. 5-100.0 0 10. 0~250^ 「5±2个字
扭矩仪作业指导书
扭矩仪作业指导书一、引言扭矩仪是一种用于测量和控制旋转力矩的仪器，广泛应用于机械创造、汽车维修、航空航天等领域。
为了确保扭矩仪的正常运行和准确测量，本作业指导书将详细介绍扭矩仪的使用方法、操作步骤和注意事项。
二、扭矩仪的基本原理扭矩仪根据弹性力矩原理进行测量。
当扭矩作用在测量装置上时，装置内的弹性元件将发生形变，形变量与扭矩成正比。
通过测量装置上的形变量，可以确定扭矩的大小。
三、扭矩仪的使用方法1. 准备工作a. 确保扭矩仪处于稳定的工作环境，避免温度过高或者过低的影响。
b. 检查扭矩仪的电源是否正常，确保电源线连接良好。
c. 检查扭矩仪的显示屏是否正常，如有异常情况应及时联系维修人员。
2. 扭矩仪的操作步骤a. 打开扭矩仪的电源开关，等待仪器自检完成。
b. 选择合适的测量模式，如单向扭矩测量、双向扭矩测量等。
c. 将待测物体与扭矩仪连接，确保连接坚固可靠。
d. 调整扭矩仪的测量范围，确保测量结果准确。
e. 开始测量，记录测量数值并进行数据处理。
f. 测量完成后，关闭扭矩仪的电源开关。
四、扭矩仪的注意事项1. 使用前应子细阅读扭矩仪的使用说明书，并按照说明书进行正确操作。
2. 在使用过程中，应避免扭矩仪受到外力冲击，以免影响测量结果。
3. 定期对扭矩仪进行校准，确保测量结果的准确性。
4. 使用过程中如发现异常情况，应即将住手使用，并联系维修人员进行检修。
5. 扭矩仪应存放在干燥、通风良好的环境中，避免受潮或者受到腐蚀。
五、扭矩仪的维护与保养1. 定期清洁扭矩仪的外壳和显示屏，避免灰尘和污垢积累。
2. 注意保护扭矩仪的连接接口，避免接口松动或者损坏。
3. 如需长期存放扭矩仪，应将其放置在防尘袋中，并存放在干燥的环境中。
4. 定期对扭矩仪进行维护保养，包括更换电池、校准仪器等。
六、扭矩仪的常见问题及解决方法1. 问题：扭矩仪显示屏无法正常显示。
解决方法：检查电源线是否连接良好，确保电源正常；若问题仍未解决，联系维修人员进行检修。
扭矩仪作业指导书
扭矩仪作业指导书一、引言扭矩仪是一种用于测量和控制旋转装置扭矩的仪器。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保正确和安全地使用扭矩仪进行作业。
二、设备准备1. 确保扭矩仪处于良好的工作状态，无损坏或异常。
2. 检查扭矩仪的电源，确保电源连接稳定并接地良好。
3. 检查扭矩仪的测量范围和精度，确保其满足作业需求。
4. 准备所需的附件和工具，如适配器、扭矩扳手等。
三、操作步骤1. 将扭矩仪连接到待测装置上。
确保连接牢固且无松动。
2. 打开扭矩仪的电源开关，并确保显示屏正常显示。
3. 根据具体情况选择合适的测量模式，如单次测量、连续测量等。
4. 设置扭矩仪的测量范围和单位，以满足作业需求。
5. 将待测装置旋转到所需的位置，并确保装置处于稳定状态。
6. 按下扭矩仪上的测量按钮，开始进行扭矩测量。
7. 观察扭矩仪的显示屏，记录测量结果。
8. 根据需要，可以进行多次测量以获得更准确的数据。
9. 完成测量后，关闭扭矩仪的电源开关。
四、注意事项1. 在使用扭矩仪之前，务必仔细阅读并理解扭矩仪的操作手册。
2. 在操作过程中，确保扭矩仪与电源连接良好，避免电源断开导致数据丢失。
3. 使用适当的适配器和附件，确保扭矩仪与待测装置的连接牢固可靠。
4. 在进行扭矩测量时，避免施加过大的力或扭矩，以防止装置损坏。
5. 在测量过程中，注意观察扭矩仪的显示屏，确保数据的准确性。
6. 如发现扭矩仪出现异常情况，应立即停止使用，并联系维修人员进行检修。
7. 扭矩仪应定期进行校准和维护，以确保其准确性和可靠性。
8. 在作业现场，应遵守相关的安全规定和操作规程，确保人员和设备的安全。
五、总结本作业指导书详细介绍了扭矩仪的操作步骤和注意事项。
在使用扭矩仪进行作业时，务必严格按照本指导书的要求进行操作，以确保作业的准确性和安全性。
同时，定期对扭矩仪进行校准和维护，可提高其测量精度和使用寿命。
如有任何疑问或需要进一步的帮助，请及时联系相关人员。
扭矩仪作业指导书
扭矩仪作业指导书一、引言扭矩仪是一种用于测量和控制旋转力矩的仪器。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保正确使用扭矩仪并保证工作的安全性和准确性。
二、设备准备1. 确保扭矩仪处于正常工作状态，检查仪器的电源和连接线是否完好无损。
2. 根据扭矩仪的规格要求，选择合适的测量范围和测量单位。
3. 将扭矩仪放置在平稳的工作台上，并确保周围环境清洁、整洁。
三、操作步骤1. 打开扭矩仪的电源开关，并等待仪器进行自检。
确保仪器显示屏上没有错误信息。
2. 根据需要，选择合适的测量模式（例如：峰值模式、追踪模式等）。
3. 将待测物件放置在扭矩仪的工作台上，并确保物件与仪器的接触良好。
4. 调节扭矩仪的测量范围和单位，以适应待测物件的特性。
5. 根据需要，设置扭矩仪的测量精度和采样频率。
6. 确保扭矩仪的传感器与待测物件之间没有杂质或干扰物。
7. 按下扭矩仪上的启动按钮，并开始测量。
8. 在测量过程中，注意观察扭矩仪的显示屏，确保测量数值的稳定性和准确性。
9. 当测量完成后，停止测量并记录测量结果。
10. 关闭扭矩仪的电源开关，并进行仪器的清洁和维护。
四、注意事项1. 在操作扭矩仪之前，务必仔细阅读并理解本作业指导书中的所有内容。
2. 确保扭矩仪的使用环境安全，避免水、尘埃等物质进入仪器内部。
3. 在操作扭矩仪时，应穿戴适当的个人防护装备，如手套、护目镜等。
4. 避免将扭矩仪暴露在高温、潮湿或腐蚀性环境中，以免损坏仪器。
5. 在测量过程中，避免扭矩仪与其他物体发生碰撞或摩擦，以防止仪器损坏。
6. 定期对扭矩仪进行校准和维护，以确保测量结果的准确性和可靠性。
7. 在使用扭矩仪时，应遵守相关的安全操作规程和操作流程。
五、维护保养1. 定期清洁扭矩仪的外壳和显示屏，使用柔软的布料擦拭，避免使用化学溶剂。
2. 保持扭矩仪的工作环境干燥、清洁，避免灰尘和湿气对仪器的影响。
3. 定期检查扭矩仪的电源线和连接线，确保其完好无损。
数字扭力测试仪操作指导书
数字扭力测试仪操作指导书（ISO9001-2015）1.0目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2.0范围：2.1该操作规范适用于公司型号为HS-HP-100的数字扭力测试仪的使用。
2.2该仪器的用途2.2.1测量电动螺丝刀，各种扭力螺丝刀及扳手的扭力设定。
2.2.2用于检测各种电动螺丝刀，扭力螺丝刀，扳手的扭力大小。
3.0职责与权限：3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。
3.2质量中心：负责仪器的校验计划安排和实施校验.4.0功能说明：4.1单位切换开关：三种切换：Lbf.in（磅力.英寸）—kgf.cm（公斤力.厘米）—N.M（牛顿.米）4.2模式开关4.2.1峰值：锁定最大扭力值，用复位按钮清零。
4.2.2跟随值：跟随扭力值大小变化，通过消除负载清零。
4.3测试调节器：4.3.1黑色弹簧：测量范围为10-100公斤力.厘米。
4.3.2黄色弹簧：测量范围为5-10公斤力.厘米。
4.3.3银色弹簧：测量范围为0.8-5公斤力.厘米。
5.0操作方法：在开始测量之前，确定扭力计已充电足够，再打开开关，若充电不足，会在显示板左上角显示：“LOBAT”当出现“LOBAT”时，需再使用专用充电器充电3小时以上。
5.1固定仪器，必要时使用固定夹；5.2调整单位切换开关到需要的单位；5.3把模式开关调整到跟随值位置；5.4左右调节调零旋钮，使显示数值为0；5.5当需要测量最大值时，设定模式开关至峰值，此数值会保持5秒以上，假如你按一下复位按钮，该数值则自动删除。
5.6当使用扭力控制设备测量电动螺丝刀或气动螺丝刀时，使用合适的测力调节器安置在测力传感头里。
5.7在测量其它各种旋转工具或以上未提及的其它各类螺丝刀的扭力时，需使用合适于测力传感头的附加。
5.8测量操作完成以后，关掉电源，从插座上取下辅助物或待测物。
扭矩仪作业指导书
扭矩仪作业指导书一、概述扭矩仪作业指导书旨在提供详细的操作步骤和注意事项，以确保扭矩仪的正确使用和准确测量。
本指导书适用于扭矩仪的日常使用和维护保养。
二、设备准备1. 确保扭矩仪所需的电源供应正常，检查电池电量或电源线连接情况。
2. 清洁扭矩仪外壳和测量传感器，确保无尘、无油污。
3. 检查扭矩仪的测量范围和准确度，确保符合实际需求。
三、操作步骤1. 将扭矩仪放置在平稳的工作台面上，并确保其与待测物件之间没有干扰物。
2. 打开扭矩仪电源，等待其自检完成并进入正常工作状态。
3. 根据待测物件的特性选择合适的测量模式（如顺时针、逆时针、双向等）。
4. 将待测物件与扭矩仪的传感器连接，确保连接牢固且无松动。
5. 开始测量前，根据实际需求设置扭矩仪的测量单位、测量范围和显示精度。
6. 执行测量操作，根据需要进行单次测量或连续测量。
7. 当测量完成后，记录测量结果，并根据需要进行数据处理和分析。
四、注意事项1. 在使用扭矩仪之前，应先了解待测物件的相关信息，包括其预期扭矩范围、运动方向等。
2. 使用扭矩仪时，应避免过大的冲击力或振动，以免影响测量结果的准确性。
3. 定期校准扭矩仪，以确保其测量结果的可靠性和准确性。
4. 在测量过程中，应注意扭矩仪的工作温度范围，避免过高或过低的温度对其性能产生影响。
5. 扭矩仪应存放在干燥、通风良好的环境中，避免水分、灰尘等物质进入设备内部。
6. 如发现扭矩仪存在异常情况（如显示异常、操作失灵等），应立即停止使用并进行维修或更换。
五、维护保养1. 定期清洁扭矩仪的外壳和传感器，避免尘埃和油污积累。
2. 检查扭矩仪的电源供应情况，确保电池电量充足或电源线连接正常。
3. 定期校准扭矩仪，以确保其测量结果的准确性和可靠性。
4. 如发现扭矩仪存在损坏或故障，应及时联系售后服务进行维修或更换。
六、常见问题解答1. 问：扭矩仪的测量结果为什么会偏差较大？答：可能是由于扭矩仪的校准失效或传感器连接不稳造成的，建议重新校准或检查传感器连接情况。
电批扭矩测试仪作业指导书
电批扭矩测试仪作业指导书
（最新版）
目录
1.电批扭矩测试仪的概述
2.电批扭矩测试仪的操作步骤
3.电批扭矩测试仪的操作注意事项
4.电批扭矩测试仪的维护和校准
正文
一、电批扭矩测试仪的概述
电批扭矩测试仪是一种用于测量电动螺丝批、扭力起子、扭力扳手等拧紧力工具的扭矩大小的测试设备。
它在生产过程中起着至关重要的作用，可以确保产品的拧紧力达到规定的要求，从而保证产品的质量和安全性。
二、电批扭矩测试仪的操作步骤
1.连接电源：将电批扭矩测试仪的电源线连接到电源插座上。
2.设置单位：将测试仪上的单位开关调节至所需的扭矩单位，如 N·m。
3.设置模式：将测试仪上的模式开关调节至 track 模式。
4.调零：将调零旋钮旋至屏幕显示的零位。
5.校准：将模式开关调节至 peak 模式，进行扭矩校准。
三、电批扭矩测试仪的操作注意事项
1.保持工作场所干净整洁，避免杂乱物品造成伤害。
2.注意工作环境的湿度和温度，避免将测试仪置于潮湿或高温的环境中。
3.在操作过程中，应确保手柄与传感器的卡位吻合，以保证测试数据
的准确性。
四、电批扭矩测试仪的维护和校准
1.定期检查测试仪的传感器和电路，确保其正常工作。
2.校准：根据使用情况，定期将测试仪送至专业机构进行校准，确保测试数据的准确性。
总之，电批扭矩测试仪在生产过程中起着关键作用，正确操作和维护测试仪可以确保产品的质量和安全性。
ATC扭力测试仪操作说明书
Battery 电池:
Internal (non-field serviceable) NiMh pack
Operating Temperature Range: 32oF / 0oC to 122oF / 50oC 温度
Data Communications: 数据传输
Accuracy: 精度
Range: 量程
工作区域 ◆ 请保持工作区域干净整洁。杂乱的工作区域可能会引起事故。 ◆ 操作区域需要远离孩童及其他旁观者。分散注意力可能会造成使用者失控。
用电安全 ◆ 产品插座必须和输出口匹配。不要使用任何方式更改插座。未被更改的插座
可以减少触电的风险。 ◆ 不要把产品暴露在潮湿的环境中。水进入装置会增加产品损坏及触电的风险。 ◆ 请不要滥用变压器。请不要从墙上的输出端拉出或者拔出电线。电线需要隔
4 Active Digits 4 位数字显示
Eight (8) Selectable Engineering Units: In.Oz., 可选择 8 中测量单位：In.Oz（英寸.盎司） In.Lb（英寸.磅）., Ft.Lb（英尺.磅）., Nm（牛.米）, CNm, KgfCm（千克力.厘米）, gfCm（克力.厘米）, Kgfm（千克力.米）
Torque CubeTM
Operation Manual
ATC 操作说明书
基本安全条例 WARNING! Read all instructions. Failure to follow all instructions listed below may result in irreparable damage to the product or injury to the user. 警告！必须阅读所有说明。如果未仔细阅读下列说明可能会造成产品损害或者使 用者受伤。
HP-50扭力测试仪操作指导书
发行日期一、HP-50扭力测试仪外观说明：电源适配器DC-7.2V,120mA测试头组件HP-50扭力测试仪1.数字显示屏2.电源开关4.调零旋钮5.测试模式选择开关3.复位开关6.测试单位选择8.测力传感头7.支架固定螺栓9.DC电源输入孔10.防真信号输出孔图-1图-2图-3发行日期各部份详细说明：1. 数字显示屏：显示扭力的数值大小；2. 电源开关：ON-打开，OFF-关闭；3. 复位开关：在PEAK 模式下将测试峰值清零；4. 调零旋钮：在TRACK 模式下，旋转该旋钮可将显示的数值归零；5. 测试模式选择：PEAK 模式-保持状态，锁定峰值数据；TRACK 模式-跟踪状态，显示扭力的大小变化；6. 测试单位选择：有1bf.in ，Kgf.cm ，N.m 三个档位。
单位换算关系为：1kgf.cm ≈0.9ibf.in ≈0.098N.m 目前生产线只使用Kgf.cm 档位，HP-50测试仪的最大扭力为50Kgf.cm ；7. 支架固定螺栓：将扭力测试仪固定在支架上使用；8. 测力传感头：测试扭力时放测试头组件的位置；9. DC 电源输入孔：使用7.2V ，120mA 的电源适配器为扭力测试仪供电或充电； 10. 防真信号输出孔：输出测试数值的防真信号。
二、仪器操作：2.1 将装有扭力测试仪的手提箱平稳地放在待测电批处的工作台面上，打开扭力测试仪的手提箱，检查测试仪是否在校验的有效期之内。
如果超过有效期则应立即停止使用，并送交设备管理员安排外校。
2.2 检查手提箱中的附件是否齐全，包括测试头组件、测试轴与电源适配器。
2.3 确认待测试电批的电批头外形以及电批的最大扭力大小，选择所需使用的测试轴与弹簧(如下图所示)。
2.3.1 测试仪的厂家提供了三款不同的测试螺杆：Φ4测试轴、Φ5测试轴与外六角测试轴。
在测扭力时选择与电批头头型相同的测试轴。
2.3.2 测试弹簧的选择原则：2.3.2.1.黄色弹簧的测试扭力范围为0.15～0.6N.m ，当电批的扭力小于0.6N.m 时选择此弹簧；Tmax ≥1.5N.m黑色粗弹簧 +Φ5测试轴 0.5～3.0N.m黄色细弹簧 0.5～3.0N.m外六角 测试轴Φ4测试轴电批扭力标识图-4发行日期2.3.2.2.黑色弹簧的测试扭力范围为0.5～3.0N.m，当电批的扭力大0.6N.m，小于3.0N.m时选用此弹簧。
扭力测试操作指导书
扭力测试操作指导书一、引言扭力测试是一种重要的实验方法，用于评估零部件和产品的扭力性能。
本操作指导书旨在提供扭力测试的基本操作流程和注意事项，帮助操作人员正确进行扭力测试。
二、设备准备1. 扭力测试机：确保测试机的准确度和稳定性，按照用户手册进行正确的设置和校准。
2. 测试样品：准备待测试的零部件或产品样品，确保其符合扭力测试的要求。
3. 测试工具：根据测试需要，准备适当的扭力测量工具，如扭力扳手、扳手扩展杆等。
4. 保护装备：为了确保操作者的安全，应佩戴手套、护目镜等防护装备。
三、操作流程1. 样品准备a. 检查样品的完整性和质量，确保其适合扭力测试。
b. 根据测试要求，清理样品表面的杂物，避免其对扭力测试结果的影响。
2. 设置测试机a. 按照测试机的用户手册，进行正确的设置和校准。
b. 根据测试要求，设定测试机的转速、角度等参数。
3. 安装样品a. 将样品正确安装到测试机上，确保样品与测试机之间的连接牢固和稳定。
b. 根据样品的特点，选择合适的夹具或支撑装置。
4. 进行扭力测试a. 保证测试环境的稳定性，避免外界因素对测试结果的干扰。
b. 按照测试要求，逐渐施加扭力到样品上，记录每个测试点的扭力值。
c. 重复测试，以获得准确可靠的数据。
5. 数据处理与分析a. 对测试结果进行记录和整理，确保数据的准确性。
b. 使用统计方法对数据进行分析，得出扭力测试的平均值、标准差等指标。
c. 根据测试结果，评估样品的扭力性能是否符合要求。
6. 结果报告和文件存档a. 撰写扭力测试报告，清晰地呈现测试过程和结果。
报告中应包含测试样品的标识、测试环境的描述、测试方法和参数的说明，以及测试结果的分析和结论。
b. 对于重要的扭力测试结果，建议进行文件存档，以便未来的参考和复查。
四、注意事项1. 操作人员应熟悉测试机的使用方法和安全操作规范，并严格遵守相关的操作指引。
2. 在进行扭力测试时，应注意样品的安全性和稳定性，避免发生意外事故。
扭力测试仪操作保养作业指导书[规范]
![扭力测试仪操作保养作业指导书[规范]](https://img.taocdn.com/s3/m/63c9e8e7bb68a98270fefa26.png)
文件名称HP-10扭力测试仪操作保养作业指导书版本生效日期文件编码流程架构L1 9.0生产与供应拟制人L2 9.4制造审核人L3 9.4.1管理制造资源批准人L4 9.4.1.2管理监视与测量资源流程Owner适用范围公司标准角色检测设备使用人员对应的流程/规范文件名称文件编码监视与测量装置控制流程测量仪器/量具管理规范1. 目的为准确操作、保养测量仪器/量具，确保仪器/量具精确度、精密度在受控状态；以及延长仪器/量具使用周期，特制定本作业指导书。
2. 概述适用于本公司所用的HP-10型扭力测试仪的操作及保养方法。
3. 术语名称定义计量管理员按校验频率进行内校或外校。
测试员按要求使用仪器,对仪器进行日点检、月保养。
4. 操作说明4.1使用前：首先检查扭力测试仪是否贴有校验标签，校验有效期是否在校准周期内（如超出校准有效期，必须通知品质部测量室安排校验）。
4.2检查扭力测试仪结构部件是否完整,功能按扭是否正常，电源是否充足。
4.3扭力测试仪各部份名称介绍如下图:4.4操作方法：4.4.1打开电池开关POWER键,液晶显示屏显示扭力量读值为零。
如果显示的扭力量读值不为零，按RESET复位归零键，将扭力读值为零；4.4.2根据测试的需要,按UNIT测量单位转换键,选择所需要的扭力单位；（N.m或Kgf.cm）4.4.3选择测量模式按MODE键，PEAK键峰值、TRAK跟随值、F.PEAK第一峰值保持；4.4.4开始测量电动螺丝批的扭力值是否符合要求；4.4.4.1电动扭力批和电动扭力批用的变压器各部份名称介绍如下图:4.4.4.2将电动螺丝批和变压器连接线连接好，变压器电源线插好；4.4.4.3先将缓冲器装在扭力测试仪的扭力测试头上,再将螺丝批的批嘴装在缓冲器上；4.4.4.4按电动螺丝批的开关按到REV，用手指的力反向旋转，把缓冲器的弹簧放松上一点点；4.4.4.5按RESET复位归零键，液晶屏上显示扭力值为零；4.4.4.6按电动螺丝批的开关到FOR，扭动电动螺丝批直到螺丝批自动停下为止；4.4.4.7当电动螺丝批停止旋转时，液晶屏上显示的扭力值就是螺丝批输出的扭力；4.4.4.8重复5.4.4.4-5.4.4.7的操作，可以验证电动螺丝批的输出扭力；（如下图：）4.4.4.9不能碰撞扭力测试头,以免造成损坏。
数字扭力测试仪器作业指导书
1.目的：1.1制定扭力检测判断标准。
1.2确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2.范围：2.1适用我司所生产的电子血压计产品装配的扭力测试。
2.2该仪器的用途2.2.1 测量电动螺丝刀，各种扭力螺丝刀及扳手的扭力设定。
2.2.2用于检测各种电动螺丝刀，扭力螺丝刀，扳手的扭力大小。
检测判断标准铁(STEEL)材质螺丝扭力规格3.职责与权限：3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。
3.2生产工程：负责仪器的校验计划安排和实施校验.4.功能说明：4.1单位切换开关：三种切换：Lbf.in（磅力.英寸）—kgf.cm（公斤力.厘米）—N.M（牛顿.米）4.2模式开关4.2.1峰值：锁定最大扭力值，用复位按钮清零。
4.2.2跟随值：跟随扭力值大小变化，通过消除负载清零。
4.3测试调节器：4.3.1黑色弹簧：测量范围为10-100公斤力.厘米。
4.3.2银色弹簧：测量范围为5-10公斤力.厘米。
5.操作方法：在开始测量之前，确定扭力计已充电足够，再打开开关，若充电不足，会在显示板左上角显示：“LOBAT”当出现“LOBAT”时，需再使用专用充电器充电3小时以上。
5.1固定仪器，必要时使用固定夹；5.2调整单位切换开关到需要的单位；5.3把模式开关调整到跟随值位置；5.4左右调节调零旋钮，使显示数值为0；5.5当需要测量最大值时，设定模式开关至峰值，此数值会保持5秒以上，假如你按一下复位按钮，该数值则自动删除。
5.6当使用扭力控制设备测量电动螺丝刀或气动螺丝刀时，使用合适的测力调节器安置在测力传感头里。
5.7在测量其它各种旋转工具或以上未提及的其它各类螺丝刀的扭力时，需使用合适于测力传感头的附加。
5.8测量操作完成以后，关掉电源，从插座上取下辅助物或待测物。
6.测量程序：6.1安装测力调节器于测量仪的测力传感头上，且用测力传感头上的4个固定螺丝将测力调节器固定，待测螺丝刀的抓口套在精度测量仪的轴头上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
力。(注意：在测试风批时有条件情况下，最好使用专用夹具将风批固定住，测试出的数据最准确。当用手握 风批来测试时，尽量保持其稳定度，以确保所测量出的数据准确性高。否则所测量数据会有相差，属正常， 因为仪器灵敏度高，手握风批时，稳定度不够，会使所测数据有偏差。
电(充电时间 3—5 小时)。
要固定扭力测试仪，可使用固定旋钮;如图 1 所示。
调节调零旋钮来做扭力测试仪测试前数值调零。(调零时，模式开关必须处于 TRACK 档上。)
根据测试需要，选择单位切换开关来调整力矩单位（后续按 Kgf·cm 作为测量单位）。
选择需要的测量模式，通过测量模式开关选定跟随值(TRACK)或峰值(PEAK)。
当需要测量最大峰值时，设定模式开关至峰值(PEAK)档，测量出来的数值会保留 15 秒以上。假如按一下复位
按钮，数据会自动清除归零。
根据不同的被测物，来选择匹配的带安全框的测试配件。当使用扭力测试仪测量电动螺丝刀或风批等工具时，
选用合适的测试配件安置在测试传感头上。(可为不同的被测物定制合适的治具)。
版本：0 Page 04 of 05
扭力测试仪的使用，案例：
测力连接测试头使用；例如：测量校准风批正向扭力的方法如下：
1) 首先将扭力测试仪固定住并打开扭力测试仪电源开关，如图 1 所示;安置匹配带安全框的测试配件；如图 2、3、 4 所示——选择测量单位——在(TRACK)档上进行调零——再选择(PEAK)测量模式进行测量。
主题
HP-50 扭力测试仪操作指导书 制订日期：2011-9-17
产品型号/名称
HP-50
作业指导书编号：SS-YQ-01
版本：0 Page 02 of 05
测试计面板说明 扭力测试仪测试计面板说明及操作：
二、功能设置：
主要功能
1、[ POWER ] 键：电源开关。
报警值设置：当扭力达到上限扭矩时，机器会发出
2、[ PESET ] 键：复位归零健。
用蜂鸣声提示。
3、显示屏
HP-50 扭力测试仪扭力围：0 至 50kgf.cm / 0~5N.
4、[ ZERO ADJ ]调零旋钮
m
5、[ UNIT ] 键：测量单位转换键，按此键设置测 充电时间为 8 小时；电充足时连接使用时间可达 30
量单位，可以活动按钮,：lbf.in---kgf.cm---N.m 。
.
.
XXXXXXXXXX 公司
扭力测试仪操作指 导 书
主题
HP-50 扭力测试仪操作指导书 制订日期：2011-9-17
产品型号/名称
HP-50
作业指导书编号：SS-YQ-01
版本：0 Page 01 of 05
相关配件
1、充电电源(电压：输入 AC 120V or 220~240V, 输 出 DC7.25 V 120mA)
测力连接测试头使用：
测力连接测试头使用： 利用其可以测量除风批以外的其它工具的扭力。比如：转轴、手表链、灯座、电批等扭力及校准扭力工具 等。 除用高精度转接器或螺纹杆外，亦可自制转接器将不同尺寸的扭力工具头连接到连接座作测量。 在使用扭力测试件时应注意下列几点： ①测试头和缓冲扭力测试件应密切吻合，并加于用螺丝锁紧固定之; ② 附属物(如夹具等)需足够耐力强度，才不至于测量时造成事故; ③ 在测试头垂直方向上的重量负载不超过 10 公斤; ④ 不可给测力测试头施加冲击力，否则会使其部传感器损坏。
小时。
6、[ MODE ] 键：测量模式键，按此键选择[ PEAK] 电压：输入 AC 120V or 220~240V, 输出 DC7.25 V
峰值 、[ TRACK ] 跟随值。
120mA
7、安全固定框
5、此扭力测试仪精确度为±0.5%以.
8、固定旋钮
页脚.
1
视 图
.
.
3
5
7
2
4
6
8
视
示意图 1
图
2
示意图 2
4 3
示意图 3
示意图 4
修订容
页脚.
修订人
修订日期
编制
审核
批准
.
.
XXXXXXXXXXXXXX 公司
扭力测试仪操作指 导 书
主题
HP-50 扭力测试仪操作指导书 制订日期：2011-9-17
产品型号/名称
HP-50
作业指导书编号：SS-YQ-01
版本：0 Page 05 of 05
2) 设定风批正反转开关在正向位置，把它安装在测试配件 3) 上，按复位按钮(RESET)进行数值复位清零，启动它使之旋转直至自动停止。(弹簧绷紧属正常，再次测时需
反向松开点弹簧。) 4) 当风批停止时，显示板 LCD 上显示的测量数值为该风批的输出力矩。 5) 再次反转风批，让测试弹簧退回原位高度，按复位按钮清除数值，测试风批扭力，重复以上测量几次，纪录
测量完成后，关闭电源，取下附件和待测物。
视 图
示意图 1
示意图 2
修订容
示意图 3
修订人
修订日期
编制
审核
批准
XXXXXXXXXXXXXX 公司
页脚.
.
.
扭力测试仪操作指 导 书
主题
HP-50 扭力测试仪操作指导书 制订日期：2011-9-17
产品型号/名称
HP-50
作业指导书编号：SS-YQ-01
修订容
修订人
修订日期
编制
审核
批准
XXXXXXXXXXXXXX 公司
扭力测试仪操作指 导 书
主题
HP-50 扭力测试仪操作指导书 制订日期：2011-9-17
产品型号/名称
HP-50
作业指导书编号：SS-YQ-01
版本：0 Page 03 of 05
操作说明
页脚.
.
.
在使用扭力测试仪前，先确定测试仪电量是否足够，再打开电源开关。若电量不足时，将自动关机，需充足
2、扭力测试仪主体
3、测力连接测试头
4、说明书、校正卡等.
单位换算(1N·m=10.2Kgf·cm)
N·M
N·cm
Kgf·cm
10
1000
102
1
ห้องสมุดไป่ตู้
100
10.2
9.81
981
100
0.981
98.1
10
1 3
视
2
图
4
修订容
页脚.
修订人
修订日期
编制
审核
批准
.
.
XXXXXXXXXXXXXX 公司
扭力测试仪操作指 导 书
页脚.
.
.
4 视
图
修订容
修订人
修订日期
编制
审核
批准
页脚.
