机械基础键连接和销连接整理
合集下载
机械基础课件键、销及其连接
机械基础课件键、销及其 连接
在机械设计中，键和销是常见的连接元件。它们具有不同的分类和应用领域。 本课程将介绍它们的基本概念、作用、选择和计算原则，以及安装和拆卸方 法。
机械键的分类和应用
平键
最常见的键类型，用于传递转矩和轴向负载。
圆钮键
用于传递较大的轴向负载，常用于汽车传动系统。
楔键
用于传递较大的轴向负载，常用于紧固连接。
键和销的安装和拆卸方法
1
安装方法
使用适当的工具和正确的安装顺序。
2
拆卸方法
注意安全，使用专用工具，避免损坏。
3
注意事项
检查连接点的磨损，定期保养。
键和销的故障分析和预防措施
键断裂
原因可能包括过载或材料缺陷。
销松动
原因可能包括安装不当或使用寿 命到期。
连接腐蚀
原因可能包括环境腐蚀或缺乏润 滑。
机械连接中其他重要细节的介绍
轴承
支撑和减少轴向和径 向负载。
传动装置
用于传递动力和转矩。
紧固件
固定和连接各种部件。
润滑
减少摩载和防止轴向移动。
机械销的分类和应用
销
用于传递轴向负载，常用于连接 套管和轴。
弹性销
带有弹性的销，用于连接紧固件 和配件。
沟槽销
具有沟槽的销，用于连接需要可 调节位置的零件。
锥销
具有锥度的销，用于连接需要较 高的刚性和精确位置的零件。
键和销的材料和制造工艺
1 常用材料
包括碳素钢、不锈钢和合 金钢等。
2 制造工艺
通常包括冷镦、热处理和 表面处理等。
3 工艺选择
根据连接要求和成本效益 进行选择。
键和销的选择和计算原则
在机械设计中，键和销是常见的连接元件。它们具有不同的分类和应用领域。 本课程将介绍它们的基本概念、作用、选择和计算原则，以及安装和拆卸方 法。
机械键的分类和应用
平键
最常见的键类型，用于传递转矩和轴向负载。
圆钮键
用于传递较大的轴向负载，常用于汽车传动系统。
楔键
用于传递较大的轴向负载，常用于紧固连接。
键和销的安装和拆卸方法
1
安装方法
使用适当的工具和正确的安装顺序。
2
拆卸方法
注意安全，使用专用工具，避免损坏。
3
注意事项
检查连接点的磨损，定期保养。
键和销的故障分析和预防措施
键断裂
原因可能包括过载或材料缺陷。
销松动
原因可能包括安装不当或使用寿 命到期。
连接腐蚀
原因可能包括环境腐蚀或缺乏润 滑。
机械连接中其他重要细节的介绍
轴承
支撑和减少轴向和径 向负载。
传动装置
用于传递动力和转矩。
紧固件
固定和连接各种部件。
润滑
减少摩载和防止轴向移动。
机械销的分类和应用
销
用于传递轴向负载，常用于连接 套管和轴。
弹性销
带有弹性的销，用于连接紧固件 和配件。
沟槽销
具有沟槽的销，用于连接需要可 调节位置的零件。
锥销
具有锥度的销，用于连接需要较 高的刚性和精确位置的零件。
键和销的材料和制造工艺
1 常用材料
包括碳素钢、不锈钢和合 金钢等。
2 制造工艺
通常包括冷镦、热处理和 表面处理等。
3 工艺选择
根据连接要求和成本效益 进行选择。
键和销的选择和计算原则
机械制图 第3版课件-键连接和销连接
二、键槽和键连接的画法
新形态 一体化教材
3.钩头楔键连接 钩头楔键的上下 的斜度，装配时打入轴和轮（毂）的键槽内，靠楔面作用传递转矩，能轴向固定零件 和传递单向的轴向力。
键连接和销连接
新形态 一体化教材
三、销连接概述
销连接也是一种可拆连接。销在机器中主要起定位和连接作用，连接时，只能传 递不大的转矩。常用的有圆柱销、圆锥销和开口销等
键连接是一种可拆联接。键用来连接轴和安装在轴上的转动零件，如齿轮、带轮、 联轴器等，起传递转矩的作用。通常在轴上和轮子上分别制出一个键槽，装配时先将 键嵌入轴的键槽内，然后将轮毂上的键槽对准轴上的键装入即可。常用的键有普通平 键、半圆键和钩头楔键等。
a）平键
b）半圆键 c）钩头楔键
键连接和销连接
一、键连接概述
新形态 一体化教材
键是标准件，其结构和尺寸以及相应的键槽尺寸都可以在相应的国家标准中查到。常用键的型式、
画法及标记见表： 名称
标准号
图例
标记示例
普通平键 GB/T 1096-2003
半圆键
GB/T 1098-2003
b=18mm，h=11mm，L=100mm 的圆 头普通 A 型平键： GB/T 1096 键 18×11×100
键连接和销连接
二、键槽和键连接的画法
新形态 一体化教材
2.半圆键连接 半圆键的两侧面为工作面，与轴和轮（毂）上的键槽两侧面接触，而半圆键的顶 面与轮（毂）键槽顶面之间不接触，应留有间隙。由于半圆键在键槽中能绕槽底圆弧 摆动，可以自动适应轮（毂）中键槽的斜度，因此适用于具有锥度的轴。
键连接和销连接
由于半圆键在键槽中能绕槽底圆弧摆动可以自动适应轮毂中键槽的斜度因此适用于具有锥二键槽和键连接的画法键连接和销连接新形态一体化教材钩头楔键连接钩头楔键的上下两面是工作面而键的两侧为非工作面楔键的上表面有1
新形态 一体化教材
3.钩头楔键连接 钩头楔键的上下 的斜度，装配时打入轴和轮（毂）的键槽内，靠楔面作用传递转矩，能轴向固定零件 和传递单向的轴向力。
键连接和销连接
新形态 一体化教材
三、销连接概述
销连接也是一种可拆连接。销在机器中主要起定位和连接作用，连接时，只能传 递不大的转矩。常用的有圆柱销、圆锥销和开口销等
键连接是一种可拆联接。键用来连接轴和安装在轴上的转动零件，如齿轮、带轮、 联轴器等，起传递转矩的作用。通常在轴上和轮子上分别制出一个键槽，装配时先将 键嵌入轴的键槽内，然后将轮毂上的键槽对准轴上的键装入即可。常用的键有普通平 键、半圆键和钩头楔键等。
a）平键
b）半圆键 c）钩头楔键
键连接和销连接
一、键连接概述
新形态 一体化教材
键是标准件，其结构和尺寸以及相应的键槽尺寸都可以在相应的国家标准中查到。常用键的型式、
画法及标记见表： 名称
标准号
图例
标记示例
普通平键 GB/T 1096-2003
半圆键
GB/T 1098-2003
b=18mm，h=11mm，L=100mm 的圆 头普通 A 型平键： GB/T 1096 键 18×11×100
键连接和销连接
二、键槽和键连接的画法
新形态 一体化教材
2.半圆键连接 半圆键的两侧面为工作面，与轴和轮（毂）上的键槽两侧面接触，而半圆键的顶 面与轮（毂）键槽顶面之间不接触，应留有间隙。由于半圆键在键槽中能绕槽底圆弧 摆动，可以自动适应轮（毂）中键槽的斜度，因此适用于具有锥度的轴。
键连接和销连接
由于半圆键在键槽中能绕槽底圆弧摆动可以自动适应轮毂中键槽的斜度因此适用于具有锥二键槽和键连接的画法键连接和销连接新形态一体化教材钩头楔键连接钩头楔键的上下两面是工作面而键的两侧为非工作面楔键的上表面有1
13键连接销连接(课件)《机械基础》
机
构造与加工:
成对使用: 承载能力不够时用, 沿同一母线布置
械
基
础
3）楔键连接
楔键联接 结构: 工作原理: 方头楔键、钩头楔键、圆头楔键
机 械 基 础
失效形式: 工作面压溃 特点: 简单, 且可实现轮毂在轴上单向轴向固定
楔紧产生偏心, 对中性差, 不适于高速及对中要求高的场合
4）切向键连接
结构：两个普通楔键配对使用 动画
工作原理：两个上下平行面（窄面）为工作面，靠工作面上的挤压力和轴与
轮毂间的摩擦力传递转矩。
机 械 基 础
4）切向键连接
特点: 可传递大转矩，常用于轴径大于100mm，对中性要求不严的重型机械
机 械 基 础
平键连接的强度校核
1）键的材料和失效形式
材料多采用碳素钢
机
Ｃ（单圆头）型：立铣刀加工，用于轴端
械
基
础
动画
动画
平键分类
（2）导向平键（动连接） 键固定于轴上, 滑移距离小
（3）滑键（动连接）
机 械
键固定于轮毂上，移动距离较大
基
础
动画
2）半圆键连接
结构:
失效形式: 键剪断, 工作面压溃
工作原理:
特点: 便于安装, 对中好, 用于锥形轴端, 但对轴削弱大
连接
键连接和销连接
键连接和销连接
一、键连接
1.键连接的类型
键是标准件
ห้องสมุดไป่ตู้
机 械
分类：
基
础
普通平键 —（静联接） 平键 导向平键 —（动联接）
松联接
滑键 —（动联接）
键
半圆键 —（静联接）
联 接 紧联接 —楔键—（静联接，单向轴向固定）
键连接和销连接可编辑全文
普通圆锥销（GB/T 117-2000），多用于经常拆卸的场合 。 公称直径10mm，长60mm的A型圆锥销标记
标记： 销 GB/T 117 A10×60
开口销（GB/T 91-2000），用在轴上,可以对开槽螺 母等零件进行定位
标记： 销 GB/T 91 5×50
2. 销联接的画法
圆柱销
零件1 圆锥销
§7-3 键连接和销连接
一、 键连接
1.键的功用 用键将轴与轴上的传动件(如齿轮、皮带轮等
)联接在一起, 以传递扭矩。
轴
键
皮带轮
2.键的种类
普通平键
半圆键
钩头楔键
花键
3、键的标记
普通平键有三种类型：圆头（A型）、平头（B型）、单圆头（C型）。
型
型
型
或
例： 标记:GB/T1096 键 16×11×100
4、键连接的画法
A
键
A—A
轮
A
ቤተ መጻሕፍቲ ባይዱ
轴
5、轴槽的画法
键连接时要先在轴和轮毂上加工出键槽。
L
A—A
A
b
d
A
❖ t 为轴上键槽深度； ❖ b、t、L可按轴径d 从标准中查出。
D+t1
6、轮毂上键槽的画法
B向 b
B
❖ t1 轮毂上键槽深度； ❖ b 键槽宽度； ❖ t1、b可按孔径D从标准中查出。
二、销 联 接 1. 销的功用、种类及标记
表示 圆头普通平键(A)型，宽度=16mm，高度=11mm,长度 ： =100mm
例： 标记: GB/T1096 键 B18×11×100
表示
：
平头普通平键（B型），宽度=18mm，高度=11mm,长度 =100mm
标记： 销 GB/T 117 A10×60
开口销（GB/T 91-2000），用在轴上,可以对开槽螺 母等零件进行定位
标记： 销 GB/T 91 5×50
2. 销联接的画法
圆柱销
零件1 圆锥销
§7-3 键连接和销连接
一、 键连接
1.键的功用 用键将轴与轴上的传动件(如齿轮、皮带轮等
)联接在一起, 以传递扭矩。
轴
键
皮带轮
2.键的种类
普通平键
半圆键
钩头楔键
花键
3、键的标记
普通平键有三种类型：圆头（A型）、平头（B型）、单圆头（C型）。
型
型
型
或
例： 标记:GB/T1096 键 16×11×100
4、键连接的画法
A
键
A—A
轮
A
ቤተ መጻሕፍቲ ባይዱ
轴
5、轴槽的画法
键连接时要先在轴和轮毂上加工出键槽。
L
A—A
A
b
d
A
❖ t 为轴上键槽深度； ❖ b、t、L可按轴径d 从标准中查出。
D+t1
6、轮毂上键槽的画法
B向 b
B
❖ t1 轮毂上键槽深度； ❖ b 键槽宽度； ❖ t1、b可按孔径D从标准中查出。
二、销 联 接 1. 销的功用、种类及标记
表示 圆头普通平键(A)型，宽度=16mm，高度=11mm,长度 ： =100mm
例： 标记: GB/T1096 键 B18×11×100
表示
：
平头普通平键（B型），宽度=18mm，高度=11mm,长度 =100mm

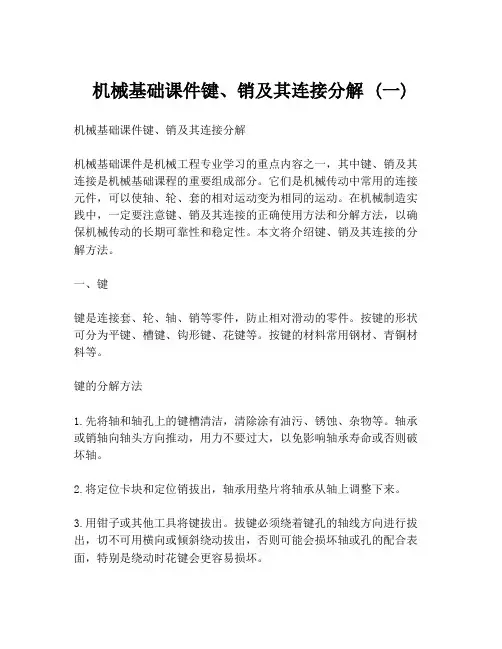

机械基础课件键、销及其连接分解 (一)
机械基础课件键、销及其连接分解 (一)机械基础课件键、销及其连接分解机械基础课件是机械工程专业学习的重点内容之一，其中键、销及其连接是机械基础课程的重要组成部分。
它们是机械传动中常用的连接元件，可以使轴、轮、套的相对运动变为相同的运动。
在机械制造实践中，一定要注意键、销及其连接的正确使用方法和分解方法，以确保机械传动的长期可靠性和稳定性。
本文将介绍键、销及其连接的分解方法。
一、键键是连接套、轮、轴、销等零件，防止相对滑动的零件。
按键的形状可分为平键、槽键、钩形键、花键等。
按键的材料常用钢材、青铜材料等。
键的分解方法1.先将轴和轴孔上的键槽清洁，清除涂有油污、锈蚀、杂物等。
轴承或销轴向轴头方向推动，用力不要过大，以免影响轴承寿命或否则破坏轴。
2.将定位卡块和定位销拔出，轴承用垫片将轴承从轴上调整下来。
3.用钳子或其他工具将键拔出。
拔键必须绕着键孔的轴线方向进行拔出，切不可用横向或倾斜绕动拔出，否则可能会损坏轴或孔的配合表面，特别是绕动时花键会更容易损坏。
4.用刮刀等工具轻轻刮掉键槽两侧的杂物，或用抛光机将槽面打磨。
二、销销是连接零件的构件，有很多种不同的型式，如平销、轴销、弹簧销、转动销、圆锥销等。
根据不同的用途，它们有不同的性能，如强度、精度、耐磨性、抗疲劳性等。
按销材料分为钢销、铜销、铝销和塑料销等。
销的分解方法1.用连接销配合的轴和套上的部位都要清洗干净，以便于工具的插入。
2.将拆卸工具插入连接销的两端，用力移动销，直到连接部分或者轴/套上的连接孔露出原先被销占用的空间。
3.用扁平的放在占满连接孔的端头上，轻敲放置在销头的相反侧。
这样可以使销松动，并保留完好的状态以再次使用。
三、连接连接是由键和销组成的互锁形接头。
常见的连接方式有斜键连接、滚销连接、弹簧销连接、渐进式花键连接等。
连接的分解方法1.先按照键的分解方法把键拆卸下来。
2.然后取出连接销。
3.清理键、轴孔和轴连接面和连接孔的配合表面。
机械基础课件键、销及其连接
内螺纹圆柱销
内螺纹圆锥销
机械基础
练习
1.定位销的正确应用主要是考虑(____)。 A.传递横向力 B.传递转矩 C.数目不少于2个 D.自锁性 2.被定位件之一较厚时，采用(____)定位。 A.圆柱销 B.圆锥销 C.带内螺纹的圆锥销 3.平键标记"键12×36 GB1096-79"中，12×36表示(____)。 A.键高×键长 B.键宽×轴径 C.键宽×键长 D.键宽×键高 4.圆锥销和圆柱销作定位销用时，都是靠过盈配合固定在孔中。 (____)
机械基础
总结
1、平键的标记 2、平键的有效工作长度 3、半圆键的特点及应用场合 4、花键的类型特点、定心方式、应用场合 作业布置 1、练习册相关内容 2、预习销的连接
机械基础
销及其连接
知道销连接的类型和应用
机械基础
复习巩固
1、半圆键联接的工作面 对轴削弱 用 于 ，尤其 联接 2、矩形花键联接对中性 ，导向性 ； 有 、 、 三种定心方式，常用 定心 渐开线齿花键联接②键齿为α= °的渐开线 齿廓，齿根 ，强度 ，承载 3、三角形齿花键联接内花键为 齿形，外花键 为α= °的渐开线齿形 键齿细小，承载能力 用于 的场合
(1)平键联接均采用基轴制配合，配合松紧 程度通过改变键槽的宽度公差带位置实 现。(2)联接形式有 a.较松键联接：用于导向平键联接。 b.一般键联接：用于常用机械装置。 c.较紧键联接：用于重载、冲击载荷或双 向传扭的场合。 ：
机械基础
4.配合公差的选用
(1)键的工作面尺寸公差 键宽h9，键的非工作面 尺寸公差，键高h11;键长h14。 (2)轴槽深t，轮毂槽深t１，按标准选用，为便于 制造、测量分别用(d-t)、(d+t1)标注。 (3)键工作表面粗糙度值应小于Ra1.6，与其配合 的轴槽和轮毂粗糙度规定为Ra1.6～6.3，非配 合面（键的顶面、底面和键槽的底面）规定为 Ra6.3μ m 。 (4)轴槽和轮毂槽对轴线必须有对称度要求。
《机械设计基础》第八章 键联接和销联接
花键联接的许用挤压应力、许用压强（MPa）见下表
机械设计基础
许用挤压应力、许用压强 联接工作方式
使用和制造情况 不良
齿面未经热处理 30～50 60～100 80～120 15～20 20～30 25～40 ——
齿面经热处理 40～70 100～140 120～200 20～35 30～60 40～70 3～10 5～15 10～20
键用螺钉固定在轴槽中，键与毂槽为间隙配合，故轮毂件可 在键上作轴向滑动，此时键起导向作用。为了拆卸方便，键上制 有起键螺孔，拧入螺钉即可将键顶出。
导向平键用于轴上零件移动量不大的场合，如变速箱中的滑 移齿轮与轴的联接。
机械设计基础
(3)滑键联接 当零件滑移的距离较大时，因所需导向平键的长度过大，制 造困难，故宜采用滑键。
《机械设计基础》
机械设计基础
第八章 键联接和销联接
8.1 概 述 • 联接的组成 机械联接一般由被联接件和联接件组成，有些时候被联接件 之间进行直接联接，并无独立的联接件。 联接的类型 动联接 各种运动副 静联接 • 联接的目的 动联接： 实现机械运动 便于机械的制造、装配、运输、安装和维护，降低 静联接： 成本。 机械设计方头
单圆头
A型键轴向定位好，应用广泛，但轴上键槽端部的应力集 中较大。C型键只能用于轴端。A、C型键的轴上键槽用立铣 刀切制。B型键的轴上键槽用盘铣刀铣出。B型键避免了圆 头平键的缺点，单键在键槽中的固定不好，常用紧定螺钉进 行固定。 机械设计基础
（2）导向平键联接 导向平键与普通平键结构 相似，但比较长，其长度等于 轮毂宽度与轮毂轴向移动距离 之和。
滑键比较短，固定在轮毂上，而轴上的键槽比较长，键与轴 槽为间隙配合，轴上零件可带键在轴槽中滑动。 滑键主要用于轴上零件移动量较大的场合，如车床光杠与溜 板箱之间的联接。 机械设计基础
《机械设计基础》第八章 键联接和销联接
花键联接的计算与平键联接的计算相似，首先选择键的类型，查出标准尺 寸，再做强度校核。花键的受力情况也和平键类似，其可能的失效形式为：齿 面被压溃（静联接）或过度磨损（动联接），因此只对联接进行挤压强度或耐 磨性计算。
花键的强度条件为： 静联接
2T ≤ P p＝ kzldmh
动联接
2T ≤ P P＝ kzldmh
8.4 花 键 联 接
8.4.1 花键联接特点 花键联接是由带键齿的花键轴（外花键）和带键齿槽的轮毂 （内花键）组成，工作面是齿侧面，可用于静连接或动连接。此 联接在结构上可以近似看成多个均布的平键连接。
花键联接的联接处载荷均匀，承载能力高，定心性和导向性 好，对轴的削弱小，但齿根仍有应力集中，加工花键需专门的设 备和刀具，成本高。 机械设计基础
[σ p]/MPa、 [p]/MPa
静联接 动联接
如果校核后键联接的强度不够，在不超过轮毂宽度的条件下，可适当增加键的 长度，单键的长度一般不应超过2.25d，否则载荷沿键长方向的分布将很不均匀；或 者相隔180°安装2个平键，因考虑制造误差引起的载荷分布不均，只能按1.5个键作 强度校核。
机械设计基础
齿廓为渐开线，应力集中小，齿根强 度高。可用制造齿轮的方法来加工，同 用于载荷较大、 一把滚刀或插刀可加工模数相同、齿数 不同的内、外花键，精度高、互换性好。 定心精度要求 高以及尺寸较 为齿形定心，受载时齿上有径向分 大的联接。 力，能起自动定心作用，使各齿受载均 匀，寿命长。
机械设计基础
8.4.3 花键联接的选择和强度校核
机械设计基础
圆头
方头
单圆头
A型键轴向定位好，应用广泛，但轴上键槽端部的应力集 中较大。C型键只能用于轴端。A、C型键的轴上键槽用立铣 刀切制。B型键的轴上键槽用盘铣刀铣出。B型键避免了圆 头平键的缺点，单键在键槽中的固定不好，常用紧定螺钉进 行固定。 机械设计基础
花键的强度条件为： 静联接
2T ≤ P p＝ kzldmh
动联接
2T ≤ P P＝ kzldmh
8.4 花 键 联 接
8.4.1 花键联接特点 花键联接是由带键齿的花键轴（外花键）和带键齿槽的轮毂 （内花键）组成，工作面是齿侧面，可用于静连接或动连接。此 联接在结构上可以近似看成多个均布的平键连接。
花键联接的联接处载荷均匀，承载能力高，定心性和导向性 好，对轴的削弱小，但齿根仍有应力集中，加工花键需专门的设 备和刀具，成本高。 机械设计基础
[σ p]/MPa、 [p]/MPa
静联接 动联接
如果校核后键联接的强度不够，在不超过轮毂宽度的条件下，可适当增加键的 长度，单键的长度一般不应超过2.25d，否则载荷沿键长方向的分布将很不均匀；或 者相隔180°安装2个平键，因考虑制造误差引起的载荷分布不均，只能按1.5个键作 强度校核。
机械设计基础
齿廓为渐开线，应力集中小，齿根强 度高。可用制造齿轮的方法来加工，同 用于载荷较大、 一把滚刀或插刀可加工模数相同、齿数 不同的内、外花键，精度高、互换性好。 定心精度要求 高以及尺寸较 为齿形定心，受载时齿上有径向分 大的联接。 力，能起自动定心作用，使各齿受载均 匀，寿命长。
机械设计基础
8.4.3 花键联接的选择和强度校核
机械设计基础
圆头
方头
单圆头
A型键轴向定位好，应用广泛，但轴上键槽端部的应力集 中较大。C型键只能用于轴端。A、C型键的轴上键槽用立铣 刀切制。B型键的轴上键槽用盘铣刀铣出。B型键避免了圆 头平键的缺点，单键在键槽中的固定不好，常用紧定螺钉进 行固定。 机械设计基础
机械基础教案-键、销及其连接精选全文完整版
可编辑修改精选全文完整版教学设计教学过程教学环节教师讲授、指导（主导）内容学生学习、操作（主体）活动时间分配组织教学导课新授起立、问好、报告出勤机器是由各种各样的零件装配而成，零件与零件之间是有各种不同的形式连接的。
有键连接、销连接、螺纹连接、焊接、胶接等。
本章主要介绍键连接和销连接的特点、用途及选用第十一章键、销及其连接11、1键连接一平键连接平键分为普通平键和导向平键二种。
（1）普通平键（straight key）普通平键的上、下平面和两个侧面相互平行。
普通圆头平键：键在键槽中的固定较好，但键槽端部的应力集中较大。
普通平头平键：键在键槽端部的应力集中较小，但键在键槽中的轴向固定不好。
单圆头平键：常用在轴端的联接中。
平键联接由于结构简单、装拆方便和对中性好，因此获得广泛应用。
（2）导向平键（feather key）和滑键导向平键是加长的普通平键，采用导向平键时转动零件的轮毂可在轴上沿轴向滑动，适用于轴上零件的轴向移动量不大的场合，如变速箱中的滑移齿轮。
当轴上零件的轴向移动量很大时，可采用滑键。
滑键联接是将滑键固定在轮毂上，并与轮毂一起在轴上的键槽中滑动。
二．半圆键联接半圆键的上表面为平面，下表面为半圆形弧面，两侧面互相平行。
半圆键联接也是靠两侧工作面传递转矩的。
它的优点是：能自动适应轮毂槽底的倾斜，使键受力均匀不偏。
但它对轴的削弱大，宜用于轴端传递转矩不大的场合调整学生情绪进入上课状态导入新课讲解后知道平键的类型、结构及用途233510。
电子课件-《机械基础(第六版)》-A02-3658 11第十一章 键、销及其连接
A型省略字母，B型和C型必须标出代表型号的字母
§11—1 键连接
（3）平键连接的配合种类和应用
§11—1 键连接
2．导向型平键和滑键连接
（1）导向型平键连接
键与轮毂槽 采用间隙配合
§11—1 键连接
（2）滑键连接
侧面为工作面，对中性好，拆装 方便，键长不受滑动距离的限制
钩头滑键连接 圆柱头滑键连接
§11—1 键连接 二、其他键连接
1．半圆键连接
（1）工作面是键的两侧面 （2）可用于锥形轴与轮毂的连接 （3）对轴的强度削弱较大
§11—1 键连接
2．花键连接
（1）多齿传递载荷，承载能力高 （2）花键的齿浅，对轴的强度削弱较小 （3）对中性及导向性好 （4）加工需用专用设备，成本高
§11—1 键连接
平键连接 半圆键连接 花键连接
楔键连接 切向键连接
§11—1 键连接 一、平键连接
1．普通型平键连接
普通型平键的两侧面是工作表面，连接时与键 槽接触，键的顶端与孔上的键槽顶面之间有间隙
§11—1 键连接
（1）普通型平键与键槽的形状及尺寸
§11—1 键连接
（2）普通型平键的标记 GB/T1096 键 16×10×100： 圆头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 B16×10×100： 平头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 C16×10×100： 单圆头普通型平键、b=16 mm、h=10 mm、L=100 mm
主要用于定位， 也可用于连接
§11—2 销连接
3．圆锥销
4．内螺纹圆锥销
多用于经常拆卸场合， 定位精度比圆柱销高
§11—1 键连接
（3）平键连接的配合种类和应用
§11—1 键连接
2．导向型平键和滑键连接
（1）导向型平键连接
键与轮毂槽 采用间隙配合
§11—1 键连接
（2）滑键连接
侧面为工作面，对中性好，拆装 方便，键长不受滑动距离的限制
钩头滑键连接 圆柱头滑键连接
§11—1 键连接 二、其他键连接
1．半圆键连接
（1）工作面是键的两侧面 （2）可用于锥形轴与轮毂的连接 （3）对轴的强度削弱较大
§11—1 键连接
2．花键连接
（1）多齿传递载荷，承载能力高 （2）花键的齿浅，对轴的强度削弱较小 （3）对中性及导向性好 （4）加工需用专用设备，成本高
§11—1 键连接
平键连接 半圆键连接 花键连接
楔键连接 切向键连接
§11—1 键连接 一、平键连接
1．普通型平键连接
普通型平键的两侧面是工作表面，连接时与键 槽接触，键的顶端与孔上的键槽顶面之间有间隙
§11—1 键连接
（1）普通型平键与键槽的形状及尺寸
§11—1 键连接
（2）普通型平键的标记 GB/T1096 键 16×10×100： 圆头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 B16×10×100： 平头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 C16×10×100： 单圆头普通型平键、b=16 mm、h=10 mm、L=100 mm
主要用于定位， 也可用于连接
§11—2 销连接
3．圆锥销
4．内螺纹圆锥销
多用于经常拆卸场合， 定位精度比圆柱销高
14-键连接和销连接
的
特
殊
表
示
法
任 务 键连接和销连接
项
3．普通键连接的画法
目
常
普通平键的两侧
用
面为工作面，底面和
零 件 的
顶面为非工作面。在 绘制装配图时，键的
特
两侧面和键的底面分
殊 表 示
别与轴上的键槽接触， 故画成一条线，平键
法
的顶面与键槽的底面
之间是有间隙的，必 须画成两条线所示。
在键连接装配图中，当剖切平面通过轴 的轴线和键的对称面时，轴和键按不剖绘制；
目
键的种类很多，常见的有普通平键、半圆键和钩头楔键等，如图所
常
示。其中，普通平键应用最广，它分为A型、B型和C型三种。
用
零
件
的
特
殊
表
示
法
任 务 键连接和销连接
项
目
键的标记由国家标准代号、标准件的名称、型号和规格尺寸四部分组
成。常用键的标记示例如表所示。
常
用 零
键的形式及其标记示例
件
的
特
殊
表
示
法
任 务 键连接和销连接
项
目
键的形式及其标记示例(续)
常 用 零 件 的 特 殊 表 示 法
任 务 键连接和销连接
项
2．键槽的画法及尺寸标注
目
键是标准件，一般不必画出其零件图，但需画出零件上与键相配合的
常
键槽。普通平键键槽的画法和尺寸标注如图所示。键槽的宽度b可根据轴的
用 零 件
直径d查附表13，从该附表中还可知轴上键槽的深度t1和轮毂上键槽的深度 t2。键的长度L应小于轮毂长度5～10 mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.16~0.25 0.25~0.4
0.6~0.8
56~220 7.5 4.9 63~250 9.0 5.4
0.4~0.169
13.6 轴毂联接
平键的尺寸
2021/2/28
20
2．半圆键—静联接
具有自调整性，装配工艺性好但键槽对轴的强度削 弱较大，用于轴端、轻载场合
工作面为两侧面 ，顶面与轮毂间要有间隙
工作面
潘存云教授研制
2021/2/28
潘存云教授研制
23
3. 楔键连接和切向键连接 结构特点：键的上表面有1:100的斜度，
轮毂槽的底面也有1:100的斜度。
缺点：定心精度不高。
应用：只能应用于定心精度不高，载荷 平稳和低速的连接。
潘存云教授研制
安装时用 力打入
工作面
潘存云教授研制
2021/2/28
24
普通楔键：上、下面为工作表面，有1：100 斜度 （侧面有间隙），工作时打紧，靠上下面摩擦传 递扭矩，并可传递小部分单向轴向力
特 点 ：适用于低速轻载、精度要求不高。对中性 较差，力有偏心。不宜高速和精度要求高的 联接，变载下易松动。钩头只用于轴端联接， 如在中间用键槽应比键长2倍才能装入。且 要罩安全罩
11
2021/2/28
12
3）导向平键（导向平键和滑键都用于轮毂需作轴向移动的动连接。） 结构特点：长度较长，需用螺钉固定。
为便于装拆，制有起键螺孔。
零件可以在轴上移动，构成动连接。
滑移距离较大时，平键过长，制造 困难，故可采用滑键。
固定螺钉
潘存云教授研制
潘存云教授研制
起键螺孔
潘存云教授研制
2021/2/28
圆头(A型) 方头(B型) 单圆头(C型)：用于轴端
薄型平键的分析与普通平键一样
2021/2/28
9
3）导向平键与滑键——用于动联接，即轴与轮毂 之间有相对轴向移动的联接
导向键——键不动，轮毂轴向移动 滑键——键随轮毂移动
特点：装拆方便，对零件对中性无影响，容易制造，作 用可靠，多用于高精度联接。 但只能圆周固定，不能承受轴向力
2021/2/28
21
2、半圆键
轴槽用与半圆键形状相同的铣刀加工，键能在槽 中绕几何中心摆动，键的侧面为工作面，工作时靠其 侧面的挤压来传递扭矩。
d
2021/2/28
22
2. 半圆键连接 优点：定心好，装配方便。
因半圆键能在轴槽中摆动以适应轮毂槽底面。
缺点：对轴的削弱较大，只适 用于轻载连接。
特别适用于锥形轴端的连接。
2021/2/28
10
(3)导向平键—动联接：零件滑移距离较小时 用螺钉固定在键槽中，键上有起键螺孔，轮毂沿键滑行
工作面为两侧面，顶面与轮毂间要有间隙
(4)滑键—动联接：零件滑移距离较大时 滑键固定在轮毂上，轮毂带动滑键在键槽中滑行 工作面为两侧面，顶面与轮毂间有间隙（图上未画出）
2021/2/28
2021/2/28
1
2021/2/28
2
键连接
一．类型：（有四种）
1．平键（静联接、动联接）：只起周向定位作用
不起轴向定位作用，不能承担轴向力。
(1)普通平键—静联接（轮毂在轴上不移动）
圆头(A型) 方头(B型)
单圆头(C型)
(2)薄型平键—静联接 （薄壁结构、空心轴、尺寸受限制处：承载能力较低）
(3)导向平键—动联接（轮毂在轴上移动）
20(241/)2滑/28 键—动联接
3
平键连接的结构及基本类型
工作面：两侧面 （通过轴上键槽和轮毂键槽与键的侧
面接触传递扭矩）
特点： 易于制造，装拆方便，轴与轴上零件的对中
性好等；但它不能实现轴上零件的轴向固定。
普通 平键 类型
圆头（A型） 方头（B型） 单圆头（C型）
> 65~75 20 12
2021/2/28
> 75~85 22 14
键的尺寸
续表6-1 键槽
C或r
L
t
t1 半径r
0.16~0.25
6~20
6~36 8~45
1.2 1 1.8 1.4 0.08~0.16
潘存云教授研制
2.5 1.8
10~56 3.0 2.3
0.25~0.4 0.4~0.6
14~70 3.5 2.8 18~90 4.0 3.3 22~110 5.0 3.3 28~140 5.0 3.3 36~160 5.5 3.8 45~180 6.5 4.3 50~200 7.0 4.4
GB1096— 79
轴的直径
d
bh
自 6~8 2 2 > 8~10 3 3 > 10~12 4 4
> 12~17 5 5
> 17~22 6 6 > 22~30 8 7 > 30~38 10 8 > 38~44 12 8 > 44~50 14 9 > 50~58 16 10 > 58~65 18 11
轴上的槽用盘铣刀或指状铣刀加工；
轮毂槽用拉刀或插刀加工。
2021/2/28
7
一、键连接
（3）平键连接的配合种类和应用 平键连结采用基轴制配合，按键宽配合的松紧程度不同，分成 较松键连结、一般键连结和较紧键连结三种。三种连结的键宽、轴 槽宽和轮毂槽宽的公差及其应用见有关标准。
8
(2)薄型平键—静联接（高度为普通平键的60～70%） （薄壁结构、空心轴、尺寸受限制处：承载能力较低）ห้องสมุดไป่ตู้
工作面
2021/2/28
5
(1)普通平键—静联接
圆头(A型) 方头(B型) 单圆头(C型)：用于轴端
工作面为两侧面 顶面与轮毂间要有间隙
工作面
2021/2/28
6
一、键联接的类型与构造 主要类型：平键、半圆键、楔键、切向键
1、平键 1）普通平键
用于静联接，即轴与轮毂间无相对轴向移动 构造：两侧面为工作面，靠键与槽的挤压和 键的剪切传递扭矩；
b
b
b
h t
d-t t1
d+t1
d
潘存云教授研制
C× 45˚或r
A型
B型
C型
h R=b/2
b L
L
L
标记实例： 圆头普通平键(A型): 键16×100 GB1096— 79
2021/2/28
方头普通平键(B型): 键B16×100 GB1096— 79
单圆头普通平键(C型) : 键C16×100
18
13
4）滑键
双钩头滑键
结构特点：两端有钩头，键固定在轮毂上，键短，槽长。
潘存云教授研制 潘存云教授研制
2021/2/28
14
单圆钩头滑键 结构特点：单圆钩头，嵌入轮毂中。
潘存云教授研制
潘存云教授研制
潘存云教授研制
2021/2/28
15
2021/2/28
16
2021/2/28
17
表6-1 普通平键和键槽尺寸（GB1095— 79、GB1096— 79）
