AI2000 智能配电监控终端要点
Acrel-2000电力监控系统
Acrel-2000电力监控系统1概述目前，供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用，全国各地重点工程项目、标志性建筑、大型公共设施等大面积多变电所用户的急剧增加，对供配电系统的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。
安科瑞的Acrel-2000型电力监控系统借助了计算机、通信设备、计量保护装置等，为系统的实时数据采集、开关状态检测及远程控制提供了基础平台。
该系统可以为企业提供“监控一体化”的整体解决方案，主要包括实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrPower、“软”控制策略软件AcrStrategy、通信网关服务器ANet、OPC产品、Web门户工具等，可以广泛地应用于企业信息化、DCS系统、PLC系统、SCADA系统。
2 参照标准GB2887-2000 《计算站场地技术要求》GB/T13729-2002 《远动终端通用技术条件》DL478-2001 《静态继电保护及安全自动装置通用技术条件》DL/T400-2010 《继电器和安全自动装置技术规程》DL/T 814-2002 《配电自动化系统功能规范》DL/T634-2002 《远动设备和系统传输规约基本远动任务配套标准》DL/T721-2000 《配电网自动化系统远方终端》DL/T770-2001 《微机变压器保护装置通用技术条件》GB/T50063-2008 《电力装置的电测量仪表装置设计规范》GB-14285-2006 《继电保护和安全自动装置技术规程》GBJ232-2002 《建筑电气工程施工质量验收规范》GB/T15145-2001 《微机线路保护装置通用技术条件》GB50171-2006 《电气装置安装工作盘、柜及二次回路结线施工及验收规范》GB/50198-2011 《监控系统工程技术规范》GB/T17626.5 《浪涌（冲击）抗扰度试验》DL/T5003-2005 《电力系统调度自动化设计技术规程》IEC-61131-3 《图形可编程标准》3 结构图4 系统设计参数遥测综合误差≤1.5%遥测合格率≥98%遥信动作正确率（年）≥99%遥控正确率≥99.99%开关量变位由终端传递到子站<5s（光纤方式）开关量变位传递到主站<10s（光纤方式）遥控完成时间<20s（FTU级，光纤方式）画面调用时间<3s事故画面推出时间<5s故障区段隔离<1min 故障区段恢复送电<2min 系统可用率≥99.9%系统可用率≥99.9%5功能○1系统运行监视和控制在监控界面中，显示整个电力监控系统的网络图，动态刷新显示各主接线图上的实时运行参数和设备运行状态，并支持远程控制功能。
ACREL-2000型配电监控系统在温州喜来登大酒店的应用

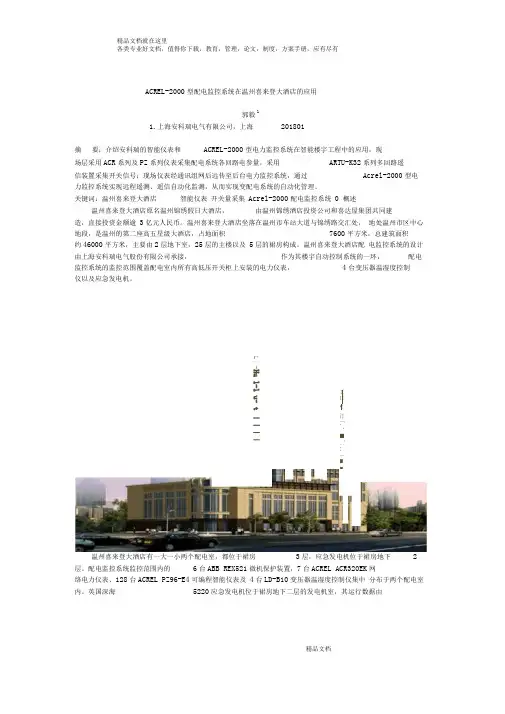

ACREL-2000型配电监控系统在温州喜来登大酒店的应用郭毅11.上海安科瑞电气有限公司，上海201801摘要：介绍安科瑞的智能仪表和ACREL-2000型电力监控系统在智能楼宇工程中的应用，现场层采用ACR 系列及PZ 系列仪表采集配电系统各回路电参量，采用ARTU-K32系列多回路遥信装置采集开关信号；现场仪表经通讯组网后远传至后台电力监控系统，通过 Acrel-2000型电力监控系统实现远程遥测、遥信自动化监测，从而实现变配电系统的自动化管理。
关键词：温州喜来登大酒店智能仪表 开关量采集 Acrel-2000配电监控系统 0 概述温州喜来登大酒店原名温州锦绣假日大酒店， 由温州锦绣酒店投资公司和喜达屋集团共同建造，直接投资金额逾 3亿元人民币。
温州喜来登大酒店坐落在温州市车站大道与锦绣路交汇处， 地处温州市区中心地段，是温州的第二座高五星级大酒店，占地面积 7600平方米，总建筑面积约46000平方米，主要由2层地下室，25层的主楼以及 5层的裙房构成。
温州喜来登大酒店配 电监控系统的设计由上海安科瑞电气股份有限公司承接， 作为其楼宇自动控制系统的一环，配电监控系统的监控范围覆盖配电室内所有高低压开关柜上安装的电力仪表，4台变压器温湿度控制仪以及应急发电机。
温州喜来登大酒店有一大一小两个配电室，都位于裙房3层，应急发电机位于裙房地下 2层。
配电监控系统监控范围内的 6台ABB REX521微机保护装置，7台ACREL ACR320EK 网络电力仪表、128台ACREL PZ96-E4可编程智能仪表及 4台LD-B10变压器温湿度控制仪集中 分布于两个配电室内。
英国深海 5220应急发电机位于裙房地下二层的发电机室，其运行数据由L」-Hu 1-1 u- t ————^BHH —工匸 r汀「.，■"一..—m r h .TUJnn. — J■555控制模块采集并上传至上位监控主机。
PDM2000变配电智能化综合监控系统使用
华通PDM2000变配电智能化综合监控系统一、软件简介◆华通PDM2000变配电智能化综合监控系统采用分层分布式结构，系统包括：现场间隔层、前置通讯层、站端控制层三部分。
站端控制层包括：监控计算机、打印机、网络交换机等管理设备，前置通讯层包括：网络通讯控制器、相关网络线缆及附件；现场间隔层包括：高压系统的微机综合保护装置及测控仪表，低压系统的智能电力监控仪表及电动机保护器。
其中前置通讯层可根据具体现场情况，采用通讯电缆、无线传输、局域网等以太网、光纤网进行网络数据传输。
◆华通PDM2000变配电智能化综合监控系统支持多种通讯协议：CDT、IEC101/102/103/104、DNP3.0、1801、Modbus等，可与SEL、ABB、西门子、施耐德、GE、南瑞、南自、四方、许继等微机保护通过以上协议联网；同时支持多种通讯协议转发、模拟盘通讯控屏及规约扩展；支持各种现场总线，包括：工业以太网、Profibus、DeviceNet、LonWorks、CANbus等。
◆现场间隔层：所有微机保护装置、低压智能网络电力仪表及电动机保护器按一次线路对应分布式配置，就地安装在开关柜内，各装置、仪表和模块相对独立，完成测量、控制、保护、通讯等功能，具有实时显示电气设备工作状态、运行参数、故障信息、保护信息、事件记录和越限定值等功能。
保护装置及智能仪表与开关柜融为一体，构成智能化开关柜，所有装置和仪表通过通讯口接入相应的底层RS-485子网，将有关信息输送至前置通讯层的网络通讯控制器，同时各装置的功能可完全不依赖于网络而独立完成对电气设备的保护和监控。
◆前置通讯层：完成现场间隔层和站端控制层之间的网络连接，实现间隔层和站控层之间通讯数据的上行和下达；该层针对多子站，多回路或异地分布、远距离的系统配置网络通讯控制器，其可不依赖于站控层监控计算机系统独立运行，具有通讯数据采集、协议转换、数据二次组态、总线转换的功能，同时与上级主站<包括双网）进行数据交换，并可直接与调度、智能楼宇BAS、DCS等系统相联，达到信息资源共享。
配电房智能监控系统安全操作及保养规程
配电房智能监控系统安全操作及保养规程概述配电房智能监控系统作为现代电力系统中非常重要的设备之一，对于保障电力系统的正常运行具有重要作用。
为确保配电房智能监控系统的安全和可靠运行，本文档旨在规范配电房智能监控系统的操作和保养流程，并提供有关安全操作的基本准则。
安全操作规程1. 基本准则•在操作配电房智能监控系统之前，必须正确佩戴个人防护装备，包括安全帽、绝缘手套和绝缘靴等。
•操作人员必须熟悉配电房智能监控系统的基本知识和操作流程，并按照规程进行操作，切勿进行未经授权的操作。
•操作人员应当按照规定的步骤进行操作，切勿擅自改动系统配置和参数。
•在操作过程中，应及时记录操作事项和异常情况，并及时上报相关部门进行处理。
2. 操作流程•打开配电房智能监控系统前，检查系统是否正常运行，如果发现异常情况应及时报告。
•操作人员应根据实际需求选择相应的操作权限，并进行身份验证。
•操作人员应按照系统提供的指示进行操作，并注意操作过程中的异常情况。
•操作完成后，应及时关闭配电房智能监控系统，并进行记录。
3. 应急情况处理•在发生配电房智能监控系统故障或其他紧急情况时，操作人员应立即采取相应的应急措施，确保人员和设备的安全。
•在处理应急情况时，必要时可以依照已经制定的应急预案进行操作，切勿擅自作出决策。
保养规程1. 定期检查•按照制定的计划，定期对配电房智能监控系统进行检查，检查包括设备的外观、连接线缆、显示屏等部分的完好性。
•检查后如果发现异常情况，应及时报告，并采取相应的维护措施。
2. 清洁保养•定期对配电房智能监控系统进行清洁，注意避免使用带有酸、碱等化学物质的清洁剂。
•清洁时应断开系统的电源，并使用干净、柔软的布擦拭设备表面，切勿使用湿布或者水直接擦拭。
3. 维护和更新•配电房智能监控系统的软件和硬件需要定期维护和更新，以确保系统的正常运行。
•定期维护和更新工作应由专业人员进行，操作时应遵循相应的操作规程，并进行记录。
江阴华发实业有限公司10KV配电站电力监控系统的设计与应用

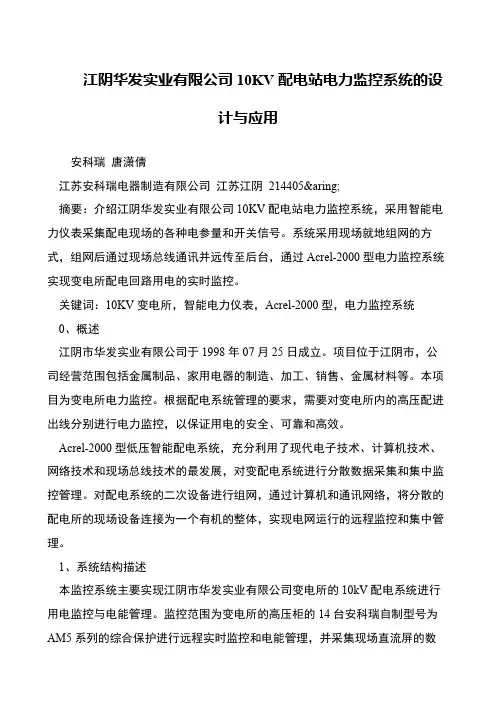

江阴华发实业有限公司10KV配电站电力监控系统的设
计与应用
安科瑞唐潇倩
江苏安科瑞电器制造有限公司江苏江阴214405å
摘要：介绍江阴华发实业有限公司10KV配电站电力监控系统，采用智能电力仪表采集配电现场的各种电参量和开关信号。
系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-2000型电力监控系统实现变电所配电回路用电的实时监控。
关键词：10KV变电所，智能电力仪表，Acrel-2000型，电力监控系统
0、概述
江阴市华发实业有限公司于1998年07月25日成立。
项目位于江阴市，公司经营范围包括金属制品、家用电器的制造、加工、销售、金属材料等。
本项目为变电所电力监控。
根据配电系统管理的要求，需要对变电所内的高压配进出线分别进行电力监控，以保证用电的安全、可靠和高效。
Acrel-2000型低压智能配电系统，充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的最发展，对变配电系统进行分散数据采集和集中监控管理。
对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网运行的远程监控和集中管理。
1、系统结构描述
本监控系统主要实现江阴市华发实业有限公司变电所的10kV配电系统进行用电监控与电能管理。
监控范围为变电所的高压柜的14台安科瑞自制型号为AM5系列的综合保护进行远程实时监控和电能管理，并采集现场直流屏的数。
智能配电房监控系统的技术分析
智能配电房监控系统的技术分析智能配电房监控系统是一种利用现代信息技术和智能控制技术，对配电房进行实时监测、数据采集与处理、故障诊断与预警、远程控制与管理的系统。
以下是对该系统的技术分析：1. 数据采集与处理技术：系统需要实时采集配电房的各项数据，如电流、电压、功率、温度等，并进行数据处理与分析。
为了提高数据的准确性和可靠性，常采用传感器、数据采集装置等设备来实现数据的准确采集，并通过数据处理算法进行数据的分析和处理。
2. 远程监控与管理技术：系统可以通过网络连接与远程监控中心进行通信，实现对配电房的远程监控与管理。
通过远程监控中心，用户可以实时了解配电房的运行状态、各项参数的变化情况，以及故障的发生。
可以远程实时控制和调整配电房的运行参数，提高对配电系统的管理效率。
3. 故障诊断与预警技术：系统可以通过专门的故障诊断算法对配电房的运行状态进行监测，并进行故障诊断与预警。
一旦发现异常情况或潜在故障，系统会自动发出警报，并提供相应的故障诊断结果和处理建议，帮助用户及时排除故障，提高系统的可靠性和稳定性。
4. 安全保护技术：智能配电房监控系统需要具备安全保护功能，保障配电房的安全运行。
通过实时监测和分析配电房的各项参数，系统可以及时发现电网的潜在危险，并采取相应的保护措施。
系统还要具备防火、防爆、防雷等安全措施，确保配电房的安全运行。
5. 数据存储与共享技术：智能配电房监控系统需要具备大容量的数据存储与共享能力，以便进行数据的长期存储和分析。
通过数据的存储和共享，可以实现对配电房历史数据的查询与分析，为系统运行的评估和优化提供参考。
智能配电房监控系统的技术涉及数据采集与处理技术、远程监控与管理技术、故障诊断与预警技术、安全保护技术以及数据存储与共享技术等多个方面。
通过这些技术的应用，可以实现对配电房的智能监控与管理，提高配电系统的可靠性、安全性和运行效率。
MY-IDS2000 智能化配电系统整体解决方案
MY-IDS2000 智能化配电系统整体解决方案一：系统方案简介MY-IDS2000 智能化配电系统整体解决方案适用于 10KV 及其以下智能化配电系统。
系统方案采用成熟先进的全分布，开放式结构，具有高可靠性、兼容性、可扩充性。
分为间隔层、通讯层和监控层三个层次。
结构简图如下：二：系统功能模块配置 • 低压智能单元系列• 智能遥信采集单元 MY-YX1000一个 MY－YX1000遥信模块可以同时采集32路无源开关量信号，模块与上位机通过RS485总线连接，采用问答式（Polling）规约进行数据交换，实时反映接点的状态信号，并且可存储100个SOE信息，精确反映接点变化的时间，给用户提供分析和判断事故的依据。
• 智能开关量控制单元 MY-YK1000一个遥控模块有 16路继电器输出，闭合类型为脉冲型，触点闭合两秒后自动释放。
通过RS485总线与上位机连接，实现开关的远方分合闸。
• 智能模拟量采集器 MY-YC1000MY-YC1000遥测模块可以同时采集32路4 – 20mA交直流遥测信号，该模块提供遥测公共端，模块与上位机通过RS485总线连接，采用问答式（Polling）进行数据交换，实时反映回路的电参数。
• 智能电力仪表 MY-DPS1000· 基本测量参数：三相电流、三相电压、三线电压三相有功功率，总有功功率三相无功功率，总无功功率三相视在功率，总视在功率三相功率因数，总功率因数频率有功电度、无功电度、视在电度·通讯功能与组网连接通讯规约可采用国际流行的 MODBUS协议。
串行通讯口RS485接线方式，最大通讯距离1200m，每条双绞线可接32个MY-DPS仪表。
通讯地址（1-9999）和波特率（300-19200）可由面板按键或上位机通讯设定。
智能配电终端DTU-2000说明书
5、 数据处理
◆ 遥测整点数据记录、存储功能，存储容量大于 30 天。 ◆ 检测遥测极值（日极值）并生成历史记录的功能，存储容量大于 30 天。 ◆ 计算零序电流、监视三项不平衡状况。 ◆ 统计负载率、电压日、月合格率。 ◆ 数据掉电长期保存。 ◆ 支持历史数据补充上传。 ◆ 谐波计算及相角测量。 ◆ 积分电度功能。 ◆ 遥测越线报警及遥信合并功能。 ◆ 具有失电数据保持功能。
1.1 应用范围 .......................................................................................................- 5 1.2 主要功能 .......................................................................................................- 6 1.3 设计规范 .......................................................................................................- 9 1.4 技术特点及其优越性 .................................................................................- 10 -
-5-
◆ 电力集中抄表 ◆ 电力远程配电 ◆ 城市路灯监控 ◆ 煤气、自来水集中抄表 ◆ 供热系统实时监控与维护 ◆ 气象信息采集 ◆ 三防与水文监测 ◆ 智能交通监控 ◆ 城市供水监控调度 ◆ 环保数据采集 ◆ 无人值守机房仓库监控
IMU2000配电终端产品说明书
PIMU2000配电终端产品说明书V2.0浙江智拓智能技术有限公司2012-02目录1. 概述 (3)1.1. 概述 (3)1.2. 硬件结构 (3)2. 模件功能介绍 (5)2.1. 模件类型和装置配置图 (5)2.2. CPU模件 (5)2.3. DSP模件 (7)2.4. 显示模件 (9)2.5. 电源模件 (10)2.6. 母线模件 (10)2.7. 模拟量输入接口模件1（YC板） (11)2.8. 模拟量输入接口模件2（YC板） (11)2.9. 信号量输入接口模件（YX板） (11)2.10. 开关量输出接口模件（YK板） (12)2.11. CPU模件 (12)2.12. DSP模件 (14)1.3. 显示模件：M404-LCD (15)2.13. 电源模件：M400-PWR (16)2.14. 模拟量输入接口模件（YC板） (17)2.15. 信号量输入接口模件（YX板） (19)2.16. 开关量输出接口模件（YK板）：M400-DO (20)1.概述1.1. 概述PIMU2000配电终端采用模块化设计，能够完成对配电开关的信息采集和控制；完成配电线路的遥测采集；实现配网线路故障检测；通过远程通信通道，如光纤、电缆、载波、GPRS/CDMA等，将信息传送至配电自动化系统子站或主站，同时接收来自子站或主站的控制命令，对配电开关进行遥控操作，从而实现对配电网的实时监控、故障识别故障隔离、网络重构等，减少配电网地停电时间，提高配网的供电可靠性。
1.2. 硬件结构（1）PIMU2000配电终端一般配置➢测控单元：交采、开入、开出、通讯、显示、存储等功能。
➢机柜：各地区要求不同机柜结构也不同。
➢电池充放电管理模块：各地区要求不同，型号也不同。
➢备用电池：各地区要求不同，型号也不同。
➢远程通讯单元：一般由用户根据情况配置，要求提供电源、通讯及安装位置，GPRS方式时由厂家配备。
➢双路电源切换器：两路主电源输入，切换输出一路至电池充放电管理模块，同时产生24V直流电源至远程通讯装置➢其它辅助元件，如端子、空气开关、压板、连接电缆等（2）PIMU2000配电终端测控单元一般配置➢电源模件：产生终端其它功能模件需要的DC3.3V、DC5V、DC12V、-DC12V、DC24V电源；同时集成了24路YX输入。
配电房智能监控技术方案
配电房智能监控系统建设方案广州XXX有限公司2019年9月目录1前言 (3)1.1建设意义 (3)1.2建设内容 (3)2技术方案 (4)2.1设计依据 (4)2.2设计原则 (4)2.2.1先进性 (4)2.2.2实用性 (4)2.2.3可靠性 (5)2.2.4安全性 (5)2.2.5开放性 (5)2.3系统概述 (5)2.3.1系统架构 (6)2.3.2系统设计 (6)2.3.2.1系统监测 (6)2.3.2.2设备联动 (7)2.3.3系统配置 (8)2.3.4设备安装 (9)2.3.4.1安防监控设备 (9)2.3.4.2环境监控设备 (9)2.3.4.3配电监控设备 (10)2.4系统功能 (10)2.4.1.1内部局域网组网，支持接入专网实现数据上传 (10)2.4.1.2标准监控屏柜实现站端就地监控 (10)2.4.1.3网络高清摄像机实现配电站房视频监控、进门抓拍和报警联动摄像。
112.4.1.4自动布撤防功能 (11)2.4.1.5变压器故障监测报警功能 (11)2.4.1.6电缆沟水位监测和联动水泵排水功能 (12)2.4.1.7环境监测和自动调节功能 (12)2.4.1.8电气设备状态监测功能 (12)2.4.1.9电柜电能质量参数采集 (13)2.4.1.10就地报警功能 (13)2.4.1.11站房动力照明设备及联动控制功能 (13)3施工计划 (13)4培训计划 (13)1前言随着企业的迅速发展和人力成本的上涨，企业智能化运维系统的需求越来越强烈。
配电系统作为企业能源的重要节点，是企业生产运作的重要组成部分。
目前配电房大多数都是依靠人工值守的，配电柜各类仪表还是传统机械式，无法采集仪表数据；人员进出不受控；雨季时，电缆沟容易浸水等情况，运行管理难度日益加重，严重影响了配电房运行安全，降低了供电可靠性。
因此，加强配电系统监控和管理，确保其正常运行，有着重要的意义。
1.1建设意义建设配电房智能监控系统，为配电房提供通信平台，实现遥信、遥测、遥控。
配电房智能综合监控系统
配电房智能综合监控系统配电房作为电力系统的重要组成部分，其安全稳定运行对于保障整个电力系统的可靠性至关重要。
随着科技的不断发展，传统的配电房监控方式已经无法满足现代电力系统的监控需求。
因此，配电房智能综合监控系统应运而生，它通过集成多种智能监控技术，实现了对配电房的全面、高效、自动化的监控管理。
配电房智能综合监控系统主要由以下几个部分组成：1. 环境监测模块：该模块负责监测配电房内的温湿度、烟雾、水浸等环境参数，确保配电房内部环境符合设备运行要求。
通过安装温湿度传感器、烟雾探测器和水浸传感器等设备，系统能够实时监测环境变化，一旦检测到异常情况，系统将自动报警并启动相应的应急措施。
2. 视频监控模块：通过在配电房内安装高清摄像头，实现对配电房内部的实时视频监控。
视频监控系统可以远程查看配电房的运行状况，及时发现异常情况，如非法入侵、设备损坏等，保障配电房的安全。
3. 电力参数监测模块：该模块通过安装电力参数采集设备，实时监测配电房内的电压、电流、功率、电能等电力参数。
通过对这些参数的实时监测和分析，可以及时发现电力系统的异常，如过载、短路等，从而采取相应的措施，避免电力事故的发生。
4. 设备状态监测模块：通过安装各种传感器和监测设备，实时监测配电房内设备的运行状态，如变压器、断路器、继电器等。
系统能够实时显示设备的运行参数，并对设备进行故障诊断，确保设备的正常运行。
5. 远程控制模块：配电房智能综合监控系统支持远程控制功能，操作人员可以通过远程终端对配电房内的设备进行控制，如开关设备、调整参数等。
这大大提高了配电房的自动化水平，减少了人工干预，提高了工作效率。
6. 数据分析与处理模块：系统能够对收集到的各种数据进行分析和处理，生成运行报告和故障诊断报告。
通过对数据的深入分析，可以发现潜在的问题和风险，为配电房的运行维护提供决策支持。
7. 系统集成与联动模块：配电房智能综合监控系统能够与其他电力系统进行集成和联动，如与电力调度系统、故障处理系统等。
Acrel 2000电力监控系统的详细说明书
3) 光纤环网 和光纤星型以太网一样,光纤环网也适用于大面积的分散的配电网 络，尤其适用于高速公路、地铁、隧道监控这样的直线型分布的 智能配电系统。
5、Acrel-2000智能配电系统技术指标 1 系统容量： 模拟量：≥8000点 状态量：≥10000点 遥控：≥500点 计算量：≥2000点 2 系统实时性 测控装置模拟量越死区传送时间（至站控层） ：≤2秒 测控装置状态量变位传送时间（至站控层） ：≤1秒 测控装置模拟量信息响应时间（从 I/O 输入端至站控层） ： ≤3秒
运行管理 包括系统安全管理、操作管理、用户权限管理、设备管理等 等。系统支持多级密码，登陆、退出、操作均需要相应的权限， 针对工程师和操作人员提供不同的权限密码，并对所有系统操作 带时标记录。
保护定值管理 软件具有保护定值上传和下载功能，可远程显示保护功能的 投退状态和定值设置，并可以通过计算机远程修改控制字和定值， 需要密码授权并记录。
统计、报表和打印功能 提供灵活的报表生成工具，根据运行要求自动生成各种报表： 时报表、日报表、周报表、月报表、季报表、年报表，包括电流、 电压、功率、频率、电度以及各种和、差等代数计算的结果值。 对各类报表均可召唤打印。
事故追忆 系统具备事故追忆功能，当事故发生后，可以重放事故前1分 钟，事故后5分钟系统重要参数，准确、直观的进行事故分析，查 找供电系统的隐患，快速定位故障，及时恢复供电。
实时数据采集与处理 利用就地安装的微机保护装置和多功能电力仪表，采集各回 路的电气参数和状态量。采集到系统的数据实时显示在主界面图 形或者遥测界面，还可以按照要求进行统计分析，并由此产生各 种报警、各种合格率的统计计算等。
事件报警 将遥测越限、正常遥信变位、事故变位、SOE、保护信息、 遥控记录、操作记录等信息集中统一管理，激发事件记录分类别 进行记录。重要报警信息，如事故报警、保护动作等随时弹出文 字显示、即时打印，并语音通知。
智慧式用电安全监控终端说明书
用电监控系统用电安全监控终端一、产品介绍产品名称：用电安全监控终端产品型号：SC-GP-UITA是对低压配电系统（400V）引起的火灾、人身触电、系统故障、A、B、C、N对地短路等产生的剩余电流、温度、电流、电压等进行监控报警。
剩余电流过大时、温度过高时、电流过大时，会烧毁电气设备或者产生热量和火花导致火灾，温度过高直接可以产生火灾。
二、功能特点●实时显示剩余电流、温度、电流、电压值●报警值和延时报警时间可设置●剩余电流报警功能●过温度报警功能●过压欠压报警功能●过流报警功能●报警输出功能●远程控制功能●短信提示功能三、技术参数操作流程通过切换/设置按键，可以观察不同的参数（电流、电压、温度、漏电、故障记录、报警记录）长按上翻/复位按键3秒进入复位长按下翻/消音按键3秒进入消音长按切换/设置按键3秒进入密码登录界面；初始密码0000。
密码验证成功后可以进入设置界面。
设置界面：1.电压上限设置：设置电压上限值，用于过压报警2.电压下限设置：设置电压下限值，用于欠压报警3.电流上限设置：设置电流上限值，用于过流报警4.温度上限设置：设置温度上限值，用于过温报警5.漏电上限设置：设置漏电上限值，用于漏电超限报警6.报警延时：当发生报警时，延时报警的时间。
单位：秒7.报警输出使能：当发生报警时，继电器是否输出。
0：不输出1：输出8.低压报警使能：欠压时是否报警；0：不报警1：报警9.自检：0：不动作1：进入自检模式10.故障记录删除：删除当前故障记录11.报警记录删除：删除当前报警记录12.电流量程：输入电流互感器的测量量程，满量程为100mA，2000：113.密码设定：修改登录密码；四：接线说明●剩余电流检测范围：100-2000mA ●误报警延时时间：0-60s●剩余电流报警范围：200-1000mA ●温度测量范围：0℃-155℃●温度报警范围：45-140℃●电流测量：10A-1000A●电压测量：100V-300V●剩余电流精度：±0.5%●温度精度：1℃●剩余电流响应时间：< 1s●温度响应时间：< 1s●电源输入范围：AC220V●满负载功率：1.5W●最小功率：0.5W●通信协议：工业协议●无线传输：GPRS●隔离电压：2500Vac●使用温度：-10℃- 70℃●保存温度：-50℃- 80℃●使用湿度：0% - 90%无结露●保存湿度：0% - 95%无结露五、安装尺寸●安装方式：导轨式（标准导轨35mm）●外形尺寸：130*100*55mm（长*宽*高）六、产品应用●使用场所：酒店、住宅交流低压配电系统、工业的交流低压配电系统、医院交流低压配电系统、商业交流低压配电系统●SC-GP-UITA 需要连接外置的传感器（GBYH、GBFH、GBNF、GBPT-100剩余电流、电流及温度传感器）。
智能配电房监控系统的技术分析
智能配电房监控系统的技术分析
智能配电房监控系统是一种集电能质量监测、电力安全监控、报警预警、故障诊断与
维护等综合功能于一体的新一代智能化监控系统。
其技术采用了物联网、云计算、机器学
习等高新技术，可以实现对配电房内所有电气设备的实时监测，提供准确、全面的数据分
析和判断，为电力生产和管理部门提供全方位的电力管理服务。
1.传感器技术：通过安装不同种类、不同类型的传感器，实现对电力系统的各项参数
进行实时监测。
传感器可以监测的参数包括电压、电流、功率、功率因数、电能、电量、
温度、湿度等等。
2.物联网技术：通过物联网技术建立配电房内各个设备之间的信息互通和互联，将配
电房内各项数据传输到平台，并通过平台进行最终处理和分析。
3.云计算技术：所有数据都将上传到云端，并通过云计算技术对数据进行分析和处理，提供全面、准确的数据支持。
4.机器学习技术：系统可以通过机器学习技术，对历史数据进行分析和建模，从而实
现精准的预测和故障诊断。
5.可视化技术：智能配电房监控系统通过直观的界面和大屏幕展示，提供直观、清晰
的配电房内情况，帮助企业实现信息化管理。
用户可以随时查看电力系统的运行状态，对
电力设备的运行情况进行实时监测和控制。
综上所述，智能配电房监控系统的技术在传感器、物联网、云计算、机器学习、可视
化等方面都实现了较高的水平，为电力生产和管理部门提供了强有力的数据支持，可以大
大提升电力生产和管理的效率和准确性。
AI2000设计手册
AI2000设计手册一.概述AI2000系列0.4kV智能配电监控终端单元适用于0.4kV低压成套开关设备的智能化，可对0.4kV低压配电系统的受电、馈电、母联、无功补偿、主/备电源切换等各开关柜的断路器、接触器的电参数进行监测和控制。
由AI2000系列0.4kV智能配电监控终端单元组成的低压配电系统具有如下功能：1．可远程监测配电系统的三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功用电量、无功用电量、视在用电量、工作环境温度、系统主母线各连接点温度等电气参数。
2．可远程监视配电系统的各断路器、接触器的分/合闸、投/切状态和故障情况以及抽出式断路器的位置状态、储能状态、欠压与否。
3．可对配电系统中断路器的故障跳闸及系统欠压、过压、过流、温度超高等电气参数越限进行声光告警并记录。
可查阅告警位置，以便快速判断故障回路或故障原因。
4．可对一主一备或一主两备供电电源以主电源优先的原则进行自动切换。
5．可实现对低压配电系统无功补偿的自动控制。
6．使用时用户进行门限等参数设置而无需编程。
7．所有终端单元均具有远程通信功能，采用Modbus RTU通信协议、RS485接口，通信速度2.4~19.2kbps 可选；通信介质可以为双绞线、屏蔽双绞线和光缆；支持网络化电力调配和管理，支持无人值守运行模式。
二.特点1．可靠性高产品于2000年9月、2002年5月、2003年3月三次顺利通过GB/T17626-1998严酷等级三级以上的电磁兼容性试验，产品平均无故障时间MTBF达9×104小时，产品不可用度达6.64×10-6。
2．安全性好2.1操作人员的安全。
采用高强度绝缘塑料壳体，静电放电可耐8kV 1秒，绝缘电阻大于100MΩ，操作人员无触电可能性。
2.2维护人员的安全。
采用可插拔接线端子，端子带电部位完全嵌入端子内部，即使带电插拔端子，也不会触及带部位。
产品唯一外露并可触及的部位为固定支架螺钉，该螺钉为非带电体并与大地可靠连接。
Acrel-2000电力监控软件在上海核工院智能配电系统中的应用
Acrel-2000电力监控软件在上海核工院智能配电系统中的应用安科瑞徐孝峰.江苏安科瑞电器制造有限公司江苏江阴2144050引言当前，国内很多建筑配电仍普遍采用干式变电器配以低压电缆分接箱实现分散供电，给整个系统的运行管理带来了很多的不便。
计算机技术和网络通信技术的日趋成熟，配电系统测量、控制等功能智能化、网络化是发展的必然趋势，配电系统运行中的各种问题可以通过微机全面解决。
智能化配电系统由开关配以具有通信功能的智能化元件，经数字通信与计算机系统网络连接，实现对分散分布的低压电缆分接箱内开关设备运行进行自动化管理。
系统可实现数据的实时采集、数字通信、远程操作与程序控制及设备维护信息管理等功能。
1项目概况上海核工程研究设计院是隶属于中国核工业集团公司的重点研究设计单位,该院新建大楼系统分为配电室和楼层部分，配电室高压部分采用ACR330ELH采集谐波数据，WHD72采集温湿度数据；低压进线侧采用ACR320ELH采集谐波、功率因数等数据，ACR220EK网络电力仪表采集测量电流，开关状态由辅助触点接入ACR220EK仪表的DI（开关量输入）接口。
楼层部分由ACR220E采集电能数据。
所有电参量数据由仪表的通讯接口经RS-485总线传给上位机，实现遥测、遥控和遥信功能。
2系统拓扑结构上海核工院电力监控系统的拓扑结构如图1。
系统多采用分布式结构，按功能或区域进行划分，模块化设计。
整个系统一般分为三层，即现场层、中间层、主控层。
图1系统拓扑结构图现场层主要任务是将现场的各种配电系统的运行参数进行采集和测量，并将采集和测量的各种数据传输给监控系统。
其主要设备是：ACR330ELH、ACR320ELH谐波表，WHD72D温湿度仪表、ACR220EK 网络电力仪表，装设在现场的电缆分接箱内。
上述设备均相互独立完成各自的功能，不依赖主控计算机运行，所有仪表都具备RS-485通信接口，通过现场的RS-485总线将检测到的各项电参数和状态信号实时传输到中间层的数据处理单元。
AI2000--智能配电监控终端
AI2000--智能配电监控终端AI2000=YN900 YN900=AI2000使用手册（2015.05.V2.0版）永诺电气有限公司YONGNUO ELECTRLC CO.,LTD目录前言 (1)一、概述 (2)二、基本功能及特点 (2)三、智能配电监控终端功能概述 (3)四、安装尺寸 (4)五、智能配电监控终端优点 (5)六、智能配电监控终端专业采集模块 (5)6.1概述 (5)6.2技术参数 (5)6.2.1辅助电源 (6)6.2.2输入信号 (6)6.3数字通讯 (6)6.4外形尺寸 (13)6.5接线方式 (13)永诺电气智能配电监控终端--用户手册一、概述永诺电气智能配电监控终端作为新一代智能装置，正在被各个领域越来越多的用户所采用，该人机界面是用户和系统之间进行信息交换的主要媒介，能更好地反映出设备和流程的状态，并通过视觉和触摸的效果，带给客户更直观的感受二、基本功能及特点永诺电力监控系统是利用计算机、计量保护设置和总线技术，对中低压配电系统的实时数据、开关状态及远程控制进行了集中管理。
该电力监控系统可以为企业提供“监控一体化”的整体解决方案本系统有曾经从事过多年电力软件设计的资深开发人员自主研发，以WINDOW2000/NT/XP为操作平台，以大型关系数据库OracleSQL Serve2000等为数据库平台，数据安全、准确，系统有自动备份功能，数据无需整理；丰富的组态软件包通过配合网络、实时库能够准确、实时的描述现场情况。
■功能订制系统可以根据客户要求设计不同的运行界面和功能；■成本低使用嵌入式计算机，大大降低设备成本；■稳定性高可在各种恶劣环境下稳定长时间运行；■软件简单易学组态操作既操作直观，又灵活多变。
三、智能配电监控终端概述开机界面 主页面在主页菜单中，选择相应的功能，可进入该功能查询页面。
＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋ 主线路 实时参数＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋能够形象的展现现场的布线情况，实时的显示电参数，实现遥控功能。
PDM2000变配电智能化综合监控系统使用
华通PDM2000变配电智能化综合监控系统一、软件简介◆华通PDM2000 变配电智能化综合监控系统采用分层分布式结构，系统包括：现场间隔层、前置通讯层、站端控制层三部分。
站端控制层包括：监控计算机、打印机、网络交换机等管理设备，前置通讯层包括：网络通讯控制器、相关网络线缆及附件；现场间隔层包括：高压系统的微机综合保护装置及测控仪表，低压系统的智能电力监控仪表及电动机保护器。
其中前置通讯层可根据具体现场情况，采用通讯电缆、无线传输、局域网等以太网、光纤网进行网络数据传输。
◆华通PDM2000 变配电智能化综合监控系统支持多种通讯协议：CDT 、IEC101/102/103/104 、DNP3.0 、1801 、Modbus 等，可与SEL 、ABB 、西门子、施耐德、GE 、南瑞、南自、四方、许继等微机保护通过以上协议联网；同时支持多种通讯协议转发、模拟盘通讯控屏及规约扩展；支持各种现场总线，包括：工业以太网、Profibus 、DeviceNet 、LonWorks 、CANbus 等。
◆现场间隔层：所有微机保护装置、低压智能网络电力仪表及电动机保护器按一次线路对应分布式配置，就地安装在开关柜内，各装置、仪表和模块相对独立，完成测量、控制、保护、通讯等功能，具有实时显示电气设备工作状态、运行参数、故障信息、保护信息、事件记录和越限定值等功能。
保护装置及智能仪表与开关柜融为一体，构成智能化开关柜，所有装置和仪表通过通讯口接入相应的底层RS-485 子网，将有关信息输送至前置通讯层的网络通讯控制器，同时各装置的功能可完全不依赖于网络而独立完成对电气设备的保护和监控。
◆ 前置通讯层：完成现场间隔层和站端控制层之间的网络连接，实现间隔层和站控层之间通讯数据的上行和下达；该层针对多子站，多回路或异地分布、远距离的系统配置网络通讯控制器，其可不依赖于站控层监控计算机系统独立运行，具有通讯数据采集、协议转换、数据二次组态、总线转换的功能，同时与上级主站< 包括双网）进行数据交换，并可直接与调度、智能楼宇BAS 、DCS 等系统相联，达到信息资源共享。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
