网络拓扑总体框架图.pdf
各种经典的网络拓扑图(共8张PPT)
PSTN
WWW 服务器
DNS服务器
Mail 服务器
网管 记费
DDN
路由器
中心(zhōngxīn)
防火墙
交换机
开发
网络(wǎngluò) 中心
（北楼3楼）
大楼交换机
大楼交换机
拨号用户群
多模光缆 UTP线
北楼
西楼 西楼学生宿舍 南楼
校本部
学生宿舍
XXXXXX校园网系统结构示意图 (基于(jīyú)千兆以太网主干的方案)
第一页，共8页。
多模光缆 UTP线
Cisco 2621路由器
1000M
DDN
工作站
1000M
Express 510T Switch
Express 510T Switch
Intel 530/535T 交换机堆叠(duīdié)
服务器组 Intel 480T交换机
1000M
至各区子网
网络中心(zhōngxīn)结构示意图
CERNET
PSTN
拨号用户群 交换机 组（5） Ⅴ区
WWW 服务器
DNS服务器
Mail 服务器
防火墙
路由器
OA 服务器
中心(zhōngxīn)交换 机
VOD 服务器 记费
网络(wǎngluò)
网管
中心
（田径馆）
交换机
组（1）
Ⅰ区
交换机 组（2）
Ⅱ区
交换机
组（3）
Ⅲ区
交换机
组（4）
Ⅳ区
微波线路
XXXXXX校园网系统结构示意图 (基于(jīyú)千兆以太网主干)
数据库服务器
工作站
各种的网络拓扑图
教工四栋
教工宿舍子网
本部学生宿舍
本部学生宿舍
东区学生宿舍
学生宿舍子网
接各处及各系工作站
办公子网
光纤
双绞线
校 园 网 拓 扑 结 构 图
网管工作站
Internet CERNET
服务器群
CISCO 4003
华为 S3025
华为 MA5200
华为 2403F
防火墙
路由器
华为 2403F
交换机堆叠
交换机
工作站
工作站
工作站
备份服务器
工作站
工作站
工作站
工作站
工作站
服务器
防火墙
防火墙
工作站
工作站
Intel 480T交换机
服务器组
1000M
多模光缆
UTP线
ห้องสมุดไป่ตู้
1000M
工作站
至各区子网
Cisco 2621路由器
1000M
Intel 530/535T 交换机堆叠
DDN
网络中心结构示意图
监控工作站
文件服务器
Intel 510T交换机
多媒体教室
PC
PC
Xxxxxxxx
PC
PC
监控工作站
实验室1
实验室4
Layer 2
中心交换机
网络中心 （北楼3楼）
XXXXXX校园网系统结构示意图 (基于千兆以太网主干的方案)
路由器
其它INTERNET节点
多模光缆
UTP线
记费
开发
拨号用户群
PSTN
Mail 服务器
西楼
北楼
西楼学生宿舍
网络拓扑图画法及常见拓扑图课件
根据网络设备数量选择拓扑图
少量设备
如果网络中设备数量较少，可以选择简单的 拓扑图，如星型或总线型拓扑图。这些拓扑 图结构简单，易于管理和维护。
大量设备
如果网络中设备数量较多，可以选择更加复 杂的拓扑图，如树型、环形或网状拓扑图。 这些拓扑图能够更好地满足大量设备的需求
，提供更高的可靠性和扩展性。
根据网络流量选择拓扑图
可靠性较高，因为即使某个节点出现故障 ，其他节点仍然可以正常工作。
05
06
适用于节点数量较少，但需要高可靠性的 场景。
环型拓扑图
一种所有节点相互连接形成闭环的拓 扑图。
•·
结构相对简单，但布线可能较为复杂 。
扩展性较好，可以方便地添加或删除 节点。
可靠性较高，因为即使某个节点出现 故障，其他节点仍然可以通过环路绕 过故障节点。
网络拓扑图画法及常见拓扑 图课件
目录
• 网络拓扑图基础 • 如何绘制网络拓扑图 • 常见网络拓扑图介绍 • 网络拓扑图的应用场景 • 网络拓扑图的优缺点 • 如何根据实际需求选择合适的网络拓
扑图
01
网络拓扑图基础
什么是网络拓扑图
01
02
网络拓扑图是一种用于描述网络设备连接关系的图形表示。
它通过图形化的方式展示网络中的各种元素，如路由器、交换机、服 务器等，以及它们之间的连接关系。
准确性
确保绘制的拓扑图准确反映实际的网络 结构和连接关系。
规范性
遵循一定的绘图规范，如使用标准的符 号和颜色表示不同的设备和连接。
清晰性
确保图形简洁明了，避免过多的细节和 混乱的布局。
更新维护
随着网络设备和连接关系的变更，及时 更新和维护拓扑图。
网络拓扑图
主流与优缺点
环型拓扑结构
星型拓扑结构
总线型拓扑结构
星形拓扑结构的主要优点有： 1.结构简单，容易管理维护； 2.重新配置灵活； 3.方便故障检测与隔离； 4.控制简单，便于建； 5.络延迟时间较小，传输误差较低； 星形拓扑结构的主要缺点有： 1.成本高、可靠性较低；
优点是由于每个节点都同时与两个方向的各一个节点相连接，此路不通彼路通，因此环状拓扑具有天然的容 错性。缺点是由于存在来自两个方向的数据流，因此必须对这两个方向加以区分，或者进行限制，以避免无法区 分的冗余数据流对正常通信的干扰。管理和维护比较复杂。
网络拓扑图
由络节点设备和通信介质构成的络结构图
01 简介
03 分类
目录
02 基本名词 04 主流与优缺点
络拓扑结构是指用传输媒体互连各种设备的物理布局（将参与LAN工作的各种设备用媒体互连在一起有多种 方法，但是实际上只有几种方式能适合LAN的工作）。
络拓扑图是指由络节点设备和通信介质构成的络结构图。
使用这种结构必须解决的一个问题是确保端用户使用媒体发送数据时不能出现冲突。在点到点链路配置时， 这是相当简单的。如果这条链路是半双工操作，只需使用很简单的机制便可保证两个端用户轮流工作。在一点到 多点方式中，对线路的访问依靠控制端的探询来确定。然而，在LAN环境下，由于所有数据站都是平等的，不能 采取上述机制。对此，研究了一种在总线共享型络使用的媒体访问方法：带有碰撞检测的载波侦听多路访问，英 文缩写成CSMA/CD。
树型结构是分级的集中控制式络，与星型相比，它的通信线路总长度短，成本较低，节点易于扩充，寻找路 径比较方便，但除了叶节点及其相连的线路外，任一节点或其相连的线路故障都会使系统受到影响。
在状拓扑结构中，络的每台设备之间均有点到点的链路连接，这种连接不经济，只有每个站点都要频繁发送 信息时才使用这种方法。它的安装也复杂，但系统可靠性高，容错能力强。有时也称为分布式结构。
网络拓扑简易示意图[教育]

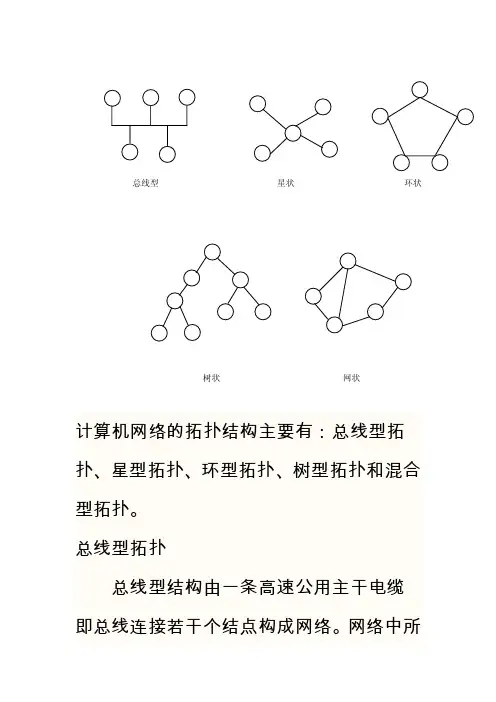

![网络拓扑简易示意图[教育]](https://img.taocdn.com/s3/m/a15e20fc6394dd88d0d233d4b14e852458fb39f4.png)
总线型星状环状树状网状计算机网络的拓扑结构主要有：总线型拓扑、星型拓扑、环型拓扑、树型拓扑和混合型拓扑。
总线型拓扑总线型结构由一条高速公用主干电缆即总线连接若干个结点构成网络。
网络中所有的结点通过总线进行信息的传输。
这种结构的特点是结构简单灵活，建网容易，使用方便，性能好。
其缺点是主干总线对网络起决定性作用，总线故障将影响整个网络。
总线型拓扑是使用最普遍的一种网络。
星型拓扑星型拓扑由中央结点集线器与各个结点连接组成。
这种网络各结点必须通过中央结点才能实现通信。
星型结构的特点是结构简单、建网容易，便于控制和管理。
其缺点是中央结点负担较重，容易形成系统的“瓶颈”，线路的利用率也不高。
环型拓扑环型拓扑由各结点首尾相连形成一个闭合环型线路。
环型网络中的信息传送是单向的，即沿一个方向从一个结点传到另一个结点；每个结点需安装中继器，以接收、放大、发送信号。
这种结构的特点是结构简单，建网容易，便于管理。
其缺点是当结点过多时，将影响传输效率，不利于扩充。
树型拓扑树型拓扑是一种分级结构。
在树型结构的网络中，任意两个结点之间不产生回路，每条通路都支持双向传输。
这种结构的特点是扩充方便、灵活，成本低，易推广，适合于分主次或分等级的层次型管理系统。
网型拓扑主要用于广域网，由于结点之间有多条线路相连，所以网络的可靠性较搞高。
由于结构比较复杂，建设成本较高。
混合型拓扑混合型拓扑可以是不规则型的网络，也可以是点-点相连结构的网络。
蜂窝拓扑结构蜂窝拓扑结构是无线局域网中常用的结构。
它以无线传输介质（微波、卫星、红外等）点到点和多点传输为特征，是一种无线网，适用于城市网、校园网、企业网。
网络拓扑图
树型结构是分级的集中控制式网络，与星型相比，它的通信线路总长度短，成本较低，节点易于扩充，寻找 路径比较方便，但除了叶节点及其相连的线路外，任一节点或其相连的线路故障都会使系统受到影响。
在网状拓扑结构中，网络的每台设备之间均有点到点的链路连接，这种连接不经济，只有每个站点都要频繁 发送信息时才使用这种方法。它的安装也复杂，但系统可靠性高，容错能力强。有时也称为分布式结构。
总线结构是使用同一媒体或电缆连接所有端用户的一种方式，也就是说，连接端用户的物理媒体由所有设备 共享，各工作站地位平等，无中心节点控制，公用总线上的信息多以基带形式串行传递，其传递方向总是从发送 信息的节点开始向两端扩散，如同广播电台发射的信息一样，因此又称广播式计算机网络。各节点在接受信息时 都进行地址检查，看是否与自己的工作站地址相符，相符则接收网上的信息。
网络拓扑图
由网络节点设备和通信介质构成的网络结构图
01 简介
03 分类
目录
02 基本名词 04 主流与优缺点
网络拓扑结构是指用传输媒体互连各种设备的物理布局（将参与LAN工作的各种设备用媒体互连在一起有多 种方法，但是实际上只有几种方式能适合LAN的工作）。
网络拓扑图是指由网络节点设备和通信介质构成的网络结构图。
使用这种结构必须解决的一个问题是确保端用户使用媒体发送数据时不能出现冲突。在点到点链路配置时， 这是相当简单的。如果这条链路是半双工操作，只需使用很简单的机制便可保证两个端用户轮流工作。在一点到 多点方式中，对线路的访问依靠控制端的探询来确定。然而，在LAN环境下，由于所有数据站都是平等的，不能 采取上述机制。对此，研究了一种在总线共享型网络使用的媒体访问方法：带有碰撞检测的载波侦听多路访问， 英文缩写成CSMA/CD。
非常全的网络拓扑图
SGW 信令网关
GK
AAA
MRS6000
AMG5000
SMⅠ SMⅡ
iOLT
PBX
Cach(缓存)
信令管理
Metro
Lan Switch
SIP Server
APP Server
OLT
MD
FA
MSTP
Bridge
VOATM GW
NAS
TMG8000系列 MA5100 VOIP GW
MA5200
ONU
AGW
Bridge
VOATM GW
NAS
TMG8000系列 MA5100 VOIP GW
MA5200
ONU
AGW
Radium 8750
SIPP
CMTS
路由器
VOIP功能 MSR多业务 路由器 交换机 (ATM/IP/MPLS)
IAD
抽象图标—黄色
Soft X(CS) Portal 拓扑管理 策略管理 服务器 ATM 交换机 C&C08
抽象图标—浅紫
Soft X(CS) Portal 拓扑管理 策略管理 服务器 ATM 交换机 C&C08
SGW 信令网关
GK
AAA
MRS6000
AMG5000
SMⅠ SMⅡ
iOLT
PBX
Cach(缓存)
信令管理
Metro
Lan Switch
SIP Server
APP Server
OLT
MD
FA
MSTP
人物图标
人物图标
建筑物图标
网络云图标
部件化图标
企内部网
SOHO
IP HOTEL
典型网络拓扑图ppt课件
服务器组
1000M
多模光缆
UTP线
1000M
工作站
至各区子网
Cisco 2621路由器
1000M
Intel 530/535T 交换机堆叠
DDN
网络中心结构示意图
监控工作站
文件服务器
Intel 510T交换机
多媒体教室
PC
PC
Xxxxxxxx
PC
PC
监控工作站
实验室1
实验室4
交换机堆叠
交换机
工作站
工作站
工作站
备份服务器
工作站
工作站
工作站
工作站
工作站
服务器
防火墙
防火墙
工作站
工作站
综合楼（网络中心）
教学楼
教务楼
图书馆
实验楼
医务所
招待所
后勤 校办产业
家属宿舍
学生宿舍
华为 2403F 交换机组
华为 S3025
千兆光纤
百兆光纤
百兆铜缆
防火墙
交换机
数据库服务器
工作站
工作站
工作站
路由器
RAS访问服务器
DDN
Internet
PSTN
WEB服务器
路由器
路由器
Express Gigabit/ NetStructure™ 470
Control & manageability
Express 410T
Express 500
Express 460T
NetStructure™ 6000
NetStructure™ 480T Routing Switch
完整版网络拓扑结构图
完整版网络拓扑结构图网络拓扑结构图是指计算机网络中各个节点及其之间相互连接的物理或逻辑形态，是网络架构的重要组成部分。
合理的网络拓扑结构可以提高网络的稳定性、可靠性和性能。
下面将详细介绍网络拓扑结构图的种类及其特点。
1. 星型网络拓扑星型网络拓扑即以一个集线器为中心，将各个节点通过一条点对点的链路与集线器相连，形成一种中心式的结构。
这种网络拓扑结构的优点在于易于管理、故障维护方便。
缺点是集线器过载时会导致整个网络崩溃，同时链路需求过于庞大，无法承受较大的网络负载。
2. 总线型网络拓扑总线型网络拓扑是一种线性的结构，所有节点都连接到同一条总线上，节点之间通过共享总线进行通信。
这种网络拓扑结构的优点在于具有低成本、易扩展的特点。
缺点是若总线断开，整个网络将瘫痪，同时总线上节点过多也会导致性能下降。
3. 环型网络拓扑环型网络拓扑是将各个节点按环形排列，相邻节点通过一条点对点的链路连接，最后一个节点还需要与第一个节点连接，形成一个环形结构。
这种网络拓扑结构的优点在于能够有效避免数据碰撞，数据传输采用轮流通过的方式。
缺点是节点过多会导致延迟增大，同时若有一个节点故障，整个环形结构将中断。
4. 树型网络拓扑树型网络拓扑是将各个节点按照分支结构排列，每个节点除了与下级节点相连外，还与上级节点相连，最终形成一颗树状结构。
这种网络拓扑结构的优点在于高效的数据传输、灵活的扩展能力。
缺点是整个网络的稳定性和可靠性取决于根节点的可靠性。
5. 网状网络拓扑网状网络拓扑是将所有节点互相连接，形成矩阵状的结构，每个节点都可以直接与其他节点通信。
这种网络拓扑结构的优点在于具有高度的稳定性，即使某个节点出现故障也不会影响整个网络的正常运行。
缺点是架设和维护成本高，也容易出现数据环路等问题。
6. 混合网络拓扑混合网络拓扑是不同网络拓扑结构的组合，能够兼顾各个拓扑结构的优点，弥补各自的缺点。
例如在总线型网络中，可以通过加入一些集线器或交换机来增加网络的稳定性和可靠性，形成星型或树型结构。
