压铸工艺及模具设计 第9章 压铸模设计实例
压铸工艺与压铸模案例
常用的有45钢、50钢、3Cr2W8V钢等，适用于大型、复杂 、精密的压铸模。
硬质合金
常用的有YG6、YG8、YG15等，适用于耐磨、耐高温的压铸 模。
压铸模材料选择与热处理
• 其他材料：如锌合金、铝合金等，适用于小型、 简单的压铸模。
压铸模材料选择与热处理
01
02
03
退火处理
消除材料的内应力，提高 韧性。
锌合金压铸工艺案例
锌合金压铸工艺
锌合金是一种以锌为主要成分的合金，具有良好的铸造性能、机械性能和耐腐蚀性。锌合金压铸工艺 适用于小型、薄壁、复杂结构的制品。
案例
某电子产品制造企业采用锌合金压铸工艺生产手机外壳，手机外壳需要具有良好的外观、手感、强度 和耐摔性能。通过锌合金压铸工艺，企业实现了外壳的高精度、高强度、美观大方的生产，提高了产 品的市场竞争力。
模具钢
采用高硬度、高耐磨性和高耐热性的模具钢，提高模 具使用寿命和产品质量。
智能化与自动化的压铸生产
自动化生产流程
通过自动化设备实现模具快速更换、压射控制、取件和检测等环节的自动化，提高生产 效率。
智能化监控与管理
采用物联网技术和大数据分析，实时监控生产过程，优化生产计划和资源调度，提高生 产效益。
压铸工艺的分类与特点
分类
根据压铸机的结构和运动方式，压铸 工艺可分为热室压铸和冷室压铸两类 。
特点
压铸工艺具有高效率、高精度、低成 本等优点，适用于大批量生产小型、 复杂、精密的金属零件。
压铸工艺的应用范围
汽车工业
汽车发动机、变速器、 底盘等零部件的制造。
家电行业
家用电器中的小型金属 零件，如电风扇、空调
05 压铸工艺与压铸模的发展 趋势
铸造工艺图及设计实例
汇报人： 日期:
目录
• 铸造工艺图 • 铸造材料及特性 • 铸造设备及工具 • 铸造设计实例 • 铸造工艺优化及改进建议 • 铸造工艺图及设计软件应用
01
铸造工艺图
铸造工艺流程图
造型材料准备
包括对铸造用砂、型砂等的选择 、混砂、配制等过程。
模样和芯盒准备
根据图纸准备木模、木芯盒等。
造型和制芯
将模样放入芯盒内，填入型砂， 形成铸型。
落砂和清理
铸件冷却后打开铸型，去除铸件 表面和内部的残砂和夹杂物。
浇注
将熔融的金属注入铸型中。
合型
将上、下铸型组合起来，形成完 整的铸型。
铸造模具设计图
模具材料选择
根据铸造合金和模具使用条件 选择模具材料，如铸铁、铜合
金等。
模具结构设计
根据产品图纸和铸造工艺要求 ，设计模具结构，包括浇口位 置、分型面选择等。
组成。
数控铣床
用于模具型腔的铣削加工，主要由 主轴、工作台、控制系统等组成。
数控磨床
用于模具型腔的磨削加工，主要由 工作台、主轴、控制系统等组成。
铸造用辅助设备
混砂机
用于混制型砂，一般由混砂转子、型砂输送装置、润 湿装置等组成。
砂处理设备
用于对型砂进行干燥、冷却、输送等处理，一般由干 燥器、冷却器、输送装置等组成。
浇注机
用于浇注金属液体，一般由浇包、浇道、控制系统等 组成。
铸造工具及选用
1 2
模样和芯盒
用于制作铸造用的模样和芯盒，一般由木材或塑 料制成。
浇口杯和分流锥
用于浇注金属液体，一般由耐火材料制成。
3
冒口和冷铁
用于控制铸件的温度和补缩，一般由铸铁或铸钢 制成。
压铸模设计实例
这是一个摩托产品盖，其外形为442X170X112。
1出1，下面来谈谈模芯布局。
首先我们得先确定进料位置，此产品后面和尾部都需做滑块。
开流道时先考虑下滑块位置，能避开尽量避开。
故而流道选者无滑块正面进，如上图所示。
确定好方向后，以大圆心为基准定点。
我将进料深度分为3段。
主流道进口62宽，20深。
中间段支流道30宽，17深。
分叉小段15宽，14深在加斜度，皆与此产品较大内浇进料口深2。
如何计算进料道的长度，我设计的理论将其设3段，以左边黄尺寸为例。
假设小叉支流道斜度长为15—20，延长与转者处设15—20。
支流道宽30在略斜35左右，然后底下R角转折。
R20+延长，总长25—30。
这样算下流道长度从产品到模芯边距离为100左右。
渣包尺寸为30宽以上，长40以上，距离足够的话。
深度13—15，出模度数8—10度，底下R3—5过度。
假设渣包宽35，进料边口为5，预设渣包后留25。
那么产品到模芯边为60余量。
如有滑块得根据抽出距离另行计算或者加宽余量边，祥见以下图所示。
对于有滑块面的余量放置，假设模内抽芯距离为70，那么后面的距离为70+余量，使之滑块滑出绝对距离后始终在模芯内，余量15—20最起码。
另外边也同样的道理，这样我们可以计算出模芯的大小，然后去小归整。
设计好大小后，然后来设计模芯的厚度。
厚度的设计准则以模芯最低出开始算余量50以上。
因为底下通10水管，水管位置离产品模芯底面下来20—25距离，底下留余量为25—30，然后以分型面为定点基准，凑整数。
绿色为水管，红色，蓝色为点冷却。
一般模芯不是很厚的，如果中间没有孔位，可以直通，或环绕试。
如果无法通水管，那就采取点冷却。
一般在型腔的镶快出，凸起出，热聚处。
其深度离腔体最深出低20—30左右。
滑块的设计，皆如此产品的滑芯不是很大。
宽度方面一般滑座比滑芯大5一边，然后凑整数。
滑块高度的设计，首先确定此滑块是用油泵。
如油泵接头最大处为32，那我设置尾座面比接头高4，底下留9，这样尾座高度为45。
9压注模和热固性塑料注射模设计总结
３、压注模浇注系统的设计原则
（1）浇注系统总长加上型腔中最长流动距离不能超 过热固性塑料的拉西格指数（60～100mm） （2）主流道分布应保证模具内受力均匀——单个主 流道应位于模具的中心，多个主流道应对称设置。 （3） 分流道应取截面积相同时周长较长的形状 （梯形）——利于热传递，增大摩擦热，提高熔料 温度。 （4） 浇口应便于去除——且不损伤塑件外观 （5） 主流道末端宜设反料槽，利于塑料集中流动 （6） 浇注系统的拼合面必须防止溢料，以免取出 困难
9.4 压注模、热固性塑料注射模示例
9.4.1 压注模示例 9.4.2 热固性塑料注射模示例
9.4 .1压注模示例
(一)移动式压注模 1．加料腔为独立装置的压注模 加料腔为独立装置的移动式压注模。见图9—25 2．加料腔与模具为整体的压注模 图9—26所示模具成型的塑件，壁厚很薄，又是流
动性很差的玻璃纤维酚醛塑料，其模具采用压缩 和压注同时进行的结构，可以取得较好的成型效 果。 图9—27所示为普通压机用固定式压注模。
9.2 压注模
9.2.1 压注模的类型 9.2.2 压注模专用零件结构设计
9.2.1 压注模的类型
（一）普通压机用压注模
1.移动式压铸模(见图9-4)
2.固定式压铸模(见图9-5、9-6)
（二）专用压机压注模
专用压机上装有两个液压缸，一个缸个 起锁模作用，称为主缸，另一个缸起将物 料挤入型腔的作用，称为辅缸。如图9－ 7
楚 地说明该处结构。
压铸成型工艺与模具设计——第9章_压铸模的冷却
第九章 压铸模的冷却
第一节 压铸模的冷却方法
第二节 冷却通道的设计计算 第三节 冷却系统的布置
9.1 压铸模的冷却方法
压铸模的冷却方法主要有风冷和水冷两种。
1、风冷
风冷法的风力通常来自鼓风机或者压缩空气。冷却方法是将压缩空气对准 压铸模动模和定模的成型部分进行反复喷吹。 风冷的特点 风冷用于散热量要求较小的模具，如压铸低熔点、中小型薄壁铸件的模具。 (1) (2) (3) (4) 风力来自鼓风机或压缩空气。 模具内不设冷却装置，结构简单。 能将模具涂料吹匀，并加速驱散涂料所挥发的气体，减少铸件气孔。 冷却速度慢，生产效率低。
9.1 压铸模的冷却方法
水冷法的冷却介质处理主要用水外，还可以采用其他的一些冷却介质以提 高冷却效果。
9.1 压铸模的冷却方法
热管是一种密封的利用液体的蒸发与冷凝原理和毛细管现象来传 递热量所设计的管状传热元件。
9.2 冷却通道的设计计算
9.2.1 需要用冷却水传走的模具热量
Q Q1 Q2 Qw
AW Lw d w
9.3 冷却系统的布置
9.3.1 冷却通道的设计要点 (1) 冷却水通道要求布置在型腔内温度最高，热量比较集中的区域。要使 通道通畅，不出现堵塞现象。 (2)冷却水道至型腔表面的距离应尽量相等，一般12~15mm。 （3）冷却水道孔的直径一般取8~16mm。 （4）为了使模温尽量均匀，设计冷却水道时，应考虑使水道出、入口的温 差尽量小。 （5）模具镶拼结构上有冷却水通道通过时，要求采取密封措施，防止泄漏。 可以用密封垫圈或用铜管、不锈钢管作为冷却通道穿过镶拼结构交界处。 (6) 水管接头尽可能设置在模具的下面或操作者的对面一侧。其外径尺寸 应统一，以便接装输水胶管。
压铸模设计实例(tupian)

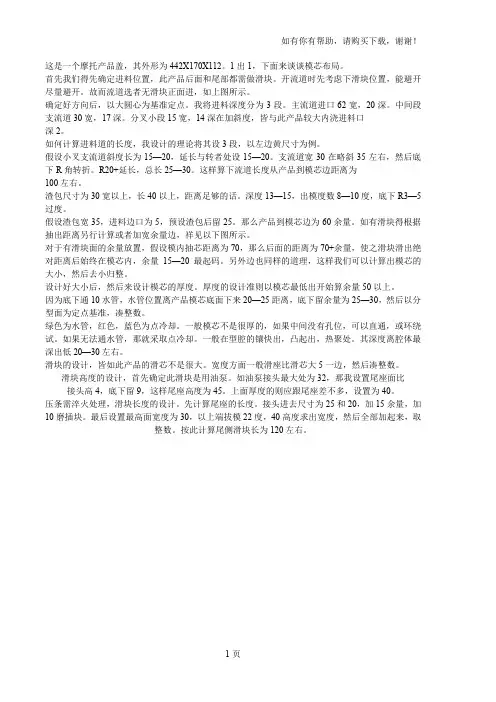

这是一个摩托产品盖，其外形为442X170X112。
1出1，下面来谈谈模芯布局。
首先我们得先确定进料位置，此产品后面和尾部都需做滑块。
开流道时先考虑下滑块位置，能避开尽量避开。
故而流道选者无滑块正面进，如上图所示。
确定好方向后，以大圆心为基准定点。
我将进料深度分为3段。
主流道进口62宽，20深。
中间段支流道30宽，17深。
分叉小段15宽，14深在加斜度，皆与此产品较大内浇进料口深2。
如何计算进料道的长度，我设计的理论将其设3段，以左边黄尺寸为例。
假设小叉支流道斜度长为15—20，延长与转者处设15—20。
支流道宽30在略斜35左右，然后底下R角转折。
R20+延长，总长25—30。
这样算下流道长度从产品到模芯边距离为100左右。
渣包尺寸为30宽以上，长40以上，距离足够的话。
深度13—15，出模度数8—10度，底下R3—5过度。
假设渣包宽35，进料边口为5，预设渣包后留25。
那么产品到模芯边为60余量。
如有滑块得根据抽出距离另行计算或者加宽余量边，祥见以下图所示。
对于有滑块面的余量放置，假设模内抽芯距离为70，那么后面的距离为70+余量，使之滑块滑出绝对距离后始终在模芯内，余量15—20最起码。
另外边也同样的道理，这样我们可以计算出模芯的大小，然后去小归整。
设计好大小后，然后来设计模芯的厚度。
厚度的设计准则以模芯最低出开始算余量50以上。
因为底下通10水管，水管位置离产品模芯底面下来20—25距离，底下留余量为25—30，然后以分型面为定点基准，凑整数。
绿色为水管，红色，蓝色为点冷却。
一般模芯不是很厚的，如果中间没有孔位，可以直通，或环绕试。
如果无法通水管，那就采取点冷却。
一般在型腔的镶快出，凸起出，热聚处。
其深度离腔体最深出低20—30左右。
滑块的设计，皆如此产品的滑芯不是很大。
宽度方面一般滑座比滑芯大5一边，然后凑整数。
滑块高度的设计，首先确定此滑块是用油泵。
如油泵接头最大处为32，那我设置尾座面比接头高4，底下留9，这样尾座高度为45。
压铸模设计
鑄 模 設
為基準，減去斜度值及加工余量，另一端按脫模斜度 相應增大．
計
2019/5/29
Macherchen
25
三.壓鑄模零部件設計
d 中心距尺寸:
CM=(1+K’) CZ (CM )±δＺ/2 =[(1+K’) CZ] ±δＺ/2
中心距尺寸在加工製造和磨損過程中不受影響及上下
壓
偏差對稱分布．
鑄
模
設
計
2019/5/29
Macherchen
26
三.壓鑄模零部件設計
e 成型中心邊距尺寸: 1). 磨損後增大的成型中心邊距
(C’M )±δＺ/2 =[(1+K’) C’Z -△/24 ] ±δＺ/2
2). 磨損後減小的成型中心邊距
壓
(C’M )±δＺ/2 =[(1+K’) C’Z +△/24 ] ±δＺ/2
壓 鑄 模 設 計
2019/5/29
Macherchen
13
三.壓鑄模零部件設計
(3)避免銳角的鑲拼
壓 鑄 模 設 計
2019/5/29
Macherchen
14
三.壓鑄模零部件設計
(4)防止熱處理變形的鑲拼
壓 鑄 (5)便於更換維修的鑲拼 模 設 計
2019/5/29
Macherchen
15
三.壓鑄模零部件設計
３)壓鑄件上和模具上的中心距尺寸均采用雙向等值正負偏差，它
壓
們的基本尺寸為平均值．
鑄
模
設
計
2019/5/29
Macherchen
20
三.壓鑄模零部件設計
3. 影響壓鑄件尺寸精度的因素：
压铸模课程设计(薄壁壳体压铸工艺与压铸模具设计)
井冈山大学压铸模课程设计说明书题目薄壁壳体压铸工艺与压铸型设计院（部）：机电工程学院专业：材料成型班级：姓名：学号：指导教师：完成日期：目录摘要 (Ⅲ)1前言1.1选题背景和意义 (1)1.2 压铸相关文献综述 (1)2零件设计 (5)2.1 零件分析 (5)2.2初步确定设计方案 (5)3压铸件工艺分析 (6)3.1 压铸合金工艺分析 (6)3.2 压铸件工艺分析 (6)3.3 分型面的选择 (6)4排溢系统与浇注系统设计 (8)4.1 浇注系统的设计 (8)4.2 排溢系计统的设 (10)5 压铸模结构设计 (12)5.1 压铸机的选择 (12)5.1.1确定模具分型面上铸件的总投影面积 (12)5.1.2 确定压射比压 (13)5.2 型腔和型芯尺寸的设计 (14)5.3 镶块、型芯、模板的设计 (14)5.3.1 镶块的设计 (14)5.3.2 型芯的设计 (15)5.3.3 动、定模板的设计 (16)5.4 滑块的设计 (18)5.5斜销的设计 (19)5.6压板设计 (20)5.7垫块的设计 (21)5.8导柱、导套的设计 (22)5.9浇口套的设计 (23)5.10分流锥的设计 (24)5.11推出机构、复位机构的设计 (24)5.12模具装配图设计 (25)5.13 压铸模的技术要求 (26)6 压铸机校核 (27)6.1 压室容量的核算 (27)6.2 模具厚度核算 (27)6.3 动模行程核算 (28)7 压铸工艺流程 (30)8结论 (31)9参考文献.................... .. (32)薄壁壳体压铸工艺与压铸型设计摘要压铸是制造业的一种工艺，能够成型复杂的高精度的金属制品，多用于汽车制造，机械制造等。
本课题是对铝壳体进行模具设计并分析加工工艺。
本模具考虑到年产量、工厂的设备及铸件的精度要求，选择一型两腔结构。
以制品的最大端面为分型面,使制品顺利脱模。
为了出模顺利，须进行侧向抽芯。
压铸工艺及模具设计 第9章 压铸模设计实例
压铸工艺及模具设计
7. 注意事项 由于左右滑块成型面积较大，所以在 计算机床的锁模力时应充分考虑，否则锁模力不够，压铸 时将出现涨型，甚至损坏模具；由于滑块需配作，同时还 应考虑温度升高对模具的影响，故设计及制造精度要求较 高；模具特别是滑块部位应经常清洗，以防压铸时金属液 的窜入而出现滑块卡死，另外，导块及楔紧块磨损后也应 及时更换，该模具设计使用寿命8～10万次，实际使用寿 命达10万次以上。
5. 冷却系统 该模具在定模型芯、动定模衬上均设 计了水循环冷却系统(图中未画出)，当模具温度升高时可 对模具进行冷却，提高铸件品质，延长模具使用寿命。
6. 模具特点 由于滑块的作用，开模时利用开模力 使铸件自动脱离定模型芯而留在动模内，铸件顶出力较小， 铸件易于脱模；由于滑块采用滚珠结构，故滑块虽较大， 但运动平稳，不会出现卡死现象。
距尺寸将直接影响装配性能的好坏，因此该模具设计制 造难度较大，在模具设计与制造中要充分考虑各方面因 素的影响。
压铸工艺及模具设计
图9-3 抗扭支架
模具结构如图9-4所示。
压铸工艺及模具设计
图9-4 模具结构
1－定模座板 2－浇口套 3－导柱 4－定模镶块 5－定模套板 6－推杆 7－导套8－动模套板 9－分流锥 10－推杆 11－动模镶块 12－支承板 13－推板导柱 14－垫铁 15－复位杆 16－推杆固定板 17－推板导套 18－动模座板 19－推板 20－复位拉杆 21－限位钉 22－拉杆 23－抽芯滑块 24－楔块 25－斜销 26－压板 27－型芯
压铸工艺及模具设计
(3) 预复位 为解决合模时侧型芯与推杆干涉的问题， 合模时，在液压抽芯器动作前，与机床复位缸联动的复 位杆带动模具推杆固定板（包括顶杆）退回，然后抽芯 器再带动侧型芯合模，实现预复位动作。
压铸模设计
成
Cu
.10max .25max 075~1.25 .75~1.25 2.6~2.9
.10max
.0
.075
.10
.075
.075
.075
Pb
份
Cd
.004 .005 .004
.005
.004
.002
.003
.003 .004 .003
.004
.003
.002
.002
Sn
.002 .003 .002
(压射力与时间关系曲线见右图) 利用这特性,可便以型腔排气.
定壓义射2比﹕壓压與射壓压（射力壓二就力是）成在正压充比模铸﹐刚與合结壓束金射时沖之压頭射锌的冲截合头面作金積用成在反金比属。液面上的力。
t2:开始进入型腔﹐因浇口急减﹐阻力
壓热射室比 压壓铸與锌壓合热射金壓中室力的压成合正金铸比元用素﹐與锌壓合射沖金頭中的截面積成反比。
--
26.7
--
32.3 --
21.8
--
性
硬 度 (勃 式 )
82
72
91
80
100 98
80
67
衝 擊 強 度 (J)
30.2 28.8
33.7
28.1 24.6 3.5 30.2
28.8
質
疲勞強度
( K g / m m 2, 5 % 1 0 3
4.85
--
5.76
--
5.98 -- 4.78
--
非配合面
外（α） 內（β） 外（α） 內（β）
鋅合金 10' 15' 15' 45'
鋁合金 15' 30' 30' 1。
镁合金压铸工艺与压铸模具
镁合金的熔炼
镁合金锭在浸入液态金属前一定要先预热到150 ℃。 多台炉或一炉多室等炉型可用于重熔干净的镁合金边角料。 AZ91D合金的典型压铸温度，冷室机为650-680 ℃，热室机
为620-640 ℃。 对于铝含量低的镁合金有时需要较高的压铸温度，可达
660-690 ℃。
压铸机的准备
镁合金压铸模具
压铸模具是一种复杂的设备，须完成多项功能。 浇道和浇道口的几何形状决定了模具的充型特性。 模具的热状态则决定了部件的凝固过程以及它的显微组
织和质量。 长期压铸时，模具的热传导性则决定了模具压铸次数及
寿命。
压铸模具结构图
镁合金压铸模具材料
决定压铸模具寿命的最主要因素：模具材料、热处理、压 铸生产过程控制。
大多数镁压铸模具都是用油来加热和冷却的，油管路分别 设计在定模和动模上。
一般模具的工作温度在200-280℃，温度太低会造成压铸 件产生压铸缺陷。
计算机辅助模具设计
较理想的是压铸技术人员能用统一的CAD/CAM系统来和 顾客、模具设计人员和模具制造人员进行交流。计算机 程序可以对模具设计中浇道和浇道口设计进行优化，并 模拟模具的充型和凝固过程。
同样压力下，镁的流动速度更高，因此充满同一模具镁 需要的时间比铝更短，对于薄壁件且有长的流动距离时， 镁因其低的热容量而须更短的充型时间。
通常，冷室压铸机所用的压铸静压力范围是30-70MPa， 热室压铸机主要用于压铸2Kg以内的小型件，所用的压 铸静压力范围小于冷室机，一般为20-30MPa。
合金规范 铝为主要合金添加元素，可提高合金机械强度、抗腐蚀性 和铸造性能。AM系为低铝含量系列镁合金，广泛应用于汽车 安全性部件；锌的加入可改善抗腐蚀性，锰的添加则为了控 制铁的含量；高纯镁合金的基本要求是：成型压铸件中铁的 含量一定要小于0.005%，镍和铜也必须控制得很低。为了提 高高温蠕变性能，则添加硅和稀土，添加5-15ppm的铍，主 要用于减少液态合金的氧化。
压铸模具课程设计报告
压铸模具课程设计下图所示为支架零件图，材料为铝合金，按卧室冷室压铸机进行压铸设计。
1，零件工艺分析零件结构较为简单，一个方向上有侧面凹孔，因此，压铸时需要采用抽芯压铸机构抽芯。
铸件壁厚较为均匀，但在顶部处较厚，容易出现热节和缩松。
铸件的M10螺纹孔可采用后期加工，侧边的四个小圆孔也可后期通过机床加工。
零件未标注公差，零件要求为铸件不得有气孔，裂纹等缺陷，公差采用IT12级，用压铸方法完成能达到生产尺寸要求。
压铸材料选用压铸铝合金，查表知，平均收缩率为0.7%。
2，选用分型面及浇注系统铸件中间为空圆柱，便于放置型芯，这分型面应设立在如图位置浇注系统选用由于右侧部分较厚，采用侧浇口或者环形浇口，从分型面浇注易产生缩松在右侧壁厚处，可采用中心浇口，又由于顶部没有孔，不能设置分流锥，直浇道与铸件的款接触即为内浇口。
中心浇口填充是流程短，排气门通畅，压铸件和浇注系统、溢流系统在模具分型面上投影小，可以改善压铸机的受力情况。
溢流槽直径设置在分型面。
如上图所示3，压铸机的选用根据锁模力选用压铸机是一种传统并被广泛采用的方法计算主膨胀力：根据公式F主=AP/10查表该零件压射比压为30~50MPa，取50MPa面积A为铸件及浇注系统在分型面上的投影面积，计算与估算得，A=2600mm2=26cm2，所以F主=26*50/10=130kN计算锁模力，根据公式F锁≥K（F主+F分）有侧向抽芯机构，但由于侧向抽芯型芯端面与铝液接触面积不大，忽略F分取安全系数为K=1.2则，F锁≥1.2*130=156kN查出537kN较小，J116型压铸机锁模力为630kN，远大于计算值156kN取压室直径为40mm其最大压射比压为P=4*F max /（πD）*10-6查的，最大压射力F max =90kN=90000N带入得p=71.6MPa校核锁模力：忽略F分，取K=1.2F主=71.6*60/10=429.6kNF锁≥1.2*429.6=515.52kN所以实际锁模力为515.2kN而J116型压铸机最大锁模力为630kN，所以满足要求压室容积校核，直径为40mm压室时，最大铝合金容积为0.6kg，所以铸件和浇注系统的总重量必须小于0.6kg，经过校核，满足要求。
压铸工艺与压铸模案例
模具结构：一模一腔或多腔，分型面设计在侧面，设有浇注系统和排 溢系统。
