管道安装图的CAD画法及标注方法
化工制图CAD-管道布置
★ 管道重叠画法 当管道的投影重合时，将可见管道的投影断裂表 示，不可见管道的投影那么画至重影处〔稍留间 隙〕，如图a所示。当多条管道的投影重合时， 最上一条画双重断裂符号，如图b所示，也可在 管道投影断裂处，注上a、a和b、b 等小写字母 加以区分，如图d所示。当管道转折后投影重合 时，那么后面的管道画至重影处，并稍留间隙，如 图c所示。
11.1 管道布置图的作用与内容 管道的布置和设计是以管道仪表流程图、设备布置图 及有关土建、仪表、电气、机泵等方面的图纸为依据 的。设计应满足工艺要求、管道便于安装、操作和维 修，布置应合理、整齐和美观。 管道布管道轴侧图 蒸汽伴管系统布置图 管件图和管架图 重点介绍管道布置图和轴测图
为了防止停工时物料积存在管内，管道设计时一 般应有1/100 至5/1000的坡度。当被输送的物 料含有固体颗粒或粘度较高时，管道坡度还应比 上述值大一些。对于坡度和坡向无明确规定的管 道，可将敷设坡度定为2/1000，坡向朝着便于流 体流动和排放的方向。
● 便于操作及平安生产
管道布置的空间位置不应阻碍设备的操作，如设备 的人孔，手孔的前方不能有管道通过，以免影响其 正常使用。阀门要安装布置在便于操作的部位，对 操作时频繁使用的阀门，应按操作的顺序依次排列。 不同物料的管道及阀门，可涂刷不同颜色的油漆加 以区别。容易开错的阀门，相互要拉开间距布置， 并在明显处加以明确的标志。管道和阀门的重量， 不要支承在设备上。
● 绘制管道轴测图可以不按比例，根据具体情况而定，但位 置要合理整齐，图面要匀称美观，即各种阀门、管件的大小 及在管道中的位置、比例要协调。
◆ 管道一律用粗实线单线绘制，管件〔弯头、三通除外〕、 阀门、控制点那么用细实线以规定的图形符号绘制，相接的 设备可用细双点划线绘制，弯头可以不画成圆孤。管道与管 件的连接画法，见教材附表。

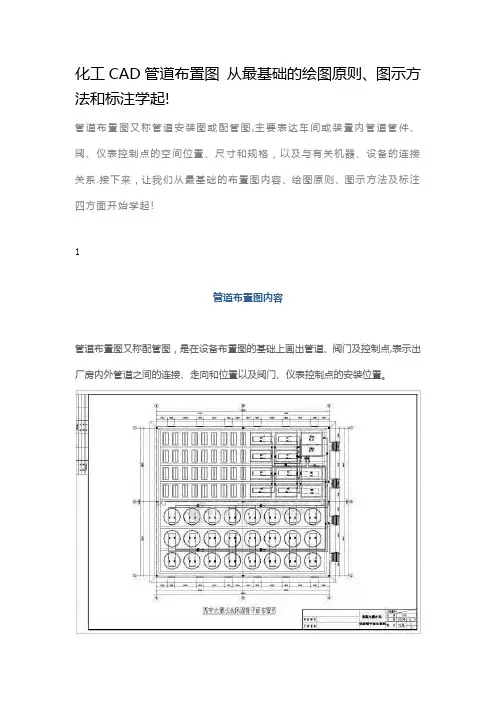

化工CAD管道布置图 从最基础的绘图原则、图示方法和标注学起
化工CAD管道布置图从最基础的绘图原则、图示方法和标注学起!管道布置图又称管道安装图或配管图,主要表达车间或装置内管道管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系.接下来，让我们从最基础的布置图内容、绘图原则、图示方法及标注四方面开始学起!1管道布置图内容管道布置图又称配管图，是在设备布置图的基础上画出管道、阀门及控制点,表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。
主要表达管道及其附件在厂房建筑物内外的空间位置、尺寸和规格，以及与有关机器、设备的联接关系。
管道布置图是管道安装和施工的重要依据。
一般包括以下内容：①一组试图：包括管道平面布置图和立面布置图。
表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。
②标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。
③方位标：表示管道安装的方位基准。
④标题栏：注写图名、图号、比例及签字等.2绘图原则平面图的配置，一般应与设备布置图中的平面图一致,即按建筑标高平面分层绘制，各层管道布置平面图将该层楼板以下的设备,管道等全部画出，不受剖切位置的影响。
在平面图的基础上，选择恰当的剖切位置画出立面剖视图,以表达管道的立面布置情况和标高。
必要时还可选择局部立面剖视图对管道情况进一步补充表达.3图示方法1图幅和比例•管道布置图的图幅应尽量采用A0.•比较简单的也可采用A1或A2。
•同区的图应采用同一种图幅。
•图幅不宜加长或加宽.•一般采用的比例为1﹕30,也可采用1﹕25或1﹕50 .•同区的或各分层的平面图,应采用同一比例。
2视图的配置管道布置图包括一组平面图、立面图或剖面图①平面图是表达厂房某层上管道布置情况的的水平剖视图.平面图可以绘制在一张图纸上，也可绘制在不同图纸上.若图幅有限时,可将各层平面上的管道布置分区绘制.对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。
CAD各种管线敷设方式及标注
序号敷设方式标注名称旧代号新代号1 用瓷瓶或瓷柱敷设CP K2 用塑料线槽敷设XC PR3 用金属线槽敷设MR4 穿水煤气管敷设RC5 穿焊接钢管敷设SC6 穿电线管敷设DG MT7 穿聚氯乙烯硬质管敷设VG PC8 穿聚氯乙烯半硬质管敷设RVG FPC9 穿聚氯乙烯塑料波纹电线管敷设KPC10 用电缆桥架敷设CT11用瓷夹敷设CJ PL12用塑料夹敷设VJ PCL13 穿金属软管敷设SPG CP14 直接埋设DB15 电缆沟埋设TC16 混凝土排管埋设CE17 沿钢索敷设SPG M18沿屋架或跨崖架敷设LM AB19 沿柱或跨柱敷设ZM AC20 沿墙面敷设QM WE 或WS21 沿天棚面或顶板面敷设PM CE22 在能进人的吊顶内敷设PEM SCE23 暗敷设在梁内LA BC24 暗敷设在柱内ZA CLC25 暗敷设在墙内QA WC26 暗敷设在地面内DA FC27 暗敷设在屋面或顶板内PA CC28 暗敷设在不能进人的吊顶内PNA SCE29 线吊式SW30 自在器线吊式X SW31 固定线吊式X1 SW132 防水线吊式X2 SW233 吊线器式X3 SW334 链吊式L CS35 管吊式G DS36 壁装式 B W37 吸顶式 D C38 嵌入式R R39 顶棚内安装DR CR40 墙壁内安装BR WR41 台上安装T T42 支架上安装J S43 柱上安装Z CL44 座装ZH HMPR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注方法SC：焊接钢管TC:电线管镀锌或非镀锌薄钢管PC：硬质塑料管CT:电缆桥架CP：金属软管SR：钢线槽MR: 金属线槽RC：水煤气管KBG：管为套接扣压式镀锌薄壁钢导管, JDG：为套接紧定式镀锌薄壁钢导管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC 沿或跨柱敷设ACE：在能进入人的吊顶在敷设SCE 吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱子内BC 暗敷设在梁内WC:暗敷设在墙内WE:沿墙明敷设WS 沿墙面敷设FC：地板或地面下敷设CC：暗敷设在屋面或顶板内。

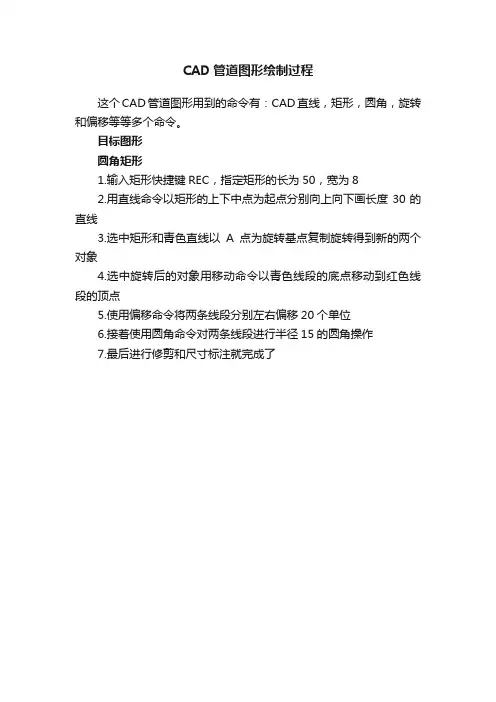

CAD管道图形绘制过程
CAD管道图形绘制过程
这个CAD管道图形用到的命令有：CAD直线，矩形，圆角，旋转和偏移等等多个命令。
目标图形
圆角矩形
1.输入矩形快捷键REC，指定矩形的长为50，宽为8
2.用直线命令以矩形的上下中点为起点分别向上向下画长度30的直线
3.选中矩形和青色直线以A点为旋转基点复制旋转得到新的两个对象
4.选中旋转后的对象用移动命令以青色线段的底点移动到红色线段的顶点
5.使用偏移命令将两条线段分别左右偏移20个单位
6.接着使用圆角命令对两条线段进行半径15的圆角操作
7.最后进行修剪和尺寸标注就完成了。
CAD制图--管道布置图概述PPT(32张)精选全文完整版
管道平面布置图
（2）标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。 （3）方位标：表示管道安装的方位基准。 （4）标题栏：注写图名、图号、比例及签字等。
7.管道布置图
管道平面布置图
N
（1）管道布置图的绘图原则 平面图的配置，一般应与设备布置图中的平面图一致，即按建筑标高平面分层绘制，各层管道布置平面图将该层楼板以下的设备，管道等全部画出，不受剖切位置的影响。在平面图的基础上，选择恰当的剖切位置画出立面剖视图，以表达管道的立面布置情况和标高。必要时还可选择局部立面剖视图对管道情况进一步补充表达。
4、仪表控制点 管道上的仪表控制点应用细实线按规定符号画出，每个控制点一般只在能清楚表达其安装位置的一个视图中画出。控制点的符号与带控制点工艺流程图的规定符号相同。
5、管道支架 管道支架的位置一般是用符号在管道平面图上表示出来。
管道常用各种形式的管架安装，固定在地面或建筑物上方，图中一般用图形符号表示管架的类型和位置。
2．化工管道布置图的画法
（2）比例和图幅 比例：1 : 25、1 : 50等。 图幅：一般选用A1和A2图纸。
第二节 设备布置图和管道布置图
2．化工管道布置图的画法
（3）绘制视图的步骤 细实线按建筑制图的标准绘出厂房建筑； 细实线绘出设备的轮廓； 粗实线按管路绘图的方法绘出各种走向的管路； 细实线绘出管道上阀门、管件、仪表控制点等符号。
5、管道支架 在管道布置图中的管架符号上应用指引线引出的长方框中注以管架代号。
6 管道的轴测图
化工管道布置图的画法
管道布置图是在设备布置图的基础上画出管道、阀门及控制点，表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。管道布置图用于指导管道的安装施工。
管道布置图(安装图、配管图)视图、标注、绘制方法
管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。
管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：1.1 图幅：Ø管道布置图的图幅应尽量采用A0。
Ø比较简单的也可采用A1或A2。
Ø同区的图应采用同一种图幅。
Ø图幅不宜加长或加宽。
1.2比例：Ø一般采用的比例为1﹕30，也可采用1﹕25，Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。
Ø同区的或各分层的平面图，应采用同一比例。
Ø剖视图的绘制比例应与管道平面布置图一致。
1.3 图线：Ø粗线 0.9～1.2 mm →单线管道Ø中粗线 0.5～0.7 mm →双线管道Ø细线 0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明及轴线号、表格中的文字 5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置：Ø对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。
Ø各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。
Ø若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。
Ø如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。
CAD各种管线敷设方式及标注
