阀体材料
制造阀体常用的材料有哪些
制造阀体常用的材料有哪些阀门在各个领域起着至关重要的作用，它们控制着流体的流动。
阀门的核心部分是阀体，它在阀门的工作中承受着巨大的压力和负荷。
因此，制造阀体的材料非常关键，决定了阀门的使用寿命和安全性。
本篇文档将介绍制造阀体常用的材料。
铸铁铸铁是制造阀体时最常用的材料之一。
它是铸造合金的一种，具有良好的耐磨性和耐腐蚀性。
铸铁在制造阀门阀体时，通常采用灰铸铁、球墨铸铁和铸铁等多种材料。
选择不同类型的铸铁，可适应不同的工作环境和工作温度。
铸铁阀体制造成本较低，而且强度较高，因此在工业领域得到广泛应用。
碳钢碳钢是一种经常用于生产阀门阀体的高强度金属材料，其生产原材料易得，价格相对较低。
碳含量在0.1%至2.1%范围内的钢称为碳钢。
碳钢的强度和耐磨性很高，非常适合制造工作环境比较苛刻的阀门。
在高压和高温的工作环境下，碳钢阀体具有良好的耐腐蚀性，能够长期稳定地使用。
不锈钢不锈钢是一种能够抵御大气腐蚀和许多化学酸、碱和盐水侵蚀的优秀材料。
由于其具有很高的耐腐蚀性，因此在制造阀门阀体时得到广泛应用。
一般情况下，使用Austenite型不锈钢比较多，例如316不锈钢和304不锈钢等等。
不锈钢是一种较为昂贵的材料，不过其高性能和长期使用寿命，仍然使得不锈钢阀体成为许多高端市场的首选。
青铜青铜是一种含有铜（Cu）合金的材料，其中还包括锡、锌、铝等成分。
青铜的强度高、防锈性能好、导热性能良好，具有一定的耐磨性。
青铜通常用于制造一些需要高密封性的阀门，如水利阀门和船用阀门。
青铜阀体的耐腐蚀性也较好，比较适用于海洋工艺和重工业领域。
镍基合金镍基合金是由镍、铬和钼等元素组成的一种合金材料。
镍基合金具有高强度、高温性能和一定的耐腐蚀性。
由于其良好的高温性能，因此更多地用于制造高温和高压的阀门，例如核电站和航空航天领域的阀门。
镍基合金具有较高的成本，但其高性能和长期使用寿命使其成为高端制造领域首选的一种材料。
总结制造阀体使用的材料种类繁多，不同的材料可以适应不同的工作环境和使用条件。

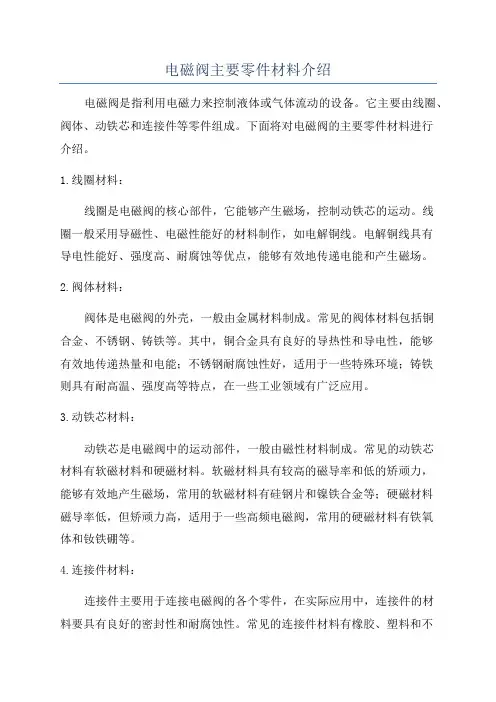

电磁阀主要零件材料介绍
电磁阀主要零件材料介绍电磁阀是指利用电磁力来控制液体或气体流动的设备。
它主要由线圈、阀体、动铁芯和连接件等零件组成。
下面将对电磁阀的主要零件材料进行介绍。
1.线圈材料：线圈是电磁阀的核心部件，它能够产生磁场，控制动铁芯的运动。
线圈一般采用导磁性、电磁性能好的材料制作，如电解铜线。
电解铜线具有导电性能好、强度高、耐腐蚀等优点，能够有效地传递电能和产生磁场。
2.阀体材料：阀体是电磁阀的外壳，一般由金属材料制成。
常见的阀体材料包括铜合金、不锈钢、铸铁等。
其中，铜合金具有良好的导热性和导电性，能够有效地传递热量和电能；不锈钢耐腐蚀性好，适用于一些特殊环境；铸铁则具有耐高温、强度高等特点，在一些工业领域有广泛应用。
3.动铁芯材料：动铁芯是电磁阀中的运动部件，一般由磁性材料制成。
常见的动铁芯材料有软磁材料和硬磁材料。
软磁材料具有较高的磁导率和低的矫顽力，能够有效地产生磁场，常用的软磁材料有硅钢片和镍铁合金等；硬磁材料磁导率低，但矫顽力高，适用于一些高频电磁阀，常用的硬磁材料有铁氧体和钕铁硼等。
4.连接件材料：连接件主要用于连接电磁阀的各个零件，在实际应用中，连接件的材料要具有良好的密封性和耐腐蚀性。
常见的连接件材料有橡胶、塑料和不锈钢等。
橡胶具有良好的弹性和密封性能，可用于电磁阀的密封件；塑料材料具有轻质、耐腐蚀等特点，常用于电磁阀的外壳和连接管道；不锈钢材料耐腐蚀性好，适合用于一些特殊环境。
综上所述，电磁阀的主要零件材料包括线圈、阀体、动铁芯和连接件等。
这些零件材料各自具有不同的特点和优势，能够满足电磁阀在不同工况下的使用要求。
在选择电磁阀时，需要根据实际应用环境和要求来选择合适的材料，以确保电磁阀的正常运行和长久耐用。
阀体常用材料和各种材料的热处理
阀体常用材料和各种材料的热处理阀门是一种常见的管道设备，在各个工业领域都被广泛应用。
阀门的主要作用是流量控制和压力调节，能够调节流体的流动方向、速度和流量。
阀体是阀门的主要组成部分之一，阀体的材料选择和热处理对阀门的性能和寿命都有至关重要的影响。
本文将介绍阀体常用的材料及其热处理过程。
一、阀体常用材料1.灰铸铁（gray cast iron）灰铸铁是一种铁碳合金，碳含量高于钢和铸铁，而硅、锰、磷等元素的含量较低。
灰铸铁的硬度高，耐磨损，但其韧性和强度不如钢。
因此，灰铸铁一般用于低压和低温的应用场景，如给排水、供暖等。
2.球墨铸铁（ductile iron）球墨铸铁是灰铸铁的改进版，通过添加一定数量的镁、铝等元素，使其具有更好的塑性和韧性。
球墨铸铁还具有较高的强度和耐腐蚀性能，因此被广泛应用于高压、高温和强腐蚀性环境下的阀门。
3.碳钢（carbon steel）碳钢是一种含碳量较高的钢铁材料，与灰铸铁和球墨铸铁相比，其主要优点是强度更高，并且具有更好的韧性和可塑性。
碳钢可以满足各种温度和压力条件下的应用需求，一般被用于中高温和中高压的场景。
4.不锈钢（stainless steel）不锈钢是一种合金钢，具有良好的耐腐蚀性和高温性能。
不锈钢的主要成分是铁、铬、镍等元素，其中铬的含量最高。
不锈钢的材质坚固、耐用，也是阀门材料中最贵的一类。
不锈钢一般被应用于化工、石油、天然气等环境中的阀门。
二、热处理过程1.淬火（quenching）淬火是一种快速冷却材料的技术，能够提高材料的硬度和强度。
在淬火的过程中，材料被加热到高温，然后迅速浸入冷却剂中。
淬火后的钢铁材料硬度和强度都会大大增强，但也会导致材料变脆，容易发生撕裂或脆断。
2.回火（tempering）回火是一种将淬火后的材料加热，然后缓慢冷却的技术。
回火的过程中，淬火后的材料会变得更有韧性，而硬度和强度则会降低。
回火通常会在淬火之后进行，以减轻淬火带来的脆性和应力。
阀体材料代号与介质温度
表1 阀体材料代号g g表2 阀门密封面或衬里材料代号2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。
不同的阀体、阀盖材料适用的介质温度如下：1、灰铸铁阀体、阀盖适用的介质最高使用温度为 250℃。
2、可锻铸铁阀体、阀盖适用的介质最高使用温度为 300℃。
3、球墨铸铁阀体、阀盖适用的介质最高使用温度为 350℃。
4、高硅铸铁阀体、阀盖适用的介质最高使用温度为 120℃。
5、碳素钢阀体、阀盖适用的介质最高使用温度为 425℃（锻件 16Mn、30Mn 可达 450℃）。
6、Cr5Mo 合金钢阀体、阀盖适用的介质最高使用温度为 1550℃。
7、1Cr18Ni9Ti 和 Cr18Ni12Mo2Ti 不锈钢阀体、阀盖适用的介质最高使用温度为 600℃。
8、铜合金阀体、阀盖适用的介质最高使用温度为 200℃。
9、钛阀体、阀盖适用的介质最高使用温度为 300℃。
10、塑料阀体、阀盖适用的介质最高使用温度：尼龙 100℃、氯化聚醚 100℃、聚氯乙烯 60℃、聚三氟氯乙烯 -60~120℃、聚四氟乙烯 -180~150℃。
11、橡胶隔膜阀视橡胶种类不同而定，天然橡胶 60℃；丁腈橡胶、氯丁橡胶 80℃；氟橡胶 150℃。
12、阀门衬里用橡胶、塑料时，以橡胶、塑料的耐温性能为准。
13、陶瓷和玻璃阀门，其耐温急变性差，一般用于 90℃以下。
14、搪瓷阀门耐温性能受到密封圈材料的限制，最高介质温度下超过 150℃。
注：耐酸钢、不锈钢允许不涂漆，铜合金不涂漆注：CF8M相当于我国ZG0Cr17Ni12Mo2，对应于型材为316不锈钢，腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃，温度+425℃以上要指定碳含量0.04%及以上CF8相当于我国ZG0Cr18Ni9，对应于型材为304不锈钢，腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃，温度+425℃以上要指定碳含量0.04%及以上WCB是美国铸钢牌号，中碳钢，无腐蚀性应用，包括水，油和气，温度范围：-30℃至425℃HT200中国灰铸铁牌号1000WOG，1000指的是1000PSI(1000PSI约等于68.94公斤)，WOG为WATER、OIL、GAS，也就是水、油品、气体的英文字母。
阀门材料的材质,阀门材料的压力等级
水、液化气体、蒸汽、油品、天然气
低温碳钢
A352 LCB
A350 LF2
16Mn
-46~343
低温介质
A352 LCC
A350LF2
16Mn
-46~343
低温介质
高温合金钢
A217 WC1
A182 F1
-29~468
高温介质
A217 WC6
A182 F11
15CrMo
-29~593
高温介质
2.金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合
金阀门、蒙乃尔阀门、铸铁阀门、碳钢阀门、合金钢阀门等。3.金属阀体衬旦阀门：如衬铅阀门、衬塑阀门、衬搪瓷阀门。我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。
一、阀门主体材料
1阀门材料温度压力等级
ASTM A216 WCB工作压力（psi）1psi=0.006895MPa
2
2
2
1
1
2
2
1
Lower alcohols低浓度酒精
1
1
2
1
1
1
4
1
Aldehydes乙醛
3
3
3
1
3
2
4
1
Amines胺
4
2
2
2
4
1
4
1
Chlorinated solvents氯化物溶剂
3
4
4
4
4
2
1
1
Ethers乙醚
4
4
4
3
4
4
3
1
Ketones酮
4
4
阀体材料
材料牌号: WCB
标准： ASTM A216/A216M 高温下使用的适合于熔焊的碳素钢铸件规格
阀门的铸件一般指的是零件采用铸造工艺成型的，这类的零件一般指阀体、阀盖和手轮。铸造的一般是零件较大，或者节约成本，但是前提使符合标准及设计要求。与铸造相对的还有锻造成型工艺，一般用在较小的阀门上，或者特殊行业，又或者业主要求。
阀门的主要零件包括：阀体、阀盖、阀杆、阀瓣(闸板)，按照标准要求阀杆是锻件的，当然有一些制造厂商为了节约成本也采用轧制的棒料代替，根据经验中低压状态下使用的阀门这样做是可以接受的。而阀瓣(闸板)和阀体、阀盖一样体积较小是用锻件甚至是棒料直接加工就可以了。体积较大是才用铸件。
ASTM A216/A216M Steel Castings, Carbon, Suitable for Fusion Welding, for High-Temperature Service
国家与地区： USA Байду номын сангаас
钢组： 铸造钢
注： Application: Carbon steel castings for valves, flanges, fittings, or other pressure-containing parts for high-temperature service and of quality suitable for assembly with other castings or wrought-steel parts by fusion welding.
按阀体材料分类
按阀体材料分类（1）金属材料阀门：其阀体等零件由金属材料制成。
如铸铁阀门、铸钢阀、合金钢阀、铜合金阀、铝合金阀、铅合金阀、钛合金阀、蒙乃尔合金阀等。
(2）非金属材料阀门：其阀体等零件由非金属材料制成。
如塑料阀、搪瓷阀、陶瓷阀、玻璃钢阀门等。
(3）金属阀体衬里阀门：阀体外形为金属，内部凡与介质接触的主要表面均为衬里，如衬胶阀、衬塑料阀、衬陶阀等。
按作用和用途分类（1）截断类：如闸阀、截止阀、旋塞阀、球阀、蝶阀、针型阀、隔膜阀等。
截断类阀门又称闭路阀，截止阀，其作用是接通或截断管路中的介质。
(2) 止回类：如止回阀，止回阀又称单向阀或逆止阀，止回阀属于一种自动阀门，其作用是防止管路中的介质倒流、防止泵及驱动电机反转，以及容器介质的泄漏。
水泵吸水关的底阀也属于止回阀类。
(3) 安全类：如安全阀、防爆阀、事故阀等。
安全阀的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。
(4) 调节类：如调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。
(5) 分流类：如分配阀、三通阀、疏水阀。
其作用是分配、分离或混合管路中的介质。
(6）特殊用途类：如清管阀、放空阀、排污阀、排气阀、过滤器等。
排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。
往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。
按结构特征分类阀门结构特征阀门的结构特征是根据关闭件相对于阀座移动的方向可分为：(1）截门形：关闭件沿着阀座中心移动；如截止阀(2）旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转；如旋塞阀、球阀(3）闸门形：关闭件沿着垂直阀座中心移动；如闸阀、闸门等(4）旋启形：关闭件围绕阀座外的轴旋转；如旋启式止回阀等(5）蝶形：关闭件的圆盘，围绕阀座内的轴旋转；如蝶阀、蝶形止回阀等(6）滑阀形：关闭件在垂直于通道的方向滑动。
如滑阀按公称通径分类（1）小通径阀门：公称通径DN≤40mm的阀门。
阀体材质代号一览表
阀体材质代号览表F316、F304L 、F316L以下为几种不锈钢阀门材料参数及具体运用: 材料代号中文简称应用介质工作温度范围WCB碳钢无腐蚀性应用，包括水，油和气温度范围：-30C 至+425CLCB低温碳钢低温应用，温度低至-46C不能用于温度高于+340C 的场合LC3 3.5%镍钢低温应用，温度低至-101C不能用于温度高于+340C 的场合WC6 1.25%铬 0.5%!目钢 无腐蚀性应用，包括水，油和气温度范围：-30C 至+593CWC9 2.25 铬无腐蚀性应用，包括水，油等级WC 侨口气 温度范围：-30C 至+593CC5 5%铬0.5%目轻度腐蚀性或侵蚀性应用及无腐蚀性应用温度范围：-30C 至+649CC12 9潴 1%S轻度腐蚀性或侵蚀性应用及无腐蚀性应用温度范围：-30C 至+649CCA6NM(4) 12%& 钢 腐蚀性应用温度范围：-30C 至+482CCA15(4) 12%&腐蚀性应用温度范围高达+704C CF8M 3 16不锈钢腐蚀性或超低温或高温无腐蚀性应用温度范围：-268C 至+649C温度+425C 以上要指定碳含量0.04%及以上温度范围：-268C 至+649CCF8C347不锈钢主要用于高温，腐蚀性应用温度+540C 以上要指定碳含量0.04%及以上CF8304不锈钢腐蚀性或超低温或高温无腐蚀性应用温度范围：-268C 至+649C这些是常用阀门材料代号，表示铸件！对应的锻钢代号是：F304、F8---304 CF8M---316, CF3---304L, CF3M---316L温度+425C 以上要指定碳含量介质具有很好的抗腐蚀性能PFA 的熔点大约为 580F ，密度为 2.13 — 2.16g/cc （克/立方厘米）。
PFA与 PTFE 和FEP 相似，但在 302T 以上时，机械性能 略优于FEP ，且可在高达500F 下的温度下使用，它的耐 化学品性与PTEF 相当。
阀门常用材料
第三章阀门常用材料阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动件（手轮、齿轮箱或气动、电动装置等）组成。
我们称阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称谓内件，此外还有紧固件等。
按主体材料分类，人们常常把阀门分为：1.非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。
2.金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔阀门、铸铁阀门、碳钢阀门、合金钢阀门等。
3.金属阀体衬旦阀门：如衬铅阀门、衬塑阀门、衬搪瓷阀门。
我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。
第一节壳体材料一、壳体常用材料的使用温度范围1国产材料（表3－1）表3－1国产材料的使用温度范围2美国ASTM材料（表3－2）二、材料的压力—温度等级1. 中国数据（表3-4～表3-19）三-11注：1.最大允许工作压力指无冲击表压。
2. PN2.0MPa法兰用于200℃以上及PN5.0～42.0MPa法三-12三-13兰用于400℃以上时，应注意不要使法兰承受急剧的外 载荷或温度差的变化，以防止发生泄漏。
3. 对于中间压力或温度值允许用线性插值法求得。
①工作温度475℃②工作温度500℃ ③工作温度510℃ ④工作温度435℃ ⑤此等级是在最大工作540℃温度时的工作压力注： 1.当工作温度为表中温度级之间值时，可用内插法决定最大工作压力。
2.当阀门的主要零件有采用塑料、橡胶等非金属材料或力学性能和温度极限低于表中的材料时，不能使用此表3.对表中未列钢种可采用计算方法确定：式中〖σ〗t—计算温度t （℃）时的材料许用应力值（MPa ）〖σ〗t—200℃时的材料许用应力值（MPa ）2 美国的有关标准中，1.1类材料的压力—温度等级见表3－6及表3－7。
1.1类材料包括：A105（a ）、A155－70（e ）、A350－LF2（d ）、A516.70（a ）（g ）、A675.70、A155－KC70（e ）、A216－WCB （a ）、A515－70（a ）、A537C1.1（d ）、A696Gr.C （a ）。
阀门材质及标准(精华)
WCB/LCB/LCC/WC6/WC在阀门中是什么材质？W, Wrought,铸造；C-Carbon steel碳钢；A，B，C 表示钢种强度值由低到高WCA,WCB,WCC表示的是碳钢，ABC表示强度级别，一般常用WCB。
WCB对应的管道材质应为A106B，对应锻件材质为A105。
WC6是合金钢的铸件，对应管道材质约为A355 P11，锻件为A182 F11；另外还有WC9，耐高温合金钢，对应约为A355 P22，锻件对应A182 F22。
WC可焊性铸件LCB/LCC（ASTM A352）低温碳钢ITCS为进行冲击韧性碳钢; Impact Test C=Carbon S=Steel（A350）Split body 分体式，side entry 侧装（指执行机构）对应的是TOP entry 上装式阀门常用ASTM材料锻、铸件对照表（ASME B16.5）注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一般只适用于中低压，多用于标准化的成型阀门的批量生产上。
2）材料A351 CF3M跟A182 F316L区别: 两个标准对应的材质都是316不锈钢。
CF3M 表示铸件，常用作阀门材料。
相对应的锻钢代号是A182 F316L。
ASTM A216 WCB是铸件，其锻件是A105；SS304的铸件是A351-CF8，锻件是A182-F304。
阀门材质选择制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。
制造阀门零件的材料要根据下列因素来选择：1、工作介质的压力、温度和特性。
2、该零件的受力情况以及在阀门结构中所起作用。
3、有较好的工艺性。
4、在满足以上条件情况下，要有较低的成本。
第一节阀体、阀盖和阀板（阀瓣）的材料一、灰铸铁：灰铸铁适用于公称压力PN≤1.0MPa，温度为-10℃～200℃的水、蒸汽、空气、煤气及油品等介质。
阀门常用材质温度要求
阀门材料: 壳体常用的材质阀门材料阀门主要零件的材质，首先应考虑到工作介质的物理性能（温度、压力）和化学性能（腐蚀性）等。
同时，还应了解介质的清洁程度（有无固体颗粒）。
除此之外，还要参照国家和使用部门的有关规定和要求。
许多种材料可以满足阀门在多种不同工况的使用要求。
但是，正确、合理的选择阀门的材料，可以获得阀门最经济的使用寿命和最佳的性能。
阀门的材质，种类繁多，适用于各种不同工况。
现把常用的壳体材质、内件材质和密封面材质介绍如下。
一、壳体常用的材质1．灰铸铁灰铸铁阀以其价格低廉、适用范围广而应用在工业的各个领域。
它们通常用在水、蒸汽、油和气体为介质的情况下，并广泛地应用于化工、印染、油化、纺织和许多其它对铁污染影响少或没有影响到的工业产品上。
适用于工作温度在–15～200℃之间，公称压力PN≤1.6MPa的低压阀门。
2．黑心可锻铸铁适用于工作温度在–15～300℃之间，公称压力PN≤2.5MPa的中低压阀门。
适用介质为水、海水、煤气、氨等。
3．球墨铸铁球墨铸铁是铸铁的一种，这种铸铁，团状或球状石墨取代了灰铸铁中的片状石墨。
这种金属内部结构的改变使它的机械性能比普通的灰铸铁要好，而且不损伤其它性能。
所以，用球墨铸铁制造的阀门比那些用灰铸铁制造的阀门使用压力更高。
适用于工作温度在–30～350℃之间，公称压力PN≤4.0MPa的中低压阀门。
适用介质为水、海水、蒸汽、空气、煤气、油品等。
4．碳素钢（WCA、WCB、WCC）起初发展铸钢是为适应那些超出铸铁阀和青铜阀能力的生产需要。
但由于碳钢阀总的使用性能好，并对由热膨胀、冲击载荷和管线变形而产生应力的抵抗强度大，就使它的使用范围扩大，通常包括了用铸铁阀和青铜阀的工况条件。
适用于工作温度在–29～425℃之间的中高压阀门。
其中16Mn、30Mn作温度为–40～400℃之间，常用来替代ASTM A105。
适用介质为饱和蒸汽和过热蒸汽。
高温和低温油品、液化气体、压缩空气、水、天燃气等。
不锈钢球阀材质书
不锈钢球阀材质说明书一、阀体材料本产品阀体采用优质不锈钢材料，具体牌号为304或316L。
这种不锈钢材料具有良好的耐腐蚀性、高强度和耐磨性，能够保证球阀长期稳定运行。
二、球体材料球体采用与阀体相同的不锈钢材料，确保了球体的耐腐蚀性、高强度和耐磨性。
球体表面光滑，易于开关，减小了流体阻力。
三、密封材料密封材料采用耐高温、耐腐蚀的氟橡胶或其他同等性能的密封材料。
这种密封材料能够在高温和低温环境下保持良好的弹性和密封性能，提高了球阀的密封性能和使用寿命。
四、连接方式本产品采用对夹式连接方式，连接尺寸符合相关标准，方便安装和拆卸。
连接处采用高强度螺栓和螺母，确保了连接的稳定性和可靠性。
五、工作压力范围不锈钢球阀的工作压力范围为0.6-6.4MPa，适用于各种流体管道系统。
在规定的工作压力范围内，阀门具有良好的调节性能和流通性能。
六、使用温度范围不锈钢球阀的使用温度范围为-20℃-200℃，能够满足不同环境下的温度要求。
在规定的温度范围内，阀门具有良好的耐热性和耐寒性，保证了球阀的正常使用。
七、耐腐蚀性能由于采用了优质不锈钢材料和密封材料，本产品具有良好的耐腐蚀性能。
在各种酸、碱、盐等腐蚀性介质中，阀门能够长期稳定运行，保证了流体管道系统的安全可靠。
总结：本产品具有高耐腐蚀性、高强度和耐磨性等特点，适用于各种流体管道系统。
在规定的工作压力和使用温度范围内，阀门具有良好的调节性能和流通性能，能够满足不同工况的需求。
此外，本产品还采用了对夹式连接方式和高强度螺栓连接，方便安装和拆卸，保证了连接的稳定性和可靠性。
因此，不锈钢球阀是一种高效、安全、可靠的新型阀门。
阀体(承压力的)材料
一般分类
适用的材料规定
锻件
铸件
铸铁
ASTM A126
球墨铸铁
ASTM A395
碳钢
ASTM A105
ASTM A215牌号WCB
碳钢（低温）
ASTM A350牌号LF1及LF2
ASTM A352牌号LCB
钼钢
ASTM A182牌号F1
ASTM A217牌号WC1
1.25Cr-0.5Mo
ASTM A182牌号F11
ASTM A217牌号WC6
2.25Cr-1Mo
ASTM A182牌号F22
ASTM A217牌号C5
5Cr-0.5Mo
ASTM A182牌号F5a
ASTM A217牌号C12
9Cr-1Mo
ASTM A182牌号F9
ASTM A351牌号CF8
304型
ASTM A182牌号F304
ASTM A351牌号CF8C
347型
ASTM A182牌号F347
ASTM A352牌号LC3
316型
ASTM A182牌号F316
ASTM B26
3.5Ni
ASTM A182牌号LF3
ASTM B61
铝
ASTMB247
ASTM B62
青铜
因康镍合金
ASTM B166
蒙乃尔合金
ASTM A296-M35
—425
1500
316型（牌号CF8M）
—425
1500
3.5Ni(牌号LC3)
—1450
650
铝
—325
400
青铜
—325
550
因康镍合金
阀体材质代号一览表
%及以上
CF8
304不锈钢
腐蚀性或超低温或高温无腐蚀性应用
温度范围：-268℃至+649℃
温度+425℃以上要指定碳含量
%及以上
CF3
304L不锈钢
腐蚀性或无腐蚀性应用
温度范围高达+425℃
CF3M
316L不锈钢
腐蚀性或无腐蚀性应用
温度范围高达+454℃
CN7M
合金钢
具有很好的抗热硫酸腐蚀性能
无腐蚀性应用，包括水，油和气
温度范围：-30℃至+593℃
WC9
铬
无腐蚀性应用，
包括水，油等级WC9和气
温度范围：-30℃至+593℃
C5
5%铬%钼
轻度腐蚀性或侵蚀性应用
及无腐蚀性应用
温度范围：-30℃至+649℃
C12
9%铬1%钼
轻度腐蚀性或侵蚀性应用
及无腐蚀性应用
温度范围：-30℃至+649℃
CA6NM(4)
温度高达+425℃
M35-1
蒙乃尔
可焊接等级，具有很好的抗所有普通
有机酸和盐水腐蚀的性能，也具有很
高的抗大多数碱性溶液腐蚀的性能
温度高达+400℃
N7M
哈斯特镍合金B
特பைடு நூலகம்适用于处理器各种浓度和温度的氢
氟酸，具有很好的抗硫酸和磷酸腐蚀的性能
温度高达+649℃
CW6M
哈斯特镍合金C
具有很好的抗强氧化环境腐蚀的性能，
在高温下具有很好的特性，对甲酸(蚁
酸)、磷酸、亚硫酸和硫酸具有很高的抗腐蚀性能
阀体材料化学知识点总结
阀体材料化学知识点总结一、阀体材料的选择原则和要求（一）阀体材料的选择原则1.耐蚀性：阀体材料应具有优良的耐腐蚀性能，能够抵御介质的腐蚀和侵蚀。
2.耐磨性：阀体材料应具有较高的耐磨性能，能够在介质输送过程中保持较长的使用寿命。
3.强度和刚性：阀体材料应具有足够的强度和刚性，能够承受介质的压力和温度等外部作用力。
4.加工性能：阀体材料应具有良好的加工性能，便于制造成各种形状和尺寸的阀体。
5.可焊性：阀体材料应具有良好的可焊性，便于与其他部件进行连接。
6.耐高温性和耐低温性：阀体材料应具有良好的耐高温性和耐低温性，能够在不同工况下正常工作。
7.密封性：阀体材料应具有良好的密封性能，能够确保阀门的密封性能。
8.成本和可用性：阀体材料应具有合理的成本和广泛的可用性，能够满足工程项目的实际需求。
（二）阀体材料的要求1.化学成分均匀性：阀体材料应具有均匀的化学成分，避免出现显微组织和成分的不均匀现象。
2.内在缺陷：阀体材料中不应存在明显的内在缺陷，如气孔、夹杂、裂纹等。
3.晶粒度和晶粒形态：阀体材料的晶粒应均匀细小，晶粒形态应呈均匀的等轴晶或柱状晶。
4.金属包裹物：阀体材料不应出现金属包裹物的情况，这样容易导致材料的脆性增加。
二、常用的阀体材料及其特点（一）铸铁1.灰铸铁：灰铸铁是一种低强度、低硬度、低耐磨性和低弹性模量的铸铁材料，适用于一般低压、小口径的阀体制造。
2.球墨铸铁：球墨铸铁是一种高强度、高韧性、高弹性模量的铸铁材料，适用于高压、大口径的阀体制造。
（二）铸钢1.低合金钢：低合金钢是一种优良的阀体材料，具有较高的强度、硬度和耐磨性，能够适应不同的工况要求。
2.不锈钢：不锈钢是一种耐腐蚀性能较好的阀体材料，适用于对介质腐蚀性要求较高的阀体制造。
（三）黄铜1.铜合金：铜合金是一种优良的导热性和耐腐蚀性的阀体材料，适用于对介质导热性要求较高的阀体制造。
（四）其他材料1.塑料：塑料是一种良好的阀体材料，具有良好的耐腐蚀性和密封性，适用于对介质要求较高的阀体制造。
阀体材质
正常惯例要求控制阀用户规定阀体材料，特别是特殊工况或严重工况用阀。
许多常见工况的阀门被规定使用普通基本材料，例如碳钢和不锈钢。
大多数情况下，要求的阀体材料是与管线材料相同，主要是碳钢、不锈钢、铬钼钢（通常叫铬钼）。
碳钢或许是阀门使用的最主要的通用材料。
总值，它是非腐蚀流体的理想材料。
碳钢也广泛用于整齐和冷凝操作。
它较优的高温性能可在高到800℉（425℃）下连续工作，甚至可在高达1000℉（535℃）或更高的高温工况。
它的造价比提高略高，但较其他的钢合金便宜。
铬钼钢是个好材料，其性能位于碳钢和不锈钢之间。
它较碳钢能耐较高的压力和温度，使它能进行处理高压蒸汽和冲洗冷凝的操作。
它的强度胜过碳钢并几乎与不锈钢相同，但铬钼钢耐腐蚀性不如不锈钢。
特殊合金被规定用于特殊工况或严重工况的阀门。
例如选用哈氏合金B和C或钛，以避免和流体不协调，如高酸性流体。
另外的情况下，可选用蒙纳尔或青铜用于纯氧工况，此处因安全原因选用打火花的材料是危险的。
表2.9列出若干常用阀门材料及其温度限制。
阀体是由铸造、锻造或棒料制成，或可由管线三通和法兰制造。
由于制造商采用的工艺和较大的批量生产，制造费用是最低的。
对特殊材料和/或较高额定压力则需要短见，录入ANSI1500级（PN250）、2500级（PN400）或4500级（PN700）。
对于输送危险性流通而不能使用铸造或锻造阀体时，或结构整体性需要时，则要用棒料制造阀体。
对大的角阀需要制造的阀体。
作为一个通则，阀盖或阀盖帽（用来密封阀体部件顶部部分）要用和阀体相同的材料制造。
虽然大多数使用棒料代替铸造来制造。
通则的一个例外是抵压铬钼阀门，它在阀门尺寸为6in（DN150）或更小时，经常要用不锈钢阀盖。
度范围：-30oC至+425oCLCB低温碳钢ASTM A352低温应用，温度低至-46oC不能用于温度高于+340oC的场合LC33.5%镍钢ASTM A352低温应用，温度低至-101oC不能用于温度高于+340oC的场合WC61.25%铬0.5%钼钢ASTM A217无腐蚀性应用，包括水，油和气，温度范围：-30oC至+593oCWC92.25铬ASTM A217无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30oC至+593oCC55%铬0.5%钼ASTM A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oCC129%铬1%钼ASTM A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oCCA6NM(4)12%铬钢ASTM A487腐蚀性应用，温度范围：-30oC至+482oCCA15(4)12%铬ASTM A217腐蚀性应用，温度范围高达+704oCCF8M 316不锈钢ASTM A351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268oC至+649oC，温度+425oC以上要指定碳含量0.04%及以上CF8C347不锈钢ASTM A351主要用于高温，腐蚀性应用，温度范围：-268oC至+649oC，温度+540oC以上要指定碳含量0.04%及以上CF8304不锈钢ASTM A351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268oC至+649oC，温度+425oC以上要指定碳含量0.04%及以上CF3304L不锈钢ASTM A351腐蚀性或无腐蚀性应用，温度范围高达+425oCCF3M316L不锈钢ASTM A351腐蚀性或无腐蚀性应用，温度范围高达+454oCCN7M合金钢ASTM A351具有很好的抗热硫酸腐蚀性能，温度高达+425oCM35-1蒙乃尔ASTM A494可焊接等级。
阀门材料阀体，阀板的材料及选择
阀门材料阀体，阀板的材料及选择阀门的结构阀门阀体结构及其材料阀门阀板及其材料阀门材料选用的标准一,阀门结构：阀体阀杆阀板弹性圈O型圈卡簧垫片法兰螺栓阀体二,阀体材料0,阀体介绍目前中国TTV阀体直径：Wafer(对夹式阀门)：450到1600 Lug(支耳式阀门)：250到400Flanged(法兰阀门)：32到200 1,铸铁主要由铁、碳和硅组成的合金的总称。
在这些合金中，含碳量超过在共晶温度时能保留在奥氏体固溶体中的量分类：①灰口铸铁。
含碳量较高(2.7%~4.0%)，碳主要以片状石墨形态存在，断口呈灰色，简称灰铁。
熔点低(1145~1250℃)，凝固时收缩量小，抗压强度和硬度接近碳素钢，减震性好。
用于制造机床床身、汽缸、箱体等结构件。
②白口铸铁。
碳、硅含量较低，碳主要以渗碳体形态存在，断口呈银白色。
凝固时收缩大，易产生缩孔、裂纹。
硬度高，脆性大，不能承受冲击载荷。
多用作可锻铸铁的坯件和制作耐磨损的零部件。
③可锻铸铁。
由白口铸铁退火处理后获得，石墨呈团絮状分布，简称韧铁。
其组织性能均匀，耐磨损，有良好的塑性和韧性。
用于制造形状复杂、能承受强动载荷的零件。
④球墨铸铁。
将灰口铸铁铁水经球化处理后获得，析出的石墨呈球状，简称球铁。
比普通灰口铸铁有较高强度、较好韧性和塑性。
用于制造内燃机、汽车零部件及农机具等。
⑤蠕墨铸铁。
将灰口铸铁铁水经蠕化处理后获得，析出的石墨呈蠕虫状。
力学性能与球墨铸铁相近，铸造性能介于灰口铸铁与球墨铸铁之间。
用于制造汽车的零部件。
⑥合金铸铁。
普通铸铁加入适量合金元素(如硅、锰、磷、镍、铬、钼、铜、铝、硼、钒、锡等)获得。
合金元素使铸铁的基体组织发生变化，从而具有相应的耐热、耐磨、耐蚀、耐低温或无磁等特性。
用于制造矿山、化工机械和仪器、仪表等的零部件。
1.1灰铁(cast iron)其强度、耐磨性、耐热性均较好，减振性良好，铸造性能较优，需进行人工时效处理。
可用于要求高强度和一定耐蚀能力的泵壳、容器、塔器、法兰、填料箱本体及压盖、碳化塔、硝化塔等；还可制作机床床身、立柱、气缸、齿轮以及需经表面淬火的零件1.2灰铸铁阀门用于公称压力PN≤1.0MPa，工作温度为10~200℃的水、蒸汽、空气、煤油及油品等介质的灰铸铁阀门.球铁GJS-400-15(nodular iron GJS-400-15)由于球铁生产成本比铸钢低,机械性能比一般铸铁好,因此目前已得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样进行阀体材料有哪些?怎样进行热处理?发布时间：2009-07-22 10:43:47 来自：－－进行热处理方法：1.灰口铸铁的热处理。
为了达到不同的目的，灰口铸铁在铸造后可以进行不同的热处理。
阀门生产中对灰口铸铁阀体等零件在铸造后常选用的热处理工艺有：消除铸造应力的热时效和消除自由渗碳体的高温退火。
热时效是必须的一道工序。
高温退火只有在铸造时由于化学成分和铸造冷却速度控制不当，造成铸造后组织中存在初生渗碳体时才用它来代替热时效。
2.碳素铸钢的热处理。
铸钢件在铸造后具有较大的铸造残留应力，有时铸钢件的组织粗大，甚至出现过热组织。
这些都影响铸钢件的尺寸稳定性，降低钢的力学性能和不利于切削加工的进行。
为了消除铸造应力、细化组织、提高机械性能和改善切削加工性等，阀门生产中对碳素钢阀体等零件在铸造后常选用退火或正火＋回火处理。
3.奥氏体型不锈耐酸钢的热处理。
奥氏体型不锈耐酸钢的主要缺陷是容易产生晶间腐蚀，一般可采取对钢施以一定的热处理的防止措施。
阀门生产中对奥氏体型不锈耐酸钢的阀体等零件常选用的热处理工艺有：固溶处理（淬火）、稳定处理和深冷处理。
阀体的常用材料有如下九种：1．灰铸铁，适用于工作温度在-15~+200℃之间，公称压力PN≤1.6MPa 的低压阀门。
2．黑心可锻铸铁，适用于工作温度在-15~+250℃之间，公称压力PN≤2.5MPa的中低压阀门。
3．球墨铸铁，适用于工作温度在-30~+350℃之间，公称压力PN≤4.0MPa 的中低压阀门。
4．碳素钢（WCA、WCB、WCC），适用于工作温度在-29~+425℃之间的中、高压阀门，其中16Mn、30Mn工作温度为-40~+450℃之间，常用来代替ASTMA105。
5．低温碳钢（LCB），适用于工作温度在-46~+345℃之间的低温阀门阀门。
6．合金钢（WC6、WC9），适用于工作温度在-29~+595℃之间的非腐蚀性介质的高温高压阀门；WC5、WC12适用于工作温度在-29~+650℃之间的腐蚀性介质的高温高压阀门。
7．奥氏体不锈钢，适用于工作温度在-196~+600℃之间的腐蚀性介质的阀门。
8．蒙乃尔合金，主要适用于含氢氟介质的阀门。
9．铸铜合金，主要适用于工作温度在-273~+200℃之间的氧气管路用阀门。
以上列举的是阀体常用材料中的大类，具体每类材料中，又有很多不同牌号，各种不同牌号又适用于各种不同的压力等级。
因此，在选择阀门的阀体材料时，应根据不同的用途和不同的压力等级，确定适合于工况需要的阀体材料。
此外，阀体材料还有钛合金（钛阀）、铝合金（铝阀）；塑料（塑料阀）；陶瓷（陶瓷阀）等等。
阀门中阀体材料的价格区别？2010-3-23 13:49提问者：咖啡_曲奇|浏览次数：660次阀体材料中的球墨铸铁与灰铸铁的用途上有什么区别及在价格上有什么区别？我来帮他解答2010-3-25 20:11满意回答球墨铸铁主要用在阀门工作环境复杂，压力比较大；温度变化大；耐腐蚀及设计要求较高的管道上（稳定性高，坚固性好，不易变形。
）；灰铸铁则一般用在工作环境及要求不太复杂和等级低的地方。
比如大中型供水工程上用的阀门阀体绝大部分都要求用球墨铸铁。
价格嘛当然是球墨铸铁要高于灰铸铁好多。
球墨铸铁的加工工艺及成本较高。
1|评论一般场合阀体类零件应选用什么材料？点击数：317 发布时间：2010年3月9日星期二来源：阿里阀门根据阀体类零件的受力和结构特点，一般适于用铸造成形，但到底用铸铁还是用铸钢，则要结合相关性能指标来考虑：由于铸铁“耐压不耐拉”，属脆性材料，且热强度不高，铸铁调节阀阀体只能用于低压（PN≤16kPa）和常温（－20~＋250℃）以及非腐蚀场合。
我国常用的铸铁牌号是HT200。
阀体衬里材料的使用温度与适用介质球阀、截止阀、止回阀、闸阀、蝶阀、旋塞阀等各种阀门的阀体衬里材料{如硬橡胶（NR）、软橡胶（BR）、氯丁橡胶（CR）、丁基橡胶（HR）、聚偏氟乙丙烯塑料（FEP）、聚偏氟乙烯塑料（PVDF）、聚四氟乙烯和乙烯共聚物（ETFE）、可熔性聚四氟乙烯塑料（PFA）、聚三氟氯乙烯塑料（PCTFE）}的使用温度与适用介质。
衬里材料（代号）使用温度（℃）适用介质硬橡胶（NR）-10~+85 盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类有机酸及醛类等。
软橡胶（BR）-10~+85 水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体、各种浓度稠粘液等。
氯丁橡胶（CR）-10~+85 动植物油类、润滑剂及PH值变化范围很大的腐蚀性泥浆等。
丁基橡胶（HR）-10~+120 有机酸、碱合氢氧化合物、无机盐及无机酸、元素气体醇类、醛类、醚类、酮类、酯类等。
聚偏氟乙丙烯塑料（FEP）≤150 除熔融碱金属、元素氟及芳香烃类外的盐酸、硫酸、王水、有机酸、强氧化剂、浓稀酸交替、酸碱交替和各种有机溶剂等。
聚偏氟乙烯塑料（PVDF）≤100聚四氟乙烯和乙烯共聚物（ETFE）≤120可熔性聚四氟乙烯塑料（PFA）≤180聚三氟氯乙烯塑料（PCTFE）≤120搪瓷≤100 切忌温差急变除氢氟酸、浓磷酸及强碱外的其它低度耐蚀性介质铸铁无衬里使用温度按隔膜材料定非腐蚀性介质不锈钢无衬里一般腐蚀性介质常见阀体材料介绍已有7847 次阅读 2009-7-2 22:37正常惯例要求控制阀用户规定阀体材料，特别是特殊工况或严重工况用阀。
许多常见工况的阀门被规定使用普通基本材料，例如碳钢和不锈钢。
大多数情况下，要求的阀体材料是与管线材料相同，主要是碳钢、不锈钢、铬钼钢（通常叫铬钼）。
碳钢或许是阀门使用的最主要的通用材料。
总值，它是非腐蚀流体的理想材料。
碳钢也广泛用于整齐和冷凝操作。
它较优的高温性能可在高到800℉（425℃）下连续工作，甚至可在高达1000℉（535℃）或更高的高温工况。
它的造价比提高略高，但较其他的钢合金便宜。
铬钼钢是个好材料，其性能位于碳钢和不锈钢之间。
它较碳钢能耐较高的压力和温度，使它能进行处理高压蒸汽和冲洗冷凝的操作。
它的强度胜过碳钢并几乎与不锈钢相同，但铬钼钢耐腐蚀性不如不锈钢。
特殊合金被规定用于特殊工况或严重工况的阀门。
例如选用哈氏合金B和C或钛，以避免和流体不协调，如高酸性流体。
另外的情况下，可选用蒙纳尔或青铜用于纯氧工况，此处因安全原因选用打火花的材料是危险的。
表2.9列出若干常用阀门材料及其温度限制。
阀体是由铸造、锻造或棒料制成，或可由管线三通和法兰制造。
由于制造商采用的工艺和较大的批量生产，制造费用是最低的。
对特殊材料和/或较高额定压力则需要短见，录入ANSI1500级（PN250）、2500级（PN400）或4500级（PN700）。
对于输送危险性流通而不能使用铸造或锻造阀体时，或结构整体性需要时，则要用棒料制造阀体。
对大的角阀需要制造的阀体。
作为一个通则，阀盖或阀盖帽（用来密封阀体部件顶部部分）要用和阀体相同的材料制造。
虽然大多数使用棒料代替铸造来制造。
通则的一个例外是抵压铬钼阀门，它在阀门尺寸为6in（DN150）或更小时，经常要用不锈钢阀盖。
度范围：-30oC至+425oCLCB低温碳钢ASTM A352低温应用，温度低至-46oC不能用于温度高于+340oC的场合LC33.5%镍钢ASTM A352低温应用，温度低至-101oC不能用于温度高于+340oC的场合WC61.25%铬0.5%钼钢ASTM A217无腐蚀性应用，包括水，油和气，温度范围：-30oC至+593oCWC92.25铬ASTM A217无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30oC至+593oCC55%铬0.5%钼ASTM A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oCC129%铬1%钼ASTM A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oCCA6NM(4)12%铬钢ASTM A487腐蚀性应用，温度范围：-30oC至+482oCCA15(4)12%铬ASTM A217腐蚀性应用，温度范围高达+704oCCF8M 316不锈钢ASTM A351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268oC至+649oC，温度+425oC以上要指定碳含量0.04%及以上CF8C347不锈钢ASTM A351主要用于高温，腐蚀性应用，温度范围：-268oC至+649oC，温度+540oC以上要指定碳含量0.04%及以上CF8304不锈钢ASTM A351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268oC至+649oC，温度+425oC以上要指定碳含量0.04%及以上CF3304L不锈钢ASTM A351腐蚀性或无腐蚀性应用，温度范围高达+425oCCF3M316L不锈钢ASTM A351腐蚀性或无腐蚀性应用，温度范围高达+454oCCN7M合金钢ASTM A351具有很好的抗热硫酸腐蚀性能，温度高达+425oCM35-1蒙乃尔ASTM A494可焊接等级。
具有很好的抗所有普通有机酸和盐水腐蚀的性能。
也具有很高的抗大多数碱性溶液腐蚀的性能，温度高达+400oCN7M哈斯特镍合金BASTM A494特别适用于处理器各种浓度和温度的氢氟酸。
具有很好的抗硫酸和磷酸腐蚀的性能，温度高达+649oCCW6M哈斯特镍合金CASTM A494具有很好的抗强氧化环境腐蚀的性能。
在高温下具有很好的特性，对甲酸(蚁酸)、磷酸、亚硫酸和硫酸具有很高的抗腐蚀性能，温度高达+649oCCY40因科镍合金ASTM A494在高温应用中表现很好。
对于强腐蚀流体介质具有很好的抗腐蚀性能。
